不同加工方法和材料的表面粗糙度速查表
[整理]中国表面粗糙度对照表.
![[整理]中国表面粗糙度对照表.](https://img.taocdn.com/s3/m/0d1312bc80eb6294dd886c75.png)
中美表面粗糙度对照表
中国旧标准(光洁度)中国新标准(粗糙度)Ra美国标准(微米 )Ra美国标准(微英寸)，Ra
▽4 6.38.00320 6.30250
▽5 3.25.00200 4.00160 3.20125
▽6 1.62.50100 2.0080 1.6063
▽70.81.2550 1.0040 0.8032
▽80.40.6325 0.5020 0.4016
国内表面光洁度与表面粗糙度Ｒａ、Ｒｚ数值换算表(单位：μｍ)
：面粗糙度国际标准加工方法
粗糙度仪新旧标准参数变化对照表
现将TR200粗糙度仪依据新标准更改参数的情况列表如下，如有问题，由时代公司负责解释。
本表还适用于公司TR1系列粗糙度仪。
修改后可测量参数的总数没有变化，仍为13个参数，只是显示在不同的标准中,也就是说：时代粗糙度仪产品参数：涵盖新旧标准参数！（详见表）。

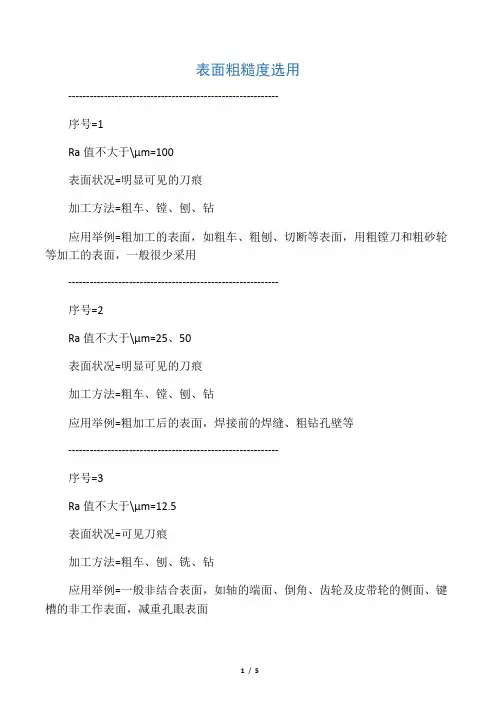

粗糙度与加工方法对应表
表面粗糙度选用-----------------------------------------------------------序号=1Ra值不大于\μm=100表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用-----------------------------------------------------------序号=2Ra值不大于\μm=25、50表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等-----------------------------------------------------------序号=3Ra值不大于\μm=12.5表面状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面-----------------------------------------------------------序号=4Ra值不大于\μm=6.3表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。
紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等-----------------------------------------------------------序号=5Ra值不大于\μm=3.2表面状况=微见加工痕迹加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。
要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。

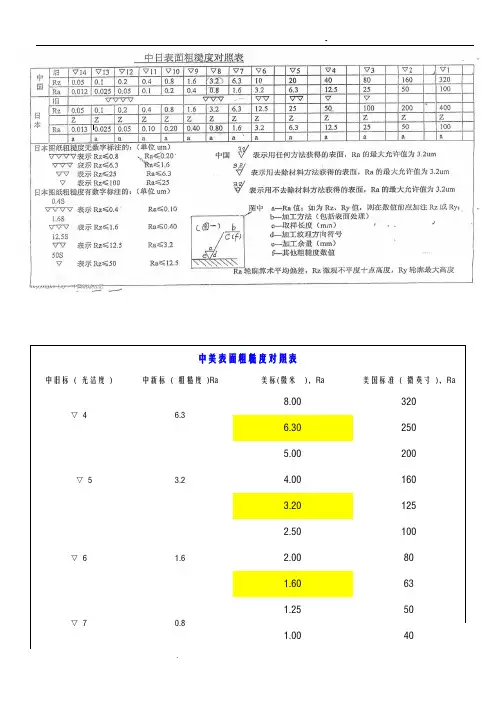

各国粗糙度对照表
中美表面粗糙度对照表中旧标( 光洁度) 中新标( 粗糙度)Ra 美标(微米)，Ra 美国标准( 微英寸)，Ra ▽4 6.38.00 3206.30 250▽5 3.2 5.00 200 4.00 160 3.20 125▽6 1.6 2.50 100 2.00 80 1.60 63▽7 0.81.25 501.00 400.80 32▽8 0.4 0.63 25 0.50 20 0.40 16Ra: 轮廓算术平均偏差在取样长度内轮廓偏距绝对值的算术平均值Rz：微观不平度十点高度在取样长度内五个最大的轮廓峰高的平均值与五个最大的轮廓谷深的平均值之和。
在设计零件时，表面粗糙度数值的选择，是根据零件在机器中的作用决定的。
总的原则是：在保证满足技术要求的前提下，选用较大的表面粗糙度数值。
具体选择时，可以参考下述原则：（1）工作表面比非工作表面的粗糙度数值小。
（2）摩擦表面比不摩擦表面的粗糙度数值小。
摩擦表面的摩擦速度愈高，所受的单位压力愈大，则应愈高；滚动磨擦表面比滑动磨擦表面要求粗糙度数值小。
（3）对间隙配合，配合间隙愈小，粗糙度数值应愈小；对过盈配合，为保证连接强度的牢固可靠，载荷愈大，要求粗糙度数值愈小。
一般情况间隙配合比过盈酝合粗糙度数值要小。
（4）配合表面的粗糙度应与其尺寸精度要求相当。
配合性质相同时，零件尺寸愈小，则应粗糙度数值愈小；同一精度等级，小尺寸比大尺寸要粗糙度数值小，轴比孔要粗糙度数值小（特别是IT8～IT5的精度）。
（5）受周期性载荷的表面及可能会发生应力集中的内圆角、凹稽处粗糙度数值应较小。
一般零件只要标注Ra（轮廓算术平均偏差）就可以了，对于有密封要求的零件部位，通常须同时标注Ra（轮廓算术平均偏差）和Rz（微观不平度十点高度）个人认为，通过切削加工的表面标注用Ra，通过抛光等加工方法得到的表面用Rz表示两者的作用相近, 可相互转化. 根据不同国家其使用情况不同. 国内和北美目前采用Ra, 而欧洲国家一般采用Rz.示意图如下一般的书籍都推荐表面粗糙度大的（12.5）和小的（0.025）用RZ，其余用Ra表面光洁度与粗糙度Ｒａ、Ｒｚ数值换算表。
加工方法.表面粗糙度表
各种加工方法能达到的表面粗糙度（Rａ/µm) 加工方法 自动气割，带锯或圆盘锯 车 铣 切断 砂轮 粗车 金属 非金属 金属 精车 非金属 精 密 车 （ 金 刚 石 金属 车 ） 非金属 粗车 金属 半精车 非金属 金属 精车 非金属 金属 精密车 非金属 一次行程 二次行程 半精车 表面粗慥度 50-12.5 50-12.5 25-12.5 3.2-1.6 12.5-3.2 6.3-3.2 3.2-1.6 3.2-0.8 1.6-0.4 0.8-0.2 0.4-0.1 12.5-6.3 6.3-3.2 6.3-1.6 6.3-1.6 6.3-1.6 0.8-0.4 0.8-0.2 12.5 6.3-3.2 0.8-0.2 12.5-3.2 3.2-0.8 0.8-0.4 12.5-3.2 3.2-0.4 0.8-0.2 1.6-0.8 0.4-0.2 3.2-0.8 0.4-0.05 0.8-0.1 0.1-0.05 ﹤0.025 加工方法 ≤Φ 15mm 钻 ＞Φ 15mm 粗（有表皮） 扩孔 精 鍃倒角（孔） 带导向的鍃平面 粗镗 金属 半精镗 非金属 金属 精镗 非金属 精密镗（金 金属 刚 石 镗 ） 非金属 镗孔 高速镗 钢 半精铰 黄铜 铸铁 钢，轻合金 精铰 黄铜，青铜 钢 轻合金 铰孔 精密铰 黄铜，青铜 精 精密 砂带抛光 砂布抛光 抛光 电抛光 板牙，丝锥 车或铣 磨 切削 研磨 搓丝磨 螺纹加工 滚轧 滚丝磨 滚压加工 表面粗慥度 6.3-3.2 25-6.3 12.5-6.3 6.3-1.6 3.2-1.6 6.3-3.2 12.5-6.3 6.3-3.2 6.3-1.6 3.2-0.8 1.6-0.4 0.8-0.2 0.4-0.2 0.8-0.2 6.3-3.2 6.3-1.6 3.2-0.8 1.6-0.8 0.8-0.4 0.8-0.2 0.8-0.4 0.2-0.1 0.8-0.1 0.1-0.025 0.2-0.1 1.6-0.1 1.6-0.012 3.2-0.8 6.3-0.8 0.8-0.2 0.8-0.05 1.6-0.8 1.6-0.2 0.4-0.05 加工方法
新旧表面粗糙度与光洁度对照表
表面粗糙度与光洁度对照表
∙轮廓的平均算术偏差（R a）:通过零件的表面轮廓作一中线m，将一定长度的轮廓分成两部分，使中线两侧轮廓线与中线之间所包含的面积相等，
∙不平度平均高度（Rz）:就是在基本测量长度范围内，从平行于中线的任意线起，自被测轮廓上五个最高点至五个最低点的平均距离，
∙轮廓最大高度Ry:就是在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。
∙轮廓的平均算术偏差（R a）:通过零件的表面轮廓作一中线m，将一定长度的轮廓分成两部分，使中线两侧轮廓线与中线之间所包含的面积相等，
∙不平度平均高度（Rz）:就是在基本测量长度范围内，从平行于中线的任意线起，自被测轮廓上五个最高点至五个最低点的平均距离，
∙轮廓最大高度Ry:就是在取样长度内，轮廓峰顶线和轮廓谷底线之间的距离。
表面粗糙在不同的加工方法中的参考应用
详细资料
表面粗糙度对照表。

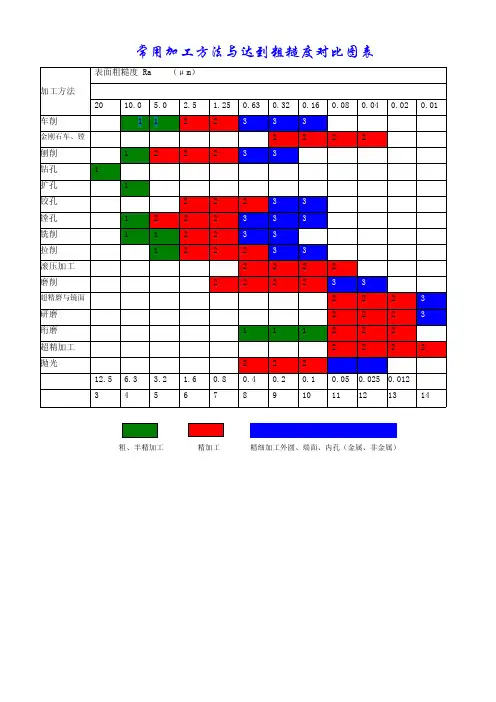

常用加工精度对照表
常用加工方法与达到粗糙度对比图表粗、半精加工精加工精细加工外圆、端面、内孔（金属、非金属）孔加工方案与经济公差序号加工方案经济公差等级表面粗糙度Ra（μm）适用范围1钻IT11-1320加工未淬火钢及铸铁的实心毛坯，也可用于加工有色金属（表面粗糙度稍差），孔径<(15-20)mm 2钻-铰IT8-9 5.0-2.53钻-粗铰-精铰IT7-8 2.5-1.254钻-扩IT1120-10.0同上，但孔径>(15-20)mm5钻-扩-铰IT8-9 5.0-2.56钻-扩-粗铰-精铰IT7 2.5-1.257钻-扩-机铰-手铰IT6-70.63-0.1608钻-（扩）-拉IT6-7 2.5-0.160大批大量生产（精度视）9粗镗（或扩孔）IT11-1320-10.0除淬火钢外各种材料，毛坯有铸出孔或锻出孔10粗镗(粗扩)-半精镗(精扩)IT8-9 5.0-2.511粗镗(扩)-半精镗(精扩)-精镗(铰)IT7-8 2.5-1.2512粗镗(扩)-半精镗(精扩)-精镗-浮动镗刀块精镗IT6-7 1.25-0.6313粗镗(扩)-半精镗-磨孔IT7-8 1.25-0.32主要用于加工淬火钢，也可用于不淬火钢，但不宜用于有色金属14粗镗(扩)-半精镗-粗磨-精磨IT6-70.32-0.16015粗镗-半精镗-精镗-金刚镗IT6-70.63-0.080主要用于精度要求较高的有色金属加工16钻-（扩）-粗铰-精铰-珩磨钻-（扩）-拉-珩磨粗镗-半精镗-精镗-珩磨IT6-70.32-0.040精度要求很高的孔17以研磨代替上述方案的珩磨IT6以上0.160-0.010平面加工方案与经济公差序号加工方案经济公差等级表面粗糙度Ra（μm）适用范围1粗车-半精车IT8-910-5.0端面2粗车-半精车-精车IT6-7 2.5-1.53粗车-半精车-磨削IT7-9 1.25-0.324粗刨(或粗铣)-精刨(或精铣)IT7-910.0-2.5一般不淬硬平面(端铣的表面粗糙度较好)5粗刨(或粗铣)-精刨(或精铣)-括研IT5-6 1.25-0.160精度要求较高的不淬硬平面批量较大时宜采用宽刃精刨方案6粗刨(或粗铣)-精刨(或精铣)-宽刃精刨IT6 1.25-0.327粗刨(或粗铣)-精刨(或精铣)-磨削IT6 1.25-0.32精度要求较高的淬硬平面或不淬硬平面8粗刨(或粗铣)-精刨(或精铣)-粗磨-精磨IT5-60.63-0.0409粗铣-拉IT6-9 1.25-0.32大量生产,较小的平面(精度视拉刀的精度而定)10粗铣-精铣-磨削-研磨IT5以上高精度平面外圆表面加工方案与经济公差序号加工方案经济公差等级表面粗糙度Ra（μm）适用范围1.粗车IT11-1380-20适用于淬火钢外的各种金属2.粗车-半精车IT8-910.0-5.03.粗车-半精车-精车IT6-7 2.5-1.254.粗车-半精车-精车-滚压(或抛光)IT6-70.32-0.0405.粗车-半精车-磨削IT6-7 1.25-0.63主要用于淬火钢,也可用于未淬火钢,但不宜加工有色金属6.粗车-半精车-粗磨-精磨IT5-60.63-0.1607.粗车-半精车-粗磨-精磨-超精加工(或轮式超精磨)IT50.160-0.0208.粗车-半精车-精车-金刚石车IT5-60.63-0.040主要用于要求较高的有色金属的加工9.粗车-半精车-粗磨-精磨-超精磨或镜面磨IT5以上0.040-0.010极高精度的外圆加工10.粗车-半精车-粗磨-精磨-研磨IT5以上0.160-0.010各种毛坯表面层厚度(mm)自由锻件模锻件铸件磁钢≤1.5磁钢≤1灰口铸铁1-4合金钢2-4合金钢≤0.5铸钢2-5。
表面粗糙度等级对照表
镜面0.006微米雾状镜面0.012镜状光泽面0.025亮光泽面0.05暗光泽面0.1不可见加工痕迹的方向0.2可见加工痕迹方向0.8微见加工痕迹方向0.4看不清加工痕迹方向 1.6微见加工痕迹方向 3.2可见加工痕迹方向 6.3微见刀痕12.51级Ra值不大于\μm=100表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用2级Ra值不大于\μm=25、50表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等3级Ra值不大于\μm=12.5表面状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面4级Ra值不大于\μm=6.3表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。
紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等5级Ra值不大于\μm=3.2表面状况=微见加工痕迹加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。
要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。
不重要的紧固螺纹的表面。
需要滚花或氧化处理的表面6级Ra值不大于\μm=1.6表面状况=看不清加工痕迹加工方法=车、镗、刨、铣、铰、拉、磨、滚压、刮1～2点/cm^2铣齿应用举例=安装直径超过80mm的G级轴承的外壳孔，普通精度齿轮的齿面，定位销孔，V 型带轮的表面，外径定心的内花键外径，轴承盖的定中心凸肩表面7级Ra值不大于\μm=0.8表面状况=可辨加工痕迹的方向加工方法=车、镗、拉、磨、立铣、刮3～10点/cm^2、滚压应用举例=要求保证定心及配合特性的表面，如锥销与圆柱销的表面，与G级精度滚动轴承相配合的轴径和外壳孔，中速转动的轴径，直径超过80mm的E、D级滚动轴承配合的轴径及外壳孔，内、外花键的定心内径，外花键键侧及定心外径，过盈配合IT7级的孔（H7），间隙配合IT8～IT9级的孔（H8，H9），磨削的齿轮表面等8级Ra值不大于\μm=0.4表面状况=微辨加工痕迹的方向加工方法=铰、磨、镗、拉、刮3～10点/cm^2、滚压应用举例=要求长期保持配合性质稳定的配合表面，IT7级的轴、孔配合表面，精度较高的齿轮表面，受变应力作用的重要零件，与直径小于80mm的E、D级轴承配合的轴径表面、与橡胶密封件接触的轴的表面，尺寸大于120mm的IT13～IT16级孔和轴用量规的测量表面9级Ra值不大于\μm=0.2表面状况=不可辨加工痕迹的方向加工方法=布轮磨、磨、研磨、超级加工应用举例=工作时受变应力作用的重要零件的表面。
表面粗糙度对照表
表面符号 ～ ▽ ▽▽ ▽▽▽ ▽▽▽▽
名称 毛胚面 光胚面 粗切面 细切面 精刀面 超光面
说明
自然面 平整胚面 刀痕可由触觉及视觉明显分辨者 刀痕可以视觉辨认者 刀痕隐约可见者 光滑如镜者
加工例
压延、锻造 压延、精铸、模锻等 锉、刨、铣、车、轮磨等 锉、刨、铣、车、轮磨等 锉、刨、铣、车、轮磨等 超光、研光、抛光、搪光等
Ra 0.010a 0.012a 0.016a 0.020a 0.025a 0.032a 0.050a 0.063a 0.080a 0.100a 0.125a 0.160a 0.20a 0.25a 0.32a 0.40a 0.50a 0.63a 0.80a 1.00a 1.25a 1.60a 2.0a 2.5a 3.2a 4.0a 5.0a 6.3a 8.0a 10.0a 12.5a 16.0a 20a 25a 32a 40a 50a 63a 80a 100a 125a
细切面
2.5
经一次或多次精细车、铣、刨、磨、钻 、搪、绞或锉等有屑切削加工方法所得之表 面，以触觉试之，似甚光滑，但由视觉可分 辨出有模糊之刀痕，故较粗切面光滑。
粗切面
8
经一次或多次粗车、铣、刨、磨、钻、 搪或锉等有屑切削加工方法所得之表面，以 触觉及视觉分辨出残留有明显刀痕。
光胚面
一般铸造、锻造、压铸、辊轧、气熔或 25或不予规 电弧切割等无屑加工方法所得之表面，必要 定 时尚可整修毛头，惟其黑皮胚仍可保留。
125以上 32～125 8.0～25 2.0～6.3 0.25～1.60 0.010～0.20
Rmax 0.040s 0.050s 0.063s 0.080s 0.100s 0.125s 0.20s 0.25s 0.32s 0.40s 0.50s 0.63s 0.80s 1.0s 1.25s 1.6s 2.0s 2.5s 3.2s 4.0s 5.0s 6.3s 8.0s 10.0s 12.5s 16s 20s 25s 32s 40s 50s 63s 80s 100s 125s 160s 200s 250s 320s 400s 500s
机械加工方法与零件的粗糙度及精度等级之间的对应表
机械加工方法与零件的粗糙度及精度等级之间的对应表序号=1Ra值不大于\μm=100表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用-----------------------------------------------------------序号=2Ra值不大于\μm=25、50表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等-----------------------------------------------------------序号=3Ra值不大于\μm=12.5表面状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面-----------------------------------------------------------Ra值不大于\μm=6.3表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。
紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等-----------------------------------------------------------序号=5Ra值不大于\μm=3.2表面状况=微见加工痕迹加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。
要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。
不重要的紧固螺纹的表面。
需要滚花或氧化处理的表面-----------------------------------------------------------序号=6Ra值不大于\μm=1.6表面状况=看不清加工痕迹加工方法=车、镗、刨、铣、铰、拉、磨、滚压、刮1～2点/cm^2铣齿应用举例=安装直径超过80mm的G级轴承的外壳孔，普通精度齿轮的齿面，定位销孔，V型带轮的表面，外径定心的内花键外径，轴承盖的定中心凸肩表面-----------------------------------------------------------Ra值不大于\μm=0.8表面状况=可辨加工痕迹的方向加工方法=车、镗、拉、磨、立铣、刮3～10点/cm^2、滚压应用举例=要求保证定心及配合特性的表面，如锥销与圆柱销的表面，与G 级精度滚动轴承相配合的轴径和外壳孔，中速转动的轴径，直径超过80mm的E、D级滚动轴承配合的轴径及外壳孔，内、外花键的定心内径，外花键键侧及定心外径，过盈配合IT7级的孔（H7），间隙配合IT8～IT9级的孔（H8，H9），磨削的齿轮表面等-----------------------------------------------------------序号=8Ra值不大于\μm=0.4表面状况=微辨加工痕迹的方向加工方法=铰、磨、镗、拉、刮3～10点/cm^2、滚压应用举例=要求长期保持配合性质稳定的配合表面，IT7级的轴、孔配合表面，精度较高的齿轮表面，受变应力作用的重要零件，与直径小于80mm的E、D级轴承配合的轴径表面、与橡胶密封件接触的轴的表面，尺寸大于120mm 的IT13～IT16级孔和轴用量规的测量表面-----------------------------------------------------------序号=9Ra值不大于\μm=0.2表面状况=不可辨加工痕迹的方向加工方法=布轮磨、磨、研磨、超级加工应用举例=工作时受变应力作用的重要零件的表面。
表面粗糙度等级对照表-粗糙度n9
微见加工痕迹
N7
看不见加工痕迹
N6
光面
可辨加工痕迹的方向
研磨、金刚石车刀的精车、精绞、冷拉、拉刀加工、抛光等
N5
微辨加工痕迹的方向
N4
不成辨加工痕迹的方向
N3
最光面
暗光泽面
精磨、研磨、抛光、超精磨、镜Fra bibliotek磨削等N2
亮光泽面
N1
镜状光泽面
雾状镜面
镜面
概况特征
概况粗糙度(Ra)数值
加工方法举例
分明可见刀痕
Ra100、Ra50、Ra25、
粗车、粗刨、粗铣、钻孔
微见刀痕
Ra12.5、Ra6.3、Ra3.2、
精车、精刨、精铣、粗铰、粗磨
看不见加工痕迹，微辩加工方向
Ra1.6、Ra0.8、Ra0.4、
精车、精磨、精铰、研磨
暗光泽面
Ra0.2、Ra0.1、Ra0.05、
研磨、珩磨、超精磨、抛光
可见刀痕25之袁州冬雪创作
分明可见刀痕50
概况粗糙度级别对照及应用
国际标注
Rz
Ra
概况形状特征
加工方法举例
N12
200
50
粗糙面
分明可见刀痕
锯断、粗车、粗铣、粗刨、
钻孔以及用粗纹锉刀、粗砂
轮等加工
N11
100
25
可见刀痕
N10
50
微见刀痕
N9
25
半光面
可见加工痕迹
冷拉、精车、精绞、粗绞、粗磨、刮削、粗拉刀加工等
表面粗糙度等级对照表
镜面微米
雾状镜面
镜状光泽面
亮光泽面
暗光泽面
不可见加工痕迹的方向
可见加工痕迹方向
微见加工痕迹方向
看不清加工痕迹方向
微见加工痕迹方向
可见加工痕迹方向
微见刀痕
可见刀痕25
明显可见刀痕50
表面粗糙度级别对照及应用
国际标注
Rz
Ra
表面形状特征
加工方法举例
N12
200
50
粗糙面
明显可见刀痕
锯断、粗车、粗铣、粗刨、
N3
最光面
暗光泽面
精磨、研磨、抛光、超精磨、
镜面磨削等
N2
亮光泽面
N1
镜状光泽面
雾状镜面
镜面
表面特征
表面粗糙度(Ra)数值
加工方法举例
明显可见刀痕
Ra100、Ra50、Ra25、
粗车、粗刨、粗铣、钻孔
微见刀痕
、、、
精车、精刨、精铣、粗铰、粗磨
看不见加工痕迹，微辩加工方向
、、、
精车、精磨、精铰、研磨
钻孔以及用粗纹锉刀、粗砂
轮等加工
N11
100
25
可见刀痕
N10
50
微见刀痕
N925Biblioteka 半光面可见加工痕迹
冷拉、精车、精绞、粗绞、粗磨、刮削、粗拉刀加工等
N8
微见加工痕迹
N7
看不见加工痕迹
N6
光面
可辨加工痕迹的方向
研磨、金刚石车刀的精车、精绞、冷拉、拉刀加工、抛光等
N5
微辨加工痕迹的方向
N4
不可辨加工痕迹的方向
中国表面粗糙度对照表.doc
中美表面粗糙度对照表
中国旧标准(光洁度)中国新标准(粗糙度)Ra美国标准(微米)Ra美国标准(微英寸)，Ra
▽4 6.3 8.00 320 6.30 250
▽5 3.2 5.00 200 4.00 160 3.20 125
▽6 1.6 2.50 100 2.00 80 1.60 63
▽70.8 1.25 50 1.00 40 0.80 32
▽80.4 0.63 25 0.50 20 0.40 16
国内表面光洁度与表面粗糙度Ｒａ、Ｒｚ数值换算表(单位：μｍ)
：面粗糙度国际标准加工方法
粗糙度仪新旧标准参数变化对照表
现将TR200粗糙度仪依据新标准更改参数的情况列表如下，如有问题，由时代公司负责解释。
本表还适用于公司TR1系列粗糙度仪。
修改后可测量参数的总数没有变化，仍为13个参数，只是显示在不同的标准中,也就是说：时代粗糙度仪产品参数：涵盖新旧标准参数！（详见表）
（注：文件素材和资料部分来自网络，供参考。
请预览后才下载，期待你的好评与关注。
）。
试件加工表面粗糙度表
级别
(旧标)
粗糙度
Ra
(μm)
1)表面状况、2)加工方法和3)应用举例
▽1
40~80
▽2
20~40
1)明显可见的刀痕2)粗车、镗、刨、钻3)粗加工后的表面，2焊接前的焊缝、粗钻孔壁等。
▽3
10~20
1)可见刀痕2)粗车、刨、铣、钻3)一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面.16~0.32
1)不可辨加工痕迹的方向2)布轮磨、磨、研磨、超级加工3)工作时受变应力作用的重要零件的表面。保证零件的疲劳强度、防腐性和耐久性，并在工作时不破坏配合性质的表面，如轴径表面、要求气密的表面和支承表面，圆锥定心表面等。IT5、IT6级配合表面、高精度齿轮的表面，与G级滚动轴承配合的轴径表面，尺寸大于315mm的IT7~IT9级级孔和轴用量规级尺寸大于120~315mm的IT10~IT12级孔和轴用量规的测量表面等
▽13
0.001~0.002
▽14
<0.001
▽8
0.32~0.63
1)微辨加工痕迹的方向2)铰、磨、镗、拉、刮3~10点/cm^2、滚压3)要求长期保持配合性质稳定的配合表面，IT7级的轴、孔配合表面，精度较高的齿轮表面，受变应力作用的重要零件，与直径小于80mm的E、D级轴承配合的轴径表面、与橡胶密封件接触的轴的表面，尺寸大于120mm的IT13~IT16级孔和轴用量规的测量表面
▽4
5~10
1)可见加工痕迹2)车、镗、刨、钻、铣、锉、磨、粗铰、铣齿3)不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等
▽5
2.5~5
