运用基尔霍夫电压定律解题定
基尔霍夫电压定律例题
基尔霍夫电压定律例题基尔霍夫电压定律，这名字听起来挺严肃的对吧？其实它就像个好朋友，默默帮你把电路里的电压问题搞清楚。
想象一下，一个电路就像一条流水线，电流在这条线上欢快地流动。
电压呢，就是推动这个电流流动的力量。
基尔霍夫的定律就告诉我们，在一个闭合电路中，所有电压的“得”和“失”加起来，必须等于零。
是不是很酷？咱们可以用一个简单的例子来搞明白。
想象一下你在一个聚会上，大家都在一起玩游戏，气氛热烈。
你在一边玩得很开心，突然间，有个朋友过来问你：“嘿，你是不是借了我的零食？”你一看，确实借了，于是你把零食还给他。
这个过程就好比电路里的电压“借”和“还”。
每一处电压源就像聚会里的“借零食”的人，而电阻就像那些拿走零食的人。
借了的零食得还，不然聚会气氛就得降温，大家都不高兴。
再说说电阻。
在电路中，电阻就像那些让你打游戏时掉线的网速。
你想顺畅玩，可总有人挡路。
基尔霍夫的电压定律就说，电流在穿越这些电阻的时候，得付出一定的代价，也就是电压。
这就像你在聚会上玩游戏，得付出些时间去借零食，最后大家开心，游戏也能继续。
电压在电阻上消耗了，而电流则在这里被“扣留”了。
如何应用这个定律呢？假设你有一个简单的电路，里面有一个电池和几个电阻。
你可以把电池的电压记作“+V”，而电阻上的电压记作“R1”和“R2”。
这时候，基尔霍夫就会说：“好，兄弟，咱们把这些加起来，得出结论。
”你会发现，+V = R1 + R2。
看，这不就是一个简单的数学题吗？不仅如此，基尔霍夫的电压定律还可以让你解决更复杂的电路问题。
比如，当你遇到并联和串联的电路，乍一看就像是聚会上不同的小组，大家玩得各自欢。
可是，基尔霍夫让你明白，不论这些小组多热闹，最后的能量和电压都得有个交代。
在串联电路中，电压是叠加的，而在并联电路中，电压却是相等的。
理解基尔霍夫电压定律就像理解生活中的一些道理。
每个人都希望在聚会中得到欢乐，同时也要学会分享。
电路中的电压和电流也一样，只有和谐地共处，才能让整个系统顺畅运转。

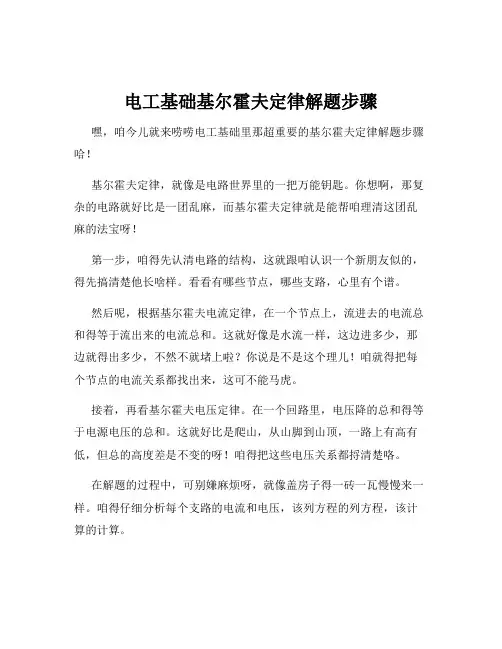

电工基础基尔霍夫定律解题步骤
电工基础基尔霍夫定律解题步骤嘿，咱今儿就来唠唠电工基础里那超重要的基尔霍夫定律解题步骤哈！基尔霍夫定律，就像是电路世界里的一把万能钥匙。
你想啊，那复杂的电路就好比是一团乱麻，而基尔霍夫定律就是能帮咱理清这团乱麻的法宝呀！第一步，咱得先认清电路的结构，这就跟咱认识一个新朋友似的，得先搞清楚他长啥样。
看看有哪些节点，哪些支路，心里有个谱。
然后呢，根据基尔霍夫电流定律，在一个节点上，流进去的电流总和得等于流出来的电流总和。
这就好像是水流一样，这边进多少，那边就得出多少，不然不就堵上啦？你说是不是这个理儿！咱就得把每个节点的电流关系都找出来，这可不能马虎。
接着，再看基尔霍夫电压定律。
在一个回路里，电压降的总和得等于电源电压的总和。
这就好比是爬山，从山脚到山顶，一路上有高有低，但总的高度差是不变的呀！咱得把这些电压关系都捋清楚咯。
在解题的过程中，可别嫌麻烦呀，就像盖房子得一砖一瓦慢慢来一样。
咱得仔细分析每个支路的电流和电压，该列方程的列方程，该计算的计算。
比如说，遇到一个复杂的电路，有好几个节点和回路，那咱就得一步一步来，千万别着急。
就像走迷宫一样，得慢慢找出口，急不得呀！有时候可能会遇到一些难题，哎呀，怎么算都算不出来。
别急别急，再仔细看看电路，是不是有哪个地方漏了呀？或者是不是计算出错啦？可不能轻易放弃哦！你想想看，如果咱能熟练掌握基尔霍夫定律的解题步骤，那以后再遇到啥电路问题，还不都轻松搞定呀！那感觉，就像是掌握了一门绝世武功一样，厉害得很呢！总之呢，学电工基础，基尔霍夫定律可是重中之重。
咱得认真对待，多练习，多思考。
等咱把这本事学会了，那在电工领域可就能横着走啦，哈哈！所以呀，加油吧，朋友们！让我们一起攻克这基尔霍夫定律，在电工的世界里畅游无阻！。
基尔霍夫定律求解
基尔霍夫定律求解基尔霍夫定律，即基尔霍夫电流定律和基尔霍夫电压定律，是电路分析中最基本的定律之一。
它们被广泛应用于电路的计算和分析中，能够帮助我们解决各种复杂的电路问题。
本文将详细介绍基尔霍夫定律的基本原理和应用方法。
一、基尔霍夫电流定律基尔霍夫电流定律是描述电流在节点处的分布和流向的定律。
根据基尔霍夫电流定律，一个节点处的电流代数和为零。
这意味着，当有多条支路汇集到一个节点时，进入节点的电流之和等于离开节点的电流之和。
基尔霍夫电流定律可以用于计算电路中各个支路中的电流。
我们可以通过设立方程组的方法，将节点处的电流表示为未知数，并且根据电路中元件之间的关系，列出方程组进行求解。
通过求解方程组，我们可以得到电路中各个支路中的电流值。
二、基尔霍夫电压定律基尔霍夫电压定律是描述电压在闭合回路中的分布和大小的定律。
根据基尔霍夫电压定律，一个闭合回路中所有电压的代数和为零。
这意味着，当沿着闭合回路的任意一条路径进行计算时，经过的电压上升和下降的代数和等于零。
基尔霍夫电压定律可以用于计算电路中各个元件的电压。
我们可以选择不同的路径进行计算，通过设立方程组的方法，将各个元件上的电压表示为未知数，并且根据电路中元件之间的关系，列出方程组进行求解。
通过求解方程组，我们可以得到电路中各个元件上的电压值。
三、基尔霍夫定律的应用基尔霍夫定律在电路分析中有着广泛的应用。
我们可以通过基尔霍夫电流定律和基尔霍夫电压定律解决各种复杂的电路问题，例如计算电路中的电流、电压、功率等。
在实际应用中，我们可以利用基尔霍夫定律来设计和优化电路。
通过合理选择元件的参数和布局，我们可以满足电路的需求，例如平衡电路中的电流分配、降低电路中的功耗等。
基尔霍夫定律也可以用于故障分析和排除。
当电路出现故障时，我们可以利用基尔霍夫定律分析电路中的电流和电压分布，找出故障的原因并进行修复。
总结起来，基尔霍夫定律是电路分析中最基本的定律之一，它能够帮助我们解决各种复杂的电路问题。
电路定理练习题运用基尔霍夫定律和欧姆定律解决电路问题
电路定理练习题运用基尔霍夫定律和欧姆定律解决电路问题在电路理论与实践中，基尔霍夫定律和欧姆定律是两个最基本且核心的定理。
它们被广泛应用于解决各种电路问题，并且在电路的分析与计算中具有重要的作用。
本篇文章将通过一些电路定理练习题的实际应用，展示基尔霍夫定律和欧姆定律的运用，帮助读者更好地理解和掌握电路定理的解题方法。
1. 题目一假设我们有一个电路，如图所示：现在我们需要计算R1电阻上的电压。
根据欧姆定律，我们知道电压等于电阻与电流的乘积。
首先，我们需要计算电路中的总电流。
根据基尔霍夫定律，电路中的总电流等于电路中的总电压除以总电阻。
我们将电路分为两个分支，便于计算。
分别计算两个分支的电流：在左边的分支中，根据欧姆定律，我们可以得到：I1 = V / R1在右边的分支中，根据欧姆定律，我们可以得到：I2 = V / R2根据基尔霍夫定律，电路中的总电流等于两个分支电流之和：I = I1 + I2将以上结果代入欧姆定律的公式，我们可以得到：V = I * R1通过以上计算步骤，我们可以得到R1电阻上的电压。
2. 题目二现在我们考虑另一个电路问题，如图所示：我们需要计算电阻R3上的电流。
首先，我们根据基尔霍夫定律，设定两个节点的电势差为0。
设节点A为参考节点，我们可以得到以下方程：(V1 - V2) / R1 + (V1 - V3) / R2 = 0进一步化简方程：(V1 / R1) + (V1 / R2) - (V2 / R1) - (V3 / R2) = 0根据欧姆定律，电流等于电压与电阻的比值。
我们可以得到以下方程：(I1 / R1) + (I1 / R2) - (I2 / R1) - (I3 / R2) = 0由于我们需要计算的是电阻R3上的电流，我们可以得到以下方程：(I1 / R2) - (I3 / R2) = I3 / R3将以上方程整理，我们可以得到：I3 = (I1 * R3) / (R2 - R3)通过以上计算步骤，我们可以得到电阻R3上的电流。
运用基尔霍夫电压定律解题(定)
项目三、复杂直流电路【项目描述】本项目着重介绍复杂直流电路的基本分析和计算方法，其中以支路电流法最为基本。
这些分析方法不仅适用于直流电路，而且也适用于交流电路，因此必须牢固掌握，要能运用支路电流法分析计算两个网孔的电路。
另外，为迎接期中考试，把前面学过的内容复习了一遍。
任务一：基尔霍夫电流定律（2课时）任务二：基尔霍夫电压定律（2课时）任务三：支路电流法（2课时）任务四：测验（2课时）任务五：电容器和电容（2课时）任务六：磁场和磁路（2课时）实习停课一周【学习目标】掌握节点、支路、回路、网孔的概念熟练掌握基尔霍夫电流定律和基尔霍夫电压定律能运用支路电流法分析计算两个网孔的电路【重点难点】掌握基尔霍夫定律及其应用。
学会应用支路电流法分析计算复杂直流电路。
【能力目标】能运用基尔霍夫定律检查实验数据的合理性，加深对电路定律的理解【安全、健康、环保教育】通过做实验提高专业认识，并在实验过程中学会遵守室场管理规定，学会安全用电，学会节约用电，学会文明操作。
任务一：基尔霍夫电流定律（2课时）【课堂导入】十字路口的车辆川流不息，进入路口的车辆等于驶离路口的车辆数，电路中也有类似的定律——基尔霍夫定律。
基尔霍夫定律具体指哪两种定律？【前置作业】1、简述支路、节点、回路和网孔的概念。
2、基尔霍夫电流定律的内容是什么？有哪两种表述方法？3、使用基尔霍夫电流定律时应注意什么？【学生课堂展示】（学生解决前置作业）1、大部分同学通过预习课本内容及联系实际生活中遇到的情况来解决前置作业；组员之间进行分工协作、各小组长进行评分，最后由老师评分、小结。
2、知识点拓展如下：新授课一、支路、节点、回路和网孔的概念（举例说明概念）支路：电路中具有两个端钮且通过同一电流的无分支电路。
如图 3 - 1 电路中的ED、AB、FC 均为支路，该电路的支路数目b = 3。
节点：电路中三条或三条以上支路的连接点。
如图3 - 1电路的节点为A、B 两点，该电路的节点数目n = 2 。

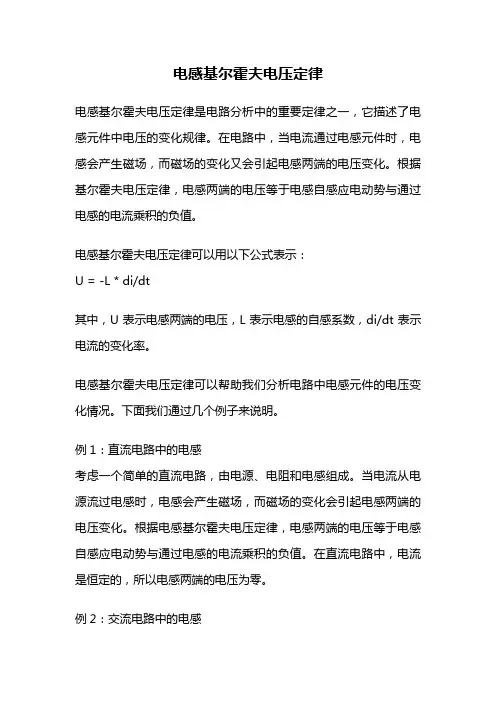

电感基尔霍夫电压定律
电感基尔霍夫电压定律电感基尔霍夫电压定律是电路分析中的重要定律之一，它描述了电感元件中电压的变化规律。
在电路中，当电流通过电感元件时，电感会产生磁场，而磁场的变化又会引起电感两端的电压变化。
根据基尔霍夫电压定律，电感两端的电压等于电感自感应电动势与通过电感的电流乘积的负值。
电感基尔霍夫电压定律可以用以下公式表示：U = -L * di/dt其中，U表示电感两端的电压，L表示电感的自感系数，di/dt表示电流的变化率。
电感基尔霍夫电压定律可以帮助我们分析电路中电感元件的电压变化情况。
下面我们通过几个例子来说明。
例1：直流电路中的电感考虑一个简单的直流电路，由电源、电阻和电感组成。
当电流从电源流过电感时，电感会产生磁场，而磁场的变化会引起电感两端的电压变化。
根据电感基尔霍夫电压定律，电感两端的电压等于电感自感应电动势与通过电感的电流乘积的负值。
在直流电路中，电流是恒定的，所以电感两端的电压为零。
例2：交流电路中的电感考虑一个简单的交流电路，由交流电源、电阻和电感组成。
交流电源输出的电压是随时间变化的正弦波信号，所以通过电感的电流也是随时间变化的正弦波信号。
根据电感基尔霍夫电压定律，电感两端的电压等于电感自感应电动势与通过电感的电流乘积的负值。
在交流电路中，电感两端的电压随着时间变化，大小和电流的变化率有关。
例3：RLC电路中的电感考虑一个简单的RLC电路，由电源、电阻、电感和电容组成。
当电流从电源流过电感和电容时，它们都会产生磁场或电场，而磁场和电场的变化会引起电感和电容两端的电压变化。
根据电感基尔霍夫电压定律和电容基尔霍夫电压定律，电感和电容两端的电压分别等于自感应电动势和电容电压与通过它们的电流乘积的负值。
在RLC 电路中，电感和电容两端的电压随着时间变化，大小和电流的变化率以及电容电压的变化率有关。
电感基尔霍夫电压定律是电路分析中的重要定律，它描述了电感两端的电压变化规律。
通过应用电感基尔霍夫电压定律，我们可以分析电路中电感元件的电压变化情况，进而理解电路的工作原理并解决电路设计和故障排除中的问题。
基尔霍夫定律
解：（1）设各支路电流方向如图（a）所示。 （2）作出每个电源单独作用时的分图，有几个电动势就 分解为几个具有单一电动势的简单电路，并标出各电流参考 方向。如图（b）和（c）所示。 （3）求出各分图中单一电动势作用时的各支路电流。
R
+
+R
_E1 _E2
R
+
R1
_E3
图C 电流定律的推广(3)
上一节点页电流定律下的推一广 页 结束
节点电流定律的推广
(3) 晶体管电极之间的电流关系，也可以由节点电流定律判定,
如图C中对于NPN型晶体管有 IB+ IC = IE
IB
IC
s
IE
图c 电流定律的推广(3)
上一节点页电流定律下的推一广 页 结束
主要贡献： 1、电路设计：1845年，21岁时他发表了第一篇论文，提出了著 名的基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）， 解决了电器设计中电路方面的难题 2、热辐射：1859年，基尔霍夫做了用灯焰烧灼食盐的实验。得 出了关于热辐射的定律，后被称为基尔霍夫定律 3、化学：在海德堡大学期间制成光谱仪，与化学家本生合作创 立了光谱化学分析法，从而发现了元素铯和铷。 4、光学理论：给出了惠更斯-菲涅耳原理的更严格的数学形式， 对德国的理论物理学的发展有重大影响。著有《数学物理学讲 义》4卷 5、薄板直法线理论：1850年，在柏林大学执教的基尔霍夫发表 了他关于板的重要论文《弹性圆板的平衡与运动》
解：对节点a：I1=I2+I3 则 I2=I1I3=2516=9mA 对节点d：I4+I5= I1 则 I5=I1I4=2512=13mA 对节点c：I6+I3=I4 则 I6=I4 I3= 1216= -4mA
基尔霍夫定律在电路分析中的应用
2016 NO.03SCIENCE & TECHNOLOGY INFORMATION动力与电气工程25科技资讯 SCIENCE & TECHNOLOGY INFORMATION 1 基尔霍夫定律基尔霍夫定律由两个定律组成。
1.1 基尔霍夫节点电流定律对于复杂直流电路的任一节点,在任一时刻,流入节点的电流之和等于流出节点的电路之和。
表达式为:ΣI入=ΣI出;也可表示为ΣI=0(流入为正,流出为负)。
1.2 基尔霍夫回路电压定律对于复杂直流电路中的任一回路(回路中可以有电源,也可以没有电源),从一点出发绕回路一周回到该点时,各段电压(电压降)的代数和为零。
表达式为:ΣU=0或ΣE=ΣIR(注意电动势的方向)。
2 在简单直流电路中的应用2.1 基尔霍夫回路电压定律的应用简单直流电路如图1所示。
在进行简单直流电路的分析中,一般都是从能量守恒的角度得到闭合电路欧姆定律的表达式:I=E/(R+r)rR E。
其实从基尔霍夫回路电压定律进行分析:将此电路作为复杂直流电路中的一个回路。
从A点出发,按顺时针绕行,IR+Ir－E=0、I=E/(R+r)。
2.2 基尔霍夫节点电流定律的应用图2是一个电阻并联电路,有三条支路,我们将A点看作为电路中的节点,根据基尔霍夫定律的电流定律:ΣI入=ΣI出,I是流入节点的,而I 1、I 2、I 3是流出节点的,可得I=I 1+I 2+I 3。
3 在复杂直流电路中的使用基尔霍夫定律适用于要求得到电路中各条支路的电流大小和方向的问题。
它主要有两种方法:支路电流法和回路电流法。
主要看一下支路电流法中基尔霍夫定律的具体应用。
(1)假定各支路中的电流的方向和回路方向,回路方向可以任DOI:10.16661/ki.1672-3791.2016.03.025基尔霍夫定律在电路分析中的应用陈海明(江苏省射阳中等专业学校 江苏盐城 224300)摘 要:基尔霍夫定律在直流电路、交流电路和磁路中都有广泛的应用,该文从基尔霍夫第一定律、基尔霍夫第二定律的基本概念出发,结合在电子电工电路中涉及到的应用入手,详细阐述了定律如何渗透到各个环节当中,引领大家去体会定律的奥妙,理解掌握丝丝入扣的应用之美,帮助我们更好地对电路的工作原理的领悟,对电工和电子线路有一个总体的、清晰的把握。
如何使用基尔霍夫定律解决电路问题
如何使用基尔霍夫定律解决电路问题基尔霍夫定律是电路分析中的重要工具，它可以帮助我们解决各种复杂的电路问题。
本文将介绍如何使用基尔霍夫定律来解决电路问题，并给出一些实例进行说明。
一、基尔霍夫定律概述基尔霍夫定律主要有两个基本原理：1.第一定律（电流定律）：电路中任意节点的进入和离开电流之和为零。
2.第二定律（电压定律）：沿着闭合回路的电压之和等于零。
二、使用基尔霍夫定律解决电路问题的步骤1.熟悉电路结构：首先，必须了解电路中的元件、节点和连接方式。
查看电路图并标记各个元件和节点，以便后续的分析。
2.确定未知量：根据问题描述确定需要求解的未知量，这可以是电流、电压或电阻等。
将这些未知量标记为变量，便于建立方程。
3.列出基尔霍夫定律方程：根据电流定律和电压定律，对于每一个节点和回路，建立方程。
电流定律的方程可以通过考虑每个节点的进出电流来建立，而电压定律的方程可以通过考虑每一个回路的电压变化来建立。
4.解方程得出未知量：通过求解方程组，可以得到未知量的值。
这可以通过代数方法、矩阵运算或计算机软件进行计算。
5.验证求解结果：将求解得到的未知量代入原始电路，检查方程是否成立。
如果方程成立，说明解是正确的；否则，需要重新检查和修正分析过程。
三、案例分析为了进一步说明如何使用基尔霍夫定律解决电路问题，以下举例说明：1.并联电阻问题想象一个由两个并联电阻组成的电路。
未知量是两个并联电阻上的电流。
首先，我们需要标记节点和元件，然后根据电流定律列出方程。
假设电阻R1上的电流为I1，电阻R2上的电流为I2，那么可以得到如下方程：I1 - I2 = 0对于电压定律，由于并联电路中两个电阻之间的电压相同，可以得到：V = I1 × R1V = I2 × R2通过解这个方程组，可以得到未知量I1和I2的值。
2.串联电压源问题考虑一个由两个串联电压源和一个电阻组成的电路。
未知量是电阻上的电流。
同样地，我们需要标记节点和元件，并列出电流定律和电压定律方程。
电工基础基尔霍夫定律例题
电工基础基尔霍夫定律例题好吧，咱们今天来聊聊电工基础里那个耳熟能详的基尔霍夫定律。
这玩意儿听起来高大上，其实挺简单。
想象一下，你在家里搞电路，就像是在做一道美食，得把各种材料混合到一起，才能做出美味的菜肴。
基尔霍夫定律就像是这个烹饪过程中的调味品，让你在电路中掌控一切。
别担心，我不会让你觉得这是在上课，我们就像朋友聊天一样。
咱们来看看第一个定律，电流定律。
听上去有点复杂，其实意思很简单。
想象你在一个热闹的派对上，大家都在不同的房间里玩耍。
电流就像这些派对上的人。
基尔霍夫告诉我们，进入某个房间的人数，跟离开这个房间的人数是一样的。
也就是说，电流在某个节点的流入量等于流出量。
就像你在门口看到的那样，进出的人数得平衡。
要不然，门口可就堵上了，大家都没法出去，哈哈！再说说电压定律。
这个就更有意思了。
想象你在一个水池里，水流从一个地方流到另一个地方，水的高度决定了水的压力。
电压就像这个水的高度。
在电路里，电压的变化就像是水流过不同高度的地方，能量总是会向低处流动。
基尔霍夫说的是，在一个闭合的电路中，所有的电压增减的总和是零。
你可以把这理解为一条河流，虽然水流得欢，但最终得回到原来的水平线，不然就有点乱了。
咱们用例题来看看这两条定律的实际应用。
想象一下，你在家里，有三个电器。
一个是电风扇，一个是灯，还有一个是冰箱。
电风扇用的电流是2安培，灯用的是1安培，冰箱是3安培。
根据基尔霍夫电流定律，在连接这些电器的地方，流入的电流得等于流出的电流。
这样算一算，进来的电流是6安培，离开的电流也是6安培，大家都能平平安安地运作，真是一个和谐的大家庭呀！再来看看电压的部分。
假设你有一个电源，它的电压是12伏特，灯的电压是5伏特，电风扇的电压是7伏特。
根据基尔霍夫电压定律，12伏特的电压应该等于5伏特加7伏特。
看吧，电路就像一个团队，每个人都得承担自己的责任，才能保持这个团队的平衡。
没错，这就是电路的魅力所在！电工的世界就像是一个充满冒险的地方，每一个电流的流动、每一个电压的变化，都是一次精彩的旅程。
基尔霍夫定律
基尔霍夫定律基尔霍夫定律指的是两条定律，第一条是电流定律，第二条是电压定律。
下面，我们分别讲。
基尔霍夫电流定律基尔霍夫电流定律，英文是Kirchhoff's Current Law,简写为KCL。
基尔霍夫电流定律指出：流入电路中某节点的电流之和等于流出电流之和（Total current entering a junction is equal to total current leaving it）。
用数学符号表达就是：基尔霍夫电流定律其中，Σ符号是求和符号，表示对一系列的数求和，就是把它们一个一个加起来。
举个例子,对于下面这个节点，有两个流入电流，三个流出电流对于上面节点，流入电流之和等于流出电流之和：为了方便记忆，我们将KCL总结为：基尔霍夫电流定律也被称为基尔霍夫第一定律（Kirchhoff's First Law）、节点法则（Kirchhoff's Junction Rule），点法则，因为它是研究电路中某个节点的电流的。
我们可以用张艺谋的电影一个都不能少来助记这条定律。
基尔霍夫电压定律基尔霍夫电压定律，英文是Kirchhoff's Voltage Law,简写为KVL。
基尔霍夫电压定律指出：闭合回路中电压升之和等于电压降之和（In any closed loop network,the total EMF is equal to the sum of Potential Difference drops.）。
如果我们规定电压升为正，电压降为负，基尔霍夫电压定律也可以表达为：闭合电路中电压的代数和为零（Algebraic sum of voltages around a loop equals to zero.）。
用数学符号表达就是：为了方便记忆，我们可以将KVL总结为：基尔霍夫电压定律也被称为基尔霍夫第二定律（Kirchhoff's First Law）、回路法则（Kirchhoff's Loop Rule），网格法则。
基尔霍夫定律求解
基尔霍夫定律求解1. 什么是基尔霍夫定律？基尔霍夫定律是电路分析中非常重要的一组定律，由德国物理学家叶曼·基尔霍夫在19世纪提出。
它被用来描述电路中电流和电压的关系，是解决复杂电路问题的重要工具。
基尔霍夫定律包括两个方面：基尔霍夫第一定律（KVL）和基尔霍夫第二定律（KCL）。
2. 基尔霍夫第一定律（KVL）基尔霍夫第一定律又称为电压定律，它描述了一个封闭回路中总电压之和等于零的关系。
简单来说，这个定律表明在一个回路中，电压源提供的电势差等于负载元件消耗掉的电势差。
数学表达式如下：∑V=0其中，∑V表示封闭回路中所有电压源所提供的电势差之和。
3. 基尔霍夫第二定律（KCL）基尔霍夫第二定律又称为电流定律，它描述了一个节点处流入的电流之和等于流出的电流之和的关系。
简单来说，这个定律表明在一个节点处，进入该节点的电流等于离开该节点的电流。
数学表达式如下：∑I in=∑I out其中，∑I in表示进入节点的电流之和，∑I out表示离开节点的电流之和。
4. 基尔霍夫定律求解步骤要求解一个复杂电路中的未知电压或电流，可以使用基尔霍夫定律。
以下是一般情况下使用基尔霍夫定律求解问题的步骤：步骤1：画出电路图首先，根据问题描述或实际情况，将所给电路用图形表示出来。
确保图中包含所有元件、连接线以及所需求解的未知量。
步骤2：选择合适的方向对于每个元件和连接线，在图中选择一个合适的方向。
这个方向将用于后续计算中确定正负号。
步骤3：应用基尔霍夫第一定律（KVL）根据所给电路中闭合回路数量，写出相应数量的基尔霍夫第一定律方程。
根据每个回路中电压源的方向和大小，确定正负号。
步骤4：应用基尔霍夫第二定律（KCL）根据所给电路中的节点数量，写出相应数量的基尔霍夫第二定律方程。
根据每个节点处流入流出的电流方向和大小，确定正负号。
步骤5：解方程组将步骤3和步骤4得到的方程组联立，并求解未知量。
通常使用代数方法或矩阵运算来解决这个方程组。
基尔霍夫定律典型例题及解答
一、选择题1. 在一个电路中，如果节点A的电流流入量为5A，流出量为3A和1A，则节点A的电流守恒是否成立？- A. 成立- B. 不成立- C. 仅在某些情况下成立- D. 无法确定2. 在一个包含两个电源和三个电阻的简单电路中，应用基尔霍夫电压定律（KVL）时，以下哪一个步骤是正确的？- A. 计算每个电阻的电压降，并将其与电源电压相加- B. 对每个闭合回路中的电压升降之和等于零- C. 仅计算电源的电压- D. 仅计算电阻的电流3. 对于下列电路，基尔霍夫电流定律（KCL）表明什么？- A. 节点处的电流之和等于零- B. 节点处的电流之和等于节点上的电压- C. 节点处的电压之和等于零- D. 节点处的电流等于节点的电阻4. 在一个电路中，基尔霍夫电流定律（KCL）适用于：- A. 所有节点- B. 仅电源端- C. 仅电阻端- D. 仅电流源端5. 一个包含电压源V1 = 12V和电压源V2 = 5V的电路，应用基尔霍夫电压定律（KVL）计算闭合回路的总电压时，若两个电压源串联，则总电压是多少？- A. 7V- B. 17V- C. 12V- D. 5V6. 基尔霍夫电流定律（KCL）的基本原理是：- A. 节点的电流流入量等于流出量- B. 节点的电压流入量等于流出量- C. 节点的电流流入量等于电阻- D. 节点的电压流入量等于电流7. 在一个回路中，若电流I1流入节点，I2和I3流出节点，基尔霍夫电流定律（KCL）要求： - A. I1 = I2 + I3- B. I1 + I2 = I3- C. I1 - I2 = I3- D. I1 = I2 - I38. 在下列电路中，若电流源提供的电流是10A，且有两个电阻R1 = 5Ω和R2 = 10Ω并联，基尔霍夫电流定律（KCL）表明：- A. 电流在两个电阻之间均匀分配- B. 电流通过R1的分量为6.67A，通过R2的分量为3.33A- C. 电流全通过R1，R2没有电流- D. 电流全通过R2，R1没有电流9. 在一个简单电路中，基尔霍夫电压定律（KVL）用于：- A. 计算每个电源的电流- B. 确定回路中所有电压的代数和为零- C. 测量电阻的值- D. 计算电流的流向10. 在一个由三电阻（R1 = 4Ω, R2 = 6Ω, R3 = 8Ω）串联组成的电路中，总电压V为20V，基尔霍夫电压定律（KVL）计算总电流时，电流I是多少？- A. 1A- B. 2A- C. 2.5A- D. 5A。
基尔霍夫定律的应用
基尔霍夫定律的应用
基尔霍夫定律是电路分析中的重要定律，用于分析和计算
多个电子元件连接在一起形成的电路中的电流和电压。
应用基尔霍夫定律可以有以下几个方面：
1. 求解电路中的电流：基尔霍夫第一定律（电流定律）可
以用来求解电路中分支电流的分布情况。
根据该定律，电
流在分支点进入的总电流等于离开分支点的总电流，利用
该定律可以推导出节点电流方程，从而求解各个分支电流。
2. 求解电路中的电压：基尔霍夫第二定律（电压定律）可
以用来求解电路中不同电子元件间的电势差。
根据该定律，闭合电路中的电压代数和等于零，利用该定律可以得到回
路电压方程，从而求解不同电压值。
3. 分析复杂电路：基尔霍夫定律可以用于分析复杂的电路，如并联电路和串联电路等。
通过应用基尔霍夫定律可以简
化电路分析，将复杂电路转化为简单电路来计算。
4. 设计电路：基尔霍夫定律也可以应用于电路设计中。
通
过应用基尔霍夫定律，可以根据电路要求来设计电路元件
的数值和连接方式，从而实现所需的电功能。
总之，基尔霍夫定律在电路分析和设计领域有着广泛的应用，它提供了一种有效的方法来分析和计算电路中的电流
和电压。
通过应用基尔霍夫定律，可以更好地理解和掌握
电路的运行原理，为电子电路设计和故障分析提供有力的
工具。
基尔霍夫定律电工习题答案
基尔霍夫定律电工习题答案基尔霍夫定律是电路分析中非常重要的定律之一，它能够帮助我们解决复杂的电路问题。
在学习电工的过程中，习题是非常重要的一部分，通过做习题可以加深对理论知识的理解，并提高解决问题的能力。
下面我将为大家提供一些基尔霍夫定律的电工习题答案，希望对大家的学习有所帮助。
1. 电路图中有两个电源，一个是电压为12V的电源，另一个是电压为6V的电源。
两个电源的正极相连，负极也相连。
在电源之间有一根电阻为4Ω的电阻。
求通过电阻的电流大小。
解答：根据基尔霍夫定律，我们可以得到一个方程：12V - 6V - I * 4Ω = 0，其中I表示电流的大小。
解方程可以得到I = 1.5A。
2. 电路图中有一个电源，电压为10V。
电源的正极连接了两个电阻，一个电阻为2Ω，另一个电阻为3Ω。
求两个电阻上的电压。
解答：根据基尔霍夫定律，我们可以得到两个方程：10V - I1 * 2Ω = 0，10V -I2 * 3Ω = 0，其中I1和I2分别表示两个电阻上的电流大小。
解方程可以得到I1 = 5A，I2 = 10/3 A。
根据欧姆定律，我们可以得到两个电阻上的电压分别为10V和10/3 * 3Ω = 10V。
3. 电路图中有一个电源，电压为6V。
电源的正极连接了一个电阻为2Ω的电阻，负极连接了一个电阻为4Ω的电阻。
求两个电阻上的电流。
解答：根据基尔霍夫定律，我们可以得到两个方程：6V - I1 * 2Ω - I2 * 4Ω = 0，其中I1和I2分别表示两个电阻上的电流大小。
解方程可以得到I1 = 2A，I2 =1A。
通过以上的习题解答，我们可以看到基尔霍夫定律在电路分析中的重要性。
通过应用基尔霍夫定律，我们可以解决各种复杂的电路问题，计算电流、电压等参数。
同时，通过做习题，我们可以加深对基尔霍夫定律的理解，提高解决问题的能力。
当然，以上只是一些简单的习题，实际中还会遇到更加复杂的电路。
在解决复杂电路问题时，我们需要将电路分解为若干个简单的电路，然后逐步求解。
基尔霍夫电流定律应用于回路,基尔霍夫电压定律应用
基尔霍夫电流定律（KCL）和电压定律（KVL）是电路分析中的两大基本定律，分别应用于电路的不同层面：
1. 基尔霍夫电流定律（Kirchhoff's Current Law, KCL）：
- 应用范围：该定律适用于电路中的任意节点或闭合区域。
- 定律内容：在任一瞬间，流入一个节点的电流之和等于流出该节点的电流之和。
简单地说，即电荷守恒原理在电路节点上的体现。
- 实际应用：通过KCL可以计算出未知支路电流，尤其是在复杂电路中无法直接使用欧姆定律求解时，可以通过列出节点电流方程进行求解。
2. 基尔霍夫电压定律（Kirchhoff's V oltage Law, KVL）：
- 应用范围：该定律适用于电路中的任何闭合回路。
- 定律内容：在一个闭合回路中，沿着回路方向依次相加各段元件两端的电压降，其代数和等于电源电动势之和。
这是能量守恒定律在电路中的表达，意味着在没有非保守场力作用下，电子在环形路径上获得的能量总和等于失去的能量总和。
- 实际应用：通过KVL可以列出回路电压方程，用来确定未知电压或进一步解决电路中的其他变量。
例如，在分析复杂交流电路时，可以根据KVL列出多个回路的电压平衡
方程，从而得到需要的参数信息。
总结来说，KCL用于解决节点电流问题，而KVL则针对回路电压进行分析，两者结合能够完整地解决大多数直流和交流电路分析问题。
基尔霍夫定律
Logo
二、新课
• 基尔霍夫第二定律——电压定律
基尔霍夫第二定律也称回路电压定律，即KVL方程。其内容为：对 电路中的任一闭合回路，沿回路绕行方向上各段电压的代数和等于零。
用公式表示为： ∑U＝0
右图所示是复杂电路的一部分，带箭头的虚 线表示回路的绕行方向，则各段电压分别为：
Logo
三、练习
1、电路如图所示，电流表读数为0.2A,E1=12V, 内阻不计，R1=R3=10Ω，R2=R4=5Ω，用基尔霍 夫电压定律求E2的大小（内阻不计）。
2、以EWB软件来验证P61例2-9
Logo
三、练习
3、电路如图所示，求I的大小。
4、以EWB软件来验证上题
Logo
三、练习
5、如图所示的电桥电路中已知电阻R1，R2和R3 中的电流分别为25mA,15mA和10mA,方向如图中所 示，那么额电阻R4，R5和R6中的电流分别为 多 少？并且在图上标出电流方向。
Add Your Company Slogan
基尔霍夫定律
Logo
学习目标
1 支路、网孔、回路、节点概念 3 基尔霍夫电流、电压定律
4 基尔霍夫电流、电压定律应用
Logo
一、回顾
找找看
支路 3条
节点 回路 DDiiaaggrraamm 22 2个 3条
网孔 2个
Logo
【练习】在下图所示电路中，已知I1＝20mA，I3＝15mA，I5＝
Logo
【例】如下图所示为某电路图中的一部分，试列出其回路电压方程。
Logo
基尔霍夫电压定律推广
基尔霍夫第二定律不仅适用于闭合回路，也 可推广应用于不闭合的假想回路。
《电工基础》教案：基尔霍夫定律 (2回路电压定律)
《电工基础》教案课程电工基础课题基尔霍夫第二定律（KVL）课型新授授课班级24汽车电子授课教师授课时间2024年11月日教学目标1、掌握基尔霍夫电压定律的内容；2、能应用基尔霍夫定律进行计算。
3、提高学生分析、解决电路问题的能力。
重点难点重点：1．基尔霍夫电压定律的内容及表达式。
2．运用基尔霍夫定律解题的步骤及例题讲解。
难点：电阻电压、电源电动势正负的确定。
教学方法观察演示法、讲授法、启发讨论法、媒体应用法等教具资料多媒体计算机、投影仪、相关教学软件教学环节教学内容教法与学法复习提问1、基尔霍夫第一定律的内容？定律的推广？教师提问学生回答引入新课基尔霍夫是个伟大的科学家，除了基尔霍夫第一定律，他还总结发现了基尔霍夫第二定律——回路电压定律。
教师演示课件，学生思考。
新授（KVL）步骤讲解一、基尔霍夫第二定律：1、基尔霍夫第二定律：（回路电压定律）简写符号KVL进入实验环节，探讨基尔霍夫第二定律的有关知识：⑴内容：在任一瞬间，对任一闭合回路，沿回路绕行方向上各段电压代数和恒等于零。
⑵公式：∑=0U⑶定律讨论的对象：回路上的电压（故基尔霍夫第二定律又称为回路电压定律）⑷通过对下列问题的讲解，归纳出利用∑U = 0 列回路电压方程的方法【讨论】请用基尔霍夫第二定律列出下图回路电压方程。
列回路电压方程的方法：（a）任意选定未知电流的参考方向（如上图所示）；（b）任意选定回路的绕行方向；（c）确定电阻电压正负（若绕行方向与电流参考方向相同，电阻电压取正值；反之取负值）；（d）确定电源电动势正负（若绕行方向与电动势方向相反，电通过实验揭示了任意回路中各路电压的相互关系板书公式。
重点讲解。
通过对问题的讨论，活跃课堂气氛，调动主观能动性，扩展思维，得出答案分组讨论。
启发推导。
假定沿cadbc绕行方向。
推广应用动势取正值；反之取负值）。
综上所述，按标注方向循环一周，根据电压与电流的参考方向可得：Uca+Uad+Udb+Ubc=0即： GB1-I1R1+I2R2-GB2 =0或: GB1-GB2=I1R1-I2R2由此，得出基尔霍夫第二定律的另一种表达形式：∑∑=IRGB亦即：∑∑=IRE上式表明：在任一回路循环方向上，回路中各电动势的代数和恒等于各电阻上电压降的代数和。
基尔霍夫电压定律 举例-概念解析以及定义
基尔霍夫电压定律举例-概述说明以及解释1.引言1.1 概述概述部分主要对基尔霍夫电压定律进行简要说明，介绍其基本原理和作用。
基尔霍夫电压定律（Kirchhoff's Voltage Law，简称KVL）是电路分析中最重要的基本定律之一，可以帮助我们理解电路中电压的分配和流动方式。
根据基尔霍夫电压定律，一个封闭电路中的电压代数和等于零。
这意味着在电路中，电压的增减量在一个闭合回路中必然为零。
这个定律适用于任何电路，无论其大小、复杂度或者是由什么样的电子元件构成。
基尔霍夫电压定律适用于直流电路和交流电路，其基本原理是守恒定律的一种形式，即能量守恒原理。
基尔霍夫电压定律的作用在于帮助我们分析电路中各个电子元件之间的电压关系。
通过对电路中各个节点之间的电压变化进行分析，我们可以准确地计算出电路中每个元件上的电压。
这对于设计和维护电路非常重要，特别是在复杂电路中，通过应用基尔霍夫电压定律，我们可以快速定位和解决故障。
在本文的后续部分，我们将详细介绍基尔霍夫电压定律的应用和实例。
通过具体的分析和实例，我们将展示基尔霍夫电压定律的重要性和实际应用价值。
接下来的章节将分别阐述基尔霍夫电压定律的介绍、要点和结论，旨在帮助读者更好地理解和应用这一定律。
总之，基尔霍夫电压定律是电路分析的重要工具，通过它我们可以准确计算电路中各个元件的电压分布，帮助我们设计和维护电路。
在接下来的篇章中，我们将深入研究和实例引导，以进一步探索基尔霍夫电压定律的奥秘。
文章结构部分的内容如下所示：1.2 文章结构本文将按照以下结构进行阐述基尔霍夫电压定律的介绍和举例：2.1 基尔霍夫电压定律的介绍：首先，我们将对基尔霍夫电压定律进行详细的介绍。
我们将解释该定律的背景、原理和应用范围，以便读者能够全面了解这一定律。
2.2 第一个要点：在这一部分，我们将介绍基尔霍夫电压定律的第一个要点。
我们将解释该要点的概念、公式和推导过程，并通过具体的实例来说明其应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目三、复杂直流电路【项目描述】本项目着重介绍复杂直流电路的基本分析和计算方法，其中以支路电流法最为基本。
这些分析方法不仅适用于直流电路，而且也适用于交流电路，因此必须牢固掌握，要能运用支路电流法分析计算两个网孔的电路。
另外，为迎接期中考试，把前面学过的内容复习了一遍。
任务一：基尔霍夫电流定律（2课时）任务二：基尔霍夫电压定律（2课时）任务三：支路电流法（2课时）任务四：测验（2课时）任务五：电容器和电容（2课时）任务六：磁场和磁路（2课时）实习停课一周【学习目标】掌握节点、支路、回路、网孔的概念熟练掌握基尔霍夫电流定律和基尔霍夫电压定律能运用支路电流法分析计算两个网孔的电路【重点难点】掌握基尔霍夫定律及其应用。
学会应用支路电流法分析计算复杂直流电路。
【能力目标】能运用基尔霍夫定律检查实验数据的合理性，加深对电路定律的理解【安全、健康、环保教育】通过做实验提高专业认识，并在实验过程中学会遵守室场管理规定，学会安全用电，学会节约用电，学会文明操作。
任务一：基尔霍夫电流定律（2课时）【课堂导入】十字路口的车辆川流不息，进入路口的车辆等于驶离路口的车辆数，电路中也有类似的定律——基尔霍夫定律。
基尔霍夫定律具体指哪两种定律？【前置作业】1、简述支路、节点、回路和网孔的概念。
2、基尔霍夫电流定律的内容是什么？有哪两种表述方法？3、使用基尔霍夫电流定律时应注意什么？【学生课堂展示】（学生解决前置作业）1、大部分同学通过预习课本内容及联系实际生活中遇到的情况来解决前置作业；组员之间进行分工协作、各小组长进行评分，最后由老师评分、小结。
2、知识点拓展如下：新授课一、支路、节点、回路和网孔的概念（举例说明概念）支路：电路中具有两个端钮且通过同一电流的无分支电路。
如图 3 - 1 电路中的ED、AB、FC 均为支路，该电路的支路数目b = 3。
节点：电路中三条或三条以上支路的连接点。
如图3 - 1电路的节点为A、B 两点，该电路的节点数目n = 2 。
回路：电路中任一闭合的路径。
如图3-1 电路中的CDEFC、AFCBA、EABDE 路径均为回路，该电路的回路数目l = 3。
网孔：不含有分支的闭合回路。
如图3-1 电路中的AFCBA、EABDE 回路均为网孔，该电路的网孔数目m = 2。
图3-1二、基尔霍夫电流定律(KCL)内容基尔霍夫电流定律的第一种表述：在任何时刻，电路中流入任一节点中的电流之和，恒等于从该节点流出的电流之和，即∑ I流入=∑ I流出例如图3-2 中，在节点A 上：I1＋I3 = I2＋I4＋I5图3-2电流定律的第二种表述：在任何时刻，电路中任一节点上的各支路电流代数和恒等于零，即∑ I = 0。
一般可在流入节点的电流前面取“+”号，在流出节点的电流前面取“-”号，反之亦可。
例如图3-2 中，在节点A 上：I1 - I2 + I3 - I4 - I5 = 0三、在使用基尔霍夫电流定律时，必须注意：(1) 对于含有n 个节点的电路，只能列出(n - 1) 个独立的电流方程。
(2) 列节点电流方程时，只需考虑电流的参考方向，然后再带入电流的数值。
为分析电路的方便，通常需要在所研究的一段电路中事先选定(即假定)电流流动的方向，称为电流的参考方向，通常用“→”号表示。
电流的实际方向可根据数值的正、负来判断，当I > 0时，表明电流的实际方向与所标定的参考方向一致；当I < 0 时，则表明电流的实际方向与所标定的参考方向相反。
(3)若两个网络之间只有一根导线相连，那么这根导线中一定没有电流通过。
【例3-1】如图3-5 所示电桥电路，已知I1 = 25 mA，I3 = 16 mA，I4 = 12 mA，试求其余电阻中的电流I2、I5、I6。
图3-5例3-1解：在节点a 上：I1 = I2 + I3，则I2 = I1- I3 = (25 - 16) mA = 9 mA在节点d 上：I1 = I4 + I5，则I5 = I1 - I4 = (25 - 12) mA = 13 mA在节点b 上：I2 = I6 + I5，则I 6 = I2 - I5 = (9 - 13) mA = -4 mA说明：电流I2 与I5 均为正数，表明它们的实际方向与图中所标定的参考方向相同，I6 为负数，表明它的实际方向与图中所标定的参考方向相反。
知识拓展：基尔霍夫电流定律的应用举例1.对于电路中任意假设的封闭面来说,基尔霍夫电流定律仍然成立。
如图3-3 中，对于封闭面S 来说，有I1 + I2 = I3 。
2.对于网络(电路)之间的电流关系，仍然可由基尔霍夫电流定律判定。
如图3-4 中，流入电路B 中的电流必等于从该电路中流出的电流。
图3-3图3-4【课后作业】1．是非题 （1）～（2）。
2．选择题 （1）～（3）。
3．填充题（2）～（3）。
【教学反思】1、课程方面：本次任务是学习基尔霍夫电流定律，在学习之前先让学生掌握什么是节点、什么是支路、什么是回路的概念。
2、以后努力方向：在课堂教学中，让学生分小组上台做题、画图，可以提高学生的积极性。
但是，有部分学生根本无心向学，专门扰乱课堂秩序，对于这一点，我还需学习如何管理一个班，尽量了解这些学生心里的想法，尽量把学生带到课堂中来。
任务二：基尔霍夫电压定律（2课时）【课堂导入】基尔霍夫电流定律与基尔霍夫电压定律有什么不同？【前置作业】1、基尔霍夫电压定律的内容是什么？有哪两种表达形式？2、 利用∑ RI = ∑ E 列回路电压方程的原则是什么？【学生课堂展示】（学生解决前置作业）1、大部分同学通过预习课本内容及联系实际生活中遇到的情况来解决前置作业；组员之间进行分工协作、各小组长进行评分，最后由老师评分、小结。
2、知识点拓展如下：新授课一、 基尔霍夫电压定律(KVL)内容表达形式一：在任何时刻，沿着电路中的任一回路绕行方向，回路中各段电压的代数和恒等于零，即∑ U = 0沿着回路 abcdea 绕行方向，有Uac = Uab + Ubc = R1I1 + E1，Uce = Ucd + Ude = -R2I2 - E2，Uea = R3I3， 则Uac + Uce + Uea = 0即 R1I1 + E1 - R2I2 - E2 + R3I3 = 0表达形式二：上式也可写成 R1I1 - R2I2 + R3I3 = - E1 + E2对于电阻电路来说，任何时刻，在任一闭合回路中，各段电阻上的电压降代数和等于各电源电动势的代数和，即∑ RI = ∑ E二、利用 ∑ RI = ∑ E 列回路电压方程的原则(1) 标出各支路电流的参考方向并选择回路绕行方向(既可沿着顺时针方向绕行，也可沿着逆时针方向绕行)。
(2) 电阻元件的端电压为 ±RI ，当电流 I 的参考方向与回路绕行方向一致时，选取“+”号；反之，选取“-”号。
(3) 电源电动势为 ±E ，当电源电动势的标定方向与回路绕行方向一致时，选取“+”号，反之应选取“-”号。
【课后作业】1．是非题 （1）～（4）。
2．选择题 （1）～（6）。
3．填充题（2）～（5）。
4．写出基尔霍夫电流定律的内容、表达式。
5．写出基尔霍夫电压定律的内容、表达式。
【教学反思】1、课程方面：本次任务是学习基尔霍夫电压定律，再一次巩固节点、回路、支路及网孔的图 3-6 基尔霍夫电压定律的举例说明概念，根据步骤列出电压方程。
这个内容学生理解起来有点困难，还要加强练习。
2、以后努力方向：在课堂教学中，我备课时应多联系实际，讲得尽量生动些，这样才能把学生吸引到课堂上来。
一味地讲课本内容，学生感觉枯燥，很难集中精神，影响了教学效果。
任务三：支路电流法（2课时）【课堂导入】1．电路的节点、支路、回路、网孔的概念。
2．基尔霍夫电流定律、电压定律的内容和表达式。
提出问题：对于复杂电路我们可以采用什么方法来求解？【前置作业】1、什么叫支路电流法？2、其计算步骤是什么？【学生课堂展示】（学生解决前置作业）1、大部分同学通过预习课本内容及联系实际生活中遇到的情况来解决前置作业；组员之间进行分工协作、各小组长进行评分，最后由老师评分、小结。
2、知识点拓展如下：新授课一、支路电流法的概念以各支路电流为未知量，应用基尔霍夫定律列出节点电流方程和回路电压方程，解出各支路电流，从而可确定各支路(或各元件)的电压及功率，这种解决电路问题的方法称为支路电流法。
对于具有b 条支路、n 个节点的电路，可列出(n - 1)个独立的电流方程和b-(n - 1)个独立的电压方程。
二、对于n条支路，m个节点的电路，应用支路电流法解题的步骤：（1）选定各支路电流为未知量，并标出各电流的参考方向，并标出各电阻上的正、负。
（2）按基尔霍夫电流定律，列出（m - 1）个独立的节点电流方程式。
（3）指定回路的绕行方向，按基尔霍夫电压定律，列出n - ( m - 1 ) 个回路电压方程。
（4）代入已知数，解联立方程式，求各支路的电流。
（5）确定各支路电流的实际方向。
举例：【例3-2】如图3-7 所示电路，已知：E1 = 42 V，E2 = 21 V，R1 = 12 Ω，R2 = 3 Ω，R3 = 6 Ω，试求：各支路电流I1、I2、I3 。
图3-7 例3-2解：该电路支路数b = 3、节点数n = 2，所以应列出1 个节点电流方程和 2 个回路电压方程，并按照∑RI = ∑E 列回路电压方程的方法：(1) I1 = I2 + I3( 任一节点)(2) R1I1 + R2I2 = E1 + E2( 网孔1 )(3) R3I3 -R2I2 = -E2( 网孔2 )代入已知数据，解得：I1 = 4 A，I2 = 5 A，I3 = -1 A。
电流I1 与I2 均为正数，表明它们的实际方向与图中所标定的参考方向相同，I3 为负数，表明它们的实际方向与图中所标定的参考方向相反。
【课后作业】3．填充题（6），4．问答与计算题（1）、（2）。
【教学反思】1、课程方面：本次任务是在基尔霍夫电流定律、基尔霍夫电压定律的基础上学习支路电流法，这种方法对于求解支路电流是非常方便的。
掌握这个内容还需继续巩固练习。
2、以后努力方向：在课堂教学中，让学生分小组上台做题、画图，可以提高学生的积极性。
但是，有部分学生根本无心向学，专门扰乱课堂秩序，对于这一点，我还需学习如何管理一个班，尽量了解这些学生心里的想法，尽量把学生带到课堂中来。
任务四：测验（2课时）【课堂导入】我们对前面所学的内容进行一次复习，进行一次测验。
【前置作业】1、小结第一章的内容。
2、小结第二章的内容。
3、小结第三章的内容。
【学生课堂展示】（学生解决前置作业）1、大部分同学通过温习课本内容来解决前置作业；组员之间进行分工协作、各小组长进行评分，最后由老师评分、小结。
