红外热像仪的主要技术指标
红外热像仪相关技术介绍 热像仪技术指标

红外热像仪相关技术介绍热像仪技术指标红外热像仪技术在产品质量掌控和监测、设备在线故障诊断、安全保护以及节省能源等方面发挥了正在发挥侧紧要作用。
近二十年来,非接触红外热像仪在技术上得到快速进展,性能不断提高,适用范围也不断扩大,红外热像仪市场占有率逐年增长。
比起接触式测温方法,红外热成像仪有着响应时间快、非接触、使用安全及使用寿命长等优点。
红外热像仪红外热成像仪已广泛应用于安全防范系统中,并成为安全监控系统中的明星。
由于具有隐匿探测功能,不需要可见光,可以使犯罪份子不知其工作地点和存在,进而产生错误判定,导致犯罪行为被发觉。
在某些紧要单位,例如:紧要的行政中心、银行金库、机要室、档案室、军事要地、监狱等,用红外热成像仪24小时监控;并随时对背景资料进行分析,一旦发觉变化,可以适时发出警报;并可以通过智能设备的处理,对有关情况进行自动处理,并随时将情况上报,取得进一步的处理看法。
1.各种电气装置:可发觉接头松动或接触不佳,不平衡负荷,过载,过热等隐患。
这些隐患可能造成的潜在影响是产生电弧、短路、烧毁、起火。
2.变压器:可以发觉的隐患有接头松动,套管过热,接触不佳(抽头变换器),过载,三相负载不平衡,冷却管堵塞不畅。
其影响为产生电弧、短路、烧毁、起火。
3.电动机、发电机:可以发觉的隐患是轴承温度过高,不平衡负载,绕组短路或开路,碳刷、滑环和集流环发热,过载过热,冷却管路堵塞。
其影响为有问题的轴承可以引起铁芯或绕组线圈的损坏;有毛病的碳刷可以损坏滑环和集流环,进而损坏绕组线圈。
还可能引起驱动目标的损坏。
4.电气设备维护和修理检查,屋顶查漏,节能检测,环保检查,安全防盗,森林防火,无损探伤,质量掌控,医疗检查等等也很有效益。
在科研领域紧要应用包括:汽车讨论进展-射出成型、模温掌控、剎车盘、引擎活塞、电子电路设计、烤漆;电机、电子业-印制电路板热分布设计、产品牢靠性测试、电子零组件温度测试、笔记本电脑散热测试、微小零组件测试;引擎燃烧试验风洞试验;目标物特征分析;复合材料检测;建筑物隔热、受潮检测;热传导讨论;动植物生态讨论;模具铸造温度测量;金属熔焊讨论;地表/海洋热分布讨论等。
红外热像仪的组成

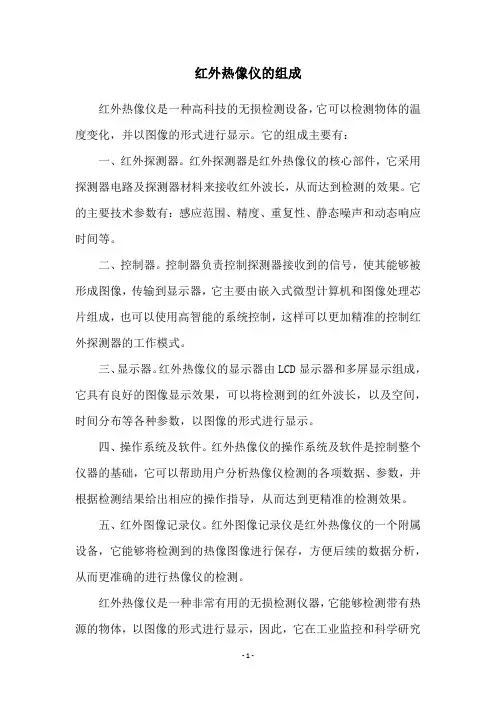

红外热像仪的组成
红外热像仪是一种高科技的无损检测设备,它可以检测物体的温度变化,并以图像的形式进行显示。
它的组成主要有:
一、红外探测器。
红外探测器是红外热像仪的核心部件,它采用探测器电路及探测器材料来接收红外波长,从而达到检测的效果。
它的主要技术参数有:感应范围、精度、重复性、静态噪声和动态响应时间等。
二、控制器。
控制器负责控制探测器接收到的信号,使其能够被形成图像,传输到显示器,它主要由嵌入式微型计算机和图像处理芯片组成,也可以使用高智能的系统控制,这样可以更加精准的控制红外探测器的工作模式。
三、显示器。
红外热像仪的显示器由LCD显示器和多屏显示组成,它具有良好的图像显示效果,可以将检测到的红外波长,以及空间,时间分布等各种参数,以图像的形式进行显示。
四、操作系统及软件。
红外热像仪的操作系统及软件是控制整个仪器的基础,它可以帮助用户分析热像仪检测的各项数据、参数,并根据检测结果给出相应的操作指导,从而达到更精准的检测效果。
五、红外图像记录仪。
红外图像记录仪是红外热像仪的一个附属设备,它能够将检测到的热像图像进行保存,方便后续的数据分析,从而更准确的进行热像仪的检测。
红外热像仪是一种非常有用的无损检测仪器,它能够检测带有热源的物体,以图像的形式进行显示,因此,它在工业监控和科学研究
领域有着广泛的应用,它的组成主要包括红外探测器、控制器、显示器、操作系统及软件以及红外图像记录仪等,它们协作一起,形成了红外热像仪的完整组成。
各类红外仪器的技术参数

密封
IP54 IEC 529
冲击
25G, IEC68-2-29
振动
2G; IEC68-2-6
接口
USB2.0
图像(红外和可见光)、测量数据、语音注释传输至PC机
2、远距离红外测温仪技术参数(适合项目7)
用于测量输电线路接头及线路温度、变电站电气设备接头温度、铁路供电系统中接触网线路温度。
测量范围
0℃-300℃
测量精度
≤5%
辐射率
0.6-1.0
瞄准方式
12.5倍光学瞄准
工作距离
5m-75m
距离系数
1000:1
分辨率
1°
使用环境温度
0℃-40℃
电源
5#电池6节
测量角度
方位角
俯角
仰角
3、手持式红外热像仪技术参数(适合项目2、4、6)
探测器
探测器类型
非制冷焦平面(384×288像素,25μm)
测温范围
-20℃~350℃
精度
±2℃或读数的±2%
测温模式
点分析功能,自动搜索最高温和最低温
发射率
0.01至1.00可调,相对湿度等各项参数可调
自动模式
根据距离,湿度,大气辐射及光学镜头自动调节校正
光学传输校正
根据探测器信号自动校正
工作环境参数
工作温度
-20℃to60℃
存储温度
-20℃to60℃
湿度
与其它气体无交叉灵敏性(灵敏度)
湿度:从0–100% rh不受影响,非冷凝物,无中毒 %
操作
锂离子电池(> 8小时的操作时间)
在100-265 AC V 50/60Hz之间充电
flir t1040 技术参数

flir t1040 技术参数
摘要:
一、FLIR T1040 简介
二、FLIR T1040 技术参数
1.红外分辨率
2.视场角
3.最小焦距
4.测量范围
5.激光指示器
6.图像帧率
7.储存和传输
三、FLIR T1040 的应用领域
正文:
FLIR T1040 是一款由FLIR 公司生产的红外热像仪,它具有出色的红外分辨率和广阔的视场角,被广泛应用于各种领域。
首先,FLIR T1040 的技术参数非常出色。
其红外分辨率为1024x768,视场角为25°x19°,可以清晰地捕捉到目标物体的红外图像。
最小焦距为0.5 米,可以实现对小目标的清晰成像。
测量范围为-20°C 至+250°C,可以满足大部分场景的测量需求。
此外,它还配备了激光指示器,方便用户进行精确对焦。
图像帧率为9Hz,可以实时捕捉到目标的动态信息。
储存和传输方面,FLIR T1040 支持JPEG 格式图像储存和USB 接口数据传输,方便用户进行
数据记录和分析。
其次,FLIR T1040 的应用领域非常广泛。
它可以用于工业检测,如设备故障排查、电气线路检测等;也可以用于建筑诊断,如墙体保温效果评估、屋顶渗漏检测等;还可以用于环境监测,如森林火险预警、大气污染检测等。
红外热像仪主要技术参数

红外热像仪主要技术参数1.分辨率:红外热像仪的分辨率是指它可以检测到并显示的最小温度差异。
一般来说,分辨率越高,红外热像仪就能提供更准确和清晰的图像。
分辨率通常以温度差异的最小测量单位表示,比如0.1°C。
2.温度测量范围:红外热像仪的温度测量范围表示它可以测量的最低和最高温度。
一些低端的红外热像仪的温度测量范围可能只有几十摄氏度,而高端的红外热像仪则可以测量到上千摄氏度的温度范围。
3.帧率:帧率是指红外热像仪在一秒钟内可以拍摄和显示的图像帧数。
高帧率可以提供更流畅和清晰的图像,而低帧率可能会导致图像模糊。
4.聚焦方式:红外热像仪的聚焦方式决定了它可以检测到的目标距离范围。
一些红外热像仪具有手动聚焦的功能,用户可以通过调整焦距来获取清晰的图像,而其他红外热像仪具有自动聚焦功能,可以更方便地获得清晰的图像。
5.可视光照相机:一些高端的红外热像仪配备了可视光照相机,可以在红外热像仪图像上叠加显示可视光图像,以提供更直观和全面的信息。
6.图像和视频保存功能:一些红外热像仪具有内置存储功能,可以将图像和视频保存到内部存储器或外部存储卡中。
这使得用户可以随后进行分析和报告编制。
7.接口和通信:红外热像仪通常还配备有各种接口,比如USB、HDMI或无线通信接口,以便用户可以快速传输图像和数据,并与其他设备进行连接。
8.电池寿命:红外热像仪通常使用可充电电池供电,其电池寿命决定了使用时间的长短。
一些高端的红外热像仪具有长时间的电池寿命,可以持续使用数小时。
总结起来,红外热像仪的主要技术参数包括分辨率、温度测量范围、帧率、聚焦方式、可视光照相机、图像和视频保存功能、接口和通信、电池寿命等。
这些参数决定了红外热像仪的性能和适用范围,用户可以根据自己的需求选择适合的红外热像仪。
谈谈无人机红外热像仪

红外热像仪的主要参数解析新一代红外热像仪的基本结构解析介绍红外热像仪的构成一直以来都是众多群体关注的焦点,想要在后期选购以及使用过程当中发挥更好的效用,那么针对红外热像仪装置的基本结构以及使用常识就需要有着深入了解。
下面我们就来听听专业人士的简单分析介绍。
红外热像仪的基本构成第一、红外镜头,是帮助设备进行接收以及汇聚被测物体,所发射、散发出来的红外辐射能量第二、红外探测器组件是整个设备当中比较关键的结构,它的存在可以把热辐射型号变成电信号,传递给使用者或是商家用户。
第三、电子组件主要是为了帮助电信号进行相关的特殊处理。
第四、显示组件的存在是为了让使用者可以更好的看到相关数据图像,并且也进一步将电信号通过处理之后,转换为了可见光图像;第五、系统软件是热像仪当中不能缺失的一部分,在操作过程当中采集到的温度数据,需要通过系统软件从而转换成我们所要的温度读数以及图像。
红外热像仪的使用须知事项第一、想要在后期当中拥有一个较好的使用效果,那么就应该选择专业正规厂家购买红外热像仪装置,这样不仅性能和品质有着可靠保障,还能确保整个设备在后期使用过程当中,遇到任何问题,都会得到有效的解决。
第二、测温范围的确定可以说是后期操作时的一个关键,因为每个用户的使用条件不同,这个时候测温范围的确定也不一样。
尽可能在确定的时候,将所有的条件和因素都考虑周全,不要过窄也不要太宽。
第三、确定目标尺寸问题,因为所有的被检测物体可能存在大大小小尺寸不同的情况,这个时候必须确定好被检测尺寸大小,尽可能保持被检测目标的尺寸超过视场大小的一半最好,如果被检测的目标尺寸小于视场,很容易导致数据出现错误,并且出现误差现象。
这两年来,不同厂家推出的红外热像仪的构成成为了众多商家都非常关注的信息,希望通过上面的简单介绍,可以让各位使用者掌握基本的红外热像仪结构以及使用须知事项,在后期作出更为正确的操作程序。
热成像仪的基本工作原理以及使用须知事项现在热成像仪的应用范围非常广泛,随着热成像仪的工作原理得到了大家的肯定,让我们也见证了这类检测设备在不同领域内发挥的关键效用。
红外热像仪技术参数

红外热像仪产品规格:1.★配有标准镜头的 IFOV(空间分辨率):≤1.31 mRad;2.红外像素: 320 x 240(76,800 像素)—或 640 x 480(利用超像素技术);3.超像素:在热像仪上和软件内,捕捉并结合 4 倍数据以生成 640 x 480 的图像;4.MultiSharp™多点对焦:可同一张图像中拍摄整个视角中的近距离和远距离的目标;serSharp®激光自动对焦:通过激光瞄准,直接对焦至需要测量的目标;6.激光测距仪:计算热像仪到目标的距离,并显示在屏幕上,30 米以内;7.手动对焦:有;8.显示屏:3.5 英寸以上触摸屏;9.可单手操作设计;10.数码变焦: 2 倍和 4 倍;11.标准镜头角度:24°x 17°。
温度测量1.温度测量范围:包含-20 °C 至 +1200 °C;2.精度:±2 °C 或 2% (在标称温度 25 °C 下,取较大数值);3.热敏度 (NETD):≤0.05 °C(50 mK),目标温度 30°C;4.过滤器模式(NETD 提高):≤0.03 °C(30 mK),目标温度 30°C;5.有屏显发射率校正;6.有屏显反射背景温度补偿;7.有屏显传输校正;8.温度点:高低温自动捕捉,三个可移动点,三个可移动框。
其他参数1.融合技术:具备红外图像和可见光图像融合功能,融合程度分三级可调;2.画中画 (PIP):有;3.内置数字照相机(可见光):500 万像素;4.水平和跨度:自动和手动可选;5.存储方式选择:具备3GB 板载内存,8GB 微型 SD 存储卡,外接U 盘三种存储方式;6.图像捕捉、查看、保存机制:有;7.语音附注:每幅图像最长 60 秒的录音;可在热像仪上回放查看,内置麦克风和扬声器;★8.可见光相片注释:有,3 个图像以上;9.视频录制:可在热像仪上录制标准和辐射视频,辐射视频包含温度数据;10.视频文件格式:非辐射(MPEG 编码 .AVI)和全辐射 (.IS3);11.视频流输出:有,可通过USB 数据线、HDMI 视频、WiFi 传输;12.远程控制操作:有,通过电脑SmartView ®软件控制;8913.无线连接:可通过WiFi 至 PC、iPhone®和 iPad®(iOS 4s 及更新版本);14.自动捕捉:有,用户可设置间隔时间自动拍摄;15.防护等级:IP54;16.防跌落:产品可承受2 米跌落;17.分析软件:配备,不限制安装次数,适用于Win7 以上操作系统。
红外热成像仪技术要求

红外热成像仪技术要求红外热成像仪是一种可以实时检测和显示物体表面温度分布的仪器。
它利用红外辐射特性,通过感应物体表面的红外辐射信号,并将这些信号转化为热像图,从而展示出物体表面的温度分布情况。
红外热成像仪广泛应用于军事、医学、航空、能源、建筑等领域,其良好的热像图质量和高灵敏度是其受欢迎的特点。
为了满足用户的需求,红外热成像仪有一些技术要求。
首先,红外热成像仪需要具备高分辨率。
高分辨率是衡量红外热成像仪成像能力的重要指标之一。
它决定了红外热成像仪在检测过程中能够分辨的最小温度差异,分辨率越高,红外热成像仪的显示图像就越清晰。
一般来说,红外热成像仪的分辨率应该在100mK以下,以确保精确地探测到物体表面的微小温度差异。
其次,红外热成像仪需要具备广泛的温度测量范围。
红外热成像仪用于检测不同物体的表面温度,所以需要具备较广的测量范围。
一般而言,红外热成像仪的测量范围应该在-20℃到+2000℃之间,以满足不同行业和领域的需求。
第三,红外热成像仪需要具备高的热灵敏度。
热灵敏度是衡量红外热成像仪对微小温度变化的灵敏程度的指标。
热灵敏度越高,红外热成像仪对温度变化的检测能力就越好。
一般来说,热灵敏度应该在0.05℃以下,以确保红外热成像仪能够准确地捕捉到温度的微小变化。
第四,红外热成像仪需要具备高的帧率。
帧率是指红外热成像仪在单位时间内能够采集和显示的画面数量。
高帧率可以保证红外热成像仪在实时监测中能够提供流畅而清晰的热像图,从而更好地抓取温度变化。
一般而言,红外热成像仪的帧率应该在30帧/秒以上,以满足实时监测的需求。
最后,红外热成像仪还需要具备易操作、可靠性高和耐用性强等特点。
易操作性是指红外热成像仪的使用和操作是否简便方便,可靠性高是指红外热成像仪在长时间使用中是否能够稳定工作,耐用性强是指红外热成像仪的耐用程度。
这些特点都能够保证红外热成像仪的稳定性和可靠性,提供准确的温度检测结果。
综上所述,红外热成像仪技术要求包括高分辨率、广泛的温度测量范围、高热灵敏度、高帧率、易操作、可靠性高和耐用性强等方面。
红外热像仪测温参数

红外热像仪测温参数1.温度测量范围:2.温度分辨率:温度分辨率是指红外热像仪能够分辨的最小温度差。
通常以摄氏度表示,较高的温度分辨率意味着热像仪可以检测到较小的温度变化。
温度分辨率通常在0.1摄氏度到0.05摄氏度之间。
当测量对象温度较低或变化较小时,要选择温度分辨率较高的红外热像仪。
3.测温精度:测温精度是指红外热像仪测量温度与实际温度之间的误差。
一般以摄氏度或百分比表示,精度越高,则测量的温度越接近真实值。
不同型号的红外热像仪具有不同的测温精度,一般在2摄氏度到5摄氏度之间。
4.镜头视场角:镜头视场角是指红外热像仪的镜头所能够观测到的视场范围。
较宽的视场角意味着可以观测到更大范围的温度分布情况。
一般来说,镜头视场角在10度到60度之间。
5.测量距离:测量距离是指红外热像仪能够测量的最远距离。
不同型号的热像仪具有不同的测量距离,一般可以从几米到几十米不等。
测量距离的选择应该根据实际应用场景来确定,确保能够准确测量所需的目标物体温度。
6.温度测量模式:温度测量模式是指红外热像仪在测量温度时使用的算法或方法。
常见的温度测量模式包括点测温、区域测温和线测温等。
点测温适用于需要测量特定位置的温度;区域测温适用于测量区域的平均温度;线测温适用于测量物体表面的温度分布情况。
不同的测量模式可以根据实际需求进行选择。
7.储存和传输数据:红外热像仪可以将测量到的数据保存或传输给其他设备进行分析和处理。
一些高级的热像仪可以通过USB、无线或蓝牙等方式将数据传输给计算机或其他设备。
此外,一些热像仪还具有内置存储器,可以将数据保存在设备本身。
储存和传输数据的功能使得用户可以对测量数据进行后续分析和处理。
红外热像仪测温参数是选择红外热像仪的重要参考指标,根据不同的应用场景和需求,用户可以根据以上参数进行选择和比较。
同时,还应该考虑热像仪的价格、易用性、耐用性、品牌和售后服务等因素,以获得最佳的使用体验。
热像仪的参数都有哪些

热像仪的参数都有哪些热像仪是一种基于红外辐射原理的非接触式测温仪器。
它可以检测温度分布,检测缺陷和监测电气、机械设备的运行情况。
在工业、电力、建筑、交通等领域有着广泛的应用。
在使用热像仪时,为了保证其测温的精确性和准确性,需要掌握一些关键的参数。
本文将介绍热像仪的主要参数。
温度测量范围温度测量范围是指热像仪能够测量的最高温度和最低温度的范围。
通常,热像仪的温度测量范围为-20°C至+1,200°C。
不同型号的热像仪温度测量范围不同,用户在选择时要根据自己的需求进行选择。
温度分辨率温度分辨率是指热像仪能够分辨出的最小温度差异。
通常,热像仪的温度分辨率为0.1°C或0.01°C。
温度分辨率越高,热像仪的测量精度越高。
热敏感元件热敏感元件是热像仪的核心部件,也是热像仪测温的关键。
热像仪的热敏感元件通常采用微堆或热电偶。
其中,微堆灵敏度高,响应速度快,但价格较高;热电偶则价格较低,但响应速度稍慢。
焦距和视场角焦距和视场角是热像仪的两个重要参数。
焦距是指热像仪镜头到被测物体之间的距离,通常采用固定焦距或手动变焦功能。
视场角是指测量范围的视场大小,通常热像仪的视场角为30°×20°或45°×35°。
像素分辨率像素分辨率是指热像仪成像传感器的像素数量。
通常,热像仪的像素分辨率为160×120、320×240或640×480。
像素分辨率越高,热像仪的成像质量越好,细节表现越清晰。
采样频率采样频率是指热像仪在一定时间内采集数据的次数。
通常,热像仪的采样频率为9 Hz至30 Hz,不同的应用场景需要不同的采样频率来保证测量精度。
存储容量存储容量是指热像仪内部存储或外接存储卡的容量。
存储容量的大小不同,从几百兆到几千兆不等。
在选择热像仪时,需要根据用户的需求来选择存储容量大小。
录制格式热像仪所采集的数据可以通过内置的存储介质或USB接口传输到计算机。
防红外指标

防红外指标通常指红外热像仪的关键指标,包括以下几项:
1.温度分辨率:即红外热像仪能够分辨的最小温度差异,通常以mK为单位。
2.空间分辨率:红外热像仪的探测器对场景的细节的解析能力,通常以像素
为单位。
3.热灵敏度:红外热像仪对微弱红外辐射的探测能力,通常以mK为单位。
4.动态范围:红外热像仪能够显示的最大和最小温度差值,通常以温度单位
(如摄氏度或华氏度)表示。
5.波段范围:红外热像仪可以接收的红外波段范围,通常以微米(μm)为单位。
6.光圈与焦距:红外热像仪的光学系统,光圈是用来控制光通量,焦距则是
决定图像的清晰度。
7.稳定性:红外热像仪在长时间工作或处于复杂环境条件下的性能稳定性。
8.抗干扰能力:红外热像仪对于电磁干扰、环境噪声等外部因素的抵抗能力。
9.操作便捷性:红外热像仪的操作界面设计、按键布局、使用手册等因素,
直接影响到使用便捷性。
10.环境适应性:红外热像仪在不同环境条件下的性能表现,包括温度、湿度、
压力等。
11.耐用性与维护性:红外热像仪的使用寿命、可靠性以及是否易于维护也是
选择时需要考虑的因素。
12.安全性:红外热像仪的安全性包括电气安全、机械安全以及使用安全等方
面。
红外测温仪技术总结,红外测温仪技术知识

红外热成像测温仪技术总结1 红外成像测温仪红外热像仪探测器分为:非制冷640×480探测器和非制冷320×240探测器,能够提供清晰的红外图像。
1.1主要技术指标及功能特点1.1.1技术指标表1 红外成像测温仪技术指标1.1.2功能特点a)温度自动校正;b)拍照,SD卡存储(32GB)。
c)激光定位;d)显示器显示中心点温度测量值、全屏最高温度测量值、温度报警阈值、电池电量、色柱;e)实时追踪最高温点,具备过热现象自动判别,超出设置告警温度值即可发出蜂鸣器报警;f)报警温度阈值可调节(以1℃为单位);g)低电量报警(小于5%);1.2系统组成及工作原理测温型红外热像仪由成像部分、显示部分、按键控制部分三部分组成。
系统原理框图如图2所示。
图2 测温型红外热像仪原理框图测温型红外热像仪工作原理:外界景物的红外辐射经光学系统聚焦到红外焦平面探测器的光敏面上,探测器里的红外光电转换阵列完成将光信号转换成电信号,经A/D采样,将图像信息转换成数字信息。
这些数字信息经过图像非均匀性校正、坏点替换、图像滤波等算法处理后,在FPGA的时序控制下将图像显示到显示器上。
拍照,图像数据直接从处理器写入SD卡。
1.3分系统设计1.3.1红外成像部分(1)红外探测器测温型红外热像仪选用进口凝视红外焦平面非制冷非晶硅探测器。
目前,国内红外焦平面探测器的发展与国外差距还很大,相比而言,国外技术更成熟。
本系统采用的探测器为国外著名红外探测器厂商最新产品,购货渠道畅通,能够批量进口,易于购买,不仅能够支持该项目的顺利研制,还能够实现批量装备,是高性能要求的军事装备应用首选探测器。
测温型红外热像仪选用探测器主要技术指标如下:类型:微测辐射热计;探测器材料:非晶硅;探测元(像素)数目:320×240、640×480;像元尺寸:17μm;响应波段:8~14μm;a)红外光学设计红外光学部分采用了透射式光学系统,满足轻量化要求的同时通过光学被动补偿方式,使系统能够在-40℃~+80℃温度范围内良好成像。
红外热像仪技术参数

红外热像仪产品规格:1.★配有标准镜头的 IFOV(空间分辨率):≤1.31 mRad;2.红外像素: 320 x 240(76,800 像素)—或 640 x 480(利用超像素技术);3.超像素:在热像仪上和软件内,捕捉并结合 4 倍数据以生成 640 x 480 的图像;4.MultiSharp™多点对焦:可同一张图像中拍摄整个视角中的近距离和远距离的目标;serSharp®激光自动对焦:通过激光瞄准,直接对焦至需要测量的目标;6.激光测距仪:计算热像仪到目标的距离,并显示在屏幕上,30 米以内;7.手动对焦:有;8.显示屏:3.5 英寸以上触摸屏;9.可单手操作设计;10.数码变焦: 2 倍和 4 倍;11.标准镜头角度:24°x 17°。
温度测量1.温度测量范围:包含-20 °C 至 +1200 °C;2.精度:±2 °C 或 2% (在标称温度 25 °C 下,取较大数值);3.热敏度 (NETD):≤0.05 °C(50 mK),目标温度 30°C;4.过滤器模式(NETD 提高):≤0.03 °C(30 mK),目标温度 30°C;5.有屏显发射率校正;6.有屏显反射背景温度补偿;7.有屏显传输校正;8.温度点:高低温自动捕捉,三个可移动点,三个可移动框。
其他参数1.融合技术:具备红外图像和可见光图像融合功能,融合程度分三级可调;2.画中画 (PIP):有;3.内置数字照相机(可见光):500 万像素;4.水平和跨度:自动和手动可选;5.存储方式选择:具备3GB 板载内存,8GB 微型 SD 存储卡,外接U 盘三种存储方式;6.图像捕捉、查看、保存机制:有;7.语音附注:每幅图像最长 60 秒的录音;可在热像仪上回放查看,内置麦克风和扬声器;★8.可见光相片注释:有,3 个图像以上;9.视频录制:可在热像仪上录制标准和辐射视频,辐射视频包含温度数据;10.视频文件格式:非辐射(MPEG 编码 .AVI)和全辐射 (.IS3);11.视频流输出:有,可通过USB 数据线、HDMI 视频、WiFi 传输;12.远程控制操作:有,通过电脑SmartView ®软件控制;8913.无线连接:可通过WiFi 至 PC、iPhone®和 iPad®(iOS 4s 及更新版本);14.自动捕捉:有,用户可设置间隔时间自动拍摄;15.防护等级:IP54;16.防跌落:产品可承受2 米跌落;17.分析软件:配备,不限制安装次数,适用于Win7 以上操作系统。
红外热像仪的参数

红外热像仪的参数红外热像仪(infrared thermal imager)是一种通过测量目标物体辐射出的红外辐射来生成图像的设备。
它可以测量物体表面的温度,并以不同的颜色表示不同温度区域,从而提供了对目标物体的热分布和温度信息的可视化。
红外热像仪的参数会直接影响其测温精度、测距范围、分辨率和帧率等性能。
下面将详细介绍红外热像仪的主要参数及其意义。
1. 温度测量范围(Temperature Measurement Range):红外热像仪可以测量的物体温度范围。
不同型号的红外热像仪在温度测量范围上有所差异,一般常见的范围为-20℃至+1500℃,有些高端的产品的测量范围更广。
2. 温度测量精度(Temperature Measurement Accuracy):红外热像仪的温度测量精度是指其对物体真实温度的测量准确度。
一般情况下,精度会根据测量温度范围的不同而有所变化,通常为±2℃或±2%。
3. 热像仪分辨率(Detector Resolution):热像仪的分辨率指的是图像传感器的像素数量,通常用水平像素数和垂直像素数表示。
一般来说,分辨率越高,图像细节越清晰,能够提供更准确的温度信息。
常见的分辨率有320x240、640x480、1024x768等。
4. 图像显示分辨率(Display Resolution):图像显示分辨率指的是热像仪显示屏的像素数量。
与热像仪的分辨率不同,显示分辨率对于观察图像的清晰度和细节展示也起到重要作用。
5. 帧率(Frame Rate):帧率是指红外热像仪每秒钟能够采集并处理的图像帧数。
帧率越高,显示的图像就越流畅,对于实时监测和追踪运动目标非常重要。
一般情况下,帧率可以从9Hz到60Hz不等。
6. 带宽(Spectral Range):带宽反映了红外热像仪在测量红外辐射时的灵敏度范围。
不同型号的热像仪的带宽范围也有所差异,一般从3μm到15μm。
红外热像仪的主要参数

红外热像仪的主要参数作为典型的高端应用设备,随着制造工艺的不断精进,红外热像仪的各方面性能在现今有了超级明显的提升,在这里就系统介绍一下红外热像仪的主要参数。
1、帧频帧频是指1秒钟内,热像仪能够完成图像拍摄、处置、显示的数量。
传感器响应越快,内部电路处置速度越高,则可实现的帧频越大。
高帧频的热像仪适合抓拍高速物体的温度场散布。
比较适合于科研和军工研究。
2、像素阵列和像元间距目前的红外热像仪探测器为非制冷焦平面探测器,其生产进程中在氧化钒或多晶硅材料上加工出阵列排布的传感器单元,每一个单元之间有必然的间距。
3、测温准确度精度是指在红外热像仪在环境、温度、湿度、距离、辐射率校正的情况下,红外热像仪测温的最大误差与仪器量程之比的百分数。
4、显示方式这一点,据专业人士介绍,一般是指热像仪屏幕的显示是黑白显示仍是伪彩显示。
5、温度测定范围对于热像仪来讲,正常工作的进程中,老是会有必然的温度测定范围,它是指测定温度的最低限与最高限的温度值的范围。
6、温度分辨率温度分辨率具体是指衡量红外热像仪的重要参数指标,温度分辨率是指探测器对被测物体温度转变感应的灵敏程度。
温度分辨率越小越好。
温度分辨率的计量和测定是在特定的条件下的完成的。
7、扫描制式和最大工作时间这二者往往是人们比较容易忽略的参数,前者是指一般为我国标准电视制式,PAL制式。
后者则是指热像仪允许持续的工作时间。
红外夜视热像仪在近10年取得常驻的发展,美国知名的军工企业RNO可以说功不可没。
RNO与美国军方的合作,另外一方面也推动了红外夜视热像仪在民用方面的发展。
RNO的HC系列红外夜视热像仪,可以说在美国军队众口皆碑。
知名度超级高。
在市面咱们能够见到的更多的顶级热成像夜视仪,应该是RNO品牌,其产品大多是美国军转民的产品,所以性能上超级卓越。
RNO的主力产品是双筒热成像夜视仪,效果确实超级好,价钱也不菲。
在国内咱们能见到的是RNO的HC系列双筒热成像夜视仪,包括HC-336和HC-640. 其中HC-336又分为HC336-3和HC336-5两个型号,价钱大约在10-20万元人民币。
红外热像仪装置性能指标要求

红外热像仪装置性能指标要求
1.采购项目产品描述:
红外热像仪装置作为科研型仪器设备,其主要包括:红外热像仪主机、精密红外镜头、相关扩展功能软件包等。
本次政府采购只涉及红外热像仪装置的采购。
2.红外热像仪装置技术指标:
2.1 热图像素不低于120万像素。
2.2 热灵敏度不低于30mK;
2.3测量精度不大于±1°C。
2.4 光谱响应范围:7.5~14um
红外成像速率:50/60Hz
最高红外热图像实时采集速率可达60Hz
温度测量范围:-40~+1200°C。
2.5 内置实时存储器不小于500MB,并具有可扩展功能。
2.6 具备连续记录动态场景和随机重放分析功能。
红外热像仪有哪些主要技术参数

红外热像仪有哪些主要技术参数1.温度测量范围:红外热像仪的温度测量范围通常是从-20°C至+2000°C。
这意味着它可以测量从低到极高的温度,适用于不同的应用领域。
2.温度分辨率:温度分辨率是红外热像仪测量温度的最小单位。
通常情况下,其温度分辨率在0.1°C至0.05°C之间。
分辨率越高,热像仪可以提供更准确的温度数据。
3.空间分辨率:空间分辨率是红外热像仪能够分辨物体细节的能力。
它通常以像素为单位来表示。
常见的空间分辨率有160x120、320x240和640x480等,像素越高,热像仪可以提供更详细的图像。
4.帧速率:帧速率是指红外热像仪每秒能够捕捉并显示的图像数量。
一般来说,帧速率在9Hz到60Hz之间,较高的帧速率可以提供更流畅的图像。
5.调焦方式:红外热像仪通常具有自动或手动调焦功能。
自动调焦可以根据物体距离实时进行焦距调整,从而获得清晰的图像。
手动调焦则需要用户根据需要进行手动操作。
6.颜色图谱:红外热像仪可以通过不同的颜色图谱来表示不同的温度区域。
常见的颜色图谱有灰度、彩虹、铁红、高对比度等。
选择合适的颜色图谱可以更好地展示温度分布。
7.存储方式:红外热像仪通常具有内置的存储设备,可以将获取的图像和数据保存下来。
存储方式可以是内置存储卡或可外接USB存储设备等。
8.视场角:视场角指的是红外热像仪可以观察到的范围。
视场角越大,热像仪可以覆盖更广阔的区域,同时需要注意视场角和空间分辨率的关系,高视场角可能会牺牲一些空间分辨率。
9.电池寿命:红外热像仪通常使用可充电电池供电,电池寿命是指一次充电可以支持红外热像仪连续工作的时间。
不同的热像仪电池寿命会有所不同,一般在2小时到8小时之间。
10.图像输出方式:红外热像仪通常可以通过USB、HDMI或Wi-Fi等方式将图像输出到计算机或其他设备上进行分析和处理。
综上所述,红外热像仪的主要技术参数包括温度测量范围、温度分辨率、空间分辨率、帧速率、调焦方式、颜色图谱、存储方式、视场角、电池寿命和图像输出方式等。
红外热像仪主要技术参数

红外辐射,通过光电转换和信号处理等手段转化为人眼可见的红外热图像。
被动红外摄像机
主动红外摄像机
红外热成像原理
红外探测器的分辨率: 分辨率是衡量热像仪探测器优劣的一个重要参数,表示了探测器焦平
面上有多少个单位探测元。目前市场主流分辨率为160×120,384×288 等,此外还有320×240,640×480等。分辨率越高,成像效果也就越清 晰。
160×120分辨率红外图
384×288分辨率红外图
红外热成像原理
视场角(FOV): 视场角是由镜头系统主平面与光轴交点看景物或看成像面的线长度时
所张的角度,通俗的说,镜头有一个确定的视野,镜头对这个视野的高度 和宽度的张角称为视场角。
红外热成像原理
焦距(镜头大小): 透镜中心到其焦点的距离,通常用f表示。焦距的单位通常用mm(毫米
)来表示,一个镜头的焦距一般都标在镜头的前面,如f=50mm(这就是我 们通常所说的“标准镜头”),28-70mm(我们最常用的镜头)、70210mm(长焦镜头)等。焦距越大,可清晰成像的距离就越远。
红外热成像原理
噪声等效温差(NETD): 热像仪对测度图案进行观察,当系统的基准电子滤波器输出的信号电
同一目标的热图像和可见光图像是不同,它不是人眼所能看到的可见 光图像,而是目标表面温度分布图像,或者说,红外热图像是人眼不能直 接看到目标的表面温度分布,变成人眼可以看到的代表目标表面温度分布 的热图像。
红外热成像原理
4.红外热像仪基本技术参数解释
红外热像仪分类: 按照工作温度分为制冷型和非制冷型 按照功能分为测温型和非测温型
红外热像仪有哪些主要技术参数?
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
红外热像仪的主要技术指标
1.视场视场是光学系统视场角的简称。
它表示能够在光学系统像平面视场光阑内成像的空间范围,当目标位于以光轴为轴线,顶角为视场角的圆锥内的(任一点在一定距离内)时候可以被光学系统发现,即成像于光学系统像平面的视场光阑内。
物体能在热成像仪中成像的物空间的最大张角叫做视场。
2.光谱响应红外探测器对各个波长的入射辐射的响应称为光谱响应。
一般热成像仪的响应波长为8~14μm。
3.空间分辨率热成像仪对目标空间形状的分辨能力。
本行业中通常以mrad(毫弧度)的大小来表示。
mrad的值越小,表明其分辨率越高。
弧度值乘以半径约等于弦长,即目标的直径。
如1.3 mrad的分辨率意味着可以在100m的距离上分辨出13厘米的物体。
4.温度分辨率温度分辨率是指热红外热成像仪能从背景中精确的分辨出目标辐射的最小温度。
通常使用NETD (噪声等效温差)来表述该性能指标,NETD越小,温度灵敏度越高。
5.帧频帧频是热成像仪每秒钟产生完整图象的画面数,单位为Hz。
一般帧频为25Hz 。
6.探测识别和辨认距离探测距离是能将目标与背景及一些引起注意的目标清晰分别开来的最大临界;识别距离是将探测的目标能大致分出种类的距离,如是车辆还是舰船;辨认距离是在分别出种类的基础上的细分,如车辆是坦克还是汽车。
7.显示记录方式显示记录方式是指可支持显示设备及数据记录方式。
我司在线式热成像仪可使用PC端软件控制观测也可直接连接显示屏观看,并可保存图片、视频和温度数据。
