轴承装配工艺
深沟球轴承的装配工艺
深沟球轴承的装配工艺深沟球轴承是一种常见的机械零件，广泛应用于工业、建筑、交通等领域。
其在机械传动中起着关键的支撑和转动作用。
由于深沟球轴承的制造和装配工艺对轴承的质量和使用寿命有着至关重要的影响，因此，了解深沟球轴承的装配工艺显得尤为重要。
深沟球轴承的种类深沟球轴承通常包括浅沟球轴承、带盖子深沟球轴承和不带盖子深沟球轴承等多种种类。
其中，浅沟球轴承具有小径向尺寸，适用于机器运转速度较高的场合，而深沟球轴承具有较大的径向尺寸和载荷能力，在机械运转较为平稳的场合广泛应用。
带盖子的深沟球轴承通常应用于尘土、油污、水等环境中，而不带盖子的深沟球轴承则通常用于比较干净和密封较好的环境。
深沟球轴承的装配过程深沟球轴承的装配过程一般包括轴承的清洗、准备工作、定位、安装、测量和保养等多个步骤，具体如下：1. 清洗轴承在进行深沟球轴承的装配之前，首先需要对轴承进行清洗。
清洗的目的是为了将轴承表面的油脂、灰尘等杂质清除干净，以保证深沟球轴承运作时能够达到最佳的效果。
清洗的方法包括用清洁剂清洗或者在油中浸泡清洗。
2. 准备工作准备工作主要包括检查轴承的配合尺寸、毛坯和机器装置的合适性，确认轴承型号和数量，并准备相关安装工具和检测设备。
3. 轴承定位轴承定位是指根据轴承及其安装位置的特点，对轴承安装位置进行标记或固定，使轴承正确的定位于机床或设备上。
一般通过轴承端面的横向尺寸和外圆直径等参考进行定位。
4. 轴承安装轴承安装是指将轴承安装到机床或设备的过程。
在安装过程中，需要防止轴承发生划伤、损坏等现象，并确保轴承安装稳固。
安装完成后，需要检查轴承的转动是否灵活、轴承座是否固定牢固。
5. 轴承测量轴承测量主要是为了检查轴承的安装质量，确定轴承的旋转精度和轴承内径等参数是否达到标准，进而保证机械装置的正常运转。
通常采用测量仪器如千分尺和3D量具进行测量和比对。
6. 轴承保养轴承保养是指对轴承进行定期维护和检修，及时发现和消除故障，延长轴承的使用寿命。
轴承制造工艺及装配ppt课件
ZYS·TCC 车削加工
车削加工
车削加工是轴承套圈的半成品加工，也可以说是成型加工。
车削加工的主要目的是：
1 使加工后的套圈与最终产品形状完全相同。
2 为后面的磨削加工创造有利条件。
车削 加工
集中工序法：在一台设备上完成所有的车削工序 小批量生产 分散工序法：在一台设备上完成某一种车削工序
大批量生产
ZYS·TCC 车削加工
套圈车削加工过程示意图
毛坯
内径 端面
外径 端面
磨削 端面
外圈
倒角 车沟 车槽
磨削
外径
精车
内径 内圈
倒角
车沟
设备一般都是轴承专用车床，按分散工序法的工序流程布置
ZYS·TCC 热处理
热处理
热处理是提高轴承内在质量的关键加工工序
热处理的主要目的是：
1 通过热处理使材料组织转变，提高材料机械性能。 2 提高轴承内在质量（耐磨性、强韧性），从而提高轴承使用寿命。
2 消除金属内在缺陷，改善金属组织，使金属流线分布合理，金 属紧密度好，从而提高轴承的使用寿命。
锻造 加工
热锻 —— 金属加热到再结晶温度以上
冷锻 —— 金属在室温下变形 温锻 —— 介于热锻与冷锻之间的金属变形
大量使用
很少采用 试验阶段
ZYS·TCC 锻造加工
锻造加工
外 圈
钢材
加热 下料
1050℃～1150 ℃
等终检 装配
等终检 装配
设备一般都是数控轴承专用磨床，按分散工序法的工序流 程布置
ZYS·TCC 轴承装配
轴承装配
轴承装配是轴承生产过程中的最后工序，对轴承性能具 有重要的影响。
轴承装配的主要目的是：
机电设备维修：滑动轴承的装配
(四)轴瓦的装配
机电设备维修
• 上下两轴瓦扣合，其接触面应严密，轴瓦与轴承座的配合应适当， 一般采用较小的过盈配合，过盈量为0.01～0.05mm。轴瓦的直径不 得过大，否则轴瓦与轴承座间就会出现“加帮”现象，
• 轴瓦的直径也不得过小，否则在设备运转时，轴瓦在轴承座内会产 生颤动
机电设备维修
• 用涂色法检查轴颈与轴瓦的接触，应注意将轴上的所有 零件都装上。首先在轴颈上涂一层红铅油，然后使轴在 轴瓦内正、反方向各转二周，在轴瓦面较高的地方则会 呈现出色斑，用刮刀刮去色斑。
１）滑动轴承在装配前，应去掉零件的毛刺、锐边， 接触表面必须光滑清洁。
２）装配轴承座时，应将轴承或轴瓦装在轴承座上 并按轴瓦或轴套中心位置校正。轴承座底面与机体的 接触面应均匀紧密地接触，固定连接应可靠，设备运 转时，不得有任何松动移位现象。
３）轴转动时，不允许轴瓦或轴套有任何转动。
４）在调整轴瓦间隙时，应保证轴承工作表面有良 好的接触精度和合理的间隙。轴承与轴的配合表面接 触情况可用涂色法进行检查，研点数应符维修
• 1．间隙的作用及确定
• 轴颈与轴瓦的配合间隙有两种，一种是径向间隙， 一种是轴向间隙。径向间隙包括顶间隙和侧间隙
机电设备维修
• 顶间隙的主要作用是保持液体摩擦，以利形成油膜。 • 侧间隙的主要作用是为了积聚和冷却润滑油。在侧间隙处开油沟或
冷却带，可增加油的冷却效果，并保证连续地将润滑油吸到轴承的 受载部分，但油沟不可开通，否则运转时将会漏油。 • 轴向间隙的作用是轴在温度变化时有自由伸长的余地。
机电设备维修
• 对于采用润滑油润滑的轴承，顶间隙为轴颈直径的0.10％～0.15％； 对于采用润滑脂润滑的轴承，顶间隙为轴颈直径的0.15％～ 0.20％
电机轴承装配工艺
电机轴承装配工艺
一、前期准备工作
1.1 材料准备
电机轴承装配需要的材料有：电机轴承、油脂、清洁剂等。
1.2 工具准备
电机轴承装配需要的工具有：扳手、橡胶锤、清洁布等。
1.3 工作场所准备
电机轴承装配需要在干燥、整洁、明亮的工作场所进行，以确保操作安全和工艺质量。
二、清洗轴承
2.1 将待装配的电机轴承放入清洗槽中，加入适量清洁剂，用刷子刷洗表面污垢和油垢。
2.2 清洗完毕后，用水冲洗干净，并用干燥布擦拭干净表面。
三、润滑轴承
3.1 在轴承内部涂抹适量的润滑油或脂。
3.2 将润滑好的轴承放置于无尘环境下静置片刻，以便其充分吸收润滑油或脂。
四、安装轴承
4.1 将润滑好的轴承缓缓放入轴承座内，注意不要碰撞到轴承表面。
4.2 用橡胶锤轻敲轴承外圈，使其均匀接触座孔，确保安装牢固。
五、检查轴承
5.1 检查轴承是否安装正确，是否有松动现象。
5.2 转动轴承，检查是否灵活顺畅，并听取是否有异常声音。
六、测试电机
6.1 安装好轴承后，将电机接通电源进行测试。
6.2 测试时应注意观察电机运转情况和噪声大小，并确保电机正常工作。
七、清理工具和场地
7.1 清理使用过的工具和清洁槽等设备，并归位存放。
7.2 清理工作场所，保持干净整洁。
八、记录
8.1 记录每个电机的序号、日期、检测结果等信息，以便日后追溯和管理。
以上就是电机轴承装配的详细工艺流程。
在操作过程中需要注意安全
和质量问题，以确保产品质量符合要求。
轴承装配线的工艺要求
轴承装配线的工艺要求
轴承装配线的工艺要求如下：
1.外观检查：在轴承装配之前，必须对轴承零件进行外观检查，确保表面平整、无划痕，不得有裂纹、气泡等缺陷。
2.清洁处理：轴承零件必须进行清洁处理，以消除表面污染物和防止异物对轴承零件的影响。
3.轴承装配顺序：一般来说，轴承的安装顺序应按照下面的顺序进行：外圈、滚动体、内圈、保持架。
4.定位对中：在轴承安装之前，必须对轴承座和轴进行定位对中，在安装过程中保证不出现偏差。
5.润滑要求：在轴承装配之前，必须对轴承内部进行润滑，以保证使用寿命和性能。
润滑剂的选择应根据工作条件和负荷的不同而定。
6.轴承装配技术：在轴承装配过程中，应采用正确的工艺和技术，避免对轴承零件的损伤和变形，确保轴承在使用过程中的稳定性和可靠性。
7.严格的质量控制：在轴承装配线上应严格控制质量，确保轴承零件的尺寸和形
状误差在允许范围内，以提高轴承使用寿命和可靠性。

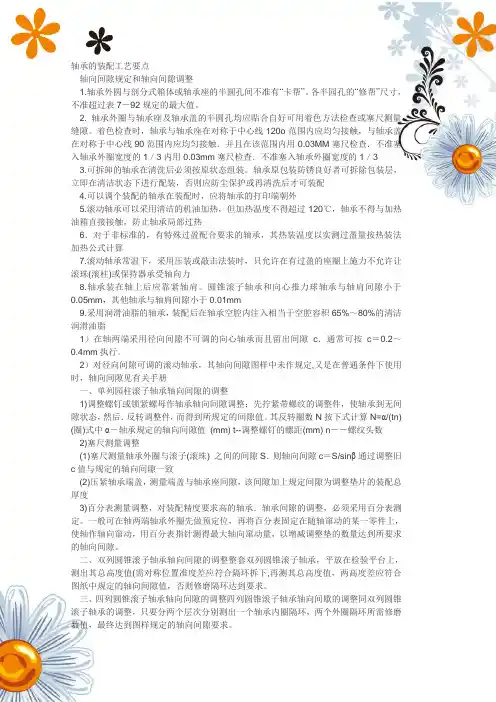

轴承的装配工艺要点
轴向间隙规定和轴向间隙调整1.轴承外圆与剖分式箱体或轴承座的半圆孔间不准有“卡帮”。
各半园孔的“修帮”尺寸，不准超过表7－92规定的最大值。
2. 轴承外圈与轴承座及轴承盖的半圆孔均应贴合自好可用着色方法检查或塞尺测量缝隙。
着色检查时，轴承与轴承座在对称于中心线120o范围内应均匀接触，与轴承盖在对称于中心线90范围内应均匀接触．并且在该范围内用0.03MM塞尺检查．不准塞入轴承外圈宽度的1／3内用0.03mm塞尺检查．不准塞入轴承外圈宽度的1／33.可拆卸的轴承在清洗后必须按原状态组装。
轴承原包装防锈良好者可拆除包装层，立即在清洁状态下进行配装，否则应防尘保护或再清洗后才可装配4.可以调个装配的轴承在装配时，应将轴承的打印端朝外5.滚动轴承可以采用清洁的机油加热，但加热温度不得超过120℃，轴承不得与加热油箱直接接触，防止轴承局部过热6．对于非标准的，有特殊过盈配合要求的轴承，其热装温度以实测过盈量按热装法加热公式计算7.滚动轴承常温下，采用压装或敲击法装时，只允许在有过盈的座圈上施力不允许让滚珠(滚柱)或保持器承受轴向力8.轴承装在轴上后应靠紧轴肩。
圆锥滚子轴承和向心推力球轴承与轴肩间隙小于0.05mm，其他轴承与轴肩间隙小于0.01mm9.采用润滑油脂的轴承，装配后在轴承空腔内注入相当于空腔容积65%～80%的清洁润滑油脂1）在轴两端采用径向间隙不可调的向心轴承而且留出间隙c．通常可按c＝0.2～0.4mm执行。
2）对径向间隙可调的滚动轴承，其轴向间隙图样中未作规定,又是在普通条件下使用时，轴向间隙见有关手册一、单列园柱滚子轴承轴向间隙的调整1)调整螺钉或锁紧螺母作轴承轴向间隙调整：先拧紧带螺纹的调整件，使轴承到无间隙状态，然后．反转调整件，而得到所规定的间隙值。
其反转圈数N按下式计算N=α/(tn) (圈)式中α－轴承规定的轴向间隙值(mm) t--调整螺钉的螺距(mm) n－－螺纹头数2)塞尺测量调整(1)塞尺测量轴承外圈与滚子(滚珠) 之间的间隙S．则轴向间隙c＝S/sinβ通过调整旧c值与规定的轴向间隙一致(2)压紧轴承端盖，测量端盖与轴承座间隙，该间隙加上规定间隙为调整垫片的装配总厚度3)百分表测量调整，对装配精度要求高的轴承．轴承间隙的调整，必须采用百分表测定。
轴承装配生产的详细工艺流程
轴承装配生产的详细工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!轴承装配生产的详细工艺流程解析轴承，作为机械设备中的重要零部件，其质量直接影响到设备的运行效率和使用寿命。
钳工工艺轴承的装配过程
钳工工艺轴承的装配过程
钳工工艺轴承的装配过程包括以下步骤：
1.清洁零件：在开始装配之前，需要将各个零件进行清洁，以确保其表面没有灰尘、油脂或其他杂物。
2.检查零件：检查轴承零件的尺寸、形状和表面质量，确保其符合要求，并排除任何缺陷或损坏。
3.润滑：在装配之前，需要在轴承的滚动部分涂上适量的润滑油或脂，以降低摩擦和磨损，并提高轴承的寿命和性能。
4.插装内圈和滚动体：将轴承的内圈靠近装配位置，并将滚动体放置在内圈和外圈之间。
5.组装封盖和密封圈：根据需要，将轴承的封盖和密封圈放置在内圈和外圈之间，确保其正确安装并提供有效的密封。
6.安装轴承：将组装好的轴承放置到相应的装配位置中，确保其与其他零件相连，并注意轴承的方向和位置。
7.预紧：根据要求，使用正确的工具和方法对轴承进行预紧，以确保其与相关零
件保持适当的紧固力。
8.测试和调整：在装配完成后，进行轴承的测试和调整，以确保其正常运转和性能符合要求。
9.最后检查和清洁：检查轴承的装配质量和外观，确保没有问题，然后清洁轴承及其周围的区域。
以上是钳工工艺轴承的装配过程的一般步骤，具体的装配流程可能会根据具体情况而有所不同。
在进行装配之前，应仔细阅读相关的装配说明和技术要求，并按照要求进行操作。
轴承装配工艺流程
轴承装配工艺流程轴承是用于减少机器部件之间摩擦的重要零件之一。
为了保证轴承的性能和质量，需要严格的装配工艺流程。
下面是一份简要的轴承装配工艺流程，包括准备工作、装配工序、检测和包装等环节。
准备工作：1. 材料准备：准备好需要装配的轴承零件和其他相关配件，保证其质量和数量的一致性。
2. 工具准备：准备好各种装配所需的工具，如扳手、锤子、油脂等。
装配工序：1. 清洁零件：将轴承零件浸泡在清洁剂中，用刷子擦洗干净，去除表面的油污和杂质。
2. 涂油脂：将适量的润滑油或脂涂抹在轴承零件的表面或内部。
3. 安装外圈：将涂有润滑油的轴承外圈轻轻放在合适的位置上。
4. 安装内圈：将涂有润滑油的轴承内圈轻轻放在外圈上，确保与外圈保持垂直。
5. 安装滚珠或滚柱：将滚珠或滚柱放置在轴承内圈的轨迹中，确保安装位置正确并保持合适的间隙。
6. 安装保持架：将保持架固定在滚珠或滚柱上，保证其在轴承内圈和外圈之间的间隙均匀。
7. 安装密封件或塞子：将密封件或塞子安装在轴承外圈上，确保轴承内部不受灰尘、污水等外界物质的侵入。
8. 调整轴承间隙：根据轴承的要求调整轴承的间隙，确保其既能自由旋转，又能承受一定的轴向和径向负荷。
检测和包装：1. 轴承外观检查：对装配好的轴承进行外观检查，确保没有明显的缺陷和损坏。
2. 轴承性能检测：使用专业的检测设备对轴承的性能进行检测，如转速和承载能力等。
3. 轴承清洁：将装配好的轴承进行清洁，去除装配过程中的油污和杂质。
4. 包装：将清洁的轴承放入适当的包装盒中，添加防震材料并密封包装。
以上是一份轴承装配工艺流程的简要描述，该流程具有清晰的步骤和要求，并能确保轴承的性能和质量。
当然，在实际的生产过程中，还需要根据具体的轴承类型和要求进行相应的调整和改进。
深沟球轴承的装配工艺
二、深沟球轴承的主要尺寸
轴承是一种通用性很强，标 准化程度很高的基础件。在国家 标准中，对轴承的外形尺寸作了 严格的规定，正是由于它的外形 尺寸已经标准化、系列化，因此 可以进行大批量专业化生产。 主要外形尺寸： 1 内径尺寸d 2 外径尺寸D 3 宽度尺寸B
轴承内部主要参数： 1 钢球大小 Dw 2 钢球数量 Z 3 钢球运转中心径Dwp
2 清洗液及清洗工具
使用的清洗液有煤油、汽油等。 对轴承套圈，采用煤油加少许防锈油为清洗液的清洗机清 洗 保持架我们公司用汽油清洗
钢球在清洗过程中还须防止钢球表面的碰上，否则会影响
到钢球在运转中产生噪声。
赃物及灰尘清洗不净，对轴承有以下影响： （1）影响轴承旋转灵活性； （2） 影响游隙的测量； （3）影响旋转精度的测量； （4）影响轴承振动和噪声的测量； （5）影响摩擦力矩的测量； （6）影响轴承的使用，降低寿命。
六、轴承合套
深沟球轴承径向游隙配套公式 Gr=ΔDe –Δdi -2ΔDw
式中 ΔDe——外滚道脱离基本尺寸的偏差 Δdi—— 内滚道脱离基本尺寸的偏差 ΔDw——钢球直径脱离基本尺寸的偏差
问题： 已知进行210轴承合套时，外圈滚到尺寸偏 差为+12μm，钢球尺寸偏差+5μm，要求平 均径向游隙为20μm，应如何选配内圈的滚 到尺寸偏差？
3 分选工具
外圈经常使用检测仪器型号为D012、D013、D014。 内圈滚道尺寸分选检验仪器有D022、D023、D024。
五、游隙定义、作用
（一）游隙定义 径向游隙——指在一定径向负荷下，当固定一套圈，使 另一套圈在径向方向总的移动量 轴向游隙——指在一定轴向负荷下，当固定一套圈，使 另一套圈在轴向方向总的移动量
轴承类装配工艺规范
轴承类装配工艺规范1、轴承在装配前必须是清洁的。
2、对于油脂润滑的轴承，装配后一般应注入约二分之一空腔符合规定的润滑脂。
3、用压入法装配时，应用专门压具或在过盈配合环上垫以棒或套，不得通过滚动体和保持架传递压力或打击力。
4、轴承内圈端面一般应紧靠轴肩，对圆锥滚子轴承和向心推力轴承应不大于0.05mm，其它轴承应不大于0.1mm。
5、轴承外圈装配后，其定位端轴承盖与垫圈或外圈的接触应均匀。
6、装配可拆卸的轴承时，必须按内外圈和对位标记安装，不得装反或与别的轴承内外圈混装。
7、可调头装配的轴承，在装配时应将有编号的一端向外，以便识别。
8、带偏心套的轴承，在装配时偏心套的拧紧方向应与轴的旋转方向一致。
9、滚动轴承装好后，相对运动件的转动应灵活、轻便，不得有卡滞现象。
.10、单列圆锥滚子轴承、推力角接触轴承、双向推力球轴承在装配时轴向间隙应符合图纸及工艺要求。
11、轴承外圈与开式轴承座及轴承盖的半圆孔均应接触良好,用涂色法检验时,与轴承座在对称于中心线的120°范围内应均匀接触;与轴承盖在对称于中心线90°范围内就均匀接触。
在上述范围内,用0.03mm的塞尺检查时,不得塞入外环宽度的三分之一。
12、在轴的两边装配径向间隙有可调的向心轴承,并且轴向位移是以两端端盖限位时,只能一端轴承紧靠端盖,另一端必须留有轴向间隙C=α△tl+0.15(L:两轴中心距(mm) α:轴的材料线胀系数△t:轴最高工作温度与环境温度之差(℃)位，而对工件、轴又不造成任何损作。
内径大于70mm轴承，或配合过盈较大时，采用加热法使轴承孔膨胀，这样安装省力省时，也避免因施力过大而导致的损伤。
加热安装的重点是需要控制加热温度，一般将轴承加热至80℃，最高100℃．不能超过120℃，否则会导致轴承发生回火现象，致使套圈的硬度降低与精度降低。
常用的加热方法有：13.1. 电炉加热法将轴承置于封闭的自动控温电炉内加热，加热均匀，控温准确，加热快，适于一批加热很多轴承的场合。
关节轴承装配工艺
关节轴承装配工艺关节轴承的安装应根据关节轴承结构，尺寸大小和关节轴承部件的配合性质而定，压力应直接加在紧配合的套圈端面上，不得通过滚动体传递压力，关节轴承安装一般采用如下方法：1.压入配合关节轴承内圈与轴较紧配合，外圈与关节轴承座孔是较松配合时，可用压力机将关节轴承先压装在轴上，然后将轴连同关节轴承一起装入关节轴承座孔内，压装时在关节轴承内圈端面上，垫一软金属材料做的装配套管（铜或软钢），装配套管的内径应比轴颈直径略大，外径直径应比关节轴承内圈挡边略小，以免压在保持架上。
关节轴承外圈与关节轴承座孔紧配合，内圈与轴为较松配合时，可将关节轴承先压入关节轴承座孔内，这时装配套管的外径应略小于座孔的直径。
如果关节轴承套圈与轴及座孔都是紧配合时，安装时内圈和外圈要同时压入轴和座孔，装配套管的结构应能同时压紧关节轴承内圈和外圈的端面。
2.加热配合通过加热关节轴承或关节轴承座，利用热膨胀将紧配合转变为松配合的安装方法，是一种常用和省力的安装方法。
此法适于过盈量较大的关节轴承的安装，热装前把关节轴承或可分离型关节轴承的套圈放入油箱中均匀加热80-100℃，然后从油中取出尽快装到轴上，为防止冷却后内圈端面和轴肩贴合不紧，关节轴承冷却后可以再进行轴向紧固。
关节轴承外圈与轻金属制的关节轴承座紧配合时，采用加热关节轴承座的热装方法，可以避免配合面受到擦伤。
用油箱加热关节轴承时，在距箱底一定距离处应有一网栅，或者用钩子吊着关节轴承，关节轴承不能放到箱底上，以防杂质进入关节轴承内或不均匀的加热，油箱中必须有温度计，严格控制油温不得超过100℃，以防止发生回火效应，使套圈的硬度降低。
3.圆锥孔关节轴承的安装圆锥孔轴承可以直接装在有锥度的轴颈上，或装载紧定套和退卸套的锥面上，其配合的松紧程度可用关节轴承径向游隙减小量来衡量，因此，安装前应测量关节轴承径向游隙，安装过程中应经常测量游隙以达到所需要的游隙减小量为止，安装时一般采用锁紧螺母安装，也可采用加热安装的方法。
轴承装配线的工艺流程
轴承装配线的工艺流程轴承装配线的工艺流程通常包括以下几个主要步骤：材料准备、外圈装配、内圈装配、钢球装配、保持架装配、密封圈装配、润滑剂涂覆、检验和包装。
1. 材料准备：生产开始前，需要准备好轴承所需的各种材料和工具，包括外圈、内圈、钢球、保持架、密封圈、润滑剂等。
同时，检查各种材料的质量和数量是否符合要求。
2. 外圈装配：将外圈放置在装配模具中，然后将滚子放置在外圈的滚道上。
通过压装机将滚子压入外圈的滚道中，确保外圈和滚子的装配质量。
3. 内圈装配：将内圈放置在另一套装配模具中，将装配好的外圈和滚子放置在内圈上。
通过压装机将内圈和外圈、滚子装配在一起，并确保装配质量。
4. 钢球装配：将一定数量的钢球放置在安装好的外圈和内圈之间。
通过压装机或自动装配设备将钢球装配到滚子和滚道之间。
5. 保持架装配：将保持架放置在轴承上，并确保与滚子和内外圈的咬合质量。
通常使用手动或自动装配设备进行装配。
6. 密封圈装配：将密封圈放置在装配好的轴承上，确保密封圈与内外圈之间的咬合质量。
装配可以通过手工或自动装配设备完成。
7. 润滑剂涂覆：在装配好的轴承上涂覆适量的润滑剂，以确保轴承在运转过程中的良好润滑和防锈性能。
润滑剂的选型根据轴承的使用条件和要求进行选择。
8. 检验：对装配好的轴承进行各项性能和质量检验，如外径、内径、轴向游动、旋转阻力等参数的测量和测试。
同时也会对轴承的外观、标识和包装进行检查。
9. 包装：根据轴承的规格和要求，选择合适的包装材料和方式进行包装。
通常会将轴承放置在盒子或袋子中，并附上标签和使用说明书。
除了以上的步骤，轴承装配线还可能包括其他工序，如清洗、热处理等，这些工序的顺序和方式可能因不同的产品和生产工艺而有所不同。
整个装配流程需要严格控制各个环节的质量和操作要求，以确保装配好的轴承能够达到预期的性能和可靠性要求。
轴承装配工艺步骤
轴承装配工艺步骤嘿，咱今儿个就来讲讲轴承装配工艺步骤，这可是个挺重要的事儿呢！你想想看，轴承就好比机器的关节，要是装配不好，那整个机器不就跟人关节疼似的，使不上劲儿啦！那咱可得好好弄清楚这装配的门道。
首先呢，咱得把要装配的零件都准备好，就跟做饭得先把菜啊、调料啥的都备齐了一个道理。
零件得干净，不能有啥脏东西、杂质啥的，不然就像吃米饭吃到沙子一样咯牙！然后就是安装内圈啦，这可得小心点，要让内圈和轴紧密配合，不能松松垮垮的，不然机器运转起来还不得晃悠啊。
这就好比穿鞋子，得合脚才行，太大了走路不跟脚，太小了又挤得难受。
接着呢，装外圈也很关键。
外圈得和轴承座配合好，不能太紧也不能太松，要恰到好处。
这就像给手机套壳子，太紧了套不进去，太松了又容易掉。
还有啊，在装配过程中，可别用蛮力，得温柔点。
就像对待小婴儿一样，轻轻的，不然容易把零件弄坏咯。
对了对了，别忘了给轴承加上润滑油，这就像人得喝水一样重要。
没有润滑油，轴承转起来可就费劲啦，还容易磨损呢。
再说说安装滚动体吧，这可得仔细点，一个一个地放好，不能马虎。
这就像摆棋子，得摆得整整齐齐的。
最后就是检查啦，看看装配得对不对，有没有啥问题。
这就像考试完了检查试卷一样，得认真仔细，可不能马马虎虎就交卷了。
你说这轴承装配工艺步骤是不是挺重要的呀？要是哪一步没做好，那可就麻烦啦！所以咱可得认真对待，不能掉以轻心。
你想想，要是因为轴承装配不好导致机器出故障，那损失可就大啦！咱可不能干这种因小失大的事儿，对吧？总之，把轴承装配工艺步骤做好了，才能让机器顺顺利利地运转起来，为我们服务呀！。
轴承装配工艺规程
轴承装配工艺规程轴承是支撑轴或转轴关键部件, 是机械传动中不可缺乏组成部分, 依据相对运动表面摩擦性质, 分为滚动轴承和滑动轴承。
第一节滚动轴承装配工艺一、滚动轴承装配。
1、轴承滚珠、滚柱、内、外园表面必需光滑, 不得有麻点裂纹、锈痕变色以及起皮等现象, 保持器完好, 转动灵活无异音。
2、轴承与轴装配采取基孔制过渡配合, 轴承与轴配合公差应符合图纸公差要求, 通常为0.02～0.03mm紧力。
3、轴承与轴承座装配采取基轴制过渡配合, 紧力应符合图纸公差要求, 通常为0.02～0.1mm(套筒轴承座取小值)标准是确保内外套不发生相对转动。
4、装配前, 应检验测量轴, 孔径, 其圆锥和椭圆度应符合图纸要求, 通常圆锥度小于0.015mm, 椭圆度小于0.03mm。
5、对于轴径因磨损或其它原因, 使轴与轴承内套间隙过大时, 不应采取打样冲眼或滚花方法来增加配合紧力, 向应喷罐或堆焊再车如加工恢复原始尺寸。
6、装配时先用汽油或煤油将轴承清洗洁净, 再依据配合性质选择不一样装配方法, 对过盈量较大除用压力机压入外, 还可采取机油加热至90～115℃时快速套装方法, 对紧力较小可用手锤打入, 但要沿四面均匀渐入, 严禁直接敲打轴承内外套。
加热装配轴承, 不得浇水降温, 应待其自然冷却。
7、拆装轴承时施力标准应是施加压力应直接加在配合套圈端面上, 决不能经过滚动体传输压力即从转轴上拆装时, 施力于内套, 从轴承座拆装时应施力于外套。
二、质量验收标准1、装配好轴承端面, 应与轴肩或孔支轴面贴靠, 轴承型号规格端面应向外。
2、应确保轴承装在轴上和轴承座孔中, 没有歪斜和卡住现象。
3、为了确保滚动轴承工作时有一定热胀余地, 在同轴两个轴承中, 必需有一个外套能够在热胀时产生轴向移动, 以免轴或轴承因没有这个余地而产生附加应力, 以致急剧发烧而被烧毁。
4、轴承内必需清洗, 严格避免钢、铁屑及杂物进入轴承内部。
5、装配后轴承外套不得松动转圈, 应有0.01～0.03mm紧力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴承装配工艺为了使轴承正常工作，使用正确的安装方法至关重要。
轴承为特定应用的选型及安装和拆卸方法在设计阶段初步确定。
安装过程应尽可能在有干净无尘的空间中进行，不可以在有灰尘的生产机器上。
灰尘和碎屑会影响轴承的内部游隙和对轴或轴承精确的配合。
微小的灰尘可以影响外圈外径，甚至会使紧密的配合产生缝隙。
这将导致轴承的外圈可以在一个不圆的空间转动。
轴上的灰尘会造成轴与密封元件接触部位的磨损而导致润滑油泄漏的结果。
灰尘混合润滑油，会形成了一个研磨混合物，导致轴承磨损。
新的轴承不到安装的时候，不要把它原有的包装拆掉。
新型轴承彻底涂上了化合物防锈涂层，隔绝了空气，水分和防锈涂层。
大多数的轴承制造商使用的涂层是不会轻易消除的，因为它几乎能和所有石油类润滑油兼容。
当使用合成油和合成润滑脂使，保护层化合物必须被清除。
然而，随着合成烃类油和油脂的使用，复合涂层没有必要被清除。
轴承是包裹在重型，防水的复合层压纸。
应注意不要让轴承掉落或紧握轴承。
轴承不应该暴露在可能导致冷凝的易变的温度环境下。
非必要的。
指纹可以成为生锈的起点。
轴承装配有三种基本方法：冷装配合法，热装配合法，液压装配法。
（一）、冷装配合法轴承外径达100mm可用套筒和锤子或重压进行冷装。
通常使用一个普通的锤子。
不宜使用带软金属头的锤子，因为金属碎屑可能会脱落，进入轴承。
套筒末端的表面应平整，无毛刺平行。
紧靠它应该与压装套环。
在装配或拆卸过程中，轴被装夹在老虎钳中，保护轴不被钳口的铜片损伤很重要。
更换的轴承必须与失效轴承的绝对相同。
轴承和轴设计时相互配合，不能做任何改变，除非制造了重新设计的机器。
如果轴承和轴配合过松，可出现滑移现象。
这将使轴温过高，并导致轴承内圈与轴颈表面的磨损。
如果压装配合过紧，轴承的内圈将被拉伸，以至于滚子或滚珠没有空隙旋转自如。
手工扳压机可用于安装小型轴承。
把套筒放置在在轴承与扳压机。
该端面应平整，无毛刺平滑的套筒。
它应当被设计成过盈配合，否则滚子和滚道可以被损坏导致过早失效。
为了方便安装，并减少损坏的风险，对待装配的轴上轴承支座应轻轻涂抹一层薄油膜。
有时有必要对内环一压装配合，因为内圈旋转且外圈上如果有一些不平衡负荷，可能导致外圈蠕滑。
有效的压紧力必须同时通过在内圈与外圈的，否则会损坏轴承。
如果球面滚子轴承内圈旋转是用在有一个不平衡负载的情况下，可用针穿过过轴承外圈油孔，防止外圈蠕滑。
有了这项安排一个合适的外圈就没有必要。
（二）、热装配合法热装配合法通过让待配合的两个部分获得不同的温度进行过盈配合，从而使装配更容易的方法。
所需要的温度差可以方式如下：1）处理一部份（这是，一般来说，最常用的方法）2）冷却的一部分3）同时加热一部分，冷却另一部分温度差分法是任何轴承尺寸合适的，无论是直孔和锥孔。
由于所需设备的原因，冷装方法是尽可能用于外径小于100mm的轴承。
最常用的轴承装配方法是在其中的与一个内圈与轴过盈配合安装，外圈安装时带一条细线使配合变松。
外径超过100mm的永久轴承，必须根据加热方式，加热整个轴承或轴承内圈，使内环容易套入了轴。
在可分离轴承的情况下，只需要加热内圈。
轴承应均匀加热，最高温度 121℃。
加热轴承方法是：热油浴，热板，感应加热器，烤箱。
密封的轴承不能进行热油浴。
热油浴可能是最常用的方法。
无论是石油和容器都应干净。
应使用最低闪点在149℃的淬火油。
油浴中油的使用量和轴承体积大小相关。
用量不足加热和冷却速度过快，从而增大轴承了热量过盛或加热不均风险。
应当从底部安装762mm的网架。
这可以防止轴承与温度较高的底部直接接触，也使轴承与任何可能在底部污染的影响。
此外，轴承可以从上面暂停油浴。
轴承油浴加热后，其内圈在安装前，应使用干净的无尘布擦拭。
一旦轴承加热完成，应当立即在轴上放置并锁定到位。
如果装配中没有定位的部分，或者如果当前不能被安装，应使用一些安装工具来抵挡轴肩内环直到内圈有充分冷却就被紧固在轴上。
如果不这样做，内圈偏离轴肩。
（三）、液压装配法其实，这是圆锥孔轴承冷装配合一个简化方法。
它是基于挤压配合表面的油层，从而大大减少所需的轴向力。
压力通常附带一个有10,000磅的最大压力手动泵。
装配注入的油应该采用的大约SAE20或30。
它应该是绝对干净，不仅是为了保护轴承和支座，而且避免堵塞油路。
轴承设计时，外径表面有一条油槽和液压系统螺母末端馈线，带圆锥孔，以方便地装配拆卸球面滚子轴承。
1、装配前轴承的清洗热清洗此法适用于防锈油脂防锈的轴承。
塑料保持架的轴承不能采用此法，以免保持架变形；出厂前已加人润滑剂，也不能热清洗，即使冷清洗，也不能让清洗剂浸入轴承内部。
热清洗的方法有蒸汽冲、热水淋和热油泡等。
蒸汽只能用低压气，油要用轻质矿物油。
三种洗法都要注意，不让轴承超温(<130。
) 否则将接近或达到轴承钢的回火温度，使轴承硬度下降，寿命缩短。
热清洗冷却后，要用汽油或煤油清洗一次。
冷清洗就是用清洗剂在常温下清洗。
清洗剂要根据防锈剂确定。
对防锈油保护的轴承，宜用汽油或煤油清洗。
对用气相剂、防锈水和其他水溶性防锈材料保护的轴承，宜用皂类或其他清洗剂清洗。
清洗过的轴承要用压缩空气吹干，然后就可以开始装配。
2、轴承向轴上的装配装配前应检查轴颈和轴承孔径上的尺寸是否符合标准。
冷装配时如果轴承孔径与轴的配合为间隙配合时可采用冷装。
应使用软金属铜棒将力均匀地加在带有公盈配合的轴承套上，轴承与轴套内套间的间隙不应大于0.05m／n。
热装此法一般适用于装配过盈较大的大中型轴承。
轴承一般在油中加热，加热时应注意将轴承挂在油中或放在网栅(该网栅距槽底50～70 mm)上，不应放在槽底上。
因为容器底部至油面温度递减，容器底部直接受热温度比其它部位高出许多。
温度计也要挂在油中，温度计下端要与轴承下端所处高度基本一致，才能准确反应油温。
加热前要根据过盈量确定加热的终温，轴承内孔受热膨胀的大小。
3、轴承向箱体上的装配轴承外套与轴承座的接触面应达到要求配合的2／3，即120。
范围，并与中心线对称。
轴承外套与上盖的接触面不应小于配合面的1／2，即90°范围，并与中心线对称。
用0．03—0．05 m ／n塞尺不入即可，剖分式的箱体，轴承外套与座及盖，不应有“夹帮”现象。
4、轴承安装后的检查(1)一般检查①转动零件是否与静止零件相磨擦；②轴向紧固装置的安装是否正确；③润滑油是否顺利地进入轴承内；④密闭装置是否可靠。
(2)安装精度检查①轴承内圈与轴的相互位置：轴承内圈(对推力轴承为紧圈)要贴紧轴肩。
检查方法有漏光法和塞尺测量两种方法。
漏光法就是把可移动的光源放在一侧，对准内圈与轴肩配合处，人在另一侧观察。
如果整圈不漏光，则安装是正确的。
如果局部漏光，且无毛刺及硬性杂物，轴肩也不倾斜，可用铜棒敲打内圈。
敲打点与漏光处在轴的一条母线上，从一端向漏光的一端敲打，慢慢加以校正，如果整圈漏光，且轴肩倒圆半径比轴承倒圆半径小就继续加压，直至消除漏光。
如内圈与轴肩的圆角之间有缝隙，应把轴承卸下，消除缺陷后重新安装。
②轴承外圈与轴承座挡肩的相互位置主要用塞尺检查。
A、压入配合轴承内圈与轴是紧配合，外圈与轴承座孔是较松配合时，可用压力机将轴承先压将在轴上，然后将轴连同轴承一起装入轴承座孔内。
压装时在轴承内圈端面上，垫一软金属材料做的装配套管“铜或软钢”。
装配套管的内径应比轴颈直径略大，外径直径应比轴承内圈挡边略小，以免压在保持架上。
轴承外圈与轴承座孔为紧配合，内圈与轴为较松配合时，可将轴承先压入轴承座孔内，这时装配套管的外径应略小于座孔的直径如果轴承套圈与轴及座孔都是紧配合时，安装时内圈和外圈要同时压入轴和座孔，装配套管A、压入配合轴承内圈与轴是紧配合，外圈与轴承座孔是较松配合时，可用压力机将轴承先压将在轴上，然后将轴连同轴承一起装入轴承座孔内。
压装时在轴承内圈端面上，垫一软金属材料做的装配套管“铜或软钢”。
装配套管的内径应比轴颈直径略大，外径直径应比轴承内圈挡边略小，以免压在保持架上。
轴承外圈与轴承座孔为紧配合，内圈与轴为较松配合时，可将轴承先压入轴承座孔内，这时装配套管的外径应略小于座孔的直径如果轴承套圈与轴及座孔都是紧配合时，安装时内圈和外圈要同时压入轴和座孔，装配套管的结构应能同时压紧轴承内圈和外圈的端面B、加热配合通过加热轴承或轴承座，利用热膨胀将紧配合转变为松配合的安装方法。
是一种常用和省力的安装方法。
此法适合于过盈量较大的轴承的安装。
热装前把轴承或可分离型轴承的套圈放入油箱中均匀加热80~100℃，然后从油中取出尽快装到轴上，为防止冷却后内圈端面和轴肩贴合不紧，轴承冷却后可以再进行轴向紧固。
轴承外圈与轻金属制的轴承紧配合时，采用加热轴承座的热装方法，可以避免配合面受到擦伤。
用油箱加热轴承时，在距箱底一定距离处应用一网栅（如图所示2-7），或者用钩子吊着轴承，轴承不能放到箱底上，以防沉淀杂质进入轴承内或不均匀的加热，油箱中必须有温度计，严格控制油温不得超过100℃，以防止发生回效应，使套圈的硬度降低。
C、圆锥孔轴承的安装圆锥孔轴承可以直接装在有锥度的轴颈上，或装在紧定套和退卸套的锥面上，其配合的松紧程度可用轴承径向游隙减小量来衡量。
因此，安装前应测量轴承径向游隙，安装过程中应经常测量游隙以达到所需要的游隙减小量为止。
安装时一般采用锁紧螺母安装，也可采用加热安装的方法。
D、推力轴承的安装推力轴承的轴圈与轴的配合一般为过渡配合，座圈与轴承座孔的配合一般为间隙配合，因此这种轴承较易安装，双向推力轴承的中轴圈应在轴上固定，以防止相对于轴转动。
A、压入配合轴承内圈与轴是紧配合，外圈与轴承座孔是较松配合时，可用压力机将轴承先压将在轴上，然后将轴连同轴承一起装入轴承座孔内。
压装时在轴承内圈端面上，垫一软金属材料做的装配套管“铜或软钢”。
装配套管的内径应比轴颈直径略大，外径直径应比轴承内圈挡边略小，以免压在保持架上。
轴承外圈与轴承座孔为紧配合，内圈与轴为较松配合时，可将轴承先压入轴承座孔内，这时装配套管的外径应略小于座孔的直径如果轴承套圈与轴及座孔都是紧配合时，安装时内圈和外圈要同时压入轴和座孔，装配套管的结构应能同时压紧轴承内圈和外圈的端面B、加热配合通过加热轴承或轴承座，利用热膨胀将紧配合转变为松配合的安装方法。
是一种常用和省力的安装方法。
此法适合于过盈量较大的轴承的安装。
热装前把轴承或可分离型轴承的套圈放入油箱中均匀加热80~100℃，然后从油中取出尽快装到轴上，为防止冷却后内圈端面和轴肩贴合不紧，轴承冷却后可以再进行轴向紧固。
轴承外圈与轻金属制的轴承紧配合时，采用加热轴承座的热装方法，可以避免配合面受到擦伤。
用油箱加热轴承时，在距箱底一定距离处应用一网栅（如图所示2-7），或者用钩子吊着轴承，轴承不能放到箱底上，以防沉淀杂质进入轴承内或不均匀的加热，油箱中必须有温度计，严格控制油温不得超过100℃，以防止发生回效应，使套圈的硬度降低。
