漏电保护器知识大全值得收藏一编文章介绍有点长度，有耐心的可以看完，没耐心的可以选择阅读.1.什么是漏电保护器?漏电保护器（漏电保护开关）是一种电气安全装置。
将漏电保护器安装在低压电路中，当发生漏电和触电时，且达到保护器所限定的动作电流值时，就立即在限定的时间内动作自动断开电源进行保护。
2.漏电保护器的结构组成是什么?漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。
①检测元件。
由零序互感器组成，检测漏电电流，并发出信号。
②放大环节。
将微弱的漏电信号放大，按装置不同（放大部件可采用机械装置或电子装置），构成电磁式保护器相电子式保护器。
③执行机构。
收到信号后，主开关由闭合位置转换到断开位置，从而切断电源，是被保护电路脱离电网的跳闸部件。
3.漏电保护器的工作原理是什么?①当电气设备发生漏电时，出现两种异常现象：一是，相电流的平衡遭到破坏，出现零序电流；二是，正常时不带电的金属外壳出现对地电压（正常时，金属外壳与大地均为零电位）。
②零序电流互感器的作用漏电保护器通过电流互感器检测取得异常讯号，经过中间机构转换传递，使执行机构动作，通过开关装置断开电源。
电流互感器的结构与变压器类似，是由两个互相绝缘绕在同一铁心上的线圈组成。
当一次线圈有剩余电流时，二次线圈就会感应出电流。
③漏电保护器工作原理将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。
当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为"＋"，返回方向为"－"，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。
由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。
当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体—大地—工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。
漏电对人体危害
小型漏电断路器知识讲座本讲座针对的小型漏电断路器是根据GB16917生产的家庭用漏电断路器和按GB14048生产的工业配电用漏电断路器是不同的，请不要混淆两个不同应用领域的产品。
•线路漏电的风险及后果人身伤害所有的电器设备都会产生泄露电流，很小的泄露电流也会产生非常严重的后果，人体对电流的反应取决于如下条件：接触电压接触类型、持续时间年龄、身体素质一般来说，符合如下标准心脏停止跳动的极限值——心脏通过的电流达到1安培时；不可逆心脏纤维性颤动极限值——75毫安；呼吸麻痹极限值——30毫安；肌肉收缩——10毫安；0.5毫安及以下基本无感觉。
火灾当泄露电流大于等于500毫安，在负载电流的联合作用下，就有可能造成火灾。
泄露电流造成火灾的原理——在导体上产生过载电流并发热，使绝缘层溶化或剥落，绝缘损坏处产生电弧，引发高温，导致火灾。
•漏电检测原理在完好无损的电气系统中所有电流的矢量和为零。
比如说单相线路中，如果线路无损，从火线流入开关和从零线流出开关的电流应相等，但如果出现了线路故障或负载设备故障，这时流入流出开关的电流将不相等，这时如果我们在线路中使用零序电流互感器，将能在零序电流互感器的输出线圈上检测到一个输出电压，这个电压经开关内部线路处理后就可以作为线路是否出现漏电故障的依据。
根据上述原理，对于单相（220V）用户如果接线时火线和零线没有按要求同时接入开关，开关通电后将不能正常工作，造成无法合闸的现象。
三相用户的情况和单相类似。
漏电断路器工作原理剩余电流动作断路器(漏电保护器)连接在电气系统的供电和负载间。
三条相线L1、L2、L3，以及在中性线接地系统TN和多极接地系统TT电网中，中线也通过零序电流互感器连接到剩余电流动作断路器。
剩余电流动作断路器根据电流差原理工作。
在完好无损的电气系统中所有电流的矢量和为零。
因而在线路中没有差动电流，剩余电流动作断路器不脱扣。
当发生剩余电流故障时，剩余电流（差动电流）流到大地。
《断路器知识培训》课件
断路器的使用方法与注意事项
正确安装和接线
按照电路要求正确安装和接线，确保接线牢 固、接触良好。
操作规范
按照操作规范正确使用断路器，避免误操作 导致设备损坏或安全事故。
操作前检查
在使用断路器前，应先检查其外观和指示器 是否正常，如有异常应及时处理。
注意安全距离和绝缘保护
在使用和维护断路器时，应保持安全距离， 并采取适当的绝缘保护措施。
断路器的发展趋势与未来展望
断路器技术的发展趋势
随着科技的不断进步，断路器技术也在不断发展。未来，断路器将会更加智能化、小型化、可靠化和 长寿命化。新型的断路器将具有更高的分断能力和更短的切断时间，能够更好地满足电力系统和其他 领域的需求。
智能断路器的应用前景
智能断路器是一种新型的断路器，它具有远程控制、监测和保护等功能。智能断路器可以通过通讯接 口与上位机进行通讯，实现远程监控和控制。未来，智能断路器的应用将更加广泛，能够为电力系统 和其他领域的设备提供更加可靠和安全的保护。
断路器的分类与特点
总结词
断路器有多种分类方式，包括按极数、按用途、按安装方式和按脱扣方式等。不同种类的断路器具有不同的特点 和应用范围。
详细描述
断路器可以根据不同的标准进行分类。按极数可以分为单极、双极和三极断路器；按用途可以分为家用、工业用 和商用以等；按安装方式可以分为固定式和抽屉式；按脱扣方式可以分为热磁脱扣、电子脱扣和混合脱扣等。不 同种类的断路器具有不同的特点和应用范围，用户应根据实际需求选择合适的断路器。
02 03
断路器在家用电器领域的应用
在家用电器领域，断路器主要用于控制和保护电冰箱、洗衣机、空调等 设备的电路。它可以防止电器设备过载、短路等故障，保障家庭用电安 全。

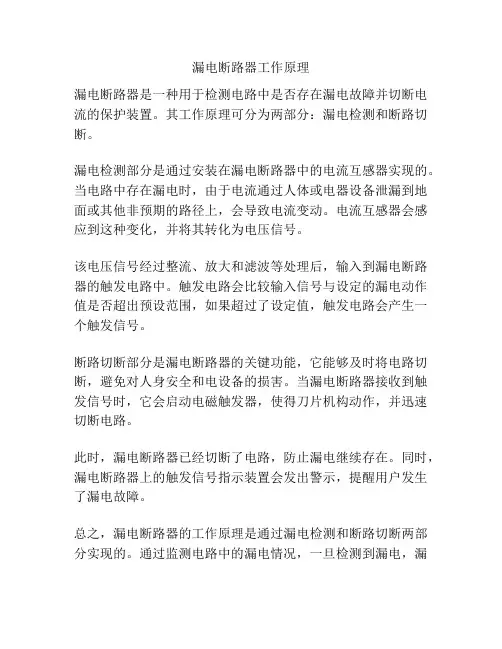

漏电断路器工作原理
漏电断路器工作原理
漏电断路器是一种用于检测电路中是否存在漏电故障并切断电流的保护装置。
其工作原理可分为两部分：漏电检测和断路切断。
漏电检测部分是通过安装在漏电断路器中的电流互感器实现的。
当电路中存在漏电时，由于电流通过人体或电器设备泄漏到地面或其他非预期的路径上，会导致电流变动。
电流互感器会感应到这种变化，并将其转化为电压信号。
该电压信号经过整流、放大和滤波等处理后，输入到漏电断路器的触发电路中。
触发电路会比较输入信号与设定的漏电动作值是否超出预设范围，如果超过了设定值，触发电路会产生一个触发信号。
断路切断部分是漏电断路器的关键功能，它能够及时将电路切断，避免对人身安全和电设备的损害。
当漏电断路器接收到触发信号时，它会启动电磁触发器，使得刀片机构动作，并迅速切断电路。
此时，漏电断路器已经切断了电路，防止漏电继续存在。
同时，漏电断路器上的触发信号指示装置会发出警示，提醒用户发生了漏电故障。
总之，漏电断路器的工作原理是通过漏电检测和断路切断两部分实现的。
通过监测电路中的漏电情况，一旦检测到漏电，漏
电断路器会立即切断电路，以确保人身安全和电器设备的正常运行。
漏电断路器工作原理
漏电断路器工作原理
漏电断路器是一种用于保护电路和人身安全的重要电气装置。
其工作原理主要基于漏电保护原理和短路保护原理。
漏电保护原理是指当电路发生漏电时，漏电电流通过人体或其他路径流向地，形成了一条额外的漏电回路。
漏电断路器中的漏电保护装置能够通过检测回路中的电流之和是否为零来判断是否有漏电现象发生。
如果电流之和不为零，即存在漏电情况，漏电断路器会立即切断电源，以保护人身和电气设备的安全。
漏电断路器的短路保护原理是指当电路发生短路故障时，电流会迅速增大，超过了电路正常承载能力。
漏电断路器中的短路保护装置能够通过快速检测电流的变化，尤其是瞬间电流增大的情况，来判断是否发生了短路故障。
一旦发现短路故障，漏电断路器会迅速切断电源，以防止电流过大导致火灾或其他安全事故。
总之，漏电断路器的工作原理是基于漏电保护和短路保护原理，通过检测电流和电流变化来判断是否发生了漏电或短路故障，并迅速切断电源以保护人身和电气设备的安全。

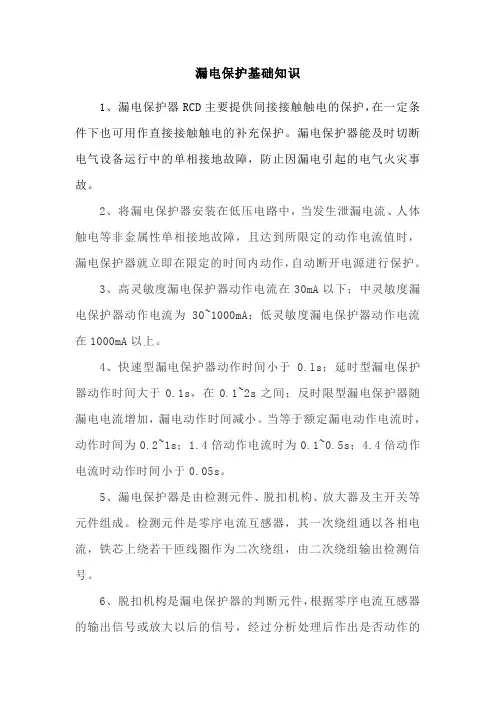

漏电保护基础知识
漏电保护基础知识1、漏电保护器RCD主要提供间接接触触电的保护，在一定条件下也可用作直接接触触电的补充保护。
漏电保护器能及时切断电气设备运行中的单相接地故障，防止因漏电引起的电气火灾事故。
2、将漏电保护器安装在低压电路中，当发生泄漏电流、人体触电等非金属性单相接地故障，且达到所限定的动作电流值时，漏电保护器就立即在限定的时间内动作，自动断开电源进行保护。
3、高灵敏度漏电保护器动作电流在30mA以下；中灵敏度漏电保护器动作电流为30~1000mA；低灵敏度漏电保护器动作电流在1000mA以上。
4、快速型漏电保护器动作时间小于0.ls；延时型漏电保护器动作时间大于0.1s，在0.1~2s之间；反时限型漏电保护器随漏电电流增加，漏电动作时间减小。
当等于额定漏电动作电流时，动作时间为0.2~1s；1.4倍动作电流时为0.1~0.5s；4.4倍动作电流时动作时间小于0.05s。
5、漏电保护器是由检测元件、脱扣机构、放大器及主开关等元件组成。
检测元件是零序电流互感器，其一次绕组通以各相电流，铁芯上绕若干匝线圈作为二次绕组，由二次绕组输出检测信号。
6、脱扣机构是漏电保护器的判断元件，根据零序电流互感器的输出信号或放大以后的信号，经过分析处理后作出是否动作的判断。
当需要动作时，就推动主开关的操作机构，使主开关动作切断电源。
7、漏电保护器的脱扣机构按其结构原理，可分为吸合式和释放式两种。
吸合式脱扣器的灵敏度较低，一般适用于电子式漏电保护器；释放式脱扣器的灵敏度较高，适用于电磁式漏电保护器。
8、零序电流互感器二次绕组的输出信号很小，一般都在1mVA以下，当漏电保护器电流容量较大时，由零序电流互感器的二次输出信号直接通过脱扣器来驱动脱扣的方式往往不能满足要求。
电子式漏电保护器增加了一个放大元件，其工作过程是利用放大信号去推动中间继电器，再由中间继电器接通控制电源，使吸合式脱扣器动作切断电源。
9、电磁式漏电保护器在零序电流互感器二次绕组与脱扣器之间没有放大元件，其工作过程是零序电流互感器二次绕组和断路器中的脱扣线圈相连，当穿过零序电流互感器环形铁芯的线路上有触电、漏电电流流过并达到整定值时，使主开关动作跳闸。
空气开关与漏电保护器
空气开关与漏电保护器一、空气开关和漏电保护器1、空气开关.空气开关是通常的叫法,学名应该称为空气断路器，简称为空断或空开，是以空气为灭弧介质的,控制电气回路的分合开关.空气开关具有多种保护功能，业主可以根据需要选择不同的功能组合，如短路保护、过载(电流）保护、分励控制、欠压保护等.短路保护和过载（电流)保护是基本配置，分励控制和欠压保护是选配功能，可以根据需要选配.空气开关是过流保护,不带漏电功能，只有在过流或短路时掉闸。
电气线路过电流(包括短路),如不切断电源，则电气线路会发热、起火或产生强烈电弧引燃其他易燃物，从而造成电气火灾。
空气开关是由于电路中电流过大（电路短路或用电设备总功率过大都有可能引起电流过大）而自动关掉开关，切断电路。
2、漏电保护器.简称漏电开关，又叫漏电断路器,按其保护功能和用途，一般可分为：漏电保护继电器、漏电保护开关和漏电保护插座三种类型。
是电路中漏电电流超过预定值时能自动动作的开关，主要是用来在设备发生漏电故障时防止人身发生触电事故进行的人身触电保护，具有过载和短路保护功能.（1)漏电保护器适用于电源中性点直接接地或经过电阻、电抗接地的低压配电系统。
对于电源中性点不接地的系统，则不宜采用漏电保护器。
(2)漏电保护器分为电压型（已趋淘汰)和电流型两类。
电流型又分为电磁型和电子型两种。
目前市场供应的漏电断路器绝大多数是电子型.电磁型和电子型漏电开关的区别.二者原理不同，但目的一样，都是提供漏电保护。
电磁式的最大特点是:抗干扰能力强，可靠性高，动作功能不受电源电压影响，但结构复杂，价格高；通俗地说，不需电源也能正常工作。
电子式的特点是：容易实现高灵敏度，结构简单，调整方便，价廉；但抗干扰能力差,动作功能受电源电压影响。
电压低了或缺了一相或两相电时，内部线路板就不工作了,产品也就失去了保护功能。
西方发达国家通常用电磁式漏电断路器。
但国内有些厂家为了降低成本,在同一款产品将电磁式改为电子式，外观一模一样（识别：用一根电源线来测试，也就是0V测试,能动作就是电磁式的，如需另加电源才能测试的是电子式）。
漏电保护器初中物理
漏电保护器是生活中常见的电气安全装置，它的全称是“剩余电流动作保护器”，主要的功能是防止漏电引起的电气火灾和电气设备损坏事故。
在初中物理中，我们可以学习到漏电保护器的工作原理。
正常情况下，电器通过火线、零线和供电系统中的电源构成闭合电路，不应该有电流直接流入大地。
但是如果电器中的绝缘部分损坏或其他原因导致漏电，电流可能会经过人体流入大地，这时漏电保护器会迅速切断电流，对人体起到保护作用。
漏电保护器的工作原理基于电流的磁效应。
当漏电保护器正常工作时，输入侧的电流与输出侧的电流相等，磁芯中的磁场为零，不会产生感应电流。
但是如果出现漏电的情况，磁芯中的磁场不再为零，产生的感应电流会使漏电保护器中的脱扣器动作，从而切断电源。
正确使用漏电保护器是保障电气安全的重要措施之一。
在安装和使用漏电保护器时，应该按照产品说明书的要求进行操作，并定期进行检查和维护，确保其正常工作。
断路器知识问答,断路器相关问题解答
断路器知识问答,断路器相关问题解答1、低压断路器分哪几类？生产的低压断路器分万能断路器、塑壳断路器、小型断路器、漏电断路器四类。
2、万能断路器有哪几个系列？壳架等级额定电流有几种？万能式断路器有四个系列，主要是：⑴YKW1智能型万能式断路器，壳架等级额定电流为2000A、3200A 二种；⑵DW17万能式断路器，壳架等级额定电流为630A、1600A、2500A、4000A四种；⑶DW16万能式断路器，壳架等级额定电流为630A、2000A、4000A 三种；⑷DW15万能式断路器，壳架等级额定电流为630A、1600A、2500A、4000A四种；3、塑壳式断路器有几个系列？壳架等级额定电流有几种？塑壳断路器有七个系列，主要是：⑴YKM1塑壳断路器，壳架等级额定电流为100A、225A、400A、630A四种；⑵DZ20塑壳断路器，壳架等级额定电流为100A、225A、400A、630A、800A、1250A六种规格的Y、J、G型号；⑶DZX10塑壳断路器，壳架等级额定电流为100A、225A、630A三种；⑷H型塑壳断路器，壳架等级额定电流为150A、250A、600A、1200A 四种；⑸DZ12塑壳断路器，壳架等级额定电流为63A、分单级、双级、四级四种；⑹DZ5塑壳断路器，壳架等级额定电流为20A、50A两种；⑺DZ108塑壳断路器，壳架等级额定电流为20A、32A、63A三种。
4、小型断路器有几个系列？分别有哪几种规格？小型断路器有一个系列，主要是：DZ47小型断路器，壳架等级额定电流为63A，分单极、双极、三极、四极四种。
5、漏电断路器有几个系列？分别有哪几种规格？漏电断路器有六个系列，主要是：⑴DZ47LE漏电断路器，壳架等级额定电流为32A，分1P+N、双级、三级、3P+N、四级五种；⑵DZ10LE漏电断路器，壳架等级额定电流为100A、250A、630A 三种；⑶DZ15LE漏电断路器，壳架等级额定电流为40A、100A两种；⑷DZ20LE漏电断路器，壳架等级额定电流为100A、250A、400A 三种；⑸DZ25LE漏电断路器，壳架等级额定电流为100A、200A两种；⑹DZ18漏电断路器，壳架等级额定电流为20A，分单钮和双钮两种。
漏电断路器保护知识
漏电断路器保护知识作为一名电工，几乎每天都能接触到漏电断路器，那么断路器保护的知识你不一定全知道，今天就通过这篇文章，一起来了解一下断路器保护的知识。
断路器保护主要包括:断路器失灵保护、自动重合闸、充电保护、死区保护、三相不一致保护和瞬时跟跳。
本文主要讨论3/2接线方式下的断路器保护。
一、断路器保护装置的配置一般在双母线、单母线接线方式中，输电线路保护要发跳闸命令时只跳线路本端的一个断路器，重合闸自然也只重合这一个断路器，所以重合闸按保护配置是合理的。
在3/2接线方式中把失灵保护、自动重合闸、三相不一致保护、死区保护和充电保护做在一个装置内，这个装置即称为断路器保护。
二、断路器失灵保护断路器失灵保护是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除同一厂站内其他有关的断路器，使停电范围限制在最小，从而保证整个电网的稳定运行，避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故。
一般在220kV及以上断路器上配置断路器失灵保护功能，部分重要的110kV断路器也会配置失灵功能。
以下详细分析：3/2接线方式下的断路器失灵保护。
如图1所示，在3/2接线方式下，如果在线路2发生短路，线路保护跳开5021和5022断路器。
假如5021断路器失灵，为了短路点的熄弧，5021断路器的失灵保护应将500kVⅠ母上所有的断路器（图中5011、5031断路器）都跳开。
图1 500kV变电站3/2接线方式简图如果在500kVⅠ母上发生短路，母线保护动作跳母线上所有断路器。
假如5021断路器失灵，5021断路器的失灵保护应将5022断路器跳开，并发远方跳闸命令跳线路2对侧的断路器。
（如连接元件是变压器，则跳开变压器各侧断路器）所以边断路器的失灵保护动作后应该跳开边断路器所在母线上的所有断路器和中断路器并启动远方跳闸功能跳与边断路器相连的线路对侧断路器（或跳变压器各侧断路器）。
漏电断路器的字母和数字是什么意思
漏电断路器的字母和数字是什么意思DZ15LE系列漏电断路器的型号及其含义如下：DZ15LE（D）-□/□90□比如：DZ15LE-40/3N901为列D：表示低压断路器Z：表示塑料外壳式15：表示厂家设计序号。
各厂家设计序号不同。
LE（D）：表示电子式漏电电流动作型如果只是LE：表示电子式漏电断路器第一个方框：是数字，表示壳架等级额定电流（数字后面加上安培，用这个字母A表示），也就是说，该线路工作最大电流不能超过此值。
第二个方框：单独是数字；或者是数字和字母组合，表示级数，如果写的是2的话，就是2极，如果写的是3的话，就是3极，如果写的是4的话，就是4极，如果写的是3N的话，就是三线四极。
90：表示液压式电子脱扣器第三个方框：是数字，表示过电流脱扣器用途代号，如果是1的话：表示照明上使用的如果是2的话，表示电动机和发电机大功率上使用的。
DZ15LE-□/□90比如：DZ15LE-40/290为列D:表示低压断路器Z：表示塑料外壳式15：表示厂家设计序号。
各厂家设计序号不同。
LE：表示电子式漏电断路器第一个方框：是数字，表示壳架等级额定电流（数字后面加上安培，用这个字母A表示），也就是说，该线路工作最大电流不能超过此值。
第二个方框：单独是数字；或者是数字和字母组合，表示极数。
如果写的是2的话，就是2极，如果写的是3的话，就是3极，如果写的是4的话，就是4极，如果写的是3N的话，就是三线四极。
90：表示液压式电子脱扣器。
DZL18系列漏电断路器的型号及及含义如下DZL18-□比如：DZL18-20为列D：表示低压断路器Z：表示塑料外壳式L：表示漏电断路器18：表示厂家设计序号。
各厂家设计序号不同。
最后一个方框：是数字，表示壳架等级额定电流（数字后面加上安培，用这个字母A表示），也就是说，该线路工作最大电流不能超过此值。
DZ47LE漏电断路器的型号及含义如下这是一款低压塑料外壳式高分断小型漏电断路器DZ47LE-□比如：DZ47LE-63C63□□D：表示低压断路器Z：表示塑料外壳式47：表示厂家设计序号。
什么是三相四线漏电保护器- 三相四线漏电保护器的工作原理
什么是三相四线漏电保护器? 三相四线漏电保护器的工作原理导读:本文介绍在房屋装修，装修方挑选的一些知识事项，如果觉得很不错，欢迎点评和分享。
如今我们的生活已经完全离不开电,不过电虽然用途很大,却也很危险,我们在使用时通常都会有一些保护装置。
就像三相四线漏电保护器一样,它可以防止人身触电和漏电引起危险。
可很多朋友并不知道什么是三相四线漏电保护器以及三相四线漏电保护器的工作原理,接下来就让小编为大家介绍一下吧。
什么是三相四线漏电保护器三相自动漏电保护器是指具有对漏电流检测和判断的功能,而不具有切断和接通主回路功能的三相自动重合闸漏电保护开关能的漏电保护装置。
漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成。
它可与大电流的自动开关,作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护。
当主回路有漏电流时,由于辅助接点和主回路开关的分离脱扣器串联成一回路。
因此辅助接点接通分离脱扣器而断开空气开关、交流接触器等,使其掉闸,切断主回路。
辅助接点也可以接通声、光信号装置,发出漏电报警信号,反映线路的绝缘状况。
三相四线总漏电保护开关多数用于整层楼或者整幢大楼的总电源控制.它的作用是用来保护供电线路的安全,漏电保护部分是用来防止被保护部分的电线(多数指火线)意外地与金属支架,壳架,棚架,墙壁,大地接触而有可能发生火灾事故,这种开关能自动跳闸,切断电源,防止事故的发生.三相四线漏电保护器的工作原理正常情况下,三相负荷电流和对地漏电流基本平衡,流过互感器一次线圈电流的相量和约为零,即由它在铁芯中产生的总磁通为零,零序互感器二次线圈无输出。
当发生触电时,触电电流通过大地成回路,亦即产生了零序电流。
这个电流不经过互感器一次线圈流回,破坏了平衡,于是铁芯中便有零序磁通,使二次线圈输出信号。
这个信号经过放大、比较元件判断,如达到预定动作值,即发执行信号给执行元件动作掉闸,切断电源。
由工作原理可见,当三相对地阻抗差异大,三相对地漏电流相量和达到保护器动作值时,将使断路器掉闸或送不上电。
漏电保护器工作原理
漏电保护器工作原理漏电保护装置是流经电路的电流过大时会自动切断电源的装置。
它通过漏电电流检测装置来实时监测电气线路中的漏电流大小。
当漏电流的值超过设定的额定值时，漏电保护装置会切断电源，从而避免漏电流导致的触电和火灾。
1.漏电保护装置首先要获得提供给设备的电压供应。
当电源开关关闭时，电源线路上的电流通过漏电保护装置，然后再进入电器设备。
2.当电流通过电气线路时，漏电保护装置会在电压降低的同时产生电感。
这个电感会延缓电流的增加速度，从而产生一定的抗磁感应。
3.当电流达到一定值时，电流会通过变压器。
变压器将主电路电流转换为次级电路电流。
4.通过变压器，次级电流经过保护电路和电子元器件的检测后，再回到漏电保护装置本体。
在这个过程中，保护电路会监测漏电电流的大小。
5.当漏电电流超过额定值时，保护电路会触发断路器，切断电气线路，从而阻止漏电流导致的人身触电和火灾。
1.漏电保护器必须与电源线路的接地进行良好连接。
否则无法正常工作。
2.高负载电器设备的启动过程中，会出现较高的漏电流，这时应确保漏电保护器可以容纳此高流量，而不致造成误断。
3.漏电保护器保护设备中的电器应经常检查使用，以保证其正常工作。
定期测试和维护是必要的。
总结起来，漏电保护器是一种可以在电气线路发生漏电时及时切断电源的装置。
其工作原理是通过监测电气线路中的漏电流，当漏电流超过额定值时，漏电保护器会切断电源。
这种保护装置可以保证人身安全和防止火灾的发生。
在使用漏电保护器时，要注意与电源线路的良好接地，同时定期测试和检查保护装置的工作状态。
漏电保护器
漏电保护器的错误接线及其后果分析自1988年以来，建设部连续发布了多个关于建筑施工安全技术的规范、标准，这些规范、标准的颁布和实施，对建筑行业的安全生产起到了极为显著的指导和规范作用。
特别是《施工现场临时用电安全技术规范》(JGJ46—88)颁布实施以来，触电事故大幅度下降，施工现场的用电管理明显改善。
2005年建设部对在原规范基础上进行了修订，颁布了《施工现场临时用电安全技术规范》(JGJ46-2005)。
过去仅次于高处坠落的触电伤害，事故率已明显降低，在部分城市的部分年份，有的已经杜绝了触电事故。
其主要原因是新《规范》颁布实施以来，施工用电的管理进一步规范，其中漏电保护器(以下简称保护器)的普及和正确使用功不可没。
然而我们在安全检查过程中也看到，不少工地因接线错误而造成的保护器失灵问题仍然比较突出，应当引起我们足够重视。
为此，我们将已经发现的保护器错误接线种类，及其可能造成的危险后果整理分析如下，供同行参考和专家批评指正。
一、漏电保护器并联(如图1)出现保护器并联的现象，一般有两种情况：一是个别工程用电量大，暂时买不到额定电流与之匹配的保护器；二是大容量的保护器价格高，而使用小容量的保护器并联，费用则相对较低。
后果分析：首先，保护器并联接线时·，两个保护器的动作电流不可能绝对相等，跳闸的时间就会有先有后，从而导致动作时间延长。
其次，在并联接线状态下，当一个保护器失灵时，系统将无法保证安全。
当系统漏电时，虽然一个保护器动作了，而失灵的保护器不跳闸，主回路仍然带电，起不到保护作用。
另外，由于工作零线混用，会引起误跳闸现象。
二、工作零线断线(如图2)这是一种比较危险的现象。
当工作零线在电源侧断线时，保护器的负荷侧零线将会带电。
一是因为220V 的电源会通过放大器的电源串到零线上使零线带电；二是如果保护器带有单相负荷，电源会通过负载串到零线上，对用电人员造成人身伤害。
三是由于零线断线，放大器无工作电源，当回路发生漏电时，无法跳闸。
小型（漏电）断路器原理及其应用
⼩型（漏电）断路器原理及其应⽤⼩型（漏电）断路器原理及其应⽤1 ⼩型断路器的基本知识1.1 ⼩型断路器的定义、分类及其执⾏的标准1.1.1 定义：⼩型断路器是⼀种⽤于低压电⽹[交流（50HZ或60HZ）额定电压不超过440V，额定电流不超过125A 的配电电器，按其⽤途，低压断路器被定义为能够接通、承载及分断正常电路条件的电流，也能在⾮正常条件下（如过载，短路、过电压以及发⽣单相接地故障时）接通、承载⼀定时间和分断电流的开关电器。
过去⼜称之为⾃动开关、空⽓开关和空⽓断路（空开空断等）。
1.1.2 ⼩型断路器的分类a 、按⼩型断路器的极数来分为单极，两极、三极、四极，漏电保护断路器按极数分：1P+N、2P、3P、3P+N、4P；；b、按产品的使⽤功能来分：家⽤和类似⽤途、剩余电流保护；c、按脱扣器型式分：B型脱扣器、C型脱扣器、D型脱扣器；d、按产品的保护功能来分：过载保护、短路保护、漏电保护、过压保护（定做）；1.1.3 标准不同类型的断路器其性能应符合如下标准，以本公司⽣产的⼩型断路器为例；DZ47-32、63、DZ30-32符合GB10963.1-2005标准；DZ47LE-32、63； DZ30LE-32符合GB16917.1-2003标准；DZ47-100符合GB14048.2-2001标准DZ47LE-100符合GB14048.2-2001标准；1.2 ⼩型（漏电）断路器的主要技术性能指标1.2.1 短路电流的通断能⼒（短路接通和分断能⼒）短路接通能⼒：是指断路器在线路发⽣短路时瞬间的接触，断路器能承受⽽不引起机械（电动⼒）、电⽓（电⽓引起的热），可能造成的机械破损和绝缘热⽼化的电流值，它是以短路电流的峰值来表⽰。
短路的分断能⼒：是指断路器能够分断的线路预期最⼤短路电流的⼤⼩（以周期分量的有效值来表⽰）。
1.2.2 极限短路分断能⼒与运⾏短路分断能⼒短路分断能⼒分极限短路分断能⼒与运⾏短路分断能⼒两种：极限短路分断能⼒I CU—按规定的试验程序所规定的条件，不包括断路器继续承载其额定电流能⼒的分断能⼒，⽤通俗的语⾔说就是这台断路器在使⽤时，线路发⽣短路故障时能分断预期的最⼤短路电流⽽不致于对线路造成损坏，换句话说就是对线路进⾏了保护，这台断路器就功成名就了，光荣退休了。
断路器知识
低压断路器的基本知识发布日期：[2014-02-26] 浏览：6470第一节概述一、低压断路器的定义、分类及执行的标准(一)定义低压断路器是一种使用于低压电网〔交流(50Hz或 60Hz额定电压在120及以下，直流额定电压在1200v及以下的电路〕的配电电器。
按其用途，低压断路器被定义为:能够接通、承载及分断正常电路条件的电流，也能在规定的非正常条件下(如过载、短路、欠电压以及发生单相接地故障时)接通、承载一定时间和分断电流的开关电器。
过去也称之为自动开关、空气开关和空气断路器(空开、空断)等。
(二)低压断路器的分类低压断路器按其结构、功能和用途可分为:万能式 (也称框架式)、塑料外壳式、以及灭磁式、爆炸式，真空和选相闭合式等等。
后面的四种属于特殊场合使用，就不予论述。
万能式、塑料外壳(模具压塑外壳)式两种主要的断路器，按它们的使用类别，国际电工委员会的IEc标准和我国相应标准又再分成A类和B 类两个类型。
A类:是指在短路情况下，断路器无明确指明用作串联在负载侧的另一短路保护装置的选择性保护，即在短路情况卜，选择性无人为的短延时，因而对此种断路器无额定短时耐受电流的要求，属于A类的断路器;在除短路情况外，如可作选择性保护、也可设置短延时，但其短时耐受电流可比标准规定值(12In或5kA ,以及In> 250OA时的30kA小。
大量的塑壳式断路器、小型断路器和一部分小电流规格的万能式断路器属于A类，它的明显特征是:保护性能仅有过载长延时、短路瞬时的二段保护。
B类:是指在短路情况下，断路器明确作串联在负载侧的另，一短路保护装置的选择性保护，即在短路情况下，选择性保护有人为短延时(可调节)，这一类断路器要求有额定短时耐受电流，绝大多数的万能式都属于B类。
目前采用智能型控制器(脱扣器)的塑壳式也属于B类，它的明显特征是:保护特性具有过载长延时、短路瞬动、又有短路短延时的三段保护，他们最适宜作选择性保护。
漏电保护开关的正确使用
漏电保护开关的正确使用————————————————————————————————作者：————————————————————————————————日期:ﻩ漏电保护开关的正确使用我们厂因漏电死了人,每个机械安上漏电断路器，但很多机械都工作一下就跳闸了，这是为什么呢，顺便说一下，我们是三线四相得，拜托哪位帮我解决一下,让我们厂的工人能够放心呢？漏电流太大.查出为什么有这么大的漏电流?虽然你换了漏电保护断路器,相对来说保护人员安全，但是你没有从根本上解决漏电问题.所以你的设备没法工作.把你设备线路好好检查一下你厂的接地不好。
我们是三线四相，只有一个零线,如果能分开工作零线很保护零线能解决吗，是这个原因吗不知道你们是谁决定所有的设备安装漏电保护器的，如果是电气主管和电气工程师的话,我觉得可以自己走人了。
先搞清楚漏电保护器工作原理再去学学安全用电方面的知识配电,严格３相5线,在车间里把零和地,绝对分开,设备都接地一般有变频器,漏电电流比较大，漏电断路器没有什么用的我简单地说一下吧，漏电保护器，不管是几相交流电,它检测的是所有电源线(包括零线)的总电流应该很小，几十毫安，在一定程度上能保证人身安全,但是多数设备是外壳与大地接触的，而与零线没有很好连接或者说有一定的接触电阻,也就是说肯定会有漏电流没有回流到零线，还有设备电气导体部分与设备外壳和大地有分布电容，几十绝缘再好，交流电也能通过分布电容与大地产生漏电流。
因此我没有见过哪个正规机械设备厂家包括进口设备采取安装漏电保护器来防止触电。
防止触电一般采取以下措施：１,做好带电部分安全隔离措施,该封闭的封闭,该上锁的上锁；ﻫ2，所有设备外壳金属部分要接保护专用的零线，与大地形成等电位，机床电器保护零线线径不能小于相线或者不能小于4平方,插头一般要长要粗;3，电器线路保护容量选择要合理。
ﻫ４,容易被人接触到得带电体或潮湿阴暗的工作场所,应使用隔离变压器和安全电压。
电子式漏电断路器工作原理
1、电子式漏电断路器工作原理电子式漏电断路器主要由零序电流互感器、电子控制漏电脱扣器及带有过载和短路保护的断路器组成。
当被保护电路中漏电或人身触电时，只要漏电电流达到设计选择动作电流值，零序电流互感器的二次绕组就输出一个信号，并通过漏电脱扣器使断路器动作，从而切断电源起到漏电和触电保护作用。
2、断路器的选择与正确使用漏电断路器一般分为二极、三极、四极，分别应用于不同的线路中。
只有正确选择与使用才能起到应有的作用。
2.1 断路器的选择(1) 断路器的额定电压、电流应大于或等于线路设备的正常工作电压和电流；(2)线路应保护的漏电电流应小于或等于断路器的规定漏电保护电流；(3)断路器的极限通断能力应大于或等于电路最大短路电流；(4)过载脱扣器的额定电流大于或等于线路的最大负载电流；(5)有较短的分断反应时间，能够起到保护线路和设备的作用。
2.2 断路器的使用(1)电路接好后，应检查接线是否正确。
可通过试验按钮加以检查。
如断路器能正确分断，说明漏电保护器安装正确，否则应检查线路，排除故障。
在漏电保护器投入运行后，每经过一段时间，用户应通过试验按钮检查断路器是否正常运行。
(2)断路保护器的漏电、过载、短路保护特性是由制造厂设定的，不可随意调整，以免影响性能。
(3)试验按钮的作用在于断路器在新安装或运行一定时期后，在合闸通电的状态下对其运行状态进行检查。
按动试验按钮，断路器能分断，说明运行正常，可继续使用；如断路器不能分断，说明断路器或线路有故障，需进行检修。
(4)断路器因被保护电路发生故障(漏电、过载或短路)而分断，则操作手柄处于脱扣位置(中位置)。
查明原因排除故障后，应先将操作手柄向下扳(即置于“分”位置)，使操作机构“再扣”后，才能进行合闸操作(请注意断路器操作手柄三个位置的不同含义)。
(5)断路器因线路短路断开后，需检查触头，若主触头烧损严重或有凹坑时，需进行维修。
(6)四极漏电断路器必须接入零线，以使电子线路正常工作。
小型漏电断路器的选型
小型漏电断路器的选型一、选型必须遵守的基本原则1.1 断路器的额定电压必须大于或等于线路的工作电压。
负载或额定电源的电压要大于或等于开关的额定电压，因为这事关产品的安全性能。
高于开关额定电压的电压有可能会使产品绝缘性能性能下降，存在事故隐。
1.2 断路器的额定电流≥线路的负载电流。
负载的额定电流必须等于或小于开关的额定电流，一般情况下小于开关的额定电流，考虑到留有一定的裕度，一般选开关的额定电流比实际负载电流大20℅左右，不要选得太大，必须考虑过载保护及短路保护都能动作，选取过大的额定电流，过载保护失去作用，由于线路的粗细及长短关系，负载端的短路电流达不到瞬时脱扣器的整定动作值，从而使短路保护失效。
1.3 断路器的额定短路通断能力≥线路中可能出现的最大短路电流。
线路中发生相线与相线或相线与中性线之间的短路电流是很大的，越是接近电源分配端的电流就越大，因为整个短路回路的阻抗小。
因此要求断路器必须有一定的短路分断能力，当短路分断能力大于或等于线路中可能出现的最大短路电流时，在瞬时脱扣器的作用下，开关能瞬时熄弧断开。
如开关的额定短路通断能力≤线路中可能出现的最大短路电流因开关不能熄弧，由燃弧引起的过高温度使触点粘（短路）从而毁坏配电线路以致设备。
1.4 断路器末端单相对地短路时能使选用B、C、D型瞬时脱扣器的开关动作，对于不同类型的负载（用电设备）选用不同的瞬时脱扣器和相应的电流等级的产品。
根据不同的负载设备选用不同类型的瞬时脱扣器和额定电流，B、C、D型瞬时脱扣器的使用对象前面有说明。
选取额定电流及相应的瞬时脱扣器时必须考虑负载的额定电流及可能输出的最大短路电流。
当最大短路电流大于或等于B、C、D型瞬时脱扣器的整定动值时，短路保护才能起作用。
1.5 漏电断路器的额定漏电动作电流必须≥2倍的线路业已存在的泄漏电流。
在配电线路中由于线路的绝缘电阻随着时间的增长会下降及对地布线分布电容的存在，线路或多或少对地存在一定的泄漏电流，有的还比较大，因此在选取漏电断路器的额定漏电动作电流必须大于实际泄漏电流的两倍才能保证开关不会误动作，这也是与国家标准规定的额定漏电不动作电流为额定动作电流的一半是相符合的。
漏电保护器“每月按一次”试验按钮和复位按钮的作用
漏电保护器“每月按一次”试验按钮和复位按钮的作用细心观察过的朋友可能都会发现，打开配电箱后，有的断路器比其它的断路器多一部分，除了用于分合的把手外，还有一部分上面有两个小按钮。
这种断路器就叫做“漏电断路器”，上面的两个小按钮，分别是试验按钮（上面写着T，旁边写着“每月按一次”）和复位按钮（旁边写着“跳闸后按下”）复位按钮的作用，其一是提醒用户跳闸原因（漏电跳闸后该按钮突起），其二是防止有人误合闸（按下按钮才能合动闸）。
试验按钮是我们今天要讲的内容，下文详细解释。
试验按钮不同于复位按钮，它本身就是突出的，而且按下后还会自动恢复原样，就像我们的按钮开关一样。
这个按钮按下后会有什么反应呢——从外表看来，断路器部分跳闸，复位按钮突出，合闸时必须按下复位按钮才能正常合闸。
从内部看来，漏电保护器（漏电保护器就是漏电开关旁边的那个没有分合闸把手的部分）模拟了一次漏电故障，促使断路器跳闸，依次来测试漏电保护器是否出现故障。
那么试验按钮试验的究竟是什么呢？我们首先要了解一下漏电保护器的保护特点——在漏电保护器内部，安装有一个零序互感器，用来检测零线和火线上的电流。
（一个互感器同时检测两根线，可以将它想象成两个互感器，每个互感器各测量一根线，这样比较好理解，下文也这样说。
）当两个零序互感器测量出来的电流不同时，则证明线路中出现了漏电。
两个互感器所测数据的差值，就是漏电电流的大小。
为了避免误差，同时又要考虑安全性，人们规定了一个跳闸时的电流大小——30mA（人体安全电流的极限）。
当漏电电流超过30mA后，内部电子组件会发出跳闸信号，促使断路器跳闸。
注意看上图的电路，试验按钮回路的两端，有一端经过了零序互感器，有一端没经过。
换句话说，这样两个互感器所测数值，差距就比较大了。
试验按钮就是通过这种方式，模拟电路中的漏电电流，用以测试漏电保护器内部的互感器和电子组件、脱口线圈是否有损坏。
最近接到不少用户的提问，说的是漏电开关的试验按钮，按下后可以正常跳闸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
漏电断路器小知识
漏电断路器的拒动作与误动作
漏电断路器的拒动作主要原因有以下几种：
1、在TN-C-S系统中，如果检测电路在TN-C段PEN线与L线之间，所以在TN-S 段的PE线上的漏电，漏电断路器会拒动作；
2、在TN-S系统中，由于电路安装人员把N线接入开关，如果在N线断路，在L线出现漏电时，由于检测电路不会检测到漏电信号，漏电断路器会出现拒动作；
3、在TN-C-S系统中，由于电路安装人员把N线与PE线接在一起，如发生漏电，漏电断路器会出现拒动作；
4、在安装使用时，由于漏电断路器灵敏度选择过低，而实际产生的漏电值没有达到规定值，也将拒动作；
漏电断路器的误动作主要原因有以下几种：
1、在TN-C-S系统中，由于电路安装人员把PE线和N线接反，将引起误动作；
2、在照明与动力合用的三相四线制电路中，错误的选用了三极漏电断路器，负载的零线直接在保护器的电源侧而引起误动作；
3、漏电保护器附近有大功率电器，当电器开合时产生电磁干扰会引起误动作；
4、相线与零线的绝缘电阻太低，部分电流经漏电处泄露大地，使电路正常时通过零序电流互感器的电流矢量和不为零而引起误动作；
5、用电设备外壳的PE线与工作中性线相连时，引起误动作；
6、经过三相漏电保护器的三相电源线未按照同一方向通过零序互感器，导致误动作；
7、在安装使用时，由于漏电断路器灵敏度选择过高，也将误动作。
漏电断路器小知识:六个为什么？
漏电断路器小知识
一问：漏电断路器是否可以采用下进线？
答：漏电断路器上方的接线端作为电源的进线通常叫做电源端，下方的接线端通常作为负载的连接叫做负载端。
那么能不能把电源接在负载端，而把负载接在电源端呢？不行。
因为在我国现阶段，触电保护领域使用最广泛的就是电子式漏电断路器，由于电子式漏
电断路器的脱扣线圈只有在得到动作信号的时候瞬时带电，当漏电断路器分断电路后脱扣线圈即刻断电。
如果把漏电断路器上进线和下进线接反，造成漏电断路器动作后，电压依然加在脱扣线圈上，就会烧毁线圈，使整个漏电断路器丧失漏电保护功能。
二问：已经安装了漏电断路器，开关也是好的，为什么短路时电器设备还会被烧毁？
答：漏电开关分为两大类，一类是漏电保护功能和过电流保护功能相结合的产品，另一类是仅有漏电保护功能的产品。
前者在设计和制造中已经考虑短路保护，具有高分断能力，能分断短路电流，而且如线路中发生漏电，能够正常切断电源起到保护作用；后者只能在线路产生漏电时切断正常负荷电流，本身没有过电流保护功能，因此通常要与熔断器配合使用，由熔断器切断短路电流。
如果选用后一种产品，而没有加装熔断器，结果线路短路时漏电开关不能分断，电器设备会被烧毁。
三问：线路的电流较大，又没有与之相适应的电流等级的漏电断路器，能否将漏电断路器并联使用？
答：不能并联使用。
因为每次流过的电流不可能相等，这就会产生电流差，使通过零序电流互感器的电流不再平衡，导致漏电断路器动作。
如果两个断路器仅一个漏电断路器动作，那么全部电流流至另一个漏电断路器上，若这一个漏电断路器不带过载保护，就会发生烧毁现象。
四问：剩余动作电流越小的漏电断路器是不是越好呢？
答：要视具体情况而定。
我们不能将漏电动作电流选得太大（不能起有效保护），又不能选得太小（经常动作切断电源，影响正常使用）。
对于触电危险性高的场合，应选用高灵敏度、快速型漏电保护装置（漏电动作电流不宜超过10mA）。
对于其他场所，应视其工作场所危险性的大小，安装漏电动作电流为10～30mA的快速型漏电保护装置。
选择漏电动作电流还不应考虑误动作的可能性。
漏电断路器应能避开线路不平衡的泄漏电流而不动作，还应能在安装位置可能出现的电磁干扰下不误动作。
选择漏电动作电流还应考虑漏电断路器制造的实际情况。
五问：断路器是好的，使用电器时为何老跳闸？
答：这主要要考虑到常见的几个因素：１.电器设备是不是无线电高频发生源，对于电子式漏电断路器，会在零序电流互感器中感应出电信号，使开关动作。
２.漏电断路器负载侧的开关电器合闸不同步引起。
不同步合闸时，首先合闸的一相可能产生足够大的泄漏电流，使开关动作。
３.是不是由于工作零线与保护零线共用且保护零线由断路器的负载侧的零线引出而引起的。
漏电断路器的负载侧的零线接地，会使正常的工作电流直接通过保护零线接地而不经过工作零线，使开关漏电保护动作。
六问：为什么漏电断路器使用不久就发生拒动作？
答：首先是漏电动作电流选择不当，断路器动作电流选择过大或整定过大都将造成断路器拒动作。
其次是产品质量低劣，互感器二次回路断路等质量缺陷可造成断路器拒动作。
最后还应看一下是不是安装接线的错误。
