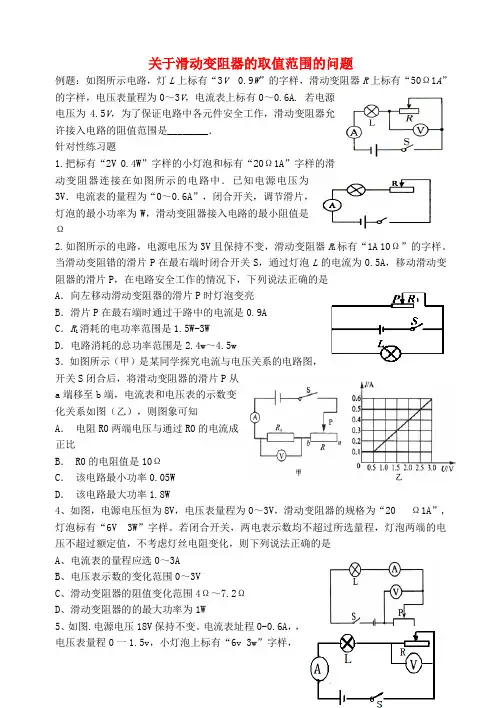

关于滑动变阻器的取值范围的问题
例题：如图所示电路，灯L上标有“3V0.9W”的字样，滑动变阻器R上标有“50Ω1A”的字样，电压表量程为0～3V，电流表上标有0～0.6A. 若电源
电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器允
许接入电路的阻值范围是________．
针对性练习题
1.把标有“2V 0.4W”字样的小灯泡和标有“20Ω 1A”字样的
滑动变阻器连接在如图所示的电路中．已知电源电压为
3V．电流表的量程为“0～0.6A”，闭合开关，调节滑片，
灯泡的最小功率为 W，滑动变阻器接入电路的最小阻
值是Ω
2.如图所示的电路，电源电压为3V且保持不变，滑动变阻器R1标有“1A 10Ω”的字样。
当滑动变阻错的滑片P在最右端时闭合开关S，通过灯泡L的电流为0.5A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是
A．向左移动滑动变阻器的滑片P时灯泡变亮
B．滑片P在最右端时通过干路中的电流是0.9A
C．R1消耗的电功率范围是1.5W-3W
D．电路消耗的总功率范围是2.4w～4.5w
3．如图所示（甲）是某同学探究电流与电压关系的电路图，
开关S闭合后，将滑动变阻器的滑片P从
a端移至b端，电流表和电压表的示数变
化关系如图（乙），则图象可知
A．电阻R0两端电压与通过R0的电流成
正比
B． R0的电阻值是10Ω
C．该电路最小功率0.05W
D．该电路最大功率1.8W
4、如图，电源电压恒为8V，电压表量程为0～3V，滑动变阻器的规格为“20 Ω 1A”,灯泡标有“6V 3W”字样。
若闭合开关，两电表示数均不超过所选量程，灯泡两端的电压不超过额定值，不考虑灯丝电阻变化，则下列说法正确的是
A、电流表的量程应选0～3A
B、电压表示数的变化范围0～3V
C、滑动变阻器的阻值变化范围4Ω～7.2Ω
D、滑动变阻器的的最大功率为1W
5、如图.电源电压18V保持不变。
电流表址程0-0.6A，，
电压表量程0一1.5v，小灯泡上标有“6v 3w”字样，
要求开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允超过额定电压(灯丝电阻不变).则下列说法正确的是
A. 滑动变阻器允许调节的范围是24一60Ω.
B. 当电流表示数为0.4A时，电压表示数为I2V
C. 该电路的最大功率为10.8W
D. 滑动变阻器的滑片向左移动时.电流表和电压表示数变大
6.某元件（阻值不变）标有“6V 6W”字样，它正常工作的电流是 A，它的电阻R 是。
将该元件与灯L接
入电路中，如图10所示。
通过
灯L的电流随电压变化的图像
如图11所示，电流表量程为
“0-0.6A”，电压表量程为
“0-3V”，闭合开关，在保证电
路各元件都安全的情况下，灯L
消耗的最大电功率可达到
____W。
7、如图所示电路，已知电流表的量程为0—0.6A，电压表的量程为0—3v，定值电阻R１阻值为10Ω，滑动变阻器R２的最大阻值为50Ω，电源电压为
6V。
开关S闭合后，在滑动变阻器滑片滑动过程中，为保证电
流表、电压表不被烧坏的情况下：
A.滑动变阻器滑片允许滑到最左端；
B.电压表最小示数是1V；
C.电路中允许通过的最大电流是0.6A；
D.滑动变阻器滑片移动过程中，电流表先达到最大量程。
8.如图所示的电路中，电源电压为4.5 V不变，电
阻R1标有“6 Ω 0.5 A”，滑动变阻器R2标有
“30Ω 1 A”，电流表量程为“0～0.6 A”，
电压表量程为“0～3 V”。
为了保护各电表和元
件，滑动变阻器R2允许接入电路的阻值范围是( )
A．0～12 Ω B．0～30Ω C．3～12Ω D．3～30Ω。
