PLC实训霓虹灯控制电路
PLC控制的设计(霓虹灯)
目录一、前言 (2)二、控制系统介绍及控制要求 (2)三、 I/O分配表及PLC型号选择 (4)四、 PLC端子接线图 (4)五、控制流程图 (5)六、梯形图与指令表 (7)七、调试与完善 (14)八、程序运行原理说明 (15)九、结束语 (15)十、参考文献 (16)PLC控制的霓虹灯广告屏设计一、前言随着改革的不断深入,社会主义市场经济的不断繁荣和发展,个大中小城市都在进行亮化工程。
个企业为宣传自己企业的形象和产品,均采用广告手法之一:霓虹灯广告屏来实现这一目的.当我们夜晚走在大街上,马路两旁各色各样的霓虹灯广告均可以见到,一种是采用霓虹灯管做成的各种形状和多中彩色的灯管,另一种为日光等管或白炽灯管作为光源,另配大型广告语或宣传画来达到宣传的效果。
这些灯的亮灭,闪烁时间及流动方向等均可以通过PLC来达到控制的要求.可编程控制器PLC可编程序控制器：英文全称Programmable Logic Controller ,中文全称为可编程逻辑控制器，是一种数字运算操作的电子系统，专为在工业环境应用而设计的。
它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算,顺序控制，定时，计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程.作为自动控制装置的核心,它具有功能强,可靠性高等诸多优点,PLC实验装置采用的是模块化结构，主要模块有可编程序控制器、编程器模块，九种实验模块，按钮、开关输入模块和继电器输出模块，以及四层电梯模型。
该装置可以完成各种指令系统训练以及多种控制对象的程序设计训练。
（二）PLC简介1. PLC的产生20世纪20年代起，人们把各种继电器、定时器、接触器及其触点按一定的逻辑关系连接起来组成控制系统，控制各种生产机械，这就是大家熟悉的传统的继电器控制系统。
由于它结构简单、容易掌握、价格便宜，能满足大部分场合电气顺序逻辑控制的要求，因而在工业控制领域中一直占据主导地位。
plc课程霓虹灯控制课程设计
plc课程霓虹灯控制课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理，掌握霓虹灯控制的基础知识；2. 学生能描述霓虹灯控制过程中涉及的传感器、执行器及其工作原理；3. 学生掌握PLC编程软件的使用方法，能编写简单的霓虹灯控制程序。
技能目标：1. 学生能运用PLC技术设计简单的霓虹灯控制电路；2. 学生能通过编程实现霓虹灯的不同亮灭模式；3. 学生具备分析和解决霓虹灯控制过程中常见问题的能力。
情感态度价值观目标：1. 学生培养对自动化技术及PLC控制技术的兴趣和热情；2. 学生认识到PLC技术在现实生活中的广泛应用，增强创新意识和实践能力；3. 学生通过小组合作，培养团队协作精神，提高沟通与表达能力。
课程性质：本课程为实践性较强的课程，结合理论知识与实际操作，培养学生的动手能力和创新能力。
学生特点：学生具备一定的电子技术基础，对PLC技术有一定了解，喜欢动手实践，善于团队合作。
教学要求：教师需引导学生结合理论知识进行实践操作，鼓励学生创新设计，注重培养学生分析问题和解决问题的能力。
在教学过程中，关注学生的学习进度，及时给予指导和反馈，确保课程目标的达成。
二、教学内容1. 理论知识：- PLC基本原理及结构；- 传感器、执行器工作原理及选型；- PLC编程语言及编程方法。
教材章节：第一章 可编程逻辑控制器概述、第二章 传感器与执行器、第三章 PLC编程语言。
2. 实践操作：- 霓虹灯控制电路设计；- PLC编程软件的使用；- 编写霓虹灯控制程序；- 霓虹灯控制电路的调试与优化。
教材章节：第四章 PLC控制系统设计、第五章 PLC控制系统编程与调试。
3. 教学大纲：- 第一周：PLC基本原理及结构学习，认识传感器、执行器；- 第二周：学习PLC编程语言，进行简单的编程练习；- 第三周：霓虹灯控制电路设计，编写控制程序；- 第四周：调试霓虹灯控制电路，优化程序。
教学内容确保科学性和系统性，结合教材章节，让学生在实践中掌握理论知识，提高学生的动手能力和创新能力。
PLC控制技术实训报告(霓虹灯闪烁设计)
目录一．任务书 (2)一、基础实训项目一：变频器对电机的运行控制 (2)二、基础实训项目二：模拟量采集与数据处理的综合应用 (2)三、综合型自主实训项目：霓虹灯控制系统的设计 (3)四、实训报告要求 (3)五、实训进度安排 (4)六、实训考核办法 (4)二．基础实训项目一 (5)2.1 项目名称：变频器对电机的运行控制 (5)2.2 项目实训目的： (5)2.3 项目实训设备 (5)2.4 实现过程 (5)2.4.1 实现过程流程图 (5)2.4.2 I/O分配表 (5)2.4.3 I/O接线图 (6)2.4.4 MM440参数设置 (7)2.4.5 PLC控制程序 (8)2.3.6 调试运行 (9)三．基础实训项目二 (9)3.3 设备 (9)3.4 模拟量输入 (10)3.4.2 实现流程图 (100)3.4.3 I/O接线图 (10)3.4.4 PLC控制程序 (11)3.5 模拟量输出 (11)3.5.1 任务内容 (11)3.5.2 实现流程 (11)3.5.3 PLC控制程序 (11)3.6 调试运行 (12)四．综合型自主实训项目 (13)4.1 项目名称：霓虹灯控制系统的设计 (13)4.2 项目工艺要求 (13)4.3 实现方案 (13)4.3.1 I/O接线图 (13)4.3.2 I/O地址分配 (13)4.3.3 实现流程图 (14)4.3.4 控制程序 (14)4.3.5 调试运行 (18)五．收获、体会 (20)六．参考文献 (21)一．任务书一、基础实训项目一：变频器对电机的运行控制一）实训目的1、进一步巩固掌握PLC基本指令功能的及其运用方法；2、根据实训设备，熟练掌握PLC的外围I/O设备接线方法；3、掌握异步电动机变频调速原理，熟悉变频器的用法。
二)实训设备PLC主机单元模块、电位器、MM440(或MM420)变频器、个人计算机 PC、PC/PPI 编程电缆。
三)工艺控制要求使用变频器实现异步电动机的可逆调速控制，即可以电动机可正反向运行、调速和点动功能。
PLC实验三霓虹灯控制实验报告(程序梯形图){修}
实验项目： 实验三霓虹灯控制实验实验预习报告（上课前完成）、实验目的1熟悉可编程序控制器的编程软件及编程方法。
2 •熟悉可编程序控制器的组成及基本逻辑指令。
3•掌握定时器及计数器的使用方法。
4 •掌握霓虹灯控制电路设计方法。
5.熟悉SFC 编程方法，分析控制过程中的状态及状态的转移条件。
所用实验仪器设备、耗材及数量四、操作方法与实验步骤（详细说明实验的操作过程及注意事项）课程名称:PLC 原理及应用三、实验内容和简单原理 （包括实验电路图及原理说明）内容：1. 2. 3. 4. 5. 6. 7. & 设计一个霓虹灯控制电路，要求按如下方法控制霓红灯 A 、B 、C 的亮灭:A 亮- 秒；B 亮- 秒；C 亮- 秒； ABC 灭一秒; ABC 亮一秒; ABC 灭一秒; ABC 亮一秒; ABC 灭一秒。
实验原理图如图3.1所示（实验原理图中的粗线为实验所需连线 )°灯A 灯E灯C1确定输入与输出量。
2.画该控制过程的状态转移图（SFC）。
3•编写可编程序控制器的梯形图程序或指令表程序。
4•进入FX系列可编程序控制器的编程软件界面，把程序输入计算机。
5•按事先画好的连线图连线，进行PLC实验。
实验报告部分五、实验数据记录及处理（实验前画好表格或坐标图形）（实验结束时交予老师签名）（1）原始数据记录1、I/O分配表2、指令表程序LD M80I 02SET MOLD MOAND T0SET M1RST M0LD M1AND T1SET M2RST M1LD M2AND T2SET M3RST M2LD M0OUT TO K10 LD M1OUT T1 K10 LD M2OUT T2 K10 3、梯形图程序LD M3 OUT Y001 MPS LD M3 AND T6 AND T6 OUT T5 K10 OR M2MRD OUT Y002 ANI T5 ENDOUT T6 K10MPPAND T3SET M0RST M3LD M3OUT T3 K49LD M3AND T6OR M0OUT Y000LD M3AND T6OR M1。
霓虹灯广告屏装置的PLC_控制
河南机电高等专科学校课程实训报告书课程名称：《机电传动与控制技术》课题名称：霓虹灯广告屏装置的PLC 控制系部名称：机电工程系专业班级：机电122班姓名：学号：2015年 04月15日目录一、设计方案 (1)二、硬件电路设计、I/O地址分配 (1)三、软件设计 (3)四、程序调试 (3)五、心得体会 (3)附录1、参考文献 (4)附录2、程序清单 (4)一、设计方案1.设计目的：设计一个霓虹灯广告屏装置的PLC 控制系统。
该广告屏共有 8 根灯管，每根灯管显示一个汉字，如下图所示：2.设计要求：该广告屏 8 根灯管亮灭的基本时序为：第 1 根亮→ 2 亮→ 3 亮→……→第 8 根亮，时间间隔为 1s ，全亮后，显示 3s ，再反过来从 8 → 7 →……→1 按 1s 间隔顺序熄灭，全灭后停亮 2s ；再从第 8 根开始亮，顺序点亮 7 →6 →……→ 1 ，时间间隔 1s ，显示 5s ，再从 1 → 2 →……→ 8 按 1s 间隔顺序熄灭，全灭后停亮 2s ，然后重复运行，周而复始。
在基本时序外，根据自己的想象，设计该广告屏 8 根灯管亮灭的其它形式的显示时序。
附加时序可加在基本时序后，也可穿插在基本时序中。
二、硬件电路设计、I/O地址分配1、主要选择的设备：确定外围I/O设备：本设计使用2个按键，用于控制霓虹灯的启动和停止，彩灯8个。
PLC模块的选择：采用s7-300的主机。
2、I/O地址分配表：输入/输出的地址分配表如下编号地址说明功能 8路数字输出1 Q0.0 与灯1相连输出2 Q0.1 与灯2相连输出3 Q0.2 与灯3相连输出4 Q0.3 与灯4相连输出5 Q0.4 与灯5相连输出6 Q0.5 与灯6相连输出7 Q.6 与灯7相连输出8 Q0.7 与灯8相连输出 2路数字输入1 I0.0 按钮，启动循环启动信号2 I0.1 按钮，停止循环停止信号图表1硬件电路图三、软件设计程序见附表四、程序调试1.硬件调试：接通电源，检查S7-300 PLC可编程控制器是否可以正常工作，接头是否接触良好，然后把其与电脑的通信口连接。

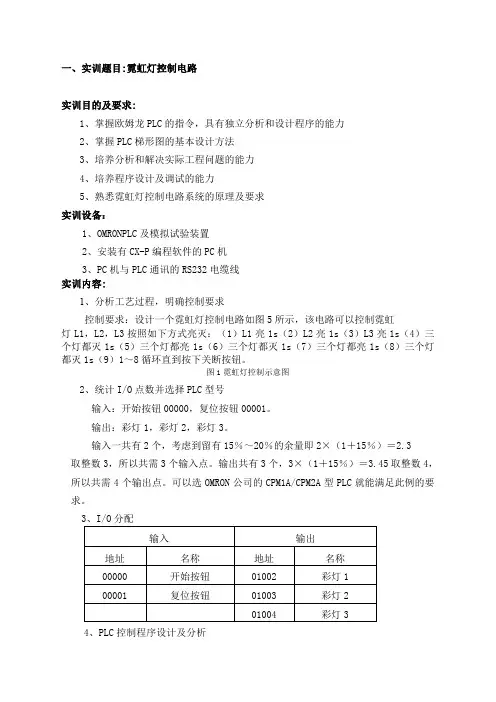

PLC实训：霓虹灯控制电路
一、实训题目:霓虹灯控制电路实训目的及要求:1、掌握欧姆龙PLC的指令，具有独立分析和设计程序的能力2、掌握PLC梯形图的基本设计方法3、培养分析和解决实际工程问题的能力4、培养程序设计及调试的能力5、熟悉霓虹灯控制电路系统的原理及要求实训设备：1、OMRONPLC及模拟试验装置2、安装有CX-P编程软件的PC机3、PC机与PLC通讯的RS232电缆线实训内容:1、分析工艺过程，明确控制要求控制要求：设计一个霓虹灯控制电路如图5所示，该电路可以控制霓虹灯L1，L2，L3按照如下方式亮灭：（1）L1亮1s（2）L2亮1s（3）L3亮1s（4）三个灯都灭1s（5）三个灯都亮1s（6）三个灯都灭1s（7）三个灯都亮1s（8）三个灯都灭1s（9）1～8循环直到按下关断按钮。
图1霓虹灯控制示意图2、统计I/O点数并选择PLC型号输入：开始按钮00000，复位按钮00001。
输出：彩灯1，彩灯2，彩灯3。
输入一共有2个，考虑到留有15％～20％的余量即2×（1＋15％）＝2.3取整数3，所以共需3个输入点。
输出共有3个，3×（1＋15％）＝3.45取整数4，所以共需4个输出点。
可以选OMRON公司的CPM1A/CPM2A型PLC就能满足此例的要求。
4、PLC控制程序设计及分析实现功能：按下开始按钮00000，中间继电器20000自锁，并且启动定时器TIM000，定时1秒，按下复位按钮00001或中间继电器20001带电后，程序复位，或者定时器TIM007定时完毕，程序复位实现功能：中间继电器20000带电后，并且定时器TIM000定时完毕，中间继电器20001自锁，并且启动定时器TIM001，定时1秒，按下复位开关00001或中间继电器20002带电后，程序复位。
实现功能：中间继电器20001带电后，定时器TIM001定时完毕，中间继电器20002自锁，并且启动定时器TIM002，定时1秒，按下复位开关00001或中间继电器20003带电后，程序复位。
PLC实训08 灯光闪烁的PLC控制
项目实施
（二）画出PLC的I/O接线图
图1-8-8
PLC原理及应用
灯光闪烁的PLC控制I/O接线图
模块1
入门应用模块
项目8 灯光闪烁的PLC控制
项目实施
（三）项目器材
序号 1 2 3 4 5 6 符 号 器材名称 型号、规格、参数 FX2N-48MR LA39-11 单位 台 个 个 数量 1 2 4 1 1 若干 动合 备注
PLC原理及应用
模块1
入门应用模块
项目8 灯光闪烁的PLC控制
项目拓展
通用计数器用于对内部信号进行计数，其工作受扫 描频率的限制，只能对低于扫描频率的信号计数。高速 计数器主要应用于对高频率信号进行计数，且可以独立 扫描周期工作。PLC高速计数器一般用于速度控制和位置 控制，作为运动部分的数据反馈。
图1-8-4计数器延时1h的程序
PLC原理及应用
模块1
入门应用模块
项目8 灯光闪烁的PLC控制
项目知识准备
2．通用计数器的应用 ②计数器的串级使用 图1-8-5是计数器串级实现延时24h 的程序。从X0闭合到Y1得电输出，延时的时间 t=0.1S×18000×48=24h，在程序中，只要改变C的设定值 或多组C串级，就可组成不同需要的延时。
PLC 可编程控制器 SB LED 按钮开关 发光二极管 计算机 电工常用工具 连接导线
装有FXGP-Win-C或 GX Developer软件
台 套 条
表1-8-2 灯光闪烁的PLC控制项目所需器材
PLC原理及应用
模块1
入门应用模块
项目8 灯光闪烁的PLC控制
项目实施
（四）按I/O接线图完成接线 （1）连接PLC的输入端外接元件； （2）连接PLC的输出端发光二极管的接线；
采用PLC控制霓虹灯
采用PLC控制的霓虹灯系统课题要求设计一个霓虹灯控制电路，该电路可以控制霓虹灯L1、L2和L3按照如下方式亮灭。
（1）LI亮1s（2）L2亮1s（3）L3亮1s（4）三个灯都灭1s（5）三个灯都亮1s（6）三个灯都灭1s（7）三个灯都亮1s（8）三个灯都灭1s目录一、绪论 (3)二、PLC的概况 (4)三、霓虹灯 (9)四、组态王实现 (15)五、总结 (18)六、参考文献 (19)第一章绪论随着改革的不断深入,社会主义市场经济的不断繁荣和发展,大中小城市都在进行亮化工程。
企业为展现自己的形象和产品,一般都会采用通过霓虹灯广告屏来这种广告手法，所以当我们夜晚走在大街上,马路两旁各色各样的霓虹灯广告随处可见,一种是采用霓虹灯管做成的各种形状和多种彩色的灯管,另一种为日光等管或白炽灯管作为光源,另配大型广告语或宣传画来达到宣传的效果，大部分是采用霓虹灯。
这就涉及到如何去控制霓虹灯的亮灭、闪烁时间及流动方向等诸多控制问题，如何去快捷、可靠、简单的去控制，成为人们考虑的重点，在这我认为PLC最适合去解决这些问题，因为PLC具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。
并且PLC在工业自动化控制特别是顺序控制中的方面具有比较突出的优势，在现实中人们也是多通过PLC去控制霓虹灯的。
第二章可编程控制器的概况第一节可编控制器的产生与应用可编程控制器（PLC）是集计算机技术、自动控制技术、和通信技术为一体放入新型自动控制技术。
其性能优越，已被广泛的应用于各个领域，并已成为工业自动化的三大支柱（PLC、工业机器人、CAD/CAM）之一。
PLC的应用已成为一个世界潮流，在不久的将来PLC技术在我国将得到更全面的发展。
一、可编程控制器的产生及发展可编程控制器的产生可追溯到20世纪60年代末，在可编程控制器出现以前，继电器控制在工业控制领域占主导地位，由此构成的控制系统都是按预先设定好的时间或条件顺序地工作，若要改变控制的顺序就必须改变控制系统地硬件连线，这样就使其应用在很多方面受到限制，其通用性和灵活性都比较差。
PLC课设霓虹灯
目录一、控制系统介绍及控制要求……………………………二、I/O分配表…………………………............................三、PLC端子接线图………………………………………四、控制流程图……………………………………………五、梯形图与指令表………………………………………六、程序运行原理说明……………………………………七、结束语…………………………………………………第一章控制系统介绍及控制要求1. 霓虹灯广告屏示意图：该广告屏共有8根灯管，24只流水灯，每4只灯为一组，如图1-1所示：图1—1 霓虹灯广告屏示意图2. 控制要求：(1)该广告屏中间8根灯管亮灭的时序为：第1根亮→2亮→3亮→……→第8根亮,时间间隔为1s，全亮后显示10s；再反过来从8 →7→……→1按1s间隔顺序熄灭，全灭后，停亮2s；再从第8根开始亮,顺序点亮7→6→……→1，时间间隔1s，显示5s；再从1→2→……→8按1S时间间隔顺序熄灭，全灭后停亮2s。
然后重复运行，周而复始。
(2)24只流水灯，4个一组分成6组，从I→II→……→VI按1s时间间隔依次向前移动，且点亮时每相隔1灯为亮，即从I“①、③”亮→II“⑤、⑦”亮，同时I“①、③”灭→III“⑨、(3)系统有单步\连续控制,有启动和停止按钮。
(4)起动时，灯管和流水灯同时起动，关闭时，也可同时也可分别关闭。
(5)在控制要求1中，若要求将全亮后显示10s改为以0.5s间隔同时闪烁5s，试修改程序。
(6)要求有移位指令的应用。
3. 编程并模拟调试。
4. 画出I/O端子接线图。
第二章设计项目的分析2.1 设计要求假设汽车尾灯两侧各有3盏指示灯，设计其控制功能如下：（1）汽车正常行驶时指示灯都不亮；（2）汽车右转弯时，右侧一盏指示灯亮；（3）汽车左转弯时，左侧一盏指示灯亮；（4）汽车刹车时，左右两侧其中一盏指示灯亮；（5）汽车夜间行驶时，左右两侧的一盏指示灯同时亮，以供照明。
可编程控制器plc霓虹灯课程设计
机电高等专科学校实训设计报告书课程名称：?电气控制与PLC?课题名称：霓虹灯广告屏装置的PLC 控制系部名称：机械工程系专业班级：机制131姓名：学号：指导教师：宋守云2021 年12月27日目录目录1摘要3第1章、引言41.1课程设计的容和要求41.1.1、设计目的：41.1.2、设计要求：41.2 总体设计思路5第2章、霓虹灯PLC控制的设计方案52.1 设计原理及方案选择52.2设计流程图6第3章、硬件、软件设计73.1、硬件电路设计73.2、I/O地址分配；83.2.1、I/O地址分配表83.2.2、I/O地址分配图93.3、程序的设计93.4、程序容10第4章、程序调试104.1、调试概述104.2、调试要求114.3、调试过程114.4、确定程序11第5章、心得体会125.1、结论125.2辞和体会12附录1、参考文献13附录2、程序清单14摘要为展现商家的形象和“品位〞,在夜晚展现出一个美好的夜一般都会采用“个性〞霓虹灯广告屏来装饰商场。
这就涉及到如何去控制商家所需的霓虹灯的亮灭、闪烁时间及流动方向等诸多控制问题。
如何去快捷、可靠、简单的去控制，成为人们考虑的重点。
PLC是一种用程序来改变控制功能的工业控制计算机,霓虹灯和流水灯的亮灭、闪烁时间及流动方向等，均可以通过PLC来到达控制的要求。
本课程设计根据课题上的5点要求，进展I/O口估算，并选择PLC型号、绘制流程图和设计梯形图。
以及编写程序清单、调试程序、修改程序并最终确定程序，最终实现课程要求。
在编写程序的时候用到了计数器和比拟指令，使程序简洁明了。
根本实现对霓虹灯的正确、简洁、稳定的控制。
附加时序：每个灯均闪烁两次再亮。
关键词：广告屏；PLC控制；计数器；比拟指令第1章、引言1.1课程设计的容和要求1.1.1、设计目的：设计一个霓虹灯广告屏装置的PLC 控制系统。
该广告屏共有8 根灯管，每根灯管显示一个汉字，如以下列图所示：1.1.2、设计要求：1、该广告屏8 根灯管亮灭的根本时序为：第1 根亮→2 亮→3 亮→……→第8 根亮，时间间隔为1s ，全亮后，显示3s ，再反过来从8 →7 →……→1 按1s 间隔顺序熄灭，全灭后停亮2s ；再从第8 根开场亮，顺序点亮7 →6 →……→1 ，时间间隔1s ，显示5s ，再从1 →2 →……→8 按1s 间隔顺序熄灭，全灭后停亮2s ，然后重复运行，周而复始。
PLC实验三霓虹灯控制实验报告(程序梯形图){修}
课程名称：PLC原理及应用实验项目：实验三霓虹灯控制实验实验预习报告（上课前完成)一、实验目的1．熟悉可编程序控制器的编程软件及编程方法.2．熟悉可编程序控制器的组成及基本逻辑指令。
3．掌握定时器及计数器的使用方法。
4．掌握霓虹灯控制电路设计方法。
5．熟悉SFC编程方法，分析控制过程中的状态及状态的转移条件。
二、所用实验仪器设备、耗材及数量三、实验内容和简单原理（包括实验电路图及原理说明）内容：设计一个霓虹灯控制电路，要求按如下方法控制霓红灯A、B、C的亮灭：1．A亮一秒;2．B亮一秒;3．C亮一秒；4．ABC灭一秒；5．ABC亮一秒；6．ABC灭一秒；7．ABC亮一秒；8．ABC灭一秒.实验原理图如图3。
1所示(实验原理图中的粗线为实验所需连线).四、操作方法与实验步骤（详细说明实验的操作过程及注意事项）1．确定输入与输出量。
2．画该控制过程的状态转移图(SFC）。
3．编写可编程序控制器的梯形图程序或指令表程序.4．进入FX系列可编程序控制器的编程软件界面，把程序输入计算机。
5．按事先画好的连线图连线，进行PLC实验。
实验报告部分五、实验数据记录及处理（实验前画好表格或坐标图形）（实验结束时交予老师签名)（1）原始数据记录1、I/O分配表类别元件PLC元件作用输入单脉冲信号M8002 启动L1 Y000 灯A亮L2 Y001 灯B亮L3 Y002 灯C亮2、指令表程序LD M8002 LD M3 OUT Y001 SET M0 MPS LD M3 LD M0 AND T6 AND T6 AND T0 OUT T5 K10 OR M2 SET M1 MRD OUT Y002 RST M0 ANI T5 ENDLD M1 OUT T6 K10AND T1 MPPSET M2 AND T3RST M1 SET M0LD M2 RST M3AND T2 LD M3SET M3 OUT T3 K49RST M2 LD M3LD M0 AND T6OUT TO K10 OR M0LD M1 OUT Y000OUT T1 K10 LD M3LD M2 AND T6OUT T2 K10 OR M13、梯形图程序3、PLC接线图（2）数据处理与分析教师签名：六、回答思考题1．添加一个启动和停止按钮，程序该如何改动？将原梯形图程序第一行改为下图：X0为启动按钮，X1为停止按钮2．试述使用定时器进行程序控制的方法？用定时器组成闪烁电路；用多个定时器组合实现较长时间的延时；用定时器和计算器组合，实现长延时功能电路。
实验说明：实验六 霓虹灯PLC控制组态仿真实验
247实验六 霓虹灯PLC 控制组态仿真实验一、实验目的1．初步学会使用组态软件, 掌握PLC 控制系统的组态仿真设计基本原理。
2．学习FPWIN-GR 软件的使用，掌握用梯形图编写PLC 程序及程序的调试方法。
3．熟悉霓虹灯控制的PLC 编程及调试 。
二、实验器材1．微机一台（内有“力控”组态软件和“FPWIN-GR”编程软件）。
2．松下FP1-C24型PLC 一台或FP0R 系列PLC 一台。
3．连接线（微机与PLC 的通信线）和PLC 的电源线。
4．给FP0R 型PLC 供电的24V 直流电源（可选）、FP 手持编程器Ⅱ一台（可选）。
三、 实验原理本实验是利用PLC 来控制8个字形霓虹灯的闪烁及工作过程。
霓虹灯设备的组态仿真界面如图1所示。
图1 霓虹灯设备组态仿真界面实验的控制要求为：1） 实验主要是控制8个字形霓虹灯的闪亮过程。
“中”、“国”、“共”、“产”、“党”、“万”、“岁”、“！”，这8个字符分别对应PLC 的8个输出触点Y0～Y7。
每个输出触点的输出值 “0”或“1”对应于灯的灭与亮。
2） 要求按动“开始”按钮时，8个字形霓虹灯在程序的控制下依次点亮或熄灭，并循环反复。
当按动“停止”按钮时程序停止工作，字形霓虹灯立即全部熄灭。
3） 本实验并没有具体的控制要求，请读者自行提出控制要求，设计出相应的控制程序，并验证PLC程序的正确与否。
四、I/O分配表（见表1）五、预习要求根据自行提出的控制要求和I/O分配表，用梯形图编写PLC程序并写出注释说明。
六、实验步骤与内容1．连接计算机与PLC装置，启动计算机，接通PLC装置的电源。
2．分别把参考程序lamp1.fp、lamp2.fp和lamp3.fp下载到PLC中运行，之后关闭FPWIN 或切换到离线状态，启动组态软件的运行系统，进入霓虹灯控制组态仿真系统观察一下程序运行的情况，这样有利于理解PLC的控制要求。
然后退出所有组态程序。
3．双击桌面上的FPWIN图标，进入FPWIN，录入事先编好的PLC程序并编辑转换。
PLC应用技术3.8 实践任务2复杂霓虹灯控制程序设计
实践任务二复杂霓虹灯控制
能力目标
1）熟练掌握传送、循环移位、移位、比较等功能指令的用法
2）进一步熟悉顺序控制法编程思想
3）学会用顺序控制法结合功能指令实现复杂灯光效果控制，为自己设计的霓虹灯控制程序与调试作准备
4）学会多个输出程序的调试技术
一、控制要求
按下启动按钮SB1，1——8个彩灯按以下规律显示：
1）首先是`1~8个彩灯间隔1S逐个点亮，即1→1、2→1、2、3、4→1、2、3、4、5→1、2、3、4、5、6→1、2、3、4、5、6、7→1、2、3、4、5、6、7、8；
2）所有灯闪烁4次（周期为1S）后全亮2S；
3）所有灯按照1~8顺序熄灭，即2、3、4、5、6、7、8→3、4、5、6、7、8→4、5、6、7、8→5、6、7、8→6、7、8，所有灯全灭2S；
4）各灯再按如下规律变化，时间间隔2S，即1、8→2、7→3、6→4、5→1、3、5、7→2、4、6、8→1、3、5、7→2、4、6、8→全部闪烁5 次（周期为1S）→全灭…再重复1）步如此循环。
当按下停止按钮SB2 时停止循环。
二、任务要求
1）根据灯光变换控制要求设计软件程序；2）程序写入与调试；
3）霓虹灯灯光效果功能演示。
PLC实训08---灯光闪烁的PLC控制
图1-8-6 计数器与定时器的组合应用
PLC原理及应用
模块1 入门应用模块
项目知识准备
项目8 灯光闪烁的PLC控制
2．通用计数器的应用
④计数器与闪烁电路的组合应用 图1-8-7是计数器与闪烁电 路组合实现闪烁3次的程序。
图1-8-7 计数器与闪烁电路的组合应用
PLC原理及应用
模块1 入门应用模块
模块1 入门应用模块
项目八 灯光闪烁的PLC控制
PLC原理及应用
模块1 入门应用模块
目标与要求
项目8 灯光闪烁的PLC控制
● 掌握通用计数器的使用。 ● 掌握用PLC编制灯光闪烁的程序。
PLC原理及应用
模块1 入门应用模块
项目描述
项目8 灯光闪烁的PLC控制
灯光的闪烁广泛应用于我们的日常生活，如霓虹灯、 舞台灯光的闪烁、居家的彩灯、节日彩灯、广告彩灯、报 警器等。
项目知识准备
1、计数器C的类型
项目8 灯光闪烁的PLC控制
FX2N系列计数器分为通用计数器和高速计数器两类。 通用计数器用于对变化缓慢的内部信号（如X、Y、M、S、 T等）进行计数，该信号的接通和断开时间应比PLC的扫 描周期稍长。当信号变化比较快时，应使用高速计数器 进行计数。
PLC原理及应用
模块1 入门应用模块
项目实施
（一）确定PLC的I/O分配表
输入端（I）
外接元件
输入端子
启动按钮SB1
X0
停止按钮SB2
X1
项目8 灯光闪烁的PLC控制
输出端（O）
外接元件 输出端子
彩灯L1
Y1
彩灯L2
Y2
彩灯L3
ห้องสมุดไป่ตู้Y3
PLC项目五 彩灯控制电路PPT课件
操作指导
1.绘制控制原理图及接线图 根据学习任务绘制控制电路原理图，参考电路原理图及布局如图5⁃1 3所示。根据图绘制接线图，合理规划元器件位置。建议元器件按上 下方位布局，走线方向按上“进相”、下“出相”的规律安排，以 方便检测及维修。 2.安装电路 (1)检查元器件 根据表5-1配齐元器件，检查元器件的规格是否符合 要求，检测元器件的质量是否完好。 (2)固定元器件 按照元器件规划位置，安装DIN导轨及走线槽，固 定元器件。 (3)配线安装 根据配线原则及工艺要求，对照原理图进行配线安装， 包括：板上元器件的配线安装，外围设备的配线安装。
5.步进指令编程步骤
(1)人工绘制状态转移图SFC 根据被控对象的状态(工序)流程，给制 状态转移图SFC，如图5-12中“用SFC表达的电路”所示。 1)初始状态的软元件用S0～S9，并用双框表示；中间状态软元件用S 20～S899等状态，用单框表示。 2)完整的应用程序中，包含有使初始状态软元件(如图5-12中的S0)置 位的梯形图块LAD0，步进梯形图结束及程序结束梯形图块LAD1等， 不能遗漏。 3)状态编程顺序为：先进行驱动，再进行转移，不能颠倒。 4)顺序状态转移用置位指令SET。
操作指导
4.控制程序编制 (1)人工绘制状态转移图SFC 根据 任务分析要求，绘制状态转移图S FC,如图5-14a所示。
图5-14 花式彩灯控制电路SFC
操作指导
(2)使用GX Developer V8编程软件在计算机上编辑用SFC表示的步进 梯形图程序(GX Developer V8编程软件的安装由指导教师预先完成) 参考SFC如图5-14b所示，梯形图及指令表如图5-15所示。
任务三 具有三种循环模式的彩灯控制电路
1)单序列：各步按顺序相继激活的情况进展,如图5-16a所示。 2)选择序列:在一个活动步之后紧接着有几个后继步可供选择的结构 形式，如所示，各个分支都有各自的转换条件,但不能同时转换，只 能沿其中一个分支转换。 3)并行序列:在一个活动步之后有几个后继步同时激活的结构形式， 如图5-16c所示,其中S20·X0为S22和S32同时激活的条件，而S22·S3 2·X1为S40激活的条件。
实训：PLC控制实例
PLC控制实例实例导读●五星彩灯闪烁控制程序设计。
●交通信号灯控制。
●四层电梯PLC控制系统。
●自动送料装车控制实训1 五星彩灯控制实训内容1. 五星彩灯分布图(如图1. 1所示)图1.1 五星彩灯分布图2. 控制要求：十只发光二极管L1-L10 的亮暗规律如下：1 ) 花样1先使全部彩灯复位(熄灭),然后L1 到L10 按图1.2所示的顺序每隔0.5s点亮一个彩灯，直到所有彩灯全部亮起为一个循环，重复轮回三次。
图1.2 花样1流程图2)花样2两组灯亮灭交替，循环闪烁三次。
图1.3 花样2流程图3 ) 花 样 3先 L1 灯亮，延时0.5s 后 L2 灯亮L1 灯灭，延时0.5s 后 L3 灯亮L2 灯灭，依次类推，形成单灯跑马 效果，反复循环三次。
(L10L2 L9L3 L8L4 L7L5 L6图1.4花样3流程图根据以上控制要求，将三种花样连贯起来，完成PLC VO 地址分配、硬件连线和控制程序 的设计。
根据五星彩灯的控制要求，为使程序简单，本实例不使用输入信号， 一通电，彩灯即开始 进行花样循环；使用10个输出点接 L1~L10 十个彩灯，具体 VO 地址分配如表1 所示。
表 1 / O 地址分配表输入元件I/O 地址输出元件 I/O 地址①卫 ③ 四 5 → 6 7④(四L101.主程序梯形图Network 4三个计数器清零SM0.1 C0R3Network 2SM0.0调用花样1子程序3次C0<1 +3SBR O_ENNetwork 3 调用花样2子程序3次SM0.0 C1 C0< ==1+4 +3Network 4 调用花样3子程序3欲SM0.0 C2 C11+4 +424VOC 电源L ⁶1 17 L 81 19 L 10[十>1M 1L+ 0.0 0.10.2 0.3 0. 4 2M 2L + 05 0. 6 0.7 M L+ DCS7-200 CPU224 DC/DC/DC>1M 0.00.10.203040.50.60.72M 1.01.11213141.5 L+L11 L2 L3[ L4| L5|DC24V+PLC 接线图SBR 1_ ENSBR 2 ENNetwork 5C2 ==1 +4 彩灯熄灭Q0.0R10图1.6 彩灯PLC 梯形图控制程序(主程序)2.花样1子程序梯形图图1.7 彩灯PLC 梯形图控制程序(花样1子程序) 3. 花样2子程序Network 1SM0.1让所有彩灯熄灭MOV W EN ENO MOV WENO15#0000=IN OUT □V/0 15#0000-OUT -LWONetwork Z 网络2到网络3为脉冲振荡电路SM0.0 T40 M0.1T39N TON+5{ PTNetwork 3T39 T40 M0.2M0.2T40TONNetwork 4M0.1Network 5M0.2+5{PT网络4到网络5为五星彩灯内圈外圈闪烁电路Q0.5S500.0R )5Q0.55Q0.0SEN5 Network 6Q0.0闪烁次数计数器CU C1CTU]10.4+5+Network 7 子程序运回C1==1 P K—(RET)+4图1.8彩灯PLC 梯形图控制程序(花样2子程序)4.花样3子程序Hctwork1SMM0.1Metwork2C2==1+1 Metwork 3C2+2 Hctwork4SM0.0Network 5,W¹.°Metwork 6T37M11.5(第一次循坏前)辅助继电器复位M¹0.1R )14(第二次循环前)辅助些电器复位M10.1P —(R )14(第三次循环前)辅助继电器复位M10.1P —(R)14同路4到网络9为脉冲生成电路T37 M1.0()T37TOM+2{M10.0)M¹0.1Network12M10.2Network13M10.3Network14M10.4Network15M10.5Network16M10.5Network17M10.7Network18M11.0Network 19M11.1同路11到网路20,形灯单灯跑马效果Q0.0)Q0.1)00.200.3—()Q0.4()Q0.5)Q0.600.7Q10Network 7SI/0.0Network20M11.2M0.1Q1.1)Metwork BM.1Network 9T38 MM⁰0M0.0丽+2世M2.—()循环达数计数器C2CUCTU1.5RNotwork 10MM0.0奇存器移位ENO+4{FVNetwork 23 子程序近回M11.5M1001|DATA ——(RET)M10.1 S BIT+14{图1.8 彩灯PLC 梯形图控制程序(花样3子程序)Network 21Network 22T0H]T38实训2交通信号灯控制1. 交通灯示意图(如图2. 1所示)北西实训内容2东南图2.1 交通灯示意图2.控制要求：SB1位自锁型按钮，功能为手动/自动切换，按下为自动状态，自动状态时SB2,SB3 不起作用。
PLC实验三霓虹灯控制实验报告程序梯形图
P L C实验三霓虹灯控制实验报告程序梯形图Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】课程名称： PLC原理及应用实验项目：实验三霓虹灯控制实验实验预习报告（上课前完成）一、实验目的1．熟悉可编程序控制器的编程软件及编程方法。
2．熟悉可编程序控制器的组成及基本逻辑指令。
3．掌握定时器及计数器的使用方法。
4．掌握霓虹灯控制电路设计方法。
5．熟悉SFC编程方法，分析控制过程中的状态及状态的转移条件。
二、所用实验仪器设备、耗材及数量三、实验内容和简单原理（包括实验电路图及原理说明）内容：设计一个霓虹灯控制电路，要求按如下方法控制霓红灯A、B、C的亮灭：1．A亮一秒；2．B亮一秒；3．C亮一秒；4．ABC灭一秒；5．ABC亮一秒；6．ABC灭一秒；7．ABC亮一秒；8．ABC灭一秒。
实验原理图如图所示(实验原理图中的粗线为实验所需连线)。
四、操作方法与实验步骤（详细说明实验的操作过程及注意事项）1．确定输入与输出量。
2．画该控制过程的状态转移图（SFC）。
3．编写可编程序控制器的梯形图程序或指令表程序。
4．进入FX系列可编程序控制器的编程软件界面，把程序输入计算机。
5．按事先画好的连线图连线，进行PLC实验。
实验报告部分五、实验数据记录及处理（实验前画好表格或坐标图形）（实验结束时交予老师签名）（1）原始数据记录1类别元件PLC元件作用输入单脉冲信号M8002启动L1Y000灯A亮L2Y001灯B亮L3Y002灯C亮2、指令表程序LD M8002 LD M3 OUT Y001 SET M0 MPS LD M3LD M0 AND T6 AND T6 AND T0 OUT T5 K10 OR M2SET M1 MRD OUT Y002 RST M0 ANI T5 ENDLD M1 OUT T6 K10AND T1 MPPSET M2 AND T3RST M1 SET M0LD M2 RST M3AND T2 LD M3SET M3 OUT T3 K49RST M2 LD M3LD M0 AND T6OUT TO K10 OR M0LD M1 OUT Y000OUT T1 K10 LD M3LD M2 AND T6OUT T2 K10 OR M13、梯形图程序3、PLC接线图（2）数据处理与分析教师签名：六、回答思考题1．添加一个启动和停止按钮，程序该如何改动将原梯形图程序第一行改为下图：X0为启动按钮，X1为停止按钮2．试述使用定时器进行程序控制的方法用定时器组成闪烁电路；用多个定时器组合实现较长时间的延时；用定时器和计算器组合，实现长延时功能电路。
霓虹灯控制电路设计
安康学院PLC课程设计报告书课题名称：霓虹灯控制电路实训姓名：XX学号：CCCVXC院系：电子与信息工程系专业：电子信息工程指导教师：吕VF时间：2011年12月20日课程设计项目成绩评定表设计项目成绩评定表一、设计任务及要求：1、设计任务：设计一个霓虹灯控制电路实训模型。
2、要求：设计一个霓虹灯控制电路，该电路可以控制霓虹灯L1，L2，L3按照如下方式亮灭：（1）L1亮1s（2）L2亮1s（3）L3亮1s（4）L1灯都灭3s（5）L2灯都亮2s（6）L3灯亮1s（7）三个灯都灭（8）三个灯都亮、闪3s。
指导教师签名：年月日二、指导教师评语：该生在实训期间，认真完成实训项目，态度认证，积极思考，通过使用PLC 梯形图编程设计方法很好的模拟了霓虹灯的控制系统，希望在以后的学习生活中继续努力指导教师签名：年月日三、成绩评定：指导教师签名：年月日四、系部意见：系部盖章：年月日设计报告书目录一、设计目的 (1)二、设计思路 (1)三、设计过程 (1)3.1、系统方案论证 (1)3.2、I/O端口分配表及控制程序 (2)3.2.1输入/输出接线列表 (2)3.2.2梯形图参考程序 (2)四、系统调试与结果 (4)4.1、系统调试过程 (4)4.2、系统调试结果 (4)五、课程设计体会与建议 (6)5.1、设计体会 (6)5.2、设计建议 (6)六、参考文献 (6)一、设计目的1、掌握霓虹灯的基本工作方式。
2、进一步熟悉PLC的I/O端口连接。
3、通过使用各基本指令，进一步熟练掌握PLC的编程和程序调试。
二、设计思路1、设计霓虹灯的模拟实验面板图。
2、I/O端口分配。
3、代码编写。
4、程序调试验证三、设计过程3.1、系统方案论证霓虹灯的模拟实验过程如图1所示：L1L2L3第1秒亮第2秒亮第3秒亮第4秒亮第5秒亮亮第6秒亮亮亮第7秒亮、闪亮、闪亮、闪第8秒亮、闪亮、闪亮、闪第9秒亮、闪亮、闪亮、闪图1霓虹灯的模拟实验图上图中的L1L2L3表示三个霓虹灯灯管；霓虹灯L1，L2，L3按照如下方式亮灭：（1）L1亮1s（2）L2亮1s（3）L3亮1s（4）L1灯都灭3s（5）L2灯都亮2s（6）L3灯亮1s（7）三个灯都灭（8）三个灯都亮、闪3s3.2、I/O端口分配表及控制程序3.2.1输入/输出接线列表输入接线SB1AX0X13.2.2梯形图参考程序（1）模拟霓虹灯控制程序梯形图输出接线L1（红灯）L2（黄灯）L3（绿灯）Y0、Y3、Y6Y1、Y4、Y7Y2、Y4、Y11（2）霓虹灯控制程序指令表四、系统调试与结果4.1、系统调试过程霓虹灯正常运行时：当按下启动按钮SB1时，先启动第一个霓虹灯管，然后经过1S的延时，第一个霓虹灯管灭，启动第二个霓虹灯管，依次经过1S延时，第二个霓虹灯管灭，启动第三个霓虹灯管；再经过1S延时，第三个霓虹灯管灭，第一个灯管亮起，再经过1S延时，第二个霓虹灯管亮，再经过1S延时，第三个霓虹灯管亮，再经过1S延时，三个霓虹灯管全灭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、实训题目:霓虹灯控制电路实训目的及要求:1、掌握欧姆龙PLC的指令，具有独立分析和设计程序的能力2、掌握PLC梯形图的基本设计方法3、培养分析和解决实际工程问题的能力4、培养程序设计及调试的能力5、熟悉霓虹灯控制电路系统的原理及要求实训设备：1、OMRON PLC及模拟试验装置2、安装有CX-P编程软件的PC机3、PC机与PLC通讯的RS232电缆线实训内容:1、分析工艺过程，明确控制要求控制要求：设计一个霓虹灯控制电路如图5所示，该电路可以控制霓虹灯L1，L2，L3按照如下方式亮灭：（1）L1亮1s （2）L2亮1s （3）L3亮1s （4）三个灯都灭1s （5）三个灯都亮1s （6）三个灯都灭1s （7）三个灯都亮1s （8）三个灯都灭1s （9）1～8循环直到按下关断按钮。
图1霓虹灯控制示意图2、统计I/O点数并选择PLC型号输入：开始按钮00000，复位按钮00001。
输出：彩灯1，彩灯2，彩灯3。
输入一共有2个，考虑到留有15％～20％的余量即2×（1＋15％）＝2.3取整数3，所以共需3个输入点。
输出共有3个，3×（1＋15％）＝3.45取整数4，所以共需4个输出点。
可以选OMRON公司的CPM1A/CPM2A型PLC就能满足此例的要求。
4、PLC控制程序设计及分析实现功能：按下开始按钮00000，中间继电器20000自锁，并且启动定时器TIM000，定时1秒，按下复位按钮00001或中间继电器20001带电后，程序复位，或者定时器TIM007定时完毕，程序复位实现功能：中间继电器20000带电后，并且定时器TIM000定时完毕，中间继电器20001自锁，并且启动定时器TIM001，定时1秒，按下复位开关00001或中间继电器20002带电后，程序复位。
实现功能：中间继电器20001带电后，定时器TIM001定时完毕，中间继电器20002自锁，并且启动定时器TIM002，定时1秒，按下复位开关00001或中间继电器20003带电后，程序复位。
实现功能：中间继电器20002带电后，定时器TIM002定时完毕，中间继电器20003自锁，并且启动定时器TIM003，定时1秒，按下复位开关00001或中间继电器20004带电后，程序复位。
实现功能：中间继电器20003带电后，定时器TIM003定时完毕，中间继电器20004自锁，并且启动定时器TIM004，定时1秒，按下复位开关00001或中间继电器20005带电后，程序复位。
实现功能：中间继电器20004带电后，定时器TIM004定时完毕，中间继电器20005自锁，并且启动定时器TIM005，定时1秒，按下复位开关00001或中间继电器20006带电后，程序复位。
实现功能：中间继电器20005带电后，定时器TIM005定时完毕，中间继电器20006自锁，并且启动定时器TIM006，定时1秒，按下复位开关00001或中间继电器20007带电后，程序复位。
实现功能：中间继电器20006带电后，定时器TIM006定时完毕，中间继电器20007自锁，并且启动定时器TIM007，定时1秒，按下复位开关00001或中间继电器20008带电后，程序复位。
实现功能：中间继电器20007带电后，定时器TIM007定时完毕，启动中间继电器20008，当按下复位开关00001后，程序复位。
实现功能：中间继电器20001、20002、20003、20005、20007控制彩灯01002、01003、01004。
二、实训题目：小车自动选向、定位控制实训目的及要求:1、掌握欧姆龙PLC的指令，具有独立分析和设计程序的能力2、掌握PLC梯形图的基本设计方法3、培养分析和解决实际工程问题的能力4、培养程序设计及调试的能力5、熟悉小车自动选向、定位控制系统的原理及要求实训设备：1、OMRON PLC及模拟实验装置2、安装有CX-P编程软件的PC机3、PC机与PLC通讯的RS232电缆线实训内容:1、分析工艺过程，明确控制要求控制要求：某车间生产线有4个工作台，小车往返于工作台之间运料，每个工作台设有一个行程开关（SQ）和一个呼叫按钮（SB）相对应。
任何一个呼叫台的呼叫按钮被按下呼叫小车时，小车应该动作到呼叫的工作台，即（1）小车初始应该停在4个工作台中的任意一个行程开关位置上；（2）当所按下呼叫按钮SB的编号大于小车所在行程开关SQ位置编号时，小车右行，运行到呼叫按钮SB所对应的行程开关时停止；（3）当所按下呼叫按钮SB的编号小于小车所在行程开关SQ位置编号时，小车左行，运行到呼叫按钮SB所对应的行程开关时停止；（4）当所按下呼叫按钮SB的编号等于小车所在行程开关SQ位置编号时，小车保持不动；（5）呼叫按钮开关应具有互锁功能。
图2小车自动选向定位图2、统计I/O点数并选择PLC型号输入：启动按钮一个，停止按钮一个，SQ1，SQ2， SQ3 ，SQ4各一个，SB1，SB2,SB3,SB4各一个。
输出：SB1, SB2, SB3,SB4各一个，指示灯左移一个，指示灯右移一个。
输入一共有10个，考虑到留有15％～20％的余量即10×（1＋15％）＝11.5取整数12，所以共需5个输入点。
输出共有6个，6×（1＋15％）＝6.9取整数7，所以共需7个输出点。
可以选OMRON公司的CPM1A/CPM2A型PLC就能满足此例的要求。
3输入输出地址名称地址名称启动0.00 SQ1 10.02停止0.01 SQ2 10.03SQ1 0.02 SQ3 10.04SQ2 0.03 SQ4 10.05SQ3 0.04 右移10.06SQ4 0.05 左移10.07SB1 0.06SB2 0.07SB3 0.08SB4 0.094实现功能：按下00000系统启动按钮,其对应中间继电器20000带电并自锁,系统处于等待状态并一直保持。
按下00001停止按钮系统的运行停止。
实现功能：20000带电给DM0和DM1输入初始值0。
实现功能：将00006，00007，00008，00009之间互锁，分别赋予一个中间继电器，各为20001，20002，20003，20004。
使呼叫按钮之间的互锁，令按下任意一个时，其他呼叫无法实现。
00001为总复位键，当按下00001时，继电器20001，20002，20003，20004全部复位。
实现功能：通过00002，00003，00004，00005将数字0001，0002，0003，0004分别传送到DM0中。
实现功能：通过00006，00007，00008，00009将数字0001，0002，0003，0004分别传送到DM1中。
实现功能：使DM1与DM0中的数据C1与C2之间做比较，当C1>C2时，大于标志位25505为ON；当C1=C2时，等于标志位25506为ON；当C1<C2时，小于标志位25507为ON。
实现功能：当DM1>DM0时，大于标志位25505为ON，灯01006亮。
实现功能：当DM1<DM0时，小于标志位25507为ON，灯01007亮。
实现功能：01002，01003，01004，01005分别代表小车所在位置，当小车分别在00002，00003，00004，00005时00002，00003，00004，00005所对应的01002，01003，01004，01005亮。
三、实训题目：医院警示灯控制实训目的及要求:1、掌握欧姆龙PLC的指令，具有独立分析和设计程序的能力2、掌握PLC梯形图的基本设计方法3、培养分析和解决实际工程问题的能力4、培养程序设计及调试的能力5、熟悉医院警示灯控制系统的原理及要求实训设备：1、OMRON PLC及模拟实验装置2、安装有CX-P编程软件的PC机3、PC机与PLC通讯的RS232电缆线实训内容:1、分析工艺过程，明确控制要求控制要求：有些医院设备不是很完善，医院的病房里没有警示灯，病人在需要换药和打针，还有紧急情况的时候都需要护士的照顾，但是护士不能时时刻刻都在病房，所以要在病房的每个病床上安装一个按钮，当病人按一下的时候说明有紧急情况，按两下的时候说明病人需要换药。
护士可以判断哪个病床。
图3 医院警示灯示意图2、统计I/O点数并选择PLC型号输入:一号病床呼叫按钮SQ1，复位按钮SQ4, 二号病床呼叫按钮SQ2，复位按钮SQ4,三号病床呼叫按钮SQ3，复位按钮SQ4。
输出:一号病床指示灯L1，二号病床指示灯L2，三号病床指示灯L3。
PLC的型号:输入一共有4个，考虑到留有15％～20％的余量即4×（1＋15％）＝6.9取整数5，所以共需5个输入点。
输出共有3个，3×（1＋15％）＝3.45取整数4，所以共需4个输出点。
可以选OMRON公司的CPM1A/CPM2A型PLC就能满足此例的要求。
34实现功能：当按下00000启动按钮,中间继电器20000得电，系统处于高电平状态并一直保持。
按下00003停止按钮系统的运行停止。
实现功能：当按下00001系统启动按钮,中间继电器20001得电，系统处于高电平状态并一直保持。
按下00003停止按钮系统的运行停止。
实现功能：当按下00002启动按钮,中间继电器20002得电，系统处于高电平状态并一直保持。
按下00003停止按钮系统的运行停止。
实现功能：当按下00000时，CNT000的当前值减1，当计数器计满时，CNT000的输出变为ON 且保持，其常开出点闭合；00003控制其复位实现功能：由于中间继电器20000带电，当计数器计数未满时，CNT000的输出变为OFF且保持，一床灯常亮。
当计数器计满数时，CNT000的输出变为ON且保持，其常开出点闭合；一床灯闪烁。
实现功能：当按下00001时，CNT001的当前值减1，当计数器计满时，CNT001的输出变为ON 且保持，其常开出点闭合；00003控制其复位实现功能：由于中间继电器20001带电，当计数器计数未满时，CNT001的输出变为OFF且保持，二床灯常亮。
当计数器计满数时，CNT001的输出变为ON且保持，其常开出点闭合；二床灯闪烁。
实现功能：当按下00002时，CNT002的当前值减1，当计数器计满时，CNT002的输出变为ON且保持，其常开出点闭合；00003控制其复位实现功能：由于中间继电器20002带电，当计数器计数未满时，CNT002的输出变为OFF且保持，三床灯常亮。
当计数器计满数时，CNT002的输出变为ON且保持，其常开出点闭合；三床灯闪烁。
