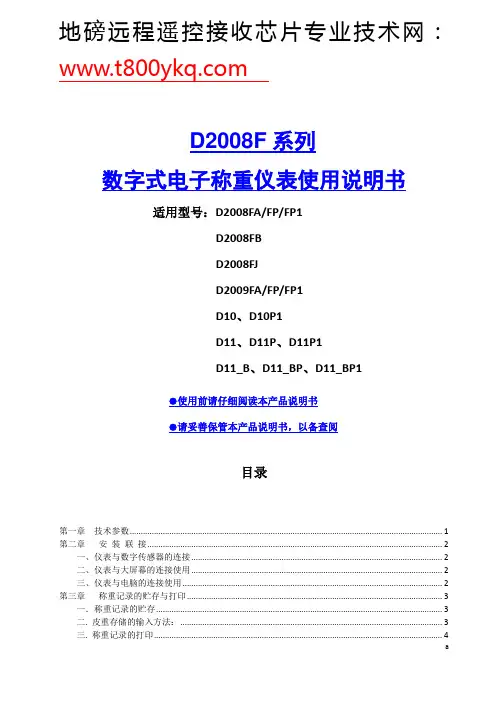

宁波柯力D2008F标定使用说明书
D2008F系列数字式电子称重仪表使用说明书适用型号：D2008FA/FP/FP1D2008FBD2008FJD2009FA/FP/FP1D10、D10P1D11、D11P、D11P1D11_B、D11_BP、D11_BP1●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅目录第一章技术参数 (1)第二章安装联接 (2)一、仪表与数字传感器的连接 (2)二、仪表与大屏幕的连接使用 (2)三、仪表与电脑的连接使用 (2)第三章称重记录的贮存与打印 (3)一．称重记录的贮存 (3)二. 皮重存储的输入方法： (3)三. 称重记录的打印 (4)四. 统计报表的打印 (4)五．称重记录的查询 (6)六．称重记录的删除 (8)七．记忆皮重的删除 (8)八．查询打印 (9)附录A：打印操作举例： (9)附录B：明细表及统计报表示例 (11)▲！传感器与仪表的连接必须可靠，传感器的屏蔽线必须可靠接地。
连接线不允许在仪表通电的状态下进行插拔，防止静电损坏仪表或传感器。
▲！传感器和仪表都是静电敏感设备，在使用中必须切实采取防静电措施，严禁在秤台上进行电焊操作或其他强电操作，在雷雨季节，必须落实可靠的避雷措施，防止因雷击造成传感器和仪表的损坏，确保操作人员的人身安全和称重设备及相关设备的安全运行。
第一章技术参数1、型号：适用于D2008F(A 、P、P1)不锈钢壳+橡胶按键、D2008FB 不锈钢壳+金属按键、D2008FJ不锈钢壳+橡胶按键D2009F(A、P、P1) 不锈钢壳+橡胶按键、D10(A、P1) 塑料壳+薄膜按键、D11、D11(P、P1) 和D11_B、D11_B(P、P1)塑料壳+薄膜按键2、数字传感器接口：通信方式RS485信号传输距离在接12数字传感器情况下可接至30米传输波特率9600、19200 bps激励电源DC12V数字接口能力最多可接16个数字传感器3、显示：7位LED数码管，7个状态指示符。
电子称设备操作说明书 范本
設備操作說明書設備名稱 電子稱 設備功能 稱重 文件編號設備型號通用廠商/版次A0一﹑面板介紹﹕ 1.載物盤﹕待稱重物放置區 2.顯示窗口﹕顯示目前工作 狀態。
3.指示燈﹕顯示目前使用功能4.功能鍵﹕進入各功能菜單5.電源線﹕電子稱儲電池充電二﹑操作說明﹕電子稱應置于穩定平整的地面上﹐調整四個底腳螺釘使稱處于水平位置。
1.開機﹕插上交流電源﹐此時交流指示燈亮﹐然后開機﹐重量窗顯示(SANFEN)再顯示(Dc x.xx)﹐表示蓄電磁電壓(小于5.80V ﹐需充電后才可使用)。
然后進行自檢﹐最后窗口顯示“0”﹐便可正常使用。
2.置零功能﹕在使用過程中﹐如發現零點漂移現象﹐按『置零』鍵﹐重量即可歸零。
(置零范圍﹕≦10%FS ﹐去皮狀態下無效。
3.去皮功能﹕按『去皮』鍵﹐重量顯示為零﹐“去皮”燈亮﹐此時顯示的是淨重。
原稱重物取下﹐重量顯示為負值﹐再按『去皮』鍵﹐稱重歸零﹐“去皮”燈滅。
(去皮范圍﹕≦100%FS ﹐重量為負不能去皮)4.計數功能﹕開機歸“0”﹐放上已知個數的同一物體﹐按『計數』鍵﹐顯示[C----],通過按『←』『↑』鍵輸入取樣個數﹐再按『計數』鍵即可計數。
(注﹕按『↑』鍵輸入數字﹐按『←』鍵向左移一位。
)計數狀態下再按一次『計數』鍵返回稱重狀態﹐計數燈滅。
注﹕原則上要求計數物體的單個重量應不小于稱分度值﹐否則影響計數精度。
5.省電功能﹕當重量窗口為『0.0』﹐且無稱量操作時﹐過几秒后﹐電子稱自動進入節能狀態。
液晶系列會關閉背光﹐數碼系列就會變成“0”﹐有稱量操作時﹐自動恢復。
使用交流電時﹐不會進入節能狀態。
6.背光開啟(液晶稱系列)按住『去皮』鍵不放(3秒鐘后)﹐即可開啟液晶背光﹐按照此方法可關閉背光。
7.速度切換﹕同時按住『標定』和『置零』不放(大于3秒)﹐儀表顯示“----X ”后已實現稱重速度切換﹐X 為速度模式﹕1---最快﹐3---最慢。
三﹕注意事項﹕1.蓄電池使用注意事項﹕在開機或稱重狀態下﹐當顯示窗口提示『LobAt 』﹐表示蓄電池電量 即將用完﹐請用戶盡快充電﹐當顯示提示『Lo 』時﹐應立即關機進行充電﹐否則將影響蓄電1 5234 第2頁﹐共2頁設備操作說明書。
称重显示器操作规程
称重显示器操作规程前言称重显示器是一种用于称重检测的设备，广泛应用于工业、商业等领域。
本文档旨在介绍称重显示器的基本操作规程，帮助用户正确使用该设备，提高工作效率和安全性。
操作步骤步骤一：开机插入电源线后，按下开机按钮，显示器即可开机。
开机时需要检查连接的传感器是否正确连接，以确保正常工作。
步骤二：调节参数在进行称重检测之前，需要先根据实际情况调节一些参数，包括单位、精度等。
1. 单位设置按下“单位设置”按钮，选择相应的计量单位，如千克、磅等。
确定后，保存设置，退出菜单。
2. 精度设置按下“精度设置”按钮，根据物品的重量和精度要求，选择合适的精度档位，如0.1克、1克、10克等。
确定后，保存设置，退出菜单。
步骤三：称重检测1. 计量物品放置将待测物品放置于传感器上方，确保其稳定且不晃动。
2. 零位调节按下“零位调节”按钮，使显示器归零。
3. 显示称重结果待显示器归零后，即可通过显示器上的数字显示当前的重量值。
可以根据需要进行记录或其他处理。
步骤四：关机工作完成后，按下关闭按钮，关闭显示器电源。
注意事项1.在使用该设备时，需要注意环境温度、湿度等因素对称重检测的影响，尽可能保持环境稳定。
2.确保待测物品放置稳定，避免晃动或移动，影响称重结果。
3.避免长时间使用，过度使用会导致传感器疲劳、失效等问题。
4.避免该设备受到钝物的碰撞或其他损坏，如果发现异常情况，应及时进行检查和修复。
结语以上就是称重显示器的基本操作规程和注意事项。
希望本文能够帮助读者正确使用该设备，提高检测效率和准确性。
如有需要，可参考该设备的具体使用说明书或寻求相关技术支持。
称重显示器使用说明书
XK3190－A12/A12E称重显示器使用说明书2005年07月版目录第一章主要参数---------------------------------------1第二章显示与键盘------------------------------------2一. 仪表显示与键盘功能示意图二. 键盘功能三. 传感器和仪表的连接第三章操作说明-----------------------------------------5一. 开机及开机自动置零二. 手动置零 (半自动置零)三. 去皮功能四. 计数功能五. 用户功能设置六. 大屏幕与仪表的连接、使用七．串行通信接口第四章维护保养和注意事项-----------------------------8 第五章信息提示----------------------------------------9亲爱的用户：在使用仪表前，敬请仔细阅读说明书!第一章主要参数1.型号：XK3190－A12 / A12E 称重显示器2.准确度:n=30003.采样速度：10次/秒4.传感器灵敏度范围：1.5～3mV / V5.分度值：1/2/5/10/20/50 可选6.显示：6位LCD / LED，6个状态指示7.大屏幕显示接口（可选）：采用串行输出方式：电流环信号,传输距离≤50 米，8.通讯接口（可选）：R S232C；波特率1200/2400/4800/9600 可9.使用电源: 蓄电池DC6V/4AH （当电源电压小于5.4V 时，显示Bat_lo 报警）10.使用温度、湿度：0～40℃；≤85%RH11.储运温度：-25～55℃(1)第二章显示及键盘一. 仪表显示和键盘功能示意图交流电源XK3190－A12称重显示器(图2 - 1 ) 显示和键盘示意图二. 键盘功能1.[功能]：在称重状态时，按此键大于5 秒，进入用户设置模式。
按此键小于5 秒，进入计数状态。
2. [ * ]：在计数状态时，按此键进入取样样本数输入状态。
电子秤操作说明书
电子秤操作说明书【操作说明书】电子秤一、简介电子秤是一种测量物体重量的设备，通过其高精度的传感器和电子控制系统可以准确地测量出物体的重量。
本操作说明书将帮助您正确地使用电子秤，并提供相关的注意事项和维护方法。
二、使用准备1. 准备一台电子秤，确保其电源连接正常。
2. 打开电子秤的显示屏，待其显示“0.00"时即表示已准备好进行测量。
三、测量操作1. 将待测物体放置在电子秤的秤盘上，确保物体与秤盘接触充分且保持静止。
2. 等待片刻，待电子秤的显示屏稳定后即可读取测量结果。
3. 如需连续测量多个物体，请等待电子秤显示屏恢复“0.00"后再进行下一次测量。
四、准确度保证1. 在测量过程中，请确保物体完全放置于秤盘上，避免物体与秤盘的任何不完全接触。
2. 避免在秤盘上放置太重或太轻的物体，以免影响测量准确度。
3. 请按照电子秤的最大承载量来选择合适的待测物体，不要超过秤盘的负荷范围。
五、注意事项1. 请勿将电子秤暴露在高温、潮湿或封闭的环境中，以免影响其正常运行和测量准确度。
2. 请勿在电子秤上拍打物体或施加过大的压力，以免损坏传感器和秤盘。
3. 请勿将液体或化学药品洒在电子秤上，以避免腐蚀或导致故障。
六、维护保养1. 定期清洁电子秤的秤盘和外壳，可使用干净的软布轻轻擦拭，不要使用含有酸碱性成分的清洁剂。
2. 如发现电子秤显示屏模糊或不正常，请及时更换电池，并确保电池安装正确。
3. 如遇到无法解决的故障，请联系经销商或售后服务中心进行处理。
七、总结通过本操作说明书，您已了解了电子秤的基本使用方法和注意事项，希望能够帮助您更好地操作和维护电子秤。
如有任何疑问或问题，请随时与我们联系。
祝您使用愉快！【备注】本操作说明书仅针对通用型电子秤，对于特殊型号或专用型电子秤的使用，请参考相应的说明书。
电子地秤简易操作规程
电子地秤简易操作规程
电子地秤简易操作规程
一.操作步骤：
1 用干刷子或干纱头擦净地磅台面及其周边的表面，以免影响计重。
2 确定地磅是在水平、无震动的环境下。
3 接通电源后，仪表显示“9999999~0000000”后，进入称重状态，即显示器显示“0”。
（若显示不为“0”，但显示屏最右端的“稳定”灯是亮的，按[ 置零]键可自动置零；若“稳定”灯未亮，此时必须重新标定或设置置零参数）
4 预热十分钟后再称重。
5 首称重时，将空桶放在地磅上，计下重量。
6放上物品后，所显示的重量即为毛重=净重+袋重；
7 关闭电源开关，清洁地磅台面、周边表面及显示器（用小毛刷或干抹布）。
二.去皮功能
1 一般去皮：在称重显示状态下，且稳定，按[ 去皮]键可将其显示重量作为皮重扣除,此时显示净重为0,去皮标志符亮。
2 预置皮重：在称重显示状态下，按[ 预置皮重]键，仪表显示[ P***.*** ]此时用数值键输入已知皮重值，按[ 输入]即可，仪表显示净重,去皮标志符亮。
三.使用注意事项
1 显示器不宜放在阳光直射下使用，放置地点应较平稳；
2 避免潮湿的环境中使用；远离易燃易爆物品；
3 严禁使用强溶剂（如：苯、硝基类油）清洗机壳；
4 不得将液体或其他导电颗粒注入仪表内，以防止仪表损坏和触电。
5放上秤物时，应轻放，以免瞬间冲击力太大，损坏传感器。
6此地磅属电子装置，望使用者严格按此进行操作及维护。
XK3190-D10称重指示器手册说明书
电子秤使用说明书
电子料斗秤秤重显示仪使用说明书一、概述电子料斗秤称重显示仪高精度放大器和高速高精度双A/D转换器，采用双斗轮流加放料称重方式进行质量计量。
具有快速高精度的特点，静态精度达1/1000。
用此仪表制造的电子料斗秤广泛用于仓储、粮食等颗粒物料的计量。
二、主要技术指标1、A/D转换速度：50次/秒；分辨率：100000。
2、使用温度：-10~+40℃；相对湿度：＜90%。
3、电源：～220V 50Hz三、仪表外形四、基本称重设定在停机状态，“工作”指示灯熄灭，且标定允许插头插到允许状态（EN），按“密码”键，显示“PS”，此时输入密码“99”后按“输入”键，显示“Sen1.5”。
表示选择传感器的灵敏度为1.5mV/V。
按“↑.↓”键，可选传感器灵敏度为0.5、1.0、2.0、2.5、3.0、3.5、4.0mV/V。
选定后按“输入”键，显示的“d 0.1”，表示分度值为0.1，按“↑.↓”键，可选分度值为0.001、0.002、0.005、0.01、0.02、0.05、0.1、0.2、0.5、1、2、5、10、20、50。
选定后按“输入”键，显示的“n 3000”,表示最大分度数。
根据实际使用情况用数字键输入适当的分度数。
按“输入”键，显示“Unt 0”，表示重量单位。
0为kg；1为t,用“↑.↓”键选定后按“输入”键，显示“But 9600”,表示通讯波特率为9600，,用“↑.↓”键可选择1200、2400、4800、9600，选定后按“输入”键，结束设定，返回称重显示。
五、标定在停机状态下，“工作”指示灯熄灭，且标定允许插头插到允许状态（EN），按“密码”键，显示“PS ”此时输入“98”按“输入”键，下显示“CAL 00”上显示为空秤内码。
在确认空载后按“输入”键，下显示“--------”数秒后显示“300.0”，表示满量程加载值，如不是该秤的满量程，则由数字键输入实际加载砝码值。
此时加砝码，待稳定后按“输入”键，显示“--------”数秒后标定结束，自动返回称重状态。
xkD10地磅使用说明
xkD10地磅使用说明
本遥控器从外观、电路及软件功能上都做了很大改进，本防地磅遥控器目前采用全新软件控制全频率监测和遮蔽，，距离更远防作弊作用更有效在一定的范围内，可以监测和遮蔽掉相同频率的无线遥控信号，专门用于某些利用无线遥控装置作弊的场合，如果有非法遥控信号对地磅进行作弊时，并及时仪器产生语音报警，同时仪器接收到报警时并及时自动打开屏敝装置，使得遥控作弊信号失效，从而达到保护地磅安全称重的效果。
同时保留了单独遮蔽和单独报警功能，使得用户运用更加灵活方便。
一、仪器开机
插上12V 电源适配器，打开仪器电源开关，仪器开机自检并进入自动还原模式。
二、设置自动还原
仪器主机开机后即进入自动还原模式，防控仪扫描半径150米范围内所有地磅遥控的操作。
一旦检测到有遥控操作，仪器语音报警提示“检测到疑似信号，请注意防范”，仪器报警指示灯点亮，并自动发出清除遥控数据指令，还原真实重量。
三、设置自动屏蔽
仪器主机开机后按【自动】键自动指示灯点亮，进入自动屏蔽模式，防控仪扫描半径150米范围内所有地磅遥控的操作。
一旦检测到有遥控操作，仪器语音报警提示“检测到疑似信号，请注意防范”，
仪器报警和屏蔽指示灯点亮，并语音提示三声屏蔽功能已开启，此时非法遥控信号已经被屏蔽，汽车下磅后者的吨位会显示在地磅显示屏上，不能被遥控清零。
电子称重仪说明书
1
600
1.25
250
信号SIG
24
50
0.8
4000
0.3
250
三、外形示意图、前面板布置、安装、接线
1. 外形示意图
4
2. 前面板示意图
8110E
kg t
动态
上限
下限
运行
零区
锁零
EX
回零
切换
设置
停机/↓
启动/↑
余姚太平洋称重工程有限公司
3. 安装 3.1 在允许的使用环境条件下，安装在固定支架或墙面上。 3.2 安装注意事项
2.6 急停控制
面板上的急停按钮，用于紧急停止配料控制
3. 功耗：≤10VA 4. 重量：≤18kg 5. 安装形式及尺寸 墙挂式：外形尺寸
安装尺寸
360×460×110（宽×高×深） 330×240 如下图所示
2
360
330
300
Φ11
460 240
110
R15
242
50 50 50 50
6. 使用环境条件 6.1 电源：
波特率： 300bps、600bps、1200bps、2400bps、4800bps、9600bps 可选
数据格式： 7 位数据偶校验
地址： 1~125 可选
2.3 3路继电器输出接口
输出为常开触点（250V 10A）
2.4 显示器
5 位红色 0.8 英寸 LED 数码管
2.5 3路开关量输入接口
三路开关量输入分别作为启动、停机及回零或放料输入
7. 主要功能 7.1 自动标定和手动标定功能；
7.2 菜单方式各种参数设定和选择功能；
7.3 可编程数字滤波功能；
--D10数字式电子称重仪表技术说明书
D10数字式电子称重仪表技术说明书目录第一章技术参数 (1)第二章安装联接 (2)一、仪表与数字传感器的连接 (2)三、仪表与大屏幕的连接使用 (2)四、仪表与电脑的连接使用 (2)五、仪表与蓄电池的连接使用 (2)第三章秤台调试步骤简介 (3)第四章数字传感器调试 (3)第一节修改传感器通信地址和秤台数字传感器组秤 (3)第二节修改数字传感器通讯角位 (4)第三节查看各角位内码 (5)第四节角差修正 (5)第五章标定调试 (7)第一节标定 (7)第二节分度值自动切换 (9)第三节标定误差的修正 (9)第六章其他操作 (10)第一节密码管理 (10)第二节定时关机 (11)第三节系统测试 (11)第四节PC通讯参数设置 (11)第五节参数保存及还原 (12)第六节打印参数设置 (12)第七节自定义打印格式设置 (14)第七节仪表文本信息输入与文本信息删除 (17)第六章信息提示 (20)附录A: 通信协议 (21)附录B：称重单格式示例： (24)附录C：明细表及统计报表示例 (25)附录D：仪表出厂默认参数 (25)第一章技术参数1、型号：D102、数字传感器接口：通信方式RS485信号传输距离最长1000米传输波特率9600、19200 bps激励电源DC12V数字接口能力最多可接16个数字传感器3、显示：7位LED数码管，7个状态指示符。
4、键盘数字键0 ~ 9功能键30个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年、闰月；6、大屏幕显示接口传输方式电流环和RS232传输波特率600bps7、串行通讯接口传输方式RS232波特率600/1200/2400/4800/9600/19200可选8、打印接口配置标准并行打印接口，可配接ESPON LQ-300K＋Ⅱ、ESPON LQ-300K、ESPONLQ-680K 、ESPON LQ-730K 、ESPON LQ-1600K（＋）、KX-P1131、KX-P1121、DS-300等宽行打印机，P带热敏微打，P1带针式微打。
XK3190-D10仪表使用说明书(1)
值
30
XOFF
03
第 X 字节
内容及注解
举例（A 命令）
内容
代码(十六进制)
1
02(XON) 开始
XON
02
2
地址编号 A～Z（*注 2-5-2）
A
41
命令 A：握手
命令 B：送毛重
命令 C：送皮重
命令 D：送净重
3
A～H
命令 E：取车号
A
41
命令 F：取货号
命令 G：取客户号
命令 H：取备注号EOT( Nhomakorabeax04)：命令错误
第二帧数据：标志位为 0 G15～G8： 为重量数据
第三帧数据：标志位为 1 G7～G0 ： 为重量数据 G0～G18： 由低到高构成重量（净重）的 19 位二进制码
五、 串行通讯接口与仪表的联接和使用
▲ ！通讯接口输出引线与计算机联接必须准确无误，倘若联接错误，将损坏仪表输出端口或计算
机通讯输入端口，甚至严重损坏仪表和计算机及相应的外部设备。
传感器连接方式 采用 6 线式，长线自动补偿
4、 显示
7 位 LED，7 个状态指示符，3 个电量指示灯
5、 键盘
数字键
0~9
功能键
25 个（10 个与数字键复合）
6、 时钟
可显示年、月、日、时、分、秒，自动闰年、闰月
精度
±5s/24h，不受断电影响。
7、 大屏幕显示接口
传输方式
串行输出方式，20mA 电流环信号（恒流源输出）
XK3190-D10
称重显示器
2006 年 06 月版
第一章 第二章
第三章
第四章 第五章 附录
目录
GKXC100-D10版标定说明书28页
G K X C100-D称重显示器第一章技术参数 1 第二章安装联接 2 第三章数字传感器调试 3第一节设置数字传感器的类型第二节修改数字传感器通讯地址第三节安装数字传感器第四节角差修正第五节参数设置和功能小结第四章标定调试 11第一节标定第二节分度值自动切换第三节补偿标定第四节标定误差修正第五章其它操作 15第一节密码管理第二节定时关机第三节系统测试第六章常见问题解答和信息提示 19第一节常见问题解答第二节信息提示亲爱的用户：在使用仪表前，敬请阅读使用说明书。
在仪表使用中，为保证安全，请做好良好的电源接地！第一章技术参数1、型号： GKXC100-D2、数字传感器接口：接口方式： RS485（4线制或2线制）传输距离：≤1000米传输速度：≤19200 baud信号电源：DC11.3V，≤400mA接口能力：≤16个数字传感器兼容协议：本公司数字模块协议（dtP=0）、HBM公司AD104-R5模块协议（dtP=1）、仅一公司协议（dtP=2）和其它定制协议（dtP=3、4）支持厂家：HBM、广测、中航、本源、夏冰、博达、仅一等使用上述协议的数字传感器注意：同一传感器厂家可能使用不同的协议3、显示： 7位VFD，7个状态指示符。
4、键盘：数字键0 ~ 9功能键25个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年、闰月；不受断电影响。
6、大屏幕显示接口传输方式串行输出方式，20mA电流环信号（恒流源输出）传输波特率600传输距离≤2000米7、串行通讯接口传输方式RS232/RS422（选配）/RS485（选配）波特率600/1200/2400/4800可选传输距离RS232 ≤30米； RS422 /RS485 ≤1200米8、打印接口1）可选配面板式热敏汉字微打2）配置标准并行打印接口，可配接ESPON LQ-300K(＋)、KX-P1131、KX-P1121等宽行打印机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
D10数字式电子称重仪表使用说明书2012年04月版限公司目录第一章技术参数 (1)第二章安装联接 (2)一、仪表与数字传感器的连接 (2)三、仪表与大屏幕的连接使用 (2)四、仪表与电脑的连接使用 (2)五、仪表与蓄电池的连接使用 (2)第三章称重记录的贮存与打印 (2)一．称重记录的贮存 (2)二. 皮重存储的输入方法： (3)三. 称重记录的打印 (3)四. 统计报表的打印 (4)五．称重记录的查询 (6)六．称重记录的删除 (7)七．查询打印 (8)附录A：打印操作举例： (8)附录B：明细表及统计报表示例 (10)第一章技术参数1、型号：D102、数字传感器接口：通信方式RS485信号传输距离最长1000米传输波特率9600、19200 bps激励电源DC12V数字接口能力最多16个数字传感器或数字模块3、显示：7位白光LED数码管，7个状态指示符。
4、键盘数字键0 ~ 9功能键30个（10个与数字键复合）5、时钟：可显示年、月、日、时、分、秒，自动闰年、闰月；6、大屏幕显示接口传输方式串行输出方式，电流环和RS232传输波特率600bps7、串行通讯接口传输方式RS232波特率600/1200/2400/4800/9600/19200可选8、打印接口配置标准并行打印接口，可配接ESPON LQ-300K＋Ⅱ、ESPON LQ-300K、ESPONLQ-680K 、ESPON LQ-730K 、ESPON LQ-1600K（＋）、KX-P1131、KX-P1121、DS-300等宽行打印机，P带热敏微打，P1带针式微打。
9、数据贮存可贮存1500组车号皮重，201组货号和中英文货物名，100组客户号及中英文客户名，100组数字或中英文备注信息，可贮存2400组称重记录，20组过载记录。
10、使用环境电源输入AC110~220V 50~60HZDC 12V使用温度0℃~ 40℃储运温度-25℃~ 55℃相对湿度≤85%RH11、外型339×110×230 mm12、自重约3.7公斤第二章 安 装 联 接 一、仪表与数字传感器的连接本仪表可接C 系列和E 系列数字传感器,接法如下：数字传感器接口及说明三、仪表与大屏幕的连接使用可接柯力或耀华大屏幕，接法如下 1.RS232接法2.电流环接法四、仪表与电脑的连接使用本仪表串口通讯方式是RS232。
仪表的PC 接口定义 仪表与电脑的RS232连接五、仪表与蓄电池的连接使用仪表内部自带电池充电功能模块。
蓄电池请使用12V/7Ah ；电池反接时，电池供电回路将被自动切断。
第三章 称重记录的贮存与打印 一．称重记录的贮存（1） 本仪表规定车号为5位数（1~99999），货号为3位数（0~200），客户号为2位数（0~99备注号为2位数（0~99）。
（2） 最多可以存储2400组称重记录，存储满后，自动删除最早的那组记录。
（3）最多可以存储1500组车号皮重，若车号多于1500个时，仪表会显示【Err 10】，此时可通过本章第三节中介绍的方法清除某个车号或全部记录。
（4）每个货号、客户号、备注号都可对应5个汉字或10个ASCII码（一个汉字对应2个ASCII码），在打印时会代替相应的货号、客户号、备注号（如果汉化打印设置有效时）汉字输入方式详见本章第四节。
（5）每贮存一组完整的记录，同时打印出该组记录（如果打印设置有效时）。
（6）数据贮存有以下三种方式：①直接一次称重（按【储存1】键）贮存：即进行一次称量便将当前数据构成一组记录贮存和打印。
②称量时先预置或调用已知皮重，一次（按【储存2】键）贮存构成一组完整记录；或称量的不是装载货物的车辆而仅仅是一个货物（车号为00000或不使用车号），一次（按【储存2】键）贮存构成一组完整记录。
③两次称重（按【储存2】键）贮存：先空车（按【储存2】键）贮存再满车（按【储存2】键）贮存，或者先满车（按【储存2】键）贮存后再空车（按【储存2】键）贮存，也就是说要经过两次（按【储存2】键）贮存才构成一组完整记录。
按【储存2】键贮存时，为了能自动识别区分以上②、③两种贮存的情况，特作以下协定：▲！车辆的车号必须是00001～99999 之间的任意数。
也就是说00000 不能作为真实车辆的车号。
如果车号设置为00000时，表示前来称重的不是一个载物的车辆，而仅仅是一个货物。
此时仪表将按照②的方式贮存。
▲！如果仪表的去皮标志符亮，则皮重已知，因此一次贮存便构成一则完整的记录。
▲！如果车号设置为00000以外的任意5位数，而且仪表的去皮标志符不亮（即毛重状态时），则必须经过两次贮存操作才能构成一个完整的记录。
▲！如果选择不使用车号，则表示称量的不是车辆，一次贮存便构成一个完整的记录。
（7）贮存操作的方法：贮存操作举例详见附录A（8）数据不稳定时，或毛重≤0或净重≤0或不满足回零条件时，都不能进行贮存，否则仪表显示【Err 19】，以提示操作者。
（9）关于自动贮存和打印：①自动贮存打印的设置见打印设置一节。
②自动贮存打印时，不存在两次贮存方式。
③自动贮存时，贮存的车号、货号为贮存前已设置好的车号和货号。
④自动贮存的皮重值分以下三种情况：a) 仪表的去皮标志符亮时，便以当前称重的皮重值存入该组记录。
b) 仪表的去皮标志符不亮时，便自动在内存中查找该车号下的皮重值，并以该皮重值存入该组记录。
c) 仪表去皮标志符不亮时，且内存中该车号下的皮重值没有时，便以0作为皮重值存入该组记录。
二. 皮重存储的输入方法：仪表可以存储1500个车号皮重值，输入方法有三种：空车上秤台仪表稳定指示符亮后，按【车号】键，送入车号后再按【设皮】键即可。
3. 每贮存一组称重记录时，如果该车号的皮重在仪表记录中没有存储，则该组记录中的轻载值作为该记录的皮重值进行存储。
三. 称重记录的打印1．在打印前必须正确设置打印参数（打印参数设置的方法技术说明书打印参数设置部分）。
2．仪表贮存和打印是同时的，用【储存1】或【储存2】键每贮存一组完整的记录的同时打印出该组称重记录（如果打印是设置有效的，即打印机型号为非零，且选择了贮存时打印）。
3．如果因为某种原因（比如打印机故障等）未能打印好称重记录时，在排除故障之后，按一下【补充打印】键即可补充打印出当前贮存的记录。
4．在一段称量结束后，可按【累计打印】键打印出该段记录的累计值。
5．如果按【储存2】键使用先空车后重车，或先重车后空车的两次贮存方法，在第一次贮存时，因该组记录还不完整，仪表只显示【LoAd】约1.5秒以提示操作者，但不打印。
不过，此时若按【补充打印】键仍可将此不完整的记录打印出。
打印出的结果总是：①序号为空白；②毛重和净重均为0；③皮重值为当前显示重量。
★打印具体格式参见附录2。
★打印操作举例参见附录5。
四. 统计报表的打印1．本仪表报表打印功能较为丰富，可以打印总明细报表及各种条件的明细报表，也可以打印各种分类统计报表（微打不支持统计报表的打印,但可打印报表70、8*与9*项内容）。
2．操作方法a) 按【报表】键仪表显示Pb 00，这时选择要打印的报表类型后按【输入】，接着根据提示注3-2-8：自定义明细表打印格式同自定义记录格式。
b) 报表打印举例注3-2-9：综合条件选择参数（E参数）有6位，自左到右分别为1至6位，各位的含义如下：0：不选择某日期0：不选择某日期段第1位第2位1：选择某日期1：选择某日期段0：不选择某车号0：不选择某货号第3位第4位1：选择某车号1：选择某货号0：不选择某客户号0：不选择某备注号第5位第6位1：选择某客户号1：选择某备注号如果不选择某项条件，则该条件的输入步骤将被跳过；如果同时选择日期与日期段作为条件时，以日期段作为条件。
五．称重记录的查询1．查询操作方法：用【检查】键可以按不同的方式检查仪表内各种记忆内容，操作方法如下：在称重状态下，按【检查】键，（如果选择了检查加密，仪表先显示【c 000000】,提示输入检查密客户号、备注号等，接着便逐一显示符合条件的记录。
在显示记录过程中所选条件不会显示（例如选择按车号查询，则在所查到的各条记录中不会有车号项显示）。
在查询操作中，当显示某条记录时，若按【走纸/←】键或【测试/→】键，可直接跳过此条显示的记录而去显示相邻的前一条或后一条记录的内容。
2．查询操作示例：例：按日期查询，即检查某一天的全部记录。
1．本仪表允许以下几种清除记录的方式：方式①：清除全部记录。
（包括所有车号和记忆的皮重）方式②：清除某一车号，该车号的记忆皮重，以及该车号对应的全部称重记录。
方式③：清除最后一次贮存的称重记录。
方式④：清除某一天的全部记录。
方式⑤：清除某一车号对应的全部称重记录。
（但保留该车号，以及它的记忆皮重）方式⑥：清除某一货号对应的全部称重记录。
方式⑦：清除某客户号对应的全部记录。
方式⑧：清楚某备注号对应的全部记录。
方式⑨：清除仪表内任意一个称重记录。
2．用任何一种方式清除记录时，仪表都会显示SUrE 0 ，请操作者选择是否肯定。
此时当【Sure】＝非0，再按【输入】键表示确认。
否认时，让【Sure】＝0，再按【输入】键或者按【称重】键退出。
3．操作方法：（1）在称重状态下，按【清除】键（如果选择了记录删除加密，仪表先显示c000000,提示输入记录删除密码，输入正确密码后），仪表显示SUrE 0，按【1】按【输入】可以清除全部记录（方式①）。
（2）在称重状态下，按【车号】仪表显示o *****，输入车号后，再按【清除】键（若选择记录删除加密需先正确输入密码后）可清除该车号的对应记忆皮重，以及该车号对应的全部称重记录（方式②）。
（3）在称重状态下，按【清除】键（若选择记录删除加密需先正确输入密码后）仪表显示SUrE 0，按【9】按【输入】即可清除最后一次贮存记录（方式③）。
（4）在称重状态下，按【检查】键（若选择记录检查加密需先正确输入密码后）仪表显示rEAd 1，按【输入】仪表显示d**.**.** ，输入要删除的日期后，按【清除】（若选择记录删除加密需先正确输入密码后）可以清除某一天的全部记录（方式④）。
（5）在称重状态下，按【检查】键（若选择记录检查加密需先正确输入密码后）仪表显示rEAd 1，按【2】按【输入】仪表显示o *****，输入车号后按【清除】键（若选择记录删除加密需先正确输入密码后）即可清除该车号对应的全部记录，但保留记忆皮重（方式⑤）。
（6）在称重状态下，按【检查】键（若选择记录检查加密需先正确输入密码后）仪表显示rEAd 1，按【3】按【输入】仪表显示Hn ***，输入货号后按【清除】（若选择记录删除加密需先正确输入密码后）即可清除该货号对应的全部记录（方式⑥）。
