数控技术期末考试复习.doc

合集下载

数控技术期末考试试题及答案(含答案)

数控技术期末考试试题及答案(含答案)一．填空1、数控机床程序编制可分为、。

[手工编程、自动编程]2、脉冲编码器是一种位置检测元件，按照编码方式，可分为和两种。

[光学式、增量式、绝对式]3、一个零件加工的程序是由遵循一定结构、句法和格式规则的若干个组成的，而每个是由若干个组成的。

[程序段、程序段、指令字]4、圆弧插补加工时，通常把与时钟走向一致的圆弧叫使用_______指令，反之使用_______指令。

[G02、G03]5、对步进电机施加一个电脉冲信号，步进电机就回转一个固定的角度，这个角度叫做______，电机的总角位移和输入脉冲的_______成正比，而电机的转速则正比于输入脉冲的______。

[步距角、数量、频率]6、插补是指。

[将工件轮廓的形状描述出来，边根据计算结果向各坐标发出进给指令]插补的任务：跟据进给速度的要求，完成在轮廓起点与终点之间的中间点的坐标值的计算。

7、程序编制的方法有和。

[手工编程、自动编程]8、数控机床实现插补运算广泛应用的是插补和插补。

[直线、圆弧]9、数控机床由控制介质、和、等部分组成。

[数控装置、伺服系统、机床]10、数控机床按控制运动轨迹可分为、点位直线控制和等几种。

[点位控制、轮廓控制]11、数控机床自动编程有两种：软件编程和软件编程。

[APT、CAM]12、使用作位置检测装置的半闭环进给系统，一方面用它作实际位移反馈信号，另一方面作测速信号。

[旋转变压器]13、在数控编程时，是按照______ 来进行编程，而不需按照刀具的在机床中的具体位置。

[工件原点]14、数控车床自动换刀装置的刀架动作是刀架抬起、____ __、_____ __、_____ _。

[刀架转位、刀架定位、夹紧刀架]15、按照伺服系统类型，可将数控机床的控制系统分为、和。

[开环、半闭环、闭环]16、数控机床有着不同的运动方式，编写程序时，我们总是一律假定并规定为正。

[工件不动刀具运动、刀具远离工件的方向]17、普通数控铣床程序与加工中心编程的主要区别于。

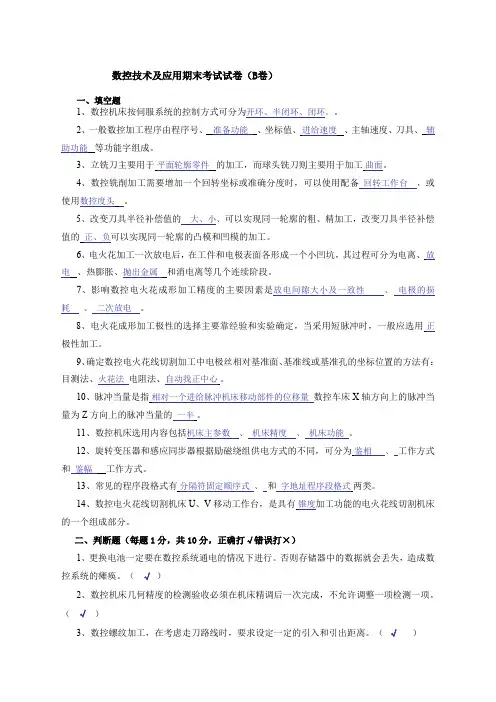

数控技术及应用期末考试试卷

数控技术及应用期末考试试卷（B卷）一、填空题1、数控机床按伺服系统的控制方式可分为开环、半闭环、闭环。

2、一般数控加工程序由程序号、准备功能、坐标值、进给速度、主轴速度、刀具、辅助功能等功能字组成。

3、立铣刀主要用于平面轮廓零件的加工，而球头铣刀则主要用于加工曲面。

4、数控铣削加工需要增加一个回转坐标或准确分度时，可以使用配备回转工作台，或使用数控度头。

5、改变刀具半径补偿值的大、小、可以实现同一轮廓的粗、精加工，改变刀具半径补偿值的正、负可以实现同一轮廓的凸模和凹模的加工。

6、电火花加工一次放电后，在工件和电极表面各形成一个小凹坑，其过程可分为电离、放电、热膨胀、抛出金属和消电离等几个连续阶段。

7、影响数控电火花成形加工精度的主要因素是放电间隙大小及一致性、电极的损耗、二次放电。

8、电火花成形加工极性的选择主要靠经验和实验确定，当采用短脉冲时，一般应选用正极性加工。

9、确定数控电火花线切割加工中电极丝相对基准面、基准线或基准孔的坐标位置的方法有：目测法、火花法电阻法、自动找正中心。

10、脉冲当量是指相对一个进给脉冲机床移动部件的位移量数控车床X轴方向上的脉冲当量为Z方向上的脉冲当量的一半。

11、数控机床选用内容包括机床主参数、机床精度、机床功能。

12、旋转变压器和感应同步器根据励磁绕组供电方式的不同，可分为鉴相、工作方式和鉴幅工作方式。

13、常见的程序段格式有分隔符固定顺序式、和字地址程序段格式两类。

14、数控电火花线切割机床U、V移动工作台，是具有锥度加工功能的电火花线切割机床的一个组成部分。

二、判断题（每题1分，共10分，正确打√错误打×）1、更换电池一定要在数控系统通电的情况下进行。

否则存储器中的数据就会丢失，造成数控系统的瘫痪。

（√）2、数控机床几何精度的检测验收必须在机床精调后一次完成，不允许调整一项检测一项。

（√）3、数控螺纹加工，在考虑走刀路线时，要求设定一定的引入和引出距离。

数控技术期末考试复习

1．计算机数字控制的英文缩写是( A )A ．CNC2．某加工程序中的一个程序段为( B )N003 G90Gl7G03 X30.0 Y35.0…K35.0 F200 LF 该程序段的错误在于 B ．不应该用K35.03．自动编程系统对工件源程序的处理一般包含后置信息处理阶段。

后置处理的主要任务是（C ） C ．将主信息处理结果转换成数控机床所需要的信息数控机床的状态检测和控制主要涉及( A )A ．机床的强电部分5．CNC 系统采用逐点比较法对起点为坐标原点的第一象限的直线插补运算时，若偏差函数大于零，则刀具下一步的移动方向应为( A )A ．+X 方向6．滚珠丝杠两端简支的支承方式适用于( C ) C ．对刚度和位移精度要求不高的场合7．数控机床要达到好的动态特性，减小跟随误差，除对进给速度值限制外，还要限制进给系统的( A )A ．最大加速度8.直线感应同步器滑尺的正弦和余弦绕组在空间错开的电角度为(C) C.π／29．光栅位移传感器信号分析处理电路中采用了4细分电路，若光栅尺栅距为0.02mm ，则其分辨率为( D )D ．5μm10．对于数控机床位置传感器，下面说法正确的是( A)A ．位置传感器的分辨率越高，则其测量精度就越高11．闭环控制系统与半闭环控制系统的区别在于( D )D ．传感器安装位置不同12．数控机床不考虑加减速过程时，对直线插补，各个进给轴的位置指令信号函数规律是( A )A ．斜坡函数13．通过动态特性分析可知，数控机床进给伺服系统的运行应在( B ) B ．过阻尼下14．在数控机床进给伺服电动机的设计计算时负载转矩包括( A )A 切削转矩和摩擦转矩15．一台五相混合式步进电动机，当采用十拍通电方式运行时，其步距角θs 为0.36°则该步进电动机转子的齿数z r 为( C ) C ．10016．某交流主轴电动机，供电频率f 1=50Hz 时，实际转速为1470r ／min ，转差率S 为(B)B ．2％17．某简易数控机床X 轴快移速度v =3m ／min ，脉冲当量δX =0．01mm ，则快速移动时，X 轴步进电动机的工作频率f 为( C ) C ．5000Hz18．通常在运动部件不动或低速运动的条件下测得的机床精度称为(A)A ．几何精度19．定位误差的分布符合正态分布曲线的统计规律，其均方根误差σ的计算式是( C )()∑=-=n i ix x n 121σ20．FANUCl5数控系统中，配置了适合实现CNC 系统高速化的硬件条件和软件功能，其中采取的关于适合高速化的四个方面的主要措施是( C )C ．进给速度高速化、连续微小位移程序段的高速加工、强大的插补功能、非加工时间的缩短1.在逐点比较法圆弧插补中，若偏差函数大于零，则刀具位于( B )B.圆外2.2.第一象限的一段圆弧AB 的起点坐标为(0，5)，终点坐标为(5，0)，采用逐点比较法顺圆插补完这段圆弧时，沿两坐标轴走的总步数是( B )B.103.脉冲增量插补法适用于( A )A.以步进电机作为驱动元件的开环数控系统4.闭环数控系统基于教材JB3298—83标准，一般表示逆圆插补的G 功能代码是(C )B.G015.对步进电机驱动系统，当输入一个脉冲后，通过机床传动部件使工作台相应地移动一个( D )D.脉冲当量6.步进电动机转子前进的步数多于电脉冲数的现象为( C ) C.越步7.若数控冲床的快速进给速度v=15m ／min ，快进时步进电动机的工作频率f =5000Hz ，则脉冲当量（A ）A.0.01mm8.与交流伺服电机相比，直流伺服电机的过载能力( B ) B.强9.9.直接数控系统又称为群控系统，其英文缩写是( B )B.DNC10.在下列相位比较式进给位置伺服系统的四个环节中，等同于一个增益可控的比例放大器的是( D ) D.位置控制器11.采用开环进给伺服系统的机床上，通常不．安装(D)D 位置检测器件 12.在下列脉冲比较式进给位置伺服系统的四个环节中，用来计算位置跟随误差的是( A )A.可逆计数器UDC13.一五相混合式步进电动机，转子齿数为100，当五相十拍运行时其步距角为(A)A.0.3614.普通的旋转变压器测量精度( C ) C.较低15.在光栅位移传感器中，为了得到两个相位相差90°的正弦信号，一般在相距______莫尔条纹间距的位置上设置两个光电元件。

数控技术期末考试

数控技术期末考试1、数控设备重要由输入输出装配、（1）、（2）和（3）等部分构成。

2、按伺服体系的操纵方法分类，数控机床可分为开环数控机床、（4）和（5）等三种，个中（6）机床的定位精度最高。

3、数控编程时刀具须要多次反复地履行雷同的动作或加工区域，这时可采取（7）指令或（8）来实现。

4、关于多台加工中间构成的FMC或FMS，其工艺设计应重要推敲每台加工设备的加工负荷、（9）、加工要求的包管以及（10）等问题。

5、关于箱体类零件的数控加工，为便利在一次安装后加工更多的别处，其定位方法一样选择（11），个中一个圆柱销的削边偏向为（12）。

6、MC机床上的刀具预调是指（13），一样经由过程（14）预调。

7、用于复杂型腔和型孔的数控电火花成形加工，一样选用（15）机床；为进步加工别处侧壁和底面的加工精度，可采取（16）加工。

8、关于数控线切割加工的主动编程，当按零件轮廓CAD后，在形成刀具路径时，如采取3B格局时一样选择（17）刀具补正方法；如采取4B或ISO格局时，一样选择（18）刀具补正方法；不管采取哪种格局，其数控法度榜样的形成都需进行（19）处理。

9、华中Ⅰ型数控铣床的工作方法有主动、手动、单段、（20）、回参考点和手动攻丝等。

个中单段方法用于（21）情形下。

10、数控体系的诊断法度榜样一样有启动诊断、在线诊断和（22）等几种。

二、选择题：下列各题的选项中有一个或多个是精确的，请将其代号填入括号中。

（每题2分，共16分）1、鄙人列（）中，要推敲应用合适的进刀/退刀引线和弧，以使加工后的别处质量较好。

A．数控车削 B．一样数控铣削 C．数控加工有岛屿的槽2、圆弧形车刀在数控车削时，其圆弧半径应（）。

A．小于或等于零件上凹形轮廓上的最小曲率半径B．大年夜于零件上凸形轮廓上的最小曲率半径C．不宜选择过小，以幸免车刀制造困难和车刀破坏3、在法度榜样操纵数控机床的活动时，其工作方法为（）。

A．手动B．主动 C．MDI D．单段4、数控铣削高精度（地位）尺寸及复杂轮廓的考查，一样应用的量具为（）。

数控技术期末考试复习题

一、填空题1、数控机床实现插补运算较为成熟并得到广泛应用的即_直线插补和_圆弧插补.2、数控机床由控制介质、数控装置和伺服系统、机床等部分组成.3、数控机床按控制运动轨迹可分为点位控制、点位直线控制和轮廓控制等几种。

按控制方式又可分为开环控制_、闭环控制和半闭环控制等.4、对刀点既是程序的起点，也是程序的终点。

为了提高零件的加工精度，对刀点应尽量选在零件的设计基准或工艺基准上。

5、在数控加工中，刀具刀位点相对于工件运动的轨迹称为加工路线。

6、在轮廓控制中，为了保证一定的精度和编程方便，通常需要有刀具长度和半径补偿功能。

7、切削用量三要素是指主轴转速_进给量、背吃刀量_。

对于不同的加工方法，需要不同的切削用量，并应编入程序单内.8、在铣削零件的内外轮廓表面时,为防止在刀具切入、切出时产生刀痕，应沿轮廓切向方向切入、切出，而不应_法向方向切入、切出。

9、铣刀按切削部分材料分类，可分为_高速钢铣刀和硬质合金铣刀。

10、工件上用于定位的表面，是确定工件位置的依据，称为定向基准。

11、用压板夹紧工件时,螺栓应尽量靠近工件;压板的数目一般不少于2块.12、切削用量中对切削温度影响最大的是切削速度,其次是进给量，而切削深度影响最小.13、为了降低切削温度,目前采用的主要方法是切削时冲注切削液。

切削液的作用包括_______、_______、_______和清洗作用。

14、铣削过程中所选用的切削用量称为铣削用量，铣削用量包括铣削宽度、铣削深度、_______、进给量。

15、钻孔使用冷却润滑时,必须在_______后，再开始浇注。

16、铣刀的分类方法很多，若按铣刀的结构分类，可分为整体铣刀、镶齿铣刀和_______铣刀。

17、切削液的种类很多，按其性质，可分为三大类：水溶液、_______、切削油。

18、在精铣垂直面时，基准面应贴紧钳口,圆棒应放在活动钳口处_______。

19、当金属切削刀具的刃倾角为负值时，刃尖位于主刀刃的最高点，切屑排出时流向工件_______表面.20、切削加工时,工件材料抵抗刀具切削所产生的阻力称为_______。

大学数控技术期末考试复习资料

数控技术ZZ211008——在线考试复习资料2021版一、单选题1.指令G40的含义是()A.刀具右补偿B.刀具左补偿C.逆时针圆弧插补D.取消刀具补偿答案：D2.程序段G90G01X80F120的含义是()A.直线插补,进给120mm/min,到达工件坐标X轴80mm处B.直线插补,进给120mm/min,X轴移动80mmC.直线插补,进给120m/min,到达工件坐标X轴80mm处D.快速定位;进给120mm/min,到达工件坐标X轴80mm处答案：A3.FANUC数控系统中M98的含义是()A.循环返回到起始平面B.子程序返回C.调用子程序D.循环返回参考平面答案：C4.圆弧插补段程序中,用-R表示圆弧半径的情况是()A.圆弧圆心角小于或等于180°B.圆弧圆心角大于或等于180°C.圆弧圆心角小于180°D.圆弧圆心角大于180°答案：B5.以下指令代码指令中辅助功能指令代码是()A.G06B.F300C.M08D.T0101答案：C6.辅助功能指令M02代表()A.程序停止B.程序结束C.主轴停止D.计划停止答案：B7.绝对值编程的指令是()A.G17B.G90C.G91D.G92答案：B8.MDI表示()A.手动资料输入模式B.编辑操作模式C.字带操作模式D.手动模式答案：D9.数控加工采用一次装夹完成加工的目的是()A.减少换刀时间B.减少重复定位误差C.减少空运行时间D.简化加工程序答案：B10.箱体类零件的一般加工顺序是()A.先孔后面,基准面先行B.先孔后面C.先面后孔,基准面先行D.先面后孔答案：C11.下列关于G54与G92指令说法中不正确的是()A.G54与G92都是用于设定工件坐标系B.G92是通过程序来设定工件坐标系C.G92所设定的工件坐标系原点与当前刀具所在的位置无关D.G54所设定的工件坐标系原点与当前刀具所在的位置无关答案：C12.数控系统中的PLC是()A.多微处理器B.显示器C.可编程序逻辑控制器D.环形分配器答案：C13.指令G41的含义是()A.刀具右补偿B.刀具左补偿C.逆时针圆弧插补D.取消刀具补偿答案：B14.点位控制只准确控制坐标运动的()A.加工路径B.运动轨迹C.位置D.加工速度答案：C15.程序段G90G01X100F100的含义是()A.直线插补,进给100mm/min,到达工件坐标X轴100mmB.直线插补,进给100mm/min,X轴移动100mmC.直线插补,进给100m/min,到达工件坐标X轴100mmD.快速定位;进给100mm/min,到达工件坐标X轴100mm答案：A16.不属于数控机床的分类方式是()A.按运动方式分类B.按工艺用途分类C.按坐标轴分类D.按系统的功能水平分类答案：C17.FANUC数控系统中G98的含义是()A.循环返回到起始平面B.子程序返回C.调用子程序D.循环返回参考平面答案：A18.数控铣床在利用刀具半径补偿功能编程时,依据的原则是()A.按刀具中心轨迹编程B.按工件要求编程C.按铣床运行轨迹编程D.按工件实际轮廓尺寸编程答案：D19.大于180度的圆弧编程格式中,圆弧半径应采用()A.R正值B.I、J、KC.R负值D.P、Q、R答案：C20.为使程序简洁、减少出错几率、提高工作的效率,编程时总希望程序段数()A.较少B.最少C.较多D.最多答案：B21.刀具指令代码是()A.G02B.F200C.M04D.T0202答案：D22.半闭环控制系统的位置检测装置在()A.机床导轨上B.伺服电机上C.机床移动部件上D.数控装置上答案：B23.编制整圆程序时采用的编程方法是()A.用绝对坐标I或K指定圆心B.用半径R编程C.用相对坐标I或K指定圆心D.用半径R—编程答案：C24.若步进电机在3相3拍运行时步距角为3°,则3相6拍运行时步距角是()A.0.75°B.1.5°C.3°D.6°答案：B25.程序结束的代码是()A.M00B.M01C.M02D.M03答案：C26.步进电机的常用的整步工作方式是()A.三相三拍B.三相双三拍C.三相六拍D.通电方式答案：B27.选择定位基准要遵循的原则是()A.粗基准原则B.基准重合原则C.互为基准原则D.精基准原则答案：B28.与步进电机输出的转速成正比的是()A.脉冲数目B.脉冲频率C.脉冲当量D.脉冲信号答案：B29.关于加工中心说法中不正确的是()A.进行合理的工艺分析B.自动换刀要有足够的空间C.尽量采用机内对刀D.尽量采用工序集中答案：C30.数控机床中常用的测量角度的测量元件是()A.磁栅B.感应同步器C.光栅D.旋转变压器答案：D31.英文DNC的缩写是指()A.计算机辅助设计B.可编程控制器C.直接数字控制装置D.主轴驱动装置答案：C32.测量反馈装置的作用是为了()A.提高机床的定位精度、加工精度B.提高机床的使用寿命C.提高机床的安全性D.提高机床的灵活性答案：A33.下面哪种方式不属于数控机床的分类方式()A.按运动方式分类B.按用途分类C.按控制方式分类D.按主轴在空间的位置分类答案：D34.低档数控机床最多联动轴数为()A.1B.2~3C.4D.5以上答案：B35.开环和闭环控制系统主要区别在于()A.数控装置B.驱动装置C.伺服装置D.反馈装置答案：D36.编程人员常使用的坐标系是()A.机床坐标系B.机床参考坐标系C.直角坐标系D.工件坐标系答案：D37.数控铣床在利用刀具半径补偿功能编程时,下面说法中正确的是()A.按刀具中心轨迹编程B.按工件要求编程C.按工件轮廓尺寸编程D.按机床运行轨迹编程答案：C38.逐步比较插补法的四拍工作顺序是()A.进给控制、偏差判别、新偏差计算、终点判别B.偏差判别、新偏差计算、进给控制、终点判别C.终点判别、偏差判别、进给控制、新偏差计算D.偏差判别、进给控制、新偏差计算、终点判别答案：D39.对于复杂轮廓曲线的零件可以用若干直线段或圆弧段去逼近,必须满足允许的()A.编程误差B.编程指令C.编程语言D.编程路线答案：A40.不属于加工轨迹的插补方法是()A.脉冲乘法器B.逐点比较法C.数据采样法D.样条计算法答案：D41.闭环伺服系统结构特点是()A.无检测环节B.直接检测工作台的位移、速度C.检测伺服电机的转角D.检测元件装在任意位置答案：B42.加工箱体类零件平面时应选择的数控机床是()A.数控车床B.数控铣床C.数控钻床D.数控镗床答案：B43.为提高精度,步进电动机运行时常采用的通电方式是()A.三相单三拍B.三相双三拍C.三相六拍D.四相八拍答案：C44.数控机床描述对其进给传动系统要求中错误的是()A.高的传动精度B.响应速度快C.大惯量D.低摩擦答案：C45.步进电机工作的根本原因是()A.通电脉冲信号B.错齿C.三相电源D.通电脉冲频率答案：B46.数控机床作空运行试验的目的是()A.检验加工精度B.检验功率C.检验程序是否能正常运行D.检验程序运行时间答案：C47.驱动元件主要用功率步进电机的伺服系统是()A.开环系统B.半闭环系统C.闭环系统D.测量系统答案：A48.有关数控机床坐标系的说法,其中错误的是()A.刀具相对于静止的工件而运动的原则B.标准的坐标系是一个右手直角笛卡尔坐标系C.主轴旋转的顺时针方向是按右旋螺纹进入工件的方向D.Z轴的正方向是使工件远离刀具的方向答案：D49.数控机床中用作测量角度的检测元件是()A.感应同步器B.脉冲编码器C.激光干涉仪D.光珊答案：B50.数控车床的Z坐标是()A.水平轴B.向上C.向下D.指向尾座方向答案：D51.数控机床中用作测量位移的检测元件是()A.感应同步器B.脉冲编码器C.激光干涉仪D.旋转变压器答案：A52.数控系统所规定的最小设定单位是()A.数控机床的运动精度B.机床的加工精度C.脉冲当量D.数控机床的传动精度答案：CC装置是数控机床的()A.主体B.辅助装置C.核心D.进给装置答案：C54.具有自动交换刀具系统的数字控制机床是()A.车削中心B.铣削中心C.加工中心D.FMC答案：C55.解决两段曲线间的尖角过渡问题而采用的刀具半径补偿的方法是()A.H矢量补偿方法B.B功能刀具补偿方法C.C功能刀具补偿方法D.D功能刀具补偿方法答案：C56.逐点比较法直线插补中偏差函数大于零,表明刀具在直线的()A.上方B.下方C.起点D.直线上答案：A57.机床数控系统是一种()A.速度控制系统B.电流控制系统C.压力控制系统D.位置控制系统答案：D58.首次试切加工零件时的快速倍率开关要置于()A.最低档B.较低档C.较高档D.最高档答案：B59.数控机床描述对其主传动系统要求中错误的是()A.调速范围宽B.功率足够C.刚性好D.电机种类答案：D60.Z轴为垂直轴时,从主轴向立住看去,运动正方向指向右方向的轴是()A.X轴B.Y轴C.Z轴D.C轴答案：A61.在G54中设置的数值是()A.工件坐标系的原点相对机床坐标系原点偏移量B.刀具的长度偏差值C.工件坐标系原点D.工件坐标系的原点相对对刀点的偏移量答案：A62.指令G42的含义是()A.刀具右补偿B.刀具左补偿C.逆时针圆弧插补D.取消刀具补偿答案：A63.G91G01X50.0Y-20.0F表示()A.刀具快速移动到X=50,Y=-20处B.编程错误C.刀具按进给速度移动到X=50,Y=-20处D.刀具按进给速度向X正方向移动50,Y负方向移动20答案：D64.FANUC数控系统中M99的含义是()A.循环返回到起始平面B.子程序返回C.调用子程序D.循环返回参考平面答案：B65.圆弧编程格式中XYZ表示为()A.圆弧的起点坐标B.圆弧的终点坐标C.圆心坐标D.圆弧的半径答案：B66.以下指令代码指令中准备功能指令代码是()A.G03B.F200C.M05D.T0202答案：A67.顺时针整圆编程格式中,圆弧半径应采用()A.R负值B.R正值C.P、Q、RD.I、J、K答案：D68.增量值编程的指令是()A.G17B.G90C.G91D.G92答案：C69.下列工序划分的方法中不正确的是()A.按所用刀具划分B.按粗精加工划分C.按批量大小划分D.按加工部位划分答案：C70.确定加工路线原则说法中正确的是()A.加工路线最长B.数值计算复杂C.保证被加工零件的精度及表面粗糙度D.编程困难答案：C71.英文缩写CNC是指()A.计算机辅助设计B.可编程控制器C.计算机数字控制装置D.主轴驱动装置答案：C72.数控系统将其处理结果向伺服系统发出执行命令的形式是()A.输入信号B.脉冲信号C.位移信号D.反馈信号答案：B73.不属于数控机床伺服系统的元件是()。

数控技术期末总复习

✓加工变斜角零件：鼓形铣刀
✓特殊形状：成形铣刀
✓薄壁件加工，如整体框、肋类零件，在加工时由于振动引起被动再切削，造成严重超差，为了防止加工薄壁零件时的再切削，应选用短切削刃的立铣刀。
CNC
第二章数控加工程序编制基础
2.3 数控编程中的工艺处理 4）对刀点确定 ➢何谓对刀点？主要内容
刀具相对工件运动的起点，也是程序的起点。
程式y=f（x）表达的平面轮廓曲线，称为非圆曲
线。
数学处理比较复杂，应在满足允许的编程误差条件下，用若干直线段或圆弧段去逼近给定的非圆曲线，相邻逼近线段的交点或切点称为节点。
CNC
第二章数控加工程序编制基础
2.5 数控编程中的数学处理
弦线逼近中计算节点的方法主要有等间距法、等步长法和
等误差法。
✓铣削零件底面时，槽底圆角半径r不应过大
r
r
d D
d D
铣刀端刃铣削平面的面积越小，加工表面的能力越差，工艺性也越差。
CNC
第二章数控加工程序编制基础
2.3 数控编程中的工艺处理
2.3.5 数控加工工序的详细设计
主要内容
1)零件的装夹与夹具的设计
✓数控机床的夹具与传统夹具结构的差别夹具体＋定位＋夹紧不需要导向和对刀功能，夹具比较简单。
2.5 数控编程中的数学处理
计算允许步长l
主要内容
y=f(x)
Rmin δmax
l2
R2 m in
(Rmin
允)2
2 2 Rmin 允
CNC
第二章数控加工程序编制基础
2.5 数控编程中的数学处理
计算节点坐标
以起点a（xa，ya主）要为内圆容心，以l为半径作圆，得到圆方程，与曲线方程y=f（x）联立求解，可得第一个节点的坐标（xb，yb），以此类推……

机床数控技术期末考试试题

数控技术期末试题（附答案）一、填空题（30×1分）1．伺服系统由和组成。

2．数控机床按控制运动的方式可分为、、。

3．数控技术中常用的插补算法有和插补法两类。

4．刀具补偿分为补偿，补偿。

5．程序编制可分为手工编程和。

6．数控设备主要由、、和受控设备组成。

7．G代码中，代码表示在程序中一经被应用，直到出现同组的任一G代码时才失效；代码表示只在本程序段中有效。

8．典型的数控系统有：日本的、德国的、西班牙的FAGOR。

9．常用的位置检测装置有：、、等。

10．伺服系统的作用是。

11．影响电火化成形加工精度的主要因素：、、等。

12．光栅是用于数控机床的精密检测装置，是一种非接触式测量，按其形状分为和。

13．电火化线切割加工时，常用的工作液主要有：、。

14．插补是指：。

15．数控车削中的指令G71格式为：。

二、解释如下指令或字母含义（15×1分）1、G50(车)2、CNC3、G024、ATC5、G436、G177、G90（铣）8、G549、G81 10、G41 11、M03 12、M0513、M06 14、M30 15、T0305三、简答题（10×2分）1．简述数控线切割的加工原理？它与电火化成形加工有哪些不同？2．简述电火化成形加工时减小电极损耗的吸附效应?四、原理题（15分）欲加工第一象限直线AB，起点A（0，0），终点B（4，3）。

试用逐点比较插补法，写出插补节拍并绘出插补轨迹。

五、编程题（10×2分）1、已知某零件的程序如下，零件厚度10mm，用R5的立铣刀精铣外轮廓。

试回答：(1)用实线划出零件轮廓，并标明各交点、切点坐标；(2)用虚线划出刀具中心轨迹；(3)用箭头和文字标明刀具运行方向；(4)用箭头和文字标明刀具偏移方向、距离。

%O001N001 G90G00G54X-20.Y0Z100.;N002 S1000M03;N003 G43Z-10.H01;N004 G01G41X0Y0D02F300.;N005 G01X0Y15.;N006 G02X10.Y25.R10.;N007 G01X58.775;N008 G02X58.775Y-25.R-40.;N009 G01X10.;N010 G02X0Y-15.I0J10.;N011 G01X0Y0;N012 G01G40X-20.Y0;N013 G00Z100.M05;N014 M30;%2、已知零件(厚20mm)及钻孔数控加工程序，采用了循环加工指令；试将如下程序说明填写完整。

数控技术期末考试全书复习

1.数控: 数字控制（NC —Numerical Control）,它是利用数字化信息对机床运动及加工过程进行控制的一种方法。

NC已成为数控加工的专用术语。

2.数控系统包括数控装置、可编程序控制器、主轴驱动及进给装置等部分。

3.数控机床工作流程：数控加工程序的编制、程序输入、译码、刀具补偿（数据处理）、插补、位置控制和机床加工。

4.数控机床的组成：数控机床是数值控制的工作母机的总称。

由输入输出设备、数控装置、伺服系统、测量反馈装置和机床本体组成。

5.数控机床组成各部分基本功能6.数控机床的分类：○按机械加工的运动轨迹：点位..、直线..、轮廓控制数控机床○按伺服系统的控制原理分类：开环控制的数控机床、闭环..、半闭环..○按功能水平分类：高级型、普通型、经济型7.点位控制、轮廓控制数控机床区别点位：仅实现刀具相对于工件从一点到另一点的精确定位运动，对轨迹不作控制要求，运动过程中不进行任何加工，只要求最后能够准确到达目标位置。

适用范围：数控钻床、数控镗床、数控冲床和数控测量机。

轮廓：该类机床数控装置能够同时控制两轴或以上的轴，对位置和速度进行严格的不间断控制二者区别：点位不考虑运动轨迹，只要求最终到达目标位置，一般先告诉靠近，再分级降速，轮廓控制对位置，速度进行严格不间断控制，并具有插补8.数控机床的特点：加工零件的适应性强、灵活性好；加工精度高、产品质量稳定；生产率高；减少工人劳动强度；生产管理水平提高9.简述开环、闭环、半闭环的数控系统特点○开环：不带有检测装置，指令信号单向的，机床的速度和精度都较低。

（步进电）优点：结构简单、成本低、调试维修方便。

缺点：速度和精度都较低。

○闭环：有检测装置，定位精度高，速度调节快。

优点：可以消除包括工作传动链在内的误差，从而定位精度高、速度调节快。

缺点：由于工作台惯性大，给系统的设计和调整带来很大的困难，主要是系统的稳定性受到不利影响。

（交流）○半闭环：检测反馈不是来自工作台。

数控技术-大连理工2022年春期末考试复习题

机密★启用前大连理工大学网络教育学院2022年春《数控技术》期末考试复习题☆注意事项：本复习题满分共：400分。

一、单选题1、为了保持恒切削速度，在由外向内车削端面时，如进给速度不变，主轴转速应该（）。

A.不变 B．由快变慢 C.由慢变快 D．先由慢变快再由快变慢2、所谓联机诊断，是指数控计算机中的（）。

A．远程诊断能力 B．自诊断能力 C．脱机诊断能力 D．通信诊断能力3、影响刀具寿命的因素有（）。

A．工件材料、刀具材料、刀具几何参数、切削用量B. 工件材料、刀具材料、刀具几何参数C. 工件材料、刀具材料、切削速度D. 刀具几何参数、切削速度、工件材料4、轴类零件的调质处理工序应安排在（）。

A．粗加工前 B．粗加工后，精加工前 C．精加工后 D．渗碳后5、粗加工时，切削液以（）为主。

A．煤油 B．柴油 C．乳化液 D．以上选项都不对二、判断题1、螺纹指令G32 X41.0 W-43.0 F1.5是以每分钟1.5mm的速度加工螺纹。

2、G00、G01指令都能使机床坐标轴准确到位，因此它们都是插补指令。

3、在闭环系统中，光栅传感器可用于检测运动件的直线位移量。

三、名词解释1、数控机床答：数控机床是一种装有计算机数字控制系统的机床，数控机床能够处理加工程序，控制机床自动完成各种加工运动和辅助运动。

2、伺服系统的精度答：输出量能复现输入量的精确程度。

3、机床坐标系答：机床坐标系原点在机床上某一点, 是固定不变的，机床出厂时已确定。

4、工件坐标系答：工件坐标系是程序编制人员在编程时使用的。

程序编制人员以工件上的某一点为坐标原点，建立一个新坐标系。

5、绝对坐标答：坐标值以编程原点为基准得出。

6、增量坐标答：坐标值是以前一位置为计算起点得出。

7、步进电机的步距角答：步进电机每次转过的角度称为步距角。

8、步进电机的起动频率答：空载时，步进电机由静止状态起动，达到不失步的正常运行的最高频率，称为起动频率。

9、步进电机的连续运行频率答：步进电机起动后，不丢步工作的最高工作频率，称为连续运行频率。

数控编程技术期末考试试题

《数控编程技术》期末考试试卷（B）适用班级：04级数控技术应用专业一、填空题1、零点偏置是指工件零点W和之间的距离。

2、标准规定标准坐标系为坐标系，规定基本的直线运动坐标轴用、、表示。

3、程序编制可分为和两大类。

4、数控铣床的刀具长度补偿指令由和实现，为刀具长度正补偿，为刀具长度。

5、G04暂停指令属于代码，只在本段有效，此功能也称为。

6、在FANUC中主程序名的地址符为，在SIEMENS中主程序名的地址符为。

7、在FANUC中建立镜像功能的指令为和，取消镜像功能的指令为。

8、在FANUC种执行固定循环指令中G98的功能为，G99的功能为。

9、刀具位置补偿包括() 和()10、使用返回参考点指令G28时，应( ) ，否则机床无法返回参考点11、在指定固定循环之前，必须用辅助功能( ) 使主轴( )12、建立或取消刀具半径补偿的偏置是在( ) 的执行过程中完成的。

二、选择题1、沿刀具前进方向观察，刀具偏在工件轮廓的左边是 B 指令，刀具偏在工件轮廓的右边是() 指令。

A) G40 B) G41 C) G422、在铣削工件时，若铣刀的旋转方向与工件的进给方向相反称为( )。

A) 顺铣 B) 逆铣C) 横铣 D) 纵铣3、圆弧插补指令G03 X Y R 中，X、Y后的值表示圆弧的( )。

A) 起点坐标值 B)终点坐标值C)圆心坐标相对于起点的值4、下列G指令中( ) 是非模态指令。

A) G00 B) G01 C) G045、G17、G18、G19指令可用来选择( ) 的平面。

A) 曲线插补B) 直线插补 C)刀具半径补偿6、用于指令动作方式的准备功能的指令代码是 ( )。

A)F 代码 B)G 代码 C)T 代码7、辅助功能中表示无条件程序暂停的指令是 ( )。

A) M00 B) M01 C) M02 D) M308、执行下列程序后，累计暂停进给时间是 ()。

N1 G91 G00 X120.0 Y80.0；N2 G43 Z-32.0 H01 N3 G01 Z-21.0 F0.120；N4 G04 P1000；N5 G00 Z21.0；N6 X30.0 Y-50.0；N7 G01 Z-41.0 F120；N8 G04 X2.0；N9 G49 G00 Z55.0；N10 M02；A) 3 秒B) 2 秒C)1002 秒D) 1.002 秒9、G00的指令移动速度值是( )。

数控技术期末复习题（4套%2C附答案）

数控技术期末复习题（4套%2C附答案）数控技术期末复习题⼀、填空题1、数控机床由输⼊输出设备、数控装置、伺服系统、测量反馈和机床本体组成。

2、数控装置是数控机床的核⼼。

它接受来⾃输⼊设备的程序和数据，并按输⼊的信息的要求完成数值计算、逻辑判断和输⼊输出控制等功能。

3、数控机床分为开环控制的数控机床、闭环控制的数控机床、半闭环控制的数控机床。

4、数控编程的步骤：分析零件确定加⼯⼯艺过程、数值计算、编写零件加⼯程序、制作控制介质、程序校验和试切削。

5、数控机床坐标系确定顺序：Z-X-Y.。

6、数控机床中X尺⼨⼀般采⽤直径编程。

7、坐标平⾯指令：G17、G18、G19。

8、圆弧差补指令⽤R代替I、J、K值。

圆⼼⾓⼩于180度时，R 取正直。

9、数值计算内容：基点和节点计算、⼑位点轨迹计算、辅助计算。

10、CMC数控机床的功能分为基本功能和选择功能。

11、⼑补过程分为⼑补建⽴、⼑补运⾏、⼑补取消。

12、插补算法：脉冲增量插补、数据采样插补。

13、四个⼯作节拍：偏差判别、紧急计算、偏差计算、终点判别。

14、脉冲分配⽅法：电路分配法、软件分配法。

环形分配器的作⽤是将来⾃CMC的指令脉冲按⼀定的顺序送主电动机绕组的控制电路。

15、感应同步器是⼀种电磁式位置检测元件，按其结构特点⼀般分为直线式和旋转式。

前者⽤于直线位移测量，后者⽤于⾓位移测量。

16、丝杠螺母副可通过垫⽚调整、螺纹调整、齿差式调整来调整间隙。

⼆、名词解释1、基点：构成零件轮廓的不同⼏何素线的交点或切点称为基点。

基点可以直接作为其运动轨迹的起点或终点。

节点：当采⽤不具备⾮圆曲线插补功能的数控机床加⼯⾮圆曲线轮廓的零件时，在加⼯程序的编制⼯作中，常⽤多个直线段或圆弧去近似代替⾮圆曲线，这称为拟合处理。

拟合线段的交点或切点称为节点。

2、数控加⼯：数控加⼯:是利⽤⼀种能⾃动换⼑的数控铣铿床,即⼯件经⼀次装夹后能⾃动完成铣锉钻铰等多⼯序综合加⼯,综合加⼯机对原料作综合加⼯处理，得到所需形状。

成人教育《数控技术》期末考试复习题及参考答案

数控技术复习题1一、单项选择题在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

选错、多选或未选均无分。

1. 数控机床按控制方式进行分类时，哪种控制方式位置精度最高（）A.开环系统B. 闭环系统C.半闭环系统D. 点位控制系统2数控系统中的系统控制软件存放在（）A.PROMB.RAMC.动态RAMD.静态RAM3.G00的指令移动速度值是由什么指定的（）A. 机床参数指定B.数控程序指定C. 操作面板指定D.手动操纵指定4.位置控制模块，给定值与检测的实际值之间进行比较的参量是（）A. 给定位置与实际速度B. 给定位置与实际位置C. 给定速度与实际位置D. 给定速度与实际速度5.对于圆周铣刀进行刀具补偿时，只需进行（）A. 刀具长度补偿B. 刀具直径补偿C. 刀具宽度补偿D. 刀具半径补偿6.旋转变压器定子与转子间的空气隙内的磁通分布是什么规律（）A. 余弦B. 正弦C. 正切D. 余切7.感应同步器鉴相工作方式中，正弦绕组和余弦绕组的励磁电压相位相差（）A. 0B.π/4C. π/2D. π8.用于角位移测量的磁栅为 ( ）A. 平面实体型磁栅B. 带状磁栅C. 线状磁栅D. 圆型磁栅9.交流伺服电动机调速时，通常由下面哪种方法实现（）A调压 B. 调流C. 调频D.Δ/Y方式10.下列伺服电动机中，带有换向器的电动机是( )A.永磁宽调速直流电动机B.永磁同步电动机C.反应式步进电动机D.混合式步进电动机11.为了提高轮廓加工精度，在设计数控系统及加工中应( )A.增大系统增益，提高进给速度B.减小系统增益，降低进给速度C.增大系统增益，降低进给速度D.减小系统增益，提高进给速度12.数控机床伺服系统是以直接控制目标为( )A.机械运动速度B.机械位移C.切削力D.机械运动精度13.无法用准备功能字G来规定或指定的是( )A.主轴旋转方向B.直线插补C.刀具补偿D.增量尺寸14.主要用于经济型数控机床的进给驱动的是( )A.步进电机B.直流伺服电机C.交流伺服电机D.直流进给伺服电机15. 直接函数圆弧插补法逼近被插补的曲线是用( ) A.切线 B.弦线 C.圆弧 D.双曲线 16.下面CNC 系统软件任务中不属于控制任务的是（）。

数控技术期末整理试题及答案资料

数控技术期末整理试题及答案一、知识点1、数控及数控机床的定义；数控机床的组成；数控机床的主要技术参数；数控机床的分类？答：数控，即是数字控制（NC）；数控机床就是采用了数控技术的机床；数控机床主要由程序介质、数控装置、伺服系统、机床主体四部分组成；数控机床的主要技术参数：1、主要规格尺寸；2、主轴系统；3、进给系统；4、刀具系统；数控机床的分类：1、按机械运动轨迹分类（1.点位控制数控机床；2.直线控制数控机床；3.轮廓控制数控机床。

）；2、按伺服系统的类型分类（1.开环伺服系统数控机床；2.闭环伺服系统数控机床；3. 半闭环伺服系统数控机床。

）；3、按功能水平分类（高、中、低档）；4、按加工方式分类（1.金属切削类数控机床；2金属成型类数控机床；3.数控特种加工机床。

）2、什么是脉冲当量（分辨率）；什么是定位精度和重复定位精度？答：脉冲当量是指两个相邻分散细节之间可以分辨的最小间隔，是重要的精度指标。

定位精度是指数控机床工作台等移动部件在确定的终点所达到的实际位置的精度。

重复定位精度是指在同一台机床上，应用相同程序相同代码加工一批零件，所得到的连续结果的一致程度。

3、开环伺服系统数控机床、闭环伺服系统数控机床、半闭环伺服系统数控机床各自有什么特点？答：(1)开环：这类机床没有来自位置传感器的反馈信号。

数控系统将零件程序处理后，输出数字指令后给伺服系统，驱动机床运动；其结构简单、较为经济、维护方便，但是速度及精度低，适于精度要求不高的中小型机床，多用于对旧机床的数控化改造。

（2）闭环：这类机床上装有位置检测装置，直接对工件的位移量进行测量；其精度高，但系统设计和调整困难、结构复杂、成本高，主要用于一些精度要求很高的镗铣床、超精密车床、超精密铣床、加工中心等。

（3）半闭环：这类数控机床采用安装在进给丝杠或电动机端头上的转角测量元件测量丝杠旋转角度，来间接获得位置反馈信息；可获得较为满意的精度和速度，大多数数控机床采用它，如数控车床、数控铣床和加工中心等。
