ZDM软件堤防加固设计全攻略
水利工程堤围加固工程设计及施工技术
水利工程堤围加固工程设计及施工技术发布时间：2022-06-17T05:25:44.995Z 来源：《建筑实践》2022年第2月4期作者：马建鹏[导读] 堤围由于长期处于较差的自然环境马建鹏邯郸市东武仕水库管理处河北省 056500摘要：堤围由于长期处于较差的自然环境，已修建的堤围抗洪等级普遍较低，堤身施工质量差，堤围不牢固等会严重威胁人民的生命安全。
为了保障堤围工程质量，降低崩岸情况，需对存在安全隐患的堤围进行加固处理，重点把控堤围加固工程设计及施工技术。
在水利工程中，堤围加固工程是非常重要的一项内容，堤围工程是一种常见水利工程，许多已建堤围的防洪标准明显偏低，为了保障堤围工程质量，降低崩岸情况，需对存在安全隐患的堤围进行加固处理，重点把控堤围加固工程设计及施工技术。
关键词：水利工程；堤围加固；设计；施工技术我国幅员辽阔水利水电项目众多,且建设环境复杂多样。
如果水库大坝在防止泄漏方面的表现较差,会构成严重的质量安全隐患。
水利项目作为一个重要的基础设施建设项目,受到外部环境的强烈影响。
使用先进的防渗透技术对于提高水库防渗漏性能的能力尤为重要。
在水利工程中,水库大坝的管理者必须将水坝防泄漏与日常运行中的水利工程相结合,以不断优化水库的防渗技术。
减少甚至杜绝水库的渗漏可能性，还需要科学采用大坝防渗技术以促进中国水利工程管理项目的发展。
1水利工程堤坝加固概述水利工程是为合理调配地下水，达到除害兴利目的修建的工程。
随着水利工程的兴建，水利工程经济不断发展。
目前，我国水利工程建设中由于多种原因导致水利工程堤坝渗漏问题严重，堤坝渗漏影响水利工程质量，威胁水利工程周边居民生命财产安全，如何避免水利工程建设出现渗流问题成为水利工程建设的重要技术问题。
水利工程建设中堤坝是工程施工重点，堤坝工程具有工序多等特点，任何施工环节出现质量问题都会产生病害，水利工程受到水冲刷的影响造成局部破坏，常见的堤坝病害包括裂缝等。
堤防达标加固措施
堤防达标加固措施引言堤防作为一种重要的水利工程设施，在防洪、防潮、防涝等方面起着至关重要的作用。
然而，随着时间的推移和自然环境的变化，堤防也遭受到了各种各样的破坏和威胁。
为了保障堤防的安全性和可靠性，需要采取一系列的加固措施，确保堤防能够达到相应的标准要求。
本文将介绍一些常见的堤防达标加固措施，包括堤防巡视、加固设计、施工技术等方面的内容。
堤防巡视堤防巡视是堤防管理的基本环节，通过对堤防的日常巡视和定期检查，旨在及时发现问题并采取相应的措施，保障堤防的安全。
在进行堤防巡视时，需要注意以下几点：1.定期巡视：按照一定的时间间隔进行巡视，比如每周、每月或每季度等，并制定相应的巡视计划。
2.专业人员参与：巡视过程中应有资质合格的工程师或专业技术人员参与，确保巡视的准确性和专业性。
3.细致记录：对巡视中发现的问题进行详细记录，包括问题的位置、性质、严重程度等信息，以便后续的加固处理。
加固设计堤防加固设计是通过对堤防的结构和材料进行分析和评估，制定相应的加固措施，以提高堤防的承载能力和稳定性。
在进行堤防加固设计时，需要考虑以下几个方面：1.确定设计标准：根据不同的地理环境和工程要求，确定合适的设计标准，如抗洪标准、抗冲刷能力等。
2.分析堤防病害：对现有堤防进行病害分析，了解问题的本质和严重程度，为后续的加固设计提供依据。
3.选取合适的加固措施：根据病害分析的结果，选择适合的加固方式，如加固垫层、加固墙体、加固护坡等。
4.制定施工方案：制定详细的施工方案，包括施工工艺、材料选用、施工时间等，确保加固工作的顺利进行。
施工技术堤防加固施工是保证加固效果的关键环节，需要合理安排施工工艺和选用适当的施工技术，确保加固质量和安全。
在进行堤防加固施工时，需要注意以下几点：1.施工组织：制定详细的施工组织方案，包括人员配置、设备调配、工期安排等，确保施工工作的有序进行。
2.材料选用：选择符合设计要求的加固材料，如高强度混凝土、钢筋等，并确保材料的质量。
ZDM施工模块在沁河下游河道治理工程中的应用
ZDM施工模块在沁河下游河道治理工程中的应用作者：崔文娟李利琴张伟来源：《中国科技纵横》2014年第19期【摘要】 ZDM是在AutoCAD平台上开发出来的CAD辅助设计软件，广泛应用于水利设计行业，因其使用方便，能明显的提高工作效率，深受设计人员喜爱。
沁河下游河道治理河段长90km，在进行施工进度设计时，采用ZDM软件在任务重、时间紧、分类多的情况下很好的完成了计算任务。
【关键词】 ZDM软件施工模块施工进度横道图河道治理施工进度计划是工程项目施工的时间规划，规定了工程项目施工的起迄时间、施工顺序和施工速度，是控制工期的有效工具。
施工进度计划的成果通常用施工横道图的形式来表示，施工横道图常采用手工绘制，随着计算机的发展和计算方法的改进，利用计算机程序软件进行计算成为工程计算设计的普遍做法。
ZDM软件在Auto CAD平台上开发出来的CAD辅助设计软件，软件各种功能均以工具方式出现，独立运行，通用性和灵活性好，可以解决图纸设计中常见的绘图和统计等难题。
该软件尤其对带状、长线路工程，纵、横断面设计，开挖工程量的计算可以达到事半功倍的效果。
沁河下游河道治理工程，治理河段长90km，两岸共有堤防长162km。
在做施工进度计划时，按5～6km划分一个工区，约32个工区，工区数量较多，且各工区项目多，采用zdm中的施工模块来进行施工进度计划安排，取得了较为满意的结果。
1 ZDM软件简介ZDM软件是由广东省水电设计院开发出的CAD辅助设计软件，内容涉及：建筑、土建结构、水工、机、电5大专业，软件功能均以工具方式出现，力求解决工程设计中常见的绘图、统计一类的难题。
ZDM软件主要由以下模块组成：钢筋图、断面法开挖计算、三维实体开挖计算、土地平整计算、管道展开图、溢流堰、施工横道图、建筑规划、电气、管网水力计算等。
这些模块使用方便，且能较大的提高工作效率，节省人力、财力，为设计人员带来了较大的便利。
2 沁河下游河道治理简介沁河是黄河的一级支流，发源于山西省沁源县，穿太行山于河南省济源市的五龙口出山谷进入下游平原，于武陟县的方陵村汇入黄河。
堤防基础加固工程施工方案
堤防基础加固工程施工方案一、前言堤防基础加固工程是为了加强和改善现有堤防的稳定性和抗震性能，以应对可能发生的自然灾害和重大的外部冲击，确保堤防的安全性和可靠性。
本施工方案主要针对墙体基础加固工程而设计，包括对堤防墙体基础的加固和改造。
二、施工工艺1.勘测与测量在施工前，首先需要对现有堤防基础进行勘测与测量，确定现有基础的尺寸和形状，以及基础的质量和稳定性状况。
2.基础准备施工前需要对基础进行清理、打磨和处理，确保基础表面平整、光滑，没有破损和污物。
3.固定螺栓安装在基础表面预埋螺栓孔，通过膨胀螺栓或化学锚固剂将螺栓固定在基础表面，以便后续的固定工作。
4.钢筋搭接根据设计要求，在基础表面焊接或固定钢筋，采用搭接的办法与现有的钢筋连接。
5.模板安装根据设计要求，安装钢模板，确保模板的正确位置和水平，固定好模板和螺栓。
6.混凝土浇筑在模板内浇筑混凝土，确保浇筑过程中的振捣和排气，以保证混凝土的均匀和紧密。
7.模板拆除待混凝土凝固后，拆除模板和脱模，然后对混凝土表面进行修整和养护。
8.监测与验收在施工完成后，需要对基础进行监测和验收，检查基础的质量和稳定性，保障基础加固工程的可靠性和安全性。
三、质量控制措施1.材料检验对使用的材料进行检验，包括混凝土、钢筋、模板、螺栓等，确保材料的质量和合格性。
2.施工工艺控制严格按照施工工艺要求，进行施工工艺控制和过程监控，确保施工质量和合格性。
3.质量检验对施工过程中的关键环节进行质量检验，包括螺栓固定、钢筋焊接、模板安装、混凝土浇筑等，确保施工质量和安全性。
4.监测与验收在施工完成后，进行基础的监测和验收，检查基础的稳定性和安全性，确保基础加固工程的质量和可靠性。
四、安全防范措施1.施工现场安全严格遵守施工现场安全规定，落实安全管理责任，确保施工现场的安全性和稳定性。
2.施工安全保障采取必要的安全保护措施，包括设置警戒线、安全带、安全网等，确保施工人员和设备的安全。
ZDM软件堤防加固设计全攻略电子教案
Z D M软件堤防加固设计全攻略ZDM软件堤防加固设计全攻略ZDM软件堤防加固模块可以数十倍地大幅度提高堤防设计效率，将重复的绘图、工程量计算工作都交由计算机完成。
该模块其中通用性强，部分功能可以用在渠道等带状水利工程设计中，用户可以举一反三灵活运用。
1、堤防加固设计特点1.）线路基本按原有堤线。
2）分单侧加高加厚，和全堤加高、加厚。
2、对测绘专业需提供资料的要求1）平面图剖切线起点坐标、方位应准确，将高程数字写在线上。
标识按桩号方式标注，不要使用编号。
并放置在单独的层，绘图比例按1：1000。
设计人员要检查其是否与横断面图一致。
2）测量横断面提供数据文件，数据文件应为一个文件中有多条横断面，数据文件中的桩号应与平面图一致。
若提供的是一个断面对应一个数据文件，可采用zdm软件trandm5命令将一个文件夹中的断面数据合并到一个文件中。
横断面图，数据文件生成的横断面应和提供的横断面图一致。
设计人员应检查断面数据生成的图与提供的图是否一致，如不一致，可用软件getdm命令将图转换为数据。
横断面数据文件为左起点，平距、高程。
数据文件格式如下：11+4200.00 5.64 沙滩5.95 5.75 沙滩10.80 5.75 沙滩16.63 5.84 沙滩……………….11+5200.00 6.15 沙滩6.31 6.27 沙滩67.90 6.93 草地74.95 8.68 草地80.41 10.29 草地3 平面堤线及桩号1）堤中心线宜定义在堤中间用多段线绘制。
圆角处使用cad倒角制作。
2）测绘剖切线转换为桩号线步骤a 使用bzzh命令选择只标注线两端的桩号b 使用getzh1命令可以将剖切线转换为桩号线。
使用第3选项，选择中心线，起点桩号线，要转换的桩号线使用a选项，程序自动将剖切线转换为桩号线。
标注出的桩号文字有可能不再剖切的起点，这时可使用 lxzh命令中d选项将线反转使之桩号文字在剖切起点端。
软件规定桩号线上的桩号文字端为剖切的起点，也就是横断面线的左起点。
ZDM软件堤防加固设计全攻略
ZDM软件堤防加固设计全攻略ZDM软件堤防加固模块可以数十倍地大幅度提高堤防设计效率，将重复的绘图、工程量计算工作都交由计算机完成。
该模块其中通用性强，部分功能可以用在渠道等带状水利工程设计中，用户可以举一反三灵活运用。
1、堤防加固设计特点1.）线路基本按原有堤线。
2）分单侧加高加厚，和全堤加高、加厚。
2、对测绘专业需提供资料的要求1）平面图剖切线起点坐标、方位应准确，将高程数字写在线上。
标识按桩号方式标注，不要使用编号。
并放置在单独的层，绘图比例按1：1000。
设计人员要检查其是否与横断面图一致。
2）测量横断面提供数据文件，数据文件应为一个文件中有多条横断面，数据文件中的桩号应与平面图一致。
若提供的是一个断面对应一个数据文件，可采用zdm软件trandm5命令将一个文件夹中的断面数据合并到一个文件中。
横断面图，数据文件生成的横断面应和提供的横断面图一致。
设计人员应检查断面数据生成的图与提供的图是否一致，如不一致，可用软件getdm命令将图转换为数据。
横断面数据文件为左起点，平距、高程。
数据文件格式如下：11+4200.00 5.64 沙滩5.95 5.75 沙滩10.80 5.75 沙滩16.63 5.84 沙滩……………….11+5200.00 6.15 沙滩6.31 6.27 沙滩67.90 6.93 草地74.95 8.68 草地80.41 10.29 草地3 平面堤线及桩号1）堤中心线宜定义在堤中间用多段线绘制。
圆角处使用cad倒角制作。
2）测绘剖切线转换为桩号线步骤a 使用bzzh命令选择只标注线两端的桩号b 使用getzh1命令可以将剖切线转换为桩号线。
使用第3选项，选择中心线，起点桩号线，要转换的桩号线使用a选项，程序自动将剖切线转换为桩号线。
标注出的桩号文字有可能不再剖切的起点，这时可使用 lxzh命令中d选项将线反转使之桩号文字在剖切起点端。
软件规定桩号线上的桩号文字端为剖切的起点，也就是横断面线的左起点。
zdm软件命令
命令名描述tktb 图幅设定[建筑]ax 单直轴线axi 轴网线harc 弦高弧线aax 弧轴线jdcz 交点插柱ajdcz 弧点插柱cjxtc 矩形柱、圆柱填实mwall 中心画墙wall 墙边画墙qx 柱墙线cwall 直线变墙awall 弧线变墙trqx 清理柱墙线ejl 墙线恢复swin 边开窗门mwin 中开窗门awin 开弧窗lwin1 二门铝合金窗lwin2 三门铝合金窗door1 单开门door2 双开门door3 卷廉门sdt 平面梯、立面梯[钢筋图]gj1 画线钢筋gj 线变钢筋ofgj 偏移绘钢筋wggj 网状布筋ptgj 画点钢筋gj2 画箍筋gjgj 画拉筋gjwg 画钢筋弯勾、接头bgj 画楼板钢筋lgj 画梁钢筋zgj 画柱钢筋chdgj 钢筋修改cbz 单段点钢筋标注dcbz 多段点钢筋标注agjbz 弧点钢筋标注pgjbz 平面钢筋标注1pbz 平面钢筋标注2gjbz 钢筋线上标注jbz 标注箭头gjgs 修改钢筋规格.根数.单根长upgjgg 更新钢筋规格属性chgjbz 箭头、断斜线互改clb2 自动成表chgl 重建图中钢筋关联gjbgl 重建表中钢筋关联chgjtj 修改钢筋统计属性delxst 解除关联gjb 钢筋型式jsgjl 计算单根长gjdz 计算钢筋单重gjzc 计算钢筋总长chgjb 修改单根长、根数gjtj 钢筋统计生成材料表chclb 修改数量、单重chgjgg 修改钢筋直径.根数.单根长chgs 更新钢筋表编号.直径.根数.单根长chgjbh 检查合并编号.修改直径.根数.单根长chgjggb 图中钢筋规格按表中刷新mgjbh 编号后移delgjkh 空号删除[予埋件]ymj 埋件设置mjbz 埋件标注chmj 埋件修改mjtj 埋件统计[pkpm处理]repk pkpm图转换为ZDMrepk1 pkpm图转换为GEDItm 调整重叠标注[坐标]zbxy 写坐标gxzb 沿线路、地块写坐标编号xhxy 生成坐标表chws 修改小数点后位数cxy 改坐标cbh 移动坐标序号位置upzb 改变坐标原点更新坐标序号pmjg 获得堤中心与测量中心间距getdm 获得断面数据tcbc 生成标尺杆、堤中心点dzdm1 地质纵断面图生成桩号线dzdm2 获得桩号处断面地质层标高dzdm 生成横断面图地质层[数据文件生成纵断面]tzdm 由数据文件绘纵断面pdm 绘纵断面曲线dmpmgl 建立纵断面与平面中心线关联chzdm 修改纵断面坡度、高程uppmp 由纵断面更新平面中心线高程infh 曲线上插入符号pdbz 标注线路长度、比降zdmbz 标注曲线名称mfh 移动、镜向建筑物符号addh 增、减纵断面表格行zdmgl 曲线与曲线名称文字关联getzdmbg 增加修改纵断面表格中标注outzdm 表格文字输出到文本文件zdmkw 按纵断面计算挖、填量[数据文件生成横断面]hddmz 给剖切线加高程点whddm 获取剖切线断面数据文件trandm 数据文件格式转换hddm 由数据文件生成地形横断面图zhdm 由纵断面生成横断面图kdwg 给断面加网格inkwdm 插入设计断面块kwdm 由数据文件生成开挖横断面txkw 生成梯形横断面kwarea 自动计算多个断面面积qdqj 清表土面积计算dmarea 点选计算横断面面积、长度chzh 给面积长度值重赋桩号calarea 生成工程量表twtab 生成工程量数据文件getdm 获取断面数据文件getdmbg1 获取断面测量中心点高程数据文件getdmbg 获取断面设计中点、地面高程数据文件[地形图处理]dxtjf 地形图减肥rgcd 读入高程数据outgcd 输出高程数据jll 连接多根等高线jll 连接单根等高线chel 修正高程ubg0 恢复零高程为原值cbg 修改设置等高线高程gcd 修改、设置高程点chgcd 将高程数值赋给高程点chgc 删除地形重线、重点getz 获取任意点高程delgcd 删除获取的高程点offgcd 关闭获取的高程点ongcd 打开获取的高程点closelt 虚线变实openlt 虚线恢复pc 高程点改为园adddgx 增加等高线getdgx 生成等高线gclx 等高线连线dkgc 设置垂直陡坎高程dgx 绘制坡底或顶线tran3dp1 生成三维多段线c3dp 修改三维多段线高程[剖面法开挖计算]bzzh 自动生成线路特征点桩号bzzh1 选桩号线、点沿管线标注桩号bzzh3 选点标注建筑物桩号bzzh2 沿曲线偏移标注桩号lxzh 批量延伸修剪桩号线mfh 移动、镜向桩号线zhjl 输出桩号tranzh 桩号转换zhch 修改桩号pbg 设置中心线高程jzbg 设置建筑边线高程jzgd 修改建筑边线高度cpbg 修改中心线及建筑边线高程getpz 获取中心线及建筑边线上高程、坡度upipe 更新高程数据ofpbg 偏移中心线mpl 修改中心线顶点、弧半径hdpm 由横断面开挖中心点生成平面中心线dxpm 地形图切纵横剖面pipedm 开挖纵断面展开pdm 绘制开挖纵断面chzdm 修改开挖纵断面uppm 更新平面开挖中心线高程pbg 获取纵断面标高输出到文件zdmdwg 生成标准纵断面图hddm 按数据文件生成横断面mcp 拷贝移动开挖中心点inkwdm 插入设计断面块dml 绘断面开挖线chpd 变坡度、加马道getdm 获取断面数据文件djxsj 生成断面坡脚线数据文件djx 生成平面开挖线txkw 生成梯形横断、平面开挖线gcbc 高程标尺杆chbc 修改高程标尺杆spbc 水平标尺杆spkd 水平刻度dmz 标注断面高程dmarea 点选计算横断面面积、长度kwarea 计算多个断面面积kwarea1 计算单个断面qdqj 清表土面积计算calarea 生成工程量表pjarea 计算桩号差值、面积均值chzh 给面积长度值重赋桩号asx 修改面积长度值类型属性cha 检查面积长度范围fpx 生成放坡线pjx 生成边坡线计算放坡工程量tltw 计算条状开挖量qjkw 生成坝基开挖断面pmbkw 生成坝基平面开挖线[实体法开挖]dxsolid 生成实体地面dxsolid1 三维三角面转实体tran3dp 二维多段线转三维多段线wedst1 挖方实体wedst2 填方实体wed3d 给定内外边框生成楔形多边实体fy3d 生成方变圆实体sdst 异形城门洞实体pxyt 圆台实体stls 断面沿路径拉伸实体extwf 挖方实体exttf 填方实体extwtf 挖、填方实体calwtf 计算挖方、填方adda 计算地面面积[土地平整]dkhf 地块划分atw 计算平整后区域为平面挖、填方量twsjbg 计算网格内平整后的设计高程atw1 计算平整后区域为坡面挖、填方量caltw 计算区域局部挖填方量tjtw 分类汇总挖填方量chtw 计算单个地块chtw1 计算多个地块chtw2 计算挖、填平衡高程gcc 获得地面高程及平整后高差twfj 生成挖填分界线addtw 填挖方量累加chsx 修改挖填数字属性chdkbh 修改地块编号atw2 按开挖前后计算数据计算挖填方量fpx 生成放坡线pjx 生成边坡线计算放坡工程量fgdgx 网格划分bgbz 标注设计标高地块编号caltw 计算区域局部挖填方量addbp 方格区挖填方量汇总addtw 填挖方量累加chbg 修改设计标高地块编号chsx 修改挖填数字属性tjtw 分类汇总挖填方量chtw 修改设计高程重算挖填方量calptw 散点高程挖填方平衡计算calttw 指定平整高程挖填方计算chtw 修改设计高程及原高程重算挖填方量tjtw 分类汇总挖填方量[管线设计工具]pbg 设置中心线高程cpbg 修改中心线高程getpz 获取中心线上高程、坡度upipe 更新中心线高程数据infh2 插入管道附件符号bzzh 自动生成管线桩号bzzh1 选桩号线、点沿管线标注桩号dxpm 地形、管线纵断面展开pipedm 管线纵断面展开chzdm 修改管线纵断面uppmp 由纵断面更新平面中心线高程zhzb 生成管线特征表pipeb 生成直管、弯管表chws "修改小数点后位数,圆心角形式" zdmdwg 生成标准纵断面图zdmkw 按纵断面计算挖、填量ppedit 减少、增加、移动线路特征点cbh 移动编号位置tran3dp 平面线路转三维线路stls 断面沿线路拉伸实体[渠道开挖]inkwdm 插入设计断面块qdkw1 梯形渠道开挖面积长度计算qdqj 清表土面积计算qdkw 给定梯形渠道尺寸计算开挖calarea 生成工程量表twtab 生成工程量数据文件[岔管]sdst0 生成异形城门实体pxyt0 生成园台实体sdyt 生成内园台外开挖面实体stls0 断面沿路径拉伸实体cgck 岔管抽壳gdzk 常用管件展开图ytxgxzk 按相贯线展开正圆台yzxgxzk 按相贯线展开圆柱yzpq 圆台、圆柱剖切[库容计算、获取断面面积、河宽、湿周] hdbj 计算河道坡降flowdwg 绘流场图hdarea 获取断面面积、河宽、湿周hdkr 计算河道库容calkr 库容计算addkr 库容汇总krqx 绘库容曲线cqx 水位查询库容、面积swkr 给面积、库容加水位属性[堰面曲线]ylqx 绘堰面曲线[摩擦桩计算]dzcs 给地质断面线赋值zsize 给桩号线赋值calz 计算桩长zjjbg 计算桩间距、桩底高程[U型渡槽计算]caldc U型渡槽计算[施工横道图]gqgl 工程量、工期关联sgjd 绘、修改进度横道sggl 重建工程量、横道关联sgtj 统计生成强度曲线sgtj1 由数据文件生成强度曲线sgqx 合并强度曲线sgrg 统计生成单类人工曲线sgzrg 统计生成总人工曲线[符号]fh 常用符号chsh 修改型符号高、宽dmfh 自然地面线dmfh1 夯实地面线ymfh 岩面线1ymx 岩面线2dmfh2 短斜线dmfh3 三石块dmfh6 单石块dmfh4 三石块dmfh5 单石块wline 水面线pdx 坡度线dwx 堤围线dkx 陡坎线tlx 铁路线gcbc 高程标尺杆chbc 修改高程标尺杆spbc 水平标尺杆spkd 水平刻度arcpan 圆.弧柱面素线sxhz 扭平面直素线sxhz1 扭柱面直素线hf 焊缝点.线hwgb 花纹钢板bzline 线标记[图块管理]blck1 专业图块blck 用户图块[词库管理]word 词库管理[图纸管理]dwgtxt 提取标题栏信息、分图dwgjs 目录查看dwgdir 生成目录[绘制菜单]ll 画变色线linpt 定点画线dxl 端点连线tyl 点投影线dylx 散点连线rl 画L双线tab 等距表格clb 不等距表格etab 表线擦除addtab 行列增减chtab 全表缩放、行列缩放zdmtab 转换为zdm表格tabadd zdm表格行列增减tranwps 表格转换jxtc 多边形填实arctc 园.弧填实pmx 斜剖面线hntpm 混凝土剖面gjpm 钢筋混凝土剖面eqpm 二期混凝土剖面fd 直线封端afd 弧.切角封端dfar 等分阵列、定距阵列ftt 按切线长园角f3dp 3d多段线圆角ofl 比例偏移ofq 沿曲线偏移of3dl 3d多段线偏移cline 单线变双rc 画矩形cl 圆.弧中心线cjx 矩形中心线lc 两线中心线jxkd 矩形孔洞kd 圆形孔洞ydx 圆管折断线dmx 图折断线sss 选择物体ccm 拷贝、移动mc 定距移动拷贝copylayer 层间拷贝cprt 拷贝旋转sccp 缩放拷贝blkdwg 图案块制作insdwg 图案块插入tatc 图案填充[工具菜单]trdwg 矢量图裁减trimg 裁剪旋转缩放光栅图trimage 裁剪多幅光栅图hdwg 封闭区消隐hh 改虚线ee 删除线hist 边界内掩盖hist1 边界外掩盖hidetxt 文字掩盖imb 调整显示顺序delhid 删除掩盖jddk 交点断开lx 多线伸剪le 单线伸剪scst 比例缩放scc 放大详图rst 正交拉伸mtxt 互换移动cpb 拷贝断开ejl 删除连接std 单个尺寸驱动sjd 角度尺寸驱动qg 组操作cr 性质cxk 改线宽cfn 分类选择clayer 分类改层、分类删除ppedit 编辑多段线mpl 移动多段线点、改弧半径openpl 打开多段线bpl 炸开多段线jline 断线连接alpl 线上加点epl 拖动线上加点smispline 模拟光滑曲线cll 改线.圆.弧chmj 修改矩形ccr 改园直径chtc 修改填充比例trqx 清理封闭区线delpl 清除垃圾pbg 2维多段线设高程tran3dp 转三维多段线1tran3dp1 转三维多段线2 c3dp 修改三维多段线高程f3dp 三维多段线导圆角tyqx 三维多段线投影到平面3dl 绘3d线3dc 线变三维实体dw 空间定位tr2d 实体拉伸stls 断面沿路径拉伸实体vv 空间视图转换clay 控制图层stbj 视图布局pnt 旋转及制作视图vvw 视图循环userc 制作简化命令xdata 加数据delx 删除数据cxdata 修改数据cdata 检测数据gdata 提取数据add 四则运算hladd 行列计算jspj 两数平均、两数相减ds 两线测距测角acal 面积计算lcal 长度计算cha 检查面积范围expr 算式计算gsjs 公式计算calc 计算型心、惯性矩getsx 提取数据trandw 单位换算bcz 表插值计算ljhtj 零件统计ljs 字串统计areatj 面积统计addl 长度统计cltj 单表汇总clrd 输出数据addcl 汇总提取btj 块统计hzqx 选函数式rxy 选数据文件bant dwg图减肥[标注菜单]cod 选线标注dp 选点标注c2 两点标注qd 多能标注adim 弧长标注jdim 尺寸合并bdim 尺寸分开trd 引线取齐ne 更改文字dtm 移动旋转文字chjt 改标注样式为圆点up 标注更新chd 尺寸检查chbh 编号后移delkh 空号删除ltxt 单线标字bh 多线标字lbh 连续标号ljh 单行文字标注tbz 多行文字标注cct 修改多行文字标注bg 水规标高jzbg 建规标高cbgbz 修改标高字高zhbz 柱号标注pd 坡度标注pqh 剖切标注jt 制作箭头ljbz 零件标注sbh 设备标注hjfh 焊接标注jdbz 粗糙度标注gc 公差标注[文字菜单]intxt 单行文字txtc 多行文字txtl 带下划线文字txtjt 带箭头文字txtsm 文字说明cjtxt 园.矩形内写字vtxt 文本显视txtrd 文字输出number 行列号输入txtp 文字入表ttab 文字中对齐mt 文字互换ct 修改文本chtp 修改文字基点atth 属性文字改文本文字tratt 文本文字改属性文字tmt 单行文字转多行文字wth 批量改编号、图号rtext 旋转文字szth 数字运算替换del0 去除尾数零szbh 数字加圈cpt 递增拷贝、修改数字thtxt 字串替换chgtxt 文字替换ctxth 改字高.宽chzx 修改字型trdx 改大小写cjb 改上、下角标deltext 删除重字btext 字串断开btxtl 保留空格cbtxt 消除空格btxt 字串炸开jtxt 字串合并sctxt 字串缩放jtxth 文字横排jtxtc 文字曲排jtxts 中心对齐ljhj 左对齐、变行距jtxtp 选择文字段落重排jtextp 输入文字段落重排[电气专业]eess 元件绘制eesa 设备布置cirpoint 电缆布置dz 回路号关联dzt1 由数据文件生成dzt 由图面生成dzcx 端子出线cdz修改关联delx 解除关联terminal 手动生成端子图DXBJ 多线并接eb 元件块管理node 圆点sdnode 实点esdata1 设备符号加数据esbs 生成设备表material 材料表equipment 设备表installation 安装表terminal 端子表brightness 光字牌tag 标签框[管道专业]fmx 管件插入refm 管件替换bzline 管路标记2dps 布双线管2dpd 布单线管wt 直线变管chpip 管道修改fm 平面阀门cfm 立面阀门fl 法兰插入pwt 焊接弯头isol 绘轴测管道isodj 轴测管道倒园角isod 轴测管尺寸标注isoup 尺寸更新为轴测标注3dp 绘3d单线管道3dpf 单线管园角dx 单线管连接ch3dp 单线管转双线管bhsx 给零件编号赋属性jcbh 检查零件编号属性clks 材料入表1aclb1 自动生成材料入表1 clks1 材料入表2aclb4 自动生成材料入表2 aclb2 自动生成水电零件明细表clkd 材料入表aclb3 自动生成火电零件明细表chclb 修改数量、单重。
ZDM软件堤防加固设计全攻略
ZDM软件堤防加固设计全攻略ZDM软件堤防加固模块可以数十倍地大幅度提高堤防设计效率，将重复的绘图、工程量计算工作都交由计算机完成。
该模块其中通用性强，部分功能可以用在渠道等带状水利工程设计中，用户可以举一反三灵活运用。
1、堤防加固设计特点1.）线路基本按原有堤线。
2）分单侧加高加厚，和全堤加高、加厚。
2、对测绘专业需提供资料的要求1）平面图剖切线起点坐标、方位应准确，将高程数字写在线上。
标识按桩号方式标注，不要使用编号。
并放置在单独的层，绘图比例按1：1000。
设计人员要检查其是否与横断面图一致。
2）测量横断面提供数据文件，数据文件应为一个文件中有多条横断面，数据文件中的桩号应与平面图一致。
若提供的是一个断面对应一个数据文件，可采用zdm软件trandm5命令将一个文件夹中的断面数据合并到一个文件中。
横断面图，数据文件生成的横断面应和提供的横断面图一致。
设计人员应检查断面数据生成的图与提供的图是否一致，如不一致，可用软件getdm命令将图转换为数据。
横断面数据文件为左起点，平距、高程。
数据文件格式如下：11+420页脚内容10.00 5.64 沙滩5.95 5.75 沙滩10.80 5.75 沙滩16.63 5.84 沙滩……………….11+5200.00 6.15 沙滩6.31 6.27 沙滩67.90 6.93 草地74.95 8.68 草地80.41 10.29 草地3 平面堤线及桩号1）堤中心线宜定义在堤中间用多段线绘制。
圆角处使用cad倒角制作。
2）测绘剖切线转换为桩号线步骤a 使用bzzh命令选择只标注线两端的桩号b 使用getzh1命令可以将剖切线转换为桩号线。
页脚内容2使用第3选项，选择中心线，起点桩号线，要转换的桩号线使用a选项，程序自动将剖切线转换为桩号线。
标注出的桩号文字有可能不再剖切的起点，这时可使用lxzh命令中d选项将线反转使之桩号文字在剖切起点端。
软件规定桩号线上的桩号文字端为剖切的起点，也就是横断面线的左起点。
ZDM软件在渠道改造工程设计的应用(张)
ZDM软件在渠道改造工程设计的应用(张)ZDM软件在灌区渠道设计中的应用曾楚武（广东省水利电力勘测设计研究院，广东广州510635）[摘要] ZDM软件广泛应用于水利水电设计行业，尤其是对灌区渠道、河道整治、供水管道、堤防加固等长线路工程，可明显提高设计工作效率。
下文主要介绍该软件在灌区渠道改造设计中的应用，重点为图纸绘制、图纸打印和工程量计算等任务重、耗时间多的设计工作，对河道整治、供水管道和堤防加固等工程的设计有一定的参考价值。
[关键词]ZDM软件灌区渠道改造设计[中图分类号] [文献标识码1.ZDM CAD辅助设计软件简介ZDM软件是一个由广东省水电设计院张冬明高级工程师在AutoCAD平台上开发出来的CAD辅助设计软件，内容涉及规划、水工、施工、水保、征地、机电各个专业。
软件采用分布工具集方式，各种功能均以工具方式出现，独立运行，通用性和灵活性好，可以解决图纸设计中常见的绘图和统计等难题。
该软件尤其对带状、长线路工程，纵、横断面设计，开挖工程量的计算可以达到事半功倍的效果。
方法3的好处是：用 p_bg命令设置中心线高程后，再使用zdm软件dxpm命令切出的横断面会切出渠底中心点在横断面的位置。
方法1、2，则要通过获取测量基点到中心线的距离的数据文件再在横断面上生成开挖中心点。
1）纵断面：如有测量数据软件可通过数据文件生成纵断面，如无则由设计人员使用软件切剖面的功能在平面地形图剖切出渠道纵断面线；2）渠道水面线（包括设计流量对应的水面线、加大流量对应的水面线和最小流量对应的水面线）、渠底线和设计渠道横剖面结构型式，渠底线可做成数据文件形式；（2）基础工作：弄清楚地形图的实际比例，进行地形图处理（地形图要求是数字成图），这包括删除重线重点、修正错误的高程点和高程点改为圆等基础工作。
2.3应用过程2.3.1平面布置图和横剖面图绘制平面布置图和横剖面图之间的关联较大，通常同步进行设计。
1）在地形图上初拟渠道中心线，使用bzzh命令自动生成线路特征点桩号。
ZDM 制图软件在中小河流治理工程中的运用
ZDM 制图软件在中小河流治理工程中的运用
方腾卫
【期刊名称】《广东水利水电》
【年(卷),期】2016(000)005
【摘要】广东省山区五市中小河流治理任务重、时间紧，该文针对中小河流工程设计断面繁多、河宽形式不一的特点，探讨运用ZDM CAD辅助设计软件缩短设计周期，提高效率的方法。
【总页数】5页(P103-106,111)
【作者】方腾卫
【作者单位】广东省水利电力勘测设计研究院，广东广州 510635
【正文语种】中文
【中图分类】TV85
【相关文献】
1.人工挖孔灌注桩施工技术在机场航站楼工程中的运用研讨 [J], 马荣
2.“主题教学法”在高校手工制作类课程中的运用 [J], 杨晓丽
3.人工智能在国家治理体系现代化过程中的运用探析 [J], 孙延松
4.机械电子工程中人工智能技术的有效运用探究 [J], 李月振;苏文科;赵健
5.中小河流治理工程中生态水利理念的运用 [J], 王林酒
因版权原因，仅展示原文概要，查看原文内容请购买。
Zdm软件在水利工程施工中的运用
Zdm软件在水利工程施工中的运用在水利工程施工中主要是运用zdm软件的土方工程量计算功能。
与设计不同，施工单位要验算设计的工程量，要计算施工过程的工程量，zdm软件可以对任何设计提交的断面进行工程量的验算（目前有许多政府的投资评审中心，使用zdm软件进行工程量的验算）。
可以对施工过程的工程量进行计算，主要包括如下功能1 断面面积计算，生成工程量表命令：dmarea功能：可自动计算出断面各个区域表土层、强风化层、弱风化层、微风化层，填方、浆砌石、混凝土、等28类面积。
也可以计算草皮、砌石护坡、护坡8种类型护坡长度。
面积长度类型的描述在c;\zdm20XX\txt\dmarea.dat文件中，用户可以修改。
选项u更新面积类型描述文件，如果图中面积类型描述与dmarea.dat 不一致，可使用该选项将dmarea.dat文件更新是其一样。
使用说明及步骤：执行dmarea命令出现：当前设定x方向:比例为1:500 y方向:比例为1:500字高为:1.00（可以设置x y方向不同的比例）(h)帮助/(c)修改设定/选择桩号文字<给定桩号>要求选择桩号文字，可选择图面上的桩号文字。
c选项可修改当前设定，选该项可修改，图形比例、输出字高。
<给定桩号>括号内可用回车或空格键响应，直接输入桩号值。
桩号值可输入如：A1+230或A1230。
输入桩号值弹出如下对话框：在对话框中选择挖、填方类型，在编辑框内可修改挖、填方类型，将其定义为你所要的类型。
定义后生成的数据文件为dmarea.dat，存放在c:\zdm200X\txt目录下。
可将该文件拷贝到其他微机该目录下，以使得同一工程使用该软件的人挖、填方类型统一。
也可打开该文件直接进行编辑。
应该注意的是工程量统计是按面积类统计而不是按面积描述名称统计的。
若选择的类型为面积提示为：(e)退出/(u)退回/(r)选择移出物体/(s)选择类型/(b)选择封闭实体/(a)逐点窗围/给定封闭区域内一点：若选择r可将在点选封闭区域中妨碍计算的物体移出，选择要移出的物体后，该物体暂时在屏幕中消失，待计算完毕后自动恢复。
Zdm软件在水利工程施工中的运用
Zdm软件在⽔利⼯程施⼯中的运⽤Zdm软件在⽔利⼯程施⼯中的运⽤在⽔利⼯程施⼯中主要是运⽤zdm软件的⼟⽅⼯程量计算功能。
与设计不同，施⼯单位要验算设计的⼯程量，要计算施⼯过程的⼯程量，zdm软件可以对任何设计提交的断⾯进⾏⼯程量的验算（⽬前有许多政府的投资评审中⼼，使⽤zdm软件进⾏⼯程量的验算）。
可以对施⼯过程的⼯程量进⾏计算，主要包括如下功能1 断⾯⾯积计算，⽣成⼯程量表命令：dmarea功能：可⾃动计算出断⾯各个区域表⼟层、强风化层、弱风化层、微风化层，填⽅、浆砌⽯、混凝⼟、等28类⾯积。
也可以计算草⽪、砌⽯护坡、护坡8种类型护坡长度。
⾯积长度类型的描述在c;\zdm20XX\txt\dmarea.dat⽂件中，⽤户可以修改。
选项u更新⾯积类型描述⽂件，如果图中⾯积类型描述与dmarea.dat 不⼀致，可使⽤该选项将dmarea.dat⽂件更新是其⼀样。
使⽤说明及步骤：执⾏dmarea命令出现：当前设定x⽅向:⽐例为1:500 y⽅向:⽐例为1:500字⾼为:1.00（可以设置x y⽅向不同的⽐例）(h)帮助/(c)修改设定/选择桩号⽂字<给定桩号>要求选择桩号⽂字，可选择图⾯上的桩号⽂字。
c选项可修改当前设定，选该项可修改，图形⽐例、输出字⾼。
<给定桩号>括号内可⽤回车或空格键响应，直接输⼊桩号值。
桩号值可输⼊如：A1+230或A1230。
输⼊桩号值弹出如下对话框：在对话框中选择挖、填⽅类型，在编辑框内可修改挖、填⽅类型，将其定义为你所要的类型。
定义后⽣成的数据⽂件为dmarea.dat，存放在c:\zdm200X\txt⽬录下。
可将该⽂件拷贝到其他微机该⽬录下，以使得同⼀⼯程使⽤该软件的⼈挖、填⽅类型统⼀。
也可打开该⽂件直接进⾏编辑。
应该注意的是⼯程量统计是按⾯积类统计⽽不是按⾯积描述名称统计的。
若选择的类型为⾯积提⽰为：(e)退出/(u)退回/(r)选择移出物体/(s)选择类型/(b)选择封闭实体/(a)逐点窗围/给定封闭区域内⼀点：若选择r可将在点选封闭区域中妨碍计算的物体移出，选择要移出的物体后，该物体暂时在屏幕中消失，待计算完毕后⾃动恢复。
浅谈“ZDM”辅助设计软件在黄河下游防洪工程设计中的应用
浅谈“ZDM”辅助设计软件在黄河下游防洪工程设计中的应用作者：司晓磊刘玮张振宇来源：《科技视界》2017年第29期【摘要】随着黄河下游防洪工程建设如火如荼的开展，“ZDM”辅助设计软件为坝、垛、护岸、险工等河道整治工程，以及堤防工程设计提供了良好的借鉴和帮助，是对CAD制图软件很好的补充和发展。
【关键词】ZDM软件；河道整治工程；推广应用中图分类号： TV67 文献标识码： A 文章编号： 2095-2457（2017）29-0106-002【Abstract】With the flood control project construction in the lower reaches of the Yellow River carried out in full swing，“ZDM” aided design software provides a good reference and help for the dam rehabilitation， dredging， revetment and other river courses and dike engineering design，CAD software Good supplement and development.【Key words】ZDM software； River regulation project； Popularization and application1 “ZDM”设计软件分析“ZDM”是一个由水利水电设计人员，在AutoCAD平台上开发出来的CAD辅助设计软件。
内容包括水利水电设计的各个专业。
软件采用分布组件工具集方式，各种工具俯首可得。
ZDM软件可用于AutoCAD2004到AutoCAD2016各个版本，软件由以下模块组成：（1）AutoCAD绘制、编辑、计算统计、文字处理扩展功能及工程常用图形绘制。
ZDM软件堤防加固设计全攻略分析
ZDM软件堤防加固设计全攻略ZDM软件堤防加固模块可以数十倍地大幅度提高堤防设计效率，将重复的绘图、工程量计算工作都交由计算机完成。
该模块其中通用性强，部分功能可以用在渠道等带状水利工程设计中，用户可以举一反三灵活运用。
1、堤防加固设计特点1.）线路基本按原有堤线。
2）分单侧加高加厚，和全堤加高、加厚。
2、对测绘专业需提供资料的要求1）平面图剖切线起点坐标、方位应准确，将高程数字写在线上。
标识按桩号方式标注，不要使用编号。
并放置在单独的层，绘图比例按1：1000。
设计人员要检查其是否与横断面图一致。
2）测量横断面提供数据文件，数据文件应为一个文件中有多条横断面，数据文件中的桩号应与平面图一致。
若提供的是一个断面对应一个数据文件，可采用zdm软件trandm5命令将一个文件夹中的断面数据合并到一个文件中。
横断面图，数据文件生成的横断面应和提供的横断面图一致。
设计人员应检查断面数据生成的图与提供的图是否一致，如不一致，可用软件getdm命令将图转换为数据。
横断面数据文件为左起点，平距、高程。
数据文件格式如下：11+4200.00 5.64 沙滩5.95 5.75 沙滩10.80 5.75 沙滩16.63 5.84 沙滩……………….11+5200.00 6.15 沙滩6.31 6.27 沙滩67.90 6.93 草地74.95 8.68 草地80.41 10.29 草地3 平面堤线及桩号1）堤中心线宜定义在堤中间用多段线绘制。
圆角处使用cad倒角制作。
2）测绘剖切线转换为桩号线步骤a 使用bzzh命令选择只标注线两端的桩号b 使用getzh1命令可以将剖切线转换为桩号线。
使用第3选项，选择中心线，起点桩号线，要转换的桩号线使用a选项，程序自动将剖切线转换为桩号线。
标注出的桩号文字有可能不再剖切的起点，这时可使用lxzh命令中d选项将线反转使之桩号文字在剖切起点端。
软件规定桩号线上的桩号文字端为剖切的起点，也就是横断面线的左起点。
堤防加固施工方案
堤防加固施工方案1. 引言堤防是用于控制水流和保护沿岸地区不受洪水侵袭的重要基础设施。
然而，由于气候变化和自然灾害的影响，堤防可能面临损坏和破坏的风险。
为了保护生命财产安全，进行堤防加固施工是非常必要的。
本文将重点介绍堤防加固施工方案，包括加固材料选择、施工工艺步骤等内容。
2. 加固材料选择堤防加固需要选择合适的材料，以确保施工质量和耐久性。
以下是常用的堤防加固材料：2.1. 钢筋钢筋是堤防加固中最常见的材料之一。
它具有高强度和耐腐蚀等优点，可以有效地提高堤防的抗压能力和抗拉能力。
在施工中，钢筋可以用于加固堤防的结构部分，如基础、墙体等。
2.2. 混凝土混凝土是一种常用的建筑材料，可以用于修建和加固堤防。
它具有抗压强度高、耐久性好等特点，在堤防加固中起到了重要的作用。
常见的混凝土加固方式包括修补破损部分、增加表面厚度等。
2.3. 土工合成材料土工合成材料是一类由合成纤维和土工布组成的材料。
它具有高抗拉强度、耐酸碱腐蚀、防渗透等特点，可以用于加固堤防的土壤部分，提高堤防的稳定性和抗滑性。
堤防加固的施工过程需要经过多个步骤，以确保施工效果和质量。
以下是常见的堤防加固施工工艺步骤：3.1. 堤防检查和评估在进行堤防加固施工之前，需要对现场进行检查和评估。
通过检查，确定堤防的破损程度和加固的重点部位，为后续施工提供依据。
3.2. 准备工作准备工作包括清理施工区域、规划施工路线、准备施工材料和工具等。
在这一步骤中，需要确保施工区域的安全和施工所需的材料、设备的到位。
3.3. 加固结构建设根据评估结果和设计方案，进行堤防加固结构的建设。
这包括钢筋混凝土结构的施工、土工合成材料的安装等。
在施工过程中，需要进行施工质量检验，以确保施工质量。
包括对施工材料的检查、结构的验收等内容。
3.5. 完工验收施工完成后，进行完工验收。
包括对施工结果进行检查，确保加固工程能够满足设计要求和安全要求。
4. 施工安全注意事项在进行堤防加固施工时，需要注意以下安全事项：•确保施工人员佩戴个人防护装备，包括安全帽、口罩、手套等；•严格遵守施工规范和操作规程，确保施工过程安全；•做好材料储存、堆放的安全管理；•定期进行施工现场安全检查，及时消除安全隐患；•加强施工人员的安全培训，提高安全意识。
堤身加固工程施工方案
堤身加固工程施工方案一、工程概述为了保障堤坝的安全稳定，我们需要对其进行加固工程。
本项目计划对堤身进行加固工程，包括堤体加固和防渗加固。
加固施工将采用现代化设备和技术，确保施工质量和工程安全。
本施工方案旨在对加固工程进行详细规划和安排，确保施工进程顺利、安全。
二、施工前准备1.工程勘察在施工前，需要对堤坝进行详细勘察，确保准确了解施工现场情况。
勘察内容包括堤身的材料和结构状况、地质情况、环境影响等，以作为施工设计的基础。
2.设计方案在勘察的基础上，工程师将设计出加固方案，包括堤体加固和防渗加固的具体施工方法和步骤。
同时，还需要设计施工的安全措施和质量控制措施。
3.材料准备根据设计方案，需要准备好所需的加固材料，包括水泥、砂石、钢筋等材料，确保施工过程中材料供应充足。
4.人员培训在施工前，将对施工人员进行安全培训和技术培训，确保他们具备足够的技术水平和安全意识。
5.施工设备准备需要准备好施工所需的设备和机械，包括挖掘机、搅拌机、压路机等，确保施工设备的完好并具备工作能力。
三、堤体加固施工1.挖掘先对需要加固的堤体进行挖掘，确保表面清理干净，供后续加固工作使用。
2.加固处理根据设计方案，对堤体进行加固处理，包括填充加固、钢筋加固、喷浆加固等，确保堤体的牢固和稳定。
3.压实对加固后的堤体进行压实处理，确保加固材料充分结实。
4.防护对加固后的堤体进行防护处理，包括喷涂防水材料、安装防护设施等，确保加固工程的耐久性和稳定性。
四、防渗加固施工1.地基处理对堤体的地基进行处理，确保地基的稳定性和承载能力。
2.防渗材料施工根据设计方案，对堤体进行防渗材料的施工，包括喷涂防渗材料、挖掘埋设防渗材料等，确保堤体的防渗性能。
3.监测在防渗施工过程中，需要对施工质量进行严格监测，确保防渗效果达标。
五、安全和质量控制1.安全措施施工过程中，需要严格遵守安全操作规程，做好安全防护工作，确保施工现场安全。
2.质量控制施工过程中，需要严格按照设计图纸和规范进行施工，确保施工质量达标。
河堤注浆加固施工方案设计
河堤注浆加固施工方案设计1. 概述河堤是一种重要的水利工程设施，承担着保护沿岸居民和农田安全的重要任务。
然而，由于长期水流冲刷和地质条件等原因，河堤的稳定性会受到影响。
为了加固和保护河堤，河堤注浆加固是一种常用的施工方法。
本文档将介绍河堤注浆加固的施工方案设计。
2. 工程概况2.1 河堤基本信息•河堤名称：XXX河堤•河堤长度：XXX米•河堤高度：XXX米•河堤宽度：XXX米2.2 工程需求根据河堤的现状和稳定性分析，需要进行注浆加固，以提高河堤的稳定性和抗洪能力。
3. 施工方案设计3.1 注浆方法选择在确定施工方案时，需要综合考虑河堤的特点、施工条件和经济可行性等因素。
根据对现场情况的充分调查和研究，本项目选择以下注浆方法：•水泥浆注浆：使用水泥浆进行注浆加固，具有良好的增强效果和经济性。
•预应力锚杆注浆：使用预应力锚杆和注浆剂进行注浆加固，提高河堤的整体稳定性。
3.2 施工工艺流程3.2.1 准备工作•确定注浆工作区域：根据现场勘测和工程要求，确定注浆工作的具体区域。
•准备施工材料和设备：准备所需的注浆材料（水泥、注浆剂等）和施工设备（注浆泵、压力计等）。
3.2.2 注浆施工过程1.清理施工区域：清除施工区域的杂物和植被，确保施工区域的干净和平整。
2.预埋锚杆安装：根据设计要求，在河堤内部预埋预应力锚杆，锚杆的数量和深度根据河堤的稳定性要求进行确定。
3.注浆孔钻探：在河堤上钻探注浆孔，孔的数量和位置根据设计要求进行布置，孔的深度一般要超过河堤的有效高度。
4.注浆孔清洗：在钻探完注浆孔后，使用注浆泵将孔内泥沙冲洗干净，保证注浆效果。
5.注浆材料配置：根据设计要求，将水泥和注浆剂按照一定的比例进行配置，确保注浆材料的均匀和稳定。
6.注浆施工：将配置好的注浆材料通过注浆泵注入注浆孔中，注浆过程中需要控制好注浆压力和流量，以确保注浆均匀和稳定。
7.锚杆注浆：在注浆过程中，根据需要进行预应力锚杆的注浆，以提高河堤的整体稳定性。
ZDM软件堤防加固设计全攻略
ZDM软件堤防加固设计全攻略ZDM软件堤防加固模块可以数十倍地大幅度提高堤防设计效率，将重复的绘图、工程量计算工作都交由计算机完成。
该模块其用性强，部分功能可以用在渠道等带状水利工程设计中，用户可以举一反三灵活运用。
1、堤防加固设计特点1.）线路基本按原有堤线。
2）分单侧加高加厚，和全堤加高、加厚。
2、对测绘专业需提供资料的要求1）平面图剖切线起点坐标、方位应准确，将高程数字写在线上。
标识按桩号方式标注，不要使用编号。
并放置在单独的层，绘图比例按1：1000。
设计人员要检查其是否与横断面图一致。
2）测量横断面提供数据文件，数据文件应为一个文件中有多条横断面，数据文件中的桩号应与平面图一致。
若提供的是一个断面对应一个数据文件，可采用zdm软件trandm5命令将一个文件夹中的断面数据合并到一个文件中。
横断面图，数据文件生成的横断面应和提供的横断面图一致。
设计人员应检查断面数据生成的图与提供的图是否一致，如不一致，可用软件getdm命令将图转换为数据。
横断面数据文件为左起点，平距、高程。
数据文件格式如下：11+4200.00 5.64 沙滩5.95 5.75 沙滩10.80 5.75 沙滩16.63 5.84 沙滩……………….11+5200.00 6.15 沙滩6.31 6.27 沙滩67.90 6.93 草地74.95 8.68 草地80.41 10.29 草地3 平面堤线及桩号1）堤中心线宜定义在堤中间用多段线绘制。
圆角处使用cad倒角制作。
2）测绘剖切线转换为桩号线步骤a 使用bzzh命令选择只标注线两端的桩号b 使用getzh1命令可以将剖切线转换为桩号线。
使用第3选项，选择中心线，起点桩号线，要转换的桩号线使用a选项，程序自动将剖切线转换为桩号线。
标注出的桩号文字有可能不再剖切的起点，这时可使用 lxzh命令中d选项将线反转使之桩号文字在剖切起点端。
软件规定桩号线上的桩号文字端为剖切的起点，也就是横断面线的左起点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

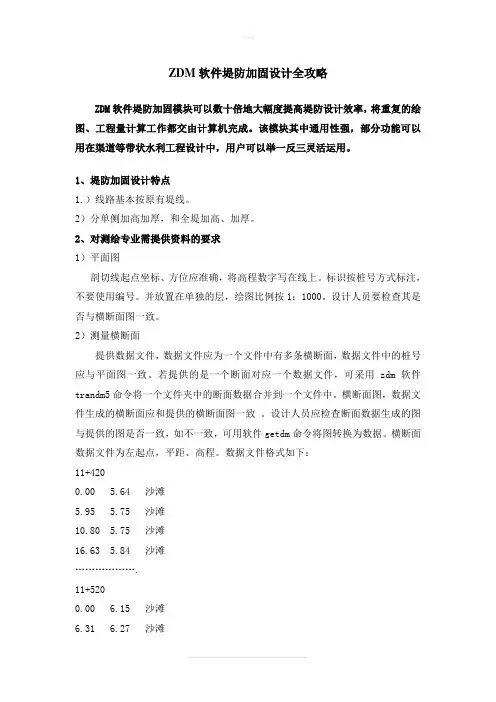

ZDM软件堤防加固设计全攻略ZDM软件堤防加固模块可以数十倍地大幅度提高堤防设计效率，将重复的绘图、工程量计算工作都交由计算机完成。
该模块其中通用性强，部分功能可以用在渠道等带状水利工程设计中，用户可以举一反三灵活运用。
1、堤防加固设计特点1.）线路基本按原有堤线。
2）分单侧加高加厚，和全堤加高、加厚。
2、对测绘专业需提供资料的要求1）平面图剖切线起点坐标、方位应准确，将高程数字写在线上。
标识按桩号方式标注，不要使用编号。
并放置在单独的层，绘图比例按1：1000。
设计人员要检查其是否与横断面图一致。
2）测量横断面提供数据文件，数据文件应为一个文件中有多条横断面，数据文件中的桩号应与平面图一致。
若提供的是一个断面对应一个数据文件，可采用zdm软件trandm5命令将一个文件夹中的断面数据合并到一个文件中。
横断面图，数据文件生成的横断面应和提供的横断面图一致。
设计人员应检查断面数据生成的图与提供的图是否一致，如不一致，可用软件getdm命令将图转换为数据。
横断面数据文件为左起点，平距、高程。
数据文件格式如下：11+4200.00 5.64 沙滩5.95 5.75 沙滩10.80 5.75 沙滩16.63 5.84 沙滩……………….11+5200.00 6.15 沙滩6.31 6.27 沙滩67.90 6.93 草地74.95 8.68 草地80.41 10.29 草地3 平面堤线及桩号1）堤中心线宜定义在堤中间用多段线绘制。
圆角处使用cad倒角制作。
2）测绘剖切线转换为桩号线步骤a 使用bzzh命令选择只标注线两端的桩号b 使用getzh1命令可以将剖切线转换为桩号线。
使用第3选项，选择中心线，起点桩号线，要转换的桩号线使用a选项，程序自动将剖切线转换为桩号线。
标注出的桩号文字有可能不再剖切的起点，这时可使用lxzh命令中d选项将线反转使之桩号文字在剖切起点端。
软件规定桩号线上的桩号文字端为剖切的起点，也就是横断面线的左起点。
也可以使用第一选项，单个转换，桩号文字指定到端头。
再使用3）初步设置堤顶高程用p_bg命令给定堤起点高程，末点高程，或按坡度初步设置堤顶高程。
4）获取平面中心线关联数据用getpxbg命令第二选项，可以获得新、旧桩号，断面起点至中心线距离，中心线处高程数据文件，生成的数据文件格式如下;;;旧桩号新桩号距测量中心点水平距离设计高程0+000 0+000 78.854 2000+178 0+178 123.627 199.6450+594 0+594 54.662 198.8110+892 0+892 87.61 198.216这样做的结果速度会快些，但新、旧桩号是相同的（若使用单个转换桩号线则会有不同新、旧桩号）。
这时我们要将真实的旧桩号号替换数据表中，可以采用如下方法：使用hdmtj命令选择与平面对应的横断面数据文件，可以将数据文件中桩号提出来，再在excel文件中将旧桩号替换成实际的桩号。
旧桩号新桩号距测量中心点水平距离设计高程0+000 0+000 78.854 2000+100 0+178 123.627 199.6450+500 0+594 54.662 198.8110+800 0+892 87.61 198.2165）在断面上生成设计中心点a 使用hddm命令读数据文件生成横断面b使用hdmpt命令选择数据文件再选择横断面会自动在横断面上生成中心点。
6）堤线走向表示用bzzh命令标注线路各个顶点的桩号，再使用zhzb命令生成堤线特征表，该表示各个顶点编号、桩号、坐标、偏转角。
4 堤顶高程确定堤顶高程是由推算的水面线与原堤顶高程来确定的，可以采用如下方法1）用getdmbg命令可以提取横断面设计中心点与对应的堤顶高程，数据格式如下：桩号新堤顶高程旧堤顶高程11+420 26.866 26.53411+520 26.779 26.65711+620 26.993 26.56611+720 26.907 26.4842）将水位数据加入到该数据文件列中桩号新堤顶高程旧堤顶高程水位11+420 26.866 26.534 25.311+520 26.779 26.657 --11+620 26.993 26.566 --11+720 26.907 26.484 25.4水位是线性变化的没有项应加--符号3）用tzdm命令可以调用生成的数据文件生成纵断面，可以拖动夹点编辑下新堤顶高程，也可以在纵断面上重新画条堤顶线，再用cr 命令选择新画的堤顶线，用s选项选图上设计的堤顶线，将数据刷到新画的堤顶线上。
在是否将扩展数据赋给选择的线时要用“y”回应。
4）用zdhdpt命令由纵断面修改横断面堤顶高程，这样横断面的堤顶高程就和横断面一致了。
5）用pbg命令可以将堤顶高程的数据取出来生成桩号-高程格式的数据文件。
6）再用p_bg命令调用该数据给平面中心线重新赋高程，这样平面、纵断面、横断面的堤顶高程都一致了。
5 横断面上套填筑断面在图上用多段线绘制堤断面，使用indm命令第3选项选择堤断面，给定插入点，再选择横断面，程序会按设计中心点自动插入到各个断面上并裁剪。
选项2自动辨别堤顶插入断面，可以没有设计中心点时，程序给定堤顶范围的高差，选择新堤顶的数据文件，数据文件的格式为2列，第一列为桩号、第二列为堤顶高程，中间用空格分隔。
可以给定桩号范围的堤顶高程，程序会自动内插求的断面得堤顶高程。
按堤顶范围计算出新堤的插入点。
这对方案阶段可以不设计平面堤线，用横断面估算工程量，6 插入堤护脚生成清基线用tqjl命令可以插入堤护脚生成清基线，护脚形式为矩形或排水沟，用封闭多段线画在图中，左侧放在左边，右侧放在右边。
选择护脚再选断面会插入护脚生成开挖清基线。
也可选择单边护脚或无护脚。
护脚7 计算开挖回填量用tkwht命令可以计算出堤的开挖、回填、护坡面积长度8 生成工程量表用calarea命令选择断面面积、长度文字可以生成工程量表9 单侧加厚加高堤（不需要平面中心线）thtl命令可以单侧加高加厚堤，有三个选项由用户选择，将回填线用多段线画在图中，选择回填线，给定清基厚度，再选择横断面，2、3选项程序要求给定加堤顶的数据文件，数据文件的格式为2列，第一列为桩号、第二列为堤顶高程，中间用空格分隔。
可以给定桩号范围的堤顶高程，程序会自动内插求的断面的堤顶高程。
程序自动将回填线插入断面，自动生成清基线。
回填线放置位置应与断面图中一致，再用tkwht命令计算出挖、填面积再使用dmarea生成工程量表。
10 生成平面开挖线（占地线）为了计算占地面积可通过横断面的开挖线生成平面开挖线。
可使用命令djxsj2，选择横断面，可以生成开挖选择横断面会获得堤脚开挖的数据文件，数据文件格式为：;;;;;;桩号左X值| 右X值11+420.000 0 0 | 163.837 191.73011+420.000 0 0 | 165.170 190.33311+520.000 0 0 | 165.789 198.97611+520.000 0 0 | 167.013 197.562再使用djx命令的缺省项调用该数据文件，选择平面的桩号线程序会自动生成平面开挖线。
11 断面编辑mdm命令可以移动插入堤断面或开挖断面，断面线自动和地面相交裁剪、延伸。
并且可计算两条曲线相交的包络挖或填面积。
12 横断面标注1）尺寸、坡度、标高、文字标注hdbz命令可以连续自动标注多个横断面，选取自动全标，可以标注尺寸、坡度，高程、文字。
用cbh命令可以调整文字引线标注的位置。
用dmfh命令可以标注地面符号。
图中标注的左、右护坡文字可用chgtxt命令进行文字替换。
2）水位标注使用hdsw命令读“桩号-水位”数据文件，可以批量标注各个横断面的水位，数据文件格式如下：桩号多年平均水位(p=50%) 设计洪水位(p=2%)11+420 25.3 25.811+000 25.15 25.512+600 25.1 25.2只要图面上横断面桩号是在数据文件范围内，程序会自动线性内插。
数据之间用TAB键或空格分隔。
如果是excel文件可以将数据拷贝粘贴到txt文本文件中，一个文件中最多允许3个不同的水位类型。
上例是两个不同水位类型。
调入图中后，用户可水平移动到理想的位置。
3）地质层标注a)用zhjl命令将窗选横断面桩号文字，程序会自动输出到按桩号从小到大排列的数据文件b)打开地质纵断面图，用dzdm1命令，选高程标尺杆高程文字，给定对应标尺杆点位（要点到标尺杆上，给定桩号线起点位置，和桩号值，选桩号数据文件，程序会自动在图上生成桩号线。
c)使用dzdm2命令，点取桩号线与地质断面线的交点。
会弹出对话框，选取或输入该层的土层名称，输入的图层会自动加到列表框中。
操作完毕后可输出到数据文件数据文件格式如下：;;桩号地质各层标高m #地质类型11+420 4.896 强分化11+420 4.008 微风化11+520 4.896 强分化11+520 4.180 微风化11+620 5.119 强分化11+620 4.353 微风化11+720 5.343 强分化11+720 4.526 微风化11+820 5.334 强分化11+820 4.699 微风化…………………….d)使用dzdm命令调用刚生成的数据文件可以批量在横断面上生成地质层，地质填充符号还需人工放上去。
13 检查断面Vdm命令选择横断面，可以按桩号由小到大一个个将断面放置到屏幕中间，便于检查和修改。
也可以指定要检查的桩号断面将其放置到屏幕中间。
14 纵断面分幅套图框a) 用tktb命令选择合适的图幅调入图中，在标题栏写上图名、图号，图名尾包含(1/10)字符，图号尾包含-01字符，分图套图框后可以wth命令自动批量修改图名、图号。
b) 用zdmft命令选择纵断面再用（a）选项选图框，程序会自动拆分套图框15 横断面裁剪，套图框a) 插入裁剪框命令:hdjk功能：按横断面在图框内排列的的列数、行数，可以在图框内取出矩形框（图框可以是块做的也可以是多段线，在图框标题栏见图名、图号写好。
图名中断面的的桩号范围应另起一行可写成（0+000～0+500）。
由用户放置在横断面的合适的位置，再选择横断面，裁剪框按第一个距设计中心点的距离，插入到各个横断面上，并生成新的高程标尺杆。
裁剪框位置不一定都合适，用户执行完该命令要手工调整下。
b) 裁剪横断面套入图框命令:hdtk功能：将横断面自动裁剪排列套入图框，标题栏桩号范围的的桩号会按图内的桩号自动改写。
16 将横断面开挖线范围内地面线改虚线使用地面线与开挖线拟合dxkwl命令3选项，可以批量将多个断面的清基线与地面线拟合为地面线，并且将原地面线改为虚线。
