居住建筑节能设计说明通用模板

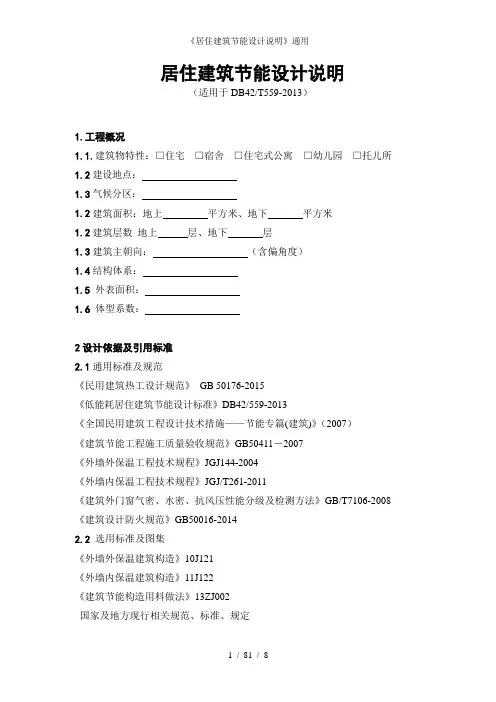

居住建筑节能设计说明（适用于DB42/T559-2013）

1.工程概况

1.1.建筑物特性：□住宅□宿舍□住宅式公寓□幼儿园□托儿所1.2建设地点：

1.3气候分区：

1.2建筑面积：地上平方米、地下平方米

1.2建筑层数地上层、地下层

1.3建筑主朝向：（含偏角度）

1.4结构体系：

1.5 外表面积：

1.6 体型系数：

2设计依据及引用标准

2.1通用标准及规范

《民用建筑热工设计规范》GB 50176-2015

《低能耗居住建筑节能设计标准》DB42/559-2013

《全国民用建筑工程设计技术措施——节能专篇(建筑)》（2007）

《建筑节能工程施工质量验收规范》GB50411－2007

《外墙外保温工程技术规程》JGJ144-2004

《外墙内保温工程技术规程》JGJ/T261-2011

《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008 《建筑设计防火规范》GB50016-2014

2.2选用标准及图集

《外墙外保温建筑构造》10J121

《外墙内保温建筑构造》11J122

《建筑节能构造用料做法》13ZJ002

国家及地方现行相关规范、标准、规定

1

3计算方法及计算验证

3.1 计算方法：

□完全符合规定性指标

3.2 使用节能计算软件验证

□采用经论证PKPM《夏热冬冷地区节能设计分析软件》验证

□采用经论证斯维尔《夏热冬冷地区节能设计分析软件》验证

□采用经论证天正《夏热冬冷地区节能设计分析软件》验证

□采用其他经论证的《夏热冬冷地区节能设计分析软件》验证

4围护结构热工设计指标

2

3

各热桥部位保温措施（根据具体设计表述相关说明）7 7.1屋面构件热桥部位太阳能集热器与采暖空调设备等金属构架的混凝土支座的保温断热7.1.1

构造详

屋面变形缝墙体的外侧面和顶面，排烟道、排气道、太阳能热水系统7.1.2

管道井的保温断热构造详

填塞深度应不小于,屋面变形缝内应填塞密度≤40-60kg/m3的岩棉板7.1.3 屋面梁或板底标高处。混凝土柱（装饰构架、花架、太阳能集热器支架等）的的保温断热构7.1.3造详

女儿墙（包括墙体、抗震构造柱及压顶梁板）部位：7.1.41女儿墙的内、外侧面的保温断热构造详

2 伸出女儿墙的构架柱的保温断热构造详

外墙和楼面热桥部位7.2门窗套（包括外窗水平遮阳板和窗侧垂直遮阳板）及窗台保温断热7.2.1

构造详

7.2.2 凸出外墙面的壁柱及装饰线条的保温断热构造详

7.2.3挑檐、外天沟（檐沟）的屋面梁外侧面的保温断热构造详

7.2.4固定式外遮阳板，空调器搁板雨篷板等的保温断热构造详

的墙体变形缝内应粘填深度不小于墙厚的密度≤150mm宽不大于7.2.550mm150mm的墙体变形缝缝口处应胶粘不小于的岩棉板；缝宽大于

40-60kg/m3缝口的外、内墙面金属盖板内，应分别胶粘厚度不小厚的岩棉板并压弯成弧形，4

于60mm的密度≤40-60kg/m3的岩棉板。

7.2.6楼面变形缝缝内应满填密度≤40-60kg/m3的岩棉板，变形缝楼板面或顶棚面应铺设与楼面保温做法相同的保温板。

7.3内保温系统的以下热桥部位

7.3.1与外墙交接的钢筋混凝土内墙、混凝土梁的保温具体构造详

7.3.2与外墙交接的楼板板底顶棚及屋面板底顶棚的保温具体构造详

7.3.3内保温外墙的内门窗套及窗台、凸出内墙面的壁柱的保温具体构造详

页151第145页—:提示可参考13ZJ002

8保温系统防火设计（应根据具体设计表述相关说明，以下为示例）

8.1外墙外保温

8.1．1本工程为建筑高度大于27米但不大于100米的住宅建筑，外墙外保温系统采用B1级保温材料，在保温系统中每层设置（提示：燃烧性能为A级）水平防火隔离带，水平防火隔离带的高度为 mm（。300mm）提示：不应小于8.1.2 外墙外保温系统采用（在其表面设置防护层，应为不燃材料）提示：防护层将保温材料完全覆盖。防护层首层厚度为 mm，其它层为 mm。（提示：当采用B1、B2级的保温材料时，防护层厚度首层不应小于15mm，其它层不应小于5mm）

8.1.3 保温系统与基层墙体、装饰层之间的空腔，应在每层楼板处采用防火封材料封堵。

8.2外墙内保温

8.2.1外墙内保温系统采用（在其表面设置防护层。应为不燃材料）提示：防护层首层厚度为 mm。（的保温材料时）B1提示：当采用

8.3 屋面外保温

5

8.3.1 屋面板为 mm后钢筋混凝土板，耐火极限为 h。

8.3.2 屋面采用 mm厚不燃材料作为防护层。当采用B1（提示：、）10mmB2级保温材料时，防护层厚度不应小于8.3.3 屋面和外墙之间设置宽度为 mm （的）宽度不小于500mm提示:作为防火隔离带进行分隔。（提示：当屋面和外墙外保温系统（提示：需为不燃材料）级保温材料时）、B2均采用B1

9 可再生能源利用

□太阳能热水系统□太阳能光伏发电系统□垃圾分类与利用系统

施工过程控制10凡进场材料必须抽样复检，检测合格后方能使用。10.1 《外墙外保温工程技术规程》及现行行业JGJ14410.2 保温系统应严格执行标准。，应分步验收及GB50411《建筑节能工程施工质量验收规范》10.3 严格执行备案。应遵守並执行在施工期间政府新发布的新规范、新规程、及新标准。10.4
