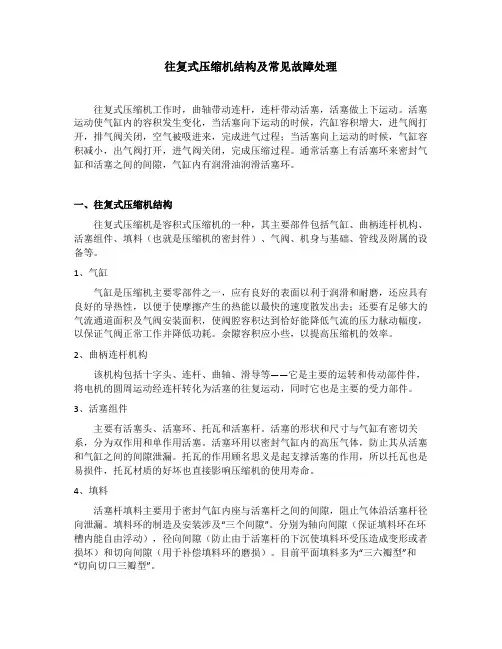

往复式压缩机结构及常见故障处理往复式压缩机工作时，曲轴带动连杆，连杆带动活塞，活塞做上下运动。
活塞运动使气缸内的容积发生变化，当活塞向下运动的时候，汽缸容积增大，进气阀打开，排气阀关闭，空气被吸进来，完成进气过程；当活塞向上运动的时候，气缸容积减小，出气阀打开，进气阀关闭，完成压缩过程。
通常活塞上有活塞环来密封气缸和活塞之间的间隙，气缸内有润滑油润滑活塞环。
一、往复式压缩机结构往复式压缩机是容积式压缩机的一种，其主要部件包括气缸、曲柄连杆机构、活塞组件、填料（也就是压缩机的密封件）、气阀、机身与基础、管线及附属的设备等。
1、气缸气缸是压缩机主要零部件之一，应有良好的表面以利于润滑和耐磨，还应具有良好的导热性，以便于使摩擦产生的热能以最快的速度散发出去；还要有足够大的气流通道面积及气阀安装面积，使阀腔容积达到恰好能降低气流的压力脉动幅度，以保证气阀正常工作并降低功耗。
余隙容积应小些，以提高压缩机的效率。
2、曲柄连杆机构该机构包括十字头、连杆、曲轴、滑导等——它是主要的运转和传动部件件，将电机的圆周运动经连杆转化为活塞的往复运动，同时它也是主要的受力部件。
3、活塞组件主要有活塞头、活塞环、托瓦和活塞杆。
活塞的形状和尺寸与气缸有密切关系，分为双作用和单作用活塞。
活塞环用以密封气缸内的高压气体，防止其从活塞和气缸之间的间隙泄漏。
托瓦的作用顾名思义是起支撑活塞的作用，所以托瓦也是易损件，托瓦材质的好坏也直接影响压缩机的使用寿命。
4、填料活塞杆填料主要用于密封气缸内座与活塞杆之间的间隙，阻止气体沿活塞杆径向泄漏。
填料环的制造及安装涉及“三个间隙”。
分别为轴向间隙（保证填料环在环槽内能自由浮动），径向间隙（防止由于活塞杆的下沉使填料环受压造成变形或者损坏）和切向间隙（用于补偿填料环的磨损）。
目前平面填料多为“三六瓣型”和“切向切口三瓣型”。
5、气阀是压缩机最主要的组件，同时也是最容易损坏的零件。
其设计的好坏会直接影响到压缩机的排气量、功耗及运转可靠性。
(2024年)往复式压缩机完整ppt课件
增强安全性
加强安全防护措施、完善安全 管理制度、提高操作人员素质
等。
2024/3/26
19
05 往复式压缩机安 装、调试与验收 规范
2024/3/26
20
安装前准备工作建议
2024/3/26
了解压缩机性能参数
01
在安装前，应仔细了解压缩机的性能参数，包括功率、排气量
、压力等，确保所选压缩机符合实际需求。
实时监测压缩机的运行参数，如压力、温 度、电流等，及时发现异常情况并进行处 理。
2024/3/26
26
常见故障类型及原因分析
机械故障
包括轴承磨损、气阀损坏、活塞环磨 损等，主要是由于长期运行导致的磨 损和疲劳。
电气故障
如电机烧毁、控制系统故障等，通常 是由于电气部件老化、过载或短路等 原因引起的。
往复式压缩机完整ppt课件
2024/3/26
1
目 录
2024/3/26
• 往复式压缩机概述 • 往复式压缩机结构组成 • 往复式压缩机工作原理与性能参数 • 往复式压缩机选型与设计要点 • 往复式压缩机安装、调试与验收规范 • 往复式压缩机运行维护与故障排除方法 • 总结回顾与展望未来发展趋势
2
01 往复式压缩机概 述
2024/3/26
油分离器
分离压缩空气中的 油分。
油冷却器
冷却润滑油，保证 油温稳定。
9
控制系统
控制面板
显示压缩机运行参数，实现远 程控制。
温度传感器
监测气体和润滑油温度，防止 过热。
电动机
提供动力，驱动曲轴旋转。
2024/3/26
压力传感器
监测气体压力，确保安全运行 。
名词解释往复式压缩机

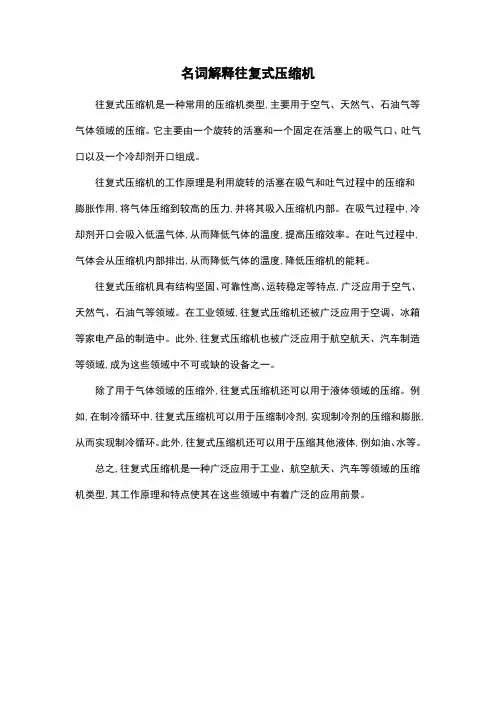

名词解释往复式压缩机
往复式压缩机是一种常用的压缩机类型,主要用于空气、天然气、石油气等气体领域的压缩。
它主要由一个旋转的活塞和一个固定在活塞上的吸气口、吐气口以及一个冷却剂开口组成。
往复式压缩机的工作原理是利用旋转的活塞在吸气和吐气过程中的压缩和膨胀作用,将气体压缩到较高的压力,并将其吸入压缩机内部。
在吸气过程中,冷却剂开口会吸入低温气体,从而降低气体的温度,提高压缩效率。
在吐气过程中,气体会从压缩机内部排出,从而降低气体的温度,降低压缩机的能耗。
往复式压缩机具有结构坚固、可靠性高、运转稳定等特点,广泛应用于空气、天然气、石油气等领域。
在工业领域,往复式压缩机还被广泛应用于空调、冰箱等家电产品的制造中。
此外,往复式压缩机也被广泛应用于航空航天、汽车制造等领域,成为这些领域中不可或缺的设备之一。
除了用于气体领域的压缩外,往复式压缩机还可以用于液体领域的压缩。
例如,在制冷循环中,往复式压缩机可以用于压缩制冷剂,实现制冷剂的压缩和膨胀,从而实现制冷循环。
此外,往复式压缩机还可以用于压缩其他液体,例如油、水等。
总之,往复式压缩机是一种广泛应用于工业、航空航天、汽车等领域的压缩机类型,其工作原理和特点使其在这些领域中有着广泛的应用前景。
往复活塞式压缩机的工作原理是什么

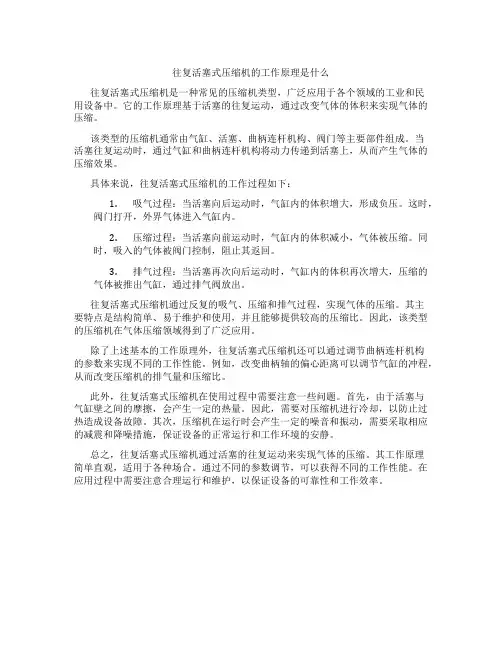

往复活塞式压缩机的工作原理是什么往复活塞式压缩机是一种常见的压缩机类型，广泛应用于各个领域的工业和民用设备中。

它的工作原理基于活塞的往复运动，通过改变气体的体积来实现气体的压缩。
该类型的压缩机通常由气缸、活塞、曲柄连杆机构、阀门等主要部件组成。
当活塞往复运动时，通过气缸和曲柄连杆机构将动力传递到活塞上，从而产生气体的压缩效果。
具体来说，往复活塞式压缩机的工作过程如下：1.吸气过程：当活塞向后运动时，气缸内的体积增大，形成负压。
这时，阀门打开，外界气体进入气缸内。
2.压缩过程：当活塞向前运动时，气缸内的体积减小，气体被压缩。
同时，吸入的气体被阀门控制，阻止其返回。
3.排气过程：当活塞再次向后运动时，气缸内的体积再次增大，压缩的气体被推出气缸，通过排气阀放出。
往复活塞式压缩机通过反复的吸气、压缩和排气过程，实现气体的压缩。
其主要特点是结构简单、易于维护和使用，并且能够提供较高的压缩比。
因此，该类型的压缩机在气体压缩领域得到了广泛应用。
除了上述基本的工作原理外，往复活塞式压缩机还可以通过调节曲柄连杆机构的参数来实现不同的工作性能。
例如，改变曲柄轴的偏心距离可以调节气缸的冲程，从而改变压缩机的排气量和压缩比。
此外，往复活塞式压缩机在使用过程中需要注意一些问题。
首先，由于活塞与气缸壁之间的摩擦，会产生一定的热量。
因此，需要对压缩机进行冷却，以防止过热造成设备故障。
其次，压缩机在运行时会产生一定的噪音和振动，需要采取相应的减震和降噪措施，保证设备的正常运行和工作环境的安静。
总之，往复活塞式压缩机通过活塞的往复运动来实现气体的压缩。
其工作原理简单直观，适用于各种场合。
通过不同的参数调节，可以获得不同的工作性能。
在应用过程中需要注意合理运行和维护，以保证设备的可靠性和工作效率。
