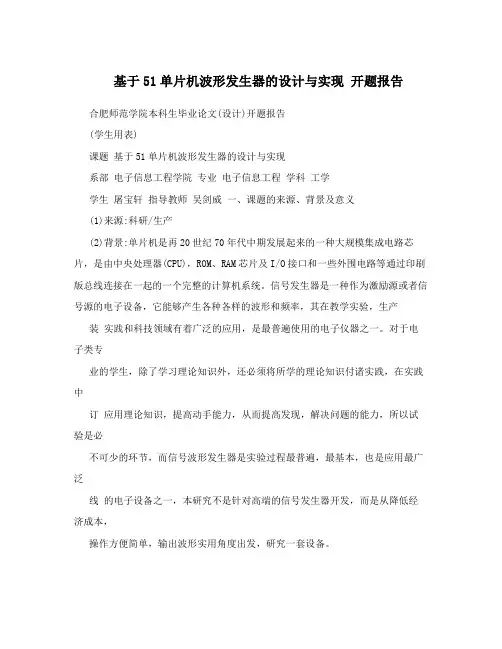

基于51单片机波形发生器的设计与实现 开题报告
基于51单片机波形发生器的设计与实现开题报告合肥师范学院本科生毕业论文(设计)开题报告(学生用表)课题基于51单片机波形发生器的设计与实现系部电子信息工程学院专业电子信息工程学科工学学生屠宝轩指导教师吴剑威一、课题的来源、背景及意义(1)来源:科研/生产(2)背景:单片机是再20世纪70年代中期发展起来的一种大规模集成电路芯片，是由中央处理器(CPU)，ROM、RAM芯片及I/O接口和一些外围电路等通过印刷版总线连接在一起的一个完整的计算机系统。
信号发生器是一种作为激励源或者信号源的电子设备，它能够产生各种各样的波形和频率，其在教学实验，生产装实践和科技领域有着广泛的应用，是最普遍使用的电子仪器之一。
对于电子类专业的学生，除了学习理论知识外，还必须将所学的理论知识付诸实践，在实践中订应用理论知识，提高动手能力，从而提高发现，解决问题的能力，所以试验是必不可少的环节，而信号波形发生器是实验过程最普遍，最基本，也是应用最广泛线的电子设备之一，本研究不是针对高端的信号发生器开发，而是从降低经济成本，操作方便简单，输出波形实用角度出发，研究一套设备。
(3)意义:传统的正弦信号源根据实际需要一般价格昂贵，低频输出时性能不好且不便于自动调节，工程实用性较差。
现在利用单片机的优越性，制作一种体积小，实用性强，使用方便的低频信号发生器，以AT85C51单片机为核心，结合低俗D/A转换器，通过设计与编程实现了正弦波、方波、锯齿波的产生及其自由切换以及频率、相位的可调与多相波的同时输出。
二、国内外发展现状信号波形发生器历史非常的久远，它产生于上个世纪20年代，那会，电子设备刚刚诞生，随后，雷达发展了起来，通信技术也在不断地发展，到了40年代，标准信号发生器开始出现，它的出现主要是为了进行各种接收机的测试，使信号发生器诞生之初主要是用来做定性分析的，随着使用的要求不断提升，慢慢发展成为了定量分析的测量仪器，还是在这个时期，脉冲信号发生器也出现了，这个主要是用于脉冲方面的测量的，上面说的这些信号波形发生器都是早期的一些产品，复杂的机械结构，比较[1]大的功率，比较简单的电路，速度发展总体是比较慢的。
基于MSP430单片机的信号发生器设计
文华学院学生课程考察报告考查课程考查课程:MSP430:MSP430单片机应用设计单片机应用设计设计题目：基于MSP430单片机的信号发生器设计单片机的信号发生器设计专业班级：专业班级：1212电信1班学号：学号：*** ***姓名：姓名：*** ***指导老师：指导老师：*** ***实验日期：实验日期：20152015年6月19号摘要随着科技的发展和现代科研的需要，信号发生器已经成为了很多行业进行研究测试不可或缺的工具。
信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。
各种波形曲线均可以用三角函数方程式来表示。
能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路被称为函数信号发生器。
函数信号发生器在电路实验和设备检测中具有十分广泛的用途。
例如在通信、广播、电视系统中，都需要射频（高频）发射，这里的射频波就是载波，把音频（低频）、视频信号或脉冲信号运载出去，就需要能够产生高频的振荡器。
在工业、农业、生物医学等领域内，如高频感应加热、熔炼、淬火、超声诊断、核磁共振成像等，都需要功率或大或小、频率或高或低的振荡器。
诊断、核磁共振成像等，都需要功率或大或小、频率或高或低的振荡器。
本系统采用MSP430F149单片机为控制核心，利用单片机内置的DA 芯片，通过按键中断来逻辑选择要输出的波形（正弦波、方波、三角波、锯齿波），再设置其它键来控制波形的幅值及频率，然后通过单片机控制显示到LCD1602上。
波形的产生是通过MSP430单片机执行某一波形发生程序，向D/A 转换器的输入端按一定的规律发生数据，从而在D/A 转换电路的输出端得到相应的电压波形。
在MSP430学习板的键盘按键,通过软件编程来选择各种波形、幅值电压和频率，按不同按键产生不同波形的信号。
此方案的有点是电路原理比较简单，实现起来比较容易。
实现起来比较容易。
关键字:MSP430，信号发生器，LCD1602ABSTRACTWith the development of science and technology and modern scientific research needs, signal generator has become a lot of industry research test indispensable tools.Signal generator also called source or oscillators, in production practice and scienceand technology has been widely used in the field. Various waveform curve all can by trigonometric function equation. Can produce various waveform, such as triangle wave, sawtooth wave, rectangle wave (including square wave), the circuit is calledsine wave function signal generator. Function signal generator in circuit experimentand test equipment in a very wide range of purposes. For example in communication,radio, and television systems, all need rf (high frequency) launch the rf waves, here isthe carrier, audio (low frequency), video signals or pulse signal carry out, just need tobe able to produce high-frequency vibe. In industry, agriculture, biomedical in fields,all need power or big or small, frequency or high or low oscillators.The system USES the microcontroller as control core, MSP430F149 USES singlechip built-in DA chip, through the keys to logical choice to interrupt the output waveform (sine wave and square-wave, triangle wave, sawtooth wave), then Settings other key to control the amplitude and frequency wave, then through the single-chip microcomputer control on display to LCD1602.Waveform was developed through MSP430 microcontroller performs Awaveform happen procedures to the D/A converter input according to certain rules,which occurred in data transform circuit D/A of the output voltage waveform obtained the corresponding. In learning board keypad MSP430 through software programming to select different waveform, amplitude voltage and frequency produces different according to different keys, the signal waveform. This scheme of have a little is circuit principle is simpler, achieve be easy .KEY WORDS:msp430，signal generator，lcd1602目录第一章 概述1.1 信号发生器设计背景1.2信号发生器的发展现状1.3本设计采用的研究方法和技术路线第二章 芯片介绍2.1 MSP430单片机技术的发展特点及应用2.2 LCD1602液晶显示器简介2.3 DAC5571简介第三章 系统硬件设计3.1 基于MSP430F149信号发生器构成及工作原理 3.2信号发生器的键盘电路3.3信号发生器的LCD1602显示模块3.4数模转换DAC5571电路第四章 软件设计信号发生器总流程图4.14.2 初始化程序流程图4.3 按键中断程序流程图4.4 波形产生程序流程图4.4.1 正弦波产生程序流程图4.4.2 方波产生程序流程图方波产生程序流程图4.4.3 锯齿波产生程序流程图锯齿波产生程序流程图4.4.4 三角波产生程序流程图三角波产生程序流程图第五章 结束语参考文献第1章 概述1.1 信号发生器设计背景随着计算机和集成技术的高速发展，电子电路的分析与设计及相应专业课程的教学与实验所采用的方式与方法都发生了重大变化，特别是电子设计自动化系统中所包含的测试测量技术已经成为现代教育技术的重要组成部分，系统中所包含的测试测量技术已经成为现代教育技术的重要组成部分，在高校的各个电子相关的实验室中，都需要开发和测试各种复杂的电路或子系统，其通常要求从没有上市的或很难获得的元器件或传感器中提取额外的信号，由此可见信号发生器已经成为了很多行业进行研究测试不可或缺的工具。
基于单片机信号发生器的开题报告
课题研究内容：本次设计信号发生器可以输出任意波形，包括：三角波、正弦 波、方波。利用单片机采用程序方法，具有线路相对简单，结构紧凑，价格低 廉，频率稳定程度较高，抗干扰能力强，用途广泛等特点。能够对波形进行细 微的调整，改良波形，使其能够满足系统的要求。只要对电路稍加修改，调整 程序即可实现功能升级，此次设计研究的重点和主要内容：用 80C51 单片机和 两片 DAC0832 数模转化器，组成数字式低频信号发生器。在设计过程中用 PROTEUS 软件实现仿真， 仿真后再在实物上实现设计功能， 具有科学性和合理性。 4*4 键 盘 电 路
主要参考文献： [1]华光.模拟电子技术基础.北京:高等教育出版社,2004. [2]子制作 200 年合订本.北京:《电子制作》杂志社 2008. [3]龙麟.电子测量技术.北京:人民邮电出版社 2007. [4]吉玲，张晴. MAX038 及函数信号发生器[J].南昌大学学报（理科版） ，2000, 24 （4）:351-355. [5]仁.单片机实用技术问答.北京:人们邮电出版社.2003:86～88. [6]新.单片机初级教程. 北京:北京航天航空大学出版社.2006. [7]青.单片机原理及接口技术[M].北京:北京航空航天大学出版社, 指导教师意见： 1999:67-127.
单
频段 电容 选择 电路
片
LCD12864 显示电路
D/A 转换 电路
波 形 发 生 电 路
机
A\研究计划： 2012.01.05-2012.02.10:领题、审题、查找资料 2012.02.11-2012.02.20：出开题报告 2012.02.21-2012.03.21：函数信号发生器控制原理的熟悉和总体方案拟定 2012.03.22-2012.04.05：函数信号发生器模块的软件编程和设计 2012.04.06-2012.05.10：系统软件调试以及模拟仿真，撰写毕业设计说明书 2012.05.11-2012.05.20: 总体完善，达到设计要求。
基于单片机的信号发生器设计
基于单片机的信号发生器设计基于单片机的信号发生器设计摘要在介绍MAX038 芯片特性的基础上,论述了采用MAX038 芯片设计数字函数信号发生器的原理以及整机的结构设计。
对其振荡频率控制、信号输出幅度控制以及频率和幅度数显的实现作了较详细的论述。
该函数信号发生器可输出三角波,方波和正弦波。
本文重点论述了整机通过D/A转换电路控制MAX038的实现过程，D/A转换电路采用了8位4通道的MAX505来实现。
在幅度的控制上采用数字电位器AD5171，该芯片是I²C总线方式控制，文中给出了I²C总线的读写控制程序。
系统支持按键操作和上位机操作两种模式。
关键词:函数信号；D/A ；单片机控制Design of Signal Generator System Based on SCMZisu zhou(College of Zhangjiajie, Jishou University,Jishou,Hunan 416000)AbstractBased on the introduction of MAX038 , we discussed the principle and the whole frame of the digital function signal generator. We described the control of the oscillatory frequent , amplitude and the digital display in detail. Thegenerator can output three kinds of waves : sine wave , square wave , triangle wave.This text has exposition the mirco-computer controls the D/A electric circuit of conversion realize the process. In D/A changing electric circuit adopt the 8 bit 4 channel come to realize. Porentiometer AD5171 is adopted in the control of length. This chip is that I²C bus control way. This system supports key-control or computer-control modes.Key words : function signal ；D/A ；single - chip microprocessor control ；目录摘要....................................................... Abstract.. (II)绪论 0第一章系统概述和设计方案 (2)1.1.................................... 论文的内容和组织 21.2方案选择 (2)1.3信号发生芯片选择 (2)1．4方案框图设计及基本控制原理 (3)1.5.1 频段控制调整参数计算 (4)1.5.2频率控制细调参数计算 (6)1.5.3占空比的数字控制参数计算 (6)1.5.4幅度的数控参数实现 (7)第二章系统硬件设计 (9)2.1 系统总体设计 (9)2.2单片机介绍及外围电路 (9)2.3 D/A转换电路（频率，占空比控制电路） (11)2.3.1MAX505的引脚描述 (11)2.3.2MAX505的内部结构及原理 (14)2.3.3 D/A转换电路的电路说明 (15)2.4频段选择电路 (17)2.5 幅度控制电路 (19)2.6 键盘电路 (21)2.7电源电路 (21)第三章系统软件流程图设计 (24)3.1 主程序流程图 (24)3.2频段处理子程序 (25)3.3频率处理子程序 (25)3.4幅度处理子程序 (26)系统分析与总结 (28)参考文献 (29)附录 (30)绪论基于单片机的信号发生器设计，该课题的设计目的是充分运用大学期间所学的专业知识，考察现在正在使用的信号发生器的基本功能，完成一个基本的实际系统的设计全过程。
基于单片机的信号发生器设计【开题报告】
开题报告电气工程及其自动化基于单片机的信号发生器设计一、课题研究意义及现状信号发生器作为集成电路的基本模拟单元，被广泛应用于信号处理系统和各种便携式设备中。
振荡器作为信号发生电路的核心，各种结构层出不穷，但大多采用复杂的结构来实现幅度和频率的稳定。
这不仅增加了系统的复杂度，同时也增加了芯片面积。
而且在电路调试、教学实验和产品开发等领域，信号发生器被广泛用作测量仪器的信号源，为开发和测试提供输入信号。
现在人们都运用DDS（直接数字合成）技术、FPGA技术（现场可编程门阵列技术），单片机等来实现信号发生器的一些功能。
在用单片机来实现信号发生器的一些功能方面。
如805lF330的音频信号发生器的系统结构。
它主要由805lF330单片机、MMC、SD卡存储器、RS232串行通信接口、上位机、液晶显示、键盘以及信号调理电路等部分组成。
将写入MMC、SD卡中的音频数据存储在上位机．单片机通过RS232串行通信接口写入MMC、SD卡，以中断方式读取键盘接口命令。
并根据命令控制选择相应的音频信号数据．再由信号调理电路输出不同频率和强度的音频信号。
系统通过液晶显示模块显示信号频率、信号强度及信号类型。
该系统突出的特点是上位机采用Inb windam，CVI软件，通过RS232串行通信接口与单片机通讯：以文本格式存储在上位机的音频信息则通过RS232串行通信接口下载到MMC、SD卡。
而且用单片机来实现的正弦信号发生器也很有发展前景的，它主要由集成压控振荡ICL8038构成的函数信号源电路，它是一种可以同时输出方波、三角波和正弦波的专用集成电路，常用作多波形发生器、模拟信号源等，本文用集成函数发生器ICL8038联结少量外部元件组成扫频信号发生器。
扫频信号发生器是一种输出信号的频率随时间在一定范围内反复变化的正弦信号发生器，他是频率特性测试仪即扫频仪的核心，主要用于直接测量各种网络的频率响应特性。
二、课题研究的主要内容和预期目标主要利用单片机设计并制作一个信号发生器。
基于单片机的低频信号发生器
XXXXX学院单片机课程设计报告题目：基于单片机的低频信号发生器学生姓名XXX学号09XXX专业电子信息工程班级2009级1班指导教师XXXX学部计算机科学与电气工程课程设计时间2012年6月18日XXXXXXX学院电子信息工程单片机课程设计报告基于单片机的低频信号发生器摘要信号发生器是一种用于生产标准的电子仪器，它广泛用于工业生产、科研和国防等各领域中，本系统是基于STC89C52单片机的低频信号发生器。
采用STC89C52单片机作为控制核心，外围采用数字/模拟转换电路（DAC0832）、运放电路（LM358）、按键和LCD显示电路等。
通过按键可以控制生产正弦波、三角波等并且实现频率和幅度，同时用LCD显示波形名称、频率和幅度。
关键词：信号发生器单片机数字/模拟转换电路目录摘要 (I)第1章绪论 (1)1.1 本设计的意义 (1)1.1.1信号发生器分类 (1)1.1.2研究题目及其意义 (1)1.2 本设计的要求 (2)第2章本设计系统结构介绍 (3)2.1 系统结构框图 (3)2.2 各模块作用介绍 (3)2.2.1独立键盘 (3)2.2 .2 LCD模块 (3)2.2.3 模数转换及集成运放模块 (4)2.2.4 本章小结 (4)第3章系统硬件电路设计 (5)3.1 STC89C52单片机最小系统设计 (5)3.1.1 STC89C52单片机介绍 (5)3.1.2 STC89C52单片机时钟电路介绍 (6)3.1.3 STC89C52单片机复位电路介绍 (7)3.2 数模转换电路介绍 (7)3.2.1主要芯片功能介绍 (7)3.2.2 DAC0832芯片内部结构介绍 (7)3.2.3 DAC0832芯片引脚功能介绍 (8)3.2.4 DAC0832芯片应用电路介绍 (9)3.3 本章小结 (10)第4章系统软件调试环境介绍 (11)4.1 编程软件介绍 (11)4.1.1软件功能 (11)4.1.2软件应用流程 (12)4.2 程序下载软件介绍 (14)4.2.1软件功能 (14)4.2.2软件应用流程 (14)4.3 本章小结 (16)第5章系统程序设计 (17)5.1 系统程序设计流程图 (17)5.2 程序流程图对应程序代码 (17)5.3 本章小结 (22)结论 (23)参考文献 (23)基于单片机的低频信号发生器第1章绪论1.1本设计的意义信号发生器，在生产实践和科技领域中有着广泛的应用。
基于51单片机的信号发生器设计报告
基于51单片机的信号发生器设计报告二零一四年十二月十一日摘要根据题目要求以及结合实际情况，本文采用一种以AT89C51单片机为核心所构成的波形发生器，可产生方波、三角波、正弦波、锯齿波等多种波形，波形的频率可用程序改变，并可根据需要选择单极性输出或双极性输出，具有线路简单、结构紧凑、性能优越等特点。
本设计经过测试，性能和各项指标基本满足题目要求。
关键词：信号发生器 DAC0832芯片 LM358运放 89C51芯片目录摘要...................................................................... 目录...................................................................... 第一章绪论.................................................................1.1单片机概述...........................................................1.2信号发生器的概述和分类..............................................1.3问题重述及要求....................................................... 第二章方案的设计与选择...................................................2.1方案的比较...........................................................2.2设计原理 .............................................................2.3设计思想 .............................................................2.4实际功能 ............................................................. 第三章硬件设计............................................................3.1硬件原理框图.........................................................3.2主控电路 .............................................................3.3数、模转换电路.......................................................3.4按键接口电路.........................................................3.5时钟电路 .............................................................3.6显示电路 ............................................................. 第四章软件设计............................................................4.1程序流程图........................................................... 参考文献.................................................................... 附录1 电路原理图 .......................................................... 附录2 源程序............................................................... 附录3 器件清单......................................................第一章 绪论1.1 单片机概述单片机（Single chip microcomputer ）是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU 、随机存储器RAM 、只读存储器ROM 、多种I/O 口和中断系统、定时器/计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D 转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用。
开题报告 低频正弦信号源
本科毕业设计开题报告
题目：基于单片机的低频正弦信号源设计
专题：
院（系）：
班级：
姓名：
学号：
指导教师：
教师职称：
黑龙江科技学院本科毕业设计开题报告
填表说明：
1、题目：为选定的题目，不要把专题写入此项
2、专题：如果有专题，填此项，如果没有专题不填此项；
3、院（系）：按二级院系填写（如资源与环境工程学院或外语系）
4、指导教师：如果有两个以上的教师指导，可填老师A/老师B（两位老师必须都为讲师以上职称，否则只填具有讲师以上职称的老师）
5、教师职称：是指指导教师职称，如果有两个以上的教师指导，可填职称A/职称B，老师与职称一定要对应上，前后顺序不能颠倒；
6、题目来源：可填教师科研、假想等，具体参考“毕业设计（论文）题目汇总表”；
7、国内外发展情况：要依据文献资料论述的情况，进行归纳总结提炼，要国内、国外都要涉及到；
8、研究/设计的目标：要由教师给出，与任务书中的一致；
9、时间进程：参见今年具体安排
10、指导教师意见：如果有两位以上的指导教师，并且都具有讲师以上职称，要全部签名。
如果有一人不具有讲师以上职称，则只需具有讲师以上职称的教师签字。
基于单片机的函数信号发生器开题报告 长江大学版
研究方案的设计与选择
方案一：采用单片函数发生器（如8038），8038可同时产生正弦 波、方波等，而且方法简单易行，用D/A转换器的输出来改变调制 电压，也可以实现数控调整频率，但产生信号的频率稳定度不高。 方案二：采用锁相式频率合成器，利用锁相环，将压控振荡器（ VCO）的输出频率锁定在所需频率上，该方案性能良好，但难以达 到输出频率覆盖系数的要求，且电路复杂。 方案三：采用单片机编程的方法来实现。该方法可以通过编程的 方法来控制信号波形的频率和幅度，而且在硬件电路不变的情况下 ，通过改变程序来实现频率的变换。此外，由于通过编程方法产生 的是数字信号，所以信号的精度可以做的很高。
单片机内部数据只有0、1之分，所产生的信号也都是离散信号。为 了能够让单片机输出所需的数字信号，我们采用对信号采样、量化 的方法来实现由单片机产生所需信号。在本设计中，对信号的四分 之一周期采样19个幅度值，通过反复查表来输出幅度值，而整个信 号是通过正查表和逆向查表来实现的。采样的点越密，信号失真度 也就越小。两次采样点的输出时间间隔是由定时、计数器来控制的 ，因此，通过控制不同的计数初值就可以控制整个信号的频率。计 数时间=信号周期/72。计数次数=计数时间/机器周期。对应的，计 数初值=65536－计数次数。单片机只能产生离散频率的信号，所以 所得到的信号频率不是连续的，而是离散的频率点。正弦波和三角 波的频率控制方法都与上述方法相同，而方波的频率控制是半周期 计数，经过半周期只需改变输出为最大或最小电平即可。本设计为 低频信号发生器，在频率只有几十赫兹的时候计数次数将很大，因 此计数器的工作方式选为工作方式1，每次计数器溢出时需要重新 装入计数初值。
基于单片机的多功能函 数信号发生器设计
学生:*** 指导老师: *** 学 院:电子信息学院 专 业:电气工程及其自动化
基于单片机的函数信号发生器开题草稿
1.研究主题：函数信号发生器思路：利用AT89S52单片机采用程序设计方法产生锯齿波、正弦波、矩形波三种波形，再通过D/A转换器DAC0832将数字信号转换成模拟信号，滤波放大，最终由示波器显示出来，通过键盘来控制三种波形的类型选择、频率变化，最终输出显示波形的种类及频率。
使用单片机的定时器设置定时时间，每半个周期对I/O口取反一次，从而实现频率输出。
这种方案虽然在高频频段误差比较大，但是编程简单控制容易。
//它的特点是价格低、性能高，在低频范围内稳定性好、操作方便、体积小、耗电少。
虽然设计方案很多，但是综合考虑，此方案既可满足毕业设计的基本要求又能充分发挥其优势，电路简单，易控制，性价比较高，且系统扩展、系统配置灵活，容易构成各种规模的应用系统，单片机具有可编程性，硬件的功能描述可完全在软件上实现，而且设计时间短，成本低，可靠性高。
2.语言：C语言（简单简洁灵活，汇编语言复杂难懂）3.实施细节：本系统软件主要是通过AT89S52单片机程序控制完成全部功能的。
单片机驱动和初始化数模转换芯片DAC0832，用单片机产生的波形数字信号转换出需要的模拟信号。
再经过单片机产生波形的同时也把波形在LCD液晶显示器上绘制出来，依次循环执行，就能实时的产生和显示波形。
本程序主要流程是一个单片机对两片DAC0832分别进行控制的过程，其中先通过对键盘进行操作，然后由单片机生成控制指令，分别控制两片DAC0832产生波形和控制波形幅度，接着再由单片机把波形和各种参数通过显示程序在液晶显示器上显示出来，整个过程都可以通过键盘进行循环控制。
4.流程图：开始键盘输入参数D/A 转化， 波形输出液晶显示波形频率是否有键按下单片机处理参数，产生数字波形否是键盘输入程序主程序流程图延时20ms,消除抖动扫描读键值扫描键盘，是否有键按下输入新参数波形产生及 显示程序是确定键吗否是是否键盘输入流程图频率设置根据频率值置新的时间常数， 改变延时每按一次K13变量k++，并对3取余波形切换幅度设置按原参数继续=0=1产生正弦波产生方波产生三角波送设置值到DAC0832(1)是是是是是否否否否否键盘输入参数是LCD 清屏否键盘控制及波形产生程序流程图 5.系统方案的比较信号发生器的设计方案可用多种方案来完成。
基于STM32单片机的信号发生器设计
引言信号发生器又称为信号源，其工作原理是利用频率合成技术提供各种频率、波形和输出电平电信号，常用作测试电子设备的仪器，广泛应用于通信、雷达、测控领域，电子以及现代化仪器仪表等领域，在电子参数的测量过程当中，信号发生器是必不可少的仪器。
目前大多数的波形信号发生器价格都较高，体积大，二次开发复杂，使用进口元器件较多。
单片机，由CPU、定时器和多接口等器件组成的自动化单片微型计算机。
其作为一种微型控制器，主要有体积小、低功耗、控制功能强，功能齐全和使用方便等优点。
本文设计的基于单片机的信号发生器，用户可通过触屏、指令分别设置中心频率及输出功率，控制连续波、脉冲信号的输出，操作简单，价格低。
1 方案设计1.1 系统功能设计并实现一个基于STM32F103的信号发生器：用户可通过触摸屏、指令分别控制；输出频率：550M～4.4G；输出功率：6dBm～-77dBm；输出波形：连续波、脉冲；输出频率精度：1k；输出功率最小分辨率：0.5dBm。
1.2 系统组成系统硬件共分为触屏/指令控制模块、波形产生模块、主控模块、信号衰减模块、电源模块五部分，如图1所示。
（1）触屏/指令控制模块：包括触摸屏（北京迪文DMG 12700T050_06WTC）、USB转TTL串口模块。
通过触摸屏/串口向主控模块发送指令，控制输出信号的中心频率、功率。
（2）波形产生模块：宽带锁相环频率源，主芯片ADF4351。
产生信号并放大。
（3）主控模块：单片机STM32F103ZET6。
对触摸/指令控制模块发送的控制指令进行解析，生成相应设置指令发送至波形产生模块、信号衰减模块，产生控制电压至继电器控制模块、波形产生模块。
（4）信号衰减模块：包括继电器控制模块、两态衰减器、程控衰减器、旋钮可调衰减器。
受主控模块控制，将信号衰减至相应大小。
（5）电源模块主要功能：提供各模块工作所需要的电源，15V、12V、5V、±5V。
系统软件共分为触屏/指令控制软件、主控软件两部分，如图2所示。
基于单片机信号发生器设计开题报告
毕业设计（论文）开题报告题目基于单片机信号发生器设计学生姓名陈康学号********专业电子与信息工程班级0801指导教师评阅教师完成日期年月日基于单片机信号发生器设计学生：指导老师：一、课题来源本课题来源于理论研究。
为了实现输出多种波形的功能，基于单片机的控制及各电子器件与单片机间的联合，编写相应的软件，设计一种信号发生器。
二、研究的目的和意义本课题是基于单片机的信号发生器的设计。
研究本课题可以熟悉Proteus、Keil C51及相关电子器件的功能和用法。
通过对单片机硬件、软件的设计，及硬件与软件的联调后可以进一步熟悉相关的知识，提高利用所学知识解决实际问题的能力。
三、国内外的研究现状和发展趋势单片微型计算机，简称单片机，是微型计算机的一个分支。
采用超大规模技术把具有数据处理能力(如算术运算、逻辑运算、数据传送、中断处理)的微处理器，随机存取数据存储器，只读程序存储器，输入输出电路等电路集成到一块单块芯片上，构成一个体积小，然而功能较完善的计算机系统。
这些电路能在软件的控制下准确、迅速、高效地完成程序设计者事先规定的任务。
单片机诞生20世纪70年代。
当时微电子技术正处于发展阶段，集成电路也属于中规模发展时期，各种新材料新工艺尚未成熟，单片机仍处在初级的发展阶段，元件集成规模还比较小，功能比较简单。
1976年INTEL公司推出了MCS-48单片机，这个时期的单片机才是真正的8位单片微型计算机，并推向市场。
到了80年代初，单片机已发展到了高性能阶段，像INTEL公司的MCS-51系列。
九十年代以后，单片机获得了飞速的发展，世界各大半导体公司相继开发了功能更为强大的单片机。
美国Microchip公司发布了一种完全不兼容MCS-51的新一代PIC系列单片机，引起了业界的广泛关注，特别它的产品只有33条精简指令集吸引了不少用户。
1990年美国INTEL公司推出了80960超级32位单片机引起了计算机界的轰动，产品相继投放市场，成为单片机发展史上又一个重要的里程碑。
开题报告-基于单片机的三相信号发生器的设计
《开题报告-基于单片机的三相信号发生器的设计》摘要：基于单片机的三相信号发生器的设计一、综述本课题国内外研究动态，说明选题的依据和意义单片机全称为单片微型计算机，是一种集成在电路，采用超大规模集成电路技术将CPU、ROM、RAM、多种I/O口和中断系统、定时器/计数器等功能集成到一个硅片上构成的小而完善的计算机系统，AT89C51单片机是89系列中的标准型产品，它采用了CMOS 工艺和ATMEL公司的高密度非易失性技术，其输出引脚和指令系统都与MCS-51系统兼容，因此，AT89C51单片机是一种功能强、灵活性高的单片机，其中硬件设计包括：单片机的选择、输入/输出接口的扩展、D/A接口的扩展、A/D接口的设计、键盘接口的设计、时钟及复位电路、显示器接口的设计、可靠性及抗干扰措施开题报告电气工程及自动化基于单片机的三相信号发生器的设计一、综述本课题国内外研究动态，说明选题的依据和意义单片机全称为单片微型计算机，是一种集成在电路，采用超大规模集成电路技术将CPU、ROM、RAM、多种I/O口和中断系统、定时器/计数器等功能集成到一个硅片上构成的小而完善的计算机系统。
单片机应用非常广泛,可以分为独立的应用程序及多机的应用程序。
所谓的独立的应用程序是指在一个应用系统中只使用一块单片机,这是目前绝大多数领域中的应用现状。
独立的应用程序的主要领域有:智能产品、测量及控制系统、CNC控制机、智能仪表、智能接口。
多机的应用程序是高科技领域应用的主要模式,单片机的控制性能和高可靠性、高运行速度,必须使未来的高科技工程系统采用单片机多机的应用系统成为主要的发展方向。
随着时代的进步，电力与电子技术在现实生活中的应用越来越广泛，这就需要我们对电路进行更安全、更详细的设计。
而在做强、弱电实验的时候，我们也需要进行模拟实际系统或者测试系统的性能。
显示、设定、负载监控、热模拟等一些功能现在已经多数被引入实验，而三相信号源的设计与其他部件一样应运而生了。
基于单片机的信号发生器设计
基于单片机的信号发生器设计一、本文概述随着现代电子技术的飞速发展，单片机因其高集成度、低成本和易于编程等特点，在信号处理和控制领域得到了广泛应用。
本文旨在探讨基于单片机的信号发生器设计，该设计在电子工程、自动化控制、信号处理等领域具有重要的应用价值。
本文将首先介绍单片机的基本概念、特点及其在信号发生器设计中的应用优势。
随后，将详细阐述信号发生器的设计原理、系统架构以及关键模块的设计方法，包括信号生成模块、放大模块、滤波模块等。
本文还将探讨单片机编程技术在信号发生器中的应用，包括程序设计、调试与优化等方面。
通过实验验证所设计信号发生器的性能，并对其在实际应用中的可行性进行评估。
本文的研究成果将为相关领域的研究人员和技术人员提供一定的理论指导和实践参考。
二、单片机概述单片机（Microcontroller Unit，MCU）是一种集成电路芯片，是将中央处理器（CPU）、随机存取存储器（RAM）、只读存储器（ROM）、输入输出（IO）端口、定时计数器以及中断系统等主要计算机功能部件集成在一块芯片上的微型计算机。
单片机以其体积小、功能强、性价比高、可靠性高、控制灵活、易于扩展等优点，被广泛应用于各种控制系统和智能化产品中。
单片机通常按照数据总线宽度、内部程序存储器容量、IO端口数量等参数进行分类。
其内部逻辑电路主要包括CPU、存储器、IO接口电路、定时计数器、中断控制逻辑等模块。
CPU是单片机的核心，负责执行指令、处理数据和进行逻辑运算存储器用于存储程序和数据IO接口电路负责单片机与外部设备的连接和通信定时计数器用于实现定时和计数功能中断控制逻辑则用于响应和处理外部中断事件。
在信号发生器设计中，单片机作为核心控制单元，负责产生和控制各种信号波形，如正弦波、方波、三角波等。
通过编程控制单片机的IO端口，可以产生不同频率、不同幅度的信号，从而实现信号发生器的功能。
同时，单片机还可以通过与其他电路模块的配合，实现信号调理、功率放大、显示输出等功能，使信号发生器具有更高的性能和更广泛的应用范围。
基于单片机的开题报告
基于单片机的开题报告一、综述本课题国内外研究动态，说明选题的依据和意义当今社会，随着日益增长的社会发展，人们对于社活的水平也日益提升，不仅在物质享受方面有所提高，在精神享用方面也逐渐快速增长。
最显著的就是汽车的快速增长。
现在几乎每户人家都存有一辆汽车，以至于道路经常阻塞，频密发生交通事故。
由于这种状况的发生，这就建议能够有效率的管理交通，其中十字路口的交通灯起至着非常大的促进作用。
因此，交通灯的有效率掌控能够较好的减轻当前的交通堵塞压力。
通常的交通灯只有四盏红绿灯，红灯严禁，绿灯通行。
较好的交通灯不仅存有红黄绿灯，除了可以使行人通行的行人路灯以及表明通行方向和时间的显示器。
其中主干道为双向的交通线路，横向的辅路可以可供行人奔跑。
主干道上的红绿灯统一指挥车辆的高速行驶，辅路上的红绿灯统一指挥行人的通行与严禁。
但是这种交通灯还是无法满足用户当前的交通状况，必须并使车辆和行人能够有条不紊的通行，就须要交通灯能够根据车流量自动的调节时间，这样就可以提升通行的效率。
目前国内存有一种新型的`无线十字路口交通灯智能感应器控制系统，该系统的主机通过无线模块通信获得各方向从机收集的公路车辆实时流量信息并排序出来十字路口交通动态分体式时。
该系统突破了传统紧固分体式时模式，大大提高了十字路口车辆通行效率，减轻了交通阻塞，具备实际应用领域前景。
本设计采用51系列单片机设计智能交通灯，该系统由单片机、交通灯显示、LED倒计时、车辆检测及调整、违规检测、紧急处理、时间模式手动设置等模块组成。
系统除基本交通灯功能外，还具有通行时间手动设置、可倒计时显示、急车强行通过、车流量检测及调整、交通异常状况判别及处理等相关功能。
理论证明该系统能够简单、经济、有效地疏导交通，提高交通路口的通行能力。
单片机就是一种广泛应用的微处理器技术。
单片机具备种类多样、价格低、功能强大和拓展能力弱等优点。
随着第一代4十一位单片机的问世，在短短三十几年时间中，单片机产品不断更新，其发展大致经历了4个阶段。
开题报告 基于NEC单片机的数字式信号发生器
毕业论文开题报告基于NEC单片机的数字信号发生器学院：电子工程学院班级：通信0801班学生姓名：高二飞指导教师：梁彩风职称：讲师2011年11月22日开题报告填写要求3．毕业论文开题报告应包括以下内容：（1）研究的目的；（2）主要研究内容；（3）课题的准备情况及进度计划；（4）参考文献。
4．开题报告的撰写应符合科技文献规范，且不少于2000字；参考文献应不少于15篇，包括中外文科技期刊、教科书、专著等。
5．开题报告正文字体采用宋体小四号，1.5倍行距。
附页为A4纸型，左边距3cm，右边距2cm，上下边距为2.5cm，字体采用宋体小四号，1.5倍行距。
6．“课题性质”一栏：（1）理工类：A.理论研究B.工程设计C软件开发D.应用研究E.其它（2）经管文教类：A.理论研究B.应用研究C.实证研究D.艺术创作E.其它“课题来源”一栏：A.科研立项B.社会生产实践C.教师自拟D.学生自选“成果形式”一栏：A.论文B.设计说明书C.实物D.软件E.作品毕业论文开题报告基于NEC单片机的数字信号发生器一、课题背景随着数字技术的飞速发展和高精度大动态范围数字模拟转换器的广泛应用，直接数字频率合成技术异军突起。
该技术是一种重要的频率合成技术，它是一种用数字控制的方法从一个标准参考频率产生多个频率信号的技术，具有分辨率高、频率变换快等优点，因而在雷达及通信等领域有着广泛的应用。
直接数字频率合成芯片AD9850的宽频信号源不但具有相对带宽较宽，频率转换时间短，频率分辨率高，输出相位连续等特点，而且可产生宽带正交信号及其他多种调制信号，编程灵活控制方便具有广泛的应用前景。
该系统输出稳定度、精度极高，适用于当代的尖端的通信系统和精密的高精度仪器。
二、本课题研究的意义基于NEC单片机78F0547的直接数字频率合成的信号发生器，它主要以微电脑控制部分、直接数字频率合成（DDS）部分、数字锁相环频率合成部分、背光液晶显示部分、功率放大部分等组成。
单片机信号发生器开题报告
单片机信号发生器开题报告单片机信号发生器开题报告一、引言随着科技的不断发展，电子设备在我们的日常生活中扮演着越来越重要的角色。
而作为电子设备的核心组成部分之一，单片机在各个领域中得到了广泛的应用。
本文将介绍一个基于单片机的信号发生器的开题报告，该信号发生器可以用于电子实验、通信测试以及音频处理等领域。
二、研究背景目前市面上的信号发生器大多数是以仪器设备的形式存在，并且价格昂贵，不易于学习和使用。
而基于单片机的信号发生器则具有体积小、价格低廉、功能灵活等优势，逐渐受到了广大电子爱好者和工程师的关注。
三、研究目标本研究的目标是设计一个基于单片机的信号发生器，具有以下特点：1. 支持多种波形输出，包括正弦波、方波、三角波等。
2. 可以通过调节参数实现不同频率和幅度的信号输出。
3. 提供用户友好的界面，方便操作和调节参数。
4. 具备稳定性和精确性，能够满足实验和测试的要求。
四、研究方法本研究将采用以下方法来实现目标：1. 硬件设计：选择合适的单片机作为控制核心，设计电路板以及外围电路，包括时钟电路、ADC/DAC电路等。
2. 软件开发：使用C语言或汇编语言编写单片机的底层驱动程序，实现波形生成、参数调节等功能。
同时，设计用户界面，提供友好的操作界面和参数调节方式。
3. 测试和优化：通过实验和测试，对信号发生器的性能进行评估和优化，确保其稳定性和精确性。
五、预期成果完成本研究后，我们将获得一个基于单片机的信号发生器原型。
该原型将具备多种波形输出、可调节的频率和幅度、用户友好的界面等功能。
通过实验和测试，我们将验证其性能和稳定性，并进行必要的优化。
六、研究意义本研究的意义在于：1. 提供一种低成本、易学易用的信号发生器解决方案，方便电子爱好者和工程师进行实验和测试。
2. 推动单片机在电子领域的应用，促进电子技术的发展。
3. 为学校和实验室提供一种经济实用的实验设备，提高教学和研究的效率。
七、进度安排本研究计划分为以下几个阶段：1. 设计硬件电路，完成电路板的制作和组装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
毕业设计（论文）
开题报告
题目基于单片机信号发生器设计
学生姓名学号
专业班级
指导教师
评阅教师
完成日期年月日
基于单片机信号发生器设计
一、课题来源
本课题来源于理论研究。
为了实现输出多种波形的功能，基于单片机的控制及各电子器件与单片机间的联合，编写相应的软件，设计一种信号发生器。
二、研究的目的和意义
本课题是基于单片机的信号发生器的设计。
研究本课题可以熟悉Proteus、Keil C51及相关电子器件的功能和用法。
通过对单片机硬件、软件的设计，及硬件与软件的联调后可以进一步熟悉相关的知识，提高利用所学知识解决实际问题的能力。
三、国内外的研究现状和发展趋势
单片微型计算机，简称单片机，是微型计算机的一个分支。
采用超大规模技术把具有数据处理能力(如算术运算、逻辑运算、数据传送、中断处理)的微处理器，随机存取数据存储器，只读程序存储器，输入输出电路等电路集成到一块单块芯片上，构成一个体积小，然而功能较完善的计算机系统。
这些电路能在软件的控制下准确、迅速、高效地完成程序设计者事先规定的任务。
单片机诞生20世纪70年代。
当时微电子技术正处于发展阶段，集成电路也属于中规模发展时期，各种新材料新工艺尚未成熟，单片机仍处在初级的发展阶段，元件集成规模还比较小，功能比较简单。
1976年INTEL公司推出了MCS-48单片机，这个时期的单片机才是真正的8位单片微型计算机，并推向市场。
到了80年代初，单片机已发展到了高性能阶段，像INTEL公司的MCS-51系列。
九十年代以后，单片机获得了飞速的发展，世界各大半导体公司相继开发了功能更为强大的单片机。
美国Microchip公司发布了一种完全不兼容MCS-51的新一代PIC系列单片机，引起了业界的广泛关注，特别它的产品只有33条精简指令集吸引了不少用户。
1990年美国INTEL公司推出了80960超级32位单片机引起了计算机界的轰动，产品相继投放市场，成为单片机发展史上又一个重要的里程碑。
我国的单片机应用始于80年代，虽然发展迅速，但相对于世界市场我国
的占有率还很低。
到目前为止，由于我国的微电子技术和制造工艺都比较落后及国外单片机的竞争等原因，我国还没有设计生产出自己的单片机。
国内的单片机目前注重的还只是低中档的应用，普遍采用的是8或16位的单片机，对宏单片机和DSP等高档的应用还处于初始阶段。
在1980年以前，信号发生器全部属于模拟方式，借助电阻电容，电感电容、谐振腔、同轴线作为振荡回路产生正弦或其它函数波形。
频率的变动由机械驱动可变元件，如电容器或谐振腔来完成，往往调节范围受到限制。
1980年以后，数字技术日益成熟，信号发生器绝大部分不再使用机械驱动而采用数字电路。
数字合成技术使信号发生器变为非常轻便、覆盖频率范围宽、输出动态范围大、容易编程、适用性强和使用方便。
单片机的发展趋势为：低功耗与高性能、低电压、低噪声与高可靠性、采用CMOS技术、外围电路内装、串行扩展技术等。
同时，单片机的快速发展也带动着基于单片机的信号发生器的快速发展，如：任意波形发生器、矢量波形发生器。
使得信号发生器的应用更加广泛。
四、研究的主要内容及设计成果的应用价值
1. 主要内容
本设计的内容主要是：1、信号发生器硬件部分的设计（其它设计均在硬件的基础上进行）。
根据毕业设计的要求，硬件要实现的主要功能是：1）单片机将信号的采样值或信号值写入到存储器（RAM）中。
2）在信号值写入后，发出控制信号，使地址发生器有效。
3）地址发生器产生周期性的地址信号，对存储器进行读操作，并将数据输出到数模转换器中。
4）数模转换器将转换结果经放大器处理转换为电压信号后输出。
5）对电路进行仿真并通过示波器观察和验证波形。
6）可以通过频率、幅值控制器更改波形的主要参数。
该控制器应能提供一个简易的人机界面来对波形的频率和幅值进行更改。
根据上述要求设计信号发生器的硬件原理图如下：
2、信号发生器软件部分的设计。
软件框图如下：
软件的主要功能实现：软件的主要功
能包括：①信号值的选取及各参数的初始化，
如：三角函数表的制作等；②数据传送软件，
将信号值送入到存储器中；③判断软件，判
断数据是否传送完毕；④启动控制软件，启
动地址发生器有效，读取存储器中的值送入
数模转化器中。
⑥监听软件，用来监听频率、
幅值控制器的改变，实时的将更改后的数据
送到单片机中处理。
2. 应用价值
基于单片机的信号发生器具有结构简单、成本低、控制方便、可做成便携仪器、易于使用等优点，具有一定的实用价值。
此外，它可用于产生被测电路所需特定参数的测试信号，也可为某些电子器件提供时钟信号等。
此外，信号发生器产生的信号除具有电压输出外，有的还有功率输出，所以用途十分广泛。
可用于测试或检修各种电子仪器设备中的放大器的频率特性、增益、通频带，也可用作高频信号发生器的外调制信号源。
另外，在校准电子电压表时，它可提供交流信号电压。
五、工作的主要阶段和进度
20xx年秋季学期
第1阶段第8周
接受毕业设计任务书，学习毕业设计（论文）要求及有关规定。
第2阶段第8～20周
阅读指定的参考资料及文献（包括5～10万个印刷符号与课题或本专业相关的外文资料），完成开题报告、外文翻译任务。
20xx年春季学期
第3阶段第2周
总体方案设计。
第4阶段第4～6周
完成信号发生器的初步设计。
第5阶段第7～9周
完善信号发生器的设计，并进行实验测试分析。
第6阶段第10～11周
完成毕业论文。
第7阶段第12周
完成毕业设计，全部成果交指导老师批阅。
第8阶段第13～14周
毕业答辩。
六、最终目标及完成时间
根据毕业设计任务书的要求，设计出系统硬件和软件，并进行初步调试，实现信号发生器的基本要求，并写出相应的论文。
完成时间：2009年春季学期第12周
七、现有条件及必须采取的措施
本课题设计涉及到的各种理论知识及现有条件为：单片机的基本原理和汇编语言，微型计算机技术和电子技术基础中所涉及的电子器件的功能及工作原理，所运用的工具是Keil C51和Proteus。
本课题的核心是硬件电路的设计，所有的设计都是在其基础上完成的。
因此完成本课题设计，必须先对各种知识有一定的了解及各工具的使用方法；其次是用Proteus完成该设计的硬件电路部分并调试；再次是针对所设计的硬件电路使用Kei软件来编程；最后完成硬件与软件间的联调，完成设计。
八、协助单位及要解决的主要问题
本设计主要需解决的问题是对各种电子器件的认识及与其它器件的配合使用，在此基础上完成信号发生器的硬件电路的设计。
由于硬件设计和软件设计都有相关的软件，因此各种设计基本都在个人电脑上完成。
在设计期间，需到图书馆查阅相关资料及吴正平教授的指导和帮助。
参考文献
【1】孙德文，微型计算机技术，高等教育出版社，2005（7）
【2】汪文等，单片机原理及应用，华中科技大出版社，2007
【3】徐爱钧，智能化测量控制仪表原理与设计，北京航空航天大学出版社，2004
【4】徐爱钧等，Keil Cx51 V7.0单片机高级语言编程与u Vision2应用实践，电子工业出版社，2004
【5】周润景等，基于PROTEUS的电路的及单片机系统设计与仿真，北京航空航天大学出版社，2006
【6】余永权等，单片机在控制系统中的应用，电子工业出版社，2006 【7】周灵彬，PROTEUS的单片机教学与应用仿真，单片机与嵌入式系统应用，2008
【8】沙占友，单片机外围电路设计，电子工业出版社，2005
【9】马忠梅等，单片机的C语言应用程序设计，北京航空航天大学出版社，2006
【10】王洪福，AT89C51单片机与74LS164动态显示接口，内蒙古电大学刊，2006，第1期
【11】戴佳，单片机C语言应用程序设计实例精讲，电子工业出版社，2006 【12】沈红卫，基于单片机的智能系统设计与实现，电子工业大学出版社，2005
【13】朱善君等，单片机接口技术与应用，清华大学出版社，2005
【14】张靖武等，单片机系统的PROTEUS设计与仿真，电子工业大学，2007 【15】宁成军等，基于Proteus和Keil接口的单片机外围硬件电路仿真，现代电子技术，2006
【16】马刚，用Proteus和Keil整合构建单片机虚拟仿真平台，现代电子技术，2006。
