新能源汽车智能驾驶系统的车辆动力学建模与仿真近年来，新能源汽车的发展取得了显著的进展。
随着技术的不断创新，新能源汽车智能驾驶系统逐渐成为了新能源汽车的核心竞争力之一。
而车辆动力学建模与仿真则是实现智能驾驶系统的重要环节。
本文将探讨新能源汽车智能驾驶系统的车辆动力学建模与仿真技术。
一、新能源汽车智能驾驶系统概述新能源汽车智能驾驶系统是将人工智能、传感器、控制算法等技术应用于汽车驾驶过程中，实现车辆自主感知、决策和控制的系统。
它可以通过感知周围环境、分析车辆状态和道路信息等实现自动驾驶、避障、自动停车等功能，提高驾驶安全性和舒适性。
二、车辆动力学建模与仿真的重要性车辆动力学建模与仿真是新能源汽车智能驾驶系统的核心技术之一。
通过建立准确的车辆动力学模型，可以模拟车辆在不同道路条件下的行驶状态，包括车辆加速度、速度、转向等。
基于动力学模型进行仿真可以帮助开发人员更好地理解车辆行为和特性，优化系统算法，提升驾驶性能。
三、车辆动力学建模的方法与技术1. 基于物理模型的建模方法基于物理模型的车辆动力学建模是一种传统的方法。
它通过分析车辆的结构、动力系统、悬挂系统等，建立车辆动力学方程，并结合实际测试数据对模型进行参数修正。
这种方法可以较准确地描述车辆的动力学行为，但需要大量的实验测试数据和复杂的数学计算。
2. 基于数据驱动的建模方法基于数据驱动的建模方法是一种基于大量实际数据进行模型建立的方法。
通过采集车辆行驶数据，使用数据挖掘和机器学习算法分析数据特征，建立车辆动力学模型。
这种方法可以在一定程度上降低建模的难度，但需要大量的数据样本和较强的数据处理能力。
四、车辆动力学仿真的工具与平台针对车辆动力学仿真，目前有多种仿真工具和平台可供选择。
例如，CarSim、ADAMS、Simulink等。
这些工具提供了丰富的车辆模型库和仿真环境，可以方便地进行车辆动力学建模和仿真。
开发人员可以根据具体需求选择适合的工具和平台进行仿真实验。
汽车系统动力学第二章 车辆动力学建模方法及基础理论
第二章车辆动力学建模方法及基础理论§2-1 动力学方程的建立方法在车辆动力学研究中，建立系统运动微分方程的传统方法主要有两种：一是利用牛顿矢量力学体系的动量定理及动量矩定理，二是利用拉格朗日的分析力学体系。
本节将对这两种体系作一简单回顾，并介绍几个新的原理。
一牛顿矢量力学体系(1)质点系动量定理质点系动量矢p对时间的导数等于作用于质点系的所有外力F i的矢量和(即主矢),其表达式为:二、分析力学体系分析力学是用分析的方法来讨论力学问题，较适合处理受约束的质点系。
(1)动力学普遍方程动力学普遍方程由拉格朗日(Lagrange)于1760年给出的，方程建立的基本依据是虚位移原理，表示如下：(2-6)(2)拉格朗日方程拉格朗日法的基本思想是将系统的总动能和总势能均以系统变量的形式表示，然后将其代入拉格朗日方程，再对其求偏导数，即可得到系统的运动方程。
拉格朗日方程形式如下：利用此方程推导车辆动力学方程时，因采用广义坐标，从而使描述系统位移的坐标数量大大减少，并可以自动消去无功内力。
但也存在下述问题：①应用拉格朗日方程时，有赖于广义坐标选取得是否得当，而适当地选择广义坐标有时要靠经验；②拉格朗日能量函数对于刚体系统的表达式可能非常复杂，代人拉格朗日方程后要作大量运算。
而对于复杂的车辆系统，写出能量函数的表达式就更加困难。
三、虚功率原理若丹(Jourdain)于1908年推导出另一种形式的动力学普遍方程，其所依据的原理称之为虚功率原理。
虚功率形式的动力学普遍方程为：四、高斯原理1829年，高斯(Gauss)提出动力学普遍方程的又一形式，称为高斯原理，其表达式为：§2-2 非完整系统动力学一、非完整系统动力学简介1894年，德国学者Henz第一次将约束系统分成“完整”和“非完整”两大类，从此开辟了非完整系统动力学(Nonholonomie System)的新领域，如今它已成为分析力学的一个重要分支。
人工智能汽车动力学建模

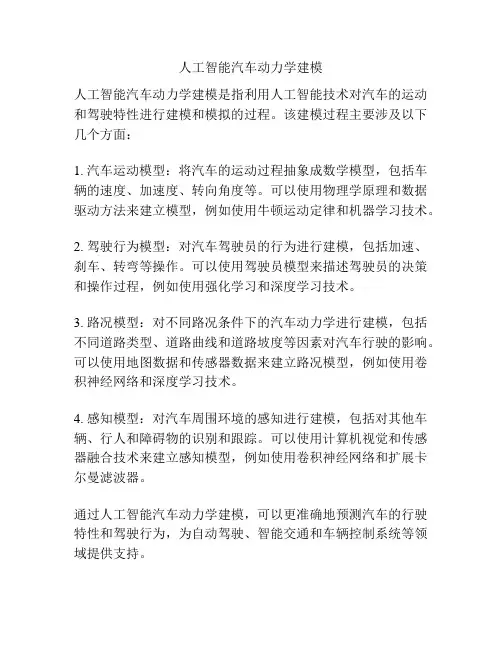

人工智能汽车动力学建模
人工智能汽车动力学建模是指利用人工智能技术对汽车的运动和驾驶特性进行建模和模拟的过程。
该建模过程主要涉及以下几个方面：
1. 汽车运动模型：将汽车的运动过程抽象成数学模型，包括车辆的速度、加速度、转向角度等。
可以使用物理学原理和数据驱动方法来建立模型，例如使用牛顿运动定律和机器学习技术。
2. 驾驶行为模型：对汽车驾驶员的行为进行建模，包括加速、刹车、转弯等操作。
可以使用驾驶员模型来描述驾驶员的决策和操作过程，例如使用强化学习和深度学习技术。
3. 路况模型：对不同路况条件下的汽车动力学进行建模，包括不同道路类型、道路曲线和道路坡度等因素对汽车行驶的影响。
可以使用地图数据和传感器数据来建立路况模型，例如使用卷积神经网络和深度学习技术。
4. 感知模型：对汽车周围环境的感知进行建模，包括对其他车辆、行人和障碍物的识别和跟踪。
可以使用计算机视觉和传感器融合技术来建立感知模型，例如使用卷积神经网络和扩展卡尔曼滤波器。
通过人工智能汽车动力学建模，可以更准确地预测汽车的行驶特性和驾驶行为，为自动驾驶、智能交通和车辆控制系统等领域提供支持。
车辆方向盘模块动力学建模
车辆方向盘模块动力学建模
车辆方向盘模块的动力学建模是一个复杂的过程，需要考虑多个因素，包括转向系统的机械结构、驾驶员的操作输入以及车辆的运动状态等。
下面是一个简单的车辆方向盘模块的动力学建模示例：
1. 建立方向盘转角与车轮转角之间的关系模型
方向盘转角与车轮转角之间的关系可以通过转向机构的几何关系来确定。
一般情况下，方向盘转角与车轮转角之间存在一个比例关系，同时还会受到转向系统的传动比、齿轮减速比等因素的影响。
2. 考虑驾驶员的操作输入
驾驶员的操作输入可以通过方向盘的转矩来表示。
方向盘的转矩大小和方向会影响车辆的转向行为。
在建模过程中，需要考虑驾驶员的手部力量、转向速度以及方向盘的摩擦力等因素。
3. 车辆的运动状态
车辆的运动状态包括车辆的速度、加速度以及航向角等。
这些因素会影响方向盘的操作感受和车辆的转向行为。
在建模过程中，需要考虑车辆的惯性、悬挂系统以及轮胎的附着力等因素。
4. 模型验证和优化
建立动力学模型后，需要通过实验数据或者数值模拟来验证模型的准确性。
如果模型的预测结果与实际情况存在较大的偏差，需要对模型进行优化和改进。
总之，车辆方向盘模块的动力学建模需要考虑多个因素，包括转向系统的机械结构、驾驶员的操作输入以及车辆的运动状态等。
通过建立准确的模型，可以更好地理解车辆的转向行为，为车辆的设计和控制提供参考。
车辆动力学特性的神经网络建模与预测

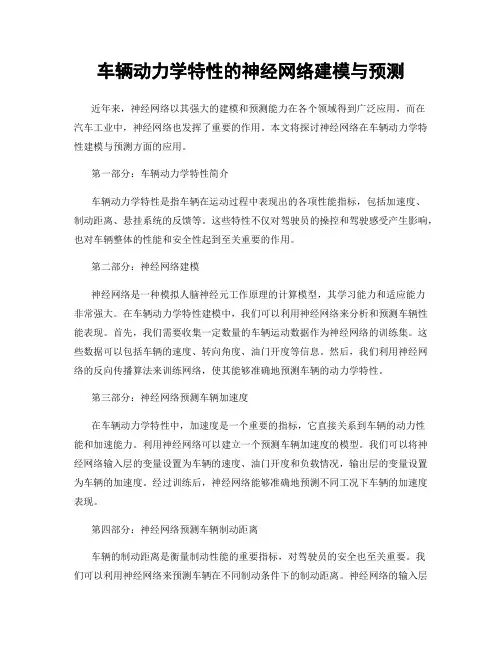

车辆动力学特性的神经网络建模与预测近年来，神经网络以其强大的建模和预测能力在各个领域得到广泛应用，而在汽车工业中，神经网络也发挥了重要的作用。
本文将探讨神经网络在车辆动力学特性建模与预测方面的应用。
第一部分：车辆动力学特性简介车辆动力学特性是指车辆在运动过程中表现出的各项性能指标，包括加速度、制动距离、悬挂系统的反馈等。
这些特性不仅对驾驶员的操控和驾驶感受产生影响，也对车辆整体的性能和安全性起到至关重要的作用。
第二部分：神经网络建模神经网络是一种模拟人脑神经元工作原理的计算模型，其学习能力和适应能力非常强大。
在车辆动力学特性建模中，我们可以利用神经网络来分析和预测车辆性能表现。
首先，我们需要收集一定数量的车辆运动数据作为神经网络的训练集。
这些数据可以包括车辆的速度、转向角度、油门开度等信息。
然后，我们利用神经网络的反向传播算法来训练网络，使其能够准确地预测车辆的动力学特性。
第三部分：神经网络预测车辆加速度在车辆动力学特性中，加速度是一个重要的指标，它直接关系到车辆的动力性能和加速能力。
利用神经网络可以建立一个预测车辆加速度的模型。
我们可以将神经网络输入层的变量设置为车辆的速度、油门开度和负载情况，输出层的变量设置为车辆的加速度。
经过训练后，神经网络能够准确地预测不同工况下车辆的加速度表现。
第四部分：神经网络预测车辆制动距离车辆的制动距离是衡量制动性能的重要指标，对驾驶员的安全也至关重要。
我们可以利用神经网络来预测车辆在不同制动条件下的制动距离。
神经网络的输入层变量可以设置为车辆的速度、制动力和路面条件，输出层变量为车辆的制动距离。
通过训练，神经网络能够准确地预测车辆在不同情况下的制动距离，并为驾驶员提供准确的制动参考。
第五部分：神经网络优势与挑战神经网络在车辆动力学特性建模与预测方面具有许多优势。
首先，神经网络能够处理非线性问题，适用于复杂的车辆动力学模型。
其次，神经网络具有较强的学习和自适应能力，能够及时调整模型以适应不同的工况变化。
汽车动力学建模及控制方法研究

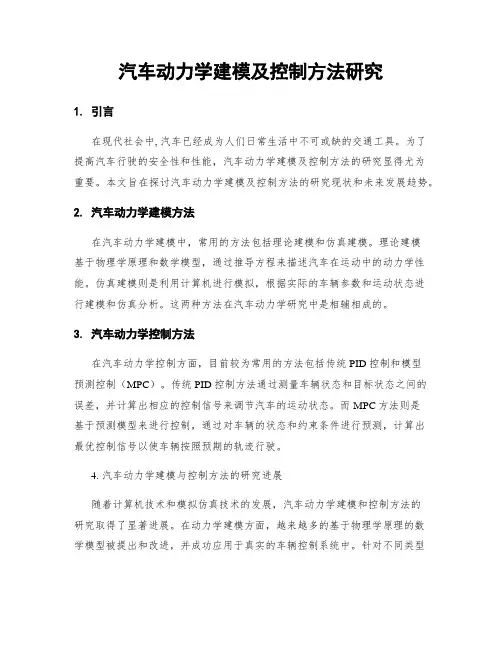

汽车动力学建模及控制方法研究1. 引言在现代社会中, 汽车已经成为人们日常生活中不可或缺的交通工具。
