solidworks特征造型
solidworks-建模特征PPT课件
旋转切除
“旋转切除”特征是通过旋转草绘图形，从而在原有模型上去除材 料的特征。“旋转切除”特征与“旋转凸台/基体”特征的操作方法 基本一致，单击“旋转切除”按钮后，选择进行旋转切除的草绘图 形，并设置旋转轴，草绘图形旋转经过的区域将被切除,如下图所示。
扫描特征
扫描特征是指草图轮廓沿一条路径移动获得的特征，在扫描过程中 用户可设置一条或多条引导线，最终可生成实体或薄壁特征。 仅仅由扫描轮廓线和扫描路径构成的扫描特征被成为简单扫描特征， 即令扫描轮廓沿扫描路径运动形成扫描特征，此种扫描特征的特点 是每一个与路径垂直的截面尺寸都不发生变化,如下图所示。
面
等距距离方式 创建的基准面
关于“基准面”的详细创建过程，详见本书正文中的操作步骤。
基准轴
基准轴是创建其他特征的参照线，主要用于创建孔特征、旋转特征， 以及作为阵列复制与旋转复制的旋转轴，如下图所示。
关于“基准轴”的详细创建过程，详见本书正文中的操作步骤。
坐标系
在SolidWorks中，用户创建的坐标系，也被称为基准坐标，主要在 装配和分析模型时使用，在创建一般特征时，基本用不到坐标系， 如下图所示。
弯曲特征
弯曲特征是指通过直观的方式对复杂的模型进行变形操作，可以 生成“折弯”、“扭曲”、“锥削”和“伸展”4种类型的弯曲特 征，如下图所示。
弯曲特征
弯曲特征是指通过直观的方式对复杂的模型进行变形操作，可以 生成“折弯”、“扭曲”、“锥削”和“伸展”4种类型的弯曲特 征，如下图所示。
弯曲特征
弯曲特征是指通过直观的方式对复杂的模型进行变形操作，可以 生成“折弯”、“扭曲”、“锥削”和“伸展”4种类型的弯曲特 征，如下图所示。
“点” 变形
变形特征
Solidworks 入门教程——QQ造型

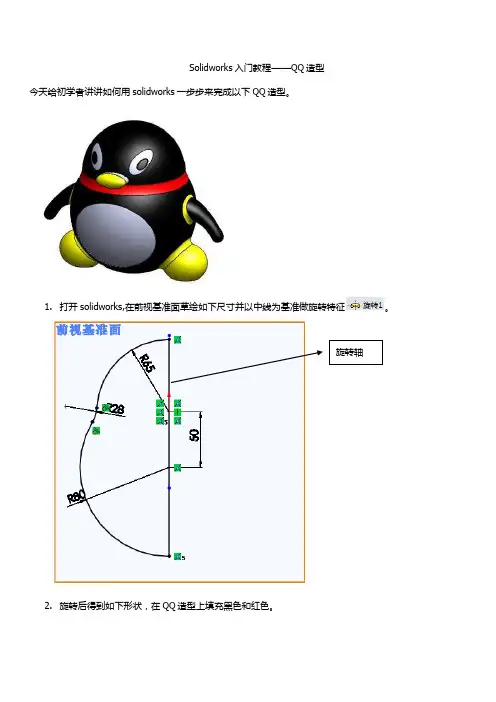

Solidworks入门教程——QQ造型今天给初学者讲讲如何用solidworks一步步来完成以下QQ造型。
1.打开solidworks,在前视基准面草绘如下尺寸并以中线为基准做旋转特征。
旋转轴2.旋转后得到如下形状，在QQ造型上填充黑色和红色。
3.在前视基准面上画如下草图，并用旋转特征，得到QQ脚的造型旋转轴4.QQ脚造型画好后填充黄色，另外为了让脚更加的平稳，用拉伸切除特征，适量就可以，不用很严格的尺寸。
5.使用圆角功能让脚和身子平稳过渡。
6.再利用镜像功能，选择画好的脚，镜像出另一只脚。
7.手部的绘制，如下在前视基准面画如下弧线。
8.用上面画好的弧线的点，见两个与弧线相互垂直的基准面。
9.在基准面1画35*25的椭圆并与弧线中心点重合，在基准面2上画15的圆并与弧线中心线重合（为了让初学者尺寸看的更清楚，我将QQ造型身上颜色去掉，初学者做时候可以不用去掉。
）10.将椭圆和圆用放样特征做出QQ造型手部形状。
（为了让初学者尺寸看的更清楚，我将QQ造型身上颜色去掉，初学者做时候可以不用去掉。
）11.12.手部造型做圆顶效果13.利用圆角功能将手部和身子过渡一下。
14.用右视基准面将手部镜像一个到另一侧。
15.画好手部分，现在要画眼睛了，以前视基准面和身子做参考建一个建准面。
16.以基准面3为基准画如下尺寸，17.用拉伸切除特征做如下造型18.再以基准面3上画如下草图，用拉伸切除特征做出眼睛部分。
19.在前视基准面上做如下草图，用凸台拉伸特征画眼珠部分，20.在眼珠部分利用圆角功能，让其更好的过渡。
21．以右视基准面为基准使用镜像特征，完成另外一侧眼睛。
21.绘制鼻子部分的特征.以前视基准面为基础草绘如下尺寸22.利用拉伸凸台功能，将鼻子拉长。
23.利用圆角功能将鼻子过渡一下24，教程结束，你是否也完成了QQ造型。
solidworks 凹陷凸起特征-概述说明以及解释
solidworks 凹陷凸起特征-概述说明以及解释1. 引言1.1 概述概述部分的内容可以包括对凹陷和凸起特征的定义和重要性的介绍，以及本文的目的和结构的说明。
以下是一个可能的概述部分的内容示例：在Solidworks软件中，凹陷和凸起特征是设计和制造过程中常用的重要技术。
它们被广泛应用于各种工业和产品设计领域，如机械、汽车、航空航天等。
凹陷特征是将物体的一部分凹入或镂空，而凸起特征是将物体的一部分加厚或突出。
通过使用凹陷和凸起特征，设计师可以实现形状和功能的变化，从而满足各种要求和需求。
本文旨在深入探讨Solidworks软件中凹陷和凸起特征的应用。
首先，我们将详细介绍凹陷特征的基本概念和设计原则，包括它们的类型、用途和操作方法等。
其次，我们将探讨凸起特征的相关知识，包括如何创建和操作凸起特征，以及在设计中的应用示例等。
通过阅读本文，读者将能够了解如何在Solidworks软件中应用凹陷和凸起特征，以及如何将它们应用于实际设计中。
本文将提供详细的步骤和示例，帮助读者更好地理解和掌握这些技术。
最后，结论部分将进行总结并展望凹陷和凸起特征在未来设计中的发展和应用前景。
接下来，我们将深入探讨凹陷特征的相关知识，包括其种类、应用场景和操作方法等。
文章结构是指文章的整体组织架构和章节安排。
一个清晰的文章结构可以帮助读者更好地理解文章内容，并引导他们从整体把握文章的主题和论点。
本文将按照以下结构展开：1. 引言1.1 概述引言部分将介绍本文要讨论的主题——Solidworks中的凹陷和凸起特征。
将引起读者对这个主题的兴趣，为接下来的正文做好铺垫。
1.2 文章结构文章结构部分将详细介绍整篇文章的章节安排和内容提要。
这有助于读者了解整个文章的脉络和思路。
本文分为三个部分：引言、正文和结论。
1.3 目的目的部分将明确本文的写作目标，强调本文的研究意义和实际应用价值。
说明本文的目的在于深入探讨Solidworks中凹陷和凸起特征的使用方法和应用场景，为读者提供相关知识和技巧。
第三章 基本实体特征造型
第三章基本实体特征造型SOLIDWORKS软件具有比较强的实体造型功能，而且操作方便。
在进入SOLIDWORKS 零件设计环境以后，用户可以在“文件”菜单中选择“新建”。
这时出现一个“新建Solidworks 文件”对话框。
在这个对话框中有三个选项，即：零件（Part）、装配（Assembly）、工程图（Drawing），分别对应：零件设计环境、装配设计环境和二维工程图设计环境。
其实SOLIDWORKS软件中还有一个功能模块：钣金设计。
该功能安排在零件设计中的“特征”中。
进入到零件设计环境后，首先要做的是进行草图设计（Sketch），基体特征就是在草图设计的基础上建立的。
基体特征也就是第一个特征，如果将SOLIDWORKS设计过程比喻成雕塑过程，基体特征就是最初的材料，然后根据设计需要进行加操作或减操作。
基体特征和切除特征的类型相同，他们是：拉伸特征（EXTRUDE）、旋转特征（REVOLVE）、扫描特征（SWEEP）、放样特征（LOFT）、加厚度（THICHEN），操作过程基本相同，只是它们所得到的效果一个是加，而一个是减。
3.1 基本体特征3.1.1 拉伸特征（EXTRUDE）所谓拉伸，就是在完成剖面草图设计后，沿着剖面的垂直方向长出体积，如图3-1所视。
图3-11、基本操作过程：1）首先进行剖面草图设计，对剖面草图的要求是不能有不封闭的轮廓，轮廓线也不能自相交。
在进行剖面草图设计时可以进行尺寸约束和关系约束。
2）在完成剖面草图后，直接执行“拉伸特征”功能，就会出现一个“拉伸特征”对话框，在该对话框中完成必要的参数设置。
其实当用户在进行参数设置时，绘图区中的线框模型就在根据参数变化。
3）按“确定”按键即可完成。
2、实例一：拉伸一个螺帽1）进入零件设计环境后，系统自动建立一个名为Part1文件（如果再建立新零件，名称自动为Part2、Part3，依此类推。
）2）画出如图3-2所示的剖面，并标上尺寸，然后将尺寸修改为100和60。
Solidworks 2023三维设计及应用教程课件：草图综合实例3
（1）先已知
（2）后中间
（3）再连接
• 小结
1.通过典型草图学习了草图组成分析方法； 2.通过典型草图学习了草图绘制命令； 3.通过典型草图学习了草图约束命令。
• 作业要求
上机练习典型草图， 掌握设计技巧。
1.通过典型草图学习草图组成分析方法； 2.通过典型草图学习草图绘制命令； 3.通过典型草图学习草图约束命令。
2.1.3 草图综合应用实例
1.草图综合实例1 2.草图综合实例2 3.草图综合实例3 4.草图综合实例4 5.草图综合实例5 6.草图综合实例6
3.草图综合实例3
（1）先已知 （2）后中间 （3）再连接
Solidworks 2023三维设计及应用教程
• 零件参数化设计
“零件设计是核心，特征设计是关键，草图设计是基础”
2.1 草图绘制 2.2 特征造型 2.3 零件设计
2.1 草图绘制 正确绘制草图是三维设计的基础
2.1.1 草图快速入门 2.1.2 草图绘制基础 2.1.3 草图综合实例
• 目的要求
SolidWorks特征建模介绍
3.5.2 倒角特征
倒角特征是在所选的边线、面或顶点上生成一倾斜面。在设计中是一种工 艺设计，为了去除锐边。 1．“角度距离”倒角 “角度距离”倒角是指通过设置倒角一边的距离和角度来对边线和面进行 倒角。在绘制倒角的过程中，箭头所指的方向为倒角的距离边。 2．“距离－距离”倒角 “距离－距离”倒角是指通过设置倒角两侧距离的长度，或者通过“相等 距离”复选框指定一个距离值进行倒角的方式。 3．“顶点”倒角 “顶点”倒角是指通过设置每侧的三个距离值，或者通过“相等距离”复 选框指定一个距离值进行倒角的方式。
3.4.3 旋转特征
旋转特征命令是通过绕中心线旋转一个或多个轮廓来生成特征。旋转轴和 旋转轮廓必须位于同一个草图中，旋转轴一般为中心线，旋转轮廓必须是 一个封闭的草图，不能穿过旋转轴，但是可以与旋转轴接触。 旋转特征应用比较广泛，是比较常用的特征建模工具。 1．旋转特征的操作步骤 （1）绘制旋转轴和旋转轮廓 在草图绘制状态下，绘制旋转轴和旋转轮廓草图。 （2）执行旋转命令 利用“插入”→“凸台/基体”→“旋转”菜单命令，或者单击“特征” 工具栏上的“旋转凸台/基体”图标按钮 ，此时系统出现“旋转”属性 管理器，各栏的注释。
（3）设置属性管理器 按照设计需要对“拉伸”属性管理器中的各栏参数进行设置。 （4）确认旋转图形 单击属性管理器中的“确定”图标按钮 ，实体旋转完毕。 2．旋转类型 不同的旋转类型，旋转效果是不同的。SolidWorks提供了3种形 式的终止条件，在“旋转类型”一栏的下拉菜单中可以选用需 要的旋转类型。 （1）单向 从草图基准面以单一方向生成旋转特征。
（5）成形到一面 从草图的基准面拉伸特征到所选的面以生成特征，该面既可以可以是平 面也可以是曲面。 （6）到指定面指定距离 从草图的基准面拉伸特征到距离某面特定距离处以生成特征，该面既可 以可以是平面也可以是曲面。 （7）成形到实体 从草图的基准面拉伸特征到指定的实体。 （8）两侧对称 从草图的基准面向两个方向对称拉伸特征。
重大社2024《solidworks基础应用技术》教学课件项目三
二、旋转特征
旋转特征有以下三种类型: (1)单一方向: 指定旋转轴, 输入旋转角度值, 向一个方向旋转到指定角度。 (2)两侧对称: 对称地向两个方向旋转到指定角度。 (3)双向: 分别向两个方向旋转, 分别定义不同的角度。
PPT模板下载：/moban/ 节日PPT模板：/jieri/ PPT背景图片：/beijing/ 优秀PPT下载：/xiazai/ Word教程： /word/ 资料下载：/ziliao/ 范文下载：/fanwen/ 教案下载：/jiaoan/ 字体下载：/ziti/
行业PPT模板：/hangye/ PPT素材下载：/sucai/ PPT图表下载：/tubiao/ PPT教程： /powerpoint/ Excel教程：/excel/ PPT课件下载：/kejian/ 试卷下载：/shiti/
PPT模板下载：/moban/ 节日PPT模板：/jieri/ PPT背景图片：/beijing/ 优秀PPT下载：/xiazai/ Word教程： /word/ 资料下载：/ziliao/ 范文下载：/fanwen/ 教案下载：/jiaoan/ 字体下载：/ziti/
行业PPT模板：/hangye/ PPT素材下载：/sucai/ PPT图表下载：/tubiao/ PPT教程： /powerpoint/ Excel教程：/excel/ PPT课件下载：/kejian/ 试卷下载：/shiti/
一、拉伸特征
2. 拉伸凸台/基体特征
拉伸凸台/基体就是将草图轮廓沿其绘图平面的法向(或沿指定的方向) 拉伸, 以形成实体特征的造型方法。 在Solidworks2020 中, 零件生成的第一个特征为基体特征, 此特征为生成其他特征的基础。
PPT模ijing/ 优秀PPT下载：/xiazai/ Word教程： /word/ 资料下载：/ziliao/ 范文下载：/fanwen/ 教案下载：/jiaoan/ 字体下载：/ziti/
SolidWorks入门教程
实例三：装配体设计
总结词
掌握装配流程
详细描述
通过创建一个装配体，学习如何将各 个零件组装在一起，了解装配体的设 计流程，包括零部件的插入、配合关 系的建立等。
THANKS
感谢观看
视图控制
旋转视图
通过鼠标滚轮或工具栏 上的按钮，旋转当前视
图。
缩放视图
通过鼠标滚轮或工具栏 上的按钮，缩放当前视
图。
平移视图
通过鼠标滚轮或工具栏 上的按钮，平移当前视
图。
剖面视图
通过创建剖面线，查看 模型的内部结构。
02
草图绘制
草图基础
了解草图在SolidWorks中的作用
草图是SolidWorks中创建3D模型的基础，通过绘制2D轮廓，可以构建复杂的3D模型。
在装配体中插入零件是最基本的操作，可以 通过“插入零件”命令实现。
移动和旋转零件
在装配体中，可以使用移动和旋转工具对零 件进行位置调整，以满足设计需求。
配合零件
配合零件是将零件之间建立约束关系，以实 现零件的定位和固定。
镜像零件
镜像零件可以快速创建零件的镜像副本，以 简化设计过程。
装配体约束
同轴心约束
探索高级约束
了解并掌握如角度、半径、 对称等高级约束，以实现 更复杂的草图设计。
03
特征造型
拉伸特征
总结词
通过在现有平面上沿着一个方向或路径拉伸一个或多个草图，创建三维实体。
详细描述
在SolidWorks中，您可以在现有平面上选择一个草图，然后选择拉伸特征来沿 着一个方向或路径拉伸草图，从而创建三维实体。您可以选择线性拉伸或曲线 拉伸，具体取决于您的需求。
06
实例练习
第三章 SolidWorks特征造型
3.5 基准面、基准轴、坐标系的生成
60
3.6 复制类特征——阵列和镜向
61
62
63
64
本章小结
• 特征是三维建模最基本的单元，也是三维建模的核心内容之一。 本章首先介绍了零件的组成方式，特征的分类从宏观上展现三维 建模的全貌。接下来对各类特征进行详细介绍，其中重点介绍了 基本体特征的成形原理、操作要素、常见错误。最后在以上内容 的基础上讨论了特征之间的关系以及进行特征管理的方法。
一条中心线。 • 草图和旋转轴位置要求：二者不允许交叉，这是旋转特征成功运
用最基本的原则。
12
应用案例
右图所示旋转体零件，可以作为公章、 手柄等零件的基体。请用旋转特征完 成此零件建模。 在本例中将学习 （1）旋转特征的含义及使用方法； （2）旋转切除特征的含义及使用方法。
13
（1）旋转体生成
①选择前视基准面作为草图绘制平面。 ②绘制草图。 以原点为固定点，使用草图工具栏中的直线、圆弧命令绘制下图所示草图，使 用智能尺寸工具标注尺寸。新草图草图1出现在 FeatureManager 设计树中和图 形区域。 ③使用旋转特征生成旋转体。 单击特征工具栏上的旋转凸台／基体，或使用菜单中命令【插入】→【凸台／ 基体】→【旋转】。在激活的旋转PropertyManager中，选择通过原点的直线为 旋转轴和设定旋转角度为360.00deg，然后单击“确定”按钮。新特征旋转1出 现在 FeatureManager 设计树中和图形区域。
• 轮廓与路径间的关系：
①轮廓线、路径分别位于不同的平面； ②路径的起点要位于或穿过轮廓所在的平面； ③不论是截面、路径、所形成的实体都不能出现自相交叉的情况。
• 通过方向/扭转控制类型设置控制扫描轮廓在扫描过程中的 方位。
Solidworks曲面造型教程
（二）使用引导线扫描曲面 1.绘制引导（一条或两条）。 2. 绘制路径线。 3.用垂直路径线曲线，生成基准面。 4.在该基准面上画轮廓图。 5.编辑引导线：定义引导线与轮廓草图上的一点 “穿透”（几何关系。) 5.扫描
建立样条曲线（引导线）的另一种方法：用一系列型值 点生成 插入——曲线——通过xyz点的曲线 输入完毕可保存为*.sldcrv文件
（三）使用中心线放样：
1.先画两个或两个以上的轮廓草图。 2.在以轮廓草图垂直的基准面上画中心线， 要与轮廓草图内部相交。 2.设置中心线参数，放样曲面。 3.预览截面形状，先可设置“截面数”， 再按显示截面按钮，按上下箭头，动态显 示截面变化步骤。
七.剪裁曲面
指沿曲面相交的边界将曲面上不需要 的部分去掉。 1.用曲面特征生成两张相交的曲面； 2.插入——曲面——剪裁； 3.设置选项 4.确定剪裁
第四讲 曲面特征造型
湖南农业大学工学院——杨文敏
一.曲面造型 工具：
拉伸曲面 旋转曲面 扫描曲面 放样曲面 平面区域 充填曲面 等距曲面 直纹曲面 删除面 替换面 缝合曲面 延伸曲面 裁剪曲面 解除裁剪曲面 圆角
二.平面区域
由一个2D草图或在零件上的一 个封闭环生成一个有限边界组成的 平面表面。
十.缝合曲面
指将两张或两张以上曲面组合在一起。 条件是：多张曲面边线必须重合且不 重叠，但不一定在同一基准面上。 与圆角混合曲面的不同：混合曲面在 多张曲面的结合处，曲面边线不重合。
十.等距曲面
复制出与源曲面各法向方向等距的曲 面
十一.加厚曲面
实质：可将曲面转化为实体。
菜：插入——基体——加厚
3.删除曲面上的孔
方法：选中孔的边界，从右键菜单，单击“删除”—— “删除孔”
SolidWorks 装配体及工程图
反向对齐／ 图5.79 反向对齐／重合配合类型
最近处／ 图5.80 最近处／距离配合类型
5.6 特征造型法
表5-7 常见几何体的有效配合关系
六. 零件装配
凸 轮 圆 柱 合
合 合 合
3、设置配合关系
圆 锥 -
-
-
拉 伸
曲 面 合 合
-
5.6 特征造型法
六. 零件装配
爆炸装配体视图： 4、爆炸装配体视图： 装配体的爆炸视图可 分离其中的零部件以 便查看此装配体。 便查看此装配体。 一个爆炸视图包括一个或多个爆炸步骤。 一个爆炸视图包括一个或多个爆炸步骤。每一个爆 炸视图是保存在所生成的装配体配置中。 炸视图是保存在所生成的装配体配置中。每一个配 置都可以有一个爆炸视图。 置都可以有一个爆炸视图。 在一个装配图中，单击爆炸视图图标， 在一个装配图中，单击爆炸视图图标，系统将弹出 爆炸定义”对话框，如果单击自动爆炸， “爆炸定义”对话框，如果单击自动爆炸，系统会 将各个零件组分解炸开，产生一个爆炸视图（ 将各个零件组分解炸开，产生一个爆炸视图（图 5.81）。 5.81）。
图标 调整观察位置， 从不同位置观察两 个模型，可以看到它们之间的相互位置并不合适（ 个模型，可以看到它们之间的相互位置并不合适（图5.75 此时，软件系统认为第二次插入的零件尚处于“ ），此时，软件系统认为第二次插入的零件尚处于“未定 必须进一步指定两个零件之间的配合关系， 位”，必须进一步指定两个零件之间的配合关系，使用配 合关系可以精确地定位零部件。 合关系可以精确地定位零部件。
图5.71 插入模型项目对话框
图5.72 插入尺寸
五.工程图
12. 注释
注解工具栏用于添 加注释及符号到工 程图、零件、或装 配体文件中。 配体文件中。 工具栏中的图标依 次为注释、表面粗 糙度符号、形位公 差、零件序号、基 准特征符号、焊接 符号、基准目标、 插入块、模型项目 、中心符号线、孔 标注、装饰螺纹线 、成组零件序号、 多转折引线、销钉 符号等。 符号等。
SolidWorks齿轮三维参数化特征造型设计的探讨
行 干 涉检查 和有 限元 分析 比较 困难 ，有 必要 对
式 中：
角；
—— 渐 开 线 任 意 Ｍ 点 的齿 间 中心 半
Ｒ ｘ——Ｍ点的半径 。
按下式 计算 ：
Ｃ ＝ ０ Ｏ ３
。
齿 轮 进 行 实 体 造 型 。 Ｓ ｌ Ｗ０ｋ ０ｉ ｒｓ提 供 了 Ａ Ｉ ｄ Ｐ
维普资讯
・
６・
綦 齿传 动
２ ０ 年第 ２期 ０７
Ｓｏｉ ｌＷｏｋ 齿轮 三维参数化特征 ｄ ｒｓ
．
造型设计 的探讨
李 庆
摘 要 ：Ｓ ｌ Ｗ ｏｋ 提 供 了 Ａ Ｉ ｐ ｌ ａ ｏ ｒｇａ Ｉｔｒ ｃ） 程 接 ｏ ｄ ｒｓ ｉ Ｐ （ ｐｉ ｔ ｎ Ｐ ｏ ｒ Ａ ｃｉ ｍ ｎｅｆ ｅ编 ａ
３ ３ ０ ｏ ０ ｆ —Ｉ ｖｔ ｆ ｎ ｚ
ｅｘ Ｉ ｖａｘ ＝ｎ
３ ０ ＝ ０ ｏ ＋ ３
Ｒ 数 值 的 选 取 范 围 ， 从 齿 轮 渐 开 线 和 应
—Ｒ ｓ ０ ） ｉ ３ ｎ（
Ｙ — Ｒ ＊ｏ （ ｇ ｘｃ ｓ０ ） ３
Ｐａ ｔＳ ｅ ｃ ｐ ｉ ｅｎ—ｉ Ｘｇ ｒ ． ｋ ｔｈＳ ｌｎ ，
７一 ￣ａ ， ｌ ４：ｎ ＂ ｔ
２ Ｚ
Ｒ ｘ＝Ｒ ｏ＋（ ｅ—Ｒ ｍ ｎ ／ ） （ Ｒ ｉ ｎ 术ｉ ） ３ （ ４ ０ ＝ Ⅱ一术毛术 ａ （ ， ） ２ Ｚ ， Ｔｎ ｇ ）（术 ） ／
式 中 ： Ｉ— — 分 度 ３ ０
＝
Ａｒｃ ｓＲ／ ｃ ｏ （ｏＲ ）
圆齿 间 中 心半 角 ； ａｆ — 分 度 圆上 点 的压 力 角 ； — 卜 一 变 位 系数 ， 准 齿 轮 ∈ ０ 标 ＝； 齿轮齿数 。
第3章 Solidworks基础知识
参数化建模
• 在非参数化建模中，确保模型中所有内容的精确性十分重 要，否则，后续的测量将出现错误。使用参数化建模，在 设计初始阶段不必精确构图，其形状的定义是用尺寸来约 束的。根据设计要求，尺寸随时可以修改，同时模型也随 之改变，这就不用重新绘制模型了。 • 基于特征的参数化建模十分有利于设计意图的实现。因为 在设计的初始阶段，对于尺寸不是敏感的，必然要通过后 期大量的实验或者验证计算才能得到一个精确的模型，这 期间对原始模型需要进行大量的修改，而SolidWorks允许 设计人员返回到以前的步骤编辑草图或者修改尺寸，这种 思路正符合设计人员的思考方式。
参数化建模
• 但是对于参数化的CAD软件来说，对于零件环境下“标注” 尺寸，有更深层次的含义。其不仅仅是测量的一个结果， 更是一个驱动的参数。 • 尺寸决定形状，通过改变尺寸的数值，能够决定零件的形 状。 • 和非参数化软件有着本质的区别：在非参数化建模中，几 何图形控制尺寸；在参数化建模中，尺寸控制几何图形。 作为参数化驱动尺寸，更多地注重表达设计的构思，而不 是为了给施工者提供直接的工艺尺寸。
Solidworks2006的操作界面
• SolidWorks文件具有3种常见的扩展名： • 零件文件名称的扩展名为.SLDRPT； • 装配体文件名称的扩展名为.SLDASM； • 工程图文件名称的扩展名为.SLDDRW。 • 由于采用标准的Windows程序设计，在SolidWorks中适用 通用的操作规范。例如Ctrl＋C，Ctrl＋V，Ctrl＋Z等命令， 工具条中大量图标和功能都与其他程序相类似，例如保存、 新建等图标。
Solidworks2006的操作界面
Solidworks2006的操作界面 1. 菜单栏
• 与AutoCAD软件类似，SolidWorks2006提供了下拉菜单 命令和工具栏按钮图标两种操作方式，
solidworks第4章 实体编辑
第4章实体编辑前面一章中介绍的是实体建模，而实体编辑就是在不改变基体特征主要形状的前提下，对已有的特征进行局部修饰的建模方法，本章就来介绍这一部分。
在SolidWorks中实体编辑主要包括圆角、倒角、孔、抽壳、圆顶、拔模以及特型特征等，本章将对这些特征的造型方法进行逐一介绍。
4.1 倒角特征倒角特征是机械加工过程中不可缺少的工艺，倒角特征是对边或角进行倒角。
在零件设计过程中，通常在锐利的零件边角处进行倒角处理，便于搬运、装配以及避免应力集中等。
4.1.1 距离倒角当需要在零件模型上生成距离倒角特征时，可按如下的操作步骤进行：（1）单击“特征”工具栏上的（倒角）按钮，或选择菜单栏中的“插入”|“特征”|“倒角”命令，此时会出现如图4-1所示的“倒角”PropertyManager设计树。
图4-1 “倒角”设计树（2）在“倒角”PropertyManager设计树中选择倒角类型，确定生成距离倒角的方式：“角度-距离”、“距离-距离”两种。
“角度-距离”选项：选择该选项后面板后会出现“距离”及“角度”参数项，利用“角度-距离”选现生成的倒角效果如图4-2所示。
距离"：应用到第一个所选的草图实体。
角度"：应用到从第一个草图实体开始的第二个草图实体。
图4-2 选择角度-距离类型生成倒角“距离-距离”选项：选择该选项后面板中会出现“距离1”或“距离1”及“距离2”参数项，利用“角度-距离”选现生成的倒角效果如图4-3所示。
距离1"：相等距离复选框被选择后，该选项表示应用到两个草图实体。
距离1"及距离2：相等距离复选框被消除后，距离1选项表示应用到第一个所选的草图实体。
距离2选项表示应用到第二个所选的草图实体。
图4-3 选择距离-距离类型生成倒角（3）单击“倒角参数”面板中图标右侧的显示框，然后在图形区域中选择实体（边线和面或顶点）。
（4）在下面对应的微调框中指定距离或角度值。
solidworks三维建模
3.2 草图的绘制草图是由直线、圆弧等基本几何元素构成的封闭或不封闭的几何实体。
草图分为二维草图和三维草图。
二维草图绘制在平面上，该平面可以是基准面也可以是模型上的任意平面。
三维草图存在于三维空间，且不和特定的草图基准面相关。
草图是与特征紧密相关的，它用于构成特征的“截面轮廓”或“路径”。
离开了特征，孤立的草图毫无意义。
大部分Solidworks 的特征都是由二维草图开始的。
所以能够熟练地使用草图绘制工具草图非常重要。
（转自《Solidworks 机械设计实用教程》P15）绘制草图主要包括四大过程：第一是用草图绘制实体工具，比如直线、圆、样条曲线、矩形等工具来绘制草图；第二是用草图编辑工具，比如剪裁实体、延伸实体、等距实体、镜像实体等工具来修改草图；第三是添加几何关系；第四是标注尺寸。
图3-1 绘制草图的四大过程下面通过绘制一个类似于回旋飞镖形状的草图来演示绘制草图的这四大过程。
图3-2绘制草图实体 通过草图绘制实体工具中的【圆】和【直线】来绘制草图实体。
一般通过绘制草图实体的工具只能粗略的画出草图。
图3-3添加几何关系给两条直线分别和两个圆添加【相切】的几何关系。
几何关系可以很容易的控制图形相互间的关系，同时也能表达设计者的设计意图。
Tips ：本章节【 】中的内容就是Solidworks 中的工具，【 】后面的★数量多少代表该工具的使用频率。
仅此而已。
图3-4编辑草图实体通过【镜向实体】工具来编辑草图。
编辑草图的工具主要是为了更快捷、更方便地绘制草图。
图3-5编辑草图实体通过【剪裁实体】工具来编辑草图。
（为了避免由于草图的几何关系过多影响观看，隐藏几何关系的显示。
）图3-6标注尺寸Solidworks中的尺寸可以驱动图形，这是与非参数化CAD软件AutoCAD明显的不同之处。
3.1.1 绘制草图实体这里我们讲的是二维草图的绘制。
要绘制草图，首先就得在某个平面上来绘制。
在你最初无中生有的那个阶段，这个平面一般是Front Plane、Right Plane 和Top Plane这三个面。
第3章__SolidWorks特征造型
3.2 基本特征 3.2.3 旋转凸台 基体 旋转凸台/基体
基体】 【旋转凸台/基体】是通过绕中心线旋转来生成基体、凸台 旋转凸台 基体 是通过绕中心线旋转来生成基体、 等几何模型的特征造型方法，它适用于回转体类零件的造型。 等几何模型的特征造型方法，它适用于回转体类零件的造型。
3.2 基本特征
拉伸凸台/ 3.2.1 拉伸凸台/基体
基体】 【拉伸凸台/基体】是将草图沿着某一方向延伸一定距 拉伸凸台 基体 离生成的特征。 离生成的特征。
3.2 基本特征 3.2.2 拉伸切除
【拉伸切除】是采用拉伸的方法除去已有实体的部分 拉伸切除】 材料的特征造型方法。 拉伸切除】的操作方法与【 材料的特征造型方法。【拉伸切除】的操作方法与【拉 伸凸台/基体 基本相同，造型中经常用【拉伸凸台/基 基体】 伸凸台 基体】基本相同，造型中经常用【拉伸凸台 基 拉伸切除】方法结合生成零件的基体特征。 体】和【拉伸切除】方法结合生成零件的基体特征。
3.1 特征造型的基本知识
3.1.1 特征造型的概念
SolidWorks是基于特征的实体造型软件。零件模型是由各种特 是基于特征的实体造型软件。 是基于特征的实体造型软件 征来生成的，零件的设计过程就是特征的相互组合、叠加、 征来生成的，零件的设计过程就是特征的相互组合、叠加、切割和 减除过程。 减除过程。 所谓特征是指可以用尺寸和参数驱动的三维几何体。通常， 所谓特征是指可以用尺寸和参数驱动的三维几何体。通常，特征 应满足如下条件： 应满足如下条件： 特征必须是零件中的具体构成之一。 特征必须是零件中的具体构成之一。 特征能对应于某一形状。 特征能对应于某一形状。 特征应该具有工程上的意义。 特征应该具有工程上的意义。 特征的形状是可以预知的。 特征的形状是可以预知的。 特征可以分为基本特征、辅助特征（也称附加特征）， ），实际上还 特征可以分为基本特征、辅助特征（也称附加特征），实际上还 包括参考几何体。 包括参考几何体。
Solidworks曲面造型教程
（二）使用引导线扫描曲面
1.绘制引导（一条或两条）。 2. 绘制路径线。 3.用垂直路径线曲线，生成基准面。 4.在该基准面上画轮廓图。 5.编辑引导线：定义引导线与轮廓草图上的一点 “穿透”（几何关系。) 5.扫描
建立样条曲线（引导线）的另一种方法：用一系列型值 点生成 插入——曲线——通过xyz点的曲线
四.旋转曲面
五.扫描曲面
（一）.简单扫描曲面
1.绘制开放或封闭的无自相交的轮廓 线； 2.用草图、模型边线或曲线生成路径 线； 3.插入——曲面——扫面曲面 4.选中选项：随路径变化、保持法向 不变。
注意：
路径线最好位于轮廓线所在的基准面 上，路径线最好与轮廓线所在的基准面 垂直；
扫描后生成的扫面面不允许有自相交。
九.延伸曲面
指沿一条或多条曲面边线,或一个曲面 来扩展曲面,并使曲面的扩展部分与源 曲面保持一定的几何关系。
十.缝合曲面
指将两张或两张以上曲面组合在一起。 条件是：多张曲面边线必须重合Βιβλιοθήκη 不 重叠，但不一定在同一基准面上。
与圆角混合曲面的不同：混合曲面在 多张曲面的结合处，曲面边线不重合。
十.等距曲面
第四讲 曲面特征造型
湖南农业大学工学院——杨文敏
一.曲面造型 工具：
拉伸曲面 旋转曲面 扫描曲面 放样曲面 平面区域 充填曲面 等距曲面 直纹曲面 删除面 替换面 缝合曲面 延伸曲面 裁剪曲面 解除裁剪曲面
圆角
二.平面区域
由一个2D草图或在零件上的一 个封闭环生成一个有限边界组成的 平面表面。
三.拉伸曲面
复制出与源曲面各法向方向等距的曲 面
十一.加厚曲面
实质：可将曲面转化为实体。 菜单：插入——基体——加厚 可以在加厚生成的实体上打孔检验， 或用基准面切除来检验。
SolidWorks特征造型中草图的规划与设计
要考 虑 到 主视 图 的投 影方 向。 以冈 ｌ 示 的零件 为例 ： 所 如 果 草 图 平 面 选 择 “ 视 面 ” 其 草 图 形 状 应 如 图 ２所 前 ，
不 。
因此 对每 个 特征 而 言 ， 面 都是 相 对 简单 的 。因此 在绘 制 截
Ｓｌ Ｗｏｋ 草 图 过 程 中 应 遵 循 以 下 原 则 ： ｏｄ ｒｓ ｉ （ ） 据 建立 特 征 的不 同 以及 特 征 间 的相 互 关 系 ， １根 确
同？
准 面 ， 是 零 件模 型 上 的平 面 表面 ， 或 也可 以是 用 户 自己创
建 的基 准面 。 要 特 别 注 意 的 是 ， 建 的 第 一 个 特 征 应 选 择 构 成 零 件 创 基 本 形 态 的 主 要 特 征 或 较 大 尺 度 的 特 征 ， 其 草 图 的 形 状
速地 建 立零 件 的特 征 与绘 制 草 图的过 程 有很 大 的关 系 。
初 学 者存 使 用 Ｓｌ Ｗｏｋ 建 零件 模 型 时 ， ｏｉ ｒｓ创 ｄ 首先 要 建
