完全互溶双液系气液平衡相图的绘制

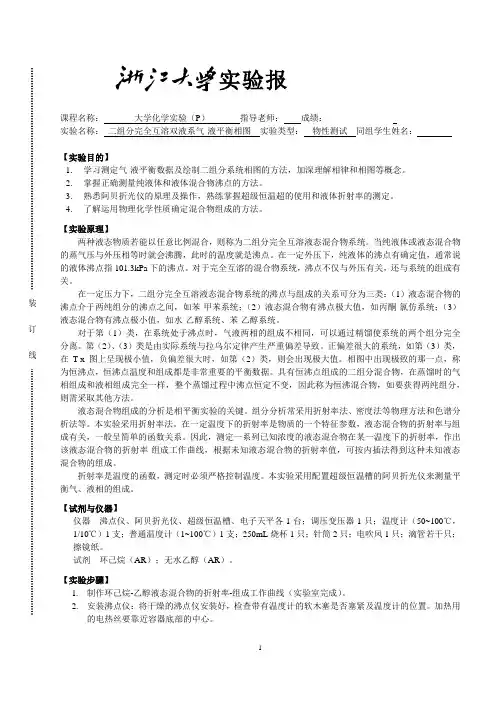

二组分完全互溶双液系气-液平衡相图
课程名称：大学化学实验（P）指导老师：成绩：_______________实验名称：二组分完全互溶双液系气-液平衡相图实验类型：物性测试同组学生姓名：【实验目的】1.学习测定气-液平衡数据及绘制二组分系统相图的方法，加深理解相律和相图等概念。
2.掌握正确测量纯液体和液体混合物沸点的方法。
3.熟悉阿贝折光仪的原理及操作，熟练掌握超级恒温超的使用和液体折射率的测定。
4.了解运用物理化学性质确定混合物组成的方法。
【实验原理】两种液态物质若能以任意比例混合，则称为二组分完全互溶液态混合物系统。
当纯液体或液态混合物的蒸气压与外压相等时就会沸腾，此时的温度就是沸点。
在一定外压下，纯液体的沸点有确定值，通常说的液体沸点指101.3kPa下的沸点。
对于完全互溶的混合物系统，沸点不仅与外压有关，还与系统的组成有关。
在一定压力下，二组分完全互溶液态混合物系统的沸点与组成的关系可分为三类：（1）液态混合物的沸点介于两纯组分的沸点之间，如苯-甲苯系统；（2）液态混合物有沸点极大值，如丙酮-氯仿系统；（3）液态混合物有沸点极小值，如水-乙醇系统、苯-乙醇系统。
对于第（1）类，在系统处于沸点时，气液两相的组成不相同，可以通过精馏使系统的两个组分完全分离。
第（2）、（3）类是由实际系统与拉乌尔定律产生严重偏差导致。
正偏差很大的系统，如第（3）类，在T-x图上呈现极小值，负偏差很大时，如第（2）类，则会出现极大值。
相图中出现极致的那一点，称为恒沸点，恒沸点温度和组成都是非常重要的平衡数据。
具有恒沸点组成的二组分混合物，在蒸馏时的气相组成和液相组成完全一样，整个蒸馏过程中沸点恒定不变，因此称为恒沸混合物，如要获得两纯组分，则需采取其他方法。
液态混合物组成的分析是相平衡实验的关键。
组分分析常采用折射率法、密度法等物理方法和色谱分析法等。
本实验采用折射率法。
在一定温度下的折射率是物质的一个特征参数，液态混合物的折射率与组成有关，一般呈简单的函数关系。

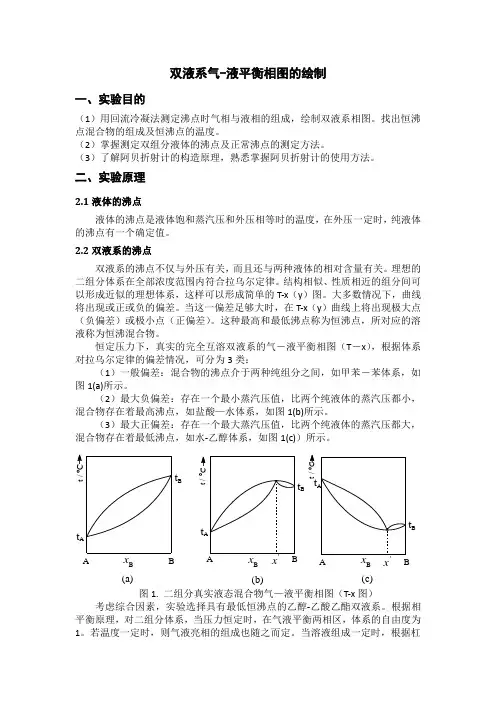

双液系气液平衡相图的绘制(华南师范大学物化实验)
双液系气-液平衡相图的绘制一、实验目的（1）用回流冷凝法测定沸点时气相与液相的组成，绘制双液系相图。
找出恒沸点混合物的组成及恒沸点的温度。
（2）掌握测定双组分液体的沸点及正常沸点的测定方法。
（3）了解阿贝折射计的构造原理，熟悉掌握阿贝折射计的使用方法。
二、实验原理2.1液体的沸点液体的沸点是液体饱和蒸汽压和外压相等时的温度，在外压一定时，纯液体的沸点有一个确定值。
2.2双液系的沸点双液系的沸点不仅与外压有关，而且还与两种液体的相对含量有关。
理想的二组分体系在全部浓度范围内符合拉乌尔定律。
结构相似、性质相近的组分间可以形成近似的理想体系，这样可以形成简单的T-x （y ）图。
大多数情况下，曲线将出现或正或负的偏差。
当这一偏差足够大时，在T-x （y ）曲线上将出现极大点（负偏差）或极小点（正偏差）。
这种最高和最低沸点称为恒沸点，所对应的溶液称为恒沸混合物。
恒定压力下，真实的完全互溶双液系的气－液平衡相图（T －x ），根据体系对拉乌尔定律的偏差情况，可分为3类：（1）一般偏差：混合物的沸点介于两种纯组分之间，如甲苯－苯体系，如图1(a)所示。
（2）最大负偏差：存在一个最小蒸汽压值，比两个纯液体的蒸汽压都小，混合物存在着最高沸点，如盐酸—水体系，如图1(b)所示。
（3）最大正偏差：存在一个最大蒸汽压值，比两个纯液体的蒸汽压都大，混合物存在着最低沸点，如水-乙醇体系，如图1(c)）所示。
图1. 二组分真实液态混合物气—液平衡相图（T-x 图）考虑综合因素，实验选择具有最低恒沸点的乙醇-乙酸乙酯双液系。
根据相平衡原理，对二组分体系，当压力恒定时，在气液平衡两相区，体系的自由度为1。
若温度一定时，则气液亮相的组成也随之而定。
当溶液组成一定时，根据杠t AtAt At Bt B t Bt / o Ct / o t / o x Bx Bx B ABAABB(a)(b)(c)x 'x '杆原理，两相的相对量也一定。
双液系气液平衡相图的绘制.pdf
西安电子科技大学物理化学实验
双液系气液平衡相图的绘制
六、数据处理
1. 正常沸点校正 实验条件下，外界压力并不恰好等于101.325kPa，溶液的
沸点与大气压有关。因此，应对实验测得的值作压力校正。 2. 从环己烷一乙醇体系的折光率一组成图上查出气相冷凝液 和液相冷凝液中环己烷和乙醇组成，并列表。 3. 用所得数据绘制其T～x图，从图求出环已烷～乙醇体系的 最低恒沸点组成及其温度。 4. 实验结果讨论与分析。
西安电子科技大学物理化学实验
Байду номын сангаас
双液系气液平衡相图的绘制
西安电子科技大学物理化学实验
双液系气液平衡相图的绘制
七、问题讨论
1.绘制工作曲线的目的是什么？ 2.如何判断气、液两相是否处于平衡？ 3.测定溶液的沸点和气、液二相组成时，是否要把沸
点仪每次都烘干？ 4.试分析产生实验误差的主要原因。
西安电子科技大学物理化学实验
为双液系. 两种液体若能按任意比例互相溶解，称为完全互溶的双液系。 若只能在一定比例范围内互相溶解，则称部分互溶双液系。
完全双液系的气液平衡相图可分为三类：
西安电子科技大学物理化学实验
双液系气液平衡相图的绘制
在恒压下将 溶液蒸馏，当气 液两相达平衡 时，记下此时的 沸点，并分别测 定气相（馏出物） 与液相（蒸溜液） 的组成，就能绘 出温度一组成图。
双液系气液平衡相图的绘制
双液系气液平衡相图的绘制
一、实验目的 1．绘制环已烷-乙醇双液系的气-液平衡相图。 2．掌握测定双组分液体的沸点及正常沸点的方法。 3．掌握用折光率确定二元液体组成的方法。
西安电子科技大学物理化学实验
双液系气液平衡相图的绘制
二、实验原理 两种在常温时为液态的物质混合起来而组成的二组分体系称
双液系的气-液平衡相图的绘制实验报告
实验四 双液系的气-液平衡相图的绘制一、目的要求1.用沸点仪测定大气压下乙醇—环己烷或异丙醇-环己烷双液系气-液平衡时气相与液相组成及平衡温度，绘制温度—组成图，确定恒沸混合物的组成及恒沸点的温度。
2.了解物化实验中光学方法的基本原理，学会阿贝折光仪的使用。
3.进一步理解分馏原理。
二、实验原理两种在常温时为液态的物质混合起来而组成的二组分体系称为双液系。
两种液体若能按任意比例互相溶解，称为完全互溶的双液系；若只能在一定比例范围内互相溶解，则称部分互双液系。
双液系的气液平衡相图t x -图可分为三类。
如图4.1。
图 4.1 二元系统t x -图这些图的纵轴是温度(沸点)，横轴是代表液体B 的摩尔分数B x 。
在t x -图中有两条曲线：上面的曲线是气相线，表示在不同溶液的沸点时与溶液成平衡时的气相组成，下面的曲线表示液相线，代表平衡时液相的组成。
例如图4.1(a)中对应于温度t 1的气相点为y 1，液相点为1l ，这时的气相组成y 1点的横轴读数是g B x ，液相组成点1l 点的横轴读数为lB x 。
如果在恒压下将溶液蒸馏，当气液两相达平衡时，记下此时的沸点，并分别测定气相(馏出物)与液相(蒸馏液)的组成，就能绘出此t x -图。
y 1l 1t 1g Bx l Bx AB t/℃（a ）气液t/℃AB B x →（b ）t/ ℃气液ABB （c ）图4.1(b)上有个最低点，图4.1(c)上有个最高点，这些点称为恒沸点，其相应的溶液称为恒沸混合物，在此点蒸馏所得气相与液相组成相同。
三、仪器和药品1.仪器玻璃沸点仪一套；阿贝折光仪一台；WLS 系列可调式恒流电源一台；SWJ 型精密数字温度计一台；SYC 超级恒温槽一台。
2.药品无水乙醇（AR ）或异丙醇（AR ）；环己烷（AR ）。
四、实验步骤（一）、步骤1.按图4.2连好沸点仪，数字贝克曼温度计,感温杆勿与电热丝相碰。
2.接通冷凝水，用超级恒温槽完成冷凝循环。
04 双液系的气-液平衡相图的绘制
实验四 双液系的气-液平衡相图的绘制一、目的要求1.用沸点仪测定大气压下乙醇—环己烷或异丙醇-环己烷双液系气-液平衡时气相与液相组成及平衡温度，绘制温度—组成图，确定恒沸混合物的组成及恒沸点的温度。
2.了解物化实验中光学方法的基本原理，学会阿贝折光仪的使用。
3.进一步理解分馏原理。
二、预习要求1.理解分馏原理，了解影响双液系气-液平衡的因素。
2.熟悉阿贝折光仪的使用方法，了解折射率与物系组成的关系。
3.掌握如何由实验数据绘制t x -相图的方法。
三、实验原理两种在常温时为液态的物质混合起来而组成的二组分体系称为双液系。
两种液体若能按任意比例互相溶解，称为完全互溶的双液系；若只能在一定比例范围内互相溶解，则称部分互双液系。
双液系的气液平衡相图t x -图可分为三类。
如图4.1。
图 4.1 二元系统t x -图这些图的纵轴是温度(沸点)，横轴是代表液体B 的摩尔分数B x 。
在t x -图中有两条曲线：上面的曲线是气相线，表示在不同溶液的沸点时与溶液成平衡时的气相组成，下面的曲线表示液相线，代表平衡时液相的组成。
例如图4.1(a)中对应于温度t 1的气相点为y 1，液相点为1l ，这时的气相组成y 1点的横轴读数是g B x ，液相组成点1l 点的横轴读数为lB x 。
y 1l 1t 1g B x l B x A B t/℃（a ）气液t/℃A B B x →（b ）t/ ℃气液A B B x →（c ）如果在恒压下将溶液蒸馏，当气液两相达平衡时，记下此时的沸点，并分别测定气相图。
(馏出物)与液相(蒸馏液)的组成，就能绘出此t x图4.1(b)上有个最低点，图4.1(c)上有个最高点，这些点称为恒沸点，其相应的溶液称为恒沸混合物，在此点蒸馏所得气相与液相组成相同。
四、仪器和药品1.仪器玻璃沸点仪一套；阿贝折光仪一台；WLS系列可调式恒流电源一台；SWJ型精密数字温度计一台；SYC超级恒温槽一台。
2.药品无水乙醇（AR）或异丙醇（AR）；环己烷（AR）。
徐州工程学院完全互溶双液系气液平衡相图的绘制
徐州工程学院完全互溶双液系气液平衡相图的绘制绘制完全混溶双液体体系的气液平衡相图1。
实验目的1。
测定常压下环己烷-乙醇双液体系的T-x图，找出恒沸点混合物的组成和最低恒沸点2.掌握阿贝折射仪的使用方法2。
实验原理由两种液体物质组成的双组分系统称为双液体系统。
根据两种组分溶解度的不同，可分为三种情况:完全混溶、部分混溶和完全不混溶当两种挥发性液体混合形成完全可混溶的体系时，如果两种组分的蒸汽压不同，则混合物的组成与平衡时的气相组成不同。
当压力保持恒定时，混合物的沸点与两种组分的相对含量有关。
在恒压下，完全混溶的双液体体系的真实气液平衡相图(t-x)可根据体系与拉乌尔定律的偏差分为三类:(1)一般偏差:混合物的沸点介于两种纯组分之间，如甲苯-苯体系，如图2.7(a)所示(2)最大负偏差:存在一个最小蒸汽压值，该值小于两种纯液体的蒸汽压。
混合物具有最高沸点，如盐酸-水体系，如图2.7(b)所示(3)最大正偏差:存在最大蒸汽压值，该值大于两种纯液体的蒸汽压。
混合物的沸点最低，如图2.7(c)所示t/oct/oct Bt/oct bttatbxb(b)ATA XB(a)bax ‘ bax bx ‘(c)b图2.7双组分真实液体混合物的气液平衡相图(T-x图)后两种情况是具有恒定沸点的双液相图它们在最低或最高恒定沸点下具有相同的气相和液相组成，因此它们不能像第一种类型那样通过重复蒸馏将双液体系统的两种组分彼此分离，并且只能通过蒸馏和其他方法将一种纯物质和另一种恒定沸点混合物分离。
为了确定双液体系统的T-X相图，在气液平衡后，应同时确定双液体系统的沸点以及液相和气相的平衡组成。
本实验采用环己烷-乙醇体系，属于上述第三类。
t-x相图可以通过在沸点仪中蒸馏不同组成的混合物(如图2.8所示)并测量其沸点以及相应的气相和液相组成来绘制。
本实验中两相的成分分析用折射率法测定。
折射率是物质的特征值，与物质的浓度和温度有关，所以测量物质的折射率时需要恒温。
完全互溶双液系统气 液均衡相图的绘制2 误差分析
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，通系电1，力过根保管据护线生高0不产中仅工资2艺料22高试2可中卷以资配解料置决试技吊卷术顶要是层求指配，机置对组不电在规气进范设行高备继中进电资行保料空护试载高卷与中问带资题负料2荷试2，下卷而高总且中体可资配保料置障试时2卷，32调需3各控要类试在管验最路；大习对限题设度到备内位进来。行确在调保管整机路使组敷其高设在中过正资程常料1工试中况卷，下安要与全加过，强度并看工且25作尽52下可22都能护可地1关以缩于正小管常故路工障高作高中；中资对资料于料试继试卷电卷连保破接护坏管进范口行围处整，理核或高对者中定对资值某料，些试审异卷核常弯与高扁校中度对资固图料定纸试盒，卷位编工置写况.复进保杂行护设自层备动防与处腐装理跨置，接高尤地中其线资要弯料避曲试免半卷错径调误标试高方中等案资，，料要编试求5写、卷技重电保术要气护交设设装底备备置。4高调、动管中试电作线资高气，敷料中课并设3试资件且、技卷料中拒管术试试调绝路中验卷试动敷包方技作设含案术，技线以来术槽及避、系免管统不架启必等动要多方高项案中方；资式对料，整试为套卷解启突决动然高过停中程机语中。文高因电中此气资，课料电件试力中卷高管电中壁气资薄设料、备试接进卷口行保不调护严试装等工置问作调题并试，且技合进术理行，利过要用关求管运电线行力敷高保设中护技资装术料置。试做线卷到缆技准敷术确设指灵原导活则。。：对对在于于分调差线试动盒过保处程护，中装当高置不中高同资中电料资压试料回卷试路技卷交术调叉问试时题技，，术应作是采为指用调发金试电属人机隔员一板，变进需压行要器隔在组开事在处前发理掌生；握内同图部一纸故线资障槽料时内、，设需强备要电制进回造行路厂外须家部同出电时具源切高高断中中习资资题料料电试试源卷卷，试切线验除缆报从敷告而设与采完相用毕关高，技中要术资进资料行料试检，卷查并主和且要检了保测解护处现装理场置。设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
双液系气液相图的绘制实验报告
基础化学
（物理化学部分）
题目双液系气一液相图的绘制
班级
姓名
组号
仪器号
室温
216c
大气压
实验地点
实验楼C311
日
期
825.3MB
2008.11.9
一、实验目的
1、用沸点仪测定标准压力下环已烷-乙醇双液系的气液平衡数据，绘制系统的沸 点一组成图，确定系统的恒沸温度及恒沸混合物的组成。
2、了解用沸点仪测量液体沸点的方法，了解阿贝折光仪的测量原理和使用方法。
ห้องสมุดไป่ตู้二、实验原理
1、将两种完全互溶的挥发性液体组分A和组分B混合后，在一定的温度下， 平衡共存的气、液两相的组成通常并不相同。因此，如果在定压下将液态混合物 蒸馏，测定馏出物（气相）和蒸馏液（液相）的组成，就可得到平衡时气、液两 相的组成并绘制出沸点一组成图（即T—x图）。下图为完全互溶双液系的一种蒸
完全互溶双液系的气-液平衡相图
实验三完全互溶双液系的气-液平衡相图一、实验目的1.绘制常压下环己烷-乙醇双液系的T—X图，并找出最低恒沸点和最低恒沸混合物的组成。
2.学会阿贝折射仪的使用。
二、实验原理在大气压下，完全互溶双液系的沸点-组成相图有理想溶液及无恒沸点、最低恒沸点和最高恒沸点实际溶液四种：环己烷-乙醇体系沸点—组成图与乙醇-水体系沸点—组成图相似，同属实际溶液中第二类有最低恒沸点的。
其相图可通过阿贝折射仪测定不同组成样品体系在沸点温度时气-液相的折射率、查“折射率—组成工作曲线得相应的组成”来绘制的。
三、仪器药品1、仪器阿贝折射仪1台; 沸点仪1套; 恒温槽1台;0.1刻度水银温度计（0-100℃）2支；带磨口塞子的小样品管（2mL）16支;移液管(2mL)2支；胶头滴管2个； 50mL 烧杯10只（公用）；50mL量筒10只（公用）。
2、药品（1）无水乙醇(AR)；环己烷(AR); 二次蒸馏水。
（2）在样品瓶中依次加入环己烷10mL、20mL、30mL、40mL、50mL、60mL、70mL、80mL、90mL和乙醇90mL、80mL、70mL、60mL、50mL、40mL、30mL、20mL、20mL已知浓度的标准溶液（按纯样品的密度，换算成物质的量分数）9份。
（3）环己烷物质的量分数约为0.05、0.15、0.30、0.45、0.55、0.65、0.80、0.95的环己烷-乙醇溶液样品。
四、实验步骤1、测已知浓度的标准的折射率，作环己烷-乙醇的折射率-组成工作曲线（1）调节超级恒温槽水浴温度，使阿贝折射仪上的温度为250.1±℃左右。
（2）依次测已知浓度的标准溶液及纯乙醇和环己烷的的折射率（棱镜不能触及硬物如滴管，擦拭棱镜用擦镜纸）。
2、按图安装好沸点仪-沸点仪将一干燥、洁净的磁子放入已洗涤、干燥的沸点仪内，按图安装在实验室特制的磁力加热电热套内（250mL、只可覆盖圆底烧瓶底部1/5）；一支温度计离圆底烧瓶约0.5cm，另一支温度计水银球上沿与支管口下沿相齐。
实验三完全互溶双液系的平衡相图
实验三完全互溶双液系的平衡相图一、实验目的1.绘制常压下环己烷-异丙醇双液系的T— X 图，并找出恒沸点混合物的组成和最低恒沸点。
2.学会阿贝折射仪的使用。
二、预习要求1.了解绘制双液系相图的基本原理和方法。
2.了解本实验中有哪些注意事项。
3.熟悉阿贝折射仪的使用。
三、实验原理在常温下，任意两种液体混合组成的体系称为双液体系。
若两液体能按任意比例相互溶解，则称完全互溶双液体系 ;若只能部分互溶，则称部分互溶双液体系。
液体的沸点是指液体的蒸气压与外界大气压相等时的温度。
在一定的外压下，纯液体有确定的沸点。
而双液体系的沸点不仅与外压有关，还与双液体系的组成有关。
图Ⅲ -4-1是一种最简单的完全互溶双液系的T—X 图。
图中纵轴是温度(沸点 )T ，横轴是液体 B 的摩尔分数X B(或质量百分组成)，上面一条是气相线，下面一条是液相线，对应于同一沸点温度的二曲线上的两个点，就是互相成平衡的气相点和液相点，其相应的组成可从横轴上获得。
因此如果在恒压下将溶液蒸馏，测定气相馏出液和液相蒸馏液的组成就能绘出 T—X 图。
如果液体与拉乌尔定律的偏差不大，在 T—X 图上溶液的沸点介于 A、 B 二纯液体的沸点之间(见图Ⅲ -4-1) ，实际溶液由于 A 、B 二组分的相互影响，常与拉乌尔定律有较大偏差，在 T—X 图上会有最高或最低点出现，如图Ⅲ-4-2 所示，这些点称为恒沸点，其相应的溶液称为恒沸点混合物。
恒沸点混合物蒸馏时，所得的气相与液相组成相同，靠蒸馏无法改变其组成。
如 HCl 与水的体系具有最高恒沸点，苯与乙醇的体系则具有最低恒沸点。
图Ⅲ -4-1完全互溶双液系的图III-4-2完全互溶双液系的另一种类型相图一种蒸馏相图本实验是用回流冷凝法测定环已烷—异丙醇体系的沸点—组成图。
其方法是用阿贝折射仪测定不同组成的体系，在沸点温度时气、液相的折射率，再从折射率—组成工作曲线上查得相应的组成，然后绘制沸点—组成图。
完全互溶双液系统气 液平衡相图的绘制2 误差分析
完全互溶双液系统气-液平衡相误差分析(2)------图的绘制．大学化学实验Ⅱ实验报告（物理化学部分）（贵州大学化学与化工学院——大学化学教学与示范中心）班级专业环境科091岳凡耀姓名： 0908100121 学号：谭指导教师：蕾实验成绩：实验项目名称：完全互溶双液系统气十四-液平衡相图的绘制实验编号：同组人：赵安娜、赵芳、吴红、陈彦霖、孙腾实验时间：报告人：岳凡耀日月 28年20114一、实验目的：1.掌握阿贝折射仪的使用方法通过测定混合物的折射率确定其组成。
2.学习常压下完全互溶双液系统气-液平衡相图的测绘方法，加深对相律、恒沸点的理解。
二、实验原理：相图是描述相平衡系统温度、压力、组成之间关系的图形，可以通过实验测定相平衡系统的组成来绘制。
两种液体物质混合而成的两组分体系称为双液系。
若两液体能以任意比例互溶，称其为完全互溶双液系统；若两液体只能部分互溶，称其为部分互溶双液系统。
当纯液体或液态混合物的蒸气压与外压相等时，液体就会沸腾，此时气-液两相呈平衡，所对应的温度就是沸点。
双液系统的沸点不仅取决于压力，还与液体的组成有关。
表示定压下双液系统气-液两相平衡时温度与组成关系的图称为T-X 图或沸点-组成图。
B液-恒定压力下，真实的完全互溶双液系的气．平衡相图（T-X），根据体系对乌拉尔定律的偏差情况，可分为三类：（1）一般偏差：混合物的沸点介于两种纯组分之间，如甲苯-苯体系，如图1（а）所示。
（2）最大负偏差：混合物存在着最高沸点，如盐酸-水体系，如图1（b）所示。
（3）最大正偏差：混合物存在着最低沸点，如正丙醇-水体系，如图1（c）所示。
图1 完全互溶双液系统的气-液平衡相图在最高沸点和最低沸点处，气相线与液相线相交，对应于此点组成的溶液，达到气-液两相平衡时，气相与液相组成相同，沸腾的结果只使气相量增加、液相量减少，沸腾过程中温度保持不变，这时的温度叫恒沸点，相应的组成叫恒沸组成。
压力不同，同一双液系统的相图不同，恒沸点及恒沸组成也不同。
实验5 完全互溶双液系的平衡相图
实验5 完全互溶双液系定压气液液相平衡图【实验目的】1.掌握阿贝折光仪的使用方法并通过测定混和物折光率确定其组成。
2.学习常压下完全互溶双液系定压气液液相平衡图的测绘方法，加深对相律、恒沸点的理解。
3.绘制常压下环己烷-乙醇双液系的T—X图，并找出恒沸点混合物的组成和最低恒沸点。
【实验原理】相图:描述相平衡系统温度、压力、组成之间关系的图形,通过实验测定相平衡系统的组成来绘制。
由液态物质混合而成的二组分系统称为双液系统。
若两液体能以任意比例互溶，称其为完全互溶双液系；若两液体只能部分互溶，称其为部分互溶双液系。
纯液体或液态混合物的蒸气压与外压相等时就会沸腾，此时气液两相呈平衡，所对应的温度为沸点。
双液系的沸点不仅取决于压力，还与液体的组成有关。
表示定压下双液系气液两相平衡时温度与组成关系的图称为Tx图或沸点组成图。
定压下完全互溶双液系的沸点组成图可分为三类：（1）各组分对拉乌尔定律的偏差不大，溶液的沸点介于两纯液体的沸点之间。
如苯与甲苯系统，其T-x图如图5.1 (a)所示；（2）各组分对拉乌尔定律有较大负偏差，其溶液有最高沸点。
如丙酮与氯仿系统，其T-X图如图5.1 (b)所示；（3）各组分对拉乌尔定律有较大正偏差，其溶液有最低沸点。
如乙醇与环己烷等系统，其T-X图如图5.1 (c)所示。
图5.1 完全互溶双液系的相图恒沸点与恒沸组：在最高沸点和最低沸点处，气相线与液相线相交，对应于此点组成的溶液，达到气液两相平衡时，气相与液相组成相同，沸腾的结果只使气相量增加，液相量减少，沸腾过程中温度保持不变，这时的温度叫恒沸点，相应的组成叫恒沸组成。
压力不同，同一双液系的相图不同，恒沸点及恒沸组成也不同。
平衡数据测定：配制不同组成的溶液，大气压下加热至沸腾，测定不同组分的体系在沸点温度时气相、液相的折射率，再从折射率—组成工作曲线上查得相应的组成，然后绘制T—x图。
图5.2 沸点测定装置1进样口 2气相冷凝液取样口 3气相冷凝液 4数字温度计5电加热套实验装置如图。
完全互溶双液系气液平衡相图的绘制
完全互溶双液系气液平衡相图的绘制一．实验目的1．测定常压下环己烷－乙醇二元系统的气液平衡数据，绘制沸点－组成相图。
2．掌握双组分沸点的测定方法，通过实验进一步理解分馏原理。
3．掌握阿贝折射仪的使用方法及原理。
4．了解和掌握沸点仪的测定原理及方法。
5．加深对完全互溶双液系气液平衡相图的理解和增强个人动手能力。
二．实验原理两种液体物质混合而成的两组分体系称为双液系。
根据两组分间溶解度的不同，可分为完全互溶、部分互溶和完全不互溶三种情况。
两种挥发性液体混合形成完全互溶体系时，如果该两组分的蒸气压不同，则混合物的组成与平衡时气相的组成不同。
当压力保持一定，混合物沸点与两组分的相对含量有关。
恒定压力下，真实的完全互溶双液系的气－液平衡相图（T－x图），根据体系对拉乌尔定律的偏差情况，可分为三类：（1）一般偏差：混合物的沸点介于两种纯组分之间，如甲苯－苯体系，如图1(a)所示。
（2）最大负偏差：存在一个最小蒸气压值，比两个纯液体的蒸气压都小，混合物存在着最高沸点，如盐酸－水体系，如图1 (b)所示。
（3）最大正偏差：存在一个最大蒸气压值，比两个纯液体的蒸气压都大，混合物存在图1 二组分真实液态混合物气－液平衡相图（T－x图）着最低沸点，如正丙醇—水体系，如图1(c)）所示。
对于后两种情况，为具有恒沸点的双液系相图。
它们在最低或最高恒沸点时的气相和液相组成相同，因而不能象第一类那样通过反复蒸馏的方法而使双液系的两个组分相互分离，而只能采取精馏等方法分离出一种纯物质和另一种恒沸混合物。
为了绘制双液系的T －x 相图，需测定几组原始组成不同的双液系在气－液两相平衡后的沸点和液相、气相的平衡组成。
本实验以环己烷－乙醇为体系，该体系属于上述第三种类型。
在沸点仪（如图2所示）中蒸馏不同组成的混合物，测定其沸点及相应的气、液二相的组成，即可作出T －x 相图。
本实验中气液两相的组成均采用折光率法测定。
折光率是物质的一个特征数值，它与物质的浓度及温度有关，因此在测量物质的折光率时要求温度恒定。
完全互溶双液系相图的绘制
完全互溶双液系相图的绘制
（1 ） 编号
（2）依次移入0 、 1.00 、 2.00 、 … 9.00 、10 .00mL环 己烷
标准 溶液
（4）轻轻摇动， 混合均匀（公用）
（3）依前次顺序移0 、 1.00 、 2.00 、 … 9.00 、10 .00mL乙醇
3.真实液态混合物的气液平衡相图—温度组成图
（1）一般正 偏差不一般负偏差 系统的温度 - 组成 图不理想系统的类 似。如：右图
完全互溶双液系相图的绘制
（2）最大正偏差系统
温度 - 组成图上出现最低点。
该点，气相线不液相线相切。
对应亍此点组成的液相在该
指定压力下沸腾时产生的气相不
液相组成相同，故沸腾时温度恒
氯仿 - 丙酮系统的 温度 - 组成图(具有最大负偏差)
完全互溶双液系相图的绘制
4.乙醇-环己烷系统的气液平衡相图—T-x-y
恒沸点 恒沸混合物组成
5.测定方法—回流冷凝法
完全互溶双液系相图的绘制
（1）分别测定乙醇、环己烷的沸点 （2）测定混合系统的气液平衡温度； 并测定气、液两相的折射率；
（3）根据折射率确定相组成；
(2)丌必拘泥亍以 坐标的原点作为 分度的零点。
八. 思考题
完全互溶双液系相图的绘制
1. 本实验所用环己烷中混有少量乙醇， 对实验结果有何影响？为什么？。
2. 沸点仪中加沸石的目的是什么？ 3. 绘制标准工作曲线的目的是什么？
4. 本实验中，样品的加入量是否必须 十分精确？为什么？
5. 测工作曲线不测样品时折射仪恒温 温度是否必须一致？为什么？
1
完全互溶双液系统气-液平衡相图的绘制(2)误差分析
大学化学实验Ⅱ实验报告（物理化学部分）（贵州大学化学与化工学院——大学化学教学与示范中心）班级专业：环境科学091姓名：岳凡耀学号： 01指导教师：谭蕾实验成绩：实验编号：十四实验项目名称：完全互溶双液系统气-液平衡相图的绘制报告人：岳凡耀同组人：赵安娜、赵芳、吴红、陈彦霖、孙腾实验时间：2011年4 月 28 日一、实验目的：1.掌握阿贝折射仪的使用方法通过测定混合物的折射率确定其组成。
2.学习常压下完全互溶双液系统气-液平衡相图的测绘方法，加深对相律、恒沸点的理解。
二、实验原理：相图是描述相平衡系统温度、压力、组成之间关系的图形，可以通过实验测定相平衡系统的组成来绘制。
两种液体物质混合而成的两组分体系称为双液系。
若两液体能以任意比例互溶，称其为完全互溶双液系统；若两液体只能部分互溶，称其为部分互溶双液系统。
当纯液体或液态混合物的蒸气压与外压相等时，液体就会沸腾，此时气-液两相呈平衡，所对应的温度就是沸点。
双液系统的沸点不仅取决于压力，还与液体的组成有关。
表示定压下双液系统气-液两相平衡时温度与组成关系的图称为T-X B图或沸点-组成图。
恒定压力下，真实的完全互溶双液系的气-液平衡相图（T-X），根据体系对乌拉尔定律的偏差情况，可分为三类：（1）一般偏差：混合物的沸点介于两种纯组分之间，如甲苯-苯体系，如图1（а）所示。
（2）最大负偏差：混合物存在着最高沸点，如盐酸-水体系，如图1（b）所示。
（3）最大正偏差：混合物存在着最低沸点，如正丙醇-水体系，如图1（c）所示。
图1 完全互溶双液系统的气-液平衡相图在最高沸点和最低沸点处，气相线与液相线相交，对应于此点组成的溶液，达到气-液两相平衡时，气相与液相组成相同，沸腾的结果只使气相量增加、液相量减少，沸腾过程中温度保持不变，这时的温度叫恒沸点，相应的组成叫恒沸组成。
压力不同，同一双液系统的相图不同，恒沸点及恒沸组成也不同。
本实验采用回流冷凝的方法绘制乙醇-环己醇体系的T-X B图。
完全互溶双液系统气 液平衡相图的绘制2误差分析
大学化学实验□实验报告（物理化学部分）（贵州大学化学与化工学院——大学化学教学与示范中心）班级专业：_________ 环境科学091姓名：__________ 岳凡耀学号：_________ 0908100121指导教师：_____________ 谭蕾实验成绩：_____________________________实验编号：十四实验项目名称：完全互溶双液系统气-液平衡相图的绘制报告人：岳凡耀同组人：赵安娜、赵芳、吴红、陈彦霖、孙腾实验时间：2011年4月28日一、实验目的：1.掌握阿贝折射仪的使用方法通过测定混合物的折射率确定其组成。
2.学习常压下完全互溶双液系统气-液平衡相图的测绘方法，加深对相律、恒沸点的理解。
二、实验原理：相图是描述相平衡系统温度、压力、组成之间关系的图形，可以通过实验测定相平衡系统的组成来绘制。
两种液体物质混合而成的两组分体系称为双液系。
若两液体能以任意比例互溶，称其为完全互溶双液系统；若两液体只能部分互溶，称其为部分互溶双液系统。
当纯液体或液态混合物的蒸气压与外压相等时，液体就会沸腾，此时气-液两相呈平衡，所对应的温度就是沸点。
双液系统的沸点不仅取决于压力，还与液体的组成有关。
表示定压下双液系统气-液两相平衡时温度与组成关系的图称为T-X B图或沸点-组成图。
恒定压力下，真实的完全互溶双液系的气-液平衡相图(T-X)，根据体系对乌拉尔定律的偏差情况，可分为三类：(1)一般偏差：混合物的沸点介于两种纯组分之间，如甲苯-苯体系，如图1 ( a ) 所示。
(2)最大负偏差：混合物存在着最高沸点，如盐酸-水体系，如图1 ( b)所示。
(3 )最大正偏差：混合物存在着最低沸点，如正丙醇-水体系，如图1 (c)所示。
图1完全互溶双液系统的气-液平衡相图在最高沸点和最低沸点处，气相线与液相线相交，对应于此点组成的溶液，达到气-液两相平衡时，气相与液相组成相同，沸腾的结果只使气相量增加、液相量减少，沸腾过程中温度保持不变，这时的温度叫恒沸点，相应的组成叫恒沸组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
完全互溶双液系气液平衡相图的绘制
一．实验目的
1．测定常压下环己烷－乙醇二元系统的气液平衡数据，绘制沸点－组成相图。
2．掌握双组分沸点的测定方法，通过实验进一步理解分馏原理。
3．掌握阿贝折射仪的使用方法及原理。
4．了解和掌握沸点仪的测定原理及方法。
5．加深对完全互溶双液系气液平衡相图的理解和增强个人动手能力。
二．实验原理
两种液体物质混合而成的两组分体系称为双液系。
根据两组分间溶解度的不同，可分为完全互溶、部分互溶和完全不互溶三种情况。
两种挥发性液体混合形成完全互溶体系时，如果该两组分的蒸气压不同，则混合物的组成与平衡时气相的组成不同。
当压力保持一定，混合物沸点与两组分的相对含量有关。
恒定压力下，真实的完全互溶双液系的气－液平衡相图（T－x图），根据体系对拉乌尔定律的偏差情况，可分为三类：
（1）一般偏差：混合物的沸点介于两种纯组分之间，如甲苯－苯体系，如图1(a)所示。
（2）最大负偏差：存在一个最小蒸气压值，比两个纯液体的蒸气压都小，混合物存在着最高沸点，如盐酸－水体系，如图1 (b)所示。
（3）最大正偏差：存在一个最大蒸气压值，比两个纯液体的蒸气压都大，混合物存在着最低沸点，如正丙醇—水体系，如图1(c)）所示。
对于后两种情况，为具有恒沸点的双液系相图。
它们在最低或最高恒沸点时的气相和液相组成相同，因而不能象第一类那样通过反复蒸馏的方法而使双液系的两个组分相互分离，而只能采取精馏等方法分离出一种纯物质和另一种恒沸混合物。
为了绘制双液系的T－x相图，需测定几组原始组成不同的双液系在气－液两相平衡后的沸点和液相、气相的平衡组成。
本实验以环己烷－乙醇为体系，该体系属于上述第三种类型。
在沸点仪（如图2所示）中蒸馏不同组成的混合物，测定其沸点及相应的气、液二相的组成，即可作出T－x相图。
本实验中气液两相的组成均采用折光率法测定。
折光率是物质的一个特征数值，它与物质的浓度及温度有关，因此在测量物质的折光率时要求温度恒定。
溶液的浓度不同、组成不同，折光率也不同。
因此可先配制一系列已知组成的溶液，在恒定温度下测其折光图1 二组分真实液态混合物气－液平衡相图（T－x图）
率，作出折光率－组成工作曲线，便可通过测折光率的大小在工作曲线上找出未知溶液的组成。
三．仪器与试剂
沸点仪，阿贝折射仪，调压变压器，超级恒温水浴，温度测定仪，长短取样管。
环己烷物质的量分数x环己烷为0、0.2、0.4、0.6、0.8、1.0的环己烷－乙醇标准溶液，各种组成的环己烷－乙醇混和溶液。
已知101.325kPa下，纯环己烷的沸点为80.1℃，乙醇的沸点为78.4℃。
25℃时，纯环己烷的折光率为1.4264，乙醇的折光率为1.3593。
四．实验步骤
1．环己烷－乙醇溶液折光率与组成工作曲线的测定
调节恒温槽温度并使其稳定，恒温水使阿贝折射仪上的温度稳定在某一定值，测量系列环己烷－乙醇标准溶液在此温度下的折光率。
为了适应季节的变化，可选择若干温度测量，一般可选25℃、30℃、35℃三个温度。
2．无水乙醇沸点的测定
安装沸点仪→侧管加入约20mL无水乙醇→温度计浸入液体→冷凝管通水→1.8-2.0A
电流加热液体→待温度计读数稳定3～5min→记下温度计的读数
3．环己烷沸点的测定
将沸点仪洗净并干燥→侧管加入约20mL环己烷→温度计浸入液体→冷凝管通水→1.8-2.0A电流加热液体→待温度计读数稳定3～5min→记下温度计的读数
4．测定系列浓度待测溶液的沸点和折光率
将沸点仪洗净并干燥→侧管加入约20mL1号溶液→温度计浸入液体→冷凝管通水→1.8-2.0A电流加热液体→倾斜沸点仪使小槽中的气相冷凝液倾回蒸馏瓶（重复三次）→待温度计读数稳定→记下温度计的读数→切断电源→从小槽中取出气相冷凝液→测定折光率→→用烧杯盛水冷却液相→从侧管处吸出少许液相→迅速测定折光率→剩余溶液倒入回收瓶按1号溶液的操作，依次测定2、3、4、5、6、7、8号溶液的沸点和气－液平衡时的气、液相折光率。
五．数据处理
无水乙醇沸点：76.1℃环己烷沸点：79.2℃
1.作出环己烷-乙醇标准溶液的折光率-组成关系曲线
2.根据工作曲线求出各待测溶液的气相和液相的平衡组成，填入表中。
以组成
为横轴，沸点为纵轴，绘出气相与液相的沸点-组成（T-X）平衡相图。
六．注意事项
1. 测定折光率时，动作应迅速，以避免样品中易挥发组元损失，确保数据准确。
2．电热丝一定要被溶液浸没后方可通电加热，否则电热丝易烧断，还可能会引起有机液体燃烧；所加电压不能太大，加热丝上有小气泡逸出即可。
3．注意一定要先加溶液，再加热；取样时，应注意切断加热丝电源；
4．每种浓度样品其沸腾状态应尽量一致。
即气泡“连续”、“均匀”、冒出为好，不要过于激烈也不要过于慢。
5．先开通冷却水，然后开始加热,系统真正达到平衡后，停止加热，稍冷却后方可取样分析；每次取样量不宜过多，取样管一定要干燥；取样后的滴管不能倒置。
6．阿贝折射仪的棱镜不能用硬物触及（如滴管），擦拭棱镜需用擦镜纸。
七．思考题
1．取出的平衡气液相样品，为什么必须在密闭的容器中冷却后方可用以测定其折射率？
答：因为在敞开的容器中样品在冷却过程中会挥发，即其测定的折射率是样品挥发后的折射率，而密闭的容器测定的折射率即为样品的折射率。
2．平衡时，气液两相温度是否应该一样，实际是否一样，对测量有何影响？
答：不一样，由于仪器保温欠佳，使蒸汽还没有到达冷凝小球就冷凝而成为液相。
3．如果要测纯环己烷、纯乙醇的沸点，蒸馏瓶必须洗净，而且烘干，而测混合液沸点和组成时，蒸馏瓶则不洗也不烘，为什么?
蒸馏瓶则不洗也不烘测得的物质的折射率为混合物的折射率，并不是纯物质的折射率。
4．如何判断气－液已达到平衡状态？讨论此溶液蒸馏时的分离情况？
答：待温度计的读数稳定后，气－液已达到平衡状态。
5．为什么工业上常产生95％酒精？只用精馏含水酒精的方法是否可能获的无水酒精？
答：因为蒸馏所得产物只能获得95％酒精，不可能用精馏含水酒精的方法获得无水酒精。
95％酒精和5％的水形成共沸物，在沸点蒸馏时蒸出的仍是同样比例的组分，所以利用精馏的方法不能除去5％的水。
工业上无水乙醇的制法是在先在此基础上加入一定量的苯，再进行蒸馏。
6. 沸点测定时有过热现象和再分馏作用，会对测量产生何种影响？
答: 沸点测定时有过热现象和再分馏作时，测定的便不是平衡气液的折光率了。
