电子设计自动化实习报告(Multisim9.0)
电子技术实习--Multisim部分
中国地质大学(武汉)
电子技术实习报告
姓名：_ 佟德
班号：_ 11075144_
学号：_ 1000116
院系：_ 机械与电子信息学院
专业：__ 通信工程_
指导教师：__ 郝国成李杏梅
一、电路分析
二、模拟电子技术
报告中有电路图，有波形（幅频特性），有表值
电路分析
1.基尔霍夫定律
KCL
分析：I（5）+I（4）=I（2）
KVL
分析：U1+U2+U3=12
2.节点分析法
3.叠加原理
分析：U1的值为两个源叠加的结果。
而U2和U3分别为单个源作用的结果。
经分析可知结果符合叠加原理。
4.戴维南及诺顿等效电路
J1断开情况下读取电压值，即为等效电压源的电压值。
J1接通情况下读取电流值，即为等效电流源的电流值。
等效电阻为二者之比。
等效电路
5.过渡过程仿真
6.谐振电路仿真
分析：电容和电感的相位相反
分析：电流和总电压相位相同
模拟电子线路1.单管放大
静态分析
交流分析
2.差分放大三极管
静态分析
波形图
3.负反馈
分析：串联电流负反馈静态分析
开关闭合前
开关闭合后
4.同相比例电路
分析：U0=3Ui
5.反相比例放大
6.差分放大运放
7.反相积分放大。
仿真电路软件实习报告
一、实习背景随着电子技术的飞速发展，仿真电路软件在电子设计领域发挥着越来越重要的作用。
为了提高自身的实践能力和对电子电路的理解，我参加了仿真电路软件实习。
本次实习主要使用Multisim软件进行电路仿真，通过搭建和仿真电路，加深了对电路原理的理解，提高了电路设计和分析的能力。
二、实习目的1. 掌握仿真电路软件Multisim的基本操作和功能；2. 学会使用Multisim搭建电路原理图，并进行仿真实验；3. 熟悉电路仿真中的参数设置、波形分析等操作；4. 提高电路设计和分析的能力，为以后的实际工作打下基础。
三、实习内容1. 学习Multisim软件的基本操作：包括新建项目、导入元件、绘制电路图、设置参数、仿真实验等。
2. 搭建电路原理图：以常见的放大电路为例，搭建了共射极放大电路、共集电极放大电路、共基极放大电路等，并对电路参数进行了设置。
3. 进行仿真实验：通过设置输入信号，观察电路输出波形，分析电路性能。
例如，对共射极放大电路，观察其输入信号、输出信号、电压放大倍数等参数。
4. 波形分析：通过Multisim软件中的示波器、波特图等工具，对电路输出波形进行分析，了解电路的动态特性。
5. 总结仿真结果：根据仿真结果，分析电路性能，找出存在的问题，并提出改进措施。
四、实习收获1. 掌握了仿真电路软件Multisim的基本操作和功能，为以后电路设计和分析奠定了基础；2. 通过搭建和仿真电路，加深了对电路原理的理解，提高了电路设计和分析的能力；3. 学会了如何使用示波器、波特图等工具对电路输出波形进行分析，为以后的实际工作提供了便利；4. 培养了严谨的实验态度和团队合作精神。
五、实习总结本次仿真电路软件实习让我受益匪浅，不仅提高了我的电路设计和分析能力，还让我对电子设计领域有了更深入的了解。
在今后的学习和工作中，我将继续努力，不断提高自己的实践能力和综合素质。
以下是我在实习过程中的一些体会：1. 仿真电路软件是电子设计的重要工具，熟练掌握其操作对电路设计和分析至关重要；2. 在实际工作中，要注重理论与实践相结合，不断提高自己的动手能力和分析能力；3. 团队合作是成功的关键，要学会与他人沟通交流，共同解决问题。

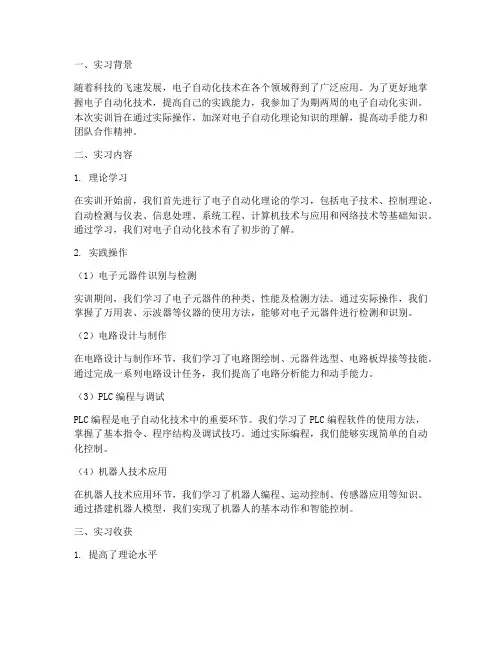

电子自动化实训报告总结
