隔离与非隔离区别与好处
非隔离方案和隔离方案
非隔离方案和隔离方案引言在计算机领域，隔离是指将不同的功能或资源分开以降低相互之间的影响。
隔离方案用于确保系统的稳定性、安全性和性能。
本文将介绍非隔离方案和隔离方案的定义、优缺点以及常见的应用场景。
非隔离方案非隔离方案是指在计算系统中，不对不同功能或资源进行明确的隔离。
在这种方案下，不同的部分可能会相互影响，导致系统性能下降、安全漏洞或功能故障。
优点•简单：非隔离方案通常比隔离方案更简单，减少了开发和维护的复杂性。
•快速：由于没有额外的隔离层，非隔离方案通常能够提供更高的性能和响应速度。
缺点•安全风险：由于不对不同功能或资源进行隔离，非隔离方案容易受到恶意攻击或非预期的行为影响，可能导致数据泄露或系统崩溃。
•故障传播：当一个部分发生故障时，非隔离方案可能会导致故障传播到其他部分，导致整个系统崩溃。
•维护困难：由于功能和资源之间没有明确的隔离，维护非隔离方案的系统可能会非常困难，需要更多的时间和精力。
应用场景•单用户应用：对于只有一个用户的应用程序，非隔离方案可能是一个简单而有效的选择，以提供更好的性能和响应速度。
•小规模系统：对于小规模的系统，非隔离方案可以减少开发和维护的复杂性，降低系统运行的成本。
隔离方案隔离方案是指将不同功能或资源分开以降低相互之间的影响。
通过隔离，每个部分可以独立运行，不会影响其他部分的功能、性能和安全。
优点•安全性：隔离方案可以保护系统免受恶意攻击或误操作的影响，提高系统的安全性。
•可靠性：当一个部分发生故障时，隔离方案可以阻止故障传播到其他部分，确保系统的可靠性和稳定性。
•灵活性：通过隔离，不同部分可以独立开发和维护，增加了系统的灵活性和可扩展性。
缺点•复杂性：隔离方案通常会引入额外的复杂性，需要更多的开发和维护工作。
•性能消耗：由于隔离的开销，隔离方案可能会导致一些性能损失。
应用场景•多用户系统：对于需要同时支持多个用户的系统，隔离方案是必不可少的，以保护每个用户的数据安全和隐私。
开关电源基础知识(隔离与非隔离式)
8
重要的波形
9
稳态分析
10
反激式转换器设计问题
必须选择合适的反激式转换器组件，以便能够处理 必要的电流和电压应力。这些应力由前一章节里给 出的公式确定。 所有这些应力均与变压器有关：匝数比、电感。
11
反激式转换器设计问题
该图示说明了针对反激式变压器的基本要求。 请注意，由于集肤效应的原因，在高开关频率变压器中需要采 用多股细导线。为使操作在较宽的负载范围内保持于连续导通 模式，需要高电感。由于使用了较高的电感，初级和次级电路 中的纹波电流都将较低。
16
谢谢!
17
6
反激式转换器特性
缺点：
• 高输出纹波电流。 • 高输入纹波电流。 • 环路带宽可能受限于右半平面 (RHP) 零点。
7
反激式的优点及应用
采用最简单的隔离式拓扑，因而具有最低的成本 使用了数量最少的功率组件：4 个 最为人们所了解、 实现的数量最多而且得到最广泛支持 的拓扑之一
由于上述原因，对于功率范围 <150W 的应用而言 反激式转换器是一种上佳的选择
4
正激式 / 反激式拓扑比较
Feature Forward正激 Flyback反激
输入滤波 输出滤波 效率 多输出能力 成本
中等，脉冲 从电感器提供低的连续 输出电流 中等 有，耦合输出电感器设 计会很困难 中等
中等，脉冲 高的脉冲输出电流需要采用 大的输出电容器 低至中等 有，利用谨慎的变压器设计 实现了优良的交叉调节 低，无输出电感器 < 150W 低
隔离式与非隔离式
非隔离式拓扑
这里所给的图形示出了三种基 础型的 DC-DC 电源转换器拓扑 主要局限 – 它们未在输入和输 出之间提供电隔离
高频隔离逆变器和非隔离逆变器

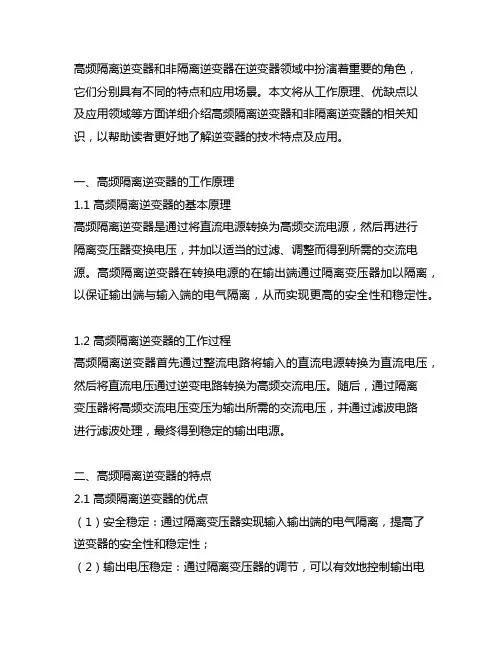

高频隔离逆变器和非隔离逆变器在逆变器领域中扮演着重要的角色，它们分别具有不同的特点和应用场景。
本文将从工作原理、优缺点以及应用领域等方面详细介绍高频隔离逆变器和非隔离逆变器的相关知识，以帮助读者更好地了解逆变器的技术特点及应用。
一、高频隔离逆变器的工作原理1.1 高频隔离逆变器的基本原理高频隔离逆变器是通过将直流电源转换为高频交流电源，然后再进行隔离变压器变换电压，并加以适当的过滤、调整而得到所需的交流电源。
高频隔离逆变器在转换电源的在输出端通过隔离变压器加以隔离，以保证输出端与输入端的电气隔离，从而实现更高的安全性和稳定性。
1.2 高频隔离逆变器的工作过程高频隔离逆变器首先通过整流电路将输入的直流电源转换为直流电压，然后将直流电压通过逆变电路转换为高频交流电压。
随后，通过隔离变压器将高频交流电压变压为输出所需的交流电压，并通过滤波电路进行滤波处理，最终得到稳定的输出电源。
二、高频隔离逆变器的特点2.1 高频隔离逆变器的优点（1）安全稳定：通过隔离变压器实现输入输出端的电气隔离，提高了逆变器的安全性和稳定性；（2）输出电压稳定：通过隔离变压器的调节，可以有效地控制输出电压的稳定性，适用于对电压稳定性要求较高的场景；（3）电磁干扰小：隔离变压器和滤波电路能够有效地减小逆变器对外界的电磁干扰，提高输出质量。
2.2 高频隔离逆变器的缺点（1）体积大：隔离变压器和滤波电路会增加逆变器的体积和重量，不利于逆变器的集成和传输；（2）效率较低：由于隔离变压器和滤波电路的存在，高频隔离逆变器的转换效率相对较低。
三、高频隔离逆变器的应用领域3.1 电力电子领域在电力电子领域中，高频隔离逆变器被广泛应用于各种电力变换系统中，如电网逆变器、交流调速器等，以满足对输出电压稳定性和电磁干扰的要求。
3.2 工业控制领域在工业控制领域，高频隔离逆变器可用于各种精密设备的电源供应，如数控机床、激光切割机等，以保证设备对电源质量的高要求。
为什么要用隔离型POE
为什么要用隔离型POE最近有项目需要用到POE，以太网供电，那么自然就面临一个问题，到底是用隔离POE还是非隔离POE呢?（在此说的是标准POE，非标POE就不在讨论中了）隔离POE和非隔离POE的电路区别主要是：隔离POE需要用到变压器，还要用到光耦开关等器件，电路更为复杂，非隔离POE用电感就可以了。
所以非隔离POE电路更为复杂，成本更高，如下图SI3402的示例说明。
既然芯片厂家有推出两种连接方式，那就是两种都是会用到的。
隔离POE尽管是更复杂成本更高，自然有自身的优势。
其中非隔离POE有一个很大的问题就是在某种情况下会造成电路不供电的故障。
采用了非隔离模块配合PoE交换机使用时出现几个PoE交换机端口不供电的情况，而且时好时坏。
那么这是为什么呢？PSE给POE供电图如下：根据POE标准，PSE采用正极接GND的方式，通过控制负极开关来控制供电的。
在PSE端某个网口有检测到有PD设备接入时，会接通该开关K，给这个端口的PD设备供电，而其它端口没有PD设备接入的话，开关是不会打开的。
如果PD的产品外壳是金属的话，并且与板上的GND与大地相连，那么就可能造成不供电的问题。
原因如下图：当有多个接GND的非隔离的PD产品接入时，相当于它们的负极都接到了一起，这样供电电流就不一定是从各自的网口回流了，可能从一个端口回流，如上图红色箭头所示，这样会造成PSE1端检测到大电流，因为过载而断开供电。
如果是隔离型的POE，电流i1的电流只能从端口1回流，电流i2正从端口2回流，电流in 只能从端口n回流，就不存在这个问题了。
因此，如果是PD端电源负极接大地（外壳接地）的产品，就必须要用隔离型POE了。
另外，隔离型的POE在防护上面肯定也比非隔离的要好，毕竟网线毕竟很长，很容易受到干扰，尤其是室外产品，还会受到雷击等等，隔离可以多起一层保护的作用。
所以尽量还是用隔离型POE欲获取更多资料，欢迎关注微信公众号：硬件工程师炼成之路。
隔离电源与非隔离电源的区别
隔离电源与非隔离电源的区别公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]LED如今在电源市场上占据着一大块的位置，其亮度高、低功耗、寿命长、启动快，功率小、无频闪、不容易产生视?觉疲劳等优点使之成为受消费者好评的重要因素。
在电源行业，LED的隔离和非隔离恐怕是最常听到的两个名词，那么它们到底是什么两者的区别又是什么主要从以下几个方面：安全性隔离电源是使用变压器将220V电压通过变压器将电压降到较低的电压，然后再整流成直流电输出供电使用。
因为变压器的主线圈承受220V电压，次级线圈只承受输出的?低交流电压，并且主次线圈之间并不直接连接，所以称为隔离电源。
变压器的转换过程是：电-磁-电，没有和大地连接，所以不会发生触电危险。
而非隔离电源是用220V直接输入到电子电路，在通过电子元件降压输出，输入输出是通过电子元件直接连接的，所以称非隔离电源;两者从表面上看就是有无变压?器的区别。
LED非隔离设计仅限于双绝缘产品，例如灯泡的替代产品，其中LED和整个产品都集成并密封在非导电塑料中，因此，最终用户并没有任何触电的危险。
二级产品都是隔离型的，价格相对比较昂贵。
非隔离电路是输入电源通过升降压之后直接加在了LED负载上，有触电危险存在。
所以要通过安规认证，比如3C、UL、CE等，非隔离就麻烦，一般生产厂家没有绝对的设计技术实力，一般不好通过。
因为绝缘及爬电距离不够，只能从灯具物理结构设计了。
灯管是可以接受的，也有全塑的，比如，通常LED和铝散热器之间的绝缘也就靠铝基板的印制板的薄膜绝缘。
虽然这个绝缘层可以耐?2000V高压，但有时螺丝孔的毛刺会产生所谓的爬电现象，使得难以通过CE认证。
但作为完整的LED照明灯具产品，产品表面使用者能接触到的部分一定要经过隔离，不能让人触电。
而从产品整个系统而言，隔离是不可避免的，区别只是设置隔离的位置不同。
作为一个让最终用户能安全使用的产品，一定会考虑绝缘与隔离的可靠性。
隔离、非隔离
按照是否带变压器来划分，并网逆变器可以分为隔离型与非隔离型，包括：工频隔离并网逆变器，高频隔离并网逆变器，非隔离并网逆变器（单级式与多级式）等。
工频隔离并网逆变器具有电气隔离、消除电流直流分量等优点，但体积重量大、价格高，只有94%-96%的系统效率。
高频隔离并网逆变器具有电气隔离、体积、重量、成本降低等优势，但系统效率只有90%-95%。
非隔离并网逆变器分为单级式非隔离并网逆变器与多级式非隔离并网逆变器。
单级式非隔离并网逆变器适合更高PV电压和功率；而两级式非隔离并网逆变器适合宽电压范围的PV 阵列，他们具有98.8%的最高效率，体积小、重量轻、成本低，但其缺点是电池板和电网之间出现电气连接。
电气连接为漏电流提供了流通路径，是高效率的非隔离光伏并网逆变器应用的最大障碍。
漏电流问题会产生寄生电容150nF/kWp，引起开关频率共模电压源。
目前大多采用电路结构SPWM调制的策略。

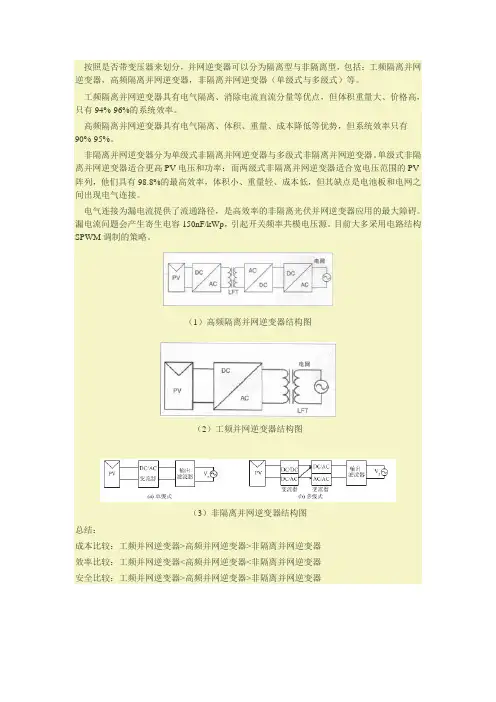

（1）高频隔离并网逆变器结构图
（2）工频并网逆变器结构图
（3）非隔离并网逆变器结构图
总结：
成本比较：工频并网逆变器>高频并网逆变器>非隔离并网逆变器
效率比较：工频并网逆变器<高频并网逆变器<非隔离并网逆变器
安全比较：工频并网逆变器>高频并网逆变器>非隔离并网逆变器。
LED驱动电源隔离与非隔离的区别
LED驱动电源隔离与非隔离的区别目前在一般的led照明市场上，存在非隔离和隔离型驱动电源之分。
所谓的隔离电源是指输入的市电(在中国是220V交流电)与输出端在电气上完全隔离，非隔离电源就是没有隔离。
放在LED灯具中就是，隔离电源驱动的LED灯珠与220V市电是隔开的，而非隔离电源驱动的灯珠与市电是相通的。
虽说这不是新的问题，但经常有朋友会问及，说明确实有必要说说。
那么大侠今天就来讲解，回答到好这个问题，主要从以下几个方面：1. 安全性简单点讲，隔离电源中输入的220V交流电（主线圈）和输出的直流电（次线圈）之间是有变压器隔离开的，主次线圈之间并不直接连接，所以称为隔离电源。
变压器的转换过程是：电-磁-电，没有和大地连接，所以不会发生触电危险。
而非隔离电源是用220V直接输入到电子电路，在通过电子元件降压输出，输入输出是通过电子元件直接连接的，所以称非隔离电源。
非隔离电路是输入电源通过升降压之后直接加在了LED负载上，有触电危险存在。
两者从表面上看就是有无变压器的区别。
所以要通过安规认证，比如3C、UL、CE等，非隔离就麻烦，非隔离设计灯具时需要做到双绝缘，例如球泡灯，LED灯珠和整个产品都集成并密封在非导电塑料中，因此，最终用户并没有任何触电的危险。
一般生产厂家没有绝对的设计技术实力，一般不好通过。
因为绝缘及爬电距离不够，只能从灯具物理结构设计了。
比如，通常LED和铝散热器之间的绝缘也就靠铝基板的印製板的薄膜绝缘。
虽然这个绝缘层可以耐2000V高压，但有时螺丝孔的毛刺会产生所谓的爬电现象，使得难以通过CE认证。
故而广大用户在购买时也请选择正规厂家生产，有安全认证的LED灯具产品，而不是价格低廉无认证的有安全隐患的LED灯具产品。
一般来说作为完整的LED照明灯具产品，产品表面使用者能接触到的部分一定要经过隔离，不能让人触电。
而从产品整个系统而言，隔离是不可避免的，区别只是设置隔离的位置不同。
作为一个让最终用户能安全使用的产品，一定会考虑绝缘与隔离的可靠性。
隔离的概念及分类
隔离的概念及分类隔离的概念及分类隔离是一种普遍存在于社会和自然界中的现象，它不仅是一种物理行为，还经常用于描述各种社会、心理和环境现象。
隔离可以产生正面的效果，例如保护个体或社群免受危害，并维持社会秩序；然而，它也可能产生负面的效果，导致社会分割、精神健康问题或环境破坏。
本文将对隔离的概念及分类进行深入探讨。
一、隔离的概念隔离是指通过创造或维持区隔或隔离状态，将个体、群体或对象与其周围环境或其他个体、群体或对象分开。
隔离可以是物理的，例如围墙、隔离带或牢房，在这种情况下，它们用于在空间上划定界限。
隔离也可以是心理上的，例如歧视、排斥或隔离感受，这种情况下，它们更多地涉及到个体或群体之间的关系。
二、隔离的分类1. 物理隔离物理隔离是指通过物理手段将个体或群体与其周围环境隔离开来。
它通常用于保护个体的安全或限制其行动自由。
在医疗领域，传染病患者可能会被隔离在专门的医疗设施中，以避免传播疾病。
在监狱系统中，罪犯可能会被隔离在监狱中，以保护社会安全。
2. 社会隔离社会隔离是指人们被排斥在社会中的一些特定群体或社区之外，导致他们无法获得正常的社会交往和资源分享。
这种隔离可能由于种族、阶级、性别、宗教或其他各种因素而产生。
社会隔离可能导致个体的社会经济地位下降，限制他们的机会和资源，并导致社会不平等。
3. 环境隔离环境隔离是指将某一区域与周围环境隔离开来，以便达到特定的目的。
在城市规划中，人们可能使用隔离带或绿化带来隔离高速公路和居民区，以减少交通噪音和污染。
隔离带还可以用于保护自然环境和野生动物栖息地。
4. 心理隔离心理隔离是指个体或群体感受到与其他人或周围环境的分离感。
这种隔离可能由于各种原因，例如社交焦虑、压力、孤独或自我保护机制而产生。
心理隔离可能导致个体的心理健康问题，如抑郁、社交退缩或自闭症。
三、隔离的影响和评价隔离既有积极的一面，也有消极的一面。
在某些情况下，隔离可以提供保护和安全，尤其是在面对病毒传播或社会动荡时。
了解隔离与非隔离电源优缺点及应用设计
了解隔离与非隔离电源优缺点及应用设计在产品设计时，倘若没有考虑应用环境对电源隔离的要求，产品到了应用时就会出现因设计方案的不当导致的系统不稳定，甚至出现高压损坏后级负载的情况，以及出现危害人身财产安全的情况。
因此产品设计是否需要隔离至关重要。
1、隔离电源：电源的输入回路和输出回路之间没有直接的电气连接，输入和输出之间是绝缘的高阻态，没有2、非隔离电源：输入和输出之间有直接的电流回路，例如，输入和输出之间是共地的。
以隔离的反激一、隔离电源与非隔离电源的优缺点二、隔离电源与非隔离电源的选择1、隔离电源系统前级的电源，为提高抗干扰性能，保证可靠性，一般用隔离电源；对安全有要求的场合，如需接市电的AC-DC，或医疗用的电源和白色家电，为保证人身的安全，必须用隔离电源，如对于远程工业通信的供电，为有效降低地电势差和导线耦合干扰的影响，一般用隔离电源为每个通信节点单独供电。
对于工作电压低于36V，采用三、隔离四、总结本文介绍了隔离电源和非隔离电源的区别，以及各自的优缺点、适应场合，以及隔离电源的选型注意事项，希望工程师在产品设计时能以此为参考，正确应用电源在产品的研发中，以及在产品出现故障后，快速定位问题所在。
而在隔离DC-DC电源方面，ZLG致远电子自主研发、生产的隔离电源模块已有近20年的行业积累，目前产品具有宽输入电压范围，隔离1000VDC、1500VDC、3000VDC及6000VDC等多个系列，封装形式多样，兼容国际标准的SIP、DIP等封装。
同时ZLG致远电子为保证电源产品性能建设了行业内一流的测试实验室，配备最先进、齐全的测试设备，全系列隔离DC-DC电源通过完整的EMC测试，静电抗扰度高达4KV、浪涌抗扰度高达2KV，可应用于绝大部分复杂恶劣的工业现场，为用户提供稳定、可靠的电源隔离解决方案。
隔离与非隔离的区别
隔离与非隔离的区别主要在于隔离稳压器输入电路与输出电路是不共地的，而非隔离式的是共地的。
一般来说，非隔离的都有原边和副边的电感绕组，而隔离式的只有单个的电感。
在大功率和对地线干扰防护要求比较高的时候使用隔离式的，在比较简单和体积要求比较紧张的场合使用非隔离式的。
线性电源如果是指线性调整输出模块(LDO)，那么这个线性模块一定是非隔离式的，所以电源芯片是否是隔离稳压器与线性电源和开关电源没有关系。
隔离与非隔离都是开关电源中的两种大的分类隔离与非隔离的区别主要在于隔离稳压器输入电路与输出电路是不共地的，而非隔离式的是共地的。
一般来说，非隔离的都有原边和副边的电感绕组，而隔离式的只有单个的电感。
在大功率和对地线干扰防护要求比较高的时候使用隔离式的，在比较简单和体积要求比较紧张的场合使用非隔离式的。
线性电源如果是指线性调整输出模块(LDO)，那么这个线性模块一定是非隔离式的，所以电源芯片是否是隔离稳压器与线性电源和开关电源没有关系。
隔离与非隔离都是开关电源中的两种大的分类。
下面的资料可以供你参考,你就很明白知道电源模块隔离和非隔离的区别了.在你在选择隔离和非隔离电源模块时,要很清楚的了解你对电源的需求,和可靠性.隔离模块的可靠性高,但成本高,效率差点.非隔离模块的结构很简单,成本低,效率高,安全性能差.串行通信总线通过RS-232、RS-485和控制器局域网(CAN)等物理网络传送数据,应用领域涉及工业过程控制、供电电源调节(稳压)以及计算机间的点对点通信.这些相互连接的系统每个都配备有自己的电源,而且各系统之间往往间隔较远.正因为如此,我们通常需要采取电气隔离措施来确保系统的物理安全,并且需要切断接地回路,来保护系统免受瞬态高电压冲击,同时减少信号失真.隔离可以保护系统免受由线路电涌或接地回路引起的高电压和大电流损害,这种情况在包含多个接地通路的系统中极有可能发生.各系统被长线缆相隔,它们的地电势可能并不相等,因此两个系统之间会产生地电流.如果不采取隔离措施,这个电流将会在系统中引入噪声、降低测量精度甚至毁坏系统元件.工业环境中,电机的启动和关闭、静电放电或近距离雷击都会把电流通过感应耦合到长距离线缆中,从而引起地电位发生快速改变,这种变化经常高达数百甚至数千伏.当这类现象发生时,远端系统期望获得的逻辑电平开关信号就会被迭加在一个参考其本地地电位的高电压之上.如果没有采取隔离措施,这个电压将破坏信号甚至损害系统.如果与总线连接的所有器件都只参考同一个地,那么系统将免受这种破坏性能量的影响,而将器件隔离则可以防止接地回路和电涌的发生.CAN总线采用平衡的两线差分接口,典型工作电压为3V或5V,在某些工业控制领域,由于现场情况十分复杂,各个节点之间存在很高的共模电压.虽然CAN总线具有一定的抗共模干扰的能力,但当共模电压高于接收器的极限电压,接收器就再也无法正常工作了,严重时甚至会烧毁芯片和仪器设备.为了做到系统间的完全隔离,所有信号线和电源都必须进行隔离.通过光耦将信号隔离,隔离式直流/直流(DC/DC)转换器可以提供电源隔离.C&D公司超小型单或双输出的1W DC/DC转换器,比同类的产品尺寸小36%,是目前全球最小的隔离模块.NKA(双输出)和NKE(单输出)转换器以单列直插式封装,尺寸分别是0.65×0.23×0.30英寸和0.45×0.24×0.29(6mm*11.5mm*7.46mm)英寸. 该转换器有3.3V、5V或12V输入和3.3V、5V、9V、12V或15V输出.绝缘电压是3000Vdc. 两种转换器效率高达82%,输出全额定功率,工作温度范围-40~+85℃,无需外加散热片,工作时无需外部元件.NME系列产品,采用SIP4和DIP8封装,输入电压有5V、12V、24V、48V,输出电压有5V、9V、12V、15V,尺寸是6mm*11.5mm*10mmNMV系列产品,采用SIP7和DIP14封装,单双路输入,输入电压有5V、12V、24V、48V,输出电压有5V、9V、12V、15V,尺寸是6mm*19.5mm*10mmC&D 拥用领先的制造技术;全球微功率最全面的厂商之一;微功率电源模块欧洲市场占有率一直在30%以上C&D Technologies公司,纽约股票交易所代码是(NYSE:CHP),是全球领先的DC/DC模块电源转换器、电感和变压器制造商,也是全球最大的微功率DC/DC电源模块转换器供应商,全球第二大DC/DC电源模块(模块电源)供应商.全球电源标准品最多的厂商,为客户提供一步到位的服务.电源品牌包括C&D,Datel,Newport,Celestica Power System.上海和广州者有生产基地,交货快,价格好.C&D Technologies微功率DC-DC隔离电源模块型号有NME/NKE/NKA/NMA/NMR/NMS/NDL/LME系列等微功率电源模块(0.25W~3W): 欧洲市场一直占有率在30%以上标准输入,输出电压有 3.3V/5V/9V/12V/15V/24V/48V/72V;隔离电压高达8KV工业标准SIP和DIP封装,高效率单,双和三组输出系列产品在表贴设计上可以生产功率达2W的SMD产品,还可以提供多种特定用途的8KV安全隔离的转换产品;产品系列有NME/NKE/NKA/NMA/NMR/NMS/NDL/LME等C&D Technologies微功率系列DC-DC隔离电源模块主要应用在工业仪器仪表,医疗仪器,通讯系统,工业自动化以及数据通讯接口方面,如RS485/RS232总线,CAN-BUS总线,DMX512信号隔离等。
LED中驱动电源隔离与非隔离区别
LED中驱动电源隔离与非隔离区别目前在一般的led照明市场上，存在非隔离设计和隔离型驱动电源之分。
非隔离设计仅限于双绝缘产品，例如灯泡的替代产品，其中LED和整个产品都集成并密封在非导电塑料中，因此，最终用户并没有任何触电的危险。
二级产品都是隔离型的，价格相对比较昂贵，但在用户可以接触到LED和输出接线的地方（通常在LED照和路灯照明应用的情况下），这种产品必不可少。
带隔离变压器或者电气隔离的LED驱动电源意味着LED可以直接用手接触而不会触电。
而无隔离变压器的LED驱动电源虽仍可以借助防护外壳实现部分机械绝缘，但此时的LED在工作时并不能直接接触。
绝缘型灯泡在今后将成为主流。
物理设计决定着驱动器是隔离式还是非隔离式。
安全规则通常要求使用两个独立的隔离层。
设计师可以选择两种物理隔离层，即塑料散光罩和玻璃护罩，并使用非隔离式电源。
如果物理隔离成本太高、存在机械困难或者吸收太多光，就必须在电源中解决电气隔离问题。
隔离式电源通常要比同等功率水平的非隔离式电源大一些。
照明灯设计师必须在他们所设计的每款产品中进行大量的成本及设计优化工作。
由于适用于不同的应用，是采用隔离的绝缘变压器还是采用隔离的防护灯罩外壳，设计者在不同的角度考虑永远会有不同的见解。
通常，他们会从多方面去分析，例如成本与制造工艺、效率和体积、绝缘可靠性和安全规范的要求，等等。
带变压器的驱动成本较高，但也相应让LED灯具变得更加实用，能够满足终端用户偶然接触LED的需要。
当白炽灯玻璃外壳很容易被损坏时，一个E27型号的普通灯泡可被替换成为LED灯。
此外，在工业区或者是办公设备应用中的灯具并不需要接触到终端用户，如路灯和商场照明，这时的LED灯也确实需要隔离变压器。
作为一个让最终用户能安全使用的产品，一定会考虑绝缘与隔离的可靠性。
作为完整的产品，产品表面使用者能接触到的部分一定要经过隔离，不能让人触电。
而从产品整个系统而言，隔离是不可避免的，区别只是设置隔离的位置不同。
隔离电源与非隔离电源的区别优缺点
隔离电源与非隔离电源的区别优缺点
隔离电源和非隔离电源
隔离电源是使用变压器将220V电压通过变压器将电压降到较低的电压，然后再整流成直流电输出供电脑使用。
因为变压器的主线圈承受220V电压，次级线圈只承受输出的低交流电压，并且主次线圈之间并不直接连接，所以称为隔离电源
非隔离电源是用220V直接输入到电子电路，在通过电子元件降压输出，输入输出是通过电子元件直接连接的，所以称非隔离电源；
两者从表面上看就是有无变压器的区别。
但请注意，有些厂家为节省成本，采用在主线圈上直接抽头提取低电压的办法，这种办法看似有变压器，实际没有次级线圈，不能算是隔离电源！
隔离电源的优点是：不会对人体造成威胁，宽电压表现很好，非隔离的现在也很成熟，电压范围略比隔离的差些，电压范围在110V-300V之间，而隔离电源能做到60-300V。
高低电流很均匀隔离型驱动安全但效率较低，非隔离型驱动效率较高，应按实际使用的要求来选隔离型还是非隔离型驱动。
就电路结构而言：目前的隔离型方案多是AC/DC的反激式(Flyback)电路方案，因此相对电路较复杂、成本较高。
非隔离型基本是采用DC/DC的升压（Boost）或降压（Buck）电路，则相对电路较简单，因而成本也相对较低。
恒流精度：隔离型可以做到±5%以内，而非隔离型则很难做到。
在应用领域：目前在以市电为输入电源的LED灯具中（特别是驱动与光源一体的灯具），本着安全第一的原则，基本已不再采用非隔离型方案。
但也有例外，LED日光灯管由于受到结构和空间的制约，仍还用非隔离型方案。
在低压供电的LED灯具中，以效率和成本优先的原则，非隔离型方案是最佳的选择。
电源隔离与非隔离的概念与优缺点
电源隔离与非隔离的概念与优缺点
在给嵌入式系统设计电源电路，或选用成品电源模块时，要考虑的重要问题之一就是用隔离还是非隔离的电源方案。
在进行讨论之前，我们先了解下隔离与非隔离的概念，及两者的主要特点。
一、电源隔离与非隔离的概念
电源的隔离与非隔离，主要是针对开关电源而言，业内比较通用的看法是：
1、隔离电源：电源的输入回路和输出回路之间没有直接的电气连接，输入和输出之间是绝缘的高阻态，没有电流回路。
2、非隔离电源：输入和输出之间有直接的电流回路，例如，输入和输出之间是共地的。
隔离电源示意图如图所示。
解析隔离与非隔离LED驱动电源的优缺点
解析隔离与非隔离LED驱动电源的优缺点目前在一般的LED照明市场上，存在非隔离设计和隔离型驱动电源之分。
非隔离设计仅限于双绝缘产品，例如灯泡的替代产品，其中LED和整个产品都集成并密封在非导电塑料中，因此，最终用户并没有任何触电的危险。
二级产品都是隔离型的，价格相对比较昂贵，但在用户可以接触到LED和输出接线的地方(通常在LED照明和路灯照明应用的情况下)，这种产品必不可少。
解析驱动电源的隔离与非隔离带隔离变压器或者电气隔离的LED驱动电源意味着LED可以直接用手接触而不会触电。
而无隔离变压器的LED驱动电源虽仍可以借助防护外壳实现部分机械绝缘，但此时的LE D在工作时并不能直接接触。
绝缘型灯泡在今后将成为主流物理设计决定着驱动器是隔离式还是非隔离式。
安全规则通常要求使用两个独立的隔离层。
设计师可以选择两种物理隔离层，即塑料散光罩和玻璃护罩，并使用非隔离式电源。
如果物理隔离成本太高、存在机械困难或者吸收太多光，就必须在电源中解决电气隔离问题。
隔离式电源通常要比同等功率水平的非隔离式电源大一些。
照明灯设计师必须在他们所设计的每款产品中进行大量的成本及设计优化工作。
由于适用于不同的应用，是采用隔离的绝缘变压器还是采用隔离的防护灯罩外壳，设计者在不同的角度考虑永远会有不同的见解。
通常，他们会从多方面去分析，例如成本与制造工艺、效率和体积、绝缘可靠性和安全规范的要求，等等。
带变压器的驱动成本较高，但也相应让L ED灯具变得更加实用，能够满足终端用户偶然接触LED的需要。
当白炽灯玻璃外壳很容易被损坏时，一个E27型号的普通灯泡可被替换成为LED灯。
此外，在工业区或者是办公设备应用中的灯具并不需要接触到终端用户，如路灯和商场照明，这时的LED 灯也确实需要隔离变压器。
逆变器问题 隔离与非隔离---2011.02.20
逆变器问题—隔离与非隔离Part 1: 简要描述通常情况下，光伏电站结构为：电池板阵列发出直流电，逆变并处理成合适的交流电后，并入电网。
逆变器是隔离式还是非隔离式的取决于逆变器中是否有变压器。
简言之，隔离和非隔离的区别在于有没有变压器。
隔离式逆变器因为有了变压器，所以效率做不上去，非隔离式的逆变器效率高，所以未来的趋势可能会往非隔离式发展。
逆变器中的变压器的作用：1.变压器可减小电磁噪声（只有很好的正弦波才能通过变压线圈），提高电磁兼容性；2.使变压器副边（即电网所在的一侧）浮地，即与大地物理隔离，不构成回路，安全性高；3.可以改变输出电压；4.去掉逆变器输出中的直流成分。
加入变压器后，逆变器的体积增大，成本提高；此外，变压器在工作过程中发热，会损失昂贵的光伏电能，这也是逆变器中损耗较大的一块。
【变压器使用时输入的一侧为原边，通过电磁感应形成电压的一侧为副边，比如一个将220V变成5V的变压器，220V的一侧为原边，5V的一侧为副边。
】总结而言，隔离式逆变器的特点：实现起来比较容易；变压过程中的电能损耗使得逆变器的效率受到限制；因包含变压器，逆变器的体积大，重量高，成本高。
非隔离式与此相反，效率比较高，体积小，重量轻，成本低，但因为未跟电网隔离，存在安全隐患。
Part 2：电路结构隔离分为工频隔离和高频隔离；非隔离为直接逆变型。
A.工频隔离逆变器（工频：家用频率，几十赫兹）直流电逆变成交流电后经过低频变压器并入电网。
B.高频隔离逆变器直流电逆变成交流电后经过高频变压器，再经两次逆变后并入电网。
C.非隔离逆变器直流电先升压，逆变成交流电后再并入电网。
高速开关三极管加一个电感可以实现直流升压(见电路图中set-up converter，物理原理为：高速开关三极管使得电路中的电流迅速改变着，电流变化得越快，电感产生的电压越高，由此可实现直流升压)。
Part 3：太阳能逆变器各级对系统损耗、系统尺寸、系统成本贡献可以看出，变压器是系统损耗和成本的主要贡献者。
隔离电源与非隔离电源对比分析
隔离电源与非隔离电源对比分析一、定义与工作原理：1.隔离电源：隔离电源是一种将输入与输出部分完全隔离的电源设计。
输入与输出两部分之间没有直接的电气连接，通过高频变压器等隔离器件进行间接转换。
由于输入与输出之间没有直接连接，因此隔离电源能够有效地防止电气干扰的传递，提供更高的安全性。
2.非隔离电源：非隔离电源指输入与输出之间存在电气连接的电源设计。
输入与输出之间的连接通常通过变压器的共用绕组或连接元器件实现。
因此，非隔离电源在设计上相对简单，成本也较低。
二、比较分析：1.安全性：隔离电源可以提供更高的安全性。
其输入与输出部分完全隔离，并且通常具有更高的耐压能力，能够有效地避免触电、电击等安全事故的发生。
而非隔离电源由于输入与输出之间存在电气连接，安全性相对较低。
2.绝缘与电气干扰：隔离电源的输入与输出部分之间完全隔离，能够有效地避免电气干扰的传递。
同时，隔离电源通常具有较好的绝缘性能，能够保护用户免受电器绝缘故障的危害。
非隔离电源由于输入与输出电气连接，电气干扰较难防止。
3.特定应用需求：在一些特殊的应用场景中，隔离电源具有一些独特的优势。
例如，在医疗领域，隔离电源可以提供更可靠的电气安全性。
在电力系统中，隔离电源可以用于提供绝缘保护和浮动电源的特殊需求。
非隔离电源的特点在于设计简单、成本低廉，适用于一般的家用电器等场景。
4.成本：非隔离电源由于设计相对简单，通常成本较低。
而隔离电源由于需要使用隔离器件等特殊元器件，造价较高。
5.外部噪音与电磁兼容性：在外部噪音和电磁兼容性方面，由于隔离电源能够提供更好的电气隔离性能，因此相对非隔离电源来说，具有更好的抗干扰能力。
三、适用场景：1.隔离电源适用于对安全性要求较高的场景，如医疗设备、实验室设备等领域。
在这些场景中，对电气安全性的要求较高，要确保用户的人身安全以及设备的长期稳定性。
2.非隔离电源适用于一般的家用电器、电子产品等场景。
对安全性要求相对较低，而更注重成本与性能的均衡。
逆变器问题 隔离与非隔离---2011.02.20
逆变器问题—隔离与非隔离Part 1: 简要描述通常情况下，光伏电站结构为：电池板阵列发出直流电，逆变并处理成合适的交流电后，并入电网。
逆变器是隔离式还是非隔离式的取决于逆变器中是否有变压器。
简言之，隔离和非隔离的区别在于有没有变压器。
隔离式逆变器因为有了变压器，所以效率做不上去，非隔离式的逆变器效率高，所以未来的趋势可能会往非隔离式发展。
逆变器中的变压器的作用：1.变压器可减小电磁噪声（只有很好的正弦波才能通过变压线圈），提高电磁兼容性；2.使变压器副边（即电网所在的一侧）浮地，即与大地物理隔离，不构成回路，安全性高；3.可以改变输出电压；4.去掉逆变器输出中的直流成分。
加入变压器后，逆变器的体积增大，成本提高；此外，变压器在工作过程中发热，会损失昂贵的光伏电能，这也是逆变器中损耗较大的一块。
【变压器使用时输入的一侧为原边，通过电磁感应形成电压的一侧为副边，比如一个将220V变成5V的变压器，220V的一侧为原边，5V的一侧为副边。
】总结而言，隔离式逆变器的特点：实现起来比较容易；变压过程中的电能损耗使得逆变器的效率受到限制；因包含变压器，逆变器的体积大，重量高，成本高。
非隔离式与此相反，效率比较高，体积小，重量轻，成本低，但因为未跟电网隔离，存在安全隐患。
Part 2：电路结构隔离分为工频隔离和高频隔离；非隔离为直接逆变型。
A.工频隔离逆变器（工频：家用频率，几十赫兹）直流电逆变成交流电后经过低频变压器并入电网。
B.高频隔离逆变器直流电逆变成交流电后经过高频变压器，再经两次逆变后并入电网。
C.非隔离逆变器直流电先升压，逆变成交流电后再并入电网。
高速开关三极管加一个电感可以实现直流升压(见电路图中set-up converter，物理原理为：高速开关三极管使得电路中的电流迅速改变着，电流变化得越快，电感产生的电压越高，由此可实现直流升压)。
Part 3：太阳能逆变器各级对系统损耗、系统尺寸、系统成本贡献可以看出，变压器是系统损耗和成本的主要贡献者。
解析：LED电源隔离驱动与非隔离驱动的区别
从产品整个系统而言，隔离是不可避免的，区别只是设置隔离的位置不同。有些设计者裼酶衾氲谋溲蛊魃杓疲因此他们可以简 化散热和灯罩的设计。如果用非隔离的驱动设计，在灯壳等结构上就必须考虑可靠的绝缘要求。
注意：作为电源驱动，隔离与非隔离的方案一直都同时存在。
缘于上述几点，这两种架构的电源各有优势，非隔离电源侧重于较高的功率因数及效率，减少了能源的损耗，而隔离电源重视 生命的安全和日光灯整体的使用安全性，在功率因数及效率方面略逊于非隔离电源，不同场合和不同使用环境，不同的电源类 型没有硬性规定。
2.电性能
再从性能上说，隔离电源的优点是：不会对人体造成威胁，宽电压表现很好，非隔离的现在也很成熟，电压范围略比隔离的差 些，电压范围在110V-300V之间，而隔离电源能做到60-300V。高低电流很均匀。隔离型驱动安全但效率较低，非隔离型驱动 效率较高，应按实际使用的要求来选隔离型还是非隔离型驱动。
所以要通过安规认证，比如3C、UL、CE等，非隔离就麻烦，一般生产厂家没有绝对的设计技术实力，一般不好通过。因为 绝缘及爬电距离不够，只能从灯具物理结构设计了。灯管是可以接受的，也有全塑的，比如，通常LED和铝散热器之间的绝缘 也就靠铝基板的印u板的薄膜绝缘。虽然这个绝缘层可以耐2000V高压，但有时螺丝孔的毛刺会产生所谓的爬电现象，使得难 以通过CE认证。
隔离与非隔离的区别
隔离与非隔离的区别电路隔离的好处，大概很多筒子都能说出一二，但具体到某类应用，隔离能带来的好处、缺点到底有哪些？或许很多筒子不清楚，这里转发一篇文章，详细解释了隔离与非隔离的区别，顺带分享咱们而定iCoupler隔离技术及解决方案~隔离与非隔离的区别主要在于隔离稳压器输入电路与输出电路是不共地的，而非隔离式的是共地的。
一般来说，非隔离的都有原边和副边的电感绕组，而隔离式的只有单个的电感。
在大功率和对地线干扰防护要求比较高的时候使用隔离式的，在比较简单和体积要求比较紧张的场合使用非隔离式的。
线性电源如果是指线性调整输出模块(LDO)，那么这个线性模块一定是非隔离式的，所以电源芯片是否是隔离稳压器与线性电源和开关电源没有关系。
隔离与非隔离都是开关电源中的两种大的分类。
下面的资料可以供你参考，你就很明白知道电源模块隔离和非隔离的区别了。
在你在选择隔离和非隔离电源模块时，要很清楚的了解你对电源的需求，和可靠性。
∙隔离模块的可靠性高，但成本高，效率差点。
∙非隔离模块的结构很简单，成本低，效率高，安全性能差。
∙串行通信总线通过RS-232、RS-485和控制器局域网(CAN)等物理网络传送数据，应用领域涉及工业过程控制、供电电源调节(稳压)以及计算机间的点对点通信。
这些相互连接的系统每个都配备有自己的电源，而且各系统之间往往间隔较远。
正因为如此，我们通常需要采取电气隔离措施来确保系统的物理安全，并且需要切断接地回路，来保护系统免受瞬态高电压冲击，同时减少信号失真。
隔离可以保护系统免受由线路电涌或接地回路引起的高电压和大电流损害，这种情况在包含多个接地通路的系统中极有可能发生。
各系统被长线缆相隔，它们的地电势可能并不相等，因此两个系统之间会产生地电流。
如果不采取隔离措施，这个电流将会在系统中引入噪声、降低测量精度甚至毁坏系统元件。
工业环境中，电机的启动和关闭、静电放电或近距离雷击都会把电流通过感应耦合到长距离线缆中，从而引起地电位发生快速改变，这种变化经常高达数百甚至数千伏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED驱动电源的隔离与非隔离的区别
时间：2012-08-07 来源：作者：
关键字：LED隔离驱动电源与非
据悉，目前在一般的LED照明市场上，存在非隔离设计和隔离型驱动电源之分。
非隔离设计仅限于双绝缘产品，例如灯泡的替代产品，其中LED和整个产品都集成并密封在非导电塑料中，因此，最终用户并没有任何触电的危险。
二级产品都是隔离型的，价格相对比较昂贵，但在用户可以接触到LED和输出接线的地方(通常在LED照明和路灯照明应用的情况下)，这种产品必不可少。
带隔离变压器或者电气隔离的LED驱动电源意味着LED可以直接用手接触而不会触电。
而无隔离变压器的LED驱动电源虽仍可以借助防护外壳实现部分机械绝缘，但此时的LED
在工作时并不能直接接触。
绝缘型灯泡在今后将成为主流
物理设计决定着驱动器是隔离式还是非隔离式。
安全规则通常要求使用两个独立的隔离层。
设计师可以选择两种物理隔离层，即塑料散光罩和玻璃护罩，并使用非隔离式电源。
如果物理隔离成本太高、存在机械困难或者吸收太多光，就必须在电源中解决电气隔离问题。
隔离式电源通常要比同等功率水平的非隔离式电源大一些。
照明灯设计师必须在他们所设计的每款产品中进行大量的成本及设计优化工作。
由于适用于不同的应用，是采用隔离的绝缘变压器还是采用隔离的防护灯罩外壳，设计者在不同的角度考虑永远会有不同的见解。
通常，他们会从多方面去分析，例如成本与制造工艺、效率和体积、绝缘可靠性和安全规范的要求，等等。
带变压器的驱动成本较高，但也相应让LED灯具变得更加实用，能够满足终端用户偶然接触LED的需要。
当白炽灯玻璃外壳很容易被损坏时，一个E27型号的普通灯泡可被替换成为LED灯。
此外，在工业区或者是办公设备应用中的灯具并不需要接触到终端用户，如路灯和商场照明，这时的LED灯也确实需要隔离变压器。
作为一个让最终用户能安全使用的产品，一定会考虑绝缘与隔离的可靠性。
作为完整的产品，产品表面使用者能接触到的部分一定要经过隔离，不能让人触电。
而从产品整个系统而言，隔离是不可避免的，区别只是设置隔离的位置不同。
有些设计者采用隔离的变压器设计，因此他们可以简化散热和灯罩的设计。
如果用非隔离的驱动设计，在灯壳等结构上就必须考虑可靠的绝缘要求。
因此作为电源驱动，隔离与非隔离的方案一直都同时存在。
中国LED驱动电源制造商们可能面对的主要挑战是找到低成本的AC/DC驱动器，从而满足在低成本电源系统中实现更严格的功率因子和效率表现。
未来，在空间受限且存在散热困难的系统(比如LED灯具)中使用高质量、高可靠性的电源，将不再免费。
然而，在最终用户使用过许多某款寿命在10,000小时左右的灯泡之前，要想证明其质量高是相当困难的事情。
基于变压器的隔离型LED驱动电源将是主流
隔离和非隔离LED驱动电源方案各有优缺点。
业内人士认为，ClassII将是主流，因为它简化了LED散热问题。
ClassI或II系统依赖接地系统，在大多数情况下，跟安装地点很有关系。
ClassII较常见，它要求双级或加强型隔离，也即需要变压器磁性绕组、绝缘带和物理隔绝。
ClassI系统要求一个接地外壳和(或)机械障碍，而这时ClassII系统不需要的。
目前有好几个趋势正在推动LED照明市场的发展。
首先是高亮度LED效率的不断改善和非常高效率的高可靠性恒流LED驱动电源的不断涌现，其次是全球立法禁止白炽灯照明(由于其低效率)和CFL节能灯的逐步淡出(如果打破的话，它会流出对环境有害的水银)。
这些
因素综合起来正使得LED照明成为一个长期的发展趋势。
当然，低系统成本(包括LED、热管理系统和LED驱动器)永远是消费者广泛采用LED通用照明的推动力。
事实上，在很多LED照明产品中，失效是一个常见现象，大多数是因为电源的失效，而不是LED的失效。
在设计层面上，这意味着OEM必须变成系统热设计的专家。
LED提供高效率，但它们也比白炽灯或节能灯产生更多的传导热量。
由于许多LED照明应用封闭在一个很小的空间里，很难用通风的办法来散热。
如果没有仔细的热设计，LED和电源驱动电路很容易因为高温而退化或永久失效。
