电气检测技术知识点汇总
电气测量知识点
电气测量知识点电气测量是电气工程中非常重要的一部分，它涉及到电流、电压、功率、电阻等多个方面的测量。
在电气工程领域，测量准确性和稳定性对于工程设计和运行都至关重要。
本文将以“电气测量知识点”为主题，为读者介绍一些基本的电气测量知识。
1.测量基本单位在电气测量中，我们常常使用安培（A）、伏特（V）、欧姆（Ω）、瓦特（W）等单位来表示电流、电压、电阻和功率。
了解这些基本单位的定义和用途是进行电气测量的基础。
2.电流测量电流是指电荷在单位时间内通过导体的数量，通常用安培（A）来表示。
常见的电流测量方法包括直流电流测量和交流电流测量。
直流电流可以通过电流表进行测量，而交流电流则需要使用交流电流表进行测量。
3.电压测量电压是指单位电荷所具有的能量，通常用伏特（V）来表示。
电压测量是电气测量中最常见的一种测量。
常见的电压测量方法包括直流电压测量和交流电压测量。
直流电压可以通过电压表进行测量，而交流电压则需要使用交流电压表进行测量。
4.电阻测量电阻是指电流在通过导体时所遇到的阻碍，通常用欧姆（Ω）来表示。
电阻测量是电气测量中非常重要的一种测量。
常见的电阻测量方法包括直流电阻测量和交流电阻测量。
直流电阻可以通过欧姆表进行测量，而交流电阻则需要使用交流电阻表进行测量。
5.功率测量功率是指单位时间内能量的转移速率，通常用瓦特（W）来表示。
功率测量是电气测量中非常重要的一种测量。
常见的功率测量方法包括直流功率测量和交流功率测量。
直流功率可以通过功率表进行测量，而交流功率则需要使用交流功率表进行测量。
6.精度和误差在电气测量中，精度和误差是非常重要的概念。
精度是指测量结果与真实值之间的接近程度，而误差是指测量结果与真实值之间的差别。
我们在进行电气测量时，需要选择具有较高精度的仪器，并且要注意减小误差的产生。
7.测量电路在进行电气测量时，测量电路的设计和选择也非常重要。
不同的测量任务需要选择不同的测量电路，以确保测量的准确性和稳定性。
高低压成套电气检验专业知识汇总
高低压成套电气检验专业知识汇总简介高低压成套电气是一种电气设备，在现代工业、住宅和商业楼宇中被广泛使用。
它包括高压开关设备、变压器、低压开关设备等电气组件。
为了确保电气系统正常运行和安全性，需要进行定期检验。
本文将介绍高低压成套电气检验的专业知识，帮助检验人员正确操作。
标准和规范在高低压成套电气检验中，需要遵循一些标准和规范。
以下是一些主要的标准和规范：•GB/T7251-2005《低压成套开关设备和控制设备》•GB3804-2004《高压交流断路器》•GB16926-2018《高压交流电路断路器的特性和试验方法》•DL/T 593-2018《配电装置运行规程》这些标准和规范详细说明了测试的范围、方法、限制和其他重要信息。
检验步骤以下是在高低压成套电气检验中需要遵循的一些主要步骤：1.准备检验人员需要准备必要的设备和仪器，例如万用表、电流表、电压表等。
还需要确定好检测的点，例如电气设备的输入/output端子或控制面板等。
2.检查机械安装在进行电气性能测试前，需要先检查电气设备的机械安装是否正确。
检验人员需要注意以下几点：•确保电气设备的绝缘和接地问题•检查所有之前安装的连接器和电缆是否正确连接3.进行电气性能测试在电气性能测试中，检验人员需要对各项性能参数进行测试，例如：•电压、电流和功率的测试•绝缘测试•过载保护测试•开断能力测试•联动测试•分接开关测试4.记录测试结果检验人员必须记录所有测试结果和数据，并在必要时进行分类。
记录测试结果的目的是确保整个高低压成套电气系统的性能处于正常水平，以及为将来的测试提供详细记录。
5.检查测试结果最后，检验人员需要对测试结果进行比较和分析。
如果有任何不正常的结果，检验人员需要重新测试这些项目，以确保每个电气设备达到正确的标准。
高低压成套电气检验是一项重要的工作，它可以确保整个电气系统的正常运行和安全性。
检验人员需要遵循一些标准和规范，并准备必要的设备和仪器来进行测试。
《电气测试技术》-复习
电气测试技术—复习1、石英晶体为例简述压电效应产生的原理2、如图所示变压器式传感器差分整流电路全波电压输出原理图，试分析其工作原理。
3、证明①（线性）电位器式传感器由于测量电路中负载电阻R L 带来的负载误差％％＝100111100U U U 0L 0L ⨯⎥⎦⎤⎢⎣⎡+-⨯-=r)-mr(1δ，假设max x R R r =；L max R R m =。
4、试证明热电偶的中间导体定律5、由热电偶工作原理可知，热电偶输出热电势和工作端与冷端的温差有关，在实际的测量过程中，要对热电偶冷端温度进行处理，经常使用能自动补偿冷端温度波动的补偿电桥，如图所示，试分析此电路的工作原理6、测得某检测装置的一组输入输出数据如下：X 0.9 2.5 3.3 4.5 5.7 6.7Y 1.1 1.6 2.6 3.2 4.0 5.0试用最小二乘法拟合直线，求其线性度和灵敏度7、霍尔元件采用分流电阻法的温度补偿电路，如图所示。
试详细推导和分析分流电阻法。
8、采用四片相同的金属丝应变片（K=2），将其贴在实心圆柱形测力弹性元件上。
力F＝1000kg。
圆柱断面半径r=1cm，E=2×107N/cm2,μ=0.3。
求：（1）画出应变片在圆柱上贴粘位置和相应测量桥路原理图；（2）各应变片的应变 的值，电阻相对变化量；（3）若U=6V，桥路输出电压U0；（4）此种测量方式能否补偿环境温度的影响，说明理由。
可以补偿温度误差。
－－＋－）（＝－－＝＝－＝－＝＝＝）（示。
）按题意可知，如图所（解：－－－－)4(mV 22.1U )R RR R (21U )R R R R R R R R (41U 31094.0k R R R R 1012.3k R R R R 1047.0SEF1056.110218.91000SE F 21221144332211042442241331144247231===⨯==⨯==⨯⨯=⨯⨯⨯⨯=∆∆∆∆∆∆ε∆∆ε∆∆μεεπεε9、一台变间隙式平板电容传感器，其极板直径D=8mm ，极板间初始间距d 0=1mm.，极板间介质为空气，其介电常数ε0=8.85×10-12F/m 。
电气测量技术基础知识与应用
电气测量技术基础知识与应用引言电气测量技术是现代电力系统中必不可少的一项技术，它对电能进行精准测量，为电力系统的运行和管理提供了重要依据。
本文将介绍电气测量技术的基础知识和应用，包括电压测量、电流测量、功率测量以及常见的电气测量仪表。
电压测量电压是电力系统中最基本的物理量之一，测量电压对于电力系统运行和管理至关重要。
常见的电压测量方法有直接测量法和间接测量法。
直接测量法常用的测量仪表有万用表和数字电压表，它们通过将测量的电压直接显示在仪表上。
间接测量法则是通过测量电路中的其他物理量，如电流和电阻，然后计算得到电压值。
电流测量电流是电力系统中流动的电荷数量，也是电力系统运行的重要指标。
电流测量通常使用测量仪表，如电流表和电阻箱。
电流表可以根据量程分为直流电流表和交流电流表，根据原理又可分为电磁式电流表、热电偶电流表和霍尔效应电流表等。
电阻箱也是常用的电流测量仪器，通过调节电阻箱的电阻值，将待测电流转化为可测得的电压值。
功率测量功率是电力系统中能量的转化和传输过程中的重要指标，测量功率可以全面了解电力系统的能源消耗和传输情况。
常见的功率测量方法有直接测量和间接测量两种。
直接测量法通过测量电压和电流的乘积得到功率值。
间接测量法则是先测量其他物理量，如电阻和电容，然后由这些值计算得到功率值。
常用的功率测量仪器有电力计和功率因数表。
电气测量仪表电气测量仪表是进行电气测量的重要工具，它们能够直接显示测量结果，并具有各种各样的功能。
常见的电气测量仪表有万用表、数字电压表、电流表和电源频率仪等。
万用表是一种多功能的仪表，可以进行电压、电流、电阻和功率等的测量。
数字电压表是一种高精度的电压测量仪表，可以直接显示测量的电压值。
电流表是专用测量电流的仪表，可以根据使用场合和需求选择合适的电流表。
应用领域电气测量技术广泛应用于各个领域，包括电力系统、工业生产、通信、航空航天等。
在电力系统中，电气测量技术用于测量电压、电流、功率、功率因数等参数，用于实时监测电力系统的运行情况。

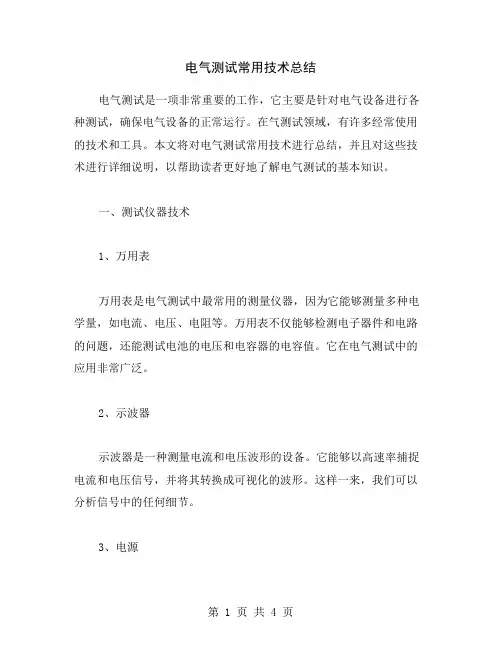

电气测试常用技术总结
电气测试常用技术总结电气测试是一项非常重要的工作，它主要是针对电气设备进行各种测试，确保电气设备的正常运行。
在气测试领域，有许多经常使用的技术和工具。
本文将对电气测试常用技术进行总结，并且对这些技术进行详细说明，以帮助读者更好地了解电气测试的基本知识。
一、测试仪器技术1、万用表万用表是电气测试中最常用的测量仪器，因为它能够测量多种电学量，如电流、电压、电阻等。
万用表不仅能够检测电子器件和电路的问题，还能测试电池的电压和电容器的电容值。
它在电气测试中的应用非常广泛。
2、示波器示波器是一种测量电流和电压波形的设备。
它能够以高速率捕捉电流和电压信号，并将其转换成可视化的波形。
这样一来，我们可以分析信号中的任何细节。
3、电源电源是一个为电气设备提供电力的设备。
它能够将交流电转换为直流，并提供稳定的电压和电流。
在电气测试中，我们常常需要一个电源来测试电路的电压和电流。
4、频谱分析仪频谱分析仪是一种可以测量频率和幅度的设备。
它可以将信号分解成频率分量，并显示各个频率的幅度大小。
这有助于我们分析信号，并了解信号的频率特性。
5、信号发生器信号发生器是一个可以产生各种波形的设备。
它可以产生正弦波、方波、三角波等。
通过改变波形参数，我们可以模拟各种信号，并测试电路的响应。
二、测试技术1、电阻测试电阻测试是电气测试中最基本的测试之一。
它通过测量电路中的电阻值来检测电路的问题。
我们可以使用万用表或LCR表来测试电阻值，以确保电路中没有短路或开路。
2、绝缘测试绝缘测试是一个用于检测电气设备绝缘性能的测试。
我们可以使用绝缘电阻测量仪来测试电气设备的绝缘电阻。
这可以确保电气设备的安全性，并防止电气事故的发生。
3、电源测试电源测试是用于测试电源的电压和电流值的测试。
我们可以使用万用表或电压表等工具来测试电源输出的电压和电流值。
这有助于我们了解电源的性能，并为电路的正常运行提供保证。
4、地线测试地线测试是用于检测电气设备接地性能的测试。
ADC电气检测技术总结
25
自动化学院
NUST
电气检测技术
(二) 逐次逼近式A/D转换器
转换时间：一般为几微秒到几十微秒，和处 理器的接口方便，在一些需要高速转换的场合应 用的极为普遍。 1、工作原理 逐次逼近式A/D转换器是反馈-比较式A/D器 件，采用零位式测量方式，即用已知的标准量逐 步逼近被测量，最后两者趋于0。 下图即为逐次逼近式ADC的工作原理图。
NUST
电气检测技术
采用脉冲技术计数，假设计数器的频率为f0， 同时假设在定时积分阶段，共获得N1个计数脉冲， 相应的，在定压积分阶段，共获得N2个计数脉冲， 所以可以得到有下两式的成立：
N 1 = T1 f 0
N 2 = T2 f 0
又： 可得：
' V INT + V INT = 0
⇒ T1Vi = T2V R
NUST
电气检测技术
这个采样过程的时间一定(由器件本身决定)， 假设采样的时间为T1，当采样阶段结束后，可以得 到积分器的输出电压值VINT为：
VINT
T1 1 T1 =− ∫ 0 Vi dt = − RC Vi RC
其中 Vi 为输入电压Vi在T1时刻内的平均值(如 果输入电压为直流电压时，平均值就为Vi)。
23
自动化学院
NUST
电气检测技术
(1) MCl4433 A／D转换器
抗干扰能力强，精度高(相当于11位二进制数)， 自动校零，自动极性输出，自动量程控制信号输出 动态字位扫描BCD码输出，单基准电压，外接元件 少，价格低廉。24脚双列直插式。
24
自动化学院
NUST
电气检测技术
主要技术指标
转换精度：十进制3位半(接近11位二进制) 电压量程：0～±1.999V和0～±199.9mV两档。 转换速率：3-10次／秒，相应外接时钟频率变 化范围为50KHZ～150KHZ。 输入阻抗：大于 100MΩ 基准电压：2V或200mV BCD码输出 工作电压范围：±4.5V-±8V，或9-16V
电气巡检知识点总结
电气巡检知识点总结一、电气设备巡检的概念和意义电气设备巡检是指对电气设备的运行状态、温度、振动、电流、电压、接地等参数进行定期检查和监测的一种常规性维护工作。
电气设备巡检旨在发现电气设备的故障隐患，及时进行维修和更换，以保障设备的正常运行，确保生产和使用的安全。
电气设备巡检的意义在于：1. 发现设备故障隐患，及时进行维修和更换，以保障设备的正常运行；2. 预防设备故障造成的生产事故和电气火灾；3. 提高设备的可靠性和安全性，延长设备的使用寿命；4. 降低设备维修和更换的成本。
二、电气设备巡检的内容和方法电气设备巡检的内容主要包括以下几个方面：1. 电气设备的运行状态和外观检查：主要包括设备外观是否完好、设备是否有异常噪音和异味、设备机构是否灵活等；2. 电气设备的电流、电压、电阻、绝缘等参数检测：主要针对设备的电气参数进行测量和检查，确保设备的电气参数正常；3. 电气设备的温度和振动检测：主要检测设备的温度和振动情况，发现异常情况及时进行处理；4. 电气设备的接地检测：主要检测设备的接地状态，确保设备的接地正常；5. 其他特殊检测：根据设备的具体情况，还可以进行其他特殊的检测，如设备的放电检测等。
电气设备巡检的方法主要包括：1. 目视检查：通过对设备的外观和运行状态进行目视检查，及时发现设备的异常情况；2. 仪器检测：通过使用各种仪器设备对电气参数、温度、振动、接地等进行检测，发现设备的异常情况；3. 红外线测温：通过使用红外线测温仪对设备的温度进行检测，发现设备的异常情况；4. 振动检测：通过使用振动检测仪对设备的振动进行检测，发现设备的异常情况；5. 其他特殊检测方法：根据设备的具体情况，可以采用其他特殊的检测方法，如放电检测。
三、电气设备巡检的注意事项进行电气设备巡检时，需要注意以下几个事项：1. 安全第一：在进行电气设备巡检时，必须严格遵守安全操作规程，确保巡检人员的人身安全；2. 仪器设备的合理使用：在进行电气设备巡检时，需要使用各种仪器设备进行检测，必须合理使用仪器设备，确保检测的准确性；3. 巡检记录的及时记录：在进行电气设备巡检时，巡检人员需要及时记录巡检情况，包括设备的运行状态、电气参数、温度、振动、接地等情况，以便后续分析和处理；4. 巡检结果的处理：在进行电气设备巡检后，需要对巡检结果进行分析和处理，及时对发现的问题进行维修和更换；5. 巡检周期的确定：针对不同的设备，需要确定不同的巡检周期，有的设备需要进行月度巡检，有的设备需要进行季度巡检，有的设备需要进行年度巡检。
电气测量课件基础知识
详细描述
电气测量可以根据被测量的性质和测量方式的不同， 分为直流测量和交流测量两类。其中，交流测量又可 以分为工频测量和变频测量。不同类型的测量有不同 的特点和应用场景。例如，直流测量主要用于测试电 池等直流电源的性能参数；交流测量主要用于测试电 气设备中的交流电路和元件的性能参数；变频测量则 主要用于测试变频器等高频电路的性能参数。
功率计
总结词
功率计是用于测量电器设备功率的仪器 。
VS
详细描述
功率计通过测量电流、电压和功率因数等 参数，可以计算出电器设备的实际功率。 功率计在电力系统和节能领域有广泛应用 ，可以帮助用户了解设备的能耗情况并进 行相应的节能措施。
示波器
总结词
示波器是一种用于观察电信号波形的仪器。
详细描述
示波器通过将电信号转换为可视波形，可以 帮助工程师和研究人员了解信号的特性。示 波器广泛应用于电子、通信、自动化等领域 ，对于信号调试、故障排查和科学研究具有 重要意义。在使用示波器时，需要根据被测 信号的特点选择合适的示波器和探头，以确 保测量的准确性和可靠性。
平均值法
通过计算一组数据的平均值来 消除随机误差的影响，适用于
具有随机性的数据。
最小二乘法
通过最小化数据点和回归线之 间的垂直距离来拟合数据，适 用于具有线性关系的数据。
滤波法
通过一定的算法过滤掉数据中 的噪声和干扰，提取出有用的 信号，适用于具有噪声和干扰 的数据。
插值法
通过已知的数据点来估算未知 点的值，适用于具有连续性和
详细描述
电气测量是利用各种测量设备或仪器，对电流、电压、电阻 、电容、电感等电气量进行测量的过程。通过测量，可以获 取电气参数的数据，从而评估电气设备的性能、状态和故障 诊断，为进一步的分析和处理提供依据。
电气测试技术复习
第一章 电磁量测试是指电学量和磁学量测量。
测量方式按测量结果的过程分为3类：直接测量（直接从实测数据中取得测量结果）、间接测量（通过测量一些与被测量有函数关系的量，通过计算得到测试结果）、组合测量（多次直接测量具有一定函数关系关系式的某些量的基础上，通过联立求解各函数的关系式，来确定被测量大小的方式）。
测量还可以分为：直读测量法、比较测量法。
电磁量测量的结果由测量单位和纯数组成。
量具：测量单位的整数倍或分数倍的复制体。
基准：最精密地复现或保存单位的物理现象或实物。
若基准是通过物理现象建立的称为自然基准；若基准是建立在实物上的称为实物基准。
基准器：保存基准值的实物体或装置。
标准电池：复现电压或电动势单位“伏特”的量具。
标准电阻：复现和保存电阻单位“欧姆”的量具。
两种主要电阻箱：接线式、开关式。
传感器：一种以一定精确度把被测量（主要是非电量）转换为与之有确定关系、便于应用的某种物理量（主要是电量）的测量装置。
3个组成部分：敏感元件、转换元件、转换回路。
传感器的特性是传感器的输入、输出关系。
分为静态特性和动态特性。
传感器的静态特性：被测量的值处于稳定状态时传感器的输出与输入关系。
静态性能指标有线性度、灵敏度、迟滞、重复性。
传感器的动态特性：在测量随时间变化的动态非电量时传感器输出与输入之间的关系。
等精度测量：在同一条件下所进行的一系列重复测量。
非等精度测量：在多次测量中，如对测量结果精确度有影响的一切条件不能完全维持不变的测量。
测量误差分为：系统误差（多次测量同一量值时绝对值和符号保持不变）、随机误差（偶然误差）（在同一测量条件下，多次测量同一量值时，绝对值和符号以不可预定的方式变化的误差）、粗大误差（超出规定条件下预期的误差）。
精度：反应测量结果与真值接近程度的量。
测量误差的表示方法：绝对误差（示值与被测量真值之间的差值）、相对误差（绝对误差与被测量的约定值之比）、粗大误差（最常用的统计判别法是3δ准则）第二章电测仪表按测量方式的不同，可分为直读式仪表和比较式仪表两大类。
电气工程-第六章电气检测技术 精品
图6—1 比例运算器法测量原理图
当Ad趋于无穷大时：
UO
U N RN
RX
电气工程概论
6.1 电磁参数的测量
2、积分运算器法
积分运算器法的原理如图6－2所示。该方法采用积分法，因此 适用于高阻的测量，测量精度可达0.1％
设脉冲的周期为Tc，N为脉冲的个数，则开门时间ΔT内的 计数值为ΔT＝NTc。
U UN T
冲击法的测量原理如图6－14所示。
图6—14 冲击法测量原理 (a)冲击原理图；(b)等效电路
电气工程概论
6.1 电磁参数的测量
线圈中感应的电动势为
此电动势将在测量回路中引起脉冲电流i(t)，设测量回路的总 电阻为R，总自感为L，其等效回路如图6-14(b) 所示，则有
(6-4) 为了找出磁通变化与通过冲击电流计电量之间的关系，我们将 式(6-4)两边同时对时间进行积分，得
6.1 电磁参数的测量
在t=0时合上开关，电感中的电流i将按指数曲线上升，其最 大值为I。从图中可看出，在开始阶段变化的曲线和t=0时刻的 切线基本重合。I’与i交点的横坐标为△T，从图中可知
T I
I 只要先测出电感线圈的直流电阻，并已知U便可计算出I，则 由测定的△T即可求得τ，从而计算出L=τR。
X
NX NT
3600
电气工程概论
6.1 电磁参数的测量
从上式中可以看出，该测量方法的精确度直接受时标频率的影响。 例如，精度要求为0.10。则要求T0/T≤0.10/3600,f0≥3600fx，即 当被测信号频率增大时，时标信号频率相应加大到3600倍。
当输入信号为正弦波或三角波时，必须首先经过整形变为方波信 号。转换时的门限电平的漂移会给测量带来较大的误差。
测电器知识点总结
测电器知识点总结一、基本原理1. 电路模型测电器的基本原理是根据电路模型对电学参数进行测量。
电路模型是用简单的电学元件（如电阻、电容、电感等）和电源（如电压源、电流源）组成的简化电路，用来描述真实电路的性能和特性。
通过对电路模型进行分析和计算，可以确定电路中各种电学参数的数值。
测电器通过将电路测试点接入到测量回路中，利用内部的测量电路和显示屏来实现对电路模型的测量和显示。
2. 测量原理测电器可以测量多种电学参数，其中包括电压、电流和电阻。
电压是指电路两个节点之间的电势差，是电动势产生的能量。
测电器可以通过将两个测试针接入到电路的两个节点上，利用测量电路中的电压计来测量电路的电压。
电流是指单位时间内通过导体横截面的电荷量，是描述电荷流动的物理量。
测电器可以通过将电流表接入到电路中，来测量电路的电流。
电阻是指电路中存在的阻碍电荷流动的物理特性，是描述电路阻抗的物理量。
测电器可以通过将电阻表接入到电路中，来测量电路的电阻。
3. 测量技术测电器的测量技术包括两种：电压测量和电流测量。
电压测量是通过将测量电路中的测量回路接入到被测电路中，并利用测量电路中的电压计对电压进行测量。
电流测量是通过将测量电路中的电流表接入到被测电路中，并利用测量电路中的电流表对电流进行测量。
在进行电压和电流测量时，需要注意选择合适的测量范围和功能，并且在测量前需要校准测电器，以保证测量结果的准确性。
二、结构和功能1. 结构测电器通常包括仪表部分和测量电路部分。
仪表部分是一个数字或模拟显示屏，用来显示测量结果。
测量电路部分包括电压测量电路、电流测量电路和电阻测量电路等，用来实现对电学参数的测量。
测电器通常还包括选择旋钮、功能按钮、测试针和连接线等附件，用来选择测量范围、调整功能、接入被测电路，以及连接外部设备。
2. 功能测电器通常具有多种功能，包括电压测量、电流测量、电阻测量、连续性测试、二极管测试、交直流电压测量、交直流电流测量、电容测量等。
电气工程中的无损检测技术
电气工程中的无损检测技术一、引言电气工程是一门涵盖了电力、电子、电机等多个领域的学科，其应用广泛而深入。
而在电气设备的运行与维护过程中，无损检测技术则发挥着重要的作用。
本文将探讨电气工程中常用的无损检测技术以及它们在实际应用中的意义。
二、X射线检测1. 原理与应用X射线检测是一种利用射线穿透物体进行缺陷检测的无损检测方法。
其原理是利用X射线在物体中的吸收率与物体组织密度之间的关系进行分析判断。
在电气工程中，X射线检测常被用于检测电缆中的绝缘层缺陷、金属管道中的腐蚀和焊缝质量等。
2. 优势与局限X射线检测具有高灵敏度、无破坏性等优点，可以发现细微的缺陷，适用于较厚的材料。
然而，它也存在辐射安全问题，对操作人员和环境构成潜在风险，因此在使用时需严格控制剂量和遵循相关规范。
三、磁粉检测1. 原理与应用磁粉检测是一种利用磁场漏磁现象来检测材料表层和近表层细微缺陷的无损检测方法。
在电气工程中，磁粉检测常用于检测电动机、发电机的线圈绝缘情况，以及铁芯中的裂纹、孔洞等缺陷。
2. 优势与局限磁粉检测具有操作简便、成本较低等优点。
它能够有效地检测到裂纹、孔洞等细小缺陷，但对非铁磁性材料敏感度较低，且只能用于金属材料的检测。
四、超声波检测1. 原理与应用超声波检测是一种利用超声波在物体中的传播与反射来检测缺陷的无损检测方法。
在电气工程中，超声波检测常用于检测变压器绝缘材料的声速、气泡和腐蚀缺陷，以及电缆绝缘层的厚度和完整性等。
2. 优势与局限超声波检测具有探测深度大、分辨率高等优点，并可对各种材料进行检测。
然而，它的应用受到材料的声阻抗差异和干扰声波等因素的限制，对操作人员的技术要求较高。
五、红外热像检测1. 原理与应用红外热像检测是一种利用物体自身的红外辐射来检测异常热源和表面温度的无损检测方法。
在电气工程中，红外热像检测常用于检测电缆、开关柜中的电气异常、过载和接触不良等问题。
2. 优势与局限红外热像检测具有实时性强、非接触性等优点，可以通过红外热象仪直接观察到异常热源。
电气检测专业知识
电气检测专业知识培训讲义一、安全1、安全电压按国家规定，正常条件下，36V以下为安全电压，但在金属容器内或在潮湿地方作业时，电压等级应降至24V以下为安全电压，所谓安全电压即人体直接接触时，对人体不能造成伤害的电压等级。
2、保护接地电阻、重复接地电阻、工作接地电阻、防雷接地电阻值有何规定？工作接地电阻值和保护接地电阻值不大于4 欧姆，重复接地电阻值不大于10 欧姆，防雷接地电脑阻值不大于30 欧姆。
3、验电A、高压验电高压验电中必须用专用高压验电电笔，并特别注意用相应电压等级的验电笔。
并严格按验电笔上的使用说明使用。
高压电气设备检修前，所有停电工作做完后，应再进行一次验电之后还要挂接地线或合接地开关，确认电源已停电后才能进行设备检修。
高压开关分断后，必须挂警示牌（有人检修，严禁送电）有锁死机构的要启用锁死机构，并由检修人员带走钥匙。
没有的要派专人看守。
B、低压验电检修部位已停电后，应先找一处确实有点的部分进行试验电笔，验电笔前端金属头应接触到带电体，手触到电笔尾端的金属圈，氖管亮说明有电，不亮则认为已停电，或用电压表测量，但不要立即用手去抓检测物，应用手指背轻触检修体金属部分，无电击现象再进行检修。
附近无验电笔及相应仪器时，万不得已的情况也可采用手指背触电方式确定线路是否带电（但注意线路或开关必须确认是低压设备或线路）。
同样，低压电气设备检修时，也应在开关上挂上“有人检修，禁止合闸”之类的标示语。
有必要时派专人看守。
设备检修前验电工作相当重要，这项工作直接关系到作业人员的人身安全，绝对不可忽视。
4、漏电断路器与空气开关的区别A、空气开关是我们平常的熟称，它正确的名称叫做空气断路器。
空气断路器一般为低压的，即额定工作电压为1Kv。
空气断路器是具有多种保护功能的、能够在额定电压和额定工作电流状况下切断和接通电路的开关装置。
它的保护功能的类型及保护方式由用户根据需要选定。
如短路保护、过电流保护、分励控制、欠压保护等。
电气测量知识点总结
电气测量知识点总结电气测量是电气工程领域中非常重要的一部分，它涉及到电力系统、电子设备、通信系统、自动化控制等多个方面。
电气测量是指用各种仪器设备对电气量进行测量、监测和分析的过程。
它对于确保电气设备正常运行、提高能源利用效率、保障电力系统的安全稳定运行等方面有着非常重要的作用。
下面将对电气测量中的一些重要知识点进行总结。
一、电压测量电压是电路中的一个基本参数，它是描述电势差的物理量，单位是伏特（V）。
用于测量电压的仪器有模拟示波器、数字示波器和数字电压表等，其中数字电压表是最常用的一种。
在使用数字电压表进行测量时，需要注意选择合适的量程和交、直流电压档位，并且在接线时要注意极性的正确连接。
二、电流测量电流是电路中另一个基本参数，它是描述电荷在单位时间内通过导体横截面的物理量，单位是安培（A）。
常用的电流测量仪器有电流表和电流钳，电流表可以测量直流电流和交流电流，而电流钳仪表适合于测量较大的电流。
在使用电流表进行测量时，需要合理选择电流档位，并且要确保接线正确，以免对测量结果产生误差。
三、电阻测量电阻是电路中的另一个重要参数，它是描述导体对电流的阻碍作用的物理量，单位是欧姆（Ω）。
常用的电阻测量仪器有多用表、万用表和数字电阻表等。
在进行电阻测量时，需要注意一些影响测量结果的因素，比如电阻的温度、连接线的接头等，需要对这些因素进行校正以确保测量结果的准确性。
四、功率测量功率是电路中的另一个重要参数，它是描述电流通过电路时所做的功的物理量，单位是瓦特（W）。
常用的功率测量仪器有电能表和功率表等。
在进行功率测量时，需要考虑电压、电流的相位关系以及功率因数等因素，要根据具体情况选择合适的仪器进行测量。
五、信号测量信号测量是电气测量领域中的一个重要方面，涉及到模拟信号和数字信号的测量。
常用的信号测量仪器有示波器、频谱仪、信号发生器和计时器等。
在进行信号测量时，需要注意信号的频率、幅值、波形等参数，并且要结合具体的测量要求进行合适的选择和设置。
电气设备检测技术
电气设备检测技术概述电气设备检测技术是在电气设备制造、运维和维修过程中，通过采用各种科学的检测手段和技术，对电气设备的安全、性能和可靠性进行监测和检测的一项技术。
电气设备作为重要的能源转换和传输工具，在各行各业中广泛应用，其安全和可靠性对于生产和生活的顺畅发展影响重大。
因此，电气设备检测技术的发展十分重要。
检测技术分类1.监测技术：监测技术是指通过检测电气设备运行过程中的电力参数、温度、声响、振动、放电等各种信息，诊断设备运行状况，并根据预警信息进行设备故障的预防和预处理。
2.检测技术：检测技术包括各种设备的物理和化学检测手段。
物理检测手段主要是通过检测电气设备的颜色、绝缘材料、接头、铜垫片等部位来诊断设备的劣化情况，从而进行设备的更换或修复。
化学检测手段则是通过检测设备内部的气体或液体成分分析，杜绝设备内部物质组成的变化，确保设备的安全。
3.分析检测技术：分析检测技术是通过对设备的运行数据、故障数据、设备管理信息进行分析，识别异常数据，预判设备的保障需求，提高设备运行效果，防止不必要的设备故障和损坏发生。
检测手段与实例热象技术热象技术是一种通过检测设备表面的温度变化诊断电气设备的技术。
其原理是通过热成像仪等设备直接拍摄电气设备表面的热像，根据热像色彩变化来分析设备的运行情况。
这种技术特别适用于变电站、斗胆和太阳能电站等大型电气设备的预防性维护。
例如，当变电站的接线器出现局部过热时，通过热成像仪直接观察，可以发现异样，及时排除故障，保证电气设备的安全运行。
声响技术声响技术是利用声波检测技术，通过听声音来诊断设备运行状态的技术。
这种技术不需要停机操作，可快速检测、定位电气设备的故障部位。
例如，电气设备传动系统常会出现异常回响声、噪音等故障，此时可以利用声响技术通过分析声波的振动和频率，来定位设备内部的损坏原因，以便及时维修。
红外线检测技术红外线检测技术是应用红外线热成像法进行电气设备故障检测和设备状态监测的技术。
第12章电气测量技术
电流、电压
直流和工频交流
电流、电压、电 直流及工频与较高频
功率、功率因数、 电能量
率的交流
1．磁电系仪表
N
S
转动方向
F
N
S
F
外磁式磁电系仪表结构图
线圈在磁场中受力
磁电式仪表广泛地应用于直流电流和直流电压的测量。 与整流元件配合，还可测量交流电流和电压的测量。与交换 电路配合，还可测量功率、频率、相位等。与传感器配合还 可测量多种非电量，如温度、压力等。
y
f x1
1
f x2
2
f xm
m
1
2
m
两端除以 y ，并取最大值
x1 y
1
x2 y
2
xm y
m
例 12-3 两个标称值均为 1000 Ω的电阻 R1 、R2 串联，已知这
两个电阻的绝对误差分别为 R1 0.1 ，R2 0.2
求总电阻的最大相对误差。
解：根据电阻串联公式有
R R1 R2 2000
总电阻的最大绝对误差出现在两个电阻的绝对误差同时
取最大值时
Rm R1m R2m 0.3
则最大相对误差为
m
0.3 2000
100 %
0.015 %
（2）被测量 y 为两个量之差
设 x1, x2 为被测量有关的直接测量量，被测量 y 为
y x1 x2
y
x1 y
1
x2 y
2
x1
x1 x2
1
x1
G表示感应系，L表示整流系，Q表示静电系。
形状第一位代号：按仪表的面板形状最大尺寸编制。 形状第二位代号：按仪表的外壳形状尺寸编制。
2．准确定等级
电气测量的基本知识
电气测量的基本知识1. 引言电气测量是电工技术中的重要环节，用于对电力系统、电气设备和电路参数进行精确测量和分析。
本文将介绍电气测量的基本知识，包括电流、电压、电阻、功率的测量原理和方法。
2. 电流的测量2.1 直流电流的测量直流电流的测量可以通过电流表来实现。
电流表的原理是根据电流通过导线产生磁场的效应来测量电流的大小。
一般情况下，电流表需要与被测电路串联连接。
2.2 交流电流的测量交流电流的测量需要使用电流变压器或电流互感器来实现。
电流变压器是一种专门用于测量高电流的装置，它通过将高电流传感器的电流转换为次级负载侧的低电流来进行测量。
3. 电压的测量3.1 直流电压的测量直流电压的测量可以通过电压表来实现。
电压表的原理是根据电压加在电阻上产生的电流来测量电压的大小。
一般情况下，电压表需要与被测电路并联连接。
3.2 交流电压的测量交流电压的测量需要使用电压变压器或电压互感器来实现。
电压变压器是一种专门用于测量高电压的装置，它通过将高电压变压为次级负载侧的低电压来进行测量。
4. 电阻的测量电阻的测量可以通过电桥或万用电表来实现。
电桥是一种精确测量电阻值的装置，它通过比较未知电阻与已知电阻之间的差异来确定未知电阻的值。
万用电表具有多种测量功能，能够快速、方便地测量电阻。
5. 功率的测量功率的测量需要考虑电流和电压的测量结果。
对于直流电路，功率可以通过乘积公式计算得到。
对于交流电路，功率的测量需要考虑电压和电流之间的相位差，可以通过功率因数进行修正计算。
6. 总结本文介绍了电气测量的基本知识，包括电流、电压、电阻和功率的测量原理和方法。
了解和掌握电气测量的基本知识对于电力系统和电气设备的运行和维护具有重要意义。
通过合理选择和使用测量仪器，可以准确测量和分析电气参数，确保电力系统的安全稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章 检测技术的基础知识1、传感器的组成功用是一感二传，即感受被测信息，并传送出去。
一般由敏感元件、转换元件、转换电路三部分组成。
敏感元件：直接感受被测量，并且输出与被测量成确定关系的某一物理量的元件。
转换元件：敏感元件的输出就是它的输入，它把输入量转换成电参数。
转换电路：上述电路参数接入转换电路，便可转换成电量输出。
2、误差的基本概念及表达方式（1）绝对误差：是示值与被测量真值之间的差值，通常用实际真值代表真值，并采用高一级标准仪器的示值作为实际真值。
（2）相对误差：绝对误差与真值或实际值之比. 相对误差通常用于衡量测量的准确程度，相对误差越小，准确程度越高。
（3）引用误差：是一种实用方便的相对误差，常在多档和连续刻度的仪器仪表中应用。
选用仪表时，一般使其最好能工作在不小于满刻度值三分之二的区域。
3、误差的分类与来源（1）系统误差：在相同的条件下多次测量同一量时，误差的绝对值和符号保持恒定或在条件改变时，与某一个或几个因素成函数关系的有规律的误差，称为系统误差。
它产生的主要原因是仪表制造、安装或使用方法不正确，也可能是测量人员一些不良的读数习惯等。
（2）随机误差：服从统计规律的误差称随机误差，又称偶然误差。
误差产生的原因很复杂，所以不能用修正或采取某种技术措施的办法来消除。
应该指出，在任何一次测量中，系统误差与随机误差一般都是同时存在的，而且两者之间并不存在绝对的界限。
（3）粗大误差：在相同的条件下，多次重复测量同一量时，明显地歪曲了测量结果的误差，称为粗大误差，简称粗差。
粗差是由于疏忽大意，操作不当，或测量条件的超常变化而引起的。
含有粗大误差的测量值称为坏值，所有的坏值都应去除，但不是主观或随便去除，必须科学地舍弃。
正确的实验结果不应该包含有粗大误差。
4、随机误差的特点（1）绝对值相等，符号相反的误差在多次重复测量中出现的可能性相等；（2）在一定测量条件下，随机误差的绝对值不会超出某一限度；（3）绝对值小的随机误差比绝对值大的随机误差在多次重复测量中出现的机会多；（4）随机误差的算术平均值随测量次数的增加而趋于0。
5、数据的舍入规则尾数不等于5时采用四舍五入，尾数等于5时采用偶数法则。
舍去部分的数值等于保留末位的0.5个单位，末位是偶数，则末位不变，末位是奇数，则末位进1。
采用偶数规则是为了在较多的数据舍入处理中，使产生正负舍入误差的概率近似相等，从而使测量结果受舍入误差的影响减小到最低程度。
6、有效数字有效数字和数据的准确度（误差）密切相关，它所隐含的极限误差不超过有效数字末位的半个单位。
0100%100%x x L xδ∆∆=⨯≈⨯7、基本误差和附加误差（按使用条件划分）（1）基本误差：测量仪器在额定条件下工作时所具有的误差，称为基本误差。
如电源电压、温度、湿度等。
属于系统误差。
测量仪表的精度等级就是由其基本误差决定的。
（2）附加误差：当使用条件偏离标准条件时，传感器和仪表必然在基本误差的基础上增加了新的系统误差，称为附加误差。
如温度附加误差、电源电压波动附加误差等。
附加误差在使用时应叠加到基本误差上去。
8、系统误差的发现与校正测量误差中包括系统误差和随机误差，由于它们的性质不同，对测量结果的影响及处理的方法也不同。
（1）随机误差分布的特点：★对称性。
随机误差可正可负，但绝对值相等的正、负误差出现的次数相同，或者是概率密度分布曲线 对称于纵轴。
★抵偿性。
相同条件下，当测量次数N →∞时，全体误差的代数和为0，亦即 ，或者说，正误差与负误差相互抵消。
当测量次数无限多时，误差的算术平均值趋近于零，也就是数学期望为零。
这是随机误差最本质的特性。
★单峰性。
绝对值小的误差出现的次数多，绝对值大的误差出现的次数少。
换言之，绝对值小的误差比绝对值大的误差的概率密度大，在 处概率最大，即 。
★有界性。
绝对值很大的误差几乎不出现，故可认为随机误差有一定的界限。
(2）系统误差的发现与校正系统误差产生的原因是较复杂的，它可以是某个原因引起的，也可以是几个因素综合影响的结果。
主要有：①由于测量设备、试验装置不完善，或安装、调整、使用不得当引起的误差。
如测量仪表未经校准投入使用。
②由于外界环境影响而引起的误差。
如温度漂移、测量现场电磁场的干扰等。
③由于测量方法不正确，或测量方法所赖以存在的理论本身不完善引起的误差。
如使用大惯性仪表测量脉动气流的压力，则测量结果不可能是气流的实际压力，甚至也不是真正的均值。
④测量人员方面因素引起误差。
如测量者在刻度上估计读数时，习惯偏于某一方向；动态测量时，记录某一信号有滞后的倾向。
（3）按系统误差的特点，可以分为恒值（定）系统误差和变值系统误差。
（4）发现系统误差的常用方法如下：（1） 实验对比法 （2）剩余误差观察法 （3）不同公式计算标准误差比较法（4）计算数据比较法（5）系统误差的校正（1）补偿法 （2）差动法 （3）比值补偿法 （4）测量数据的修正9、传感器的静态特性（1）精确度：用精密度、准确度和精确度三个指标来描述。
①精密度：精密度是随机误差大小的标志，精密度高，意味着随机误差小。
检查测量结界的分散程度。
②准确度：它说明传感器输出值与真值的偏离程度。
准确度是系统误差大小的标志，准确度高意味着系统误差小；同样准确度高不一定精密度高。
③精确度：它是精密度和准确度两者的总和，精确度高表示精密度准确度都比较高。
()f δδ-1lim 0N i N i δ→∞=∑=0δ=()()max 0f f δ=（2）稳定性：用稳定度与影响量来表示。
①稳定度：在规定时间内，测量条件不变的情况下，由于传感器中随机性变动、周期性变动和漂移等引起输出值的变化。
一般用精密度和观测时间长短表示。
②影响量：测量传感器由外界环境变化引起输出值变化的量，称为影响量。
说明影响量时必须将影响因素与输出值偏差同时表示。
（3）传感器的静态输入-输出特性②迟滞（滞后）：表征检测系统在全量程范围内，输入量由小变大或有大变小两者静态特性不一致的程度。
产生原因是传感器机械部分存在不可避免的缺陷。
又叫回程误差。
③重复性：表征检测系统输入量按同一方向作全量程连续多次变动时静态特性不一致的程度。
只能用实验方法确定，也常用绝对误差表示。
④灵敏度：检测系统的输出变化量∆y 与引起该输出量变化的输入变化量∆x 之比值，它是传感器在稳态输出输入特性曲线上各点的斜率。
它描述检测系统对输入量变化反应的能力。
灵敏度表示单位被测量的变化所引起传感器输出值的变化量。
S 值越高表示 传感器越灵敏。
分辨力就是指数字式仪表指示数字值的最后一位数字所代表的值，灵敏度阈或分辨力都是有单位的量，它的单位与被测量的单位相同。
选择灵敏度阈只要小于允许测量绝对误差的三分之一即可。
灵敏度是广义的增益，灵敏度阈则是死区或不灵敏区。
第二章 温度检测10、热电偶的测温原理热电偶测温是基于热电效应，在两种不同的导体（或半导体）A 和B 组成的闭合回路中，如果它们两个接点的温度不同，则回路中产生一个电动势，通常我们称这种现象为热电势，这种现象就是热电效应。
两种丝状的不同导体（或半导体）组成的闭合回路，称为热电偶。
测量端又称工作端或热端，而温度为参考温度的另一接点称为参比端或参考端，又称自由端或冷端。
11、有关热电偶的几个结论(1)热电偶必须采用两种不同材料作为电极，否则无论热 电偶两端温度如何，热电偶回路总热电势为零。
(2)尽管采用两种不同的金属，若热电偶两接点温度相等， 即T=T0，回路总电势为零。
(3)热电势只与结点温度有关，与中间各处温度无关。
12、热电偶冷端温度补偿的方法要使冷端的温度保持为0℃是比较困难的，通常采用如下一些温度补偿方法。
（1）补偿导线法：用一种导线（称为补偿导线）将热电偶的冷端伸出来，这种导线采用在一定温度范围内（0-100℃）又具有和所连接的热电偶相同的热电性能的廉价金属。
在使用补偿导线时需要注意以下问题：①补偿导线只能在规定的温度范围内与热电偶的热电动势相等或相近；②不同型号的热电偶有不同的补偿导线；y dy K S x dx∆===∆③热电偶和补偿导线的两个接点处要保持同温度；④补偿导线有正负极，需分别与热电偶的正负极相连；⑤补偿导线的作用只是延伸热电偶的自由端，当自由端不等于0时，还需进行其他补偿与修正。
（2）计算法：（3）补偿电桥法：补偿电桥法是利用不平衡电桥产生的电势来补偿热电偶因冷端温度变化而引起的热电势变化值，如图所示。
（4）冰浴法：把热电偶的冷端置于冰水混和物的容器里，最妥善，但不方便，仅限于科学实验中应用。
（5）软件处理法：在采样后加一个与冷端温度对应的常数即可。
13、辐射测温的物理基础辐射式温度传感器是利用物体的辐射能随温度变化的原理制成的。
（1）热辐射：物体受热，激励了原子中带电粒子，使一部分热能以电磁波的形式向空间传播，它不需要任何物质作媒介（即在真空条件下也能传播），将热能传递给对方，这种能量的传播方式称为热辐射（简称辐射），传播的能量叫辐射能。
辐射能量的大小与波长、温度有关。
（2）黑体：所谓黑体是指能对落在它上面的辐射能量全部吸收的物体。
14、辐射基本定律(1）普朗克定律：普朗克定律揭示了在各种不同温度下黑体辐射能量按波长分布的规律，其关系式（2）斯忒藩-波耳兹曼定律：斯忒藩--波耳兹曼定律确定了黑体的全辐射与温度的关系如上。
此式表明，黑体的全辐射能是和它的绝对温度的四次方成正比，所以这一定律又称为四次方定律。
把灰体全辐射能 E 与同一温度下黑体全辐射能E0相比较，得到物体的另一个特征量ε（黑度，反映物体接近黑体的程度）。
15、辐射测温方法（1）亮度法：是指被测对象投射到检测元件上的是被限制在某一特定波长的光谱辐射能量，而能量的大小与被测对象温度之间的关系是普朗克公式所描述的一种辐射测温方法，即比较被测物体与参考源在同一波长下的光谱亮度，并使二者的亮度相等，从而确定被测物体的温度，典型测温传感器是光学高温计。
（2）全辐射法：全辐射法是指被测对象投射到检测元件上的是对应全波长范围的辐射能量，而能量的大小与被测对象温度之间的关系是由斯忒藩--波耳兹曼所描述的一种辐射测温方法，典型测温传感器是辐射温度计（热电堆）。
1),(2510-=T C e C T E λλλ40TE σ=（3）比色法：被测对象的两个不同波长的光谱辐射能量投射到一个检测元件上，或同时投射到两个检测元件上，根据它们的比值与被测对象温度之间的关系实现辐射测温的方法，比值与温度之间的关系由两个不同波长下普朗克公式之比表示，典型测温传感器是比色温度计。
第三章压力检测16、电阻应变效应电阻丝在外力作用下发生机械形变时，其电阻值发生的变化，称为电阻应变效应。
在电阻丝拉伸比例极限内，电阻的相对变化与应变成正比。
