平面镜成像实验与作图
实验07 探究 平面镜成像规律(解析版)
实验07探究平面镜成像规律1.【实验目的】通过探究实验,得出平面镜成像规律。
2.【实验器材】(1)玻璃板、光屏、两个完全相同的蜡烛、白纸、刻度尺、量角器、支架等。
(2)主要器材作用:A、玻璃板:便于确定像的位置。
B、两支完全相同蜡烛A、B:比较像与物的大小,确定像的位置。
C、刻度尺:测量蜡烛与平面镜的距离和像与平面镜的距离。
D、光屏:探究平面镜成像的虚实。
E、白纸:确定物、像和平面镜的位置。
3.【实验装置图】4.【成像原理】光的反射5.【实验步骤】(1)将纸平铺在水平桌面上,玻璃板垂直架在纸上,在玻璃板的一侧立一支点燃的蜡烛,透过玻璃板观察其另一侧蜡烛的像。
(2)将光屏放到像的位置,不透过玻璃板,直接观察光屏上有无像。
(3)将另一支完全相同的、但未点燃的蜡烛放到玻璃板后像的位置,与像重合(观察到未点燃蜡烛的烛芯上好像也有了烛焰)。
比较像与蜡烛的大小、正倒等关系。
(4)在玻璃板下所铺的白纸上描绘出蜡烛、玻璃板和蜡烛像的位置。
(5)画出连接蜡烛和像的直线,量出直线与玻璃板的夹角,用刻度尺量出蜡烛和像到玻璃板的距离。
6. 【实验表格】7.【实验结论】(1)物体在平面镜里所成的像是正立的虚像。
(2)像、物大小相同。
(3)像、物到镜面的距离相等。
(4)像、物的连线与镜面垂直。
1、如何放置玻璃板?把白纸平铺在桌面上,玻璃板垂直放在纸上。
2、如何才能看到蜡烛A的像?人在点燃蜡烛侧透过玻璃板看去。
3、如何探究像的实虚?将光屏放到像的位置,不透过玻璃板,直接看光屏上有无像。
4、如何确定像的位置和比较像物的大小关系?拿一支完全相同且未点燃的蜡烛B,在玻璃板后面移动,直到像与物完全重合。
(等效法)5、在白纸上描出物、像和平面镜的位置后,接着应该怎么办?连接对应的像点、物点,测出它们到镜面的距离。
看连线和镜面是否垂直。
6、为了使实验结论具有普遍性:应多次改变蜡烛A的位置进行实验。
实验在较暗的环境下进行,可使实验现象更明显。
平面镜成像与作图ppt课件
1问:像能不能承接在光屏上?
不能
2问:用平面镜实验时能准确找到不像的能位置吗?
3问:用平面镜实验时不能确定像的位置,怎么办?
用玻璃板代替平面镜,既可以成像,又可以看到玻璃板 后面的物体, 便于确定像的位置
玻璃板
蜡烛2
等效替代法
蜡烛1 4问:为什么选两根一样的蜡烛? 便于比较物与像的大
5问:为什么有时无论怎样前后移动蜡烛2,都 无法使它与蜡烛1的像重合?
虚象可以用眼睛观察到,但不能被光屏接收到。 ※5、平面镜的应用: ①改变光的传播方向 ②成像 ※6、平面镜成像的原理: 光的反射 7、球面镜:反射面是球面的一部分的镜子叫做球面镜 ①、凸面镜:用球面的外表面做反射面的叫凸面镜 ㈠对光具有发散作用
㈡应用:汽车观后镜 弯道观察镜
②、凹面镜:用球面的内表面做反射面的叫凹面镜 ㈠对光具有会聚作用 ㈡应用:太阳灶;手电筒、汽车灯、探照灯的反光装置
A
A’
B
B’
13
2、确定物的位置
可利用反射光线相交先确定像的位置,再由平面镜成像特点确 定物的位置。
例:某发光点S
所发出的两条光
线经平面镜反射
S′
S
后形成的光线如
图所示,请确定
发光点S的位置。
14
练一练
S
A’
作出由A发出经平面镜 反射后经过B点的光线
S’
如图是两条反射光线,请 找出光源S,并补充光路
静的水面清晰地映出“倒影”,它是( D )
A、山的影子 B、山的实像 C、山的倒立的虚像 D、山的正立的虚像
正倒是相对于平面镜
4、小明看到路边橱窗里的首饰很漂亮,有什么办法可 以不进店,在店外“试戴”一下吗?
平面镜成像—作图与实验
平面镜成像—作图与实验漫谈虚像1.平面镜成像的特点2.平面镜成像的原理:光的反射【例1】人从远处走近一直立的穿衣镜的过程中,他在镜中的像的大小将( )A.逐渐变大B.逐渐变小C.不变D.无法判定【例2】把一个平面镜竖直放置在墙上,当你以2m/s 的速度垂直于平面镜走近的时候,那么你在镜中的像将( )A.以4m/s 的速度远离平面镜B.以4m/s 的速度靠近平面镜C.以2m/s 的速度远离平面镜D.以2m/s 的速度靠近平面镜1【例3】一天,小红在座位上通过一块平面镜看见自己教室后面有一个“T”形的字;图中“T”形a′b′c′是abc 经平面镜所成的象,其中小红看见的现象正确的是( ) 【例4】如图所示,猴子看见月亮在井中,就要去捞,结果什么也没捞到。
关于水中月亮离水面的远近,以下说法中正确的是( ) A.月亮就在水的表面上B.井有多深,月亮就有多深C.和天上月亮到水面的距离相等D.和猴子的眼睛到水面的距离相等【例5】如图所示,公路边设有一个大平面镜,当从镜中看到一辆汽车向东行驶到十字路口右转弯,这辆车实际上是( ) A.向南行驶左转弯B.向南行驶右转弯C.向西行驶左转弯D.向北行驶左转弯【例6】太阳光与水平方向成40°角,要使太阳光经平面镜反射,反射光沿水平方向传播,则平面镜与水平方向所成的角度(锐角)是( ) A.20°或40°B.40°或70° C.20°或70°D.只能20°【例7】一束光线垂直入射到平面镜上,要想使反射光线从原来位置偏转60°,可采用下列哪种方法( )A.将平面镜顺时针转60°B.将平面镜顺时针转30°C.将入射光线远离法线偏转30°D.将入射光线远离法线偏转60°2【例8】游泳池边竖直墙上有一只挂钟,某同学看到了水面下挂钟的像如图所示,挂钟指示的时间是点分。

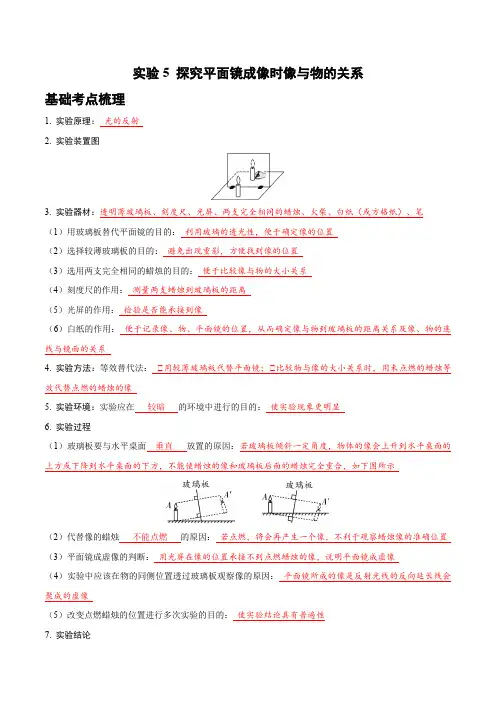

实验5 探究平面镜成像时像与物的关系(解析版)
实验5 探究平面镜成像时像与物的关系基础考点梳理1. 实验原理:光的反射2. 实验装置图3. 实验器材:透明薄玻璃板、刻度尺、光屏、两支完全相同的蜡烛、火柴、白纸(或方格纸)、笔(1)用玻璃板替代平面镜的目的:利用玻璃的透光性,便于确定像的位置(2)选择较薄玻璃板的目的:避免出现重影,方便找到像的位置(3)选用两支完全相同的蜡烛的目的:便于比较像与物的大小关系(4)刻度尺的作用:测量两支蜡烛到玻璃板的距离(5)光屏的作用:检验是否能承接到像(6)白纸的作用:便于记录像、物、平面镜的位置,从而确定像与物到玻璃板的距离关系及像、物的连线与镜面的关系4. 实验方法:等效替代法:①用较薄玻璃板代替平面镜;①比较物与像的大小关系时,用未点燃的蜡烛等效代替点燃的蜡烛的像5. 实验环境:实验应在较暗的环境中进行的目的:使实验现象更明显6. 实验过程(1)玻璃板要与水平桌面垂直放置的原因:若玻璃板倾斜一定角度,物体的像会上升到水平桌面的上方或下降到水平桌面的下方,不能使蜡烛的像和玻璃板后面的蜡烛完全重合,如下图所示(2)代替像的蜡烛不能点燃的原因:若点燃,将会再产生一个像,不利于观察蜡烛像的准确位置(3)平面镜成虚像的判断:用光屏在像的位置承接不到点燃蜡烛的像,说明平面镜成虚像(4)实验中应该在物的同侧位置透过玻璃板观察像的原因:平面镜所成的像是反射光线的反向延长线会聚成的虚像(5)改变点燃蜡烛的位置进行多次实验的目的:使实验结论具有普遍性7. 实验结论像和物体的大小相等;像和物体到平面镜的距离相等;像和物体的连线与镜面垂直;平面镜成虚像.8. 实验评价(1)测得的像距和物距不相等的原因:①玻璃板与桌面不垂直;①玻璃板太厚;①测量误差;①未点燃的蜡烛与点燃蜡烛的像没有完全重合(2)实验中无论怎样移动蜡烛,都无法使像与物完全重合的原因:玻璃板没有与水平桌面垂直放置9. 实验改进(1)选择透光性差一点的玻璃板(如茶色玻璃)的原因:使像更清晰(2)用LED灯代替蜡烛的原因:①亮度大,成像稳定且明显;①可避免蜡烛因燃烧变短而无法比较像与物的关系;①更环保(3)用方格纸比白纸更好的原因:能更方便、更准确地确定像与物的位置典型例题赏析实验结论:(1)物体通过平面镜成的是虚像;(2)像与物体的大小相同;(3)像与物体到平面镜的距离相等;(4)像与物的连线与镜面垂直;总述:像与物体关于平面镜对称.1.在探究“平面镜成像特点”的实验中,小明用到了带底座的玻璃板(薄厚不同的两块玻璃板)、白纸、两支蜡烛A和B、笔、光屏,请回答下列问题.(1)除图甲中所示的器材外,实验还需要的测量工具是刻度尺;小勇选择的两支蜡烛应满足的条件是完全相同。
实验04 探究平面镜成像特点实验(解析版)
实验四、探究平面镜成像的特点【实验目的】:探究平面镜成像特点【实验器材】:两支完全一样的蜡烛、一块玻璃板、一个光屏、火柴、刻度尺【实验步骤】:①将玻璃板垂直置于桌面,在玻璃板的一侧立一支点燃的蜡烛,透过玻璃板观察其另一侧面的蜡烛的像。
②将光屏放在像的位置,不透过玻璃板,直接观察光屏上有无像。
③将相同的未点燃的蜡烛放在像的位置,观察像与蜡烛的大小关系。
④移到蜡烛的位置,观察其像的大小有无变化。
⑤量出蜡烛和像到玻璃板的距离。
【实验数据】:像与物的大小关系物体与玻璃的距离(cm)像与玻璃的距离(cm)物像连线与镜面的关系实像或虚像位置1位置2位置3【实验结论】:平面镜成像特点:1.像和物大小相等;2.像到镜面的距离和物到镜面的距离相等;3.像和物的连线与镜面互相垂直;4.平面镜所成像是虚像。
【考点方向】:1、平面镜成像的原理是:光的反射。
2、镜面的选择与放置:用薄的茶色透明玻璃代替平面镜的目的是便于确定像的位置;由于玻璃板的前后表面均能反射成像,为了减小两个像之间的干扰,玻璃板要薄一些较好。
放置时玻璃板要和纸面垂直,否则玻璃板后的蜡烛无法与像完全重合。
3、像的位置与大小:选取两段完全相同的蜡烛的目的是为了比较像与物的大小关系,拿一支没有点燃的相同蜡烛在玻璃板后寻找蜡烛像的位置时,眼睛应在玻璃板前侧从不同角度观察,同时移动玻璃板后面的蜡烛,直到跟前面那支蜡烛的像完全重合,说明:像和物的大小相等。
(1)镜前蜡烛点燃,目的是成像清晰;镜后蜡烛不点燃,替代镜前蜡烛的像,用到了“等效替代法”。
(2)平面镜成像是光的反射现象,在镜前反射光线所在的区域可以观察到物体的像,在镜后无法观察到物体的像,因为镜后没有反射光线进入人眼。
即“镜前观察,镜后成像”。
4、多次测量探求规律:要分析像距和物距的关系,就要改变物距并用刻度尺多次测量记录像距和物距,比较得出像距等于物距的结论,多次测量的目的是得出普遍结论。
使用有刻度的方格纸,其目的是便于比较像距与物距的关系。
平面镜成像的原理作图与应用
平面镜成像的原理作图与应用1. 前言平面镜是光学实验和现实生活中经常使用到的一种光学元件。
它具有简单、易于制造和操作的特点,并且在成像实验和光学系统中有着重要的应用。
本文将介绍平面镜成像的原理、作图方法和一些实际应用场景。
2. 平面镜成像原理平面镜成像的原理可以通过光线追迹的方法来解释。
当平行光线照射到平面镜上时,根据光的反射定律,反射光线与入射光线呈相等角度的关系。
根据该原理,可以得出以下结论:•平面镜上的物体和物体的像是对称的,即物体和像相对于镜面关于双曲线对称;•平面镜上的物体和物体的像具有相等的倒立性质;•平面镜上的物体和物体的像具有相等的大小。
3. 平面镜成像作图方法为了更好地理解平面镜成像的原理,我们可以采用几何光学的方法进行作图。
下面是一种常用的平面镜成像作图方法:1.选择一个具体的物体和一个坐标系原点,在坐标系上画出物体的位置;2.在物体的反面选择一个点作为光源,发出一束光线;3.根据光的反射定律,按照相等角度的关系,画出镜面上的反射光线;4.将反射光线延长,与镜面上的反射光线相交,得到物体的像。
4. 平面镜的应用场景平面镜作为一种常见的光学元件,在实际应用中有许多重要的场景。
以下是一些常见的平面镜应用场景:4.1. 反光镜在汽车、摩托车和自行车等交通工具上,常常使用反光镜。
反光镜使用镜面上的反射光成像,允许驾驶员观察到车后的情况,从而提高行车安全性。
4.2. 化妆镜化妆镜是许多人生活中必不可少的物品。
它使用平面镜的成像原理,使人们可以清晰地看到自己的面部特征,方便进行化妆、洗脸等活动。
4.3. 光学显微镜光学显微镜是一种用于观察微观结构和物体的光学仪器。
它使用多个平面镜的成像原理,使用户可以放大、观察微小物体,并研究它们的特征和构造。
4.4. 制作照相机镜头照相机镜头是摄影中常用的光学元件。
其中的透镜一般使用曲面镜面,但在某些情况下,也会使用平面镜作为反光镜,改变光线的行进方向和成像位置。
物理八年级上册4.3平面镜成像课件(31张PPT)
新知讲解
知识点1 平面镜成像特点
四、实验步骤: 移动点燃的蜡烛,重做实验。 用直线把每次实验中蜡烛和它的像在纸上的位置连起来,并用刻度尺分别测量它们到玻璃板的距 离,将数据记录在下表中。
新知讲解
知识点1 平面镜成像特点
五、实验数据:
实验 次数
1 2 3
蜡烛到平面镜的距离 蜡烛的像到平面镜的距 蜡烛的像与蜡烛的大小关系
解析: 作图方法: 1、作垂线 2、取等距离 3、画虚像
新知讲解
知识点3 平面镜的应用
1.成像
新知讲解
知识点3 平面镜的应用
2. 改变光路
潜望镜
塔式太阳能电站
新知讲解
知识点3 平面镜的应用
例题3 电动车的反光镜是用来观察车后情况的平面镜,在某次行驶以前,小明发现左侧反光镜中看不
到自己所开车的车身,为确保行驶安全,左侧反光镜的镜面应该( B )
汽车观后镜
弯道观察镜
新知讲解
知识点4 凸面镜和凹面镜
2. 凹面镜对光有会聚作用 可以把平行的光会聚在一点上,可以把焦点处发来自的光变成平行光。太阳灶
手电筒、汽车灯、探照灯的反光装置
课后总结
平面镜
反射面是平面的镜叫平面镜,平静的水面也可以看作平面镜
平
面
镜
平面镜成像
成
像
平面镜成 像的特点
像和物大小相等 像和物到镜面的距离相等 像和物的连线垂直于镜面
新知讲解
知识点2 平面镜成像原理及作图
光源发出的发散
光线进入人眼
s
s
经过镜面反射后, 人感觉这些光是光 线反向延长线的交 点S '发出来的。
s'
新知讲解
平面镜成像课件
S
A B O1 O2
作法: 作法:
1.将 延长交于S 1.将AO1和BO2延长交于S1. 2.过 作镜子垂线, 2.过S1作镜子垂线,取相等 距离找到S. 距离找到S. 3.再连接SO 标上箭头。 3.再连接SO1和SO2,标上箭头。 再连接
S1
3.确定平面镜中 像的位置
如图, 表示平面镜, 例3.如图,MN表示平面镜,AB 如图 MN表示平面镜 表示镜前的物体, 表示镜前的物体,根据平面镜 成像的特点作图。 成像的特点作图。
作法: 作法:
M A
A1
1.过 点作MN的垂线画直角。 1.过A点作MN的垂线画直角。 MN的垂线画直角 2.取相等的距离找像点A1。 2.取相等的距离找像点A 取相等的距离找像点 3.过B点作MN的垂线画直角。 点作MN的垂线画直角。 MN的垂线画直角 4.取相等的距离找像点B1。 取相等的距离找像点B
C A
光的反射定律:
(1)反射光线与入射光线、 (1)反射光线与入射光线、法 反射光线与入射光线 线在同一平面上。 线在同一平面上。
N
入射角 反射角
(2)反射光线和入射光线分居 (2)反射光线和入射光线分居 在法线的两侧。 在法线的两侧。 (3)反射角等于入射角。 (3)反射角等于入射角。 反射角等于入射角
作法: 作法:
O
1.过 点作OQ垂直AO. 1.过O点作OQ垂直AO. OQ垂直 2.作∠POQ平分线NO. POQ平分线NO. 平分线
A N1
N
3.过O作MN垂直NO,画直角。 MN垂直NO,画直角。 垂直NO,画直角 4.求出∠AOM=650 求出∠AOM=6
Q
2.确定物的位置
例2.某发光点S发出的两条光线 某发光点S 经平面镜反射后分别沿O 经平面镜反射后分别沿O1A和O2B 方向射出,根据平面镜成像规律, 方向射出,根据平面镜成像规律, 在图中画出发光点S 在图中画出发光点S的位置 。
平面镜成像作图与实验
第五讲:平面镜成像——作图与实验制作人:曾宇嘉第四讲习题答案【练1】光沿直线传播解析:这里和激光准直、排队看齐类似。
【练2】如下图所示解析:这里注意审题,图中,A 点表示小球,虚线圆圈表示小球的运动轨迹。
由于太阳光垂直照射下来,小球的影子应在小球正下方,所以过A 作地面的垂线,垂足为A ’,A ’即为影子的位置。
当小球运动时,影子在MN 上运动,轨迹为一条直线。
这里注意所作轨迹应与圆形的直径一样长。
【练3】(1)用砂纸把黑板的反光部分打磨粗糙(2)反光是因为黑板发生了镜面反射,打磨粗糙后,变为漫反射,可看清楚。
解析:反光是因为镜面反射,不反光的黑板应该发生漫反射,所以思路应该是把镜面反射转化为漫反射。
换座位、关灯都不能从根本上解决问题。
【练4】30 可逆的解析:在图中画出法线,入射角为两光线夹角的一半。
小聪可以看见小猫,小猫也可以看见小聪,说明光路可逆。
本讲例题答案【例1】C解析:根据平面镜成像规律中的,像到平面镜的距离(像距)与物到平面镜的距离(物距)相等,这里水面是平面镜,物体是月亮,与井和猴子都无关。
【例2】3、5、能解析:利用平面镜成像规律中的“等距”解题,第二空要注意题目问的是物到像距离。
把木板放置后,光线仍然反射进入眼睛,所以仍然可以看到像。
这里木板是挡不住反向延长线的,也证明了平面镜成像是虚像。
【例3】C解析:视力表和视力表的像到平面镜的距离都是2.5米,小春和小春的像到平面镜的距离都是2.1米。
【例4】A解析:平面镜成像实验要使用茶色玻璃(半透明的玻璃),才能在看到像的同时看到后面的物体,不能使用普通的平面镜。
【例5】(1)蜡烛A像的位置蜡烛A的像与蜡烛B的大小关系(2)重合(3)未点燃解析:选用玻璃而不是平面镜做实验是因为玻璃在反射光的同时也能透光,透光是为了看见后方的另一根蜡烛(参照物),而另一根蜡烛用于和蜡烛的像重合,重合说明它与像的位置、大小都相同。
使用未点燃的蜡烛是为了可以看清楚点燃蜡烛的像。
实验2 探究平面镜成像的特点 (解析版)
实验2 探究平面镜成像的特点知识点一、平面镜成像规律1.平面镜成像的特点:平面镜所成像的大小与物体大小相等,像和物体到平面镜的距离相等,像和物体对应点的连线与平面镜垂直,平面镜所成的像与物体关于平面镜对称,平面镜成像是虚像。
2.平面镜成虚像:在探究平面镜成像特点的实验中,在平面镜前放一支点燃的蜡烛,在镜子中会出现一个正立蜡烛的像,但将光屏放在平面镜后蜡烛像的位置时,光屏上却没有出现蜡烛的像,可见平面镜所成的像是不存在的,是虚像。
3.平面镜成像作图:(1)根据平面镜成像原理(光的反射定律)作图;(2)根据平面镜成像特点作图(对称法)。
4.凸面镜特点:凸面镜对光有发散作用,平行光射到凸面镜上,反射后成为发散光。
5.凹面镜特点:凹面镜对光有会聚作用,平行光射到凹面镜上,反射后会聚到一点。
知识点二、探究平面镜成像的规律1.分析论证(1)未点燃的蜡烛可以与点燃的蜡烛的像完全重合,说明蜡烛的像的大小与蜡烛大小相等;(2)蜡烛和它的像的连线与镜面垂直,蜡烛的像到平面镜的距离与蜡烛到平面镜的距离相等2.实验中注意事项(1)为了使观察到的像更为清晰,实验最好在较暗的环境中进行;(2)实验中用玻璃板代替平面镜,目的是便于观察和确定像的位置,并比较物像的大小关系,原因是玻璃板既能反射光又能透过光,即透过玻璃板能看到未点燃的蜡烛,也能看到点燃的蜡烛所成的像;(3)实验应选用较薄的玻璃板。
因为玻璃板的前后表面可以各成一个像,当玻璃板较厚时,两个像有较大的错位,难以确定像的位置;(4)实验中,玻璃板要竖直立在水平桌面上。
若玻璃板没有竖直放置,则未点燃的蜡烛和点燃的蜡烛将不能完全重合;(5)实验中,使用两支完全相同的蜡烛,目的是比较像与物体的大小关系;(6)用点燃的蜡烛做实验的优点是所成的像比较亮,便于观察;(7)白纸用于标注玻璃板的位置、蜡烛以及蜡烛的像的位置,刻度尺用于测量蜡烛以及蜡烛的像到玻璃板的距离;(8)改变蜡烛与玻璃板的距离进行多次实验,是为了寻找普遍规律。
平面镜成像实验与作图课件
设计实验
• 实验表格:
次数
1 2 3
物到平面镜 的距离/cm
像到平面镜 的距离/cm
像与物大小比 较(放大或缩 小)
进行实验
• 用一块较薄的玻璃板作为平面镜,让甲 物体在平面镜前成像,把另一完全相同 物体乙放在平面镜的另一侧,使之与像 重合,观察物、像到镜面的距离关系和 物的大小关系,改变甲物体到镜面的距 离,重做几次试验,多次测量,将测量 结果填入表格中。
4、在玻璃板的同一侧,该同学通过玻璃板看 到了同一个蜡烛的两个像,产生这种现象的 原因是:
玻璃板的两个表面同时反射,每个表面成一个像。
5、选择薄玻璃板还是厚玻璃板好?
厚玻璃板的前后表面都会成像,产生重影。
6、玻璃板为什么要竖直放置?
若不竖直放置,则水平桌面上的物体无论怎样移动 都无法与像重合。
7、刻度尺的作用便:于测量像与物到镜面的距离相等。 8、平面镜只能成 虚像 ,不能用 光屏 观察。 9、实验用到的方法:观察比较法,等效替代法 10、如何确定像的位置?
看到乙物体与甲物体的像完全重合。若是蜡烛,看 到后面的蜡烛被点燃。
随堂练习:
• 平面镜成的像_________在光 屏上显示出来(填“能”或“不 能”),平面镜成像是来自物体 物体的光射到平面镜时发生了 _________的结果.
• 某同学身高1.7m,站在竖直放置 的平面镜前1.5m处,他的像高是 _________,他的像到平面镜 的距离是_________.若此人 向平面镜移动1m,则他的像到 平面镜的距离为_________, 他的像高为_________.
围.
• 当你照镜子的时候,可在镜子里看到另 外一个“你”,镜子里的这个“你”就 是你的_________,由于进入你眼睛 的光线并非真正来自平面镜后的“你”, 所以把这个“你”叫做_________.
平面镜成像实验与作图课件
02
实验原理与器材准备
平面镜成像原理
01
02
03
光的反射
平面镜成像基于光的反射 原理,光线从物体上反射 后,经过平面镜的反射形 成虚像。
虚像与实像
平面镜所成的像是虚像, 与实像相比,虚像是光线 的反向延长线交点,不能 用屏幕承接。
像与物等大
平面镜成像时,像与物等 大,即物体与像的长度、 宽度和高度都相等。
根据实验结果和分析,得出结论并解 释其物理意义。
结果分析
根据数据处理结果,分析平面镜成像 的规律作图方法讲 解
光线追踪法作图步骤
确定物体和镜面的位置
在作图时,首先要确定物体和镜面的相对位置,这是光线追踪法 的基础。
追踪光线的路径
从物体上的一个点出发,沿着光线的路径追踪到镜面上,然后按照 反射定律从镜面反射出去,最后追踪到光屏上。
02
通过实验验证平面镜成像的虚像 性质,以及像与物的距离和位置 关系。
掌握平面镜成像作图方法
学习并掌握平面镜成像的光路图和镜 像图的作图方法。
掌握利用平面镜成像规律,通过作图 求解物体位置的方法。
培养实验操作与观察能力
通过实验操作,培养学生的动手能力和实践能力。 通过观察实验现象和数据记录,培养学生的观察能力和分析能力。
课堂知识点回顾总结
01
平面镜成像特点
物体在平面镜中成虚像,像和物体的大小相等,像和物体到镜面的距离
相等,它们的连线与镜面垂直。
02 03
实验方法与步骤
采用玻璃板代替平面镜,通过玻璃板找到像的位置,用刻度尺测量物距 和像距,并比较它们的大小关系。改变物体的位置,重复实验,得出普 遍规律。
作图方法与步骤
光线追踪法缺点
平面镜成像
4、指出下面“影”所说明的光在传播过程中所遵从的物理规律, (1)手影 ( 光的直线传播 ) (2)水中倒影 ( 光的反射 ) (3)立竿见影 ( 光的直线传播 ) (4)杯弓蛇影 ( 光的反射 • .、视力检测时要求被测的人与视力 5 表的距离为5m.如图所示,视力表与 平面镜的距离是3m.为满足测量要求, 人与平面镜的距离应为( 2 )m )
球 面 镜
对光线有汇聚作用。 应用:太阳灶、台灯、电视卫星天线、雷达、太阳能焊 接机,医用头灯 2.凸面镜: 用球面的外表面作反射面。成正立、缩小的虚像。 光线有发散作用。 利用凸面镜可以观察到更大的范围.
练习题: 1.某人站在穿衣镜前1m处,他在镜中的 像到镜面的距离是___m 1 .当他向镜面前 进0.5m时,人与像间的距离是____m 1 .
B N
B’
平面镜成像的作图方法
作出物体AB在平面镜 中所成的像A’B’
A
B
A’
B’
根据平面镜成像原理:光的反射
平面镜的作用: 1.改变光的传播方向 2.成像: 穿衣镜,化妆镜,展示柜台后面的镜子 从左图平面镜内看到一 只钟面上的指针位置如图 所示,此时时间是 ( 4:35)。
潜望镜原理图
1.凹面镜:用球面的内表面作反射面。
平面镜成像
表面平整光滑的镜面叫做平面镜。 平面镜能成像,平面镜成像的原理是光的反射。
实验:探究平面镜成像的特点
实验器材:两只相同的蜡烛、玻璃板、玻璃板支架、一张白纸、光屏、刻度尺。 实验步骤: 1.如图1,在桌面上铺一张大白纸,纸的中线处上竖立一块玻璃板作为平面镜。 2.沿着玻璃板在纸上画一条直线,代表平面镜的位置。 3.把一支点燃的蜡烛放在玻璃板的前面,可以看到它在玻璃板后面的像 4.再拿一支外形相同但不点燃的蜡烛,竖立着在玻璃板后面移动 ,直到看上去它跟前面那支蜡烛的像完全重合。这个位置就是 前面那支蜡烛的像的位置。 5.在纸上记下前后两支蜡烛的位置。 6.移动点燃的蜡烛,重做上述实验。注意观察蜡烛的大小和它的像的大小是否相同。
平面镜成像实验(蜡烛)
平面镜成像实验 在桌面上竖立一块玻璃板,把一支点燃的蜡烛放在玻璃板前面, 可以看到玻璃板后面出现了蜡烛的像。
另外拿一支相同的蜡烛 在玻璃板后面移动,直到看上去它跟像完全重合。
后一支蜡烛 的位置就是前一支蜡烛的像的位置。
记下两支蜡烛的位置。
观察比较蜡烛和它所成的像的大小,它们一样吗? 改变点燃的蜡烛的位置,重做上面的实验。
量出每次实验中两支蜡烛到玻璃板的距离,并比较它们的大小。
1.实验中为什么用玻璃板代替常用的平面镜? 。
2.为什么用两支完全相同的蜡烛?。
3.刻度尺的作用是什么? 。
4.若玻璃板没有竖直放置,观察到的现象是:。
对实验的影响是: 。
5.观察者看到玻璃板前的蜡烛A ,是由于光的 ,看到玻璃板后的蜡烛B 实际是由于光的 而成的 像,看到玻璃板前蜡烛A 的像,是由于光的 而成的 像。
6.观察A 蜡烛的像时,会发现两个几乎重叠的像,这是由于这两个像的间距为 。
7.实验应该选用较 (选填“厚”或“薄”)的玻璃板,这是为了如图2中若人眼在P 处看到蜡烛B 在Q 处,试作图确定蜡烛B 的大概位置(用B 表示,只画一条光路即可)8.实验结论是什么:平面镜所成的 立 的 像,像与物的连线与镜面它们到镜面的距离 。
9.若用棋子做实验,不足是什么? 如何改进? 。
10.实验中为什么要改变点燃蜡烛A 的位置多次实验?。
如何证明像的大小与不随物体到镜面的距离而改变?。
怎样证明成的是虚像?。
1.如图所示,是小明在“探究平面镜成像的特点” 的活动中所选用的器材和活动过程。
(1)在探究活动中对玻璃板放置的要求是: ;(2)选择蜡烛A 和B 的要求是: ;(3)如果在图a 中蜡烛像的位置上放一张白纸板做屏幕,则白纸板上将 (填写“有”或“没有”)蜡烛的像;(4)把蜡烛B 放到A 蜡烛像的位置上,将会看到图c 的现象。
这说明: .图1图22.小宇利用图4所示装置将一细光束斜射到空气中,用于探究“光的折射规律”。
(1)为了更清晰地观察水中的光路。
平面镜成像(56)
3.用两个大小相同的蜡烛目的是便于比较像和物 大小。
4.使用刻度尺或坐标纸的目的是便于比较像距和 物距。
2.平面镜成虚像的原理
S’
S O
平面镜成像的作图
如图,MN表示平面镜,AB表示镜前的物体,根据平面镜 成像的特点作图。
M
Байду номын сангаас
A
A’
B
B’
N
通过作图,你能归纳方 法吗?
1、作垂线 2、取等距离 3、画虚像
平面镜的应用
古 代 妇 女 对 着 铜 镜 梳 妆
利用平面镜扩大视野
平面镜成像的应用:
图4-41舞蹈演员发现自己的姿势
牙医看清别人牙齿的背面
牙医用的平面镜
45 ˚
光污染
三、凹面镜和凸面镜
应用:
点燃奥运圣火装置
平面镜成像
像成镜面平
平面镜成像的特点:
说一说
1.平面镜所成的像是正立、虚像 2.像的大小与物体的大小相等 3.像与物体到平面镜的距离相等 4 .像和物体对应点的连线与镜面垂直
总之:
探究活动
实验研究中的注意事项:
1用玻璃板代替平面镜的目的是便于找到像的位 置。
2.在玻璃板的同一侧,该同学通过玻璃板看到了
身体健康,学习进步!
手电筒的反光罩
凸面镜
应用:
拐弯处的反光镜
你能够先知先觉地领导产业,后知后觉地苦苦追赶,或不知不觉地被淘汰。 阴谋陷害别人的人,自己会首先遭到不幸。——伊索 得其志,虽死犹生,不得其志,虽生犹死。 人生就是学校。——在那里,与其说好的教师是幸福,不如说好的教师是不幸。——海贝尔 生活总是这样,你以为失去的,可能在来的路上;你以为拥有的,可能在去的途中。 不要因为小小的争执,远离了你至亲的好友,也不要因为小小的怨恨,忘记了别人的大恩。 善良的人永远是受苦的,那忧苦的重担似乎是与生俱来的,因此只有忍耐。 我扑在书上,就像饥饿的人扑在面包上。 路漫漫其修道远,吾将上下而求索。——屈原 你若坚持,定会发光,时间是所向披靡的武器,它能集腋成裘,也能聚沙成塔,将人生的不可能都变成可能。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
A
N
B
• 如下图所示,L是平面镜,S是发光点, 请你画出能看到S在平面镜中像的范 围.
• 当你照镜子的时候,可在镜子里看到另 外一个“你”,镜子里的这个“你”就 是你的_________,由于进入你眼睛 的光线并非真正来自平面镜后的“你”, 所以把这个“你”叫做_________.
• 下图中是从平面镜中观察到 的时钟图,则当时的时刻是 • A.2:25 B.2:35 • C.9:25 D.9:35
第二实验学校初二物理组
探究平面镜成像特点
• 提出问题: • 平面镜成像有什么特点呢? • 主要考虑像与物的关系?
猜想与假设
• 像和物体的大小可能相等,像和物 体到平面镜的距离可能相等。
设计实验
实验器材:平板玻璃、刻度尺、蜡烛、火柴
实验步骤:用一块较薄的玻璃板作为平面 镜,让甲物体在平面镜前成像,把另一完 全相同物体乙放在平面镜的另一侧,使之 与像重合,观察物、像到镜面的距离关系 和物的大小关系,改变甲物体到镜面的距 离,重做几次试验,多次测量,将测量结 果填入表格中。
• 潜望镜
一束光射到水面,被反射到水 面上方一光斑,若水面下降, 光斑如何移动?
• 下图是某同学作的光路图,他只画了一 条入射光线和另一条反射光线,请你帮 他画出发光点S和像点S′.
4:用作图法在图中作出人 4、确定眼睛所观察的范围 眼(A)通过平面镜MN所能 观察到的范围.
C
分析
①过平面镜两端点M、 N作法线. ②画反射光线MA和 NA. ③根据反射角等于入 射角画出入射光线CM与BN, 两入射光线所夹的范围即眼 睛能观察到的范围。
• 某同学在做研究平面镜成像的实验时, 想使竖直放置的蜡烛所成的像与水平面 成水平的,他可采用的方法是 • A.将平面镜与水平面成90°角放置 • B.将平面镜与水平面成60°角放置 • C.将平面镜与水平面成30°角放置 • D.将平面镜与水平面成45°角放置
分析论证:
得出结论:
像和物体大小相等; 像和物体到镜面的距离相等; 像和物体对应点的连线被镜面垂直且平分。 物体在平面镜中成的是正立的虚像;
交流与评估:
1、选择较暗的环境: 实验现象会更加明显。 2、用玻璃板代替平面镜的目的是 便于准确找到并画出像的位置。
3、用两个大小相同的物体目的是: 便于比较像和物大小。 4、在玻璃板的同一侧,该同学通过玻璃板看 到了同一个蜡烛的两个像,产生这种现象的 原因是:
• 某同学身高1.7m,站在竖直放置 的平面镜前1.5m处,他的像高是 _________,他的像到平面镜 的距离是_________.若此人 向平面镜移动1m,则他的像到 平面镜的距离为_________, 他的像高为_________.
某同学在竖直放置的平面镜前,从距平 面镜2m处跳到了距平面镜4m处.下列 关于镜中像的大小及像的距离的说法中 正确的是 A.像与该同学大小相等,像到该同学 的距离变为6m B.像与该同学大小相等,像到该同学 的距离变为8m C.像比该同学大,像到该同学的距离 变为6m D.像比该同学小,像到该同学的距离 变为8m
设计实验
• 实验表格:
次数 物到平面镜 像到平面镜 像与物大小比 的距离/cm 的距离/cm 较(放大或缩 小)
1 2 3
进行实验
• 用一块较薄的玻璃板作为平面镜,让甲 物体在平面镜前成像,把另一完全相同 物体乙放在平面镜的另一侧,使之与像 重合,观察物、像到镜面的距离关系和 物的大小关系,改变甲物体到镜面的距 离,重做几次试验,多次测量,将测量 结果填入表格中。
• “桂林山水甲天下”,漓江两岸秀美的山 峰在平静的水面清晰地映出“倒影”, 它是 • A.山的影子 • B.山的实像 • C.山的倒立的虚像 • D.山的正立的虚像
• 小明做研究平面镜成像的实验时,先将 蜡烛放在平面镜前50cm处,他记下了像 的位置,然后,他将平面镜向蜡烛移动 了10cm,则第二次成像的位置与第一次 成像的位置比较 • A.向平面镜移动了10cm • B.向平面镜移动了20cm • C.远离了平面镜10cm • D.远离了平面镜20cm
9、实验用到的方法:观察比较法,等效替代法 10、如何确定像的位置?
看到乙物体与甲物体的像完全重合。若是蜡烛,看 到后面的蜡烛被点燃。
随堂练习:
• 平面镜成的像_________在光 屏上显示出来(填“能”或“不 能”),平面镜成像是来自物体 物体的光射到平面镜时发生了 _________的结果.
玻璃板的两个表面同时反射,每个表面成一个像。
5、选择薄玻璃板还是厚玻璃板好?
厚玻璃板的前后表面都会成像,产生重影。
Байду номын сангаас
6、玻璃板为什么要竖直放置?
若不竖直放置,则水平桌面上的物体无论怎样移动 都无法与像重合。 7、刻度尺的作用: 便于测量像与物到镜面的距离相等。 8、平面镜只能成 虚像 ,不能用 光屏 观察。
画出平面镜中的像
6.画出平面镜中的像
画出发光点S经平面镜反射通过A点的光路
S’为发光点S的像,找出发光点S并画出经平面 镜反射通过P的一根光线
已知入射光线,若使反射光线 水平射出,平面镜应如何放置。
入射光线靠近法线转动10°, 反射光线?反射光线和入射光 线夹角?
• 平面镜顺时针转过10°,反 射光线转过?反射光线和入 射光线夹角改变?
