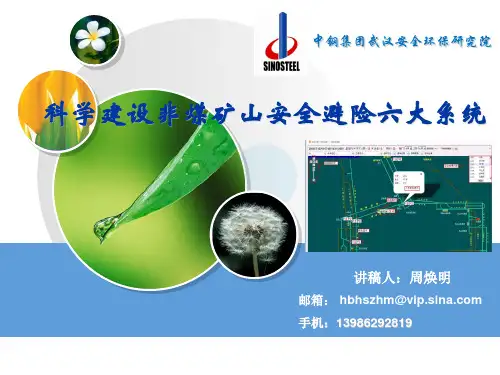

非煤矿山安全避险六大系统讲座.pptx
中钢集团武汉安全环保研究院
1 正确认识“六大系统”
❖ “六大系统”的主要功能：
➢ 调度指挥：凭借人员定位（包括对车辆等移动设备 的定位）、井下通讯联络系统和监测监控系统，调 度指挥人员可以充分掌握各类即时动态信息，可以 有效避免盲目指挥，提高调度指挥系统的效率。
➢ 安全监管：通过人员定位系统，可以掌握所有下井 人员的历史行动轨迹，便于对各级领导、管理人员 、特种作业人员等履行职责情况进行监危 险源的运行情况，有利于及时发现安全隐患。
❖ 建设“六大系统”的目的和意义：
➢ 建设“六大系统”是深入贯彻落实科学发展 观，坚持以人为本、执政为民的具体体现， 是“国务院国发〔2010〕23号文件” 的明确 要求，也是依靠科技进步和先进适用技术装 备，从源头上控制安全风险、从根本上提升 地下矿山安全保障能力的有效措施。
➢ 通过建设“六大系统”，可极大地提升矿山 企业全体职工的安全意识，提高企业的安全 管理水平。
主要监测井下各关键巷道的温度、湿度 、风速、风向、风压和风质（粉尘和有毒有 害气体浓度）。同时，可以对井下通风机远 程实时监控。
中钢集团武汉安全环保研究院
1 正确认识“六大系统”
• 矿山地压监测系统
岩石力学测试技术分为两大类：⑴ 岩 体静态检测：大部分的传统性测试技术都属 于这一类，技术上较为成熟，应用最为广泛 的岩体力学测试技术，如位移测量，应力、 应变测试、超声测试等； ⑵ 岩体动态检测 ：如岩体声发射监测、检测地震波的地震仪 等，被检测的信号伴随着岩体的动力学过程 ，反映岩体的动态。
中钢集团武汉安全环保研究院
1 正确认识“六大系统”
• 视频监控系统
系统主要是对重点部位进行视频监控。 控制端系统能够随意对图像进行切换（手动 切换或成组分时循环切换）或对摄像头云台 进行控制。应当具备夜间红外监控功能。可 长时间录像，并提供快速检索回放功能。 主要功能：管理预控、分析鉴定、应急救 援
1 正确认识“六大系统”
❖ “六大系统”的主要功能：
➢ 调度指挥：凭借人员定位（包括对车辆等移动设备 的定位）、井下通讯联络系统和监测监控系统，调 度指挥人员可以充分掌握各类即时动态信息，可以 有效避免盲目指挥，提高调度指挥系统的效率。
➢ 安全监管：通过人员定位系统，可以掌握所有下井 人员的历史行动轨迹，便于对各级领导、管理人员 、特种作业人员等履行职责情况进行监危 险源的运行情况，有利于及时发现安全隐患。
❖ 建设“六大系统”的目的和意义：
➢ 建设“六大系统”是深入贯彻落实科学发展 观，坚持以人为本、执政为民的具体体现， 是“国务院国发〔2010〕23号文件” 的明确 要求，也是依靠科技进步和先进适用技术装 备，从源头上控制安全风险、从根本上提升 地下矿山安全保障能力的有效措施。
➢ 通过建设“六大系统”，可极大地提升矿山 企业全体职工的安全意识，提高企业的安全 管理水平。
主要监测井下各关键巷道的温度、湿度 、风速、风向、风压和风质（粉尘和有毒有 害气体浓度）。同时，可以对井下通风机远 程实时监控。
中钢集团武汉安全环保研究院
1 正确认识“六大系统”
• 矿山地压监测系统
岩石力学测试技术分为两大类：⑴ 岩 体静态检测：大部分的传统性测试技术都属 于这一类，技术上较为成熟，应用最为广泛 的岩体力学测试技术，如位移测量，应力、 应变测试、超声测试等； ⑵ 岩体动态检测 ：如岩体声发射监测、检测地震波的地震仪 等，被检测的信号伴随着岩体的动力学过程 ，反映岩体的动态。
中钢集团武汉安全环保研究院
1 正确认识“六大系统”
• 视频监控系统
系统主要是对重点部位进行视频监控。 控制端系统能够随意对图像进行切换（手动 切换或成组分时循环切换）或对摄像头云台 进行控制。应当具备夜间红外监控功能。可 长时间录像，并提供快速检索回放功能。 主要功能：管理预控、分析鉴定、应急救 援
非煤矿山六大系统讲义
解决方案
➢人员定位系统生产厂家众多，采用技术各不相同，但大多以RFID技术和数字通信技 术相结合，信号传输有有线及微波方式，但大多以有线传输为主。 ➢在卡的制作上，有的 采用的是有源识别卡， 有的采用的是无源识 别卡
工作原理示意图
六、井下人员定位系统
解决方案
六、井下人员定位系统
解决方案
➢KJ101 该产品由软件系统
➢ 主要依据：
国家安全监管总局关于印发金属非金属地下矿山安全避险“六大 系统”安装使用和监督检查暂行规定的通知, 安监总管一〔2010〕 168号
国家安全监管总局关于切实加强金属非金属地下矿山安全避险 “六大系统”建设的通知，安监总管一〔2011〕108号
➢ 总体要求：2013年6月底前全面完成“六大系统”建设任 务
三、进度要求
➢ 压风自救系统： 地下矿山应于2011年底前在按设计要求建立压风系 统的基础上，按照为采掘作业的地点在灾变期间能 够提供压风供气的要求，建立完善压风自救系统
三、进度要求
➢ 供水施救系统： 地下矿山应于2011年底前在现有生产和消防供水系 统的基础上，按照为采掘作业地点及灾变时人员集 中场所能够提供水源的要求，建立完善供水施救系 统。
用心服务诚信经营七紧急避险系统aq2033要求救生舱设置要求救生舱应具备过渡舱结构过渡舱的净容积应不小于12m救生舱应具有足够的强度和气密性并有生存参数检测报警装置救生舱应配备在额定防护时间内额定人数生存所需要的氧气食品饮用水急救箱人体排泄物收集处理装置等并具备空气净化功能其环境参数应满足人员生存要求用心服务诚信经营七紧急避险系统aq2033要求管理应指定人员负责紧急避险系统的日常检查与维护避灾硐室和救生舱配备的食品和急救药品应保证在保存期或有效期应对入井人员进行紧急避险设施使用和紧急情况下逃生避灾的培训确保每位入井人员均能正确使用紧急避险设施和选择正确的避灾线路逃生用心服务诚信经营七紧急避险系统避灾硐室方案用心服务诚信经营七紧急避险系统1隔离门2喷淋系供水管5压风管10担架11环境参数监测仪器12矿用荧光灯13空气过滤系统14防爆空15电源箱16矿用红外摄像仪1718排水管19排气管20自救器及工具柜用心服务诚信经营七紧急避险系统建设方案用心服务诚信经营用心服务诚信经营用心服务诚信经营用心服务诚信经营用心服务诚信经营用心服务诚信经营用心服务诚信经营用心服务诚信经营2700机电室卫生间1号钢瓶储藏室生存室过渡室过渡室iiii22900210002号钢瓶储藏室1000131260013126003001312600300131210001000100030030016200装修轮廓线100100100100100100162001350预埋压风钢管外径50mm壁厚5mm露头处各外露100mm预埋压风钢管外径68mm壁厚5mm露头处各外露100mm481230034624346241620016200台阶台阶2000200030050001350中国煤炭科工集团沈阳研究院设计硐室用心服务诚信经营硐室实景用心服务诚信经营硐室实景用心服务诚信经营带钻孔用心服务诚信经营七紧急避险系统移动救生舱可移动式救生舱是指可通过牵引吊装等方式实现移动适应井下采掘作业地点变化要求的避险设施
➢人员定位系统生产厂家众多，采用技术各不相同，但大多以RFID技术和数字通信技 术相结合，信号传输有有线及微波方式，但大多以有线传输为主。 ➢在卡的制作上，有的 采用的是有源识别卡， 有的采用的是无源识 别卡
工作原理示意图
六、井下人员定位系统
解决方案
六、井下人员定位系统
解决方案
➢KJ101 该产品由软件系统
➢ 主要依据：
国家安全监管总局关于印发金属非金属地下矿山安全避险“六大 系统”安装使用和监督检查暂行规定的通知, 安监总管一〔2010〕 168号
国家安全监管总局关于切实加强金属非金属地下矿山安全避险 “六大系统”建设的通知，安监总管一〔2011〕108号
➢ 总体要求：2013年6月底前全面完成“六大系统”建设任 务
三、进度要求
➢ 压风自救系统： 地下矿山应于2011年底前在按设计要求建立压风系 统的基础上，按照为采掘作业的地点在灾变期间能 够提供压风供气的要求，建立完善压风自救系统
三、进度要求
➢ 供水施救系统： 地下矿山应于2011年底前在现有生产和消防供水系 统的基础上，按照为采掘作业地点及灾变时人员集 中场所能够提供水源的要求，建立完善供水施救系 统。
用心服务诚信经营七紧急避险系统aq2033要求救生舱设置要求救生舱应具备过渡舱结构过渡舱的净容积应不小于12m救生舱应具有足够的强度和气密性并有生存参数检测报警装置救生舱应配备在额定防护时间内额定人数生存所需要的氧气食品饮用水急救箱人体排泄物收集处理装置等并具备空气净化功能其环境参数应满足人员生存要求用心服务诚信经营七紧急避险系统aq2033要求管理应指定人员负责紧急避险系统的日常检查与维护避灾硐室和救生舱配备的食品和急救药品应保证在保存期或有效期应对入井人员进行紧急避险设施使用和紧急情况下逃生避灾的培训确保每位入井人员均能正确使用紧急避险设施和选择正确的避灾线路逃生用心服务诚信经营七紧急避险系统避灾硐室方案用心服务诚信经营七紧急避险系统1隔离门2喷淋系供水管5压风管10担架11环境参数监测仪器12矿用荧光灯13空气过滤系统14防爆空15电源箱16矿用红外摄像仪1718排水管19排气管20自救器及工具柜用心服务诚信经营七紧急避险系统建设方案用心服务诚信经营用心服务诚信经营用心服务诚信经营用心服务诚信经营用心服务诚信经营用心服务诚信经营用心服务诚信经营用心服务诚信经营2700机电室卫生间1号钢瓶储藏室生存室过渡室过渡室iiii22900210002号钢瓶储藏室1000131260013126003001312600300131210001000100030030016200装修轮廓线100100100100100100162001350预埋压风钢管外径50mm壁厚5mm露头处各外露100mm预埋压风钢管外径68mm壁厚5mm露头处各外露100mm481230034624346241620016200台阶台阶2000200030050001350中国煤炭科工集团沈阳研究院设计硐室用心服务诚信经营硐室实景用心服务诚信经营硐室实景用心服务诚信经营带钻孔用心服务诚信经营七紧急避险系统移动救生舱可移动式救生舱是指可通过牵引吊装等方式实现移动适应井下采掘作业地点变化要求的避险设施
非煤矿山安全避险六大系统讲座
PPT文档演模板
非煤矿山安全避险六大系统讲座
1 正确认识“六大系统”
• 井下紧急避险设施
• 井下紧急避险设施是指在井下发生灾害事 故时，为无法及时撤离的遇险人员提供生命保 障的密闭空间。该设施对外能够抗压防冲击、 抵御高温烟气、隔绝有毒有害气体，对内提供 氧气、食物、水，去除有毒有害气体，创造生 存基本条件，具备安全防护、照明和通讯等基 本功能，为应急救援创造条件、赢得时间。紧 急避险设施主要包括永久避灾硐室和可移动式 救生舱。
PPT文档演模板
非煤矿山安全避险六大系统讲座
1 正确认识“六大系统”
➢ 紧急避险系统
• 井下紧急避险系统是指在下发生紧急情况 下，为遇险人员安全避险提供生命保障的设施 、设备、措施组成的有机整体。紧急避险系统 建设的内容包括为入井人员提供自救装置、建 设井下紧急避险设施、合理设置避灾路线、科 学制定应急预案等。
PPT文档演模板
非煤矿山安全避险六大系统讲座
1 正确认识“六大系统”
• 视频监控系统
PPT文档演模板
非煤矿山安全避险六大系统讲座
1 正确认识“六大系统”
• 通风系统监测监控
• 通风系统监测监控（包括有毒有害气 体监测）是利用各类传感器和井下通信网络 实现对矿井通风系统的信息化，数字化的管 理，并通过计算机图形图像技术实现通风的 可视化。 • 主要监测井下各关键巷道的温度、湿 度、风速、风向、风压和风质（粉尘和有毒 有害气体浓度）。同时，可以对井下通风机 远程实时监控。
1 正确认识“六大系统”
➢ 井下人员定位系统：
• 常见的人员定位系统主要是基于以下几种技术 ：1）RFID（射频识别）技术，2）Zigbee技术，3） WiFi技术，4)GIS结合的定位技术，5）无线Mesh（ 网状网）网络技术。 • 其中前三种技术应用较为广泛，特别是RFID技 术，被绝大部分的矿山采用；Zigbee技术因为具有 三合一和定位较为精确的特点，近年受到广泛应用 ；Mesh网状网技术是近年兴起的一种无限组网技术 ，最大特点是完全无需光缆或电缆组网，在美国等 国家已广泛应用于矿井监测数据的传输。
非煤矿山安全避险六大系统建设讲解范文
压风自救系统可以与其他安全避险系统相结合，提高矿 井的安全水平。
3
实时监测数据
实时监测系统：对非煤矿山生产过程中的关键数 据进行实时监测，如瓦斯浓度、温度、压力等。
数据采集：通过传感器、摄像头等设备，实时 采集非煤矿山生产过程中的关键数据。
数据传输：将采集到的数据通过有线或无线网 络传输到监控中心。
STEP2
STEP3
STEP4
功能：实时监 控井下人员位 置，掌握人员 分布情况
设备：包括定 位基站、定位 标签、传输设 备等
技术：采用无 线通信技术， 如Wi-Fi、蓝 牙等
应用：可应用 于井下人员管 理、救援指挥 等方面
紧急避险系统
紧急避险设施： 如避难硐室、避
难所等
紧急避险通道： 如逃生通道、避
演讲人
目录
01. 六大系统的重要性 02. 六大系统的构成 03. 六大系统的应用 04. 六大系统的维护与管理
1
保障安全生产
01
监测预警系统：实时监测矿 山安全状况，提前预警潜在
风险
02
人员定位系统：实时掌握井 下人员位置，提高救援效率
03
紧急避险系统：提供紧急避 险设施，保障人员生命安全
04
数据分析：对实时监测数据进行分析，及时发 现异常情况，为安全避险提供依据。
定位人员位置
01
利用GPS 技术，实 时定位井 下人员位 置
02
结合井下 地图，显 示人员分 布情况
03
提供人员 运动轨迹， 便于救援 人员快速 定位
04
实时监测 人员生命 体征，确 保人员安 全
紧急避险措施
01
紧急避险系统：提供紧急避险场 所，保障人员安全
3
实时监测数据
实时监测系统：对非煤矿山生产过程中的关键数 据进行实时监测，如瓦斯浓度、温度、压力等。
数据采集：通过传感器、摄像头等设备，实时 采集非煤矿山生产过程中的关键数据。
数据传输：将采集到的数据通过有线或无线网 络传输到监控中心。
STEP2
STEP3
STEP4
功能：实时监 控井下人员位 置，掌握人员 分布情况
设备：包括定 位基站、定位 标签、传输设 备等
技术：采用无 线通信技术， 如Wi-Fi、蓝 牙等
应用：可应用 于井下人员管 理、救援指挥 等方面
紧急避险系统
紧急避险设施： 如避难硐室、避
难所等
紧急避险通道： 如逃生通道、避
演讲人
目录
01. 六大系统的重要性 02. 六大系统的构成 03. 六大系统的应用 04. 六大系统的维护与管理
1
保障安全生产
01
监测预警系统：实时监测矿 山安全状况，提前预警潜在
风险
02
人员定位系统：实时掌握井 下人员位置，提高救援效率
03
紧急避险系统：提供紧急避 险设施，保障人员生命安全
04
数据分析：对实时监测数据进行分析，及时发 现异常情况，为安全避险提供依据。
定位人员位置
01
利用GPS 技术，实 时定位井 下人员位 置
02
结合井下 地图，显 示人员分 布情况
03
提供人员 运动轨迹， 便于救援 人员快速 定位
04
实时监测 人员生命 体征，确 保人员安 全
紧急避险措施
01
紧急避险系统：提供紧急避险场 所，保障人员安全
非煤矿山安全避险“六大系统”技术
”建设标准要点解读 2、“六大系统 六大系统”
其他共性要求 —— ——其他共性要求
�4)除紧急避险设施要求96h外，其他系统的主机、分
站（读卡器）、控制中心等设备的备用电源均要求能 保证连续工作2h以上。
�5) 监测监控系统要求每3个月应对监测监控数据进行
备份，备份的数据保存时间应不少于2年，视频监控 的图像资料保存时间应不少于1个月。人员定位系统 要求应每3个月对人员定位系统信息资料、数据进行 备份，备份数据应保存6个月以上。
”建设标准要点解读 2、“六大系统 六大系统”
人员定位系统 —— ——人员定位系统
关于监测功能
�监测携卡人员出/入井时刻、出/入重点区域时刻
等；
�识别多个人员同时进入识别区域。
所谓重点区域：各生产中段和分段进出巷道及主要 分叉巷道、井下爆破器材库、紧急避险设施等区域。
区域定位，标准不高 只要求 只要求区域定位，标准不高
�对于在需要保护的建筑物、构筑物、铁路、水体下面
开采的地下矿山，应进行地压或变形监测，并应对地 表沉降进行监测。
�存在大面积采空区、工程地质复杂、有严重地压活动
的地下矿山，应进行地压监测。
”建设标准要点解读 2、“六大系统 六大系统”
人员定位系统 —— ——人员定位系统
关于建设的门槛标准
�井下最多同时作业人数>=30人； �否则只需建立完善人员出入井信息管理制度。
”建设标准要点解读 2、“六大系统 六大系统”
紧急避险系统 —— ——紧急避险系统
1）紧急避险系统的系统性考虑及紧急避险的 原则
� 在标准中，紧急避险系统不只是避灾硐室或救生舱，而是 指在矿山井下发生灾变时，为避灾人员安全避险提供生命 保障的由避灾路线、紧急避险设施、设备和措施组成的有 机整体。基于系统性的考虑，紧急避险系统建设的内容包 括：为入井人员提供自救器、建设紧急避险设施、合理设 置避灾路线、科学制定应急预案。体现的是 “撤离优先， 避险就近”的紧急避险原则。
矿山安全之六大系统ppt课件
矿山平安避险六大系统
分享人：白亚飞
参与人员：延吉Biblioteka 程部一切成员金属非金属矿山是指除煤矿、煤系硫铁矿以及与煤共生 、伴生矿山、石油矿山以外一切矿山企业。中国的金属非金 属矿山〔含尾矿库〕数量现有近10万座，其中小型矿山的比 例高达95%。
为提高矿山平安消费保证才干，国家强迫要求全国煤矿 及非煤矿矿山都必需建立和完善平安避险六大系统。
六、通讯联络系统
• 功能： • 实现井上对井下进
展即时语音广播， 井下井上可以经过 固话、WIFI手机、 广播等即时语音通 话。
谢谢大家
地下矿“6大系统〞的本质作用：
• 1、监测监控系统——实时监控井下平安环境现状，指点灾后撤离道路。
• 2、人员定位系统——实时定位井下矿工，确保灾后构成人员分布快照， 指点救援。
• 3、紧急避险系统——在灾变后为幸存的矿工提供避难所。 • 4、压风自救系统——确保灾变时现场作业人员有充分的氧气供应。 • 5、供水施救系统——在灾变后为井下作业人员提供清洁水源或必要的
功能： 1、实现下井作业人员进出的有效识别，实现井下人员分布的可视化，并
且使系统管理充分人性化、信息化和高度自动化。 2、为高级管理人员提供考勤作业、人员进出限制等多方面的信息查询。 3、一旦发生平安事故，经过该系统立刻可以知道坑道作业面任务人员的
数量，保证抢险救灾和平安救护任务的高效运作。
三、紧急避险系统
矿用挪动式救生舱
四、压风自救系统
• 紧缩空气自救安装是一种固定在消费场所附近的固定自救安装，当 发生煤和瓦斯突出或突出前有预兆出现时，任务人员近进入自救安装， 翻开压气阀避灾。 • 压风自救系统组成：空气紧缩机、送气管路、阀门、汽水分别器、 压风自救安装〔包括减压、节流、消噪声、过滤、开关等部件及防护袋 或面罩〕。
分享人：白亚飞
参与人员：延吉Biblioteka 程部一切成员金属非金属矿山是指除煤矿、煤系硫铁矿以及与煤共生 、伴生矿山、石油矿山以外一切矿山企业。中国的金属非金 属矿山〔含尾矿库〕数量现有近10万座，其中小型矿山的比 例高达95%。
为提高矿山平安消费保证才干，国家强迫要求全国煤矿 及非煤矿矿山都必需建立和完善平安避险六大系统。
六、通讯联络系统
• 功能： • 实现井上对井下进
展即时语音广播， 井下井上可以经过 固话、WIFI手机、 广播等即时语音通 话。
谢谢大家
地下矿“6大系统〞的本质作用：
• 1、监测监控系统——实时监控井下平安环境现状，指点灾后撤离道路。
• 2、人员定位系统——实时定位井下矿工，确保灾后构成人员分布快照， 指点救援。
• 3、紧急避险系统——在灾变后为幸存的矿工提供避难所。 • 4、压风自救系统——确保灾变时现场作业人员有充分的氧气供应。 • 5、供水施救系统——在灾变后为井下作业人员提供清洁水源或必要的
功能： 1、实现下井作业人员进出的有效识别，实现井下人员分布的可视化，并
且使系统管理充分人性化、信息化和高度自动化。 2、为高级管理人员提供考勤作业、人员进出限制等多方面的信息查询。 3、一旦发生平安事故，经过该系统立刻可以知道坑道作业面任务人员的
数量，保证抢险救灾和平安救护任务的高效运作。
三、紧急避险系统
矿用挪动式救生舱
四、压风自救系统
• 紧缩空气自救安装是一种固定在消费场所附近的固定自救安装，当 发生煤和瓦斯突出或突出前有预兆出现时，任务人员近进入自救安装， 翻开压气阀避灾。 • 压风自救系统组成：空气紧缩机、送气管路、阀门、汽水分别器、 压风自救安装〔包括减压、节流、消噪声、过滤、开关等部件及防护袋 或面罩〕。
井下避险“六大系统”
井下避险“六大系统”金属非金属地下矿山安全避险“六大系统”是指监测监控系统、井下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统。
监测监控系统安装标准1.地下矿山企业应于2011年底前建立采掘工作面安全监测监控系统，实现对采掘工作面一氧化碳等有毒有害气体浓度，以及主要工作地点风速的动态监控。
(1)一氧化碳传感器设置。
①采用压入式通风的独头掘进巷道，应在距离掘进工作面5-10m混合风流处和距离巷道出口10-15m回风流中各设置1个一氧化碳传感器;采用抽出式通风的独头掘进巷道，应在风筒口与工作面的混合风流处设置1个一氧化碳传感器;采用混合式通风的独头掘进巷道，应在距离掘进工作面5-10m混合风流处设置1个一氧化碳传感器。
一氧化碳传感器应垂直悬挂，距顶板不得大于0.3m，距巷壁不得小于0.2m。
混合风流处的一氧化碳传感器应有防止爆破冲击的防护设施。
②每个采场入口处应设置1个一氧化碳传感器。
③掘进天井时，应按照独头掘进巷道的要求设置一氧化碳传感器。
④一氧化碳传感器报警浓度应设定为0.0024%。
⑤一氧化碳传感器的安装，应做到维护方便和不影响行人行车。
(2)风速传感器设置。
①地下矿山各采掘工作面应设置风速传感器。
当风速低于或超过《金属非金属矿山安全规程》的规定值时，应能发出报警信号。
②矿井主通风机房应设置风速和风压传感器，实现对全矿井总风量的动态监测。
2.开采高硫等有自然发火危险矿床的地下矿山企业，还应在采掘工作面设置温度、硫化氢、二氧化硫等有毒有害气体传感器。
3.存在大面积采空区、工程地质复杂、有严重地压活动的地下矿山企业，应于2012年底前建立完善地压监测监控系统，实现对采空区稳定性、顶板压力、位移变化等的动态监控。
地下矿山企业应采用监测仪器或仪表，对开采范围内地表沉降量进行观测。
4.开采与煤共(伴)生矿体的地下矿山企业，应按照《煤矿安全监控系统及检测仪器使用管理规范》(AQ1029-2007)的要求，在2010年底前建立完善安全监控系统，实现对井下瓦斯、一氧化碳浓度、温度、风速等的动态监测监控。
矿山安全避险“六大系统”
非煤矿山安全避险 “六大系统”建设解读
内容提纲
一、引言 二、 “六大系统”建设
引言
智利矿难救援奇迹的启示
2010年，智利的33名矿工，在平均29.5℃摄氏 度的高温、700米的深井下，历时69天创造了迄 今为止被困地底时间最长、且成功生还的世界纪 录。当地时间13日0时10分，首名矿工弗洛伦西 奥·阿瓦洛斯随“凤凰２”号搭载舱，穿过长达 622米的救生隧道，重见天日。
பைடு நூலகம்
• 8月7日，智利总统皮涅拉 紧急中止对哥伦比亚的访 问，于当晚抵达现场，慰 问被困矿工家属，监督、 指挥救援。（第2天）
• 8月22日，救援人员发现矿 工位置。矿工们向地面传 字条，写着：“我们全部 33人都在避难所内，全部
安好。”（第17天）
• 8月23日，矿工首次得到经 输送管道送下的给养。 （第18天）
向被困人员输送物质！
•当局绞尽脑汁激励他们的求 生意志，运送抗抑郁药物、 娱乐设施等供其打发时间， 还指导他们挖厕所预防疾病、 锻炼身体便于以后逃生等。
• 9月19日，第三条救援通道开 钻，预定深度约600米。（第 44天）
• 10月4日，智利总统说，希望 矿工本月中旬前获救。（第59 天）
• 10月9日，救援“Ｂ计划”完 成624米深隧道的挖掘，标志 着救援通道被打通。（第64天）
• 10月14日，第33位矿工、 54岁的矿工负责人乌尔苏 亚成功升井，智利总统皮 涅拉在井口迎接最后一名 矿工的胜利回归。（第69 天）
智利武警、军队、消防人员以 及政府各级部门联合行动，展 开救援。与此同时，组织了分 工明确、业务专业、各司其职 的救援团队。
成功启示
政府牵头 分工明确 机制健全 冷静自救 依靠科技 注重细节
内容提纲
一、引言 二、 “六大系统”建设
引言
智利矿难救援奇迹的启示
2010年，智利的33名矿工，在平均29.5℃摄氏 度的高温、700米的深井下，历时69天创造了迄 今为止被困地底时间最长、且成功生还的世界纪 录。当地时间13日0时10分，首名矿工弗洛伦西 奥·阿瓦洛斯随“凤凰２”号搭载舱，穿过长达 622米的救生隧道，重见天日。
பைடு நூலகம்
• 8月7日，智利总统皮涅拉 紧急中止对哥伦比亚的访 问，于当晚抵达现场，慰 问被困矿工家属，监督、 指挥救援。（第2天）
• 8月22日，救援人员发现矿 工位置。矿工们向地面传 字条，写着：“我们全部 33人都在避难所内，全部
安好。”（第17天）
• 8月23日，矿工首次得到经 输送管道送下的给养。 （第18天）
向被困人员输送物质！
•当局绞尽脑汁激励他们的求 生意志，运送抗抑郁药物、 娱乐设施等供其打发时间， 还指导他们挖厕所预防疾病、 锻炼身体便于以后逃生等。
• 9月19日，第三条救援通道开 钻，预定深度约600米。（第 44天）
• 10月4日，智利总统说，希望 矿工本月中旬前获救。（第59 天）
• 10月9日，救援“Ｂ计划”完 成624米深隧道的挖掘，标志 着救援通道被打通。（第64天）
• 10月14日，第33位矿工、 54岁的矿工负责人乌尔苏 亚成功升井，智利总统皮 涅拉在井口迎接最后一名 矿工的胜利回归。（第69 天）
智利武警、军队、消防人员以 及政府各级部门联合行动，展 开救援。与此同时，组织了分 工明确、业务专业、各司其职 的救援团队。
成功启示
政府牵头 分工明确 机制健全 冷静自救 依靠科技 注重细节
非煤矿山安全避险六大系统
03
报警功能：系统检测到异常情况时自动报警
04
救援指挥：救援人员可根据系统提供的信息进行快速救援
轨迹追踪
实时定位：通过GPS、北斗等定位技术，实时追踪人员位置
历史轨迹：记录人员活动轨迹，便于回溯和分析
电子围栏：设置电子围栏，监控人员活动范围，防止越界
报警功能：当人员遇到危险或异常情况时，自动报警并通知相关 人员
语音通信可以应 用于紧急情况下 的救援和指挥
数据传输
01
02
采用无线 通信技术， 实现实时 数据传输
数据传输 速率高， 满足实时 式， 如文本、 图片、视 频等
具备数据 加密功能， 保障数据 传输安全
5
供水施救系统
供水设施
1 供水水源：地下水、地表水、雨水等 2 供水方式：管道供水、水箱供水、移动供水等 3 供水设备：水泵、管道、阀门、水箱等 4 供水能力：满足矿山救援和生产生活用水需求 5 供水监控：实时监测供水压力、流量、水质等参数 6 供水维护：定期检查、维修和保养供水设施，确保供水安全可靠。
事件
紧急供水
供水系统：为被困人员提供 饮用水和消防用水
供水方式：采用管道、水箱、 水泵等设备进行供水
供水能力：满足被困人员基 本生活需求和消防需求
供水质量：符合饮用水标准， 确保水质安全
6
供电照明系统
供电设施
供电方式：采用双回路供电，确 保供电可靠性
照明设施：包括照明灯具、开关、 插座等设施
供电设备：包括变压器、配电柜、 电缆等设备
演讲人
目录
01. 监测监控系统 03. 紧急避险系统 05. 供水施救系统
02. 人员定位系统 04. 通信联络系统 06. 供电照明系统
非煤矿山六大系统讲义
五、监测监控系统
• 解决方案
监控系统生产厂家众多，采用技术各不相同，在贵 州使用较多的有： KJ90N系列 KJ95N系列 KJ101N系列
五、监测监控系统
• 解决方案
KJ90
五、监测监控系统
• 解决方案
KJ101
六、井下人员定位系统
• 建设要求
井下人员定位系统应具有监控井下各个作业区域人 员的动态分布及变化情况的功能。人员出入井信息管 理系统应保证能准确掌握井下各个区域作业人员的数 量。
三、进度要求
• 压风自救系统： • 地下矿山应于2011年底前在按设计要求建立压风系统的 基础上，按照为采掘作业的地点在灾变期间能够提供压 风供气的要求，建立完善压风自救系统
三、进度要求
• 供水施救系统： • 地下矿山应于2011年底前在现有生产和消防供水系统的 基础上，按照为采掘作业地点及灾变时人员集中场所能 够提供水源的要求，建立完善供水施救系统。
六、井下人员定位系统
• 解决方案 人员定位系统生产厂家众多，采用技术各不相同， 但大多以RFID技术和数字通信技术相结合，信号传输 有有线及微波方式，但大多以有线传输为主。
六、井下人员定位系统
• 解决方案
七、紧急避险系统
• 建设要求
井下紧急避险设施是指在井下发生灾害事故时，为 无法及时撤离的遇险人员提供生命保障的密闭空间。 紧急避险设施应具备安全防护、氧气供给保障、有害 气体去除、环境监测、通讯、照明、人员生存保障等 基本功能，在无任何外界支持的情况下额定防护时间 不低于96小时。
十、井下通信联络系统
• 解决方案
有线通信系统解决方案 有线通信系统具有设备可靠性高，抗干扰能力强的特 点。该系统一般由地面调度交换机、不间断电源、矿 用电话机、线缆、接线盒、避雷器、接地装置和其它 必要设备组成。
非煤矿山安全避险六大系统讲义
功能：在发生突发事件或危险时，紧急避 险系统能够为作业人员提供安全的避难场 所，保障其生命安全。
重要性：紧急避险系统是矿山安全生产的 重要保障措施之一，对于减少人员伤亡、 提高生产安全具有重要意义。
紧急避险系统组成
监测监控系统：实时监测矿井环境，提供 预警信息
人员定位系统：确定人员位置，便于救援
通讯联络系统：保持通讯畅通，及时传递 信息
压风自救系统：提供压缩空气，帮助人员 呼吸
供水施救系统：提供生活用水，保障基本 需求
避难硐室：提供紧急避难场所，等待救援
紧急避险系统功能
紧急避险系统能够提供紧急情况下的人员避难场所。 紧急避险系统具备安全可靠的供氧、灭火、照明等辅助功能。 紧急避险系统能够为避难人员提供足够的食物、水和其他生存必需品。 紧急避险系统具备通讯联络功能，保障人员与外界的通讯联系。
供水施救系统
供水施救系统概述
定义：供水施救系统是指在矿井下提供清洁水源的设施，用于保障井下作业人员的饮水和应急救援用水。
组成：供水施救系统一般由水井、水仓、水泵、水管等设施组成，需确保水源的清洁和供水设施的正常运行。
重要性：供水施救系统是矿井安全避险的重要环节，可为井下作业人员提供必要的饮水保障，并在火灾等紧 急情况下提供应急救援用水。 管理维护：为确保供水施救系统的有效性，需定期进行设施的检查和维护，确保水源的清洁和供水设 施的正常运行。同时，需对井下作业人员进行供水施救系统的使用培训，提高应急处置能力。
压风自救系统
压风自救系统概述
定义：压风自救系统是一种在矿井下发生紧急情况时，为避险人员提供新鲜空气和逃生路线的安 全避险系统。
组成：压风自救系统通常由压风管道、减压阀、自救装置等部分组成。
作用：在矿井下发生瓦斯爆炸、火灾等紧急情况时，压风自救系统可以提供避险人员新鲜空气， 帮助其逃生或避险。
矿山安全避险“六大系统”
证、生产许可证。
法律法规
《国家安全监管总局关于印发金属非金属地下矿山安全避险“六大 系统”安装使用和监督检查暂行规定的通知》 （安监总管一〔2010〕168号）
安全避险“六大系统”建设安装完成时间要求
序 号
项目名称
1 监测监控系统
2 井下人员定位系统
3 紧急避险系统
4 压风自救系统
5 供水施救系统
第二批获救人员升井
北京时间4月5日11：34 分，第二批获救人员已经 出井
截至北京时间12：30左 右，55名被困员工成功升 井！被救员工生命体征正 常。
截至15：00，已有114人 成功升井！
截至17：00，已有115人 成功出井！
井下还有生命吗？
之后的几天里，外部
的救援任务依旧在紧锣 密鼓地进行着，还有人 还活着吗？矿工的妻子 还在外面焦急的等待着 丈夫的安全出井，一双 双泪眼在意通红。但是 获救人数定格在115人， 没出来的留给我们的只 能是深深地悲痛与教训 了。
王家岭矿难
又一次矿业史上的悲剧 又一个人类生命的传奇
事故概况
2010年3月28日14时30分左右，中煤集团一 建公司63处碟子沟项目部施工的华晋公司王家 岭矿（在山西省临汾市乡宁县境内，为中煤集 团与山西焦煤集团合作组建的华晋煤业公司所 属）北翼盘区101回风顺槽发生透水事故，初 步判断事故发生原因为小窑老空水。事故造成 153人被困。经全力抢险，115人获救，另有38 名矿工遇难。
23号文的意义
国发〔2010〕23号文
“不是法律的法律”
• 《国务院关于进一步加强企业安全生产工作的通知》 • 2010年7月19日印发
23号文的意义
温总理批示
“要在做好事故抢险救援、调查处理、开 展安全生产大检查的同时，结合转变发 展方式，从根本上提高企业技术水平、 安全标准和管理能力。”
法律法规
《国家安全监管总局关于印发金属非金属地下矿山安全避险“六大 系统”安装使用和监督检查暂行规定的通知》 （安监总管一〔2010〕168号）
安全避险“六大系统”建设安装完成时间要求
序 号
项目名称
1 监测监控系统
2 井下人员定位系统
3 紧急避险系统
4 压风自救系统
5 供水施救系统
第二批获救人员升井
北京时间4月5日11：34 分，第二批获救人员已经 出井
截至北京时间12：30左 右，55名被困员工成功升 井！被救员工生命体征正 常。
截至15：00，已有114人 成功升井！
截至17：00，已有115人 成功出井！
井下还有生命吗？
之后的几天里，外部
的救援任务依旧在紧锣 密鼓地进行着，还有人 还活着吗？矿工的妻子 还在外面焦急的等待着 丈夫的安全出井，一双 双泪眼在意通红。但是 获救人数定格在115人， 没出来的留给我们的只 能是深深地悲痛与教训 了。
王家岭矿难
又一次矿业史上的悲剧 又一个人类生命的传奇
事故概况
2010年3月28日14时30分左右，中煤集团一 建公司63处碟子沟项目部施工的华晋公司王家 岭矿（在山西省临汾市乡宁县境内，为中煤集 团与山西焦煤集团合作组建的华晋煤业公司所 属）北翼盘区101回风顺槽发生透水事故，初 步判断事故发生原因为小窑老空水。事故造成 153人被困。经全力抢险，115人获救，另有38 名矿工遇难。
23号文的意义
国发〔2010〕23号文
“不是法律的法律”
• 《国务院关于进一步加强企业安全生产工作的通知》 • 2010年7月19日印发
23号文的意义
温总理批示
“要在做好事故抢险救援、调查处理、开 展安全生产大检查的同时，结合转变发 展方式，从根本上提高企业技术水平、 安全标准和管理能力。”
建设完善矿井完全六大系统讲义
通过事故现场初步勘查和分析，这起特别重大瓦斯 爆炸事故波及该矿整个南四采区，该采区12403工作 面区域破坏严重，瓦斯抽放管路断裂，密闭墙、风桥 以及采区变电所等破坏严重。事故反映出，该采区 存在通风管理不到位、瓦斯治理不彻底、现场管理不 严格、安全措施不落实等问题。
建设完善矿井完全六大系统
建设完善矿井完全六大系统
安全培训
这是一起由于事故发生单位安全生产管理存在漏洞，隐患排查 治理不到位，存在违章指挥、违章作业、违反作业规程，有关 政府职能部门监管不力而导致的责任事故。
41名事故责任人受到责任追究。其中，屯兰矿矿长尹× × 、 总工程师张× ×等6名事故责任人被移送司法机关依法追究刑事 责任；35名事故责任人受到党纪、政纪处分，给予屯兰矿党委 书记常× ×党内严重警告处分，给予西山煤电集团公司总工程师 侯× ×行政降级、党内严重警告处分，给予西山煤电集团公司董 事、总经理张× ×行政撤职、撤销党内职务处分，给予山西焦煤 集团董事、西山煤电集团公司董事长李× ×行政降级、党内严重 警告处分，给予山西焦煤集团董事长、党委书记白× ×行政记大 过处分。依法对屯兰矿罚款400万元。
建设完善矿井完全六大系统
第二章 煤矿安全制度、劳动纪律和职业道德
建设完善矿井完全六大系统
第二章 煤矿安全制度、劳动纪律和职业道德
建设完善矿井完全六大系统
第二章 煤矿安全制度、劳动纪律和职业道德
建设完善矿井完全六大系统
非煤矿山事故案例（一）
❖ 2007年12月3日16时左右，河北省承德市兴隆县肖军铁金矿发生冒 顶事故，当班井下有16名作业人员，其中，5人逃生，11人被困。
风机
开关
建设完善矿井完全六大系统
安全培训
2.瓦斯引爆火源认定 据现场勘察，经分析认定：本次事故引爆瓦斯的火 源是12403工作面1号联络巷内隔爆型电气开关内爆 炸生成物冲出壳外，引爆壳外瓦斯。
建设完善矿井完全六大系统
建设完善矿井完全六大系统
安全培训
这是一起由于事故发生单位安全生产管理存在漏洞，隐患排查 治理不到位，存在违章指挥、违章作业、违反作业规程，有关 政府职能部门监管不力而导致的责任事故。
41名事故责任人受到责任追究。其中，屯兰矿矿长尹× × 、 总工程师张× ×等6名事故责任人被移送司法机关依法追究刑事 责任；35名事故责任人受到党纪、政纪处分，给予屯兰矿党委 书记常× ×党内严重警告处分，给予西山煤电集团公司总工程师 侯× ×行政降级、党内严重警告处分，给予西山煤电集团公司董 事、总经理张× ×行政撤职、撤销党内职务处分，给予山西焦煤 集团董事、西山煤电集团公司董事长李× ×行政降级、党内严重 警告处分，给予山西焦煤集团董事长、党委书记白× ×行政记大 过处分。依法对屯兰矿罚款400万元。
建设完善矿井完全六大系统
第二章 煤矿安全制度、劳动纪律和职业道德
建设完善矿井完全六大系统
第二章 煤矿安全制度、劳动纪律和职业道德
建设完善矿井完全六大系统
第二章 煤矿安全制度、劳动纪律和职业道德
建设完善矿井完全六大系统
非煤矿山事故案例（一）
❖ 2007年12月3日16时左右，河北省承德市兴隆县肖军铁金矿发生冒 顶事故，当班井下有16名作业人员，其中，5人逃生，11人被困。
风机
开关
建设完善矿井完全六大系统
安全培训
2.瓦斯引爆火源认定 据现场勘察，经分析认定：本次事故引爆瓦斯的火 源是12403工作面1号联络巷内隔爆型电气开关内爆 炸生成物冲出壳外，引爆壳外瓦斯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2011年10月3日，内蒙古自治区赤峰市克什克腾旗 郝氏矿业有限责任公司发生中毒窒息事故，死亡 3人。经初步调查分析，事故原因是，2名工人在 未进行有效局部通风的情况下，违章进入放炮后 的掘进工作面查看爆破效果，造成1人中毒窒息 死亡，事故发生后盲目组织施救，又造成2人死 亡
用心服务 诚信经营
一、建设背景及意义
用心服务 诚信经营
五、监测监控系统
解决方案 ➢监控系统生产厂家众多，采用技术各不相同，典型 系统如： KJ90N系列 KJ101N系列
用心服务 诚信经营
五、监测监控系统
解决方案
KJ90
用心服务 诚信经营
五、监测监控系统
解决方案
KJ101
用心服务 诚信经营
六、井下人员定位系统
AQ 2032-2011要求 ➢安装条件 井下最多同时作业人数不少于30 人的金属非金 属地下矿山应建立完善人员定位系统； 井下最多同时作业人数少于30 人的金属非金属 地下矿山应建立完善人员出入井信息管理制度。
用心服务 诚信经营
五、监测监控系统
AQ 2031-2011要求
➢有毒气体检测 一氧化碳或二氧化氮传感器的设置应符合以下要求： ✓每个生产中段和分段的进、回风巷靠近采场位置应设 置一氧化碳或二氧化氮传感器； ✓压入式通风的独头掘进巷道，应在距离回风出口5～ 10m回风流中设置一氧化碳或二氧化氮传感器；抽出式 和混合式通风的独头掘进巷道，应在风筒出风口后10～ 15m处设置一氧化碳或二氧化氮传感器； ✓带式输送机滚筒下风侧10～15m 处应设置一氧化碳和 烟雾传感器
用心服务 诚信经营
三、进度要求
➢ 压风自救系统： 地下矿山应于2011年底前在按设计要求建立压风系 统的基础上，按照为采掘作业的地点在灾变期间能 够提供压风供气的要求，建立完善压风自救系统
用心服务 诚信经营
三、进度要求
➢ 供水施救系统： 地下矿山应于2011年底前在现有生产和消防供水系 统的基础上，按照为采掘作业地点及灾变时人员集 中场所能够提供水源的要求，建立完善供水施救系 统。
用心服务 诚信经营
五、监测监控系统
AQ 2031-2011要求 ➢地压监控
对于在需要保护的建筑物、构筑物、铁路、水体下面开 采的地下矿山，应进行地压或变形监测，并应对地表沉降 进行监测 存在大面积采空区、工程地质复杂、有严重地压活动的 地下矿山，应进行地压监测
用心服务 诚信经营
五、监测监控系统
国务院关于进一步加强企业安全生产工作的通知, 国发〔2010〕23号
国家安全监管总局关于印发金属非金属地下矿山 安全避险“六大系统”安装使用和监督检查暂行 规定的通知, 安监总管一〔2010〕168号
国家安全监管总局关于切实加强金属非金属地下 矿山安全避险“六大系统”建设的通知，安监总 管一〔2011〕108号
用心服务 诚信经营
三、进度要求
➢ 井下通信联络系统： 地下矿山应于2010年底前按照《金属非金属矿山安 全规程》的有关规定，以及在灾变期间能够及时通 知人员撤离和实现与避险人员通话的要求，建设完 善井下通信联络系统。
用心服务 诚信经营
四、建设标准
➢依据标准
AQ 2031-2011 金属非金属地下矿山监测监控系统建设规范 AQ 2032-2011 金属非金属地下矿山人员定位系统建设规范 AQ 2033-2011 金属非金属地下矿山紧急避险系统建设规范 AQ 2034-2011 金属非金属地下矿山压风自救系统建设规范 AQ 2035-2011 金属非金属地下矿山供水施救系统建设规范 AQ 2036-2011 金属非金属地下矿山通信联络系统建设规范
其中：除AQ2034、AQ2035外，均不适用于煤（伴生、共生） 系矿山
用心服务 诚信经营
四、建设标准
➢ 参考标准： 煤矿井下安全避险“六大系统”建设完善基本规范 （试行） 煤矿井下紧急避险系统建设管理暂行规定
用心服务 诚信经营
五、监测监控系统
AQ 2031-2011要求
➢总体要求 主机应安装在地面，并双机备份，且应在矿山生产调度 室设置显示终端 监测监控系统应具有矿用产品安全标志 监测监控系统安装完毕和大修后，应按产品使用说明书 的要求进行测试、调校，经验收合格后方能使用 主机和分站的备用电源应能保证连续工作2h 以上
用心服务 诚信经营
三、进度要求
➢ 井下人员定位系统： 大中型地下矿山应于2012年6月底前建立井下人员定 位系统 其他地下矿山应于2013年6月底前建设完善井下人员 定位系统 当班井下作业人员数少于30人的，应建立人员出入 井信息管理系统
用心服务 诚信经营
三、进度要求
➢ 紧急避险系统： 地下矿山应于2011年底前在每个中段至少设置一个 避灾硐室或救生舱(或按AQ2033标准设置)。 独头巷道掘进时，应每掘进500m设置一个避灾硐室 或救生舱。
用心服务 诚信经营
一、建设背景及意义
2008年6月18日，浙江杭州市余杭区仇山漂土有限 公司采矿区发生透水事件，6人在事故中遇难。 当时媒体报到：经初步勘验，在透水事故中遇难 的人员均是窒息死亡，而10名受伤的人员大多是 由于惊吓过度，喝下黄泥水造成胸闷、咳嗽等不 适症状。
用心服务 诚信经营
二、建设依据
用心服务 诚信经营
五、监测监控系统
AQ 2031-2011要求
➢通风监测 井下总回风巷、各个生产中段和分段的回风巷应设置 风速传感器 主要通风机应设置风压传感器 主要通风机、辅助通风机、局部通风机应安装开停传 感器
用心服务 诚信经营
五、监测监控系统
AQ 2031-2011要求
➢视频监控 提升人员的井口信号房、提升机房，以及井口、马头门 （调车场）等人员进出场所，应设视频监控 紧急避险设施及井下爆破器材库、油库、中央变电所等 主要硐室，应设视频监控。安装在井下爆破器材库和油库 的视频设备应具备防爆功能 井口提升机房应设有视频监控显示终端
解决方案
用心服务 诚信经营
用心服务 诚信经营
六、井下人员定位系统
AQ 2032-2011要求
➢安装要求 人员定位系统主机应安装在地面，并双机备份，且应 在矿山生产调度室设置显示终端 人员出入井口和重点区域（各生产中段和分段进出巷 道及主要分叉巷道、井下爆破器材库、紧急避险设施等 区域）进出口地点应安装分站（读卡器） 人员定位系统应取得矿用产品安全标志 人员定位系统安装完毕，经验收合格后方可投入使用
用心服务 诚信经营
一、建设背景及意义
2010年8月6日17时左右，山东省招远市玲南矿业有限 责任公司罗山金矿四矿区盲竖井12中段至14中段井 筒电缆起火引发火灾事故，事故共造成16人死亡。
2009年09月8日，河南省三门峡市金源矿业公司王家峪 矿区五矿1532坑口。因矿井内施工掘进面发生塌方， 压断电缆，引起火灾。当时井下有12名工作人员， 其中6人升井，6人被困井下。随后，矿上组织8名抢 险人员下井抢险，7人也被困井下，最后13名被困人 员均已窒息而亡
用心服务 诚信经营
五、监测监控系统
AQ 2031-2011要求
➢有毒气体检测 地下矿山应配置足够(168号文要求：安全管理人员、通 风工、区队长、班组长、当班安全员)的便携式气体检测 报警仪。便携式气体检测报警仪应能测量一氧化碳、氧气、 二氧化氮浓度，并具有报警参数设置和声光报警功能。 人员进入采掘工作面时，应携带便携式气体检测报警仪 从进风侧进入，一旦报警应立即撤离。 鼓励有条件的矿山企业采用传感器对炮烟中的一氧化碳 或二氧化氮进行在线监测（168号文件要求要实现对采掘 工作面一氧化碳等有毒有害气体浓度的动态监测）
六大系统建设规范（AQ 2031~6-2011）
用心服务 诚信经营
三、进度要求
➢ 主要依据：
国家安全监管总局关于印发金属非金属地下矿山安全避险“六大 系统”安装使用和监督检查暂行规定的通知, 安监总管一〔2010〕 168号
国家安全监管总局关于切实加强金属非金属地下矿山安全避险 “六大系统”建设的通知，安监总管一〔2011〕108号
➢ 总体要求：2013年6月底前全面完成“六大系统”建设任 务
用心服务 诚信经营
三、进度要求
➢ 监测监控系统： 2011年底前建立采掘工作面安全监测监控系统 2011年底前建立完善对提升人员的提升系统的视频监 控系统 存在大面积采空区、工程地质复杂、有严重地压活动 的地 下矿山，应于2012年底前建立完善地压监测监控 系统 开采与煤共(伴)生矿体的地下矿山企业，应按照《煤 矿 安全监控系统及检测仪器使用管理规范» (AQ10292007)的要求， 在2010年底前建立完善安全监控系统
AQ 2031-2011要求
➢监控系统管理 应制定相关规章制度，指定人员，建立完善台账及报表 监测监控设备应定期进行调校，传感器经过调校检测误 差仍超过规定值时，应立即更换 系统发出报警信息时，监测监控中心值班人员应按规定 程序及时处置，处置结果应记录备案 应绘制监测监控系统布置图，并根据实际情况的变化及 时更新 每3 个月应对监测监控数据进行备份
用心服务 诚信经营
六、井下人员定位系统
解决方案
➢人员定位系统生产厂家众多，采用技术各不相同，但大多以 RFID技术和数字通信技术相结合，信号传输有有线及微波方式， 但大多以有线传输为主。 ➢在卡的制作上，有的 采用的是有源识别卡， 有的采用的是无源识 别卡
用心服务 诚信经营
工作原理示意图
六、井下人员定位系统
非煤矿山 安全避险六大系统建设讲座
张明清 副教授 总工程师
TEL:13985038862
贵州大学矿业学院
贵州鑫诚科技有限公司
用心服务201诚1.信11经营
一、建设背景及意义
➢国务院关于进一步加强企业安全生产工作的通知, 国发〔2010〕23号文件要求：
用心服务 诚信经营
一、建设背景及意义
用心服务 诚信经营
五、监测监控系统
解决方案 ➢监控系统生产厂家众多，采用技术各不相同，典型 系统如： KJ90N系列 KJ101N系列
用心服务 诚信经营
五、监测监控系统
解决方案
KJ90
用心服务 诚信经营
五、监测监控系统
解决方案
KJ101
用心服务 诚信经营
六、井下人员定位系统
AQ 2032-2011要求 ➢安装条件 井下最多同时作业人数不少于30 人的金属非金 属地下矿山应建立完善人员定位系统； 井下最多同时作业人数少于30 人的金属非金属 地下矿山应建立完善人员出入井信息管理制度。
用心服务 诚信经营
五、监测监控系统
AQ 2031-2011要求
➢有毒气体检测 一氧化碳或二氧化氮传感器的设置应符合以下要求： ✓每个生产中段和分段的进、回风巷靠近采场位置应设 置一氧化碳或二氧化氮传感器； ✓压入式通风的独头掘进巷道，应在距离回风出口5～ 10m回风流中设置一氧化碳或二氧化氮传感器；抽出式 和混合式通风的独头掘进巷道，应在风筒出风口后10～ 15m处设置一氧化碳或二氧化氮传感器； ✓带式输送机滚筒下风侧10～15m 处应设置一氧化碳和 烟雾传感器
用心服务 诚信经营
三、进度要求
➢ 压风自救系统： 地下矿山应于2011年底前在按设计要求建立压风系 统的基础上，按照为采掘作业的地点在灾变期间能 够提供压风供气的要求，建立完善压风自救系统
用心服务 诚信经营
三、进度要求
➢ 供水施救系统： 地下矿山应于2011年底前在现有生产和消防供水系 统的基础上，按照为采掘作业地点及灾变时人员集 中场所能够提供水源的要求，建立完善供水施救系 统。
用心服务 诚信经营
五、监测监控系统
AQ 2031-2011要求 ➢地压监控
对于在需要保护的建筑物、构筑物、铁路、水体下面开 采的地下矿山，应进行地压或变形监测，并应对地表沉降 进行监测 存在大面积采空区、工程地质复杂、有严重地压活动的 地下矿山，应进行地压监测
用心服务 诚信经营
五、监测监控系统
国务院关于进一步加强企业安全生产工作的通知, 国发〔2010〕23号
国家安全监管总局关于印发金属非金属地下矿山 安全避险“六大系统”安装使用和监督检查暂行 规定的通知, 安监总管一〔2010〕168号
国家安全监管总局关于切实加强金属非金属地下 矿山安全避险“六大系统”建设的通知，安监总 管一〔2011〕108号
用心服务 诚信经营
三、进度要求
➢ 井下通信联络系统： 地下矿山应于2010年底前按照《金属非金属矿山安 全规程》的有关规定，以及在灾变期间能够及时通 知人员撤离和实现与避险人员通话的要求，建设完 善井下通信联络系统。
用心服务 诚信经营
四、建设标准
➢依据标准
AQ 2031-2011 金属非金属地下矿山监测监控系统建设规范 AQ 2032-2011 金属非金属地下矿山人员定位系统建设规范 AQ 2033-2011 金属非金属地下矿山紧急避险系统建设规范 AQ 2034-2011 金属非金属地下矿山压风自救系统建设规范 AQ 2035-2011 金属非金属地下矿山供水施救系统建设规范 AQ 2036-2011 金属非金属地下矿山通信联络系统建设规范
其中：除AQ2034、AQ2035外，均不适用于煤（伴生、共生） 系矿山
用心服务 诚信经营
四、建设标准
➢ 参考标准： 煤矿井下安全避险“六大系统”建设完善基本规范 （试行） 煤矿井下紧急避险系统建设管理暂行规定
用心服务 诚信经营
五、监测监控系统
AQ 2031-2011要求
➢总体要求 主机应安装在地面，并双机备份，且应在矿山生产调度 室设置显示终端 监测监控系统应具有矿用产品安全标志 监测监控系统安装完毕和大修后，应按产品使用说明书 的要求进行测试、调校，经验收合格后方能使用 主机和分站的备用电源应能保证连续工作2h 以上
用心服务 诚信经营
三、进度要求
➢ 井下人员定位系统： 大中型地下矿山应于2012年6月底前建立井下人员定 位系统 其他地下矿山应于2013年6月底前建设完善井下人员 定位系统 当班井下作业人员数少于30人的，应建立人员出入 井信息管理系统
用心服务 诚信经营
三、进度要求
➢ 紧急避险系统： 地下矿山应于2011年底前在每个中段至少设置一个 避灾硐室或救生舱(或按AQ2033标准设置)。 独头巷道掘进时，应每掘进500m设置一个避灾硐室 或救生舱。
用心服务 诚信经营
一、建设背景及意义
2008年6月18日，浙江杭州市余杭区仇山漂土有限 公司采矿区发生透水事件，6人在事故中遇难。 当时媒体报到：经初步勘验，在透水事故中遇难 的人员均是窒息死亡，而10名受伤的人员大多是 由于惊吓过度，喝下黄泥水造成胸闷、咳嗽等不 适症状。
用心服务 诚信经营
二、建设依据
用心服务 诚信经营
五、监测监控系统
AQ 2031-2011要求
➢通风监测 井下总回风巷、各个生产中段和分段的回风巷应设置 风速传感器 主要通风机应设置风压传感器 主要通风机、辅助通风机、局部通风机应安装开停传 感器
用心服务 诚信经营
五、监测监控系统
AQ 2031-2011要求
➢视频监控 提升人员的井口信号房、提升机房，以及井口、马头门 （调车场）等人员进出场所，应设视频监控 紧急避险设施及井下爆破器材库、油库、中央变电所等 主要硐室，应设视频监控。安装在井下爆破器材库和油库 的视频设备应具备防爆功能 井口提升机房应设有视频监控显示终端
解决方案
用心服务 诚信经营
用心服务 诚信经营
六、井下人员定位系统
AQ 2032-2011要求
➢安装要求 人员定位系统主机应安装在地面，并双机备份，且应 在矿山生产调度室设置显示终端 人员出入井口和重点区域（各生产中段和分段进出巷 道及主要分叉巷道、井下爆破器材库、紧急避险设施等 区域）进出口地点应安装分站（读卡器） 人员定位系统应取得矿用产品安全标志 人员定位系统安装完毕，经验收合格后方可投入使用
用心服务 诚信经营
一、建设背景及意义
2010年8月6日17时左右，山东省招远市玲南矿业有限 责任公司罗山金矿四矿区盲竖井12中段至14中段井 筒电缆起火引发火灾事故，事故共造成16人死亡。
2009年09月8日，河南省三门峡市金源矿业公司王家峪 矿区五矿1532坑口。因矿井内施工掘进面发生塌方， 压断电缆，引起火灾。当时井下有12名工作人员， 其中6人升井，6人被困井下。随后，矿上组织8名抢 险人员下井抢险，7人也被困井下，最后13名被困人 员均已窒息而亡
用心服务 诚信经营
五、监测监控系统
AQ 2031-2011要求
➢有毒气体检测 地下矿山应配置足够(168号文要求：安全管理人员、通 风工、区队长、班组长、当班安全员)的便携式气体检测 报警仪。便携式气体检测报警仪应能测量一氧化碳、氧气、 二氧化氮浓度，并具有报警参数设置和声光报警功能。 人员进入采掘工作面时，应携带便携式气体检测报警仪 从进风侧进入，一旦报警应立即撤离。 鼓励有条件的矿山企业采用传感器对炮烟中的一氧化碳 或二氧化氮进行在线监测（168号文件要求要实现对采掘 工作面一氧化碳等有毒有害气体浓度的动态监测）
六大系统建设规范（AQ 2031~6-2011）
用心服务 诚信经营
三、进度要求
➢ 主要依据：
国家安全监管总局关于印发金属非金属地下矿山安全避险“六大 系统”安装使用和监督检查暂行规定的通知, 安监总管一〔2010〕 168号
国家安全监管总局关于切实加强金属非金属地下矿山安全避险 “六大系统”建设的通知，安监总管一〔2011〕108号
➢ 总体要求：2013年6月底前全面完成“六大系统”建设任 务
用心服务 诚信经营
三、进度要求
➢ 监测监控系统： 2011年底前建立采掘工作面安全监测监控系统 2011年底前建立完善对提升人员的提升系统的视频监 控系统 存在大面积采空区、工程地质复杂、有严重地压活动 的地 下矿山，应于2012年底前建立完善地压监测监控 系统 开采与煤共(伴)生矿体的地下矿山企业，应按照《煤 矿 安全监控系统及检测仪器使用管理规范» (AQ10292007)的要求， 在2010年底前建立完善安全监控系统
AQ 2031-2011要求
➢监控系统管理 应制定相关规章制度，指定人员，建立完善台账及报表 监测监控设备应定期进行调校，传感器经过调校检测误 差仍超过规定值时，应立即更换 系统发出报警信息时，监测监控中心值班人员应按规定 程序及时处置，处置结果应记录备案 应绘制监测监控系统布置图，并根据实际情况的变化及 时更新 每3 个月应对监测监控数据进行备份
用心服务 诚信经营
六、井下人员定位系统
解决方案
➢人员定位系统生产厂家众多，采用技术各不相同，但大多以 RFID技术和数字通信技术相结合，信号传输有有线及微波方式， 但大多以有线传输为主。 ➢在卡的制作上，有的 采用的是有源识别卡， 有的采用的是无源识 别卡
用心服务 诚信经营
工作原理示意图
六、井下人员定位系统
非煤矿山 安全避险六大系统建设讲座
张明清 副教授 总工程师
TEL:13985038862
贵州大学矿业学院
贵州鑫诚科技有限公司
用心服务201诚1.信11经营
一、建设背景及意义
➢国务院关于进一步加强企业安全生产工作的通知, 国发〔2010〕23号文件要求：
