RSRSRS电平及常见逻辑电平标准
常用电平及接口电平
常用电平及接口电平常用电平及接口电平目录一.常用逻辑电平标准 (3)1.1 COMS电平 (4)1.2 LVCOMS电平 (5)2.1 TTL电平 (5)2.2 LVTTL电平 (5)3.1 LVDS电平 (6)4.1 PECL(VCC=5V)/LVPECL(VCC=3.3V)电平 (7)5.1 CML电平 (7)6.1 VML电平 (7)7.1 HSTL电平 (8)7.2 SSTL电平 (8)二．常用接口电平标准 (9)1. RS232、RS485、 RS422 (9)2 DDR1 ,DDR2,DDR3 (10)3 PCIE2. 0、PCIE3.0 (11)4 USB2.0, USB3.0 (13)5 SATA2.0, SATA3.0 (14)6 GTX高速接口 (14)一.常用逻辑电平标准附图1：附图2：附图3：附图4：1.1 COMS电平电平参数条件最大值典型值最小值单位备注电源电压（VCC） 5.5 5 4.5 V输入高压（VIH） 3.5 V输入低压（VIL) 1.5 V输出高压（VOH) 4.44 V输出低压（VOL）0.5 V共模电压（VT） 2.5 V传输延迟时间(25-50ns)最高速率耦合方式1.2 LVCOMS电平LVCOMS电平参数条件最大值典型值最小值单位备注电源电压（VCC） 3.6 3.3 2.7 V输入高压（VIH）0.7VCC V输入低压（VIL) 0.2VCC V输出高压（VOH) VCC-0.1 V输出低压（VOL）0.1 V共模电压（VT）0.5VCC V最高速率耦合方式2.1 TTL电平电平参数条件最大值典型值最小值单位备注电源电压（VCC） 5.5 5 4.5 V输入高压（VIH） 2 V输入低压（VIL) 0.8 V输出高压（VOH) 2.4 V输出低压（VOL）0.5 V共模电压（VT） 1.5 V传输延迟时间(5-10ns)，最高速率耦合方式2.2 LVTTL电平电平参数条件最大值典型值最小值单位备注电源电压（VCC）3.6 3.3 3 V 输入高压（VIH）2 V 输入低压（VIL) 0.8 V 输出高压（VOH) 2.4 V 输出低压（VOL）0.4 V 共模电压（VT） 1.5 V 最高速率耦合方式3.1 LVDS电平最高速率：3.125Gbps耦合方式：4.1 PECL(VCC=5V)/LVPECL(VCC=3.3V)电平最高速率：LVPECL为10+Gbps耦合方式：5.1 CML电平最高速率：10+Gbps耦合方式：VCC相同时CML与CML之间采用直流耦合，VCC不同时CML与CML 之间采用交流耦合6.1 VML电平电平参数条件最大值典型值最小值单位备注电源电压（VCC）V输入高压（VIH）V输入低压（VIL) V输出高压（VOH) 1.65 V输出低压（VOL） 0.85 V共模电压（VT） 1.25 V最高速率耦合方式VML电平与LVDS电平兼容，TLK2711输出是VML 电平。
常见的电平标准总结
下面总结一下各电平标准。
现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的 LVDS、GTL、PGTL、CML、HSTL、SSTL等。
下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。
TTL：Transistor-Transistor Logic 三极管结构。
Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。
因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。
所以后来就把一部分“砍”掉了。
也就是后面的LVTTL。
LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。
3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。
2.5V LVTTL：Vcc：2.5V；VOH>=2.0V；VOL<=0.2V；VIH>=1.7V；VIL<=0.7V。
更低的LVTTL不常用就先不讲了。
多用在处理器等高速芯片，使用时查看芯片手册就OK了。
TTL使用注意：TTL电平一般过冲都会比较严重，可能在始端串22欧或33欧电阻；TTL电平输入脚悬空时是内部认为是高电平，要下拉的话应用1k以下电阻下拉。
TTL输出不能驱动CMOS输入。
CMOS：Complementary Metal Oxide Semiconductor PMOS+NMOS。
Vcc：5V；VOH>=4.45V；VOL<=0.5V；VIH>=3.5V；VIL<=1.5V。
相对TTL有了更大的噪声容限，输入阻抗远大于TTL输入阻抗。
对应3.3V LVTTL，出现了LVCMOS，可以与3.3V的LVTTL直接相互驱动。
串口电平标准
串口电平标准串口电平标准是指在串行通信中发送和接收数据的电平范围，也称为通信协议或通讯接口标准。
串口电平标准主要有RS232、RS422、RS485和TTL等。
这些标准了解和掌握，对于工业自动化、通信、控制、医疗设备领域的工程师具有重要意义。
一、RS232电平标准RS232标准是美国电子工业协会(Association of Electronic Industries)制定的通信协议。
RS232通常是指单向传输数据的串行通信标准，电平范围是正负12V,使用简单可靠，传输距离较短，通常是15米左右，常用于个人计算机(PC)串行接口、调制解调器、打印机等设备。
二、RS422电平标准RS422标准是美国电子工业协会(Association of Electronic Industries)制定的通信协议。
RS422通常是指差分传输数据的串行通信标准，电平范围是正负5V,传输距离远，可以达到1200米，传输速率高，可以达到10Mbit/s，常用于音视频设备、仪器仪表控制等领域。
三、RS485电平标准RS485标准是美国电子工业协会(Association of Electronic Industries)制定的通信协议。
RS485通常是指多点差分传输数据的串行通信标准，电平范围是正负2V,支持多点通信，可以达到256个节点，传输速率高，可以达到10Mbit/s，常用于工业自动化领域。
四、TTL电平标准TTL标准是指可编程逻辑器件PAL(Programmable Array Logic)、GAL(Generic Array Logic)、CPLD(Complex Programmable Logic Devices)和FPGA(Field Programmable Gate Array)器件的电平标准，电平范围是0-5V，由于传输距离短，一般只能达到几十厘米，应用广泛，例如单片机、智能卡、传感器等领域。
五、总结以上是串口电平标准的基本介绍，工程师需根据实际应用场景选择合适的串口电平。
RS232RS485电平RS422电平TTL电平
RS232电平或者说串口电平，有的甚至说计算机电平，所有的这些说法，指得都是计算机9针串口（RS232）的电平，采用负逻辑，－15v ~ －3v 代表1＋3v ~ ＋15v 代表0RS485电平和RS422电平由于两者均采用差分传输（平衡传输）的方式，所以它们的电平方式，一般有两个引脚A,B 发送端AB间的电压差+2 ~ +6v 1-2 ~ -6v 0接收端AB间的电压差大于+200mv 1小于-200mv 0定义逻辑1为B>A的状态定义逻辑0为A>B的状态AB之间的电压差不小于200mv一对一的接头的情况下RS232 可做到双向传输，全双工通讯最高传输速率20kbpsRS422 只能做到单向传输，半双工通讯，最高传输速率10MbpsRS485 双向传输，半双工通讯, 最高传输速率10Mbps另外，总结下常用电平标准：现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的LVDS、GTL、PGTL、CML、HSTL、SSTL等。
下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。
TTL：Transistor-Transistor Logic 三极管逻辑。
Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。
因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。
所以后来就把一部分“砍”掉了。
也就是后面的LVTTL。
LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low V oltage TTL)。
3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。
2.5V LVTTL：Vcc：2.5V；VOH>=2.0V；VOL<=0.2V；VIH>=1.7V；VIL<=0.7V。
常见电平标准
常见电平标准现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的 LVDS、GTL、PGTL、CML、HSTL、SSTL等。
下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。
1、TTL：Transistor-Transistor Logic 三极管逻辑。
Vcc：5V；VOH>=2.4V；VOL<=0.5V； VIH>=2V；VIL<=0.8V。
因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。
所以后来就把一部分“砍”掉了。
也就是后面的LVTTL。
2、LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。
3.3V LVTTL： Vcc：3.3V；VOH>=2.4V；VOL<=0.4V； VIH>=2V；VIL<=0.8V。
2.5V LVTTL： Vcc：2.5V；VOH>=2.0V；VOL<=0.2V； VIH>=1.7V；VIL<=0.7V。
更低的LVTTL不常用就先不讲了。
多用在处理器等高速芯片，使用时查看芯片手册就OK了。
TTL使用注意：TTL电平一般过冲都会比较严重，可能在始端串22欧或33欧电阻；TTL电平输入脚悬空时是内部认为是高电平。
要下拉的话应用1k以下电阻下拉。
TTL输出不能驱动CMOS输入。
3、CMOS：Complementary Metal Oxide Semiconductor PMOS+NMOS。
Vcc：5V； VOH>=4.45V；VOL<=0.5V； VIH>=3.5V；VIL<=1.5V。
相对TTL有了更大的噪声容限，输入阻抗远大于TTL输入阻抗。
对应3.3V LVTTL，出现了LVCMOS，可以与3.3V的LVTTL直接相互驱动。
电平标准
一些电平标准下面总结一下各电平标准，和新手以及有需要的人共享一下^_^.现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的LVDS、GTL、PGTL、CML、HSTL、SSTL等。
下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。
TTL：Transistor-Transistor Logic 三极管结构。
Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。
因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。
所以后来就把一部分“砍”掉了。
也就是后面的LVTTL。
LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。
3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。
2.5V LVTTL：Vcc：2.5V；VOH>=2.0V；VOL<=0.2V；VIH>=1.7V；VIL<=0.7V。
更低的LVTTL不常用就先不讲了。
多用在处理器等高速芯片，使用时查看芯片手册就OK了。
TTL使用注意：TTL电平一般过冲都会比较严重，可能在始端串22欧或33欧电阻； TTL电平输入脚悬空时是内部认为是高电平。
要下拉的话应用1k以下电阻下拉。
TTL输出不能驱动CMOS输入。
CMOS：Complementary Metal Oxide Semiconductor PMOS+NMOS。
Vcc：5V；VOH>=4.45V；VOL<=0.5V；VIH>=3.5V；VIL<=1.5V。
相对TTL有了更大的噪声容限，输入阻抗远大于TTL输入阻抗。
对应3.3V LVTTL，出现了LVCMOS，可以与3.3V的LVTTL直接相互驱动。
RS232、RS485、TTL电平、CMOS电平
RS232、RS485、TTL电平、CMOS电平什么是TTL 电平、CMOS 电平、RS232 电平？它们有什么区别呢？一般说来，CMOS 电平比TTL 电平有着更高的噪声容限。
（一）、TTL 电平标准输出L： 2.4V。
输入L： 2.0VTTL 器件输出低电平要小于0.8V，高电平要大于2.4V。
输入，低于1.2V 就认为是0，高于2.0 就认为是1。
于是TTL 电平的输入低电平的噪声容限就只有(0.8-0)/2=0.4V，高电平的噪声容限为(5-2.4)/2=1.3V。
（二）、CMOS 电平标准输出L：0.9*Vcc。
输入L：0.7*Vcc.由于CMOS 电源采用12V，则输入低于3.6V 为低电平，噪声容限为1.8V，高于3.5V 为高电平，噪声容限高为1.8V。
比TTL 有更高的噪声容限。
（三）、RS232 标准负逻辑：逻辑1 的电平为-3～-15V，逻辑0 的电平为+3～+15V，注意电平的定义反相了一次。
不足之处：（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL 电平不兼容故需使用电平转换电路方能与TTL 电路连接。
（2）RS232 可做到双向传输，全双工通讯最高传输速率20kbps。
（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。
（4）传输距离有限，最大传输距离15 米。
（四）、RS485 标准逻辑1 的电平为+2～+6V，逻辑0 的电平为-2～-6V，双向传输，半双工通讯, 最高传输速率10Mbps最大传输距离约为1200mRS-485 接口是采用平衡驱动器和差分接收器的组合，抗共模干能力增强，即抗噪声干扰性好。
常用电平标准
常用电平标准现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的LVDS、GTL、PGTL、CML、HSTL、SSTL等。
下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。
TTL：Transistor-Transistor Logic 三极管结构。
Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。
因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。
所以后来就把一部分“砍”掉了。
也就是后面的LVTTL。
LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low V oltage TTL)。
3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。
2.5V LVTTL：Vcc：2.5V；VOH>=2.0V；VOL<=0.2V；VIH>=1.7V；VIL<=0.7V。
更低的LVTTL不常用就先不讲了。
多用在处理器等高速芯片，使用时查看芯片手册就OK 了。
TTL使用注意：TTL电平一般过冲都会比较严重，可能在始端串22欧或33欧电阻；TTL 电平输入脚悬空时是内部认为是高电平。
要下拉的话应用1k以下电阻下拉。
TTL输出不能驱动CMOS输入。
CMOS：Complementary Metal Oxide Semiconductor PMOS+NMOS。
Vcc：5V；VOH>=4.45V；VOL<=0.5V；VIH>=3.5V；VIL<=1.5V。
相对TTL有了更大的噪声容限，输入阻抗远大于TTL输入阻抗。
对应3.3V LVTTL，出现了LVCMOS，可以与3.3V 的LVTTL直接相互驱动。
RS232电平 RS485电平 RS422电平 TTL电平
RS232电平RS485电平RS422电平TTL电平232电平或者说串口电平，有的甚至说计算机电平，所有的这些说法，指得都是计算机9针串口（RS232）得电平，采用负逻辑，－15v ~ －3v 代表1＋3v ~ ＋15v 代表0RS485电平和RS422电平由于两者均采用差分传输（平衡传输）的方式，所以他们的电平方式，一般有两个引脚A,B发送端AB间的电压差＋2 ～＋6v 1－2 ～－6v 0接收端AB间的电压差大于＋200mv 1小于－200mv 0定义逻辑1为B>A的状态定义逻辑0为A>B的状态AB之间的电压差不小于200mv一对一的接头的情况下RS232 可做到双向传输，全双工通讯最高传输速率20kbps422 只能做到单向传输，半双工通讯，最高传输速率10Mbps485 双向传输，半双工通讯, 最高传输速率10Mbps顺便在这里引用下/user4/rexdu/archives/2006/403924.shtml的文章，总结一下各种电平面总结一下各电平标准。
和新手以及有需要的人共享一下^_^.现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的LVDS、GTL、PGTL、CML、HSTL、SSTL等。
下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。
TTL：Transistor-Transistor Logic 三极管结构。
Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。
因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。
所以后来就把一部分“砍”掉了。
也就是后面的LVTTL。
LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。
3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。
RS232、RS485、RS422电平,及常见逻辑电平标准
RS232、RS485、RS422电平，及常见逻辑电平标准RS232电平或者说串口电平，有的甚至说计算机电平，所有的这些说法，指得都是计算机9针串口（RS232）的电平，采用负逻辑，－15v ~ －3v 代表1＋3v ~ ＋15v 代表0RS485电平和RS422电平由于两者均采用差分传输（平衡传输）的方式，所以他们的电平方式，一般有两个引脚 A,B发送端 AB间的电压差＋2 ～＋6v 1－2 ～－6v 0接收端 AB间的电压差大于＋200mv 1小于－200mv 0定义逻辑1为B>A的状态定义逻辑0为A>B的状态AB之间的电压差不小于200mv一对一的接头的情况下RS232 可做到双向传输，全双工通讯最高传输速率 20kbps422 只能做到单向传输，半双工通讯，最高传输速率10Mbps485 双向传输，半双工通讯, 最高传输速率10Mbps常见逻辑电平标准下面总结一下各电平标准。
和新手以及有需要的人共享一下^_^.现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的 LVDS、GTL、PGTL、CML、HSTL、SSTL等。
下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。
TTL：Transistor-Transistor Logic 三极管结构。
Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。
因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。
所以后来就把一部分“砍”掉了。
也就是后面的LVTTL。
LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。
3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。
RS232电平_RS485电平_RS422电平_TTL电平
RS232电平或者说串口电平，有的甚至说计算机电平，所有的这些说法，指得都是计算机9针串口（RS232）的电平，采用负逻辑，－15v ~ －3v 代表1＋3v ~ ＋15v 代表0RS485电平和RS422电平由于两者均采用差分传输（平衡传输）的方式，所以它们的电平方式，一般有两个引脚A,B 发送端AB间的电压差+2 ~ +6v 1-2 ~ -6v 0接收端AB间的电压差大于+200mv 1小于-200mv 0定义逻辑1为B>A的状态定义逻辑0为A>B的状态AB之间的电压差不小于200mv一对一的接头的情况下RS232 可做到双向传输，全双工通讯最高传输速率20kbpsRS422 只能做到单向传输，半双工通讯，最高传输速率10MbpsRS485 双向传输，半双工通讯, 最高传输速率10Mbps另外，总结下常用电平标准：现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的LVDS、GTL、PGTL、CML、HSTL、SSTL等。
下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。
TTL：Transistor-Transistor Logic 三极管逻辑。
Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。
因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。
所以后来就把一部分“砍”掉了。
也就是后面的LVTTL。
LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low V oltage TTL)。
3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。
2.5V LVTTL：Vcc：2.5V；VOH>=2.0V；VOL<=0.2V；VIH>=1.7V；VIL<=0.7V。
232 485 can电平标准
电平标准是指数字电路中用来表示逻辑高电平和逻辑低电平的标准数值范围和电压值。
在数字电路中，逻辑高和逻辑低分别对应于高电平和低电平，而这些电平的标准化对于数字电路的正常工作至关重要。
232 485 can标准电平是指在RS-232、RS-485和CAN总线通信标准中所规定的电平范围和电压数值。
1. RS-232电平标准RS-232是一种广泛应用于串行通信中的标准，其电平标准规定了逻辑高和逻辑低的电压范围。
在RS-232标准中，逻辑高电平的电压范围为+3V至+15V，而逻辑低电平的电压范围为-3V至-15V。
这种电平标准在许多串行通信设备中得到了广泛的应用。
2. RS-485电平标准RS-485是一种广泛应用于工业控制系统和远程监控系统中的标准，其电平标准与RS-232有所不同。
在RS-485标准中，逻辑高电平的电压范围为+1.5V至+6V，而逻辑低电平的电压范围为-1.5V至-6V。
相较于RS-232，RS-485的电平标准有所变化，适用于不同的应用场景。
3. CAN电平标准CAN总线是一种广泛应用于汽车、工业控制和航空航天领域的现场总线标准，其电平标准也是一项重要的技术规范。
在CAN标准中，逻辑高电平的电压范围为+2.5V至+3.3V，而逻辑低电平的电压范围为+1.5V至+2.3V。
CAN总线的电平标准经过精心设计，适用于复杂的工业环境和汽车电子系统。
总结232 485 can标准电平是数字通信领域中的重要概念，不同的标准对应着不同的电平范围和电压数值，其规范化有利于数字电路的稳定运行和互操作性。
在实际应用中，我们需要根据具体的通信标准选择合适的电平标准，以确保设备之间能够正常通信和数据传输。
希望本文能够帮助大家更好地理解232 485 can标准电平的重要性和应用价值。
在数字通信领域中，电平标准是确保不同设备之间能够正常通信和数据传输的重要因素。
在设计和使用数字电路时，了解并遵守不同通信标准的电平要求至关重要。
各种逻辑电平标准值
各种逻辑电平标准值很多人会对是高电平电压.低电平的电平电压是多少产生疑惑.一般来讲大于60%的高电平.小于30%为低电平.以5V来讲的那就是3以上为高电平.1.5以下为低电平.中间值为不稳态.如果你还想了解得更多.那么请详细看下面.(本资料由.深圳单片机交流网整理)在通用的电子器件设备中，TTL和CMOS电路的应用非常广泛。
但是面对现在系统日益复杂，传输的数据量越来越大，实时性要求越来越高，传输距离越来越长的发展趋势，掌握高速数据传输的逻辑电平知识和设计能力就显得更加迫切了。
5V TTL和5V CMOS逻辑电平是通用的逻辑电平。
·3.3V及以下的逻辑电平被称为低电压逻辑电平，常用的为LVTTL电平。
·低电压的逻辑电平还有2.5V和1.8V两种。
·ECL/PECL 和LVDS是差分输入输出。
·RS-422/485和RS-232是串口的接口标准，RS-422/485是差分输入常用电平标准现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的LVDS、GTL、PGTL、CML、HSTL、SSTL等。
下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。
TTL：Transistor-Transistor Logic 三极管结构。
Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。
因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。
所以后来就把一部分“砍”掉了。
也就是后面的LVTTL。
LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low V oltage TTL)。
3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。
电平标准
一些电平标准下面总结一下各电平标准，和新手以及有需要的人共享一下^_^.现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的LVDS、GTL、PGTL、CML、HSTL、SSTL等。
下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。
TTL：Transistor-Transistor Logic 三极管结构。
Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。
因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。
所以后来就把一部分“砍”掉了。
也就是后面的LVTTL。
LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。
3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。
2.5V LVTTL：Vcc：2.5V；VOH>=2.0V；VOL<=0.2V；VIH>=1.7V；VIL<=0.7V。
更低的LVTTL不常用就先不讲了。
多用在处理器等高速芯片，使用时查看芯片手册就OK了。
TTL使用注意：TTL电平一般过冲都会比较严重，可能在始端串22欧或33欧电阻； TTL电平输入脚悬空时是内部认为是高电平。
要下拉的话应用1k以下电阻下拉。
TTL输出不能驱动CMOS输入。
CMOS：Complementary Metal Oxide Semiconductor PMOS+NMOS。
Vcc：5V；VOH>=4.45V；VOL<=0.5V；VIH>=3.5V；VIL<=1.5V。
相对TTL有了更大的噪声容限，输入阻抗远大于TTL输入阻抗。
对应3.3V LVTTL，出现了LVCMOS，可以与3.3V的LVTTL直接相互驱动。
rs232电平标准
rs232电平标准
RS-232是一种串行通信接口标准，用于连接计算机和外围设备。
RS-232定义了发送和接收数据的电气和功能规范。
RS-232电平标准定义了合规设备之间的电平范围。
根据RS-232标准，逻辑"1"表示高电平，通常在-3至-15伏特之间。
逻辑"0"表示低电平，通常在+3至+15伏特之间。
为了保持一定的电平裕度，标准规定数据信号必须保持在正负12伏特范围内。
此外，RS-232标准还规定了发送和接收数据的时钟速率，以及其他一些信号线的功能和用途。
不同的设备可能会有一些不同的变体，如RS-232C和RS-232D，但它们都遵循了相同的电平标准和基本规则。
尽管RS-232标准在现代计算机通信中已经不常用，但仍然被一些特定应用和老旧设备所使用，如串口打印机、调制解调器和早期计算机。
继RS-232之后，出现了更快速的通信标准，如USB和以太网。
电平标准
RS232电平或者说辑：－15v ~ －3v 代表1 ，＋3v ~ ＋15v 代表0 。
RS485电平和RS422电平：由于两者均采用差分传输（平衡传输）的方式，所以它们的电平方式，一般有两个引脚 A,B 发送端 AB间的电势差U为UB-UA: ＋2 ～ ＋6v : 1 ，－2 ～ －6v : 0 ，接收端 AB间的电势差U为：大于 ＋200mv: 1 ，小于 －200mv: 0 ，定义逻辑1为B>A的状态 ，定义逻辑0为B<A的状态 ，AB之间的电压差不小于200mv 。
通讯，最高传输速率10Mbps 。 485 双向传输，半双工通讯, 最高传输速率10Mbps 。 USB 可以自动选择HS
（High-Speed，高速，480 Mbps）、FS（Full-Speed，全速，12Mbps）和LS（Low-Speed，低速，1.5Mbps）三种模
式中的一种。 现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有
的振幅便能满足近距离传输的要求。假定负载电阻为100Ω，采用LVDS方式传输数据时，如果双绞线长度为10m，传
输速率可达400 Mbps；当电缆长度增加到20m时，速率降为100 Mbps；而当电缆长度为100m时，速率只能达到10
Mbps左右。 RS232 可做到双向传输，全双工通讯 最高传输速率 20kbps 。 422 只能做到单向传输，半双工
USB电平：电源线是5V，为USB设备提供最大500mA的电流，它与数据线上的电平无关，数据线是差分信号，通常D+
和D-在+400mV~-400mV间变化,在传统的单端（Single-ended）通信中，一条线路来传输一个比特位。高电平表示1
常见差分电平标准
常见差分电平标准差分信号在电子系统中起着重要的作用，它具有抗干扰能力强、传输距离远、数据可靠性高等优点。
而为了确保差分信号的正常传输和解码，需要遵循一定的电平标准。
本文将介绍常见的差分电平标准，包括LVDS、PECL、RS-422和RS-485。
1. LVDS（低电压差分信号）：LVDS是一种低功耗差分信号标准，广泛应用于高速数据传输领域。
其电平范围为0.9V至2.4V，通常以1.2V为中心电平。
LVDS采用差分传输方式，可以实现高速数据传输和低功耗的平衡，适用于高速差分信号传输，如液晶显示器、高速数据通信等。
2. PECL（正常态耗电能力逻辑）：PECL是一种高速差分信号标准，其电平范围为2.375V至3.8V，通常以3.3V为中心电平。
PECL信号具有高速传输和低功耗的特点，适用于高速差分信号传输，如高速数据通信、光纤通信等。
3. RS-422：RS-422是一种标准的差分信号标准，其电平范围为-7V至+12V，通常以0V为中心电平。
RS-422采用平衡差分传输方式，可以实现远距离数据传输和抗干扰能力强的优点，适用于长距离差分信号传输，如工业自动化控制、仪器仪表等。
4. RS-485：RS-485是一种多点差分信号标准，其电平范围与RS-422相同，通常以0V为中心电平。
RS-485信号具有多点传输和抗干扰能力强的特点，适用于多点差分信号传输，如多节点通信、远距离数据传输等。
这些差分电平标准在不同应用领域有着各自的优势和适用范围。
选择合适的差分电平标准需要考虑传输距离、数据速率、功耗、抗干扰能力等因素。
除了上述常见的差分电平标准，还有一些其他的标准，如TTL、ECL 等，它们在特定的应用场景中也有着广泛的应用。
此外，随着技术的不断进步和应用需求的变化，新的差分电平标准也在不断出现。
总结起来，差分电平标准在电子系统中起着至关重要的作用。
选择适合的差分电平标准可以确保信号的正常传输和解码，提高系统的可靠性和稳定性。
常用电平标准
常用电平标准现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的LVDS、GTL、PGTL、CML、HSTL、SSTL等。
下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。
TTL：Transistor-Transistor Logic 三极管结构。
Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。
因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。
所以后来就把一部分“砍”掉了。
也就是后面的LVTTL。
LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low V oltage TTL)。
3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。
2.5V LVTTL：Vcc：2.5V；VOH>=2.0V；VOL<=0.2V；VIH>=1.7V；VIL<=0.7V。
更低的LVTTL不常用就先不讲了。
多用在处理器等高速芯片，使用时查看芯片手册就OK 了。
TTL使用注意：TTL电平一般过冲都会比较严重，可能在始端串22欧或33欧电阻；TTL 电平输入脚悬空时是内部认为是高电平。
要下拉的话应用1k以下电阻下拉。
TTL输出不能驱动CMOS输入。
CMOS：Complementary Metal Oxide Semiconductor PMOS+NMOS。
Vcc：5V；VOH>=4.45V；VOL<=0.5V；VIH>=3.5V；VIL<=1.5V。
相对TTL有了更大的噪声容限，输入阻抗远大于TTL输入阻抗。
对应3.3V LVTTL，出现了LVCMOS，可以与3.3V的LVTTL直接相互驱动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

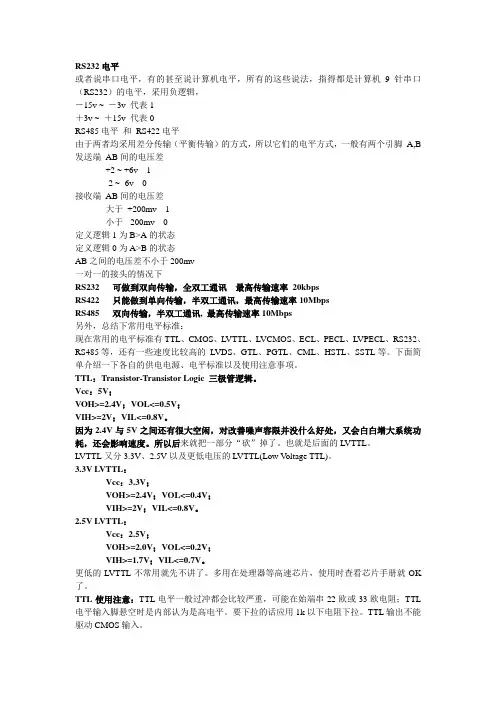

R S232、R S485、R S422电平，及常见逻辑电平标准RS232电平或者说串口电平，有的甚至说计算机电平，所有的这些说法，指得都是计算机9针串口（RS232）的电平，采用负逻辑，－15v ~ －3v 代表1＋3v ~ ＋15v 代表0RS485电平和RS422电平由于两者均采用差分传输（平衡传输）的方式，所以他们的电平方式，一般有两个引脚 A,B发送端 AB间的电压差＋2 ～＋6v 1－2 ～－6v 0接收端 AB间的电压差大于＋200mv 1小于－200mv 0定义逻辑1为B>A的状态定义逻辑0为A>B的状态AB之间的电压差不小于200mv一对一的接头的情况下RS232 可做到双向传输，全双工通讯最高传输速率 20kbps422 只能做到单向传输，半双工通讯，最高传输速率10Mbps485 双向传输，半双工通讯, 最高传输速率10Mbps常见逻辑电平标准下面总结一下各电平标准。

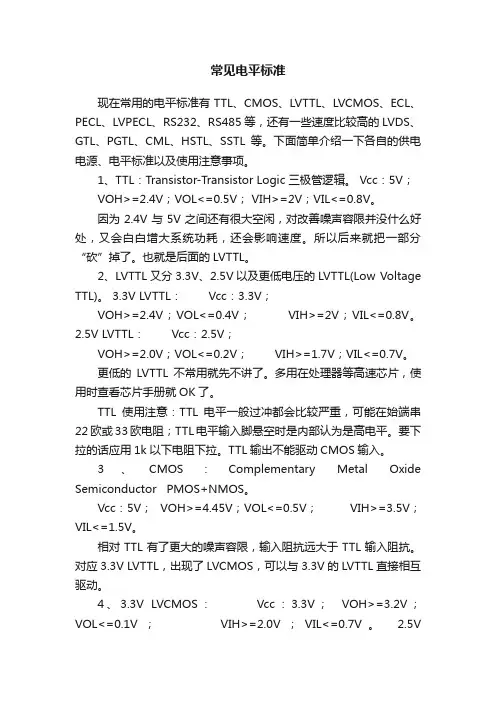

和新手以及有需要的人共享一下^_^.现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的 LVDS、GTL、PGTL、CML、HSTL、SSTL等。
下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。
TTL：Transistor-Transistor Logic 三极管结构。
Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。
因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。
所以后来就把一部分“砍”掉了。
也就是后面的LVTTL。
LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。
3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。
2.5V LVTTL：Vcc：2.5V；VOH>=2.0V；VOL<=0.2V；VIH>=1.7V；VIL<=0.7V。
更低的LVTTL不常用就先不讲了。
多用在处理器等高速芯片，使用时查看芯片手册就OK了。
TTL使用注意：TTL电平一般过冲都会比较严重，可能在始端串22欧或33欧电阻；TTL电平输入脚悬空时是内部认为是高电平。
要下拉的话应用1k以下电阻下拉。
TTL输出不能驱动CMOS输入。
CMOS：Complementary Metal Oxide Semiconductor PMOS+NMOS。
Vcc：5V；VOH>=4.45V；VOL<=0.5V；VIH>=3.5V；VIL<=1.5V。
相对TTL有了更大的噪声容限，输入阻抗远大于TTL输入阻抗。
对应3.3V LVTTL，出现了LVCMOS，可以与3.3V的LVTTL直接相互驱动。
3.3V LVCMOS：Vcc：3.3V；VOH>=3.2V；VOL<=0.1V；VIH>=2.0V；VIL<=0.7V。
2.5V LVCMOS：Vcc：2.5V；VOH>=2V；VOL<=0.1V；VIH>=1.7V；VIL<=0.7V。
CMOS使用注意：CMOS结构内部寄生有可控硅结构，当输入或输入管脚高于VCC一定值(比如一些芯片是0.7V)时，电流足够大的话，可能引起闩锁效应，导致芯片的烧毁。
ECL：Emitter Coupled Logic 发射极耦合逻辑电路(差分结构)Vcc=0V；Vee：-5.2V；VOH=-0.88V；VOL=-1.72V；VIH=-1.24V；VIL=-1.36V。
速度快，驱动能力强，噪声小，很容易达到几百M的应用。
但是功耗大，需要负电源。
为简化电源，出现了PECL(ECL结构，改用正电压供电)和LVPECL。
PECL：Pseudo/Positive ECLVcc=5V；VOH=4.12V；VOL=3.28V；VIH=3.78V；VIL=3.64VLVPELC：Low Voltage PECLVcc=3.3V；VOH=2.42V；VOL=1.58V；VIH=2.06V；VIL=1.94VECL、PECL、LVPECL使用注意：不同电平不能直接驱动。
中间可用交流耦合、电阻网络或专用芯片进行转换。
以上三种均为射随输出结构，必须有电阻拉到一个直流偏置电压。
(如多用于时钟的LVPECL：直流匹配时用130欧上拉，同时用82欧下拉；交流匹配时用82欧上拉，同时用130欧下拉。
但两种方式工作后直流电平都在1.95V 左右。
)前面的电平标准摆幅都比较大，为降低电磁辐射，同时提高开关速度又推出LVDS电平标准。
LVDS：Low Voltage Differential Signaling差分对输入输出，内部有一个恒流源3.5-4mA，在差分线上改变方向来表示0和1。
通过外部的100欧匹配电阻(并在差分线上靠近接收端)转换为±350mV的差分电平。
LVDS使用注意：可以达到600M以上，PCB要求较高，差分线要求严格等长，差最好不超过10mil(0.25mm)。
100欧电阻离接收端距离不能超过500mil，最好控制在300mil以内。
下面的电平用的可能不是很多，篇幅关系，只简单做一下介绍。
如果感兴趣的话可以联系我。
CML：是内部做好匹配的一种电路，不需再进行匹配。
三极管结构，也是差分线，速度能达到3G以上。
只能点对点传输。
GTL：类似CMOS的一种结构，输入为比较器结构，比较器一端接参考电平，另一端接输入信号。
1.2V电源供电。
Vcc=1.2V；VOH>=1.1V；VOL<=0.4V；VIH>=0.85V；VIL<=0.75VPGTL/GTL+：Vcc=1.5V；VOH>=1.4V；VOL<=0.46V；VIH>=1.2V；VIL<=0.8VHSTL是主要用于QDR存储器的一种电平标准：一般有V¬CCIO=1.8V和V¬¬CCIO= 1.5V。
和上面的GTL相似，输入为输入为比较器结构，比较器一端接参考电平(VCCIO/2)，另一端接输入信号。
对参考电平要求比较高(1%精度)。
SSTL主要用于DDR存储器。
和HSTL基本相同。
V¬¬CCIO=2.5V，输入为输入为比较器结构，比较器一端接参考电平1.25V，另一端接输入信号。
对参考电平要求比较高(1%精度)。
HSTL和SSTL大多用在300M以下。
RS232和RS485基本和大家比较熟了，只简单提一下：RS232采用±12-15V供电，我们电脑后面的串口即为RS232标准。
+12V表示0，-12V 表示1。
可以用MAX3232等专用芯片转换，也可以用两个三极管加一些外围电路进行反相和电压匹配。
RS485是一种差分结构，相对RS232有更高的抗干扰能力。
传输距离可以达到上千米。
TTL电平和CMOS电平详解1，TTL电平：输出高电平>2.4V,输出低电平<0.4V。
在室温下，一般输出高电平是3.5V，输出低电平是0.2V。
最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。
2，CMOS电平：1逻辑电平电压接近于电源电压，0逻辑电平接近于0V。
而且具有很宽的噪声容限。
3，电平转换电路：因为TTL和COMS的高低电平的值不一样（ttl 5v<＝＝>cmos 3.3v），所以互相连接时需要电平的转换：就是用两个电阻对电平分压，没有什么高深的东西。
哈哈4，OC门，即集电极开路门电路，OD门，即漏极开路门电路，必须外界上拉电阻和电源才能将开关电平作为高低电平用。
否则它一般只作为开关大电压和大电流负载，所以又叫做驱动门电路。
5，TTL和COMS电路比较：1）TTL电路是电流控制器件，而coms电路是电压控制器件。
2）TTL电路的速度快，传输延迟时间短(5-10ns)，但是功耗大。
COMS电路的速度慢，传输延迟时间长(25-50ns),但功耗低。
COMS电路本身的功耗与输入信号的脉冲频率有关，频率越高，芯片集越热，这是正常现象。
3）COMS电路的锁定效应：COMS电路由于输入太大的电流，内部的电流急剧增大，除非切断电源，电流一直在增大。
这种效应就是锁定效应。
当产生锁定效应时，COMS的内部电流能达到40mA以上，很容易烧毁芯片。
防御措施：1）在输入端和输出端加钳位电路，使输入和输出不超过不超过规定电压。
2）芯片的电源输入端加去耦电路，防止VDD端出现瞬间的高压。
3）在VDD和外电源之间加线流电阻，即使有大的电流也不让它进去。
4）当系统由几个电源分别供电时，开关要按下列顺序：开启时，先开启COMS 电路得电源，再开启输入信号和负载的电源；关闭时，先关闭输入信号和负载的电源，再关闭COMS电路的电源。
6，COMS电路的使用注意事项1）COMS电路时电压控制器件，它的输入总抗很大，对干扰信号的捕捉能力很强。
所以，不用的管脚不要悬空，要接上拉电阻或者下拉电阻，给它一个恒定的电平。
2）输入端接低内组的信号源时，要在输入端和信号源之间要串联限流电阻，使输入的电流限制在1mA之内。
3）当接长信号传输线时，在COMS电路端接匹配电阻。
4）当输入端接大电容时，应该在输入端和电容间接保护电阻。
电阻值为R=V0/1mA.V0是外界电容上的电压。
5）COMS的输入电流超过1mA，就有可能烧坏COMS。
7，TTL门电路中输入端负载特性（输入端带电阻特殊情况的处理）：1）悬空时相当于输入端接高电平。
因为这时可以看作是输入端接一个无穷大的电阻。
2）在门电路输入端串联10K电阻后再输入低电平，输入端出呈现的是高电平而不是低电平。
因为由TTL门电路的输入端负载特性可知，只有在输入端接的串联电阻小于910欧时，它输入来的低电平信号才能被门电路识别出来，串联电阻再大的话输入端就一直呈现高电平。
这个一定要注意。
COMS门电路就不用考虑这些了。
8，TTL电路有集电极开路OC门，MOS管也有和集电极对应的漏极开路的OD门，它的输出就叫做开漏输出。
OC门在截止时有漏电流输出，那就是漏电流，为什么有漏电流呢？那是因为当三机管截止的时候，它的基极电流约等于0，但是并不是真正的为0，经过三极管的集电极的电流也就不是真正的0，而是约0。
而这个就是漏电流。
开漏输出：OC 门的输出就是开漏输出；OD门的输出也是开漏输出。
它可以吸收很大的电流，但是不能向外输出的电流。
