红光点定位系列
激光定位灯(镭射定位灯)
上海磐川光电科技有限公司激光定位灯产品说明书激光定位灯（镭射定位灯）专业术语：激光定位灯又称：镭射定位灯,红光定位灯,红光投线仪,红光对刀仪,红外线定位灯,红外线定位仪,红光一字线定位灯,红光点状定位灯,红光十字线定位灯,一字镭射灯,十字镭射灯等产品特点优点：*智能反馈控制电路；*高效透过率光学系统；*低功耗，高效能光功率输出；*性能稳定，一致性好，使用寿命长；应用领域：包装机械、SMT/电路板，石材机械，木工机械，纺织服装机械，金属锯床的对刀、标线、定位、对齐等激光产品特点及工业用途：激光的发射具有普通光所不具有的特点：单色性好、相干性好、方向性好以及高亮度。
利用其激光的定向性好和高亮度，性能稳定、体积小、使用安装便捷等优点，广泛应用于工业检测、工业机械、数控设备、电动工具、工程施工、建筑装璜、印刷、纺织服装、切割焊接等领域的激光定位、激光标线、激光水平、激光垂准、激光指示仪以及激光娱乐照明等.利用，各种板材切割成型机、石材机械、木工机械、金属锯床、包装机械的对刀、放线、服装类（缝纫机、裁剪机、自动手动断布机、开袋机、套结机、拉布机、印花机、钉扣机、铆钉机、啤机）、激光笔等产品中，方便快捷、直观实用、易于安装、稳定可靠。
可以提高工作效率，降低人力和生产时间的成本，提高工作精确度。
产品应用售后服务产品提供一年质保，三年保修。
我们全体员工愿真诚地为您提供周到专业的服务。
欢迎用户提供宝贵的改进意见技术支持上海磐川光电科技有限公司上海市浦东新区成山路2222号6#大楼六层电话：+86-21-50786780 传真：+86-21-68366296 E-mail:sales@使用注意事项1）激光定位灯使用应注意相关的激光使用安全规定，不能直射人眼；2）激光器中半导体激光管属静电敏感器件，应遵守相关的静电防护规定。
测试和使用环境应保证没有静电；3）电源线请勿用力拽拉；4）电源电压不要超过DC 5 V，最好选用激光器专用直流稳压电源供电，“+”（红线）、“−”（黑线）极性绝对不可接反；5）激光器通电时，“+”（红线）、“−”（黑线）极电源线绝对不可短路，以免烧毁激光器；6）自制稳压电源请注意消除浪涌脉冲电压电流，稳压53V或<3V将延长使用寿命，避免在各种浪涌脉冲较大的场合中使用激光器；7）激光器人为损坏或私自拆开激光器后不予保修。

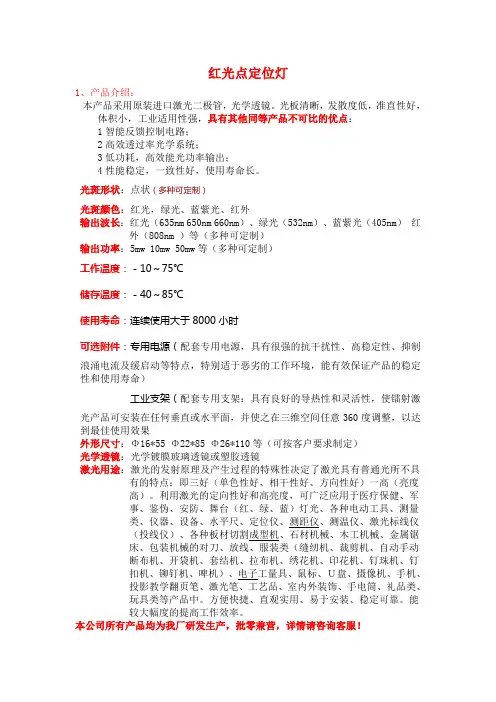

红光点定位灯新描述
红光点定位灯1、产品介绍：本产品采用原装进口激光二极管，光学透镜。
光板清晰，发散度低，准直性好，体积小，工业适用性强，具有其他同等产品不可比的优点：1智能反馈控制电路；2高效透过率光学系统；3低功耗，高效能光功率输出；4性能稳定，一致性好，使用寿命长。
光斑形状：点状（多种可定制）光斑颜色：红光，绿光、蓝紫光、红外输出波长：红光（635nm 650nm 660nm）、绿光（532nm）、蓝紫光（405nm）红外（808nm ）等（多种可定制）输出功率：5mw 10mw 50mw等（多种可定制）工作温度：－10～75℃储存温度：－40～85℃使用寿命：连续使用大于8000小时可选附件：专用电源（配套专用电源，具有很强的抗干扰性、高稳定性、抑制浪涌电流及缓启动等特点，特别适于恶劣的工作环境，能有效保证产品的稳定性和使用寿命）工业支架（配套专用支架：具有良好的导热性和灵活性，使镭射激光产品可安装在任何垂直或水平面，并使之在三维空间任意360度调整，以达到最佳使用效果外形尺寸：Φ16*55 Φ22*85 Φ26*110等（可按客户要求制定）光学透镜：光学镀膜玻璃透镜或塑胶透镜激光用途：激光的发射原理及产生过程的特殊性决定了激光具有普通光所不具有的特点：即三好（单色性好、相干性好、方向性好）一高（亮度高）。
利用激光的定向性好和高亮度，可广泛应用于医疗保健、军事、鉴伪、安防、舞台（红、绿、蓝）灯光、各种电动工具、测量类、仪器、设备、水平尺、定位仪、测距仪、测温仪、激光标线仪（投线仪）、各种板材切割成型机、石材机械、木工机械、金属锯床、包装机械的对刀、放线、服装类（缝纫机、裁剪机、自动手动断布机、开袋机、套结机、拉布机、绣花机、印花机、钉珠机、钉扣机、铆钉机、啤机）、电子工量具、鼠标、Ｕ盘、摄像机、手机、投影教学翻页笔、激光笔、工艺品、室内外装饰、手电筒、礼品类、玩具类等产品中。
方便快捷、直观实用、易于安装、稳定可靠。

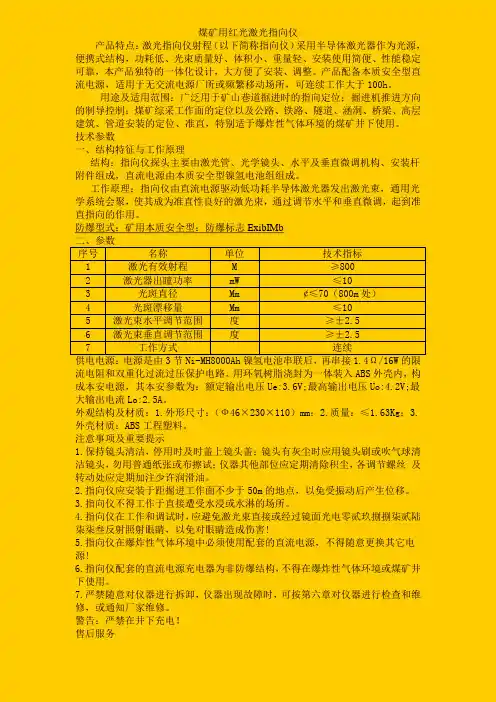

煤矿用红光激光指向仪
煤矿用红光激光指向仪产品特点：激光指向仪射程（以下简称指向仪）采用半导体激光器作为光源，便携式结构，功耗低、光束质量好、体积小、重量轻、安装使用简便、性能稳定可靠，本产品独特的一体化设计，大方便了安装、调整。
产品配备本质安全型直流电源，适用于无交流电源厂所或频繁移动场所，可连续工作大于100h。
用途及适用范围：广泛用于矿山巷道掘进时的指向定位；掘进机推进方向的制导控制；煤矿综采工作面的定位以及公路、铁路、隧道、涵洞、桥梁、高层建筑、管道安装的定位、准直，特别适于爆炸性气体环境的煤矿井下使用。
技术参数一、结构特征与工作原理结构：指向仪探头主要由激光管、光学镜头、水平及垂直微调机构、安装杆附件组成，直流电源由本质安全型镍氢电池组组成。
工作原理：指向仪由直流电源驱动低功耗半导体激光器发出激光束，通用光学系统会聚，使其成为准直性良好的激光束，通过调节水平和垂直微调，起到准直指向的作用。
防爆型式：矿用本质安全型：防爆标志ExibIMb二、参数序号名称单位技术指标1 激光有效射程M ≥8002 激光器出瞳功率mW ≤103 光斑直径Mm ¢≤70（800m处）4 光斑漂移量Mm ≤105 激光束水平调节范围度≥±2.56 激光束垂直调节范围度≥±2.57 工作方式连续供电电源：电源是由3节Ni-MH8000Ah镍氢电池串联后，再串接1.4Ω/16W的限流电阻和双重化过流过压保护电路、用环氧树脂浇封为一体装入ABS外壳内，构成本安电源，其本安参数为：额定输出电压Ue:3.6V;最高输出电压Uo:4.2V;最大输出电流Lo:2.5A。
外观结构及材质：1.外形尺寸：（Ф46×230×110）mm；2.质量：≤1.63Kg；3.外壳材质：ABS工程塑料。
注意事项及重要提示1.保持镜头清洁，停用时及时盖上镜头盖；镜头有灰尘时应用镜头刷或吹气球清洁镜头，勿用普通纸张或布擦试；仪器其他部位应定期清除积尘，各调节螺丝及转动处应定期加注少许润滑油。
红外线定位灯
红外线定位灯是一种方便实用的定位工具。
可广泛用于作效率成衣激光定位、服装钉钮点光源定位、裁布机裁布辅助标线、服装折边激光标线定位、缝纫机/裁剪机/钉钮机/自动手动断布机辅助标线定位各种。
可用于钉扣机、铆钉机、开袋机、裁床、套结机、拉布机等等。
方便快捷、直观实用。
能较大幅度的提高工作效率。
激光灯管芯采用日本进口半导体激光二极管，内置电路板经改良，特别适于恶劣的工作环境，能有效保证产品的稳定性和使用寿命。
红外线定位灯可以用于石材、木材、纸张、布料、皮革、玻璃、陶瓷等行业切割机械的对刀、放线、标线。
标线精准，直观实用，稳定性好，操作简便，能提高工作效率，减少浪费。
该产品可安装在机械设备垂直或水平面，激光线在三维空间任意微调，以达到最佳使用效果。
本公司采用进口激光二极管，配以特殊光学镜及专用稳压电源，发出的光线清晰、明亮、线条均匀、准直度高，在许多特殊条件下，均可达到理想效果。
配与专用电源，具有很强的抗干扰性、高稳定性、抑制浪涌电流及缓启动等特点，特别适于恶劣的工作环境，能有效保证产品的稳定性和使用寿命。
技术参数：波长：635nm、650nm、658nm 出瞳功率：3～100mw 直线度：≥1/5000 线宽：3M处线宽≤1.5mm 扇角：90°～120° 光学系统：光学镀膜玻璃透镜输入电压：AC 170～250V/DC 3V~6V 工作温度：－10℃～50℃储藏温度：－40℃～85℃使用寿命：≥8000H 附件：工业用支架、激光器专用电源、调节扳手外形尺寸：Φ22.5mm×94mm、Φ17.5mm×76mm、Φ32mm×90mm
gl。
不可见光红外激光准直器
不可见光红外激光准直器不可见光红外激光准直器是专为红外夜视系统配置的、远距离红外照明光源；配合红外摄像机、黑白CCD摄像机或微光夜视系统用于夜间及24小时的、全天候条件下的监视摄像。
不可见光红外激光准直器照明距离从几米到数公里我们还可以根据用户的要求（光波长、光功率、发散角、供电方式、工作条件、外形等）为您研制专用不可见光红外激光准直器，使您能够在任何环境下，都可以获得最佳的监视效果。
同类产品还有：半导体红外激光光源、夜视激光准直光源、红外系列激光器、红外夜视激光器、夜视半导体激光器等红光系列激光器可用在各种工业生产设备上，它能起辅助与定位作用，如：物料的切割，木工机械，包装机械，石材桥切机，轮胎定位及玻璃加工中的定位布料加工、焊接加工、PCB加工；机械制造中钣金加工，钢板划线定位；制衣业面料剪裁、对格与对条，裁床定位，电脑开袋机标线，钣金剪压机械、运动器材加工、玻璃加工机械、电子SMT定位定格、印刷电路板标示定位、印刷机标示定位及建筑装潢，绣花机生产过程中的定位等；也用于设备安装及建筑装修中的定位，用途十分广泛。
红光系列激光器的安装机使用简单方便，可安装在使用机械的垂直或水平面上，使得在整个生产过程中有一条可见的、非接触的定位指导操作过程。
红光系列激光器具有方便生产操作和提高生产效率的优点。
其激光形状可在三维空间任意微调，已达到最佳使用效果。
我公司生产的同类产品还有：红外线激光器、红光激光定位灯、红外线定位灯、红外线定位仪、半导体一字红光激光器等波长：532nm 635nm 650nm（可定制）管芯功率：0~200mw（按要求定制）工作电流：0~2000mA（可定制）工作电压：5V 12V 24V 36V外形尺寸：Φ16×55mm Φ16×80mm Φ22×85mm Φ26×110mm（可选择）光束发散度：0.3～1.5mrad出光张角：10 º～135º光线直径：≤0.5mm＠0.5m；≤1.0mm＠3.0m；≤1.5mm＠6.0m；直线度：≤1.0mm＠3.0m光学透镜：光学镀膜玻璃或塑胶透镜工作温度：－10～75℃储存温度：－40～85℃工作介质：半导体等级：Ⅲb可选配：专用支架、电源温馨提示：专用电源：具有很强的抗干扰性、高稳定性、抑制浪涌电流及缓启动等特点，特别适于恶劣的工作环境，能有效保证镭射激光产品的稳定性和使用寿命。
红点医用激光器
医疗专用
• •
激光器激光定位器（红光定位灯）主要应用于核磁共振仪CT／X射线透视／C 型臂X光机等医疗器械的激光准确物理定位激光病灶定位器，用来指示手术位 置。具有方便、准确、高效的特点。Cmj 1激光手术和治疗设备固体激光手术设备（Nd:YAG、Ho:YAG、Er:YAG、红宝石、 子、氩离子）、 3B类和4类半导体激光治疗仪、氮分子激光治疗仪、眼科激光光凝机、眼晶体 激光乳化设备、激光血管焊接机Ⅲ2激光诊断仪器激光眼科诊断仪、眼科激光 扫描仪、Ⅲ激光肿瘤光谱诊断装置、激光荧光肿瘤诊断仪、2类激光诊断仪、 激光血液分析仪、激光检测仪、激光多普勒血流计Ⅱ3介入式激光诊治仪器 He-Ne激光血管内照射治疗仪、其他激光源内照射治疗仪Ⅲ4激光手术器械激 光显微手术器、LASIK用角膜板层刀Ⅲ5弱激光体外零贰玖捌捌柒贰陆柒柒叁 治疗仪器氦氖激光治疗机（包括具有扩束装置的照射仪）、氦镉激光治疗机、 3A类半导体激光治疗机、激光针灸治疗仪Ⅱ6干色激光打印机I
• 谢谢观赏
• 我公司面向国内外激光、光电子市场，重点针对半导体激光应用领域， 先后开发了点光源、线光源、十字光源、功率可调激光器、频率可调 激光器等几大类数百种产品。其中激光器激光定位器（红光定位灯） 主要应用于核磁共振仪CT／X射线透视／C型臂X光机等医疗器械的激 光准确物理定位激光病灶定位器，用来指示手术位置。具有方便、准 确、高效的特点。
小十字激光定位灯红光绿光
小十字激光定位灯红光绿光可广泛用于服装裁床、缝纫机、裁剪机、印花机、绣花机、钉钮机、钉珠机、铆钉机、拉布机、开袋机、针车、毛巾印花机、枕巾印花机、平网印花机、以及鞋机定型机、后踵定型机等工业设备的标线定位。
光斑形状：十字线大十字线、小十字线
光线颜色：红色绿色（可选）
输出波长：532nm 635nm 650nm
管芯功率：10～300mW
规格：Φ10×35mm Φ12×36mm Φ12×60mm Φ16×80mm Φ22×85mm Φ26×110mm
光学透镜：光学镀膜玻璃透镜G3
出光张角：10°～120°
直线度：≥1/5000
线宽：3米处线宽≤1.0mm
工作电压：直流5V
使用寿命：连续使用大于8000小时
工作温度：-10℃~75℃
储藏温度：-40℃~85℃
附件：专用电源工业用固定支架、万向旋转支架
1、专用电源（配套专用电源，具有很强的抗干扰性、高稳定性、抑制浪涌电流及缓启动等特点，特别适于恶劣的工作
环境，能有效保证产品的稳定性和使用寿命）
2、工业支架（配套专用支架：具有良好的导热性和灵活性，使镭射激光产品可安装在任何垂直或水平面，并使之在三维空间任意360度调整，以达到最佳使用效果yxl。
红光定位器原理
红光定位器原理一、引言红光定位器是一种常见的测量工具，广泛用于建筑、装修、木工、金属加工等领域。
它可以通过发射红色激光束来确定物体的位置和方向，从而实现精确的测量和定位。
本文将详细介绍红光定位器的原理及其应用。
二、红光定位器的结构红光定位器通常由以下几个部分组成：1. 激光发生器：产生高亮度的红色激光束。
2. 透镜：将激光束聚焦成一条直线。
3. 反射镜：将激光束反射出去，形成一个水平或垂直的线。
4. 电路板：控制激光发生器和反射镜的运动。
5. 电池盒：提供电源。
三、红光定位器的原理1. 激光发生器原理激光发生器是红光定位器最核心的部件之一。
它通过使用半导体材料（如氮化镓）来产生高亮度、窄谱宽（约为1nm）和单色性良好（即波长稳定）的激光束。
半导体材料中的电子被激发到高能态后，会通过受控的辐射跃迁释放出光子，从而形成激光束。
2. 透镜原理透镜是将激光束聚焦成一条直线的关键部件。
它通过折射和反射来改变激光束的传播方向和角度。
透镜通常采用凸透镜或柱面透镜，根据不同的设计要求选择不同的曲率半径和长度。
3. 反射镜原理反射镜是将激光束反射出去，形成一个水平或垂直的线的关键部件。
反射镜通常采用金属或玻璃材料制成，表面经过高度抛光和涂覆以提高反射率。
当激光束照射到反射镜上时，会被完全反射，并形成一条明亮而清晰的线。
4. 电路板原理电路板是控制红光定位器运动和输出信号的核心部件之一。
它通常由微处理器、传感器、驱动器、存储器等组成。
微处理器负责控制激光发生器和反射镜的运动，传感器用于检测定位器的位置和方向，驱动器用于控制电机的转动，存储器用于存储数据。
5. 电池盒原理电池盒是红光定位器的能量来源。
它通常采用干电池或锂电池，具有较高的能量密度和长寿命。
为了保证红光定位器的稳定性和可靠性，电池盒必须具有较好的防水、防震、防尘等性能。
四、红光定位器的应用红光定位器广泛应用于建筑、装修、木工、金属加工等领域。
它可以实现以下功能：1. 垂直线测量：将红光定位器放置在地面上或墙壁上，可以快速而准确地测量出垂直线。
外调试红光十字激光定位灯
外调试红光十字激光定位灯Cross Laser Module（scf）采用原装进口激光二极管，品质优良。
体积小；光学透镜，光线清晰，低发散度，垂直度好，高精确度，工业适用性强。
请打零贰玖捌捌柒贰陆柒柒叁我们可以制作可调节焦点来改变线宽。
The laser has original import laser diode with high quality. It has small body, optics, clear beam and low divergence and favorable verticality and high accuracy and industrial strength. We can make adjustable focus to change line thickness.输出波长：635nm 650nm输出功率：635nm 0.5～30mw650nm 0.5～200mw工作电压：2.7~24V DC工作电流：≤450mA光束发散度：0.3～0.6mrad出光张角：10º～110º光线直径：≤0.5mm ＠0.5m；≤1.0mm ＠3.0m；≤1.5mm ＠6.0m；垂直度：±1´光学透镜：光学镀膜玻璃或塑胶透镜尺寸：Φ12×40mm；Φ16×55mm；Φ16×65mm；Φ16×80mm；Φ22×85mm；Φ26×110mm （可定制）工作温度：－10～75℃储存温度：－40～85℃激光等级：ⅢbOutput wavelength: 635nm 650nmOutput power: 635nm 0.5～30mw650nm 0.5～200mwOperating voltage: 2.7~24V DCOperating current: ≤450mABeam divergence: 0.3～0.6mradFan angle: 10º～110ºBeam diameter: ≤0.5mm ＠0.5m；≤1.0mm ＠3.0m；≤1.5mm ＠6.0m；Verticality: ±1´Optics: coated glass lens or plastic lensSize: Φ12×40mm；Φ16×55mm；Φ16×65mm；Φ16×80mm；Φ22×85mm；Φ26×110mm （made as requirement）Operating temperature: －10℃～75℃Storage temperature：-40℃～85℃Laser classification: Ⅲb。
医学上专用红光灯
医学上专用红光灯
应用领域：核磁共振仪CT、X射线透视、C型臂X光机等。
产品特点：用来指示手术位置。
具有方便、零贰玖-陆捌伍捌壹柒零捌精确、高效的特点。
医用激光定位器、红光点状斑激光器、红光一字线激光器、红光十字线激光器、半导体医用激光器、激光定位灯、医疗器械专用激光器、激光医用放射定位仪、医疗激光定位装置
描述：
我公司面向国内外激光、光电子市场，重点针对半导体激光应用领域，先后开发了点光源、线光源、十字光源、功率可调激光器、频率可调激光器等几大类数百种产品。
其中激光器激光定位器（红光定位灯）主要应用于核磁共振仪CT／X射线透视／C型臂X光机等医疗器械的激光准确物理定位激光病灶定位器，用来指示手术位置。
具有方便、准确、高效的特点。
Lyr。
点状红光测距仪
选配附件
• 专用电源（配套专用电源，具有很强的抗干扰性、 高稳定性、抑制浪涌电流及缓启动等特点，特别 适于恶劣的工作环境，能有效保证产品的稳定 性 和使用寿命） • 工业支架（配套专用支架：具有良好的导热性和 灵活性，使日成的镭射激光产品可安装在任何垂 直或水平面，并使之在三维空间任意360度调整， 以达到最佳使用效果
西安日成科技发展
产品参数
• 输出波长：635nm 650nm 660nm • 输出功率：635nm-0.5～30mw， 650nm- 0.5～200mw ， 660nm-0.5～300mw • 工作电压： 2.7~24V DC • 工作电流 ：≤450mA • 光束发散度：0.1～1.5mrad • 光线直径：Φ1mm • 光学透镜：光学镀膜玻璃 或塑胶透镜 • 尺寸：Φ6.5×15mm；Φ8×22mm；Φ10×25mm； Φ10×35mm；Φ12×36mm；Φ14×45mm；Φ16×55mm； Φ22×65mm；Φ22×80mm；Φ26×100mm（可定制） • 工作温度 ：－10～75℃ • 储存温度 ：－40～85℃ • 使用寿命：连续使用大于8000小时
西安日成科技发展
小结
• 对日成售出的产品一律保证一年保修，三年维修 的原则，在保修期内出现的任何质量问题将给予 认真负责的处理。欢迎用户提供宝贵的改进意见 。
西安日成科技发展
谢 谢 观 看！
西安日成科技发展
gl
西安日成科技发展
特点
• 产生的红色光斑清晰明亮，产品直观实用体积小 巧适用于各种服装，能起辅助标线与定位作用， 提高裁剪的精度，大大提高工作效率。配套的支 架和电源，使用简单方便。
西安日成科技发展
应用
红点定位灯-电脑绣花机用
红点定位灯-电脑绣花机用电脑刺绣机用红光点状激光灯的厂家是一家专业从事光机电一体化产品的研究、开发、生产、销售；激光设备销售、电子技术、自动控制系统等产品高新技术企业。
经过多年发展，在光机电一体化的应用领域上，积累了丰富的研发及生产经验零贰玖~陆捌伍捌壹柒零玖，形成了一套先进成熟的生产工艺。
其中，电脑刺绣机用红光点状激光灯可用在各种工业生产设备上，它能起辅助与定位作用，广泛应用于如：服装行业制衣业面料剪裁、针车行业用激光定位，绣花机生产过程中的定位；四轮定位仪定位，打标机，雕刻机，大白扣机，医疗，电焊机，也用于设备安装及建筑装修中的定位，用途十分广泛。
电脑刺绣机用红光点状激光灯的安装机使用简单方便，可安装在使用机械的垂直或水平面上，使得在整个生产过程中有一条可见的、非接触的定位指导操作过程。
点式红光指示器具有方便生产操作和提高生产效率的优点。
其激光形状可在三维空间任意微调，已达到最佳使用效果。
参数：光斑形状：点状波长：532nm 635nm 650nm（可定制）管芯功率：0~200mw（按要求定制）工作电流：0~2000mA（可定制）工作电压：5V 12V 24V 36V外形尺寸：Φ16×55mm Φ16×80mm Φ22×85mm Φ26×110mm（可选择）光束发散度：0.3～1.5mrad出光张角：10 º～135º光线直径：≤0.5mm ＠0.5m；≤1.0mm ＠3.0m；≤1.5mm ＠6.0m；直线度：≤1.0mm ＠3.0m光学透镜：光学镀膜玻璃或塑胶透镜工作温度：－10～75℃储存温度：－40～85℃工作介质：半导体售后保障:本产品一年内免费维修。
Lye。
红光定位水平仪
红光定位水平仪
水平红光定位灯是一种方便实用的标线工具。
可广泛用于作服装钉钮点光源定位、裁布机裁布辅助标线、缝纫机/裁剪机/钉钮机/自动手动断布机辅助标线定位、裁床裁剪对格与对条、电脑开袋机标线等。
方便快捷、直观实用。
水平红光定位灯打出一条明亮的红线，工作人员铺布等需准直的时候，起到精确定位准直的作用，大大提高工作效率。
技术参数均可按客户实际需要订制。
产品特点：水平红光定位灯线条清晰、小巧、易于安装，使用简单方便。
一字线定位灯管芯采可打零贰玖陆捌伍捌壹柒零玖用日本进口半导体激光二极管，内置电路板经改良，特别适于恶劣的工作环境，能有效保证产品的稳定性和使用寿命。
波长：808nm
功率：0～200mW （可根据客户需求调整）
工作电压：3～6VDC
工作电流：≤5500mA
光学透镜：光学镀膜玻璃透镜G3
光斑形状：一字线（0.5米处0～2米）
线宽：可调节
张角：90o～120o
发散角：3.0mrad
外形尺寸：方形：11×11×31mm；11×11×42mm
圆柱形: φ12*40mm (可根据客户需求定制）工作温度: -10℃～50℃
储藏温度: -40℃～85℃
HT。
特好用红光激光指向仪
特好用红光激光指向仪（cl）
Use red laser alignment instrument
一．用途:
特好用红光激光指向仪用于矿山巷道掘进时的指向定位；掘进机推进方向的制导控制；综采工作面的定位，此外还广泛地应用在公路、铁路、隧道、涵洞、桥梁、高层建筑、管道安装的定位、准直。
请拨打零贰玖-陆捌伍捌壹柒零捌,本产品的隔爆外壳一体化设计，可以在有爆炸性气体的环境中放心使用。
本产品采用半导体激光器作为光源，具有光束质量好，体积轻巧，工作稳定，安装、调整方便的特点。
二．技术指标
序号名称单位技术指标
1 激光有效射程M ≥800
2 激光器出瞳功率mW ≥10
3 光斑直径Mm ¢≤70（800m处）
4 光斑漂移量Mm ≤10
5 激光束水平调节范围度≥±2.5
6 激光束垂直调节范围度≥±2.5
7 工作方式连续
三．使用安装与调整
1．将仪器的后罩和压紧螺母拆下，将电源线接在接线端子上，接好地线，然后将仪器重新装好，拧紧螺钉。
将固定板采用适当的方法安装在构架上，找到大约要指向的位置，将固定板安装好。
2．接通电源，点亮激光器。
3．用螺丝刀松开锁紧钉，调整调焦筒，将光斑大小调整到最佳状态，拧紧锁紧钉。
4．根据经纬仪所测定的方向，调整仪器上的水平、垂直调整旋钮，将光斑准确指向目标点。
四．注意事项：
1.正在使用的仪器出现故障，需停电维修。
2.仪器使用时，GND应牢固可靠接地。
3.接通电源时，请注意电源电压，应与仪器铭牌上所标注的电压值相一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红光点定位系列
日成科技面向客户开展以下技术支持：OEM，根据用户要求设计生产激光器，为用户提供光电解决方案，设计生产激光器专用电源，设计加工激光器专用电路。
产品应用：激光打标机、激光焊接机、埋弧焊机、激光雕刻机、四轮定位仪、激光指向仪、激光内雕机、激光铆钉机、等激光加工设备上。
产品特点：
特点1：本产品采用原装进口激光二极管，光学透镜。
光斑清晰，发散度低，准直性好，体积小，工业适用性强，具有其他同等产品不可比的优点：
1智能反馈控制电路；
2高效透过率光学系统；
3低功耗，高效能光功率输出；
4性能稳定，一致性好，使用寿命长。
特点2：现代激光定位工艺与传统定位方式相比具有无可替代的优势
a.传统定位过程繁琐；激光使用简易，通电即有断电即无。
b.传统定位模糊且不准，生产过程中耗损严重；激光效果清晰定位准确。
c.传统定位生产工艺落后、耗时、人工成本高；激光定位工艺先进，节省成本。
d.安装方便（若另配我厂生产万向转动支架，能使使用更简便）；拆卸简单。
特点3：产品光斑清晰，准直性好，体积小，工业适用性强，在工业和工艺待业的校正与定位中，取代了标尺、三角板、挡块等设备。
并且能够帮助您在无法采用机械导向或在需要双手同时工作的地方工作。
可以调节亮度，使之适合于材料表面和您所在位置的环境光线。
对人眼起到有效的保护。
特点4：激光的发射原理及产生过程的特殊性决定了激光具有普通光所不具有的特点：即三好（单色性好、相干性好、方向性好）一高（亮度高）。
利用激光的定向性好和高亮度，可广泛应用于医疗保健、军事、鉴伪、安防、各种电动工具、测量类仪器、设备、水平尺、定位仪、测距仪等产品中。
方便快捷、直观实用、易于安装、稳定可靠。
能较大幅度的提高工作效率。
产品参数
输出波长：635nm 650nm 660nm
输出功率：635nm 0.5～30mw
650nm 0.5～200mw
660nm 0.5～300mw
工作电压：2.7~24V DC
工作电流：≤450mA
光束发散度：0.1～1.5mrad
光线直径：Φ1mm
光学透镜：光学镀膜玻璃或塑胶透镜
尺寸：Φ6.5×15mm；Φ8×22mm；Φ10×25mm；Φ10×35mm；Φ12×36mm；Φ14×45mm；Φ16×55mm；Φ22×65mm；Φ22×80mm；Φ26×100mm（可定制）
工作温度：－10～75℃
储存温度：－40～85℃
使用寿命：连续使用大于8000小时
选配附件：
1、专用电源（配套专用电源，具有很强的抗干扰性、高稳定性、抑制浪涌电流及缓启动等特点，特别适于恶劣的工作环境，能有效保证产品的稳定性和使用寿命）
2、工业支架（配套专用支架：具有良好的导热性和灵活性，使镭射激光产品可安装在任何垂直或水平面，并使之在三维空间任意360度调整，以达到最佳使用效果
温馨提示：客户预定前务必先确定工作距离「即激光孔到工作面的垂直距离」以及工作场所光线度。
请联系我们或咨询客服！！！
售后服务
对本公司售出的产品一律保证一年保修，三年维修的原则，在保修期内出现的任何质量问题将给予认真负责的处理。
欢迎用户提供宝贵的改进意见。
请联系我们壹叁零零贰玖玖壹捌捌叁(CL)。
