绝缘导线载流量计算
绝缘导线载流量
绝缘导线载流量绝缘导线载流量，是否穿管分别算。
无管敷设载流大，穿管敷设载流小。
多股软线载流大，单根硬线载流线。
导线载流咋计算，截面乘以一系数。
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
1）“二点五下乘以九，往上减一顺号走”说的是2.5mm2及以下的各种截面积铝芯绝缘导线的载流量约为截面积的9倍。
从4mm2及以上导线的载流量和截面积的倍数关系是顺着线号往上排，倍数逐次减1，即4×8、6×7、10×6、16×5、25×4。
2）“三十五乘三点五，双双成组减点五”说的是35mm2的导线载流量为截面积的3.5倍。
从50mm2及以上的导线，其载流量与截面积之间的倍数关系变为两个线号成一组，倍数依次减0.5，即50mm、70mm2导线的载流量为截面积的3倍；95、120mm2导线载流量是其截面积的2.5倍，依此类推。
3）“条件有变加折算，高温九折铜升级”是为铝芯绝缘导线明敷在环境温度为25℃的条件下而定的。
若铝芯绝缘导线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝导线而是铜芯绝缘导线，它的载流量要比同规格铝导线略大一些，可按上述口诀方法算出比铝导线加大一个线号的载流量，如16mm2铜导线的载流量，可按25mm2铝导线计算。
导线的安全载流量与截面积的大小、绝缘材料的最高运行温度、敷设方式（是否穿管敷设）等因素有关。
一般来说，导线截面积越大，其安全载流量越大；温度越高，导线的允许载流量越小。
相同截面积的导线，不穿管明敷设时载流量大一些，穿管敷设时载流量小一些。
多股线的载流量要比单股线大。
例如4mm2的多股铜芯软线它的载流量比单根硬铜芯线要大一些。

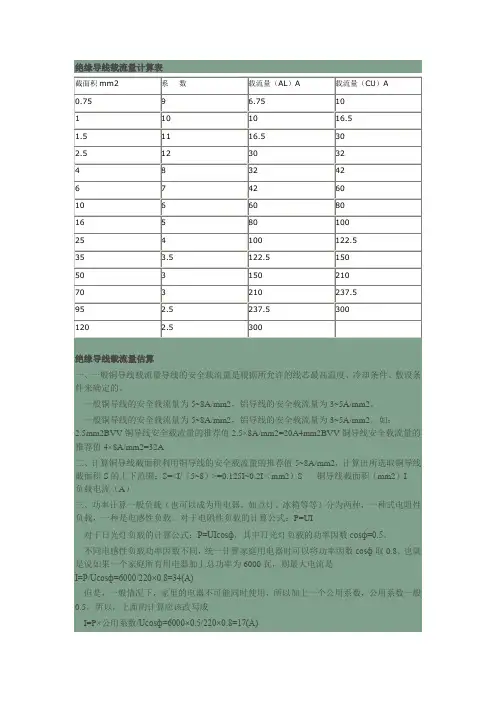

绝缘导线载流量计算表
绝缘导线载流量计算表也就是说，这个家庭总的电流值为17A。
则总闸空气开关不能使用16A，应该用大于17A 的。
估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表53可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
各规格铜线的负载电流量十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算.解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以4,三十五平方以上的乘以3,柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。
10千伏架空绝缘导线载流量规程标准
10千伏架空绝缘导线载流量规程标准一、引言“10千伏架空绝缘导线载流量规程标准”是指在电力传输和分配中，用于规定10千伏架空绝缘导线的合理载流量和使用标准的规程。
本文将从多个层面对该主题展开深入探讨，以便读者能够全面理解其背后的原理和意义。
二、概述10千伏架空绝缘导线10千伏架空绝缘导线是一种用于输送电力的电气设备，其起到了至关重要的作用。
根据《10千伏架空绝缘导线载流量规程标准》，在使用过程中需要严格遵守其规定的载流量标准，以确保电力传输和分配的安全和高效。
1. 10千伏架空绝缘导线的基本结构和性能特点在分析10千伏架空绝缘导线的载流量规程标准之前，首先需要对其基本结构和性能特点进行了解。
10千伏架空绝缘导线通常由导线本体、绝缘子、接地线等部分组成，其导线截面和材质、绝缘子的选用等对于其承载电流有着至关重要的影响。
2. 载流量规程标准的意义和作用《10千伏架空绝缘导线载流量规程标准》的制定是为了规范和指导10千伏架空绝缘导线的合理使用，以确保电力传输和分配的安全可靠。
严格遵守载流量规程标准可以有效预防过载和短路等电力事故的发生，保障供电质量和电网运行稳定。
3. 载流量规程标准的相关法律法规和监管要求在我国，对于10千伏架空绝缘导线的载流量规程标准制定了相关的法律法规和监管要求。
各级电力部门对10千伏架空绝缘导线的使用和运行都有着严格的监管和检查，以确保其符合载流量规程标准并保持良好的状态。
三、10千伏架空绝缘导线的载流量规程标准1. 载流量的计算方法和准则《10千伏架空绝缘导线载流量规程标准》中详细规定了载流量的计算方法和准则。
在考虑载流量时，需要综合考虑导线的截面积、材质导热系数、环境温度、风载荷等多个因素，确保导线在额定工况下工作稳定可靠。
2. 载流量标准的分类和适用范围按照《10千伏架空绝缘导线载流量规程标准》，载流量标准根据导线的型号和规格进行了分类，并规定了不同类型导线的适用范围和载流量上限。
各种导线载流量大全、最新导线载流量对照表？
各种导线载流量⼤全、最新导线载流量对照表？
导线载流量⼀般是指BV线安全载流量，导线载流量选取需符合IEC_60364-5-523-1983标准；下
⾯胜华电⽓⼩编就来介绍下导线载流量对照表⼤全。
⼀、导线载流量对照表
1、BV、BVR和BLV（铝芯）聚氯⼄烯绝缘电线明敷的载流量表
2、RV，RVV，RVB，RVS，RFB，RFS，BVV塑料绝缘软线、塑料护套线明敷设的载流量表
3、BLV聚氯⼄烯绝缘电线穿塑料管敷设的载流量表（点击可放⼤）
⼆、电缆载流量对照表
1、聚氯⼄烯绝缘电线穿塑料管敷设的载流量表
2、聚氯⼄烯绝缘电⼒电缆直埋地敷设的载流量表
三、导线载流量估算⽅法：
1.5、
2.5、4、6、10mm2的导线可将其截⾯积数乘以5倍。
16、25mm2的导线可将其截⾯积数乘以4倍。
35、50mm2的导线可将其截⾯积数乘以3倍。
70、95mm2 的导线可将其截⾯积数乘以2.5倍。
120、150、185mm2的导线可将其截⾯积数乘以2倍。
常用绝缘材料及导线截面积与载流量的计算
常用绝缘材料一、绝缘材料电阻系数大于10的9次方Ω.cm的材料在电工技术上叫做绝缘材料。
他的作用是在电气设备中把电位不同的带点部分隔离开来。
因此绝缘材料应具有良好的介电性能，即具有较高的绝缘电阻和耐压强度，并能避免发生漏电、爬电或击穿等事故；其次耐热性能要好，其中尤其以不因长期受热作用（热老化）而产生性能变化最为重要；此外还有良好的导热性、耐潮和有较高的机械强度以及工艺加工方便等。
二，绝缘材料的分类和性能指标1、分类电工常用的绝缘材料按其化学性质不同，可分为无机具有材料、有机绝缘材料和混合绝缘材料。
（1）、无机绝缘材料：有云母、石棉、大理石、瓷器、玻璃、硫磺等，主要做电机、电气的绕组绝缘、开关的底板和绝缘子等。
（2）、有机绝缘材料：有虫胶、树脂、橡胶、棉纱、纸、麻、蚕丝、人造丝，大多用于制造绝缘漆、绕组导线的被覆绝缘物等。
（3）、混合绝缘材料：由以上两种材料加工制成的各种成型绝缘材料，用做电器的底座、外壳等。
2、性能指标电工常用的绝缘材料的性能指标如绝缘强度、抗张强度、比重、膨胀系数等。
（1）耐压强度：绝缘物质在电场中，当电场强度增大到某一极限时，就会击穿。
这个绝缘击穿的电场强度称为绝缘耐压强度（又称介电强度或绝缘强度），通常以1mm厚的绝缘材料所能承受的电压KV值表示。
（2）抗张强度：绝缘材料每单位截面积能承受的拉力，例如玻璃每平方厘米截面积能承受140千克。
（3）密度：绝缘材料每立方米体积的质量，例如硫磺每立方米体积有2克。
（4）膨胀系数：绝缘体受热以后体积增大的程度。
3、绝缘材料的耐热等级（1）Y级绝缘材料：木材、棉花、纤维等天然的纺织品，以醋酸纤维和聚酰胺为基础的纺织品，以及易于分解和熔化点较低的朔料。
极限工作温度：90度。
（2）A级绝缘材料：工作于矿物油中的和用油或油树脂复合胶浸过的Y级材料，漆包线、漆布、漆丝的绝缘及油性漆。
沥青漆等。
极限工作温度：105度。
（3）E级绝缘材料：聚脂薄膜和A级材料复合、玻璃布、油性树脂漆、聚乙烯醇缩醛高强度漆包线、乙酸乙烯耐热漆包线。

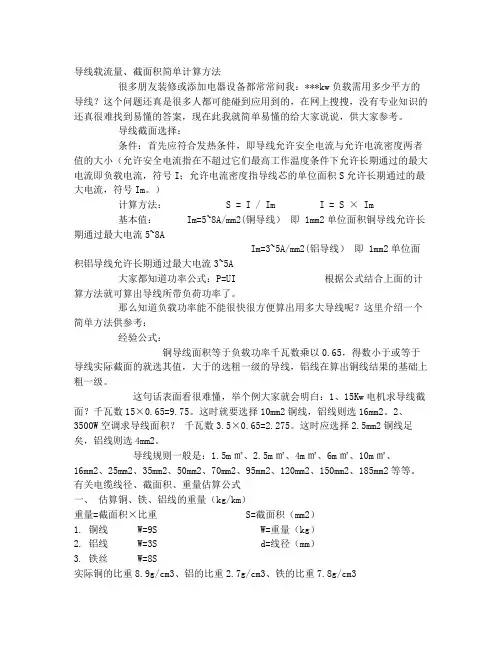

导线载流量截面积简单计算方法
导线载流量、截面积简单计算方法很多朋友装修或添加电器设备都常常问我：***kw负载需用多少平方的导线？这个问题还真是很多人都可能碰到应用到的，在网上搜搜，没有专业知识的还真很难找到易懂的答案，现在此我就简单易懂的给大家说说，供大家参考。
导线截面选择：条件：首先应符合发热条件，即导线允许安全电流与允许电流密度两者值的大小（允许安全电流指在不超过它们最高工作温度条件下允许长期通过的最大电流即负载电流，符号I；允许电流密度指导线芯的单位面积S允许长期通过的最大电流，符号Im。
）计算方法： S = I / Im I = S × Im基本值： Im=5~8A/mm2(铜导线）即 1mm2单位面积铜导线允许长期通过最大电流5~8AIm=3~5A/mm2(铝导线）即 1mm2单位面积铝导线允许长期通过最大电流3~5A大家都知道功率公式：P=UI 根据公式结合上面的计算方法就可算出导线所带负荷功率了。
那么知道负载功率能不能很快很方便算出用多大导线呢？这里介绍一个简单方法供参考：经验公式：铜导线面积等于负载功率千瓦数乘以0.65，得数小于或等于导线实际截面的就选其值，大于的选粗一级的导线，铝线在算出铜线结果的基础上粗一级。
这句话表面看很难懂，举个例大家就会明白：1、15Kw电机求导线截面？千瓦数15×0.65=9.75。
这时就要选择10mm2铜线，铝线则选16mm2。
2、3500W空调求导线面积？千瓦数3.5×0.65=2.275。
这时应选择2.5mm2铜线足矣，铝线则选4mm2。
导线规则一般是：1.5m㎡、2.5m㎡、4m㎡、6m㎡、10m㎡、16mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2等等。
有关电缆线径、截面积、重量估算公式一、估算铜、铁、铝线的重量（kg/km）重量=截面积×比重 S=截面积（mm2）1. 铜线 W=9S W=重量（kg）2. 铝线 W=3S d=线径（mm）3. 铁丝 W=8S实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3二、按线径估算重量（kg/km）1. 铜线W=6.98d2≈7d22. 铝线W=2.12d2≈2d23. 铁丝W=6.12d2≈6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距（架空线）负荷距=功率×长度=PL P=功率（kw） L=长度（km）例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距=200×0.2=40kw/km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”铜线40×2.5=100mm2实际选用120mm2。
电缆及电线的电流计算公式
电缆及电线的电流计算公式1、电线的载流量是这样计算的：对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。
对于16、25mm2的导线可将其截面积数乘以4倍。
对于35、50mm2的导线可将其截面积数乘以3倍。
对于70、95mm2的导线可将其截面积数乘以2.5倍。
对于120、150、185mm2的导线可将其截面积数乘以2倍。
看你的开关是多少安的用上面的工式反算一下就可以了。
2、二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表53可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
导线载流量、截面积简单计算方法
导线载流量、截面积简单计算方法很多朋友装修或添加电器设备都常常问我：***kw负载需用多少平方的导线？这个问题还真是很多人都可能碰到应用到的，在网上搜搜，没有专业知识的还真很难找到易懂的答案，现在此我就简单易懂的给大家说说，供大家参考。
导线截面选择：条件：首先应符合发热条件，即导线允许安全电流与允许电流密度两者值的大小（允许安全电流指在不超过它们最高工作温度条件下允许长期通过的最大电流即负载电流，符号I；允许电流密度指导线芯的单位面积S允许长期通过的最大电流，符号Im。
）计算方法：S = I / Im I = S × Im基本值：Im=5~8A/mm2(铜导线）即1mm2单位面积铜导线允许长期通过最大电流5~8AIm=3~5A/mm2(铝导线）即1mm2单位面积铝导线允许长期通过最大电流3~5A大家都知道功率公式：P=UI 根据公式结合上面的计算方法就可算出导线所带负荷功率了。
那么知道负载功率能不能很快很方便算出用多大导线呢？这里介绍一个简单方法供参考：经验公式：铜导线面积等于负载功率千瓦数乘以0.65，得数小于或等于导线实际截面的就选其值，大于的选粗一级的导线，铝线在算出铜线结果的基础上粗一级。
这句话表面看很难懂，举个例大家就会明白：1、15Kw电机求导线截面？千瓦数15×0.65=9.75。
这时就要选择10mm2铜线，铝线则选16mm2。
2、3500W空调求导线面积？千瓦数3.5×0.65=2.275。
这时应选择2.5mm2铜线足矣，铝线则选4mm2。
导线规则一般是：1.5m㎡、2.5m㎡、4m㎡、6m㎡、10m㎡、16mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2等等。
有关电缆线径、截面积、重量估算公式一、估算铜、铁、铝线的重量（kg/km）重量=截面积×比重S=截面积（mm2）1. 铜线W=9S W=重量（kg）2. 铝线W=3S d=线径（mm）3. 铁丝W=8S实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3二、按线径估算重量（kg/km）1. 铜线W=6.98d2≈7d22. 铝线W=2.12d2≈2d23. 铁丝W=6.12d2≈6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距（架空线）负荷距=功率×长度=PL P=功率（kw）L=长度（km）例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距=200×0.2=40kw/km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”铜线40×2.5=100mm2 实际选用120mm2。
电工电线计算公式
电⼯电线计算公式电⼯电线计算公式1、⼆点五下乘以九，往上减⼀顺号⾛。
三五乘以三点五，双双成组减点五。
条件变化加折算，⾼温九折铜升级。
穿管根数⼆三四，⼋七六折满载流。
本⼝诀对各种绝缘电线的载流量（安全载流）不是直接指出⽽是通过截⾯乘以倍数计算得出，倍数随截⾯增⼤⽽减⼩。
“⼆点五下乘以九，往上减⼀顺号⾛”表⽰2.5平⽅以下的铝线截⾯乘以九，就是安全载流。
从4平⽅以上，顺着线号，倍数逐次减⼀，即4*8 6*7 10*6 16*5 25*4.“三五乘以三点五，双双成组减点五”表⽰35平⽅乘以3.5倍，从50平⽅以上导线，为两个线号为⼀组，倍数依次减0.5.即（50---70）*3 （95----120）*2.5 （150---185）*2，依此类推。
“条件有变加折算，⾼温九折铜升级”以上是铝线载流量计算，其条件是明敷在25C°条件下⽽定的。
若环境温度⾼于25C °，就要打九折。
使⽤铜线时，按上⼀号计算。
如：10平⽅铜线，按16平⽅铝线计算。
2、导线截⾯积与电流的关系⼀般铜线安全计算⽅法是：2.5平⽅毫⽶铜电源线的安全载流量－－28A。
4平⽅毫⽶铜电源线的安全载流量－－35A 。
6平⽅毫⽶铜电源线的安全载流量－－48A 。
10平⽅毫⽶铜电源线的安全载流量－－65A。
16平⽅毫⽶铜电源线的安全载流量－－91A 。
25平⽅毫⽶铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流⼩于28A，按每平⽅毫⽶10A来取肯定安全。
如果铜线电流⼤于120A，按每平⽅毫⽶5A来取。
导线的截⾯积所能正常通过的电流可根据其所需要导通的电流总数进⾏选择，⼀般可按照如下顺⼝溜进⾏确定：⼗下五,百上⼆, ⼆五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释⼀下,就是10平⽅⼀下的铝线,平⽅毫⽶数乘以5就可以了,要是铜线呢,就升⼀个档,⽐如2.5平⽅的铜线,就按4平⽅计算.⼀百以上的都是截⾯积乘以2, ⼆⼗五平⽅以下的乘以4, 三⼗五平⽅以上的乘以3, 柒拾和95平⽅都乘以2.5,这么⼏句⼝诀应该很好记吧,说明:只能作为估算,不是很准确。
电缆及电线的电流计算公式
电缆及电线的电流计算公式1、电线的载流量是这样计算的：对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。
对于16、25mm2的导线可将其截面积数乘以4倍。
对于35、50mm2的导线可将其截面积数乘以3倍。
对于70、95mm2 的导线可将其截面积数乘以2.5倍。
对于120、150、185mm2的导线可将其截面积数乘以2倍。
看你的开关是多少安的用上面的工式反算一下就可以了。
2、二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
10千伏架空绝缘导线载流量规程标准
10千伏架空绝缘导线载流量规程标准10千伏架空绝缘导线载流量规程标准导线是电力输送系统中不可或缺的组成部分。
而架空绝缘导线作为一种常见的导线形式，其载流量规程标准的确立对于电力系统的运行和安全至关重要。
本文将以10千伏架空绝缘导线载流量规程标准为主题，深入探讨其深度和广度，为读者提供全面的理解和应用。
1. 载流量规程标准的背景和意义1.1 载流量规程标准的定义和基本原理在电力系统中，载流量规程标准是指导线在一定条件下所能承受的最大电流值。
其基本原理是通过对导线的材料、结构、环境条件等进行全面评估，确定导线的电流承载能力，以确保正常运行和安全性。
1.2 载流量规程标准的重要性载流量规程标准的确立对于电力系统的使用和维护具有重要影响。
合理的载流量规程标准能够保证导线在经济和安全的条件下进行电流传输，从而有效防止电线过载和其他故障的发生，保障电网的稳定运行。
2. 10千伏架空绝缘导线的材料和结构特点2.1 导线材料的分类和选择常见的导线材料包括铝、铜等，其选择要根据电流传输量、成本以及可靠性等因素进行权衡。
对于10千伏架空绝缘导线来说，铝导线由于其轻质、便宜和良好的导电性能而成为首选。
2.2 导线的结构特点10千伏架空绝缘导线通常由多股铝导线绞合而成，其结构特点是灵活性和高强度。
这种结构使得导线具有良好的可承载性和耐力，满足电力系统对导线的要求。
3. 10千伏架空绝缘导线载流量的计算方法3.1 导线的电流密度载流量规程标准的计算以导线的电流密度为基础。
电流密度是指导线单位横截面积上通过的电流量。
根据国际标准和经验公式，可以计算出10千伏架空绝缘导线的合理电流密度。
3.2 导线的温升考虑导线在承载电流时会发热，导致温度升高。
除了考虑导线的电流密度外，还需要进一步考虑导线的温升情况，以确保导线在正常运行温度范围内。
4. 10千伏架空绝缘导线载流量规程标准的应用4.1 载流量规程标准的引用和参考在电力系统设计和运行中，载流量规程标准是必不可少的参考依据。
电线负荷的计算方法
电线负荷的计算方法电线负荷的计算方法一、常用电线的载流量：一、常用电线的载流量：500V 及以下铜芯塑料绝缘线空气中敷设，工作温度30℃，长期连续100％负载下的载流量如下：％负载下的载流量如下：1.5平方毫米——22A2.5平方毫米——30A4平方毫米——39A6平方毫米——51A10平方毫米——74A16平方毫米——98A二、家用的一般是单相的，其最大能承受的功率（Pm ）为：以）为：以 1.5平方毫米为例平方毫米为例Pm=电压U ×电流I ＝220伏×22安＝4840瓦取安全系数为1.3，那么其长时间工作，允许的功率(P)为：为：P=Pm ÷1.3＝4840÷1.3=3723瓦“1.5平方”的铜线。
能承受3723瓦的负荷。
瓦的负荷。
三、1.5平方毫米铜电源线的安全载流量是22A ，220V 的情况可以长时间承受3723W 的功率，所以24小时承受2000瓦的功率的要求是完全没有问题的。
瓦的功率的要求是完全没有问题的。
一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
综合上述所说的，现在的电力衰减厉害，加上电力设备的质量中等化，所以安全的电力是每平米6A ,电力使用每平米7A ，安全的电力使用每平米应该为6A ，如果您需要计算方式应该是，如果您需要计算方式应该是1.5平米×6A=10.5A10.5A ×220W=2310W这就是1.5单轴最大输出功率单轴最大输出功率如：1.5 mm2 bvV 铜导线安全载流量的推荐值1.5×8A/mm2=12A 220V 的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦千瓦应该根据负载的电流来计算功率的，1.5平方的铜芯电缆最大能承载接近25A 电流的，可用于三相动力设备额定电压380V 的2.5KW 以下的电机），可用于单相照明等（额定电压220V ）设备，每相能承载2.5KW 以下的单相设备的。
导线载流量、截面积简单计算方法
首先应符合发热条件，即导线允许安全电流与允许电流密度两者值的大小（允许安全电流指在不超过它们最高工作温度条件下允许长期通过的最大电流即负载电流，符号I；允许电流密度指导线芯的单位面积S允许长期通过的最大电流，符号I m。
）计算方法： S=I/I m I=S × I m基本值： I m=5~8A/mm²(铜导线）即1mm²单位面积铜导线允许长期通过最大电流5~8AI m=3~5A/mm²(铝导线）即1mm²单位面积铝导线允许长期通过最大电流3~5A大家都知道功率公式：P=UI根据公式结合上面的计算方法就可算出导线所带负荷功率了。
那么知道负载功率能不能很快很方便算出用多大导线呢？这里介绍一个简单方法供参考：经验公式：铜导线面积等于负载功率千瓦数乘以0.65，得数小于或等于导线实际截面的就选其值，大于的选粗一级的导线，铝线在算出铜线结果的基础上粗一级。
这句话表面看很难懂，举个例大家就会明白：1、15Kw电机求导线截面？千瓦数15×0.65=9.75。
这时就要选择10mm²铜线，铝线则选16mm²。
2、3500W空调求导线面积？千瓦数 3.5×0.65=2.275。
这时应选择2.5mm²铜线足矣，铝线则选4mm²。
导线规格一般是：1.5m㎡、2.5m㎡、4m㎡、6m㎡、10m㎡、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²等等。
下面是转载相关知识供参考：功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
绝缘导线载流量计算表
绝缘导线载流量计算表一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：2.5mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A4mm2BVV铜导线安全载流量的推荐值4×8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=<I/（5~8）>=0.125I~0.2I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220×0.8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。
所以，上面的计算应该改写成I=P×公用系数/Ucosф=6000×0.5/220×0.8=17(A)也就是说，这个家庭总的电流值为17A。
则总闸空气开关不能使用16A，应该用大于17A 的。
估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表53可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
电缆载流量计算公式
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：
(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
可以看出：倍数随截面的增大而减校
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
如何计算电线的承载电流
2.5平方的电线可以带多大的电流？教您如何计算电线的承载电流电线负荷的计算方法一、常用电线的载流量：500V及以下铜芯塑料绝缘线空气中敷设，工作温度30℃，长期连续100％负载下的载流量如下：1.5平方毫米——22A2.5平方毫米——30A4平方毫米——39A6平方毫米——51A10平方毫米——74A16平方毫米——98A二、家用的一般是单相的，其最大能成受的功率（Pm）为：以 1.5平方毫米为例Pm=电压U×电流I＝220伏×22安＝4840瓦取安全系数为1.3，那么其长时间工作，允许的功率(P)为：P=Pm÷1.3＝4840÷1.3=3723瓦“1.5平方”的铜线。
能承受3723瓦的负荷。
三、1.5平方毫米铜电源线的安全载流量是22A，220V的情况可以长时间承受3723W的功率，所以24小时承受2000瓦的功率的要求是完全没有问题的。
一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
综合上述所说的，现在的电力衰减厉害，加上电力设备的质量中等化，所以安全的电力是每平米6A电力使用每平米7A ，安全的电力使用每平米应该为6A，如果您需要计算方式应该是1.5平米×6A=10.5A10.5A×220W=2310W这就是1.5单轴最大输出功率如：1.5 mm2 bvV铜导线安全载流量的推荐值1.5×8A/mm2=12A 220V的电压的话就是功率=电压×电流=220×12=2640瓦=2.64千瓦应该根据负载的电流来计算功率的，1.5平方的铜芯电缆最大能承载接近25A电流的，可用于三相动力设备（额定电压380V的2.5KW以下的电机），可用于单相照明等（额定电压220V）设备，每相能承载2.5KW以下的单相设备的。
绝缘导线载流量计算表
绝缘导线载流量计算表也就是说，这个家庭总的电流值为17A。
则总闸空气开关不能使用16A，应该用大于17A 的。
估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表53可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
各规格铜线的负载电流量十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算.解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以4,三十五平方以上的乘以3,柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绝缘导线的安全电流计算
口诀（一）：十下五，百上二，二五三五四三界，七零、九五两倍半，裸线加一半，铜线升级算，穿管温度八、九折算。
说明：十下五是指导线截面在10平方毫米以下，每平方毫米的安全电流为5安培；百上二是指导线截面在100平方毫米以上，每一平方毫米安全电流为2安培；二五三五四三界是指导线截面在16平方毫米、25平方毫米，每1平方毫米安全电流为4安培，导线截面在35平方毫米和50平方毫米，每1平方毫米安全电流为3安培；七零、九五两倍半是指每1平方毫米的安全电流为2.5安培；裸线加一半，铜线升级算是指截面的裸导线，可按绝缘导线乘以1.5倍计算安全电流，同截面的铜导线按铝导线大一线号等级计算安全电流；穿管温度八、九折是指导线穿管乘系数0.8，高温场所实用乘以系数0.9。
口诀二：二点五下整九倍，升级减一顺序对，三十五线乘以三点五，双双成组减半倍，高温九折，铜线升级，裸线加一半，导线穿管二、三、四、八、七、六折勿忘记。
说明：口诀中的二点五下整九倍，升级减一顺序对是指导线截面在2.5平方毫米，每1平方毫米的安全电流为9安培，导线截面从2.5平方毫米以上，即4平方毫米开始线号每增大一等级，其安全电流减小1安培，直至2.5平方毫米为止；三十五线乘以三点五，双双成组减半倍是指导线截面35平方毫米每1平方毫米安全截流量为3.5安培，35平方毫米以上的导线，两个等级的线号为一组，安全电流减0.5安培，依次往上推算；高温九折，铜线升级，裸线加一半，导线
穿管二、三、四、八、七、六折勿忘记是指导线穿管两条线应乘系数0.8，导线穿管三条线乘以系数0.7，导线穿管4条线乘以系数0.6。
注意：以上口诀（一）、（二）是以铝绝缘导线，温度25度为准。
口诀（一）导线截面安全电流系数表：
口诀（二）导线截面安全电流系数表：。
