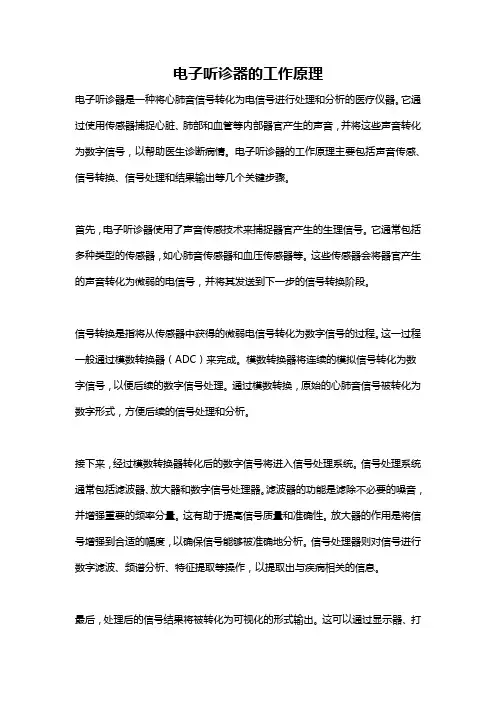

电子听诊器的工作原理
电子听诊器的工作原理电子听诊器是一种将心肺音信号转化为电信号进行处理和分析的医疗仪器。
它通过使用传感器捕捉心脏、肺部和血管等内部器官产生的声音，并将这些声音转化为数字信号，以帮助医生诊断病情。
电子听诊器的工作原理主要包括声音传感、信号转换、信号处理和结果输出等几个关键步骤。
首先，电子听诊器使用了声音传感技术来捕捉器官产生的生理信号。
它通常包括多种类型的传感器，如心肺音传感器和血压传感器等。
这些传感器会将器官产生的声音转化为微弱的电信号，并将其发送到下一步的信号转换阶段。
信号转换是指将从传感器中获得的微弱电信号转化为数字信号的过程。
这一过程一般通过模数转换器（ADC）来完成。
模数转换器将连续的模拟信号转化为数字信号，以便后续的数字信号处理。
通过模数转换，原始的心肺音信号被转化为数字形式，方便后续的信号处理和分析。
接下来，经过模数转换器转化后的数字信号将进入信号处理系统。
信号处理系统通常包括滤波器、放大器和数字信号处理器。
滤波器的功能是滤除不必要的噪音，并增强重要的频率分量。
这有助于提高信号质量和准确性。
放大器的作用是将信号增强到合适的幅度，以确保信号能够被准确地分析。
信号处理器则对信号进行数字滤波、频谱分析、特征提取等操作，以提取出与疾病相关的信息。
最后，处理后的信号结果将被转化为可视化的形式输出。
这可以通过显示器、打印机或计算机等设备实现。
医生可以通过观察这些输出结果，分析患者的心脏和肺部等器官的工作状态，诊断病情并制定治疗方案。
电子听诊器在医疗实践中有着广泛的应用。
它不仅能够检测和分析心脏和肺部等器官的生理信号，还可以实时监测患者的病情变化，为医生提供更准确的诊断依据。
与传统的听诊器相比，电子听诊器具有更好的灵敏度和准确性，能够检测到更微弱的信号，并且可以进行实时的数字信号处理，提高了医生的工作效率和诊断水平。
总而言之，电子听诊器通过声音传感、信号转换、信号处理和结果输出等几个关键步骤，将心脏、肺部等内部器官产生的声音转化为数字信号进行处理和分析，以帮助医生诊断疾病和制定治疗方案。
幼儿园教案听诊器
幼儿园教案听诊器一、教学内容本节课的教学内容来自小学科学教材第五册第四章“声音的世界”。
该章节主要介绍声音的产生、传播和感知，以及听诊器的原理和使用方法。
二、教学目标1. 让学生了解声音的产生、传播和感知的基本原理。
2. 使学生掌握听诊器的使用方法，能够通过听诊器分辨不同声音。
3. 培养学生的观察能力、动手操作能力和团队协作能力。
三、教学难点与重点重点：声音的产生、传播和感知原理，听诊器的使用方法。
难点：声音的传播速度和听诊器在不同环境下的使用效果。
四、教具与学具准备教具：多媒体课件、听诊器、气球、尺子、纸杯等。
学具：记录本、画笔、剪刀、胶水等。
五、教学过程1. 实践情景引入：让学生听取不同场景下的声音，如教室、操场、家中等，感受声音的多样性和特点。
2. 声音的产生：讲解声音是由物体振动产生的，振动停止，声音消失。
通过气球爆炸、尺子振动等实例让学生直观地了解振动与声音的关系。
3. 声音的传播：介绍声音在空气、水和固体中的传播速度，以及听诊器的工作原理。
让学生分组实验，观察声音在不同介质中的传播效果。
4. 声音的感知：讲解人耳如何感知声音的音调、响度和音色。
通过听诊器示范，让学生学会用听诊器分辨不同声音。
5. 听诊器使用方法：讲解听诊器的结构、功能和正确使用方法。
让学生分组练习，互相检查心跳和呼吸声。
6. 随堂练习：让学生用听诊器听辨不同声音，如心跳、呼吸、流水等，并记录下来。
六、板书设计板书内容：声音的产生振动声音的传播空气、水、固体声音的感知音调、响度、音色听诊器使用方法七、作业设计1. 画一画：用画笔和剪刀制作一个简易的听诊器，观察和记录不同声音的特点。
八、课后反思及拓展延伸1. 课后反思：本节课通过实践情景、实例讲解和分组实验，使学生掌握了声音的产生、传播和感知原理，以及听诊器的使用方法。
但在课堂时间内，部分学生对声音传播速度的理解不够深入，需要在课后加强巩固。
2. 拓展延伸：邀请医院专业人士进行专题讲座，让学生更直观地了解听诊器在医学领域的应用。
电子听诊器完整版
7
设计报告
质量
报告结构严谨合理；文理通顺，技 术用语准确，符合规范：图表完备、 正确，绘图准确、符合国家标准；。
20分
合计
评语：
（优秀、良好、中等、及格、不及格）
日期:
心音.呼吸音信号是重要的临床医学信号，是进行心脏疾病、呼吸系统疾病判别 的重要依据，是医生进行病因、病灶分析的重要信息。现如今，在心脏疾病和呼吸 系统疾病诊断中，听诊仍旧是医生进行检查的主要手段，并且，听诊具有体外检查 无创伤.便捷、经济等优点，是广为应用且不可替代。传统的医用听诊器无放大作 用，声音较微弱，受环境噪声的影响较大，电子听诊器采用多级低噪声放大器, 其放大借数适当，频响效果好，背景噪声小，有LED显示功能。
LM358N的特点:
低输入偏流
共模输入电压范围宽，包括接地 差模输入电压范围宽，等于电源电压范围
(6)直流电压增益高(约lOOdB)
(7)单位增益频带宽(约IMHz)
(8)电源电压范|飼宽：单电源(3-30V)；
⑼双电源(± — ±15V)
(10)低功耗电流，适合于电池供电
(11)输出电压摆幅大(0至
旷课超过2天：
得0分
4
设计、实
验方案
能灵活运用相关专业知识，有较强 的创新意识，有独特见解，设计有 一定应用价值。
30分
5
实验技能
动手能力强，能独立完成安装、调 试等实际操作，能解决设计及实验 过，在小组中表现突出， 对设计方案的制定及选取起主要作 用，在实验操作过程中，承担主要 执行者。
本设计的主要工作
该电子听诊器电路由拾音传感器、前置放大器、低通滤波放大器、控制电路 和LED显示电路等组成，将微弱的心音信号通过拾音传感器之后，经放大电路将 其放大，然后通过滤波电路将干扰信号滤除，相应的编程下载到单片机中，把调 理电路的模拟输出信号用A/D转换器变成数字量后，再由单片机送到液晶显示屏 显示，除此之外，可以通过按键进行有要求的切换想要的信号。
电子听诊器课程设计

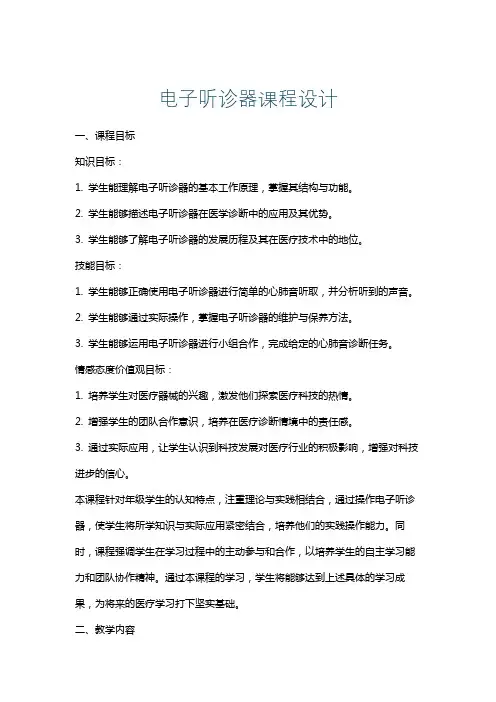

电子听诊器课程设计一、课程目标知识目标：1. 学生能理解电子听诊器的基本工作原理，掌握其结构与功能。
