用电位差计测电动势和电压
实验十一 用电位差计测量电动势
实验十一用电位差计测量电动势
用电位差计测量电动势是一种简单有效的方法，也称为测量电场条件。
它是一种用来测量电子流体中各点电场情况的常见手段。
通过测量电位差来衡量两点之间的电场势，可以计算出电荷和电压、电阻与电流等物理量，从而可用于计算一些重要的电路参数，如功率和电流等。
用电位差计测量电动势的第一步是设置电源，将它连接到电子流体中的两个点，其中一个点作为电源点，如正极端或接地端，以供测量参考。
第二步是用电流表测量两个点之间的电流，并计算出当前电位差，即用电动势来表示。
最后使用电位计校准，检查测试结果是否与实际电动势情况一致。
采用电位差计测量电动势的优点是可以在短时间内获得准确的电动势数据，无需复杂设备，准确度也较高。
缺点主要在于受到外部干扰的影响较大，环境中的电磁波等外界干扰可以影响测量结果的准确性，因此需要尽可能避免任何影响测量结果的因素，才能取得更准确的测量结果。
用电位差计测量电动势也有一定的风险，如不正确使用可能会造成过大的电流，进而损坏测量器件。
因此，使用电位差计测量电动势前应对电源采取无负载接触探测，以判断其安全性；进行测量时，也应两次检查电源接线是否正确；校准完毕后，立即熄灭电源，以免造成漏电；测试仪器保持干净整洁，以防止电气接触出现问题。
总的来说，用电位差计测量电动势是一种简单、准确的方法，在具备一定的安全措施的情况下，合理使用可以获得准确的测量结果。
实验十二 用线式电位差计测电池电动势

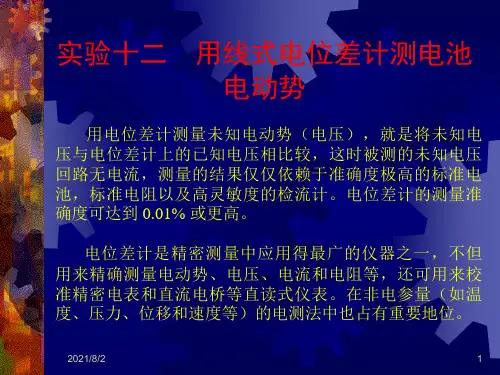

实验十二 用线式电位差计测电池 电动势
用电位差计测量未知电动势（电压），就是将未知电 压与电位差计上的已知电压相比较，这时被测的未知电压 回路无电流，测量的结果仅仅依赖于准确度极高的标准电 池，标准电阻以及高灵敏度的检流计。电位差计的测量准 确度可达到 0.01% 或更高。
电位差计是精密测量中应用得最广的仪器之一，不但 用来精确测量电动势、电压、电流和电阻等，还可用来校 准精密电表和直流电桥等直读式仪表。在非电参量（如温 度、压力、位移和速度等）的电测法中也占有重要地位。
2021/8/2
6
实验十二 用线式电位差计测电池电动势
【预习思考题】
1．为什么要用 11 米长的电阻丝绕在木板上，用 1 米长 的电阻丝可不可以？结果如何？
2．如何根据检流计指针的偏转情况，来断定在本实验中 能够实现补偿状态？
3．与检流计 G 串联的电阻 R 能起什么作用？
2021/8/2
7
实验十二 用线式电位差计测电池电动势
B D
2021/8/2
Ex K2
4
实验十二 用线式电位差计测电池电动势
【实验内容】
1．按图连接十一线电位差计实验线路。接线时需断开所有的开 关，特别注意工作电池 E 的正、负极，应与标准电池 ES 和待测电池 Ex 的正、负极相对。否则，检流计 G 的指针总不会指到零。
用电位差计测量干电池的电动势与内阻 2

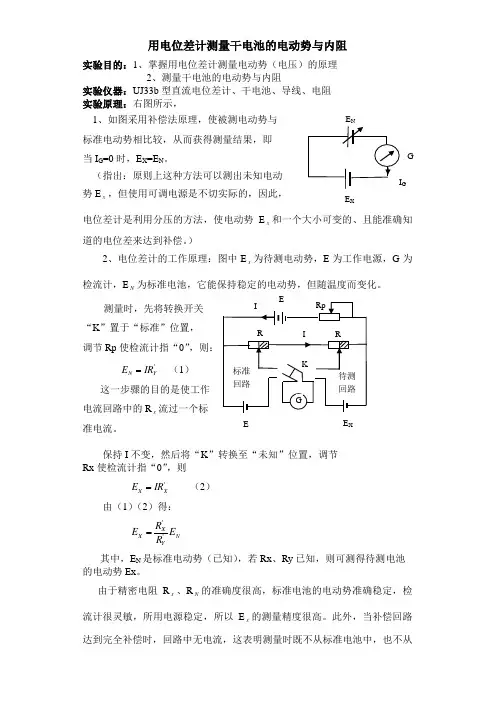

用电位差计测量干电池的电动势与内阻实验目的：1、掌握用电位差计测量电动势（电压）的原理2、测量干电池的电动势与内阻实验仪器：UJ33b 型直流电位差计、干电池、导线、电阻 实验原理：右图所示，1、如图采用补偿法原理，使被测电动势与 标准电动势相比较，从而获得测量结果，即 当I G =0时，E X =E N 。
（指出：原则上这种方法可以测出未知电动 势E x ，但使用可调电源是不切实际的，因此，电位差计是利用分压的方法，使电动势E x 和一个大小可变的、且能准确知道的电位差来达到补偿。
）2、电位差计的工作原理：图中E x 为待测电动势，E 为工作电源，G 为检流计，E N 为标准电池，它能保持稳定的电动势，但随温度而变化。
测量时，先将转换开关 “K ”置于“标准”位置， 调节Rp 使检流计指“0”，则：'YN IR E = （1） 这一步骤的目的是使工作 电流回路中的R x 流过一个标准电流。
保持I 不变，然后将“K ”转换至“未知”位置，调节 Rx 使检流计指“0”，则'XX IR E = （2） 由（1）（2）得：N YXX E R R E ''=其中，E N 是标准电动势（已知），若Rx 、Ry 已知，则可测得待测电池 的电动势Ex 。
由于精密电阻R x 、R N 的准确度很高，标准电池的电动势准确稳定，检流计很灵敏，所用电源稳定，所以E x 的测量精度很高。
此外，当补偿回路达到完全补偿时，回路中无电流，这表明测量时既不从标准电池中，也不从GKRRRp I I 标准 回路待测回路EE X EG E NE XI G测量回路中吸取电流，因此，不改变被测回路的原有状态和电动势的值。
亦可避免回路中导线电阻、标准电池内阻及被测回路等效内阻对测量准确度的影响。
实验步骤：1、测量干电池的电动势：1）将倍率开关从“断”旋至“×10”档，“测量-输出”开关置于“测 量”， 5分钟后，调节“调零”旋钮，使检流计指“0”，被测电动 势按极性接入“未知”端钮。
用电位差计测电动势实验报告
用电位差计测电动势实验报告用电位差计测电动势实验报告引言：电动势是指电源对电荷所做的功，是衡量电源驱动电流能力的物理量。
在实际应用中，我们经常需要准确测量电动势，以确保电路的正常运行。
本实验旨在通过使用电位差计测量电动势，探究电路中电动势的性质和测量方法。
实验装置：本次实验所用的装置包括电池、电位差计、导线和电阻。
电位差计是一种测量电压差的仪器，它利用电势差的原理来测量电动势。
实验步骤：1. 将电池连接到电路中。
将电池的正极与电位差计的正极相连，将电池的负极与电位差计的负极相连。
确保连接牢固，避免接触不良。
2. 调节电位差计的量程。
根据电池的电动势大小，选择适当的量程，以确保测量结果的准确性。
3. 测量电动势。
打开电路开关，使电流通过电路。
观察电位差计的读数，并记录下来。
4. 更改电阻值。
在电路中加入一个可变电阻，通过调节电阻值，改变电路中的电流强度。
每次改变电阻值后，都要记录下电位差计的读数。
实验结果：根据实验数据，我们可以得出以下结论：1. 电动势与电流无关。
通过改变电阻值，我们可以改变电路中的电流强度，但电动势的大小并不随之改变。
这说明电动势与电流无关，电动势仅取决于电池本身的性质。
2. 电动势与电池类型有关。
在实验中，我们可以使用不同类型的电池，如干电池和锂电池。
通过测量不同类型电池的电动势，我们可以发现它们具有不同的电动势值。
这表明不同类型的电池具有不同的电动势特性。
3. 电动势与温度有关。
实验中，我们可以通过改变电池的温度来观察电动势的变化。
随着温度的升高，电动势的数值会发生变化。
这是因为温度会影响电池内部的化学反应速率，从而影响电动势的大小。
讨论与结论：通过本次实验，我们深入了解了电动势的性质和测量方法。
电动势是电路中一个重要的物理量，对于电路的正常运行至关重要。
通过使用电位差计测量电动势，我们可以准确地获取电动势的数值，并根据实验结果分析电动势与其他因素的关系。
这对于电路设计和电源选择具有重要的参考价值。
用电位差计测量电源的电动势
用电位差计测量电源的电动势一、实验目的：1.掌握电位差计的工作原理（补偿原理）、结构和特点；2.学会使用电位差计测量电动势二、实验仪器: THMV-1型直流电位差计; 1.0186V 标准电动势、两个Ex1、 Ex2待测电动势、数字检流计、0~999Ω可调变阻器，还有一个Rp 是保护 电阻，保护标准电池和检流计。
三、实验原理:1、 补偿原理电源电动势的大小等于断路时电源两端的电位差。
中学时用伏特计法测量时，由于电源有内阻，伏特计所测量的数值不是电源的电动势，而是路端电压。
要精确测量电源的电动势，原则上可以按图1所示的线路进行。
图中E n 为可调标准电压源，E X 为待测电动势。
调整E n 使检流计指针为零，则未知电动势E X =E n 。
这种测量方法叫做补偿法，其原理就是利用一个电压或电动势去抵消另一个电动势。
按这种电压补偿原理构成的仪器称为电位差计。
箱式电位差计是利用电压补偿法原理做成的精密用方便的仪器。
其测量原理可分别用图2和图3来说明。
图2为电位差计定标原理图，其中ABCD 为工作回路，由电源E 、限流电阻R 、均匀电阻丝AB 串联成一闭合回路。
电阻箱R 用来调节回路中的工作电流I 的大小，通过调节I 可以调整每单位长度电阻丝上电位差V 0的大小，M 、N 为电阻丝AB 上的两个活动触点，可以在电阻丝上移动，以便从AB 上取适当的电位差来与测量支路上的电位差补偿，它相当于补偿图1电路中的En ，提供了一个可变电源。
要测量电动势（电位差）Ex ，必须分两步：1） 定标利用标准电池En 高精度的特点，使得工作回路中的电流I 能准确达到某一标定值I 0、这一调整过程叫电位差计的定标。
本实验采用滑线式十一线电位差计，电阻R AB 是16米长的均匀电阻丝。
根据定标原则，按图2连线，滑动头M 、N 之间的长度固定在L mn 上，调节工作电路中的电阻R ，使补偿回路中的定标回路达到平衡，即通过检流计G 的电流为零，此时mn mn mn n L S I R I V E ρ00===因电阻R AB 是均匀电阻丝，令 00I S V ρ= （1）那么有 mn n L V E 0= （2）V 0是电阻丝R AB 上的电压降。
大学物理实验(上)：用电位差计测电池电动势
（2）校准电位差计
将A盘转到1.0，B盘转到 0.0186处。合上K1，打开K3， 将K2倒向E0方向。调节Rp并 用跃接法通断按键K4使G的 指针基本为零。
合上K3，细调Rp，使G中电流确切为零。
（3）测量EX
保持Rp不变。将K2倒向待测电池Ex一侧，
断开K3，将B盘转到0 ，旋转A盘找到按下K4时 使G的指针左右偏转的相邻档位并将A盘读数 定在较小档位。调整B盘读数使G基本指零， 再合上K3，细调B盘读数使G指针确切为零。记 录下此时A、B盘读数。
用电位差计测电池电动势
一、基本原理
测量电池的电动势Ex时，通常不能直接用电压 表。若将电压表直接并联在待测电源两端，则只能
测得电池的端电压
U Ex Ir
Ex
I
r
V
只有当I＝0时，电池两端 的电压才等于电动势Ex。 这就需要用补偿法。
电位差计是用比较法测量电位差的仪器。
工作电源E
a d
G
标准电池 E0
选定C的插孔位置并移动D，使得LCD＝5.0930m。 闭合K1，将K2倒向标准电池E0一侧，断开K3，通过调 节Rp（用跃接法按D键），使G的指针基本指零；此为 粗调。
合上K3，再细调Rp，使G确切指零。校准完成。 注意：此后Rp的值不可变动，即保持I0恒定。
（3）测量待测电池的电动势Ex
将K2倒向待测电池Ex一侧，断开K3，利用插 头C端找出使G指针左右偏转的2个相邻插孔，估 计出Ex的大小。
图中电阻ab为电位差计
内部的已知标准电阻，只要
工作电源的电动势E大于标
b
准电池的电动势E0，滑动d 点就可以找到使得检流计G
无电流的平衡点，此时ad段
电位差计精确测量电压或电动势
电位差计精确测量电 压或电动势实验
可编辑ppt
5
2、滑线式电位差计工作原理
工作原理如右图所示。AB是一 根均匀金属电阻丝，E为工作电源， EX和ES分别为待测电源和标准电源， K为双刀双向开关，G为检流计。
当开关K关向EX后，移动P至某 一位置使电流计G中无电流，此时被 测电动势EX与UAC’相补偿。再将K关 向ES，再移动P至某一位置使电流计 G中无电流，标准电动势ES与UAC”相 补偿。经过两次补偿，将待测EX与 标准ES比较后，对EX的测量就转化 为长度的测量了。
3、测量时间间隔应尽可能短暂，而且每次补偿调零动作 要快，指针指零后，应立即打开测量开关。
可编辑ppt
11
可编辑ppt
3
二、实验目的
1、理解并掌握电位差计精确测量电压或电动势的原理和 方法
2、学习箱式电位差计的使用
3、用箱式电位差计标定毫伏表
可编辑ppt
4
三、实验原理
1、电位差计的补偿原理
电位差计是一种利用电压补偿原理测 量电源电动势或精确测量电位差的仪器， 它的基本原理如右图所示。EX是待测电动 势的电源，E0是电压可调电源，调节E0使 检流计指针为零，则回路中两个电源（E0 和EX）的电动势必然大小相等，这说明待 测电池的电动势已经被可调电源的电动势 所“补偿”。若E0可准确知道，则EX即可 测出。
UX(S%)bU
可编辑ppt
实验六 电位差计的应用
实验六电位差计的应用【实验目的】1. 掌握电位差计的工作原理和结构特点；2. 学习使用电位差计测电池电动势和电压的方法。
【实验仪器】UJ-25型电位差计、检流计、标准电池、电阻箱、标准电阻、电池、单刀开关等。
【实验原理】电位差计是用来测量电位差的仪器，其精度高，在生产科研和计量等部门得到了广泛应用。
电位差计不仅用于测量直流电动势(电压)，而且还常用于测电流、电阻和功率，并还可通过转换器件用来测量非电量，如温度、压力、位移等。
一、电位差计的电路原理如果要测未知电动势Ex，原则上可按图3-42安排电路，其中E0是可调电压的电源。
调节E0使检流计指零，这就表示在这个回路中两电源(E0, Ex)的电动势必然是方向相反、大小相等，故数值上有：Ex=E0这时，我们称电路达到补偿。
在补偿条件下，若E0的数值已知，则Ex即可求出。
据此原理制成的测量电动势或电位差的仪器称为电位差计。
可见，电位差计需要有一个E0，而且它要满足两个要求：(1) 它的大小应便于调节，以使E0能够和Ex补偿；(2) 它的电压应该很稳定，并能读出准确的电压值。
图3-42图3-43在实际的电位差计中，E0是通过下述方法(如图3-43)得到的：电源E、限流电阻R′和精密电阻Rab串联成一闭合回路，当有一恒定的标准电流I0流过电阻Rab 时，改变Rab上两滑动头C，D的位置，就能改变C，D间的电位差VCD 的大小，VCD正比于电阻Rab中C，D之间的那部分电阻值，由于测量时应保证I0恒定不变，所以在实际的电位差计中都根据I0的大小把电阻的数值转换成电压刻度标在仪器上，VCD相当于上面所需要的“E0”。
测量时把滑动头C，D两端的电压VCD引出与未知电动势Ex进行比较。
ExCDGEx(或EsC′D′GEs)称为补偿回路。
要注意的是在电路中E和Ex(或Es)必须接成同极性相对抗，即Ex的负极要接在ab线上电位较低的一点，而Ex的正极经检流计后，接在电位较高的一点。
用电位差计测量电动势实验报告
用电位差计测量电动势实验报告电位差计测量电动势实验报告。
实验目的：通过实验，掌握用电位差计测量电动势的方法，理解电动势的概念，并掌握测量电动势的方法。
实验仪器与设备：1. 电位差计。
2. 电池。
3. 电压表。
4. 开关。
5. 导线。
6. 电阻。
实验原理：电位差计是一种用来测量电压（电动势）的仪器。
在电路中，电位差计可以通过测量两点之间的电势差来确定电动势的大小。
在闭合电路中，电动势可以通过电压表来测量。
电动势的大小与电池的电压有关，而电压表可以测量电路中的电压。
在实验中，我们将利用电位差计和电压表来测量电动势的大小。
实验步骤：1. 将电池、电压表、开关和电阻连接成一个闭合电路。
2. 用导线连接电位差计的两个接线柱，使其与电路中的两点相连。
3. 打开电路，记录下电压表的读数。
4. 关闭电路，移动电位差计的位置，再次记录下电压表的读数。
5. 根据记录的数据，计算出电路中的电动势大小。
实验结果与分析：在实验中，我们记录下了不同位置的电压表读数，根据这些数据，我们计算出了电路中的电动势大小。
通过实验数据的分析，我们发现电动势的大小与电路中的电压有关，而电位差计可以准确地测量出电路中不同位置的电压差，从而计算出电动势的大小。
这验证了电位差计测量电动势的方法是准确可靠的。
实验结论：通过本次实验，我们掌握了用电位差计测量电动势的方法，理解了电动势的概念，并且掌握了测量电动势的方法。
实验结果表明，电位差计可以准确地测量电路中不同位置的电压差，从而计算出电动势的大小。
这为我们进一步深入学习电路理论打下了坚实的基础。
总结：本次实验通过实际操作，使我们更加深入地理解了电动势的概念，掌握了用电位差计测量电动势的方法。
在今后的学习和工作中，我们将能够更加熟练地应用这一方法，为电路分析和实验研究提供有力的支持。
同时，我们也认识到实验操作的重要性，只有通过亲自操作，我们才能更好地理解理论知识，提高实践能力。
通过本次实验，我们不仅获得了知识，还培养了动手能力和实践操作能力，这对我们今后的学习和工作都将有着积极的促进作用。
《用电位差计测电动势和电压》物理实验报告
《用电位差计测电动势和电压》物理实验报告一、实验目的1.熟悉电位差计的使用方法；2.掌握用电位差计测量电动势和电压的方法；3.理解电动势和电压的物理意义。
二、实验仪器和材料电源、电位差计、电阻箱、导线、待测电池、待测电阻。
三、实验原理1.电位差：两点之间的电势差称为电位差，用符号ΔV表示，单位是伏特(V)。
2.电动势：电源的正负极之间的电势差称为电动势，用符号ε表示，单位是伏特(V)。
3.电压：在电路中任意两点之间的电势差称为电压，用符号U表示，单位是伏特(V)。
4.电阻：导体对电流的阻碍称为电阻，用符号R表示，单位是欧姆(Ω)。
5.欧姆定律：电流I等于电压U与电阻R的比值，用公式I=U/R表示。
四、实验步骤1.将电位差计的负极与电源的负极相连，电位差计的正极与电源的正极相连。
2.调整电位差计的调节按钮，使指针回到零位。
3.连接一根导线，将它的一端连接到电源的正极，另一端连接到待测电阻的一端。
4.连接另一根导线，将它的一端连接到待测电阻的另一端，另一端连接到电位差计的测量端。
5.调节电位差计的调节按钮，使指针指向电位差计刻度的第一个整数位置。
6.记录电位差计表针所指示的数值，作为待测电阻的电压值。
7.换一个待测电阻，重复步骤3~6，记录电位差计显示的数值。
8.对每个待测电阻重复步骤3~7，并填写相关数据表格。
五、数据记录与处理根据实验步骤记录了多组电位差计显示的数值，计算出每组待测电阻的电压值，并绘制得出电压与电阻的关系曲线。
然后根据欧姆定律计算出电流值，并填写相关数据表格。
六、讨论与分析1.分析电阻与电压的关系曲线，是否符合欧姆定律的线性关系？2.计算每个待测电阻的电流值，观察电流是否随电阻增加而减小？3.比较测得的电动势和待测电池的标称电动势，观察它们是否接近。
4.探讨实验中可能存在的误差和改进方法。
七、实验总结通过本实验，我们熟悉了电位差计的使用方法，并掌握了用电位差计测量电动势和电压的方法。
用电位差计测电动势实验报告
用电位差计测电动势实验报告用电位差计测电动势实验报告引言：电动势是描述电源驱动电流的能力的物理量，是电源的重要特性之一。
在实际应用中，我们经常需要测量电动势来评估电源的性能。
本实验旨在通过使用电位差计来测量电动势，探究电动势与电源内部电压的关系，并了解电源的工作原理。
实验步骤：1. 准备实验所需材料和仪器：电位差计、电源、导线、电阻箱等。
2. 将电源连接到电位差计的输入端，确保连接稳固。
3. 将电位差计的输出端与电阻箱相连，通过调节电阻箱的阻值，使电位差计的读数在合适的范围内。
4. 通过逐渐调节电阻箱的阻值，记录下不同电阻箱阻值对应的电位差计读数。
5. 根据测得的电位差计读数和电阻箱阻值，计算出相应的电动势。
实验结果：根据实验数据，我们绘制出电位差计读数与电阻箱阻值的关系曲线。
通过分析曲线，我们可以得出以下结论：1. 电位差计读数随着电阻箱阻值的增加而增加。
2. 电位差计读数与电阻箱阻值之间存在线性关系。
3. 电位差计读数的变化范围与电阻箱阻值的变化范围成正比。
讨论与分析：根据实验结果，我们可以推断出电动势与电源内部电压之间存在一定的关系。
电动势是电源内部电压的度量，它与电源的工作原理密切相关。
电源内部存在电势差，这种电势差驱动电流在电路中流动，从而实现电能转化。
电源的电动势决定了电流的大小和方向，是电源输出能力的重要指标。
在实际应用中，我们常常需要测量电动势来评估电源的性能。
通过使用电位差计测量电动势，我们可以快速准确地获取电源的输出能力。
电位差计是一种灵敏度较高的仪器，可以测量微小的电压差。
通过测量电位差计的读数，我们可以间接地获得电动势的数值。
然而，在实际测量中，我们还需注意一些因素的影响。
例如，电源的内阻会对电动势的测量结果产生一定的影响。
内阻越大，电动势的测量误差就越大。
此外，电源的稳定性也会对电动势的测量精度造成影响。
如果电源输出不稳定，测量结果可能存在一定的波动。
结论：通过本实验，我们了解了电动势的概念和测量方法。
电位差计测量电动势
电位差计测量电动势引言在物理学中，电动势是指电源对单位电荷所做的功，通常以电压（或电位差）的形式测量。
电动势的测量是电路中重要的一环，能够帮助我们了解电源的特性和性能。
本文将介绍电位差计的工作原理和使用方法，以及它在测量电动势方面的应用。
电位差计原理电位差计是一种测量电压的仪器，由电位器、滑动电桥和示数器等组成。
其工作原理基于电势分压定律，即在一个串联电路中，电位差与电阻成正比。
常见的电位差计是基于滑动电桥原理工作的。
滑动电桥由四个电阻组成（通常为两组电阻成对连接），其中两个电阻可以通过滑动触点来改变其接触电阻的大小。
当电位差计连接到电路中时，滑动电桥可以调整电位差计的灵敏度，以便进行准确的测量。
电位差计的使用方法下面是使用电位差计测量电动势的一般步骤：1.确保电路处于断开状态，并将电位差计的滑动电桥电阻调整到最小。
2.将电位差计的测量引线连接到待测电源的正、负极。
3.慢慢地调整滑动电桥电阻，直到示数器显示出期望的电压值。
4.记录示数器上显示的电压值，并断开测量引线。
需要注意的是，使用电位差计时应注意以下几点：•在连接电路之前，确保电源处于安全状态，并且没有任何电流通过。
•测量引线的接线应正确，避免出现接错引起的误差。
•在调整滑动电桥电阻时，应缓慢地进行，以便准确地找到所需的电压值。
电位差计在测量电动势中的应用电位差计作为电压测量的工具，广泛应用于各种实验和工程领域中。
在测量电动势方面，电位差计具有以下几个重要的应用：1.研究电池的特性和性能：电位差计可以测量电池的电动势，并帮助我们了解电池的寿命、内阻和放电特性等。
2.车辆电路的故障诊断：电位差计可用于测量车辆电路中各个电源的电压，帮助判断是否存在电源故障。
3.电子设备维修和测试：电位差计可用于测量电路板上各个元件的电压，以判断是否正常工作。
4.交流电压测量：电位差计不仅适用于直流电压的测量，还可以通过适配器等设备进行交流电压的测量。
结论电位差计是测量电动势的常用工具，能够帮助我们了解电源的特性和性能。
电位差计测量电动势实验报告doc
电位差计测量电动势实验报告篇一：用电位差计测电动势电位差计测量电动势及内阻电位差计是通过与标准电势源的电压进行比较来测定未知电动势的仪器，被广泛地应用在计量和其它精密测量中。
由于电路设计中采用补偿法原理，使被测电路在实际测量时通过的电流强度为零，从而可以达到非常高的测量准确度。
虽然随着科学技术的进步，高内阻、高灵敏度的仪表的不断出现，在许多测量场合都可以由新型仪表逐步取代电位差计的作用，但电位差计这一典型的物理实验仪器，采用的补偿法原理是一种十分可取的实验方法和手段。
实验目的1. 学习和掌握电位差计的补偿原理。
2. 掌握电位差计进行测量未知电动势的基本方法。
3. 学习对实验电路参数的估算、校准及故障排除的方法。
实验仪器FB322电位差计实验仪、FB325型新型十一线电位差计、待测电动势实验原理 1.补偿法原理补偿法是一种准确测量电动势（电压）的有效方法。
如图1所示，设E0为一连续可调的标准电源电动势（电压），而EX为待测电动势，调节E0的大小使检流计G示零，即回路中电流I?0，电路达到平衡补偿状态，此时待测电动势与标准电动势相等，则EX?E0。
这种利用补偿原理测电动势的方法称为补偿法。
2．电位差计原理电位差计就是一种根据补偿法思想设计的测量电动势（电压）的仪器。
十一线电位差计是一种教学型电位差计，如图2所示，EX为待测电动势，EN为标准电池。
可调稳压电源E、与长度为L的电阻丝AB为一串联电路，工作电流IP在电阻丝AB上产生电位差。
触点D,C可在电阻丝上任意移动，因此可得到相应改变的电位差UDC 。
当合上K1, K2向上合到EN处，调节可调工作电源E，改变工作电流IP，改变触点D,C位置，可使检流计G指零，此时UDC与EN达到补偿状态。
则：EN?UDC1?IP?r0?LDC?u0?LS（1）式中r0为单位长度电阻丝的电阻，LS为电阻丝DC段的长度，u0为单位长度电阻丝上的电压，称为校正系数。
保持工作电流IP不变，即保持电源电压不变，K2向下合到EX处，即用EX代替EN，再次调节触点D, C的位置，使电路再次达到平衡，此时若电阻丝长度为LX，则：EX?IP?ro?LX?ENLSLX?u0?LX （2）即可测出待测电源电动势。
