第9章 网络数据报的捕获与分析
9.1 基本原理 9.2 常见的IP数据报 9.3 Wireshark的使用 9.4 数据采集与分析
第9章 网络数据报的捕获与分析
9.1 基 本 原 理 9.1.1 TCP/IP体系结构
开放系统互连(OSI)模型将网络划分为七层，在各层上实 现不同的功能，这七层分别为应用层、表示层、会话层、传输 层、网络层、数据链路层及物理层。而TCP/IP体系也同样遵循 这七层标准，只不过在某些OSI功能上进行了压缩。与OSI参考 模型不同，TCP/IP模型更侧重于互联设备间的数据传送，而不 是严格的功能层次划分，它通过解释功能层次分布的重要性来 做到这一点，但仍为设计者具体实现协议留下很大的余地。因 此，OSI参考模型在解释互联网络通信机制上比较适合，而 TCP/IP却是互联网络协议的市场标准。 TCP/IP参考模型比OSI模型更灵活，参照图9.1(a)。
4. 网络访问层 网络访问层又称链路层，该层提供用于物理连接、传输的 所有功能。OSI模型把这一层功能分为两层：物理层和数据链 路层。TCP/IP参考模型把两层合在一起。IP协议假设所有底层 功能由局域网或串口连接提供。
第9章 网络数据报的捕获与分析
9.1.2 TCP/IP组件 虽然上节所述的协议一般标识为“TCP/IP”，但实质上在
第9章 网络数据报的捕获与分析
IP是网络层上的主要协议，同时被TCP和UDP使用。TCP和 UDP的每组数据都通过端系统和每个中间路由器中的IP层在互 联网中传输。
ICMP是IP协议的附属协议。IP层用它来与其他主机或路由 器交换错误报文和其他重要信息。ICMP主要被IP使用，但应用 程序也有可能使用。
第9章 网络数据报的捕获与分析 图9.2 数据进入协议栈时的封装过程
《网络工程》实训任务书
《网络工程》课程方案设计任务书一、课程设计的目的网络工程方案设计是专业实践环节之一，是学习完《网络工程》课程后进行的一次全面的综合训练。
其目的让学生掌握组建计算机网络的基本技术，特别是网络规划与设计、综合布线规划与设计、网络产品选型与报价等等，提高学生的综合应用能力。
通过设计一个完整的校园网络或企业网络，使学生掌握网络分析、网络设计、网络施工、网络测试方面的基本工程分析技能，学会网络工程方案书或工程标书的书写规范，培养学生综合运用计算机网络技术、组网技术、网络综合布线技术、网络管理技术、网络安全技术等方面的知识解决企业网络信息系统的构建的基本能力。
二、课程设计任务1.课题一：以一栋或几栋楼宇（可以是教学楼、实验楼、公寓楼、图书馆、办公楼等等）为例进行计算机网络规划与设计。
内容包括需求分析，网络结构设计（含拓扑图），网络布线设计（含布线图），网络设备选型，投资概算等。
要求根据设计内容，按学校统一的课程设计规范撰写一份设计说明书。
2．课题二：以一个组织（可以是公司或企业、学校、政府部门或机关等等）为例进行计算机网络规划与设计。
内容包括需求分析，网络结构设计（含拓扑图），网络布线设计（含布线图），网络设备选型，投资概算等。
要求根据设计内容，按学校统一的课程设计规范撰写一份设计说明书。
以上两题可任选其一，每人的设计内容不能雷同。
三、设计时间设计总时间1周（5个工作日,第17周或18周）四、方案设计说明书撰写规范1、撰写设计说明书1份 (不少于6000字)。
设计说明书须每人一份，独立完成。
2、方案设计说明书应包括封面、目录、摘要、正文、参考文献(资料)等内容，以及附图或附件等材料。
正文包括需求分析、网络结构设计（含拓扑图）、网络布线设计（含布线图）、网络设备选型、投资概算、结束语或总结等。
3、题目字体用小三，黑体，正文字体用五号字，宋体，小标题用四号及小四，宋体。
五、资料提交本周设计结束后请将方案设计说明书及所有引用资料打包保存到以自己“班级+学号后两位+姓名”命名的文件中，并发至379073336@邮箱。
网络工程设计与系统集成第三版课程设计
网络工程设计与系统集成第三版课程设计一、设计背景网络工程设计与系统集成（Network Engineering and System Integration）已成为当代计算机信息领域的重要课程之一。
由于我国信息化实施的深入推进，信息化建设在国家经济发展中扮演着重要的角色。
网络工程设计与系统集成是培养信息化人才、促进我国信息产业发展和推进产业升级的重要课程。
因此，为了提高学生的网络工程设计与系统集成能力，培养具有创新精神的实用型工程师，本课程作为计算机信息领域必修课程之一，每年都会进行一次课程设计活动。
二、设计目的和任务1. 设计目的全面提高学生的网络工程设计能力，提高课程的实用性和针对性，将能力培养和实际应用相结合。
2. 设计任务（1）需求分析在设计中，请结合实际生产中的需求，阐述项目的目标、背景、功能模块等，并详细设计出项目的流程图。
（2）选题确定确定一项适合当前学生能力的网络工程设计与系统集成主题。
（3）设计方案根据需求分析和选题确定，设计出相应的网络工程设计方案。
（4）系统实现根据设计方案，完成网络工程设计与系统集成的对应实现，并进行功能测试。
（5）撰写设计报告编写网络工程设计与系统集成相关的技术文档，包括设计报告、测试报告等，说明设计的目的、方案、实现过程以及系统测试结果。
三、设计内容和方法1. 设计内容•编程技术：学员要求掌握MVC架构编写，要求达到十年工作经验水平。
•设计要求：完成一个网络工程项目，包括需求分析与设计、系统开发、系统测试和编写项目报告等环节。
•设计规模：参与设项目，拥有良好的英文技术阅读能力。
•设计时间：2018年12月至 2019年5月•设计分工：小组、个人或者异地协作2. 设计方法设计方法主要采用以下几个步骤：•熟悉课程内容及对应的相关技术。
•搜集相关的参考文献，学习相关技术的优缺点，挖掘出设计的可行性。
•根据需求分析和选题确定，设计出相应的网络工程设计方案。
•根据设计方案，完成网络工程设计与系统集成的对应实现，并进行功能测试。
第1章 网络技术基础-网络工程(第3版)-李联宁-清华大学出版社
算机去共同完成。提高系统的可靠性和可用性 ， 均衡负荷，相互协作。
1.1.1 计算机网络的基本概念
4. 计算机网络的用途：
• 办公自动化、电子邮件 E-Mail 、远程登陆服务 Telnet、文件传输 FTP 、电子公告板BBS、万维网 冲浪WWW 、电子商务、电子政务、远程教育、 远程医疗、搜索引擎、网络语音通信VoIP、网络 电视IPTV、播客Podcast、博客Blog、在线新闻、 网上交友与实时聊天、即时通信IM、在线3D游戏、 网络广告、网络出版、超并行计算机系统、网格计 算机系统等。
1.1.1 计算机网络的基本概念
• 随后开发的ARPANET成为互联网的雏形。 ARPANET利用了数据包这一新概念，能够使数据 经过不同路径到达目的地，重组后得到原数据。
• 转为民用后，APRANET的目的是使联网的学校 能够方便的交流信息，共享资源。70年代的TCP/IP 协议成功的扩大了数据包的大小，进而组成了互联 网。
为了使计算机之间相互沟通，必须使用一种共 同的语言，这就是网络协议。
1.1.1 计算机网络的基本概念
• 不同的计算机之间必须使用相同的网络协议才 能进行通信。 当然了，网络协议也有很多种，具体选择哪一 种协议则要看情况而定。Internet上的计算机使用 的是TCP/IP协议。
1.1.1 计算机网络的基本概念
1.1.1 计算机网络的基本概念
• 2.计算机网络定义
计算机网络，是指将地理位置不同的具有独立 功能的多台计算机及其外部设备，通过通信线路连 接起来，在网络操作系统，网络管理软件及网络通 信协议的管理和协调下，实现资源共享和信息传递 的计算机系统。
网络工程原理与实践教程习题和答案详解

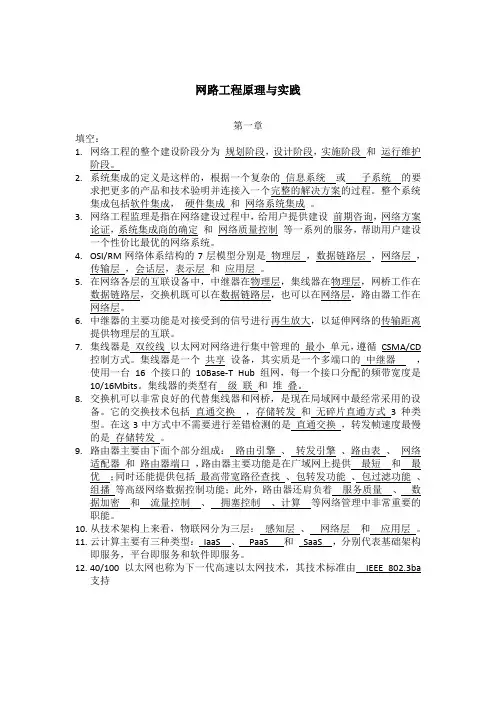

网路工程原理与实践第一章填空：1.网络工程的整个建设阶段分为规划阶段，设计阶段，实施阶段和运行维护阶段。
2.系统集成的定义是这样的，根据一个复杂的信息系统或子系统的要求把更多的产品和技术验明并连接入一个完整的解决方案的过程。
整个系统集成包括软件集成，硬件集成和网络系统集成。
3.网络工程监理是指在网络建设过程中，给用户提供建设前期咨询，网络方案论证，系统集成商的确定和网络质量控制等一系列的服务，帮助用户建设一个性价比最优的网络系统。
4.OSI/RM网络体系结构的7层模型分别是物理层，数据链路层，网络层，传输层，会话层，表示层和应用层。
5.在网络各层的互联设备中，中继器在物理层，集线器在物理层，网桥工作在数据链路层，交换机既可以在数据链路层，也可以在网络层，路由器工作在网络层。
6.中继器的主要功能是对接受到的信号进行再生放大，以延伸网络的传输距离提供物理层的互联。
7.集线器是双绞线以太网对网络进行集中管理的最小单元，遵循CSMA/CD控制方式。
集线器是一个共享设备，其实质是一个多端口的中继器，使用一台16个接口的10Base-T Hub组网，每一个接口分配的频带宽度是10/16Mbits。
集线器的类型有级联和堆叠。
8.交换机可以非常良好的代替集线器和网桥，是现在局域网中最经常采用的设备。
它的交换技术包括直通交换，存储转发和无碎片直通方式3种类型。
在这3中方式中不需要进行差错检测的是直通交换，转发帧速度最慢的是存储转发。
9.路由器主要由下面个部分组成：路由引擎、转发引擎、路由表、网络适配器和路由器端口，路由器主要功能是在广域网上提供最短和最优；同时还能提供包括最高带宽路径查找、包转发功能、包过滤功能、组播等高级网络数据控制功能；此外，路由器还肩负着服务质量、数据加密和流量控制、拥塞控制、计算等网络管理中非常重要的职能。
10.从技术架构上来看，物联网分为三层：感知层、网络层和应用层。
11.云计算主要有三种类型：IaaS 、PaaS 和SaaS ，分别代表基础架构即服务，平台即服务和软件即服务。
网络工程设计与实践(第三版)课件：路由器原理与基本设置
路由器设置与互连 图3.1 路由器原理示意图
路由器设置与互连
3.1.2 路由器的构成 路由器具有四个要素：输入端口、输出端口、交换开
关和路由处理器。 (1) 输入端口是物理链路和输入包的进口处。端口通
(2) 可靠性。可靠性(Reliability)是指每个网络链路的 可靠性(通常用比特-错误率描述)，即网络链链路是否容易出 现网络故障，一旦发生故障，是否能迅速修复。在进行可靠 性等级分配时，应将所有影响可靠性因素都考虑在内。通常 由网络管理员给网络链路分配可靠性等级，等级一般用数值 表示。
路由器设置与互连
路由器设置与互连
2. 接口 路由器接口提供了路由器与特定类型的网络介质之间
的物理连接。根据接口的配置情况，路由器可分为固定式路 由器和模块化路由器两大类。每种固定式路由器采用不同的 接口组合，这些接口不能升级，也不能进行局部变动。而模 块化路由器上有若干插槽，可插不同的接口卡，可根据实际 需要灵活地进行升级或变动。一般低端产品支持的接口类型 和接口数量少于较高端产品。常见的接口包括：
(3) 路由选择延迟。路由选择延迟(Routing Delay)指的 是通过互联网络从源节点发送数据包到目标节点所需的时间。 延迟时间取决于诸多因素，其中包括网络链路的带宽及网络 堵塞程度、沿途每个路由器端口的队列和传输的物理距离等。 由于延迟受多种重要因素的影响，因此，它是一种应用最广 且最有用的计量标准。
路由器设置与互连
(4) 带宽。带宽(Bandwidth)是指链路传输信息流容量 的能力。在所有其他条件相同的情况下，10 Mb/s以太网链 路显然优于64 Kb/s的租用链路。尽管带宽越大表示链路的 传输能力越强，但通过较大带宽链路的路由并不一定比通过 较小带宽链路的路由更好。如果较快的链路非常繁忙，那么 通过它向目的节点传送数据包所需的实际时间可能会更长。
网络工程设计与应用(第1章)课件(7-302-26755-3)
网络工程设计与应用
1.4网络工程设计中的基本问题
• • • • • 1.4.1网络工程的主要阶段 1.4.2 网络工程设计中需要注意的问题 1.4.3网络设计的约束因素 1.4.4 网络系统选用的网络操作系统 1.4.5计算机网络中的用户
网络工程设计与应用
1.4.1网络工程的主要阶段
– 网络环境的设计；结构化布线系统设计；网络 机房系统设计；供电系统的设计。 – 以及具体采用哪种网络技术，网络设备的选型， 选用哪个厂商生产的哪个型号设备。
网络工程设计与应用
物理网络设计应给出的技术文档内容
• • • • • 物理网络结构图和布线方案； 网络设备和部件的清单； 所需软、硬件清单； 网络实施、安装、调试所需的费用； 网络工程实施进程表。
网络工程设计与应用
1.2.3网络系统集成模型的特点
• 网络工程系统集成的主要部分按流水线布 局 • 可以加快网络系统建设速度 • 分工明确，职责清晰，提供交钥匙解决方 案 • 实现标准化配置，所选取的设备，以及建 设方法具有开放性
网络工程设计与应用
1.2.4 网络需求分析的重要性
• 网络需求分析用来确定该网络系统要支持的业务、 要完成的网络功能、要达到的性能等。 • 需求分析的内容涉及到三个方面：
网络工程设计与应用
网络工程设计遵循的原则
• 1、需求决定方案 • 2、基本结构不变 • 3、简单实用，不应把简单的事情复杂化
网络工程设计与应用
1.3.2 网络系统集成的生命周期
• 是指一个网络系统从构思、需求分析开始，到分 析和设计，运行和维护，直到最后停止使用这一 过程的持续时间 • 是一个循环迭代的过程，每次循环过程都存在需 求分析、规划设计、调试、运行和维护各个阶段。 • 一般说来，网络规模越大、投资越多，所要经历 的循环周期也就越多。 • 目前采用的网络系统生命周期构成方式有：4阶段、 5阶段、6阶段。
网络工程设计与实践 (1)
第1章 布线原理与线缆制作
(4) 光缆布线系统：在光缆布线中有水平干线子系统和 垂直干线子系统两种，它们分别使用不同类型的光缆。
① 水平干线子系统：使用62.5/125 μm多模光缆(出入口 有两条光缆)，多为室内型光缆。
② 垂直干线子系统：使用62.5/125 μm多模光缆或10/ 125 μm单模光缆。
第1章 布线原理与线缆制作
(3) UTP布线系统：UTP布线系统按传输特性可划分为 五类。
① 3类：16 MHz以下的传输特性。 ② 4类：20 MHz以下的传输特性。 ③ 5类：100 MHz以下的传输特性。 ④ 超5类：155 MHz以下的传输特性。 ⑤ 6类：200 MHz以下的传输特性。 目前，主要使用5类、超5类UTP布线系统。
第1章 布线原理与线缆制作 图1.1 综合布线系统结构
第1章 布线原理与线缆制作
1.1.2 综合布线的优点 综合布线的主要优点为： (1) 结构清晰，便于管理维护。 (2) 材料先进、统一，适应今后的发展需要。 (3) 灵活性强，适应各种不同的需求。 (4) 便于扩充，既节约费用又提高了系统的可靠性。 综合布线系统采用的冗余布线和星型结构的布线方式既
准化组织为综合布线系统制定的一系列标准。这些标准主要 有：
(1) EIA/TIA-568：民用建筑线缆标准。 (2) EIA/TIA-569：民用建筑通信通道和空间标准。 (3) EIA/TIA-607：民用建筑中有关通信接地标准。 (4) EIA/TIA-600：民用建筑通信管理标准。
第1章 布线原理与线缆制作
提高了设备的工作能力，又便于用户扩充。虽然传统布线所 用线材比综合布线的线材要便宜，但综合布线可统一安排线 路走向，统一施工，这样就减少了用料和施工费用，也减少 了大楼的使用空间，而且使用的线材都是质量较高的材料。
网 络 实 训_网络工程设计与系统集成（第3版）_[共2页]
![网 络 实 训_网络工程设计与系统集成（第3版）_[共2页]](https://img.taocdn.com/s3/m/5546a656e53a580217fcfe36.png)
第7章IPv6技术与系统集成R7606(config-if)# address 202.207.132.2 255.255.255.252 ；设置端口IPv4地址R7606(config-if)# ip route 0.0.0.0 0.0.0.0 202.207.132.2 ；设置默认路由R7606(config-if)# description Link to IPv4外网2．二层交换机设置IPv4/IPv6双栈校园网接入设备为S2328G和2128G，部署在建筑楼宇。
S2328G配置一个SFP吉比特模块，上连S7606。
S2328G安装配置方法和Cisco交换机基本一样，不同的是，Trunk端口封装默认是802.1Q。
多台S2328/S2128命名采用顺序号形式，如S2328-1，S2328-2，…，S2128-1，S2128-2，…。
二层交换机设置步骤如下。
（1）设置管理IP地址。
Trunk端口默认是VLAN1，设置VLAN1的IP地址，该地址与对应三层交换机VLAN1的IP（子网网关）是同一子网。
在全局配置模式，使用“interface vlan1”命令，进入Vlan1配置状态；配置IPv4地址和IPv6地址。
S2328-1(config)# interface VLAN 1S2328-1(config-if)# ip address 202.207.160.51 255.255.255.0S2328-1(config-if)# ipv6 address 2001:250:c05::6033/120（2）建立VLAN数据库。
在全局配置模式（Config）下，使用“vlan 10”命令设置VLAN 10，使用“name vlan10”命令设置VLAN 10的名称。
重复该命令，将所有VLAN设置完成。
（3）设置吉比特光口为Trunk模式。
在全局配置模式下，使用“interface GigabitEthernet 0/1”命令进入吉比特光口（0槽/1口）配置状态，使用“switchport mode trunk”命令设置该端口为VLAN的干道；使用“switchport trunk allowed vlan all”命令设置Trunk口许可所有VLAL通过。
《网络工程设计与系统集成(第3版)》课程教案
（1）网络通信支持平台。
（2）网络通信平台。
（3）网络资源硬件平台。
（4）网络操作系统。
（5）网络应用系统。
（6）网络系统安全。
（7）网络系统管理。
一般来说，一个网络协议由三个要素构成：语法、语义和时序。
计算机网络层次结构模型及各层协议的集合称为计算机网络体系结构（ComputerNetwork Architecture，CNA）。
教学重点
1.了解系统集成的发展和层面，理解网络工程设计和系统集成的概念，掌握网络系统结构与协议的基本知识，会使用OSI与TCP/IP对比，分析实际网络体系结构。
2.熟悉IPv4地址结构，掌握IPv4子网地址划分与地址分配方法。理解域名解析系统的功能及工作过程。了解网络工程需求分析方法和步骤，以及网络工程设计方法。理解域名系统表示与域名解析方法。
二、新课教学大纲
1.1网络设计与系统集成概述
1.1.1网络工程设计的概念
1.1.2网络系统集成的定义
1.1.3网络系统集成的发展
1.1.4网络系统集成的层面
1.1.5系统集成体系框架
1.2网络体系结构与协议
1.2.1网络协议与结构
1.2.2 OSI参考模型
1.2.3 TCP/IP体系结构
1.2.4网络拓扑结构
网络系统集成是按照网络工程的需求及组织逻辑，采用相关技术和策略，将网络设备（交换机、路由器、服务器）和网络软件（操作系统、应用系统）系统性地组合成整体的过程。
网络系统集成主要朝着互连和高速的方向发展。无处不在、无所不能。
网络系统集成是一门综合学科，涉及系统论、控制论、管理学、计算机技术、网络技术、数据库技术、软件工程等领域。系统集成是按照网络工程最优设计、最优实施、最优管理的思想，将网络设备（交换机、路由器、服务器）和网络软件（操作系统、应用系统）系统性地组合成整体的过程。
网络工程设计与实践(第三版)第6章
参数：
/c /k /q /a /u /t:fg /x
/y
string
执行 string 指定的命令，然后停止。 执行 string 指定的命令并继续。 关闭回显。 创建 ANSI 输出。 创建 Unicode 输出。 设置前景色和背景色。 启用 Cmd.exe 的 Windows 2000 版本扩展，以便提供更丰富的外壳编 程环境。 为保证命令向后兼容，禁用 Cmd.exe 的 Windows 2000 版本扩展。默 认情况为启用扩展。 指定要执行的命令。
Windows 2000及其之后版本的操作系统执行命令行时 首先必须打开命令解释器，最常用的方法是单击“开始”， 依次指向“运行”，在打开的对话框中填写“CMD”，然后 按回车键或单击“确定”。
命令解释器是显示所键入命令的提示内容的程序。在解 释器中使用exit命令可中止活动的命令解释器并返回。
语法： CMD [ [/c | /k] [/q] [/a | /u] [/t:fg] [/x | /y] string]
6.1.1 ARP命令 作用：显示、修改地址解析协议(ARP)生成的IP地址与
MAC地址转换表。只有安装TCP/IP协议之后才能使用该命 令。
格式：
ARP -s inet_addr eth_addr [if_addr] ARP -d inet_addr [if_addr] ARP -a [inet_addr] [-N if_addr] 参数：
实例：
(1) FTP 192.168.0.1 登录到IP地址为192.168.0.1的FTP服务器。 (2) FTP -A 192.168.0.1 匿名登录到IP地址为192.168.0.1的FTP服务器。 (3) FTP -s:auto.txt 登录到IP地址为192.168.0.1的FTP服务器并运行名为 auto.txt文件中的FTP命令。 6.1.3 Hostname命令 作用：打印当前计算机(主机)的名称。该命令只有在安 装了TCP/IP协议之后才可用。 格式：
《计算机网络设计 第3版》第01章 网络工程概述 - 复件
主讲：易建勋
第35页 共102页
1.2 网络工程设计规范 2. 标准制定中的利益群体 标准的制定往往源于利益集团的需求。 ITU为联合国官方组织，它制定的标准更多的反映 了各国电信运营商的利益。 IEEE是世界上最大的民间工程师组织，它制定的 标准反映了各个设备制造厂商和用户的利益。 IETF是一个开放性组织，它的利益诉求是建立一 个互联的因特网。 标准是各方利益博弈的结果。
系统集成需要解决的问题： 硬件设备：不同产品的接口兼容性。 软件产品：不同软件之间数据格式的转换。 网络系统：不同系统之间信号交换和路由。
系统集成体现了设计、调试与实施等行为。 讨论：系统集成与建筑装修有相同之处吗？
主讲：易建勋 第13页 共102页
1.1 网络工程基本特征
1.1.2 网络工程要求
主讲：易建勋
1.2 网络工程设计规范
1.2.2 通信网标准ITU-T
ITU制定了许多通信和网络方面的标准； 这些标准称为“建议”； 标准往往以英文字母A～Z开头作为分类。
主讲：易建勋
第38页 共102页
1.2 网络工程设计规范 通信网络常用ITU-T系列标准
标 准 系 列
E系列建议 F系列建议 G系列建议 H系列建议 I系列建议 J系列建议 M系列建议 T系列建议 V系列建议 X系列建议
主讲：易建勋
第28页 共102页
1.1 网络工程基本特征 网络工具软件
软件名称 Office Visio
Packet Tracer GNS3 NS2
设计和工程管理软件说明 网络拓扑图设计和布线设计
思科网络模拟实验软件 网络设备模拟实验软件 开源网络仿真模拟器
Dreamweaver
网站设计工具
网络工程设计与项目实训 01 网络工程设计概述
2017年10月23日9时37分
第16页
1.3 网络工程的组织结构及其职责
监理方
提供工程监理服务的机构 人员组成：总监理工程师、监理工程师，监理技 术人员 主要职责
• • • • 质量控制 进度控制 投资控制 安全建设监理
2017年10月23日9时37分
第17页
课程内容
网络工程概述
网络工程规划与设计
2017年10月23日9时37分 第10页
1.1 网络工程与网络工程设计
网络工程设计
网络工程设计是根据用户的需求、目标与投资规 模，依据国际标准、国家标准以及相关的规范要 求，选用符合要求的网络技术和成熟产品，为用 户规划设计出科学、合理、实用、好用、够用的 网络系统解决方案的过程。 网络工程设计提出的解决方案为网络工程的实施 提供技术文档和工程依据。 网络工程设计是一件受多种因素影响的复杂性的 事务
第12页
1.2 网络工程的特点与要求
网络工程有别一般工程的特点：
工程设计人员要全面了解计算机网络的原理、技术、系统、 协议、安全和系统布线的基本知识，了解计算机网络的发 展过程和发展趋势。 总体设计人员要熟练掌握网络规划与设计的步骤、要点、 流程、案例、技术设备选型及发展方向。 工程主箮人员要懂得网络工程的组织实施过程，能把握网 络工程的评审、监理和验收等环节。 工程开发人员要掌握网络开发技术、网站设计和Web制作 技术、信息发布技术及安全防御技术 工程竣工后，网络管理人员使用网箮工具对网络实施有效 的管理维护，使网络工程产生应有的效益。
第7页
课程内容
网络工程概述
网络工程规划与设计
网络体系结构
2017年10月23日9时37分
