综合课程设计报告医院病人紧急呼叫系统学生姓名：周跃、周怡洁、张卓、郑锐、杨蕾、汪金强指导教师：曹喜珠所在系：电子工程系所学专业：电子信息工程年级：2012级2014年6月医院紧急呼叫系统摘要关键词：置零编码译码数码显示管系统可由信号输入，信号编码电路，信号译码电路，数码管显示等几部分组成。
系统首先通过开关闭合接受呼叫信号，用与非门电路将没有信号输入时，数码显示管显示零，并将其信号输入到74LS148D芯片，由74LS148D芯片进行编码，然后将这一时刻所有的呼叫信号传到8路译码器（这里用74LS248D），译码器再根据这一时刻信号对这些信号进行译码，然后传到显示电路根据优先级依次由高到低显示，护士根据病人病情严重情况进行处理，处理一个清除一个，清除的具体方法就是每按一下74LS248D芯片中的BI/RBO端，使芯片工作与不工作，然后电路又可以用同样的原理处理下一时刻的呼叫信号了。
一、设计任务与要求1．1设计内容1.根据病人病情设置优先级别。
当有多人呼叫时，病情严重者优先；2.医护人员处理完当前最高级别的呼叫后，系统按优先级别显示其它呼叫病人的编号；3．在实验室组装实际电路并调试通过；4．写出设计报告。
1.2设计要求1．思路清晰，给出整体设计框图和总电路图；2．单元电路设计，给出具体设计思路和电路；3．写出设计报告。
二、元器件清单及简介2.1元器件74LS248D1个，74LS148D1个，单刀单掷开关5个，74LS002个，电阻11个，电压5个。
2.2元器件简介74LS248D:74LS248D是一个七段译码器。
七段显示译码器输入的是8421BCD码，输出的是能驱动七段显示器的高低电平信号，有四个输入端，译码后产生的信号输入给相应的数码管，248采用共阳极数码管。
当某字段的电平为"1"时，该字段发亮，否则不亮。
RBI：灭零输入端，低电平有效。
当输入端DCBA=0000时，只要RBI=0，译码器各字段输出均为"0"，不显示数字"0"。
74ls00
电ViL
74
输出高电平电流IOH
2 0.8 0.8
-400
2 0.8 0.8
-500
2 0.8 0.8 -1000
V 0.7 0.8 V -400 µA
输出低电平 54
16
20
20
电流IOL
74
16
20
20
4 8 mA
静态特性（TA 为工作环境温度范围）
参数
测 试 条 件【1】
‘00 最小 最大
Iik=-8mA
54/7400
四2输入与非门
简要说明
00 为四组 2 输入端与非门（正逻辑），共有 54/7400、54/74H00、54/74S00、54/74LS00
四种线路结构形式，其主要电特性的典型值如下：
型号
tPLH
tPHL
PD
5400/7400
11ns
7ns
40mW
54H00/74H00
5.9ns
6.2ns
20 -0.4
-20 -100 -20 -100
1.6 4.4
单位
V
V V mA uA mA mA mA mA
[1]: 测试条件中的“最小”和“最大”用推荐工作条件中的相应值。
三毛电子世界
动态特性(TA=25℃)
参数
tPLH输出由低到高传输延迟时间 tPHL输出由高到低传输延迟时间
三毛电子世界
54XXX …………………………………. -55~125℃ 74XXX …………………………………. 0~70℃ 存储温度 ………………………………………….-65~150℃
功能表
推荐工作条件
5400/7400
74芯片大全
74芯片大全74芯片是一种常用的集成电路芯片，广泛应用于电子设备中。
本文将介绍一些常见的74芯片及其功能。
1. 74LS00 NAND闸门芯片：具有四个独立的两输入与非门，可用于逻辑门电路的设计与实现。
2. 74LS02 NOR闸门芯片：包含四个独立的两输入或非门，可用于逻辑门电路的搭建。
3. 74LS08 AND闸门芯片：包含四个独立的两输入与门，可用于逻辑门电路的组成。
4. 74LS32 OR闸门芯片：具有四个独立的两输入或门，用于逻辑门电路的设计。
5. 74LS74 双D触发器芯片：有两个D触发器，可用于时序电路的设计，如计数器、寄存器等。
6. 74LS86 XOR闸门芯片：含有四个两输入异或门，用于逻辑电路的设计。
7. 74LS138 3-8译码器芯片：具有三线至八线译码功能，用于地址选择和数据路复用。
8. 74LS151 8-1数据选择器芯片：有8个输入端和一个输出端，用于信号选择和数据传输。
9. 74LS161 4位二进制计数器芯片：可进行4位二进制计数和复位操作，适用于数字计数电路。
10. 74LS245 缓冲转换芯片：用于逻辑电平转换和信号缓冲，能够提供高电平和低电平的接口。
11. 74LS373 透明锁存器芯片：用于数据暂存和传输，可实现数据的存储和保持。
12. 74LS595 移位寄存器芯片：通过串行输入和并行输出，实现数据移位和存储的功能。
13. 74LS688 8位比较器芯片：用于比较两个8位二进制数的大小，并生成相应的输出信号。
14. 74LS139 双3-8译码器芯片：包含双3-8译码器，可实现高级逻辑电路的设计和实现。
15. 74LS240 缓冲器芯片：用于数据传输和信号缓冲，具有高驱动能力和低输出电平。
以上是一些常见的74芯片及其功能介绍。
这些芯片的功能多样，广泛应用于逻辑电路、计算机系统、通信设备、控制系统等领域中。
通过合理使用这些芯片，可以设计出高性能的电子设备和电路。

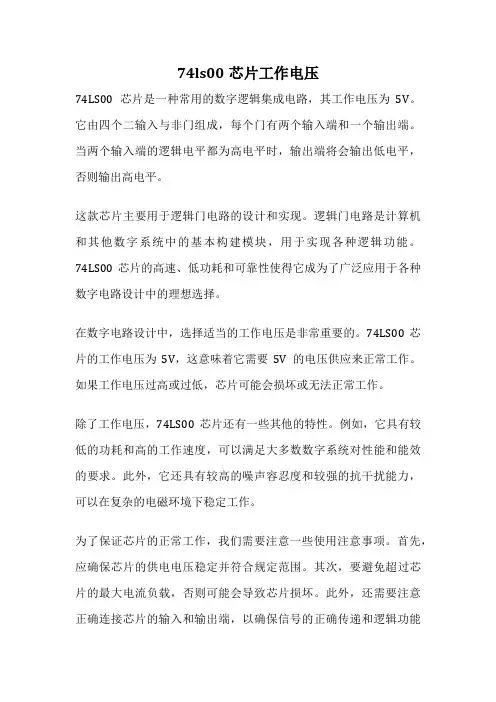

74ls00芯片工作电压
74ls00芯片工作电压
74LS00芯片是一种常用的数字逻辑集成电路，其工作电压为5V。
它由四个二输入与非门组成，每个门有两个输入端和一个输出端。
当两个输入端的逻辑电平都为高电平时，输出端将会输出低电平，否则输出高电平。
这款芯片主要用于逻辑门电路的设计和实现。
逻辑门电路是计算机和其他数字系统中的基本构建模块，用于实现各种逻辑功能。
74LS00芯片的高速、低功耗和可靠性使得它成为了广泛应用于各种数字电路设计中的理想选择。
在数字电路设计中，选择适当的工作电压是非常重要的。
74LS00芯片的工作电压为5V，这意味着它需要5V的电压供应来正常工作。
如果工作电压过高或过低，芯片可能会损坏或无法正常工作。
除了工作电压，74LS00芯片还有一些其他的特性。
例如，它具有较低的功耗和高的工作速度，可以满足大多数数字系统对性能和能效的要求。
此外，它还具有较高的噪声容忍度和较强的抗干扰能力，可以在复杂的电磁环境下稳定工作。
为了保证芯片的正常工作，我们需要注意一些使用注意事项。
首先，应确保芯片的供电电压稳定并符合规定范围。
其次，要避免超过芯片的最大电流负载，否则可能会导致芯片损坏。
此外，还需要注意正确连接芯片的输入和输出端，以确保信号的正确传递和逻辑功能
的实现。
74LS00芯片作为一种常用的数字逻辑集成电路，在数字电路设计中扮演着重要的角色。
它具有5V的工作电压，高速、低功耗和可靠性等特点，适用于各种数字系统的设计和实现。
在使用时，需要注意工作电压的稳定和符合要求，以及正确连接输入输出端，以确保芯片的正常工作和逻辑功能的实现。
74LS系列集成块管脚图大全之一
74LS42 4线-10线译码器(BCD输入)
74LS43 4线-10线译码器(余3码输入)
74LS44 4线-10线译码器(余3葛莱码输入)
74LS45/46/47 BCD-七段译码器/驱动器(共阳极)
74LS45/46/47 BCD-七段译码器/驱动器(共阳极)
74LS45/46/47 BCD-七段译码器/驱动器(共阳极)
YA
74LS04、74LS05（oc） 、74LS06（oc，30V）
74LS07 六高压输出缓冲器/驱动器(oc,30v)
74LS08 2输入四与门、74LS09（oc）
74LS10 3输入三与非门
74LS10 3输入三与非门
74LS11 四-3输入与门
74LS12 3输入三与非门 (oc)
外引脚排列图
逻辑符号图
74LS148 优先编码器
74LS148 优先编码器
74LS148 优先编码器
74LS148 的扩展
74LS85数据比较器
74LS85数据比较器
74LS85 4位幅度比较器
74LS85
8
组 成 的 位 二 进 制 数 比 较 电 路
74LS86
74LS86 四-2输入异或门
74LS86 四-2输入异或门
74LS89 64位读/写存储器
74LS90二/五分频中规模异步加法计数器
74LS91 八位移位寄存器
74LS75双上升沿D触发器4位D型锁存器
74LS76 双J－K触发器（带预置端和清除端）
GND
16 15 14 13 12 11 10 9
QQ RD K CPJ SD
QQ RD K CPJ SD
12 3 4 56 7 8
74LS系列主要芯片引脚及参数
<74LS00引脚图>74l s00 是常用的2输入四与非门集成电路，他的作用很简单顾名思义就是实现一个与非门。
Vcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐__ │14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与非门 74LS00│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GND74LS00真值表：A＝1 B=1 Y=0A＝0 B=1 Y=1A＝1 B=0 Y=1A＝0 B=0 Y=174HC138基本功能74LS138 为3 线－8 线译码器，共有54/74S138和54/74LS138 两种线路结构型式，其74LS138工作原理如下：当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出。
74LS138的作用:利用G1、/(G2A)和/(G2B)可级联扩展成24 线译码器；若外接一个反相器还可级联扩展成32 线译码器。
若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器用与非门组成的3线-8线译码器74LS138图74ls138译码器内部电路3线-8线译码器74LS138的功能表备注：这里的输入端的三个A0～1有的原理图中也用A B C表示（如74H138.pdf中所示，试用于普中科技的HC-6800 V2.2单片机开发板）。
<74ls138功能表>74LS138逻辑图无论从逻辑图还是功能表我们都可以看到74LS138的八个输出管脚，任何时刻要么全为高电平1—芯片处于不工作状态，要么只有一个为低电平0，其余7个输出管脚全为高电平1。
如果出现两个输出管脚在同一个时间为0的情况，说明该芯片已经损坏。
