2010国家电缆桥架标准

合集下载

电缆桥架规格及厚度国家标准介绍

电缆桥架规格及厚度国家标准介绍

电缆桥架规格及厚度国家标准介绍
桥架由槽体式、金属托盘或梯阶式的平行线段、弯通、三通、四通部件及其托臂(臂式支撑架)、支架等组成具备密接支撑点电缆线的刚度构造系统之全民(下称电缆桥架)。

时上涌电缆桥架持续获得销售市场的认同和接纳桥架制造行业的国内生产制造的幅度,商品采用高品质冷轧板,获得普遍关心商品采用高品质冷轧板,表层加工工艺有冷喷锌、热浸镀锌、静电粉末喷涂、防火材料、喷漆等
桥架怎样型号选择:
1、明确自然环境标准:自然环境标准一般有三种:浸蚀自然环境、一切正常自然环境、独特自然环境。

2、明确迈向:依据大部分电缆线迈向,在房间内可沿墙、柱、梁、混凝土楼板走,在户外尽量沿管路走。

3、测算载荷:测算在桥架迈向横断面上的单位长度电缆线的净重q及总载荷G G总=n1*q1+n2*q2+……nn*qn
式中:q1q2q3……qn为每根电缆线单位净重(Kg/m)
n1n2n3……nn为同样电缆线支数G总
4、挑选电缆桥架:依据电缆线载荷及电缆桥架安裝处的自然环境,以电缆桥架的载荷曲线图为根据,来明确电缆桥架的种类和规格型号及其立杆的间隔、托臂的长短、电缆桥架的层级、立杆的长短等。

5、依据电缆线迈向以及安裝的自然环境明确电缆桥架的固定不动方法:悬架式、直立式(这二种局势均可选用一侧固定不动或是双侧固定不动)、壁侧式等。

6、桥架层级的排序是:弱电安装变频电缆在顶部,然后一般变频电缆、低压动力电缆、髙压动力电缆,先后向下排序,那样排序有益于屏蔽掉影响、自然通风、排热等。

电缆桥架规格:
电缆桥架厚度国家标准:。

桥架执行的标准规范

桥架执行的标准规范

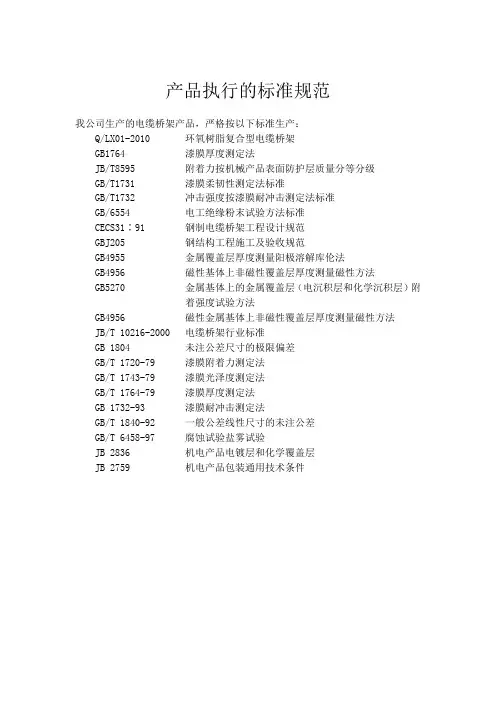

产品执行的标准规范
我公司生产的电缆桥架产品,严格按以下标准生产:
Q/LX01-2010 环氧树脂复合型电缆桥架
GB1764 漆膜厚度测定法
JB/T8595 附着力按机械产品表面防护层质量分等分级
GB/T1731 漆膜柔韧性测定法标准
GB/T1732 冲击强度按漆膜耐冲击测定法标准
GB/6554 电工绝缘粉末试验方法标准
CECS31∶91 钢制电缆桥架工程设计规范
GBJ205 钢结构工程施工及验收规范
GB4955 金属覆盖层厚度测量阳极溶解库伦法
GB4956 磁性基体上非磁性覆盖层厚度测量磁性方法
GB5270 金属基体上的金属覆盖层(电沉积层和化学沉积层)附
着强度试验方法
GB4956 磁性金属基体上非磁性覆盖层厚度测量磁性方法
JB/T 10216-2000 电缆桥架行业标准
GB 1804 未注公差尺寸的极限偏差
GB/T 1720-79 漆膜附着力测定法
GB/T 1743-79 漆膜光泽度测定法
GB/T 1764-79 漆膜厚度测定法
GB 1732-93 漆膜耐冲击测定法
GB/T 1840-92 一般公差线性尺寸的未注公差
GB/T 6458-97 腐蚀试验盐雾试验
JB 2836 机电产品电镀层和化学覆盖层
JB 2759 机电产品包装通用技术条件。

弱电桥架标准

弱电桥架标准

弱电桥架标准弱电桥架系统是电气安装行业中一个非常重要的设施。

它能够提供安全、可靠的通信技术和电力信号传输,同时还能有效地管理电缆线路。

在建筑物内,弱电桥架通常被用于安装通信设施、计算机网络、安全系统等与电缆有关联的设备。

在弱电桥架安装过程中,需要遵循一定的标准和规范。

目前,市面上有多种不同的弱电桥架标准,其中国际通用的有TIA/EIA-569-A、TIA/EIA-606-A、ANSI/TIA-568-C、ISO/IEC 11801等标准。

而在中国内地,弱电桥架标准主要有GB 50311-2010和JGJ 85-2012两个国家标准。

GB 50311-2010国家标准是由住房和城乡建设部发布的《公共建筑物智能化工程建设规范》。

该标准主要涉及到公共建筑物内的弱电体系的规划、设计、施工和验收等方面的要求。

其中,弱电桥架的标准涉及了桥架类型、材料、尺寸、安装要求以及配线管理等方面。

在GB 50311-2010标准中,弱电桥架的类型有两种:开放式和封闭式。

对于所有类型的桥架,要求其表面不能有毛刺、锋利的棱角或任何可能损坏线缆的情况。

桥架的内部和外部各自应保证没有锋利的边缘,以避免在配线的过程中对电缆造成损坏。

在弱电桥架的材料方面,GB 50311-2010标准明确规定了金属桥架的要求。

金属桥架的材料必须符合国家相关标准,并且应选用不容易腐蚀、易于加工和安装的材料。

桥架的尺寸也有详细的规定,如桥架的宽度、高度、内部深度和电缆走向等。

在弱电桥架的安装要求方面,标准中对桥架的安装位置、间距、固定方式、地面处理等都进行了规定。

同时,还要求在桥架的接头处和转角处应做好防尘和防水的措施,以保证平台的使用寿命和可靠性。

对于金属桥架的连接方式和悬挂方式也有详细的要求。

在弱电桥架的配线管理方面,标准中规定了配线架的布局、配线方式和标识等要求。

在配线架的布局方面,应尽量避免电缆交错和重叠。

在配线方式方面,应采用绳套标准进行配线,并确保绳套的拉紧程度均匀。

2010电缆桥架标准

2010电缆桥架标准

2010电缆桥架标准2010年电缆桥架标准。

电缆桥架是一种用于支撑、保护和安装电缆的设备,广泛应用于建筑、地铁、电力、通信等领域。

为了规范电缆桥架的设计、制造和安装,提高其使用效果和安全性,国家相关部门于2010年颁布了《电缆桥架标准》,以下将对该标准进行详细介绍。

首先,2010年电缆桥架标准对电缆桥架的材料和制造工艺进行了规定。

标准要求电缆桥架的材料必须符合国家相关标准,具有足够的强度和耐腐蚀性能,能够在各种环境下长期使用而不受损坏。

同时,标准还规定了电缆桥架的制造工艺,要求生产厂家必须按照标准进行制造,确保产品质量稳定可靠。

其次,标准对电缆桥架的设计和安装进行了详细规定。

电缆桥架的设计必须考虑到实际使用环境和电缆的数量、重量等因素,保证其能够稳定支撑并有效保护电缆。

在安装过程中,必须严格按照标准要求进行,确保安装质量,避免出现安全隐患。

此外,标准还对电缆桥架的使用和维护提出了具体要求。

使用单位必须按照标准规定的方法进行电缆的敷设和固定,确保电缆桥架的使用效果。

同时,还要定期对电缆桥架进行检查和维护,及时发现并处理存在的问题,保证设备的正常运行。

总的来说,2010年电缆桥架标准的颁布对电缆桥架的设计、制造、安装、使用和维护提出了严格要求,有利于提高电缆桥架的安全性和可靠性,保障电缆系统的正常运行。

各相关单位在使用电缆桥架时必须严格遵守该标准的规定,确保设备的安全可靠运行。

总之,2010年电缆桥架标准的实施对提高电缆桥架的质量和安全性起到了积极的促进作用,有利于推动电力、通信等行业的发展,也为相关行业的安全生产提供了有力保障。

希望各相关单位能够认真遵守该标准的规定,共同维护好电缆系统的正常运行。

电缆桥架安装应符合下列规定

电缆桥架安装应符合下列规定

电缆桥架安装应符合下列规定:1 直线段钢制电缆桥架长度超过30M、铝合金或玻璃钢制电缆桥架长度超过15M 设有伸缩节;伸缩缝处应断开50mm-100mm。

电缆桥架跨越建筑物变形缝处设置补偿装置;2 电缆桥架转弯处的弯曲半径,不小于桥架内电缆最小允许弯曲半径.3 当设计无要求时,电缆桥架水平安装的支架间距为1.5~3M;垂直安装的支架间距不大于2M;4 桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏,螺母位于桥架外侧;当铝合金桥架与钢支架固定时,有相互间绝缘的防电化腐蚀措施;5铺设在竖井内和穿越不同防火区的桥架,按设计要求位置,有防火隔堵措施;7 支架与预埋件焊接固定时,焊缝饱满;膨胀螺栓固定时,选用螺栓适配,连接紧固,防松零件齐全。

8电缆桥架本着先安装主干线,后安装支干线的原则进行安装。

电缆桥架采用连接板连接,连接时要求螺母朝外并连接紧密。

电缆桥架的分支处采用弯通、三通、四通连接,根据现场实际情况,部分弯头需要现场制作。

9桥架的切割应采用手锯或无齿锯进行切割,严禁使用电、气焊加工。

电缆桥架在支、吊架上的固定采用螺栓固定,电缆桥架安装应平直,每一条直线上水平倾斜偏差、垂直高度偏差、中心线左右偏差均应小于5mm。

10电缆桥架开孔应采用专用开孔器,严禁使用电、气焊切割。

11电缆桥架的接地,电缆桥架在桥架的始端及终端分别用接地干线BVR-6与主接地网连接,桥架内不再敷设接地干线,普通桥架的连接处也不设接地跨接线,防火桥架的连接处设接地跨接线,在伸缩缝处增加接地跨接线用BVR-6连接。

12对于涂防火漆的电缆桥架,在安装完毕时,对于部分脱落的防火漆,再次用防火漆进行修补。

桥架内电缆敷设应符合下列规定:1 大于45°倾斜敷设的电缆每隔2M 处设固定点;2 电缆出入电缆沟、竖井、建筑物、柜(盘)、台处以及管子管口处等做密封处理;3 电缆敷设排列整齐,水平敷设的电缆,首尾两端、转弯两侧及每隔5~10M处设固定点;4 电缆的首端、末端和分支处应设标志牌。

国家电缆桥架标准

国家电缆桥架标准

国家电缆桥架标准集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]2014年国家电缆桥架标准2010电缆桥架新标准以钢制电缆桥架工程设计规范 CECS31∶91为基础,由中国工程建设标准化协会电气工程委员会修订。

电缆桥架宽度 ~允许最小板厚电缆桥架宽度<100~ 1100≤电缆桥架宽度<150~150≤电缆桥架宽度<400~400≤电缆桥架宽度<800~ 2800<电缆桥架宽度~具体内容如下:1 范围本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。

2 规范性引用文件GB/T 93-1987弹簧垫圈GB/T 平垫圈 A级GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T 1720-1979 漆膜附着力测定法GB/T 1743-1979 漆膜光泽度测定法GB/T 1764-1979 漆膜厚度测定法GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法GB/T 5117-1995 碳钢焊条GB/T 5780-1989 六角头螺栓C级GB/T 6170-1986 六角螺母A级和B级GB/T 10125-1997 人造气氛腐蚀试验盐雾试验GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带1.3分类1.电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式四种类型。

分别用代号C、P、T、ZH表示。

2.电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷漆、镀锌后喷涂或喷漆。

3.3型号4.4基本结构参数电缆桥架的基本结构参数见表1。

表1 单位为毫米3.5 板材厚度电缆桥架允许最小板材厚度见表2。

表2 单位为毫米4.要求正常使用条件:a) 温度-20℃~+55℃;b)相对湿度<95%;c)海拔高度不超过2000m。

国家电缆桥架标准

国家电缆桥架标准

2010国家电缆桥架标准2012-05-27选购桥架技巧2012-06-16如果是选购防火要求的区段内的电缆桥架,可在电缆梯架的托盘内添加具有耐火或难燃性能的板,网等材料构成一个封闭或半封闭式结构,并采取在桥架及其支吊架表面涂刷防火涂层等措施,就可以达到防火的需求。

如果在腐蚀环境中使用,应采用耐腐蚀的刚性材料制造.或采取防腐蚀处理,防腐蚀处理方式应满足工程环境和耐久性的要求。

如果是有需要屏蔽电磁干扰的电缆线路.或油,腐蚀性液体、易燃粉尘等环境要求时.应选用无孔托盘式电缆桥架。

本月中国钢市不具大幅涨跌条件2012-06-16近段时间,商品期货经过暴跌后逐渐企稳反弹,其中螺纹钢1110合约已从4766元/吨低点回升至4850元/吨上。

但持仓变化情况显示,市场主力多头头寸减少,主力空头头寸继续增加,且在钢价的反弹过程中,量能没有有效配合,市场多信心不足。

结合当前脆弱的金融市场环境,笔者认为沪钢6月走势不会太稳定,钢价挑战5000元/吨关口困难重重。

宏观经济不确定性增加,大宗商品走势不明朗国内经济方面,央行于5月11日发布4月份经济数据,其中CPI为5.3%,PPI涨6.8%,较3月份小幅回落。

仅隔一天,央行宣布从5月18日起,再度上调存款类金融机构人民币存款准备金率0.5个百分点。

年初至今,央行先后4次上调存款准备金率,频率之高,显示出央行管理货币流动性和抑制物价的意图明确。

在当前的政策背景下,大宗商品走势会受到压制。

国际经济方面,欧元区债务危机问题呈现扩大化迹象,美国各大机构轮番下调欧元区国家的主权债务评级,这让欧美原本不稳定的经济复苏雪上加霜。

上周,美元指数借欧债危机的影响涨至76点上方,随后由于美国公布了不佳的经济数据,美元指数回落至75点左右。

4月份美国旧房签约率销售环比下挫11.6%,创下7个月新低。

作为大宗商品风向标,原油期货呈振荡走势,方向不明。

这些不确定因素将影响大宗商品走势,并会对沪钢走高产生不利影响。

电缆桥架国家标准

电缆桥架国家标准

电缆桥架国家标准(2010-01-26 22:25:30)标签:分类:第一章总则钢制电缆桥架(以下简称桥架)的设计、制造及工程使用中,必须贯彻执行国家有关技术方针政策,应做到技术先进、经济合理、安全适用,确保质量。

本规范适用于工业与民用建筑桥架工程设计、施工以及桥架制造、试验和检测。

桥架产品应经国家的电缆桥架专业质量检测机构检测与认证。

电缆敷设工程使用桥架时,除应按照本规范执行外,尚应按国家有关标准的规定执行。

第二章电缆桥架第一节电缆桥架名称定义、结构类型及品种桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成,用以支承电缆的具有连续的刚性结构系统的总称。

桥架可包含下列结构类型:一、有孔托盘:是由带孔眼的底板和侧边所构成的槽形部件,或由整块钢板冲孔后弯制成的部件。

二、无孔托盘:是由底板与侧边构成的或由整块钢板弯制成的槽形部件。

三、梯架:是由侧边与若干个横档构成的梯形部件。

四、组装式托盘:是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。

桥架可包含下列结构品种:一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。

二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件,可包含下列品种:1. 水平弯通:在同一水平面改变托盘、梯架方向的部件,分30°、45°、60°、90°四种;2. 水平三通:在同一水平面以90°分开三个方向连接托盘、梯架的部件,分等、变宽两种;3. 水平四通:在同一水平面以90°分开四个方向连接托盘、梯架的部件,分等、变宽两种;4. 上弯通:使托盘、梯架从水平面改变方向向上的部件,分30°、45°、60°、90°四种;5. 下弯通:使托盘、梯架从水平面改变方向向下的部件,分30°、45°、60°、90 四种;6. 垂直三通:在同一垂直面以90°分开三个方向连接托盘、梯架的部件,分等、变宽两种;7. 垂直四通:在同一垂直面以90°分开四个方向连接托盘、梯架的部件,分等、变宽两种;8. 变径直通:在同一平面上连接不同宽度或高度的托盘、梯架的部件。

电缆桥架标准

电缆桥架标准

电缆桥架标准电缆桥架是一种用于支撑、保护和安装电缆的设备,广泛应用于工业和建筑领域。

为了确保电缆桥架的质量和安全性,制定了一系列的标准来规范其设计、安装和使用。

本文将介绍电缆桥架的相关标准内容。

首先,电缆桥架的设计和制造需要符合国家标准GB/T 3048-2007《电气设备用金属桥架》和GB/T 3049-2007《电气设备用金属桥架连接件》。

这些标准规定了电缆桥架的材质、尺寸、承载能力等技术要求,以及连接件的设计和安装要求。

在设计和制造过程中,必须严格按照这些标准进行,以确保电缆桥架的质量和可靠性。

其次,电缆桥架的安装需要符合国家标准GB 50217-2007《工业企业电气设备安装工程施工及验收规范》和GB 50057-2010《建筑电气设计规范》。

这些标准规定了电缆桥架的安装位置、间距、固定方式等要求,以及与其他设备的协调安装要求。

在实际安装过程中,必须严格按照这些标准进行,以确保电缆桥架的安全性和稳定性。

另外,电缆桥架的使用和维护也需要符合国家标准GB 50168-2008《电气设备安装工程验收规范》和GB 50169-2008《电气设备安装工程质量验收规范》。

这些标准规定了电缆桥架的使用环境、负载要求、防腐防火要求等技术要求,以及定期检查和维护要求。

在实际使用和维护过程中,必须严格按照这些标准进行,以确保电缆桥架的正常运行和长期可靠性。

综上所述,电缆桥架的标准涉及到设计、制造、安装、使用和维护等方方面面,是保证电缆桥架质量和安全性的重要依据。

只有严格遵守这些标准,才能确保电缆桥架的质量和可靠性,提高电气设备的安全性和稳定性,保障生产和建筑的正常运行。

因此,各相关部门和企业在使用电缆桥架时,务必严格按照相关标准执行,确保电缆桥架的质量和安全性,为工业和建筑领域的发展做出贡献。

电缆桥架的验收规范

电缆桥架的验收规范

电缆桥架的验收规范篇一:桥架验收规范桥架验收规范一、金属电缆桥架引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠,且必须符合以下规定:1、金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零干线相连接。

2、非镀锌电缆桥架间连接板的跨接铜芯地线,接地线最小允许截面积不小于4mm2。

3、镀锌电缆桥架间连接板的两端不得连接跨接线,但连接板两端不少于个有防松紧螺帽或防松垫圈的连接固定螺栓。

二、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面有严重划伤等缺陷。

三、电缆桥架安装应符合以下规定:1、直线段钢制电缆桥架长度超过30米、铝合金或玻璃钢制电缆桥架长度超过15米,需加伸缩节;电缆桥架跨越建筑物变形缝处设置补偿装置。

2、电缆桥架转弯处的弯曲半径,不小于桥架内电缆最小允许弯曲半径,电缆最小允许弯曲半径见下表。

电缆最小允许弯曲半径3、当设计无要求时,电缆桥架水平安装的支架间距为1.5~3米;垂直安装的支架间距不大于2m。

4、桥架与支架间螺栓、桥架连接板螺栓紧固无遗漏,螺母位于桥架外侧;当铝合金桥架与钢支架固定时,有相互间绝缘的防电化腐蚀措施;5、电缆桥架敷设在易燃易爆气体管道或热力管道的下方,当无设计要求时,与管道的最小净距,符合下列规定:与管道的最小净距(m)6、敷设在竖井内和穿越不同防火区桥架,按设计要求位置,有防火隔堵措施;7、支架与预埋件焊接固定时,焊缝饱满;膨胀螺栓固定时,选用螺栓适配,连接紧固,防松零件齐全。

四、桥架内电缆敷设应符合下列规定:1、大于45o倾斜敷设的电缆每隔2m处设固定点;电缆出入电缆沟、竖井、建筑物、柜(盘)台处以及管子管口处等做密封处理;2、电缆敷设排列整齐,水平敷设的电缆,首尾两端、转弯两侧及每隔5~10m处固定点;敷设于垂直桥架内的固定点间距,不大于下表规定:电缆固定点的间距(mm)五、电缆的首端、尾端和分支处应设标志牌。

篇二:电缆桥架施工要求及规范电缆桥架安装施工要求及规范1 一般规定1.1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1.2 电缆桥架安装和桥架内电缆敷设,应按已批准的设计文件施工。

电缆桥架国家标准

电缆桥架国家标准

电缆桥架国家标准(2010-01-26 22:25:30)第一章总则钢制电缆桥架(以下简称桥架)的设计、制造及工程使用中,必须贯彻执行国家有关技术方针政策,应做到技术先进、经济合理、安全适用,确保质量。

本规范适用于工业与民用建筑桥架工程设计、施工以及桥架制造、试验和检测。

桥架产品应经国家的电缆桥架专业质量检测机构检测与认证。

电缆敷设工程使用桥架时,除应按照本规范执行外,尚应按国家有关标准的规定执行。

第二章电缆桥架第一节电缆桥架名称定义、结构类型及品种桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成,用以支承电缆的具有连续的刚性结构系统的总称。

桥架可包含下列结构类型:一、有xx托盘:是由带xx眼的底板和侧边所构成的槽形部件,或由整块钢板冲xx后弯制成的部件。

二、无xx托盘:是由底板与侧边构成的或由整块钢板弯制成的槽形部件。

三、梯架:是由侧边与若干个横档构成的梯形部件。

四、组装式托盘:是由适于工程现场任意组合的有xx部件用螺栓或插接方式xx托盘的部件。

桥架可包含下列结构品种:一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。

二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件,可包含下列品种:1.水平弯通:在同一水平面改变托盘、梯架方向的部件,分30°、45°、60°、90°四种;2.水平三通:在同一水平面以90°分开三个方向连接托盘、梯架的部件,分等、变宽两种;3.水平四通:在同一水平面以90°分开四个方向连接托盘、梯架的部件,分等、变宽两种;4.上弯通:使托盘、梯架从水平面改变方向向上的部件,分30°、45°、60°、90°四种;5.下弯通:使托盘、梯架从水平面改变方向向下的部件,分30°、45°、60°、90°四种;6.垂直三通:在同一垂直面以90°分开三个方向连接托盘、梯架的部件,分等、变宽两种;7.垂直四通:在同一垂直面以90°分开四个方向连接托盘、梯架的部件,分等、变宽两种;8.变径直通:在同一平面上连接不同宽度或高度的托盘、梯架的部件。

【免费下载】国家电缆桥架标准

【免费下载】国家电缆桥架标准

2014国家电缆桥架标准2010电缆桥架新标准以钢制电缆桥架工程设计规范CECS31∶91为基础,由中国工程建设标准化协会电气工程委员会修订。

电缆桥架宽度 ~允许最小板厚电缆桥架宽度<100~ 1100≤电缆桥架宽度<150~ 1.2150≤电缆桥架宽度<400~ 1.5400≤电缆桥架宽度<800~ 2800<电缆桥架宽度~ 2.5具体内容如下:1 范围本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。

2 规范性引用文件GB/T 93-1987弹簧垫圈GB/T 97.1-2002平垫圈 A级GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T 1720-1979 漆膜附着力测定法GB/T 1743-1979 漆膜光泽度测定法GB/T 1764-1979 漆膜厚度测定法GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法GB/T 5117-1995 碳钢焊条GB/T 5780-1989 六角头螺栓C级GB/T 6170-1986 六角螺母A级和B级GB/T 10125-1997 人造气氛腐蚀试验盐雾试验GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带1.3分类1.3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式四种类型。

分别用代号C、P、T、ZH表示。

2.3.2 电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷漆、镀锌后喷涂或喷漆。

3.3型号4.4基本结构参数电缆桥架的基本结构参数见表1。

表1 单位为毫米3.5 板材厚度电缆桥架允许最小板材厚度见表2。

表2 单位为毫米4.要求4.1 正常使用条件:a) 温度-20℃~+55℃;b)相对湿度<95%;c)海拔高度不超过2000m。

注:特殊使用条件由供需双方约定。

2010国家电缆桥架标准

2010国家电缆桥架标准

2010电缆桥架新标准以钢制电缆桥架工程设计规范 CECS31∶91为基础,由中国工程建设标准化协会电气工程委员会修订。

电缆桥架宽度 ~允许最小板厚电缆桥架宽度<100~ 1100≤电缆桥架宽度<150~ 1.2150≤电缆桥架宽度<400~ 1.5400≤电缆桥架宽度<800~ 2800<电缆桥架宽度~ 2.5具体内容如下:1 范围本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。

2 规范性引用文件GB/T 93-1987弹簧垫圈GB/T 97.1-2002平垫圈 A级GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T 1720-1979 漆膜附着力测定法GB/T 1743-1979 漆膜光泽度测定法GB/T 1764-1979 漆膜厚度测定法GB/T 1804-2000 一般公关 未注公差的线性和角度尺寸的公差GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量 磁性方法GB/T 5117-1995 碳钢焊条GB/T 5780-1989 六角头螺栓C级GB/T 6170-1986 六角螺母A级和B级GB/T 10125-1997 人造气氛腐蚀试验 盐雾试验GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带1. 3分类1. 3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式四种类型。

分别用代号C、P、T、ZH表示。

2. 3.2 电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷漆、镀锌后喷涂或喷漆。

3. 3型号4. 4基本结构参数电缆桥架的基本结构参数见表1。

电缆桥架允许最小板材厚度见表2。

4.1 正常使用条件:a) 温度 -20℃~+55℃;b)相对湿度<95%;c)海拔高度不超过2000m。

注:特殊使用条件由供需双方约定。

4.2 电缆桥架应按规定程序批准的图样和技术文件制造,并符合本标准的要求。

电缆桥架国家标准

电缆桥架国家标准

电缆桥架国家标准电缆桥架是一种用于支撑、保护和安装电缆的设备,广泛应用于建筑、工业、交通等领域。

为了规范电缆桥架的设计、安装和使用,国家相关部门制定了一系列的标准,以确保电缆桥架的质量和安全性。

本文将介绍电缆桥架国家标准的相关内容,帮助读者更好地了解和应用这些标准。

首先,电缆桥架国家标准主要包括了设计、材料、制造、安装和验收等方面的规定。

在设计方面,标准要求电缆桥架的结构应符合一定的强度和刚度要求,以确保其在承载电缆的同时不会发生变形或破坏。

在材料方面,标准规定了电缆桥架所使用的材料应具有一定的耐腐蚀性能和机械性能,以适应不同环境条件下的使用。

在制造方面,标准规定了电缆桥架的加工和制造应符合一定的工艺要求,以确保其质量和可靠性。

在安装和验收方面,标准规定了电缆桥架的安装应符合一定的要求,同时也规定了验收时应检查的项目和标准,以确保安装质量和使用安全。

其次,电缆桥架国家标准的制定对于推动电缆桥架行业的发展和规范化起到了重要的作用。

通过制定统一的标准,可以提高电缆桥架的设计、制造和安装水平,促进行业的健康发展。

同时,标准的制定也可以提高电缆桥架的质量和安全性,保障电缆的正常使用和运行。

此外,标准的制定还可以促进国内外电缆桥架产品的贸易和合作,提升行业整体竞争力。

最后,电缆桥架国家标准的实施对于保障电缆桥架的安全使用具有重要意义。

遵守标准可以有效地预防电缆桥架在使用过程中出现的安全事故,保护人员和设备的安全。

同时,标准的实施也可以提高电缆桥架的使用效率和可靠性,降低维护和运营成本。

因此,企业和个人在选择和使用电缆桥架时,应严格遵守国家标准的要求,确保其安全和可靠性。

总之,电缆桥架国家标准的制定、实施和遵守对于推动电缆桥架行业的发展、提高产品质量和保障安全使用具有重要意义。

希望本文能够帮助读者更好地了解和应用电缆桥架国家标准,促进行业的健康发展和安全使用。

国家电缆桥架标准

国家电缆桥架标准

2014国家电缆桥架标准2010电缆桥架新标准以钢制电缆桥架工程设计规范CECS31∶91为基础,由中国工程建设标准化协会电气工程委员会修订。

电缆桥架宽度 ~允许最小板厚电缆桥架宽度<100~ 1100≤电缆桥架宽度<150~ 1.2150≤电缆桥架宽度<400~ 1.5400≤电缆桥架宽度<800~ 2800<电缆桥架宽度~ 2.5具体内容如下:1 范围本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。

2 规范性引用文件GB/T 93-1987弹簧垫圈GB/T 97.1-2002平垫圈 A级GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T 1720-1979 漆膜附着力测定法GB/T 1743-1979 漆膜光泽度测定法GB/T 1764-1979 漆膜厚度测定法GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法GB/T 5117-1995 碳钢焊条GB/T 5780-1989 六角头螺栓C级GB/T 6170-1986 六角螺母A级和B级GB/T 10125-1997 人造气氛腐蚀试验盐雾试验GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带1.3分类1.3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式四种类型。

分别用代号C、P、T、ZH表示。

2.3.2 电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷漆、镀锌后喷涂或喷漆。

3.3型号4.4基本结构参数电缆桥架的基本结构参数见表1。

表1 单位为毫米3.5 板材厚度电缆桥架允许最小板材厚度见表2。

表2 单位为毫米4.要求4.1 正常使用条件:a) 温度-20℃~+55℃;b)相对湿度<95%;c)海拔高度不超过2000m。

注:特殊使用条件由供需双方约定。

电缆桥架国家标准

电缆桥架国家标准

电缆桥架国家标准(2010-01-26 22:25:30)转载标签:分类:电工电气杂谈电缆桥架国家标准,设计规范第一章总则钢制电缆桥架(以下简称桥架)的设计、制造及工程使用中,必须贯彻执行国家有关技术方针政策,应做到技术先进、经济合理、安全适用,确保质量。

本规范适用于工业与民用建筑桥架工程设计、施工以及桥架制造、试验和检测。

桥架产品应经国家的电缆桥架专业质量检测机构检测与认证。

电缆敷设工程使用桥架时,除应按照本规范执行外,尚应按国家有关标准的规定执行。

第二章电缆桥架第一节电缆桥架名称定义、结构类型及品种桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成,用以支承电缆的具有连续的刚性结构系统的总称。

桥架可包含下列结构类型:一、有孔托盘:是由带孔眼的底板和侧边所构成的槽形部件,或由整块钢板冲孔后弯制成的部件。

二、无孔托盘:是由底板与侧边构成的或由整块钢板弯制成的槽形部件。

三、梯架:是由侧边与若干个横档构成的梯形部件。

四、组装式托盘:是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。

桥架可包含下列结构品种:一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。

二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件,可包含下列品种:1.水平弯通:在同一水平面改变托盘、梯架方向的部件,分30°、45°、60°、90°四种;2.水平三通:在同一水平面以90°分开三个方向连接托盘、梯架的部件,分等、变宽两种;3.水平四通:在同一水平面以90°分开四个方向连接托盘、梯架的部件,分等、变宽两种;4.上弯通:使托盘、梯架从水平面改变方向向上的部件,分30°、45°、60°、90°四种;5.下弯通:使托盘、梯架从水平面改变方向向下的部件,分30°、45°、60°、90°四种;6.垂直三通:在同一垂直面以90°分开三个方向连接托盘、梯架的部件,分等、变宽两种;7.垂直四通:在同一垂直面以90°分开四个方向连接托盘、梯架的部件,分等、变宽两种;8.变径直通:在同一平面上连接不同宽度或高度的托盘、梯架的部件。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2010国家电缆桥架标准
2010电缆桥架新标准
以钢制电缆桥架工程设计规范CECS31∶91为基础,由中国工程建设标准化协会电气工程委员会修订。

电缆桥架宽度~允许最小板厚
电缆桥架宽度<100~ 1
100≤电缆桥架宽度<150~ 1.2
150≤电缆桥架宽度<400~ 1.5
400≤电缆桥架宽度<800~ 2
800<电缆桥架宽度~ 2.5
具体内容如下:
1 范围
本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。

2 规范性引用文件
GB/T 93-1987弹簧垫圈
GB/T 97.1-2002平垫圈A级
GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带
GB/T 1720-1979 漆膜附着力测定法
GB/T 1743-1979 漆膜光泽度测定法
GB/T 1764-1979 漆膜厚度测定法
GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差
GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法GB/T 5117-1995 碳钢焊条
GB/T 5780-1989 六角头螺栓C级
GB/T 6170-1986 六角螺母A级和B级
GB/T 10125-1997 人造气氛腐蚀试验盐雾试验
GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带1.3分类
1.3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式四种类型。

分别用代号C、P、T、ZH表示。

1.3.2 电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷漆、镀锌后喷涂或喷漆。

1.3型号
1.4基本结构参数
电缆桥架的基本结构参数见表1。

表1 单位为毫米
3.5 板材厚度
电缆桥架允许最小板材厚度见表2。

表2 单位为毫米
4.要求
4.1 正常使用条件:
a) 温度-20℃~+55℃;
b)相对湿度<95%;
c)海拔高度不超过2000m。

注:特殊使用条件由供需双方约定。

4.2 电缆桥架应按规定程序批准的图样和技术文件制造,并符合本标准的要求。

4.3 材料
4.3.1 制造电缆桥架用板材应符合GB/T912、GB/T11253中有关规定。

注:所用板材由供需双方约定。

4.3.2 电缆桥架焊接用焊条应符合GB/T5117规定。

4.3.3 表面防腐层材料应符合相应的标准规定。

4.3.4 螺栓、螺母、平垫、弹垫应分别符合GB/T 5780、GB/T 6170、GB/T 97.1、GB/T 93的规定。

4.4 外观
4.4.1 电缆桥架镀、涂层表面质量应符合表3规定。

表3
4.4.2 电缆桥架加工成形后,断面形状应端正,无弯曲、扭曲、裂纹、边沿毛刺等缺陷。

4.4.3 电缆桥架的走线槽应光滑、平整,无损伤电缆绝缘的凸起和尖角。

4.5 焊接要求:焊接件所有焊缝应均匀,不得有漏焊、虚焊、裂纹、夹渣、烧穿、弧坑等缺陷。

4.6电缆桥架表面处理
4.6.1 电缆桥架表面应根据工作环境的要求进行镀涂防护处理,各种防护层厚度和附着力应符合表4规定.
4.6.2 附件表面防腐处理应与电缆桥架主体结构相一致。

特殊要求供需双方商定。

4.6.3 喷涂处理后的表面光泽度应不低于60%。

4.6.4 表面防护层经48h耐盐雾试验(中性NSS),应不低于表5中规定的3级。

4.7 制造要求
4.7.1 电缆桥架的长度极限偏差
a) 当长度小于、等于2000mm时,极限偏差为±2mm;
b) 当长度大于2000mm时,极限偏差为±4mm。

4.7.2 其余尺寸公差按GB/T1804-V。

注:槽体宽度取负偏差,盖板宽度取正偏差。

4.7.3 电缆桥架表面平面度允差:
a) 热镀电缆锌桥架平面度允差每平米不大于8mm;
b) 电镀锌或锌合金和喷涂电缆桥架平面度允差每增米不大于4mm。

注:电缆桥架宽度不足一米者按一米计算。

4.7.4 通风孔:有孔托盘底部通风孔面积不得大于底部总面积的40%。

4.7.5 电缆桥架横档:梯级式电缆桥架横档中心距不应大于300mm;横档的宽度不应小于30mm。

4.7.6 托臂自由状态时垂直度允差为1/100(上翘)。

4.8 接地
4.8.1 非金属材料表面处理的电缆桥架应有良好接地。

4.8.2 电缆桥架用连接板连接时,两槽体间的连接电阻不大于0.1Ω4.9 承载性
电缆桥架应具有一定的承载能力,在额定的均布载荷和支吊跨距下的挠度值见表6。

5 试验方法
5.1 用通用量具和目测法检验4.4、4.5、4.
6.4、4.7和4.8.1。

5.2 表面防护层厚度根据不同防护方式分别按GB/T 1764、GB/T 4956规定进行检测。

注:镀锌+喷涂或喷漆的电缆桥架表面防护层厚度测量分二步进行:
a)先按GB/T1764测量防护层总厚度;
b)用脱漆剂除去非金属层,按GB/T4956测量镀锌层厚度。

5.3 热镀锌、电镀锌或锌合金的的附着力按附录B(规范性附录)进行检测;漆膜附着力按GB/T 1720规定进行检测。

5.4 光泽度按GB/T 1743规定进行检测。

5.5 耐盐雾试验按GB/T 10125中有关规定进行检测。

5.6 连接电阻用双臂电桥在两个单元电缆桥架接头处进行检测。

5.7 载荷试验按附录A(规范性附录)规定进行检测。

6 检验规则
6.1 出厂检验
6.1.1 电缆桥架须经生产厂质量检验部门检验合格,并附合格证后方可出厂。

6.1.2 出厂检验项目为4.4、4.5、4.6.1、4.7、4.8.1。

6.2 型式检验
具有下列情况之一时应进行型式检验:
a)结构、工艺有较大改变,可能影响产品性能时;
b)正常生产每年进行一次;
c)停产半年后恢复生产时;
d)国家质量监督检验机构提出型式检验要求时。

6.2.1 型式检验项目为4.4~4.9。

6.2.2 同材料、同工艺、同规格、同一生产批的产品为一批。

6.2.3 型式检验样品须从出厂检验合格品中,按一种类型同种规格每批抽取两件和附件一套。

6.2.4 型式检验中如果镀涂层厚度、镀涂层附着力、盐雾试验、承载
性四个关键项目有一项不合格或其余项目有两项不合格,则判型式检验不合格。

钢质电缆桥架载荷试验
A.1 载荷试验应按梯边高度(60、75、100、150、200)随机抽取两件在规定跨距下进行。

A.2 试验跨距应是两支承中心的距离,其数值为表6允许支吊跨距值,误差为±38mm。

A.3 试验装置应为简支梁,槽体水平放置两端不受任何约束,也无侧向约束。

A.4 试验用的载荷材料其外形尺寸,均质度应尽量相同。

载荷分数次加上,每次增加量大致相等,载荷离侧边内壁不小于12.5mm,也不得大于25mm。

载荷在试样长度和宽度上应均匀分配,纵向布置。

各叠之间最小距离为10mm,不能交叉跨接,所有载荷应安置在支承间。

允许用长度不大于915mm的薄钢板盖于支承间的槽体底部,不作固定,不要搭接,钢板的质量应加到载荷总重量中去。

A.5 大跨距(4.5mm以上)重载荷电缆桥架载荷测定,除按表6施加均布载荷外,在中间部位尚需附加1000N集中载荷。

A.6 挠度值应在两支承对称中心两边垂直方向上,用百分表测量,取两点的平均值作为该电缆桥架在额定均布载荷下的挠度值。

附录B(规范性附录)钢质电缆桥架镀层附着力测定
B.1 用一刃口磨成30℃锐角的硬质钢划刀,划两条相距2mm的平行线。

划线时应施以足够的压力,使划刀一次就能划破覆盖层达到基
体金属。

如果两条划线之间的覆盖层有任何部分脱离基体金属,则认为附着强度不好。

这样的附着力判为不合格。

B.2 镀层附着力的测定,不要在棱边或转角处进行,也不要采用刮、削去除镀层微粒的方法进行。

附录C(规范性附录)喷涂层附着力测定方法
喷涂层的附着力,可以用一坚硬的刀尖施以相当大的压力,以至于去掉喷涂层的刻线画格法来测定。

即在试验工件的表面用刀尖每隔3mm划4条平行线,再在其垂直位置每隔3mm划4条平行线而成9个方格,然后以普通牙刷使以约10N的压力来回刷5次(来回算一次),脱落面积:3格的为3级;2格的为2级;1格的为1级。

注:在1格中脱落面积低于1格的四分之一的不算脱落。
