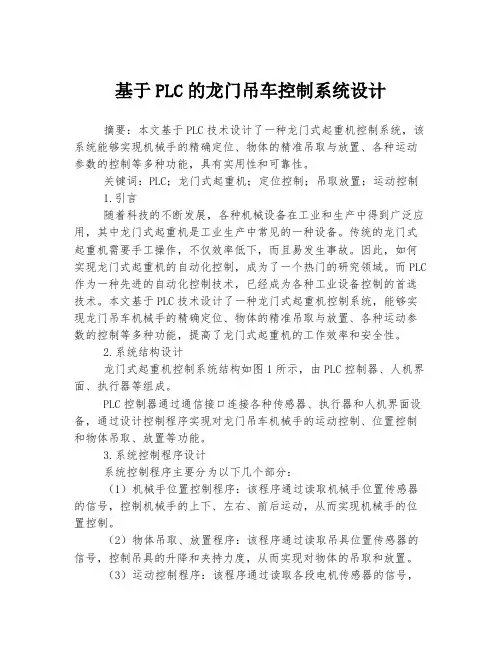

基于PLC的龙门吊车控制系统设计摘要:本文基于PLC技术设计了一种龙门式起重机控制系统,该系统能够实现机械手的精确定位、物体的精准吊取与放置、各种运动参数的控制等多种功能,具有实用性和可靠性。

关键词:PLC;龙门式起重机;定位控制;吊取放置;运动控制1.引言随着科技的不断发展,各种机械设备在工业和生产中得到广泛应用,其中龙门式起重机是工业生产中常见的一种设备。

传统的龙门式起重机需要手工操作,不仅效率低下,而且易发生事故。

因此,如何实现龙门式起重机的自动化控制,成为了一个热门的研究领域。

而PLC 作为一种先进的自动化控制技术,已经成为各种工业设备控制的首选技术。

本文基于PLC技术设计了一种龙门式起重机控制系统,能够实现龙门吊车机械手的精确定位、物体的精准吊取与放置、各种运动参数的控制等多种功能,提高了龙门式起重机的工作效率和安全性。

2.系统结构设计龙门式起重机控制系统结构如图1所示,由PLC控制器、人机界面、执行器等组成。

PLC控制器通过通信接口连接各种传感器、执行器和人机界面设备,通过设计控制程序实现对龙门吊车机械手的运动控制、位置控制和物体吊取、放置等功能。

3.系统控制程序设计系统控制程序主要分为以下几个部分:(1)机械手位置控制程序:该程序通过读取机械手位置传感器的信号,控制机械手的上下、左右、前后运动,从而实现机械手的位置控制。

(2)物体吊取、放置程序:该程序通过读取吊具位置传感器的信号,控制吊具的升降和夹持力度,从而实现对物体的吊取和放置。

(3)运动控制程序:该程序通过读取各段电机传感器的信号,控制电机的启停、转向和转速,实现龙门吊车的前行、后退、左右移动等各种运动。

(4)人机界面程序:该程序通过PLC控制器与人机界面设备进行通信,实现人机交互,包括输入指令、显示操作结果等。

4.系统实现系统实现需要通过PLC控制器进行程序编写,并通过调试和测试实现各种功能,具体步骤如下:(1)根据系统结构设计图进行硬件组装,包括PLC控制器、各种传感器和执行器,以及人机界面设备。

基于PLC的起重机控制系统设计

基于PLC的起重机控制系统设计

基于PLC的塔式起重机控制系统的设计摘要: 本文针对传统的由继电器接触器控制的塔式起重控制系统可靠性差、操纵复杂、故障率高、电能浪费大、效率低等缺点提出将可编程序控制器和变频器应用于其控制系统.在塔式起重机提升机构加上一套由旋转编码器、PG数模转换构成变频器闭环系统.结果表明:该系统使用方便,具有良好的动态调整性能,极大进步了系统的稳定性、可靠性.关键词:可编程序控制器;塔式起重机;稳定性1. 传统的塔式起重机的控制现状塔式起重机是我们建筑机械的关键设备,在建筑施工中起着重要作用,我们只用了五十年时间走完了国外发达国家上百年塔机发展的路程,如今已达到发达国家水平并跻身于当代国际市场.随着高层建筑发展,对施工机械提出了新的要求.于是,160TM附着式、45TM内爬式、120TM自升式等都由我国自己设计并制造;八十年代,国家建设突飞猛进,建筑用最大的250TM塔机也应运而生.进进九十年代,现代化进程不断加快,国内外市场对塔机要求越来越高,众多城市大型建筑、水利、电力、桥梁等不断增加,市场的要求加快了新产品开发的力度,先后有400TM、900TM水平臂和300TM动臂式塔机[1,、2].90年代开发生产的塔机产品技术性能均明显进步,起升机构采用三速电机驱动、涡流制动、电动换挡减速箱,变幅回转采用双速电机液力联轴节驱动,或采用变频调速,有多种速度,工作平稳生产效率高.安全装置齐全,动作灵敏可靠,装有防止误操纵和野蛮操纵装置,可杜尽安全事故[2].随着功率电子技术的发展,早在六十年代后期,国外就开始致力于晶闸管定子调压调速技术的开发研究.目前,该技术己进进了成熟稳定的发展应用阶段.可编程序控制器PLC引进到交流电气传动系统后[3,4],使传动系统性能发生了质的变化.在塔式起重机实现了抓斗的自动控制和故障诊断、检测显示等,达到了新的技术高度.由变频器构成的交流调速系统可取代直流调速系统,是随着计算机技术特别是大规模集成电路制造技术的不断发展的必然结果,符合起重机的发展趋势,适合发展大起重重量的起重机.2. 塔式起重机PLC控制系统原理本系统将塔式起重机控制系统由继电器控制改为PLC控制,四大机构调速均采用变频调速.塔式起重机控制系统的系统总框图如图1所示[5,8,9].塔式起重机的起升、变幅、回转、运行电动机都需要独立运行,整个系统由6台电动机和4台变频器传动,使用一台PLC加以控制.图1 系统总框图运行机构的起动时间应尽量符合实际需要,起动迅速而平稳;机构的电气制动方式必须着重考虑.对不同的工况,可选择自由制动方式与强制制动方式.在运行机构正常停止时,可选用自由停止方式,其停止时间可按实际生产中的运行情况设定,以尽量满足司机操纵塔式起重机的需要为主.为保证起升机构起动时具有足够大的起动转矩,可以通过设定机械制动器的打开时间、变频器的最低运行频率、运行电流之间的关系,以满足机构负载特性的要求.变频器内部参数的设定能保证机构具有良好的调速精度及起制动性能,由于起升机构电机需使用脉冲编码器作为速度反馈装置.通过丈量脉冲编码器的脉冲数,利用二者之差控制电机的速度,所以选择脉冲编码器及其安装时,应当考虑周全[6,7,10].3. 系统硬件设计电气控制系统原理图主要包括主电路和PLC外围接线图.1.主电路共有六台电机,同时带有风机冷却装置.2.PLC外围接线电路的I/O接线信号分别与表1中的I/O名称相对应.表1 S7-200 I/O分配表4. 系统软件设计根据塔式起重机控制电路的工作原理,绘制软件流程图如图2所示.图2 系统软件流程图在本系统中,PLC程序设计的主要任务是接受外部开关信号(按钮、联动控制台继电器)的输进,判定当前的系统状态以及输出信号往控制接触器等器件,以完成相应的控制任务。

基于PLC、变频器的桥式起重机控制系统的设计

基于PLC、变频器的桥式起重机控制系统的设计

桥式起重机俗称行车,是工矿企业应用非常广泛的起重机械。

传统的桥式起重机为了提高起动转矩,采用绕线式异步电动机拖动,通过鼓形凸轮控制器的操作来改变其转子所串电阻调速。

随着新技术和控制设备的发展,现在人们普遍采用变频器作为变频调速电源,用笼形异步电动机取代原来的绕线异步电动机,用PLC作为控制装置进行无触点控制。

从而改善了调速性能,增加了系统的可靠性。

本文通过一个实例分析变频器和PLC在系统中的具体应用。

1、桥式起重机拖动系统1.1 桥式起重机的运行机构1)大车拖动系统拖动整台起重机顺着车间方向左右移动(以司机的坐向为参考)2)小车拖动系统拖动吊钩及重物顺着桥架作前后运动。

3)吊钩拖动系统拖动重物作吊起或放下的上下运动。

大型起重机(超过10t)有两个起升机构:主起升机构(主钩)和副起升机构(副钩)。

通常主钩与副钩不能同时起吊重物。

1.2 负荷特点桥式起重机的拖动系统负载都属于恒转矩性质,且其起升机构为位能性负载,当起升机构起吊重物下降或者快速减速运行时,电动机处于再生发电制动状态。

需要将电能通过反馈装置反送给电网或消耗在制动电阻上,以防直流处的泵升电压影响制动效果。

1.3 控制要求1)起升机构要求起动转矩大,起动运行平稳。

能够实现正反转运行且要有超载、限位、限流等多种保护。

2)起升机构在启停过程中易出现“溜钩”问题。

由于制动器从抱紧到松开,以及从松开到抱紧的动作过程需要时间(约0.65),而电动机转矩的产生或消失,是在通电或断电瞬间就立刻反应的。

因此,制动器和电动机在动作的配合上极易出现问题。

如电动机已经通电,而制动器尚未松开,将导致电动机的严重过载;反之,如电动机已经断电,而制动器尚未抱紧,则重物必将下滑,即出现溜钩现象。

因此要有相应的防止措施。

起升机构中要有机械制动器。

起重用变频器具有零速全转矩功能(又称零伺服功能,即零速时电动机仍能输出150%的额定转矩,使重物停在空中),但是若重物停在空中时出现电源瞬间停电等情况,就会有重物下滑的危险。

基于PLC的塔式起重机控制系统设计浅谈

基于PLC的塔式起重机控制系统设计浅谈

基于PLC的塔式起重机控制系统设计浅谈摘要:在众多工程建设当中,需要通过塔式起重机运输建筑材料,塔式起重机是非常重要的起重机械,也是施工中不可缺少的部分。

本文对基于PLC的塔式起重机控制系统进行了研究,分析了其软件和硬件设计。

关键词:塔式起重机;控制系统;设计1硬件设计1.1PLC选择根据实际输入输出信号可以了解到,该系统需要小型的PLC,通常会对整体式进行选择。

对于光洋系列PLC来说,其自身所具有的结构、体积适中,不仅要具有相对低廉的价格,还要具有扩展功能。

在PLC端点总数选择时,需要留有10%~20%的余量,在根据统计的输入、输出点数后,确定输入为38、输出为28。

最终根据多种设备型号的选择,确定选择光洋SH2-64R2作为本系统的PLC,这款PLC不仅价格相对便宜,其输入输出点的剩余还能够应用在扩展方面。

对于该PLC来说,其具有螺钉和标准导轨两种安装方式,根据具体需求,最终确定以导轨方式进行安装。

1.2接触器选择在接触器选择方面,主要在对电路当中额定电流进行考虑的基础上公司原有的接触器进行参考。

在实际选择当中,对施耐德国产D2系列交流接触器进行了选择,回转、变幅以及起升机构电路电流则根据电动机额定电流进行确定。

根据对相关资料的查阅发现,该起升机构电机最大额定电流57A,以此即可以选择LC1-D65接触器进行,即单个接触器、交流线圈、最大额定电流65A的接触器。

制动接触器方面,对LC1-D09进行了选择。

回转机构方面,其所具有的最大额定电流为15A,交流主接触为LC1-D25,使用了LC1-D09为制动接触器。

变幅机构方面,确定其最大的额定电流为7A。

主电路交流主接触器方,需要考虑结构的电流以及其余消耗,最终选择LC1-D80为电路交流主接触器,其具有80A的最大额定电流,能够满足系统方面的需求。

1.3短信模块选择在实际设计当中为了避免出现过期不缴纳租金或者野蛮操作的情况,需要一种工控PLC自动化、现场数据采集传送、专门应用在短信收发以及能够进行无线远程监控的设备进行应用。

PLC和变频器桥式起重机控制系统设计毕业设计

PLC和变频器桥式起重机控制系统设计毕业设计

PLC和变频器桥式起重机控制系统设计毕业设计毕业设计题目:PLC和变频器桥式起重机控制系统设计摘要:本文以桥式起重机为研究对象,通过PLC和变频器控制系统设计,实现对桥式起重机的自动化控制。

首先,对桥式起重机的工作原理和结构进行了详细介绍;然后,分析了PLC和变频器在桥式起重机控制系统中的优势和应用;最后,进行了PLC和变频器桥式起重机控制系统设计。

关键词:桥式起重机;PLC;变频器;控制系统;自动化一、引言桥式起重机是一种非常常见的起重设备,广泛应用于工厂、码头、港口等场所。

它具有运载能力强、工作灵活、结构稳定等特点。

目前,为了提高桥式起重机的操作效率和安全性,许多企业将自动化控制引入到桥式起重机中。

二、桥式起重机的工作原理和结构桥式起重机一般由桥架、行车和起重机构等组成。

工作时,起重机电机通过驱动机构提供动力。

起重机构由卷筒、悬挂系统和钩组成。

具体工作原理和结构可参考相关教材。

三、PLC和变频器在桥式起重机控制系统中的应用PLC和变频器作为现代自动化控制的重要组成部分,广泛应用于桥式起重机控制系统中。

PLC主要负责控制逻辑的实现,如控制起升、小车前后移动、大车左右移动等操作;变频器则用于控制电机的转速,实现对起重机各部分的精确控制和调速。

四、PLC和变频器桥式起重机控制系统设计1.系统硬件设计根据桥式起重机的实际需求和控制要求,选择合适的PLC和变频器设备,并搭建起相应的控制系统硬件平台。

2.系统软件设计利用PLC编程软件进行控制逻辑的设计和实现,包括起升、小车前后移动、大车左右移动等操作的代码编写。

同时,利用变频器的调试软件,设置合适的参数,实现电机的精确调速。

3.系统测试和调试将设计好的控制系统连接到实际的桥式起重机上,进行系统的测试和调试。

通过不断调整参数,检查系统运行状态,确保系统性能满足要求。

五、总结通过本文的研究,我们成功设计出了基于PLC和变频器的桥式起重机控制系统。

该控制系统具有自动化程度高、操作灵活、性能稳定等优点,可以提高桥式起重机的工作效率和安全性。

基于PLC的塔式起重机控制系统的设计

基于PLC的塔式起重机控制系统的设计

基于PLC的塔式起重机控制系统的设计摘要: 本文针对传统的由继电器接触器控制的塔式起重控制系统可靠性差、操作复杂、故障率高、电能浪费大、效率低等缺点提出将可编程序控制器和变频器应用于其控制系统.在塔式起重机提升机构加上一套由旋转编码器、PG数模转换构成变频器闭环系统.结果表明:该系统使用方便,具有良好的动态调整性能,极大提高了系统的稳定性、可靠性.关键词:可编程序控制器;塔式起重机;稳定性1. 传统的塔式起重机的控制现状塔式起重机是我们建筑机械的关键设备,在建筑施工中起着重要作用,我们只用了五十年时间走完了国外发达国家上百年塔机发展的路程,如今已达到发达国家水平并跻身于当代国际市场.随着高层建筑发展,对施工机械提出了新的要求.于是,160TM附着式、45TM内爬式、120TM自升式等都由我国自己设计并制造;八十年代,国家建设突飞猛进,建筑用最大的250TM塔机也应运而生.进入九十年代,现代化进程不断加快,国内外市场对塔机要求越来越高,众多城市大型建筑、水利、电力、桥梁等不断增加,市场的要求加快了新产品开发的力度,先后有400TM、900TM水平臂和300TM动臂式塔机[1,、2].90年代开发生产的塔机产品技术性能均显著提高,起升机构采用三速电机驱动、涡流制动、电动换挡减速箱,变幅回转采用双速电机液力联轴节驱动,或采用变频调速,有多种速度,工作平稳生产效率高.安全装置齐全,动作灵敏可靠,装有防止误操作和野蛮操作装置,可杜绝安全事故[2].随着功率电子技术的发展,早在六十年代后期,国外就开始致力于晶闸管定子调压调速技术的开发研究.目前,该技术己进入了成熟稳定的发展应用阶段.可编程序控制器PLC引入到交流电气传动系统后[3,4],使传动系统性能发生了质的变化.在塔式起重机实现了抓斗的自动控制和故障诊断、检测显示等,达到了新的技术高度.由变频器构成的交流调速系统可取代直流调速系统,是随着计算机技术特别是大规模集成电路制造技术的不断发展的必然结果,符合起重机的发展趋势,适合发展大起重重量的起重机.2. 塔式起重机PLC控制系统原理本系统将塔式起重机控制系统由继电器控制改为PLC控制,四大机构调速均采用变频调速.塔式起重机控制系统的系统总框图如图1所示[5,8,9].塔式起重机的起升、变幅、回转、运行电动机都需要独立运行,整个系统由6台电动机和4台变频器传动,使用一台PLC加以控制.图1 系统总框图运行机构的起动时间应尽量符合实际需要,起动迅速而平稳;机构的电气制动方式必须着重考虑.对不同的工况,可选择自由制动方式与强制制动方式.在运行机构正常停止时,可选用自由停止方式,其停止时间可按实际生产中的运行情况设定,以尽量满足司机操作塔式起重机的需要为主.为保证起升机构起动时具有足够大的起动转矩,可以通过设定机械制动器的打开时间、变频器的最低运行频率、运行电流之间的关系,以满足机构负载特性的要求.变频器内部参数的设定能保证机构具有良好的调速精度及起制动性能,由于起升机构电机需使用脉冲编码器作为速度反馈装置.通过测量脉冲编码器的脉冲数,利用二者之差控制电机的速度,所以选择脉冲编码器及其安装时,应当考虑周全[6,7,10].3. 系统硬件设计电气控制系统原理图主要包括主电路和PLC外围接线图.1.主电路共有六台电机,同时带有风机冷却装置.2.PLC外围接线电路的I/O接线信号分别与表1中的I/O名称相对应.表1 S7-200 I/O分配表4. 系统软件设计根据塔式起重机控制电路的工作原理,绘制软件流程图如图2所示.图2 系统软件流程图在本系统中,PLC程序设计的主要任务是接受外部开关信号(按钮、联动控制台继电器)的输入,判断当前的系统状态以及输出信号去控制接触器等器件,以完成相应的控制任务。

基于PLC的桥式起重机变频控制系统设计

基于PLC的桥式起重机变频控制系统设计

中国地质大学(武汉)远程与继续教育学院本科毕业论文(设计)指导教师指导意见表学生姓名:学号:专业:电气工程及其自动化毕业设计(论文)题目:基于PLC的桥式起重机变频调速系统设计中国地质大学(武汉)远程与继续教育学院本科毕业设计(论文)评阅教师评阅意见表学生姓名:学号:专业:电气工程及其自动化毕业设计(论文)题目:基于PLC的桥式起重机变频控制系统设计论文原创性声明本人郑重声明:本人所呈交的本科毕业论文《基于PLC的桥式起重机变频系统设计》,是本人在导师的指导下独立进行研究工作所取得的成果。

论文中引用他人的文献、资料均已明确注出,论文中的结论和结果为本人独立完成,不包含他人成果及使用过的材料。

对论文的完成提供过帮助的有关人员已在文中说明并致以谢意。

本人所呈交的本科毕业论文没有违反学术道德和学术规范,没有侵权行为,并愿意承担由此而产生的法律责任和法律后果。

论文作者(签字):日期:2014 年7 月21 日摘要传统的桥式起重控制系统主要采用继电器接触器进行控制,采用交流绕线串电阻的方法进行启动和调速,这种控制系统存在可靠性差,操作复杂,故障率高。

电能浪费大,效率低等缺点。

因此对桥式起重机控制系统进行研究具有现实意义,也是国内外相关行业专家学者的一个研究课题。

本文针对桥式起重机控制系统中存在的上述问题,把可编程序控制器和变频器应用于桥式起重机控制系统上,并进行了较深入的研究。

根据桥式起重机的运行特点,桥式起重机控制系统采用起重机变频调速系统,该系统主要由上位机、下位机(PLC控制系统)、变频调速系统等组成。

PLC系统采用SEIMENS公司产品,能控制起重机大车、小车的运行方向和速度换档,吊钩的升、降方向及速度换档,同时减小了传统继电-接触式控制系统的中间环节,减少了硬件和控制线,极大提高了系统的稳定性,可靠性。

实验结果表明,采用该控制系统,使桥式起重机工作可靠,使用方便,同时具有动态显示的功能,节能效果好明显。

基于PLC的电动葫芦起重机控制系统设计

基于PLC的电动葫芦起重机控制系统设计

基于PLC的电动葫芦起重机控制系统设计摘要随着科技进步与经济发展,电能的应用越来越广泛,电气对电能的生产、运输、分配与应用起着控制、调节、检测与保护的作用。

而PLC的引入使得电器控制变得简单方便,只能可靠。

电动葫芦起重机又称电动提升机,是一种轻小型起重设各,广泛应用于重物的提升、下降、平移搬运,可以减轻劳动强度,提高生产效率,改善劳动条件的必各机械,如在工厂、矿山、车站、港口、建筑卜地、水电站、仓库等生产部门中得到应用。

它具有自重轻、构造紧凑、体积小、维修方便、经久耐用等特点。

主要结构是减速器、起升电机、运行电机、断火器、电缆滑线、卷筒装置、吊钩装置、联轴器、软缆电流引入器等集动力与制动于一体。

它的执行机构主要由提升机构和水平移动装置组成,机构由锥型电动机、减速器、钢丝卷筒等组成。

提升电动机通过减速箱拖动钢丝卷筒,电动机正转或者反转,拖动卷筒,可以使吊在钢丝绳上的吊钩上升或下降,实现提升和下放对象,水平移动装置由电动机,减速箱,导轮,“工”字梁等组成。

平移电动葫芦可以在上字梁上来回移动,用机械撞块限制前后两个方向的移动行程。

本文主要是关于电动葫芦起重机控制系统的的设计。

通过对电动葫芦的控制设计以及PLC控制系统的工作原理的分析、系统设计、编程、及上机调试工作的实践,了解机器控制系统的一般设计思路,熟悉和掌握外围电路系统和软件设计的方法,并掌握利用PC对PLC 工作状况进行监控的方法。

关键字:电动葫芦,PLC,变频器,无极调速ABSTRACTAlong with the science and technology progress and economic development. Electric power application is more and more widely . Electrical production, transportation, distribution and application of electricity plays a control role, adjust, test and protection. And the introduction of the PLC make electric control becomes easy and convenient, intelligent and reliable.Also called electric hoist, electric hoist is a small-sized lifting equipment, widely used in weight lifting, lowering, translational carrying, can reduce labor intensity, improve production efficiency, improve the working conditions necessary machinery,. Such as in factories, mines, railway stations, ports, construction, hydropower station, warehouse, etc applied in the production department. It has light weight, compact structure, small volume, convenient maintenance, durability, etc. Main structure is the reducer, lifting motor, motor operation and firearms, cable wire, roll device, hook device, couplings, flexible cable current introduction of device, etc. Integrating force and braking force. Its executive body is mainly composed of hoisting mechanism and horizontal moving device, institutions from cone type motor, speed reducer, the wire reel, etc. Hoist motor through a gearbox drag the wire reel, motor are turning or reverse, drag the reel, can make the hanging on the rope hook up or down, and realize the object of raising and lowering, level of mobile device consists of motor, reducer, the roller, the word "work" beam, etc. Translation can move back and forth on the h beam of the electric hoist, with mechanical collision block limits move in two directions before and after the trip.This article is mainly about the design of the electric hoist control. Through control of the electric hoist design and work principle of PLC control system analysis, system design, programming, and debugging work practice, Know machine control system's general design idea, familiar with and master the peripheral circuit and software design method, and master the method of using PC to monitor PLC working conditions.Keywords: Electric hoist, PLC目录1绪论1.1电动葫芦起重机的系统设计研究的意义1.2电动葫芦课题背景1.3 电动葫芦起重机的发展趋势2 PLC的应用2.1 PLC的构成2.2 CPU的构成2.3 I/O模块2.4 电源模块2.5 PLC系统的其他设备2.6 PLC的通信联网2.7 PLC的应用现状3系统方案设计3.1 系统总体控制方案3.1.1 继电器-接触器的控制3.1.2 PLC的控制3.1.3 PLC控制与继电器-接触器控制相结合3.2控制模块(PLC)的选型及其相关介绍3.2.1 PLC的选型3.2.2 PLC的相关介绍3.3电动机的选型3.3.1电动机的类型3.3.2 电动机容量的确定3.4 电缆的选型4系统硬件电路设计4.1 主电路设计4.2 控制电路设计5系统软件设计5.1 程序流程图设计5.2 程序设计6 结论7 致谢参考文献1绪论1.1电动葫芦起重机的系统设计研究的意义电动葫芦起重机是集电动机,减速机和钢丝绳卷筒(或环涟)为一体的小型起重设备,大多数还带有行走小车,配合单梁桥式或门式起重机,组成一个完整的起重机械。

基于PLC桥式起重机控制系统

基于PLC桥式起重机控制系统

题目:基于PLC桥式起重机控制系统基于PLC桥式起重机控制摘要本文研讨基于可编程序控制器(PLC)和变频器的桥式起重机控制系统的改进。

阐述了交流桥式起重机在实际中的应用以及PLC在改造方案中的确定,亦涉及在改造过程中设备的选型。

本文以西门子S7-200系列PLC为例,讲述了PLC在交流桥式起重机改造中的的控制方案。

与传统控制方案相比,采用PLC控制的桥式起重机可以简化繁重的设备,使控制更加安全可靠。

从经济效益与环境效益的角度分析,本设计虽然前期投入一部分资金用于购买PLC及变频器等设备,但是长期运行后的维修成本远低于原系统,并且节能可达30%左右。

设计中变频器通过PLC进行无触点控制,使设备运行更加准确,并且减轻了人员的劳动强度,提高了工作效率。

关键词桥式起重机变频器 PLC 控制系统ABSTRACTThis text discussion the improved design of bridge crane control system based on PLC and frequency converter. Introduced the application of Bridge crane, the application of PLC in reconstructive transform and choosing the device. The text takes Siemens S7-200 PLC series as an example, introduced the control project of Bridge crane system. Compared with traditional control scheme,PLC-based Bridge Crane can Simplify the heavy equipment,and make control more safety and reliable.Analysis from economic benefits and environmental benefits,The maintenance cost is far below original system after long-term operation,and Saves about 30% of energy,beside a fond musts put into buying PLC and inverter and other equipment . In this design, Inverter non-contact programmable controller controls the equipment to run more accurate, as well as reduced labor strength, increased efficiency.Key words:bridge crane; frequency converter; PLC; control system目录第一章绪论 (1)1.1 桥式起重机的简介 (1)1.2 主要研究内容及意义 (1)第二章控制方案设计 (4)2.1系统组成 (4)2.2 大车控制系统的设计 (4)第三章系统硬件设置 (6)3.1变频调速 (7)3.1.1变频调速的基本原理 (7)3.1.2变频器的选用 (9)3.2电动机的选择 (12)3.3 常用辅助器件的选择 (14)3.4 可编程控制器 (17)3.4.1 PLC的概述 (17)3.4.2 PLC的选型——SIEMENS S7-200 (18)3.4.3 I/O端口分配 (20)3.4.4 PLC系统接线方式 (21)第四章系统软件设计 (23)4.1 主程序 (24)4.2 公用程序 (25)4.3 大车控制程序 (27)4.4 其他子程序设计 (29)第五章设计总结 (30)参考文献 (32)附录 (33)致谢 (41)第一章绪论1.1 桥式起重机的简介桥式起重机广泛应用在室内厂房、仓库、室外码头、储料场等,是很重要的起吊、搬运设备,为此要求其具有高效、灵活并且安全可靠。

浅谈PLC的塔式起重机控制系统的设计

浅谈PLC的塔式起重机控制系统的设计

浅谈PLC的塔式起重机控制系统的设计由于传统的塔式起重控制系统由继电器接触器控制,其控制系统操作复杂、安全性差、电能浪费大、故障率高、效率低。

本文建议设计塔式起重机的多参数监控方法,将变频器与可编程序控制器在控制系统中使用,从而构建基于PLC 核心控制器的塔式起重机多参数安全控制系统。

并于塔式起重机提升机构之上加一套由PG数模转换与旋转编码器构成变频器闭环系统。

经过试验验证,该系统使用较为简便,其调整性能非常好,系统的稳定性、安全性也很好。

标签:PLC;塔式起重机;控制系统引言国家相关标准规定塔机应安装一定的安全装置,按照功能划分,主要有超载保护装置与行程限位器两种。

在塔机作业中,由于某些驾驶员不按照塔机起重特性要求严格操作而野蛮作业,更为严重的是还拆掉了限制器,因此,因违规操作、超重等原因而导致的倒塔事发生非常多。

所以应当对塔机的关键参数进行实时监测,可以增加新的安全监控装置从而实现更智能化、更精确的安全保证。

本文则以PLC为安全系统的核心,从而实现对塔机的变幅位置、起升高度、起重量还有回转状态进行实时监控,在保留原有的安全装置作为二级保护的基础上,进一步提高塔机在工作运行中的安全可靠性。

1 传统的塔式起重机的控制现状在建筑机械中,塔式起重机占据着十分重要的位置,在建筑施工过程中极为关键,我国只费了五十年便完成了发达国家上百年的塔机发展的过程,现在已经与发达国家水平相当,并打入了国际市场。

由于高层建筑的迅速发展,对施工机械要求也越来越高。

所以,45TM内爬式、120TM自升式以及160TM附着式等都是我国自主设计制造;八十年代之后,国家建设事业迅猛发展,于是,最大建筑用的250TM塔机也随之产生。

至九十年代,现代化进程更加迅速,国内外市场对塔機性能的要求逐渐提升,各大城市大型建筑、桥梁、电力、水利也迅速增加,市场需要使新产品的开发力度加大,先后出现300TM动臂式,400TM、900TM 水平臂和塔机。

起重机PLC控制系统设计

起重机PLC控制系统设计

0 前言我国是一个工业制造强国。

在21世纪我国已经成为了一个国际主要的劳动力市场。

在走向现代化道路的过程中,起重机扮演着越来越重要的角色。

起重机是建筑工地的主要机械生产力,担负着向高层工地运送建筑材料和人员的任务。

在煤矿企业中,起重机主要担负着重矿井提升煤炭的作用,并且还担负着运送井下工作人员和生产工具的任务。

起重机的质量和性能的好坏,直接决定了煤矿企业的工作效率。

在工厂中,起重机担负着生产材料的和商品的运送,是生产企业中物流部分的核心。

在我国自动化控制已经深入到了我们日常生活的每一个领域,在自动化控制领域,PLC 是一种重要的控制设备。

目前,世界上有200多厂家生产300多品种PLC产品,应用在汽车(23%)、粮食加工(16.4%)、化学/制药(14.6%)、金属/矿山(11.5%)、纸浆/造纸(11.3%)等行业。

使用PLC控制起重机能极大的节省成本,比如雇佣一位操作工人,得拿出6万的年薪和1万的保险金,而且操作失误会造成更大的损失,但是使用PLC控制可以使操作更加简便。

接触器的线圈年头长了就会坏,维修保养都不方便。

有软件代替硬件可以避免软件的磨损,有效的避免了事故的发生,避免了不必要的经济损失。

所以设计一套PLC控制起重机的系统是必要的,也是可行的。

在国外的西门子公司有同类型的产品,但成本很高功能很强大,不适合中小型企业使用,PLC的推广有十分的迫切,所以我设计了这个系统。

1 起重机概述1.1 起重机的起源中国古代灌溉农田用的桔是臂架型起重机的雏形。

14世纪,西欧出现了人力和畜力驱动的转动臂架型起重机。

19世纪前期,出现了桥式起重机;起重机的重要磨损件如轴、齿轮和吊具等开始采用金属材料制造,并开始采用水力驱动。

19世纪后期,蒸汽驱动的起重机逐渐取代了水力驱动的起重机。

20世纪20年代开始,由于电气工业和内燃机工业迅速发展,以电动机或内燃机为动力装置的各种起重机基本形成。

1.2 起重机的基本组成桥式起重机是桥架在高架轨道上运行的一种桥架型起重机,又称天车。

基于PLC的起重机控制系统的设计

基于PLC的起重机控制系统的设计

毕业设计论文任务书一、题目及专题:1、题目基于PLC的起重机控制系统的设计2、专题二、课题来源及选题依据随着功率电子技术的发展, 早在六十年代后期, 国外就开始致力于晶闸管定子调压调速技术的开发研究.目前, 该技术己进入了成熟稳定的发展应用阶段. 可编程序控制器PLC 引入到交流电气传动系统后, 使传动系统性能发生了质的变化.在桥式起重机中实现大小车的自动控制和故障诊断、检测显示等, 达到了新的技术高度。

由变频器构成的交流调速系统可取代直流调速系统, 是随着计算机技术特别是大规模集成电路制造技术的不断发展的必然结果, 符合起重机的发展趋势, 适合发展大起重量的起重机。

三、本设计(论文或其他)应达到的要求:①熟悉基于PLC的起重机控制技术的发展历程,特别是近十年来提出的可编程控制器与变频器相结合的控制系统;②熟练掌握起重机的运动控制系统;③熟练掌握变频器的控制原理,以及熟知PLC的工作原理和熟练使用编程指令四、接受任务学生:五、开始及完成日期:自2012年11月12日至2013年5月25日六、设计(论文)指导(或顾问):指导教师签名签名教研室主任〔学科组组长研究所所长〕签名系主任签名2012年11月12日摘要桥式起重机是机械生产中最常用的一种起重机械,在生产过程中起着非常重要的作用。

所以提高桥式起重机的运行效率,确保运作过程中的安全保障和降低生产成本是非常重要的。

传统的桥式起重机一般都是采用起重用绕线式交流异步电动机拖动。

起升机构和运行机构上的电机一般都是采用转子串电阻调速方式。

这种调速方式操作复杂,可靠性差,故障率高,且电能浪费大,效率低。

随着近几年控制技术的飞速发展,我们可以针对桥式起重机控制系统中存在的上述问题,把可编程序控制器和变频器等技术应用到桥式起重机控制系统中。

本次设计主要讨论的是基于可编程序控制器(PLC)和变频器的桥式起重机控制系统的改进。

并且阐述了PLC和变频器控制的基本原理。

基于PLC控制的桥式起重机电气设计

基于PLC控制的桥式起重机电气设计

基于PLC控制的桥式起重机电气设计[摘要]本文介绍一种采用PLC控制的起重机电控系统,该系统采SIMENS S7-200型PLC实现起重机的安全保护及各机构的正常运转,其控制线路简单,安全可靠,通过人机界面(HMI)进行故障显示,智能化程度较高。

[关键词]PLC;起重机控制系统;HMI;智能化1.引言桥式起重机是生产企业广泛应用的生产工具之一,传统的电气控制系统接线复杂,故障率高,难以维护。

本文结合生产实际,介绍一种采用SIMENS S7-200型PLC控制的起重机电控系统,其控制线路简单,安全可靠,智能化程度较高,能够有效地提高生产效率。

2.总体设计方案一个完整的基于PLC控制的桥式起重机电气系统,主要由六大模块组成,分别为:(1)配电保护模块;(2)主起升机构模块;(3)副起升机构模块;(4)大车运行机构模块:(5)小车运行机构模块;(6)PLC控制模块。

通过联动台上的主令控制器、按钮等手动控制装置,把信号传递给PLC的输入模块,CPU内的程序对这些信号进行处理,再由输出模块输出控制信号控制中间继电器、指示灯、报警器、显示装置等。

中间继电器带动大的接触器,进一步控制起重机各机构电机的启动、停止及运行。

各种保护信号如限位开关、过流继电器、门开关、超载限制器等也将信号反馈到PLC的输入模块,起到安全保护的作用。

系统总图见图1。

2.1控制系统安全保护(1)安全门开关联锁保护:在门开关没关的情况下,总接触器不能吸合,在总接触器吸合的情况下,打开门开关,总接触器断开。

(2)超载保护:当起重量达到额定起重量的95%时,开始报警,达到额定起重量的105%,报警并输出停止信号,此时,起升机构只能下降,不能上升。

(3)断相、相序保护:通过断相相序保护器来实现。

(4)各机构限位保护:包括主副起升、下降限位;大车左行、右行限位;小车前行、后行限位,到达限位时,切断对应方向电源,此时,该机构只能向相反方向运行。

(5)设置急停开关,在出现紧急事故的情况下,切断总电源。

基于PLC控制桥式起重机变频系统的设计毕业设计论文

基于PLC控制桥式起重机变频系统的设计毕业设计论文

基于PLC控制桥式起重机变频系统的设计摘要:桥式起重机作为物料搬运系统中一种典型设备,在企业生产活动中应用广泛作用显著,因此对于提高桥式起重机的运行效率,确保运行的安全可靠性,降低物料搬运成本是十分重要。

传统的桥式起重控制系统主要采用继电器接触器进行控制,采用交流绕线串电阻的方法进行启动和调速,这种控制系统存在可靠性差,操作复杂,故障率高。

电能浪费大,效率低等缺点。

针对桥式起重机控制系统中存在的上述问题,把可编程序控制器和变频器应用于桥式起重机控制系统上,并进行了较详细的设计。

1.根据桥式起重机的运行特点,桥式起重机控制系统采用PLC控制系统、变频调速系统等组成。

2.PLC系统采用三菱公司产品,能控制起重机大车、小车的运行方向和速度;吊钩的升、降方向及速度,同时能检测各个电机故障现象,减小了传统继电—接触式控制系统的中间环节。

减少了硬件和控制线,极大提高了系统的稳定性,可靠性。

3. 实验表明,采用PLC该控制系统,使桥式起重机工作可靠,使用方便,同时具有动态显示的功能,节能效果好明显。

关键词:可编程序控制器;变频调速;桥式起重机;电气控制系统Frequency of Bridge Crane Based onPLC Control System DesignAbstract:The bridge crane carries a kind of typical equipment in the supplies system,so it have extensive function in the activity of Producing enterprise,so it important improve the bridge crane operational efficiency,guarantee the safe reliability to be operated,reduce the cost of the supplies carrying. But the traditional bridge crane control system mainly adopts relay and contactor to control bridge crane,adopt the methods of Wire winding bunch of resistance to start and adjust speed of motor,the control system have many disadvantages,for example: dependability is bad,it is complicated to operate,fault rate is high .the electric energy is wasted greatly,efficiency is low.To the question that exist in the bridge crane control system,the Paper apply Programmable Controller and frequency converter on control system of bridge crane,have candied on deeper research . Irrelevant respects.1. According to the operation characteristic of bridge crane,bridge crane control system adopt PLC control system and frequency conversion system.2. PLC system adopts the Mitsubishi Company Products,can control the crane cart,ear operation direction and change speed ;To rise,lower liver direction and change speed,can measure each motor trouble Phenomenon,have reduced traditional electricity-Contact-type control system of intermediate link . it reduce the hardware and control line,has improved systematic stability ,dependability greatly .3. The experimental result indicates ,adopt PLC control system ,it is reliable to make the bridge crane work,easy to use,have dynamical shown function,energy-conservation is effectual.Key words: PLC; frequency conversion; bridge crane; electrical control system目录1 绪论 (1)1.1桥式起重机的概述 (1)1.2 桥式起重机的发展趋势 (2)1.3 课题研究的目的和意义及基本参数 (3)2 变频调速控制技术的基本原理 (5)2.1变频调速原理简介 (5)2.2 变频器简介 (8)2.2.1变频器的主电路 (8)2.2.2变频器的控制电路 (9)2.2.3现在变频调速的控制方法 (10)2.3 凸轮控制器简介 (11)2.3.1 凸轮控制器的结构 (11)2.3.2凸轮控制器控制电路 (12)2.4 主令控制器简介 (14)3 桥式起重机系统总体方案设计和部件选用 (15)3.1 系统总体方案设计 (15)3.2电机的选用 (15)3.2.1变频调速对电机的要求 (16)3.2.2变频起重机系统中电机的选型 (16)3.2.3电机冷却 (16)3.2.4计算及电机的选取 (17)3.3 变频器的选用 (20)3.3.1变频器选型 (20)3.3.2变频器选择及电流验证 (20)3.4 常用辅助件的选择 (22)4 PLC在桥式起重机变频控制系统的应用 (25)4.1本系统中可编程控制器的选择及其特点 (25)4.1.1 PLC概述 (25)4.1.2 PLC 系统选择型——三菱FX2N—48ER (25)4.1.3三菱FX2N系列PLC特点及主要硬件介绍 (25)4.2变频调速起重机控制系统设计 (27)4.2.1系统控制的功能和要求 (27)4.2.2控制系统的I/O点及地址分配 (27)5桥式起重机变频控制系统软件设计 (29)5.1系统的控制程序设计 (29)5.1.1主钩和副钩起升机构的控制程序及梯形图 (29)5.1.2大车和小车运行机构的控制程序及梯形图 (32)5.1.3系统抗干扰措施 (34)5.2 PLC与变频器的通信接线图 (35)附录 (36)总结 (37)致谢 (38)参考文献 (39)1 绪论1.1桥式起重机的概述起重机是一种用来起重与空中搬运重物的起重运输机械,广泛应用于工矿企业、车站、港口、仓库、建筑工地等部门。

毕业设计(论文)-基于plc的门式起重机控制系统设计[管理资料]

毕业设计(论文)-基于plc的门式起重机控制系统设计[管理资料]

目录中文摘要、关键词 (1)英文摘要、关键词 (2)引言 (3)第1章门式起重机系统概述 (4)门式起重机的工作参数 (4)门式起重机的特点 (6)轨道式集装箱门式起重机的分类 (7)主要技术性能参数 (7)轨道式集装箱门式起重机的机构 (8)第2章门式起重机的三大工作机构 (11)起升机构 (11)小车走行机构 (12)大车走行机构 (13)第3章门式起重机的电气设备及选用 (16)门式起重机的工作类型及过程 (16)起重机常用的下降制动方法 (17)电气控制系统 (18)电动机 (19)控制电器及选用 (20)变频器的选择 (24)变频器的主要特点 (25)变频器类型 (24)门式起重机的变频调速 (25)变频器容量选定 (27)可编程序控制器(PLC) (28)PLC的主要特点: (28)PLC的基本组成 (29)PLC的软件组成 (31)第4章电器保护装置及维护 (37)电器设备 (37)导电装置以及电气电路 (39)电气设备的维护与检修 (40)结论 (42)致谢 (43)参考文献 (44)附录A (44)基于PLC的门式起重机控制系统设计摘要:门式起重机是桥式起重机的一种变形,主要用于室外的货场、料场货、散货的装卸作业。

它的金属结构像门形框架,承载主梁下安装两条支脚,可以直接在地面的轨道上行走,主梁两端可以具有外伸悬臂梁。

门式起重机具有场地利用率高、作业范围大、适应面广、通用性强等特点,在港口货场得到广泛使用。

集装箱门式起重机是目前国内外非常受推崇的一种集装箱堆场机型,我国港口越来越多地选用这种机型。

本文介绍轨道式集装箱门式起重机的三大工作机构、电气设备和电气控制系统等内容,电器设备是起重机上比较复杂的部分,它在冲击、震动与摆动的工况下作业,容易发生故障,特别在高温、多灰尘、潮湿的环境下,更容易发生故障且可能引发事故。

本文主要主要是利用PLC控制的变频调速技术,控制门式起重机拖动系统的各档速度、加速时间和制动减速,将转子绕组引出线短接,去掉电刷和集电环,节省更换电动机的费用。

论基于 plc 的起重机自动控制系统设计

论基于 plc 的起重机自动控制系统设计

论基于 plc 的起重机自动控制系统设计摘要:起重机是进行机械生产时一种非常常用的起重机械,对于生产过程有着非常重要的作用,所以提高起重机的运行效率,确保其运作安全和降低生产成本是非常重要的。

本文对目前起重机中存在的位移监测、数据通讯、自动控制等问题进行了分析,并提出了旋转编码器的位移检测,西门子PLCS7300和MM440 变频器控制的起重系统,通过将PROFBUS-DP与西门子PLCS7300相连来实现数据通信和全自动控制,提高工作效率。

关键词:可编程控制器自动控制系统设计引言:起重机的种类多种多样,常见的为桥式、门式和梁式等,其中又以桥式起重机的使用最为广泛。

传统的起重机一般都是采用重用绕线式交流异步电动机拖动,升降机构和运行机构上的电机采用转子串电阻调速的方式,这种方式操作复杂,可靠性不强,并且电量浪费大。

本文本要讨论基于可编程控制器和变频器和变频器的起重机控制系统进行改进,对起重机的位移监测和数据通信进行了分析研究。

一丶传统起重机的作业状况起重机主要起桥形主梁的金属结构出现在生产车间或是露天料场等地,并且沿着起固定的轨道运行,使取物装置悬挂在小车上,使取物装置的重物实现垂直升降以及水平运动,完成特殊工艺的起重机被称为天车或是行车。

到目前为止,起重机的操作模式基本都是手动操作,在进行作业时需要操作人员手动操作起重机先横向运行到指定的区域后再操作其中小车纵向运行到目标位置上方,并放下吊钩。

这时需要操作人员通过自身观察吊钩的下方情况在进行取物,整个过程都是操作人员全手动操作,自动化程度很低,并且容易操作失误导致意外事故的发生,工作效率和安全都无法得到有效保证。

具体情况为下图:二丶控制原理该自动控制系统的涉及原理是解决目前起重机工作效率低、自动化程度不高的问题,同时使人员的配置得到优化,企业的成本得到有效降低。

为了实现该目的,就必须要采用先进的仪器来解决起重机中存在的位移监测问题、数据通讯问题和自动控制问题,如刻度标尺、西门子S7-300可编程控制器、西门子SCANLANCE等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

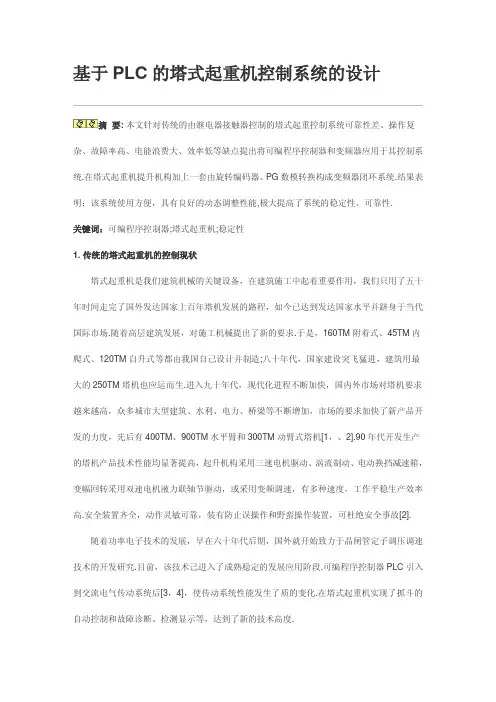

基于PLC的塔式起重机控制系统的设计
摘要: 本文针对传统的由继电器接触器控制的塔式起重控制系统可靠性差、操纵复杂、故障率高、电能浪费大、效率低等缺点提出将可编程序控制器和变频器应用于其控制系统.在塔式起重机提升机构加上一套由旋转编码器、PG数模转换构成变频器闭环系统.结果表明:该系统使用方便,具有良好的动态调整性能,极大进步了系统的稳定性、可靠性.
关键词:可编程序控制器;塔式起重机;稳定性
1. 传统的塔式起重机的控制现状
塔式起重机是我们建筑机械的关键设备,在建筑施工中起着重要作用,我们只用了五十年时间走完了国外发达国家上百年塔机发展的路程,如今已达到发达国家水平并跻身于当代国际市场.随着高层建筑发展,对施工机械提出了新的要求.于是,160TM附着式、45TM内爬式、120TM自升式等都由我国自己设计并制造;八十年代,国家建设突飞猛进,建筑用最大的250TM塔机也应运而生.进进九十年代,现代化进程不断加快,国内外市场对塔机要求越来越高,众多城市大型建筑、水利、电力、桥梁等不断增加,市场的要求加快了新产品开发的力度,先后有400TM、900TM水平臂和300TM动臂式塔机[1,、2].90年代开发生产的塔机产品技术性能均明显进步,起升机构采用三速电机驱动、涡流制动、电动换挡减速箱,变幅回转采用双速电机液力联轴节驱动,或采用变频调速,有多种速度,工作平稳生产效率高.安全装置齐全,动作灵敏可靠,装有防止误操纵和野蛮操纵装置,可杜尽安全事故[2].
随着功率电子技术的发展,早在六十年代后期,国外就开始致力于晶闸管定子调压调速技术的开发研究.目前,该技术己进进了成熟稳定的发展应用阶段.可编程序控制器PLC引进到交流电气传动系统后[3,4],使传动系统性能发生了质的变化.在塔式起重机实现了抓斗的自动控制和故障诊断、检测显示等,达到了新的技术高度.
由变频器构成的交流调速系统可取代直流调速系统,是随着计算机技术特别是大规模集成电路制造技术的不断发展的必然结果,符合起重机的发展趋势,适合发展大起重重量的起重机.
2. 塔式起重机PLC控制系统原理
本系统将塔式起重机控制系统由继电器控制改为PLC控制,四大机构调速均采用变频调速.塔式起重机控制系统的系统总框图如图1所示[5,8,9].
塔式起重机的起升、变幅、回转、运行电动机都需要独立运行,整个系统由6台电动机和4台变频器传动,使用一台PLC加以控制.
图1 系统总框图
运行机构的起动时间应尽量符合实际需要,起动迅速而平稳;机构的电气制动方式必须着重考虑.对不同的工况,可选择自由制动方式与强制制动方式.在运行机构正常停止时,可选用自由停止方式,其停止时间可按实际生产中的运行情况设定,以尽量满足司机操纵塔式起重机的需要为主.为保证起升机构起动时具有足够大的起动转矩,可以通过设定机械制动器的打开时间、变频器的最低运行频率、运行电流之间的关系,以满足机构负载特性的要求.变频器内部参数的设定能保证机构具有良好的调速精度及起制动性能,由于起升机构电机需使用脉冲编码器作为速度反馈装置.通过丈量脉冲编码器的脉冲数,利用二者之差控制电机的速度,所以选择脉冲编码器及其安装时,应当考虑周全[6,7,10].
3. 系统硬件设计
电气控制系统原理图主要包括主电路和PLC外围接线图.
1.主电路共有六台电机,同时带有风机冷却装置.
2.PLC外围接线电路的I/O接线信号分别与表1中的I/O名称相对应.
表1 S7-200 I/O分配表
4. 系统软件设计
根据塔式起重机控制电路的工作原理,绘制软件流程图如图2所示.
图2 系统软件流程图
在本系统中,PLC程序设计的主要任务是接受外部开关信号(按钮、联动控制台继电器)的输进,判定当前的系统状态以及输出信号往控制接触器等器件,以完成相应的控制任务。

系统部分梯形图如图3所示.
图3 梯形图
5. 结论
本文设计的塔式起重机PLC控制系统在实验室调试以后,已成功应用于长沙某大型起重机公司,系统经过六个月的连续运行,从未发生一次故障,与传统的塔式起重机控制系统相比较,具有以下优点:
1. 使用方便;
2. 具有良好的动态调整性能;
3. 极大进步了系统的稳定性、可靠性;
4. 每年可节约维修本钱1万元左右(据使用该塔机的公司粗略统计,与之前相比,经济
效益每年可进步50多万元),运行效率极大地得到了进步.
经实践证实:本系统的设计是行之有效的,具有良好的应用价值.
本文创新点:对传统的继电-接触器控制的塔式起重机进行改造,设计了一套基于PLC的塔式起重机控制系统,已投进使用.实践证实:该系统使用方便,具有良好的动态调整性能,极大进步了系统的稳定性、可靠性.
参考文献:
[1] 中华机械网.塔式起重机的历史发展和存在题目[EB/OL] .
[2] 刘佩衡.我国塔式起重机行业发展历程.北京:中国学术期刊(光盘版)电子杂志社,2003(10)-2004(1).
[3] 张礼华.PLC在塔式起重机电气控制上的应用[J].南京产业职业技术学院学报.2004.4(3)4-6.
[4] 赵闪.SIEMENS SIMATIC S7_300 PLC在锅炉计算机监控系统中的应用[J].微计算
机信息.2003,19(8),24-25
[5] 张万忠.可编程控制器进门与应用实例[M].北京:中国电力出版社,2005.
[6] 李泰炯,田中平,谢其盛.塔式起重机控制系统的改进[J] .维普资讯,2006(2)62-63.
[7] 李秀忠.PLC在门座式起重机控制电路中的应用[A].煤矿机械,2004(1):97-99.
[8] 吴中俊,黄永红.可编程序控制器原理及应用[M].北京:机械产业出版社,2004.
[9] 鲁远栋.PLC机电控制系统应用设计技术[J].北京:电子产业出版社,2006:63-130.
[10] GB/T13752-1992塔式起重机设计规范[S].北京:中国标准出版社,1996.。

相关文档
最新文档
