钢结构现场焊接检测施工方案(最终版)

钢结构现场焊接检测施工方案

目录

第1章工程概况 (2)

1.1 工程概况 (2)

第2章检测依据 (2)

2.1 检测依据 (2)

第3章检测单位资质证明 (2)

3.1 《中国合格评定国家认可委员会实验室认可证书》 (2)

3.2 住建部《建设工程质量检测机构资质证书（钢结构工程检测）》 (2)

3.3 《资质认定计量认证证书》 (2)

第4章检测仪器及人员 (2)

4.1 检测仪器 (2)

4.2检测人员 (2)

第5章检测内容及方法 (3)

5.1 资料检查 (3)

5.2 焊缝外观质量检查 (3)

5.3 焊缝内部缺陷的超声波检测 (6)

5.4 复测要求 (8)

第6章计划与安排 (8)

6.1 检测计划 (8)

第7章现场无损检测安全保证措施 (9)

7.1 制度保证 (9)

7.2 技术保证 (10)

第8章检测成果及资料提交 (10)

8.1 成果及资料提交 (10)

第1章工程概况

1.1工程概况

第2章检测依据

2.1检测依据

本专项方案主要依据以下有关规范、规程及规定：

1、《钢结构工程施工质量验收规范》（GB50205-2001）

2、《建筑工程施工质量统一验收标准》（GB50300-2001）

3、《建筑钢结构焊接技术规程》（JGJ81-2002）

4、《厚钢板超声波检测方法》（GB/T2970-2004）

5、《钢结构设计规范》（GB50017-2003）

6、《钢焊缝手工超声波探伤方法和探伤结果分级》（GB/T11345-1989）

7、结构施工图纸一套及设计院确认后的深化设计详图

第3章检测单位资质证明

经我方审查，委托XX金属制品检测有限公司作为本工程钢结构的自检方检测单位。附资质证明文件：

3.1《中国合格评定国家认可委员会实验室认可证书》

3.2住建部《建设工程质量检测机构资质证书（钢结构工程检测）》

3.3《资质认定计量认证证书》

第4章检测仪器及人员

4.1检测仪器

本工程现场钢结构焊缝采用SIUI-CTS2020数字超声波探伤仪进行无损检测。

4.2检测人员

从事超声波检测的人员必须持有国家有关部门颁发的并与其工作相适应的资格证书，Ⅱ级（含Ⅱ级）以上人员进行检测。本工程现场无损检测人员由XX金属制品检测有限公司指派（闵健伟）同志负责现场焊缝的自检探伤工作。附人员资质证明：

第5章检测内容及方法

5.1资料检查

熟悉钢结构施工图纸的相关资料，主要包括设计图纸、安装及焊接质量检查、无损检测报告及其他相关报告。

5.2焊缝外观质量检查

根据设计要求，全部焊缝均应进行外观检查，当发现有裂纹疑点时应采用磁粉探伤，或着色渗透探伤进行复查，焊缝质量的检查及质量标准应符合《建筑钢结构焊接技术规程》（JGJ81-2002，J218-2002）的要求。

焊接完毕后，对所有焊缝均进行100%外观检查，焊工应清理焊缝表面的熔渣及两侧的飞溅物，检查焊缝外观质量。

（1）焊缝外观要求：主控项目

1）T型接头、十字接头、角接接头等要求全熔透的对接和角接组合焊缝，其焊脚尺寸不应小于t/4；设计有疲劳验算要求的腹板与上翼缘连接焊缝的焊脚尺寸为t/2，且不应大于10mm。焊脚允许偏差0~4mm。

检查数量：资料全数检查；同类焊缝抽查10%，且不应少于3条。

检查方法：观察检查，用焊缝量规抽查测量。

2）焊缝表面不得有裂纹、焊瘤等缺陷。一、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。

检查数量：每批同类构件抽查10%，且不应少于3件；被抽查构件中，每一类型焊缝按条数抽查5%，且不应少于1条；每条检查一处，总抽查数不应少于10处。

检验方法：观察检查或使用放大境、焊缝量规和钢尺检查，当存在疑义时，采用渗透或磁粉探伤检查。

（2）一般项目：

1）焊缝表面不得有裂纹、焊瘤等缺陷。一、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。

检查数量：每批同类构件抽查10%，且不应少于3件；被抽查构件中，每一类型焊

缝按条数抽查5%，且不应少于1条；每条检查一处，总抽查数不应少于10处。

检验方法：观察检查或使用放大境、焊缝量规和钢尺检查，当存在疑义时，采用渗透或磁粉探伤检查。

2）焊缝感观应达到：外形均匀、成形较好，焊道与焊道、焊道与基本金属间过渡较平滑，焊渣和飞溅物基本清除干净。

检查数量：每批同类构件抽查10%，且不应少于3件；被抽查构件中，每种焊缝按数量各抽检5%，总抽查数不少于5处。

检验方法：观察检查。

焊缝外观检查质量控制应满足下表所示有关规定：

二级、三级焊缝外观质量标准

结合设计要求对本工程焊缝质量控制应满足下表所示有关规定：对接焊缝及完全熔透组合焊缝尺寸允许偏差（mm）

部分焊透组合和角焊缝外形尺寸允许偏差

5.3焊缝内部缺陷的超声波检测

根据《钢结构工程施工质量验收规范》（GB50205-2001）的要求及设计说明：板件拼接和全熔透焊缝的焊缝质量等级均为一级，应进行100%超声波检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》（GB11345）B级检验的Ⅱ级及Ⅱ级以上。其余焊缝的焊缝质量等级为二级，应进行20%超声波检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》（GB11345）B级检验的Ⅲ级及Ⅲ级以上。

角焊缝的焊缝质量等级为三级。

（1）现场无损检测主要检验标准

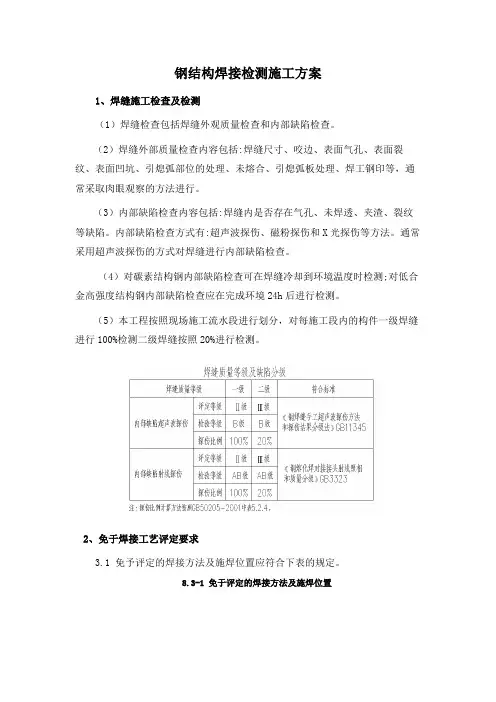

一级、二级焊缝的质量等级及缺陷分级,应符合下表的规定。

检查数量：全数检查。
