过梁等构造措施
砌体结构第6章 过梁、圈梁、挑梁和墙梁
教学要求：本章让学生了解圈梁的设置和构 造要求；理解过梁、挑梁、墙梁的受力性能和破 坏形态，并掌握这些构件的承载力计算方法和构 造要求；深刻了解墙体的一般构造要求和防止或 减轻墙体开裂的构造措施。
6.1 过 梁 6.1.1过梁的分类及应用范围
过梁:设置在门窗洞口顶部承受洞口上部一定范围内荷载的梁。 常用的过梁:钢筋混凝土过梁和砖砌过梁。 砖砌过梁按其构造不同为:钢筋砖过梁和砖砌平拱等。
钢筋面积
A s0.8M h 5 0fy
4.8 2160 3.9 5m2m 0.8 5582 570
选用2 6钢筋（as=57mm2）
（3）受剪承载力计算
z2h260040m0m 33
fvbz=0.14×240×400=13440N=13.44kN>V=12.86kN 受剪承载力满足要求。
6.2 圈 梁
圈梁——砌体结构房屋中，在墙体内沿水平方向设置封 闭的钢筋混凝土梁；
檐口圈梁——位于房屋檐口处的圈梁又称为； 地圈梁（基础圈梁）——位于0.000以下基础顶面处设 置的圈梁。
圈梁的作用：
圈梁能够增强房屋的整体性和空间刚度，防止由于地 基不均匀沉降或较大振动荷载等对房屋引起的不利影响。
6.2.1 圈梁的设置
1 挑梁抗倾覆验算
砌体墙中钢筋混凝土挑梁可按下式进行抗倾覆验算：
Mov≤Mr
式中
Mov ——挑梁的荷载设计值对计算倾覆点产生的倾覆力矩； Mr ——挑梁的抗倾覆力矩设计值。
试验表明，挑梁倾覆破坏时其倾覆点并不在墙边，而是 距墙外边缘x0处。
挑梁计算倾覆点至墙外边缘的距离可按下列规定采用：
①当l1≥2.2hb时，可近视采用 x0=0.3hb
过梁、墙梁、挑梁及墙体的形式和构造措施
6.1.3 过梁上的荷载计算
1、墙体荷载
1）对砖砌体，当过梁上的墙体高度hw ＜ ln /3时，应按墙 体的均布自重采用。当墙体高度hw ≥ ln /3 时，应按高度 为ln /3墙体的均布自重来采用；
2)对混凝土砌块砌体，当过梁上的墙体高度hw ＜ ln /2时， 应按墙体的均布自重采用。当墙体高度hw ≥ ln /2时，应 按高度为ln /2墙体的均布自重采用。
（3）钢筋混凝土过梁的承载力计算
应按钢筋混凝土受弯构件计算。过梁的弯矩按
简支梁计算，计算跨度取（ln+a）和（1.05ln）的较 小值，a为梁在支座上的支承长度。剪力计算计算跨
度取ln。 但验算过梁下砌体局部受压承载力时，可不考
虑上层荷载的影响。（有效支承长度取梁的实际支 承长度，图形完整系数η＝1.0，）即 Nl≤ ηγfAl 当过梁的跨度较大或承受较大梁板荷载时，应按
采用烧结普通砖和烧结多孔砖砌体和配筋砌体的墙梁设计
（2）钢筋砖过梁的承载力
M0.85 h0Asfy
M----按简支梁计算的跨中弯矩设计值； fy----钢筋的抗拉强度设计值； As----受拉钢筋的截面面积； ho----过梁截面的有效高度，ho=h-as； as----受拉钢筋重心至截面下边缘的距离； h----过梁的截面计算高度，取过梁底面以上的 墙体高度，但不大于ln/3；当考虑梁、板传来的 荷载时，则按梁、板下的高度采用。 受剪承载力同砖平拱。
3、框支墙梁的研究结果
（1）弯曲破坏 托梁或柱中纵筋屈服而形成的破坏。
（ 2）剪切破坏
在托梁或柱中纵筋未屈服的情况下，墙体或托梁发 生剪切破坏。
墙体的剪切破坏分为：斜拉破坏（高跨比较小时）、 斜压破坏（高跨比较大时） 。
质量通病防治指引(二次结构)
问题34、石膏砂浆抹灰墙面，局部存在气泡、孔洞现象。
措施：及时进行检查，分析气泡形成原因，防止后期出现同类问 题。
问题35、室内门洞口抹灰面收口不到位，存在明显接茬痕迹。现 场线盒、烟道止回阀收边质量差，影响后期观感。
措施：及时安排人员修复处理，收口线条应顺直、美观。
问题19、个别喷浆墙面无有效毛刺。
措施：喷浆应均匀并形成有效毛刺，对毛刺感不足部位及时进行 补喷，避免后期存在空鼓开裂现象
问题20、个别墙面甩浆前螺杆未进行清理。 措施：甩浆前应对墙面螺杆清理到位，避免存在工序倒置现象。
问题21、个别墙面挂网不牢。墙面挂网存在松动现象
措施：重新进行固定，后期应保证固定钉数量符合要求，挂网应 做到绷紧钉牢，减少后期抹灰层开裂现象发生。
措施：后期砌筑时应保证预留洞口精度且应使用机械开槽，避免 存在开裂隐患。
问题16、部分电箱预留洞口过大，且随意用小砖进行填塞。 措施：后期应保证预留洞口精度，避免存在预留过大现象。
问题17、抹灰完成后存在线管裸露现象。 措施：及时对裸露线管进行隐蔽处理。
问题18、剪力墙存在后开槽现象。 措施：剪力墙管线应进行预留预埋，避免存在后开槽现象。
问题25、墙面挂网前基层不平整部位未进行找平处理，且钢丝网 挂设存在松动现象，后期存பைடு நூலகம்空鼓、开裂隐患。
措施：加强对工人的技术交底，针对不同基体存在高低差部位应 先进行找平，网片挂设时应压平固定牢固，减少后期空鼓现象。
问题26、墙面喷浆前螺杆洞未进行封堵。
措施：墙面喷浆前应按要求对螺杆洞进行封堵，避免后期存在空 鼓、开裂现象。
问题22、不同基体交接部位存在漏挂网现象，墙面过梁部位挂网 未到边。
砌体结构第六章----圈梁、过梁、挑梁和墙梁的设计
砌体结构
15.7.2 过梁 过梁的形式
过梁：设置在墙体门窗洞口上的构件，用来承受门窗洞口 上部的墙体重量以及梁、板传来的荷载。 形式：钢筋砖过梁、砖砌平拱、砖砌弧拱和钢筋混凝土过 梁等。
6.1 过梁
砌体结构
6.1 过梁
砌体结构
砖砌平拱过梁：
用竖砖砌筑，其底面均呈平直线型。用竖砖砌筑的高 度不应小于240mm；适用于无振动、地基的土质较好不 需抗震设防的一般建筑物。
6.1 过梁
砌体结构
2. 过梁上荷载的计算
规范对过梁上部梁板传来荷载的取用： 对砖和小型砌块砌体， 当梁、板下的墙体高度 hw ln时，应计入梁、板传来 的荷载； 当梁、板下的墙体高度 hw ln时，可不考虑梁、板荷 载。
6.1 过梁
砌体结构
3.过梁的承载力计算
过梁承载力计算：受弯、受剪承载力计算（对砖砌平拱和 弧拱还应按其水平推力验算端部墙体的水平受剪承载力）。 （1）砖砌平拱的承载力计算
6.1 过梁
砌体结构
补：过梁的破坏形式
过梁受力：弯矩和剪力。 垂直裂缝：当过梁受拉区的拉应力超过砖砌体的抗拉强度 时，在跨中受拉区出现。
阶梯形斜裂缝：当支座 处斜截面的主拉应力超 过砖砌体沿齿缝的抗拉 强度时，在靠近支座处 会出现斜裂缝。
6.1 过梁
体结构
补：过梁的破坏形式
支座滑移破坏： 砖砌平拱和砖砌弧拱过梁在 跨中开裂后，会产生水平推 力。此水平推力由两端支座 处的墙体承受。当此墙体的 灰缝抗剪强度不足时，会导 致支座滑动而破坏，较常出 现在房屋端部的墙体处。
砌体结构

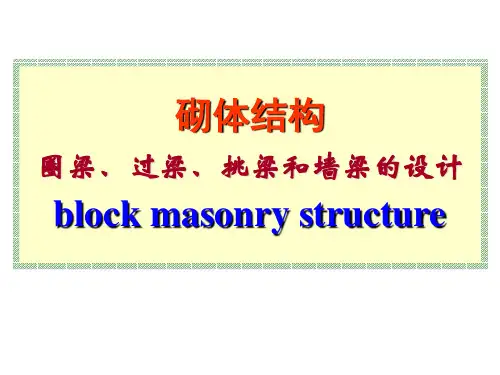

圈梁、过梁、挑梁和墙梁的设计
block masonry structure
砌体结构
第6章 过梁、墙梁、挑梁及墙体的构造措施
☆ 无洞口墙梁可模拟为组合拱受力机构。 托梁作为拉杆，主要承受拉力。同时，由 于托梁顶面竖向压应力和剪应力的作用， 托梁中还存在部分弯矩。一般情况下，托 梁处于小偏心受拉状态
四、框支墙梁
2、破坏形态
1) 弯曲破坏
(1) 框架柱上截面外边纵向钢筋屈服发生大偏心受 压破坏而形成压弯塑性铰，框支墙梁形成第一类弯 曲破坏机构 (2) 托梁端截面由于负弯矩使上部纵向钢筋屈服形 成第二个塑性铰，墙体出现斜裂缝，框支墙梁形成 第二类弯曲破坏机构
6.2 墙梁
四、框支墙梁
2、破坏形态
2) 剪切破坏
6.1 过梁
例题1：
砖墙重度为19，墙两侧抹灰计入墙厚则墙厚共280mm
6.1 过梁
6.1 过梁
四、过梁计算 2、钢筋砖过梁的承载力计算 规范7.2.3
6.1 过梁
例题2：
砖墙重度为19，墙两侧抹灰计入墙厚则 墙厚共280mm，as=15mm
6.1 过梁
6.1 过梁
四、过梁计算 规范7.2.3 3. 钢筋混凝土过梁的承载力计算 混凝土过梁的承载力，应按混凝土受弯构件计算。验 算过梁下砌体局部受压承载力时，可不考虑上层荷载的影 响;梁端底面压应力图形完整系数可取1.0 ，梁端有效支 承长度可取实际支承长度，但不应大于墙厚。
2、过梁上的荷载
过梁上的荷载取值表
荷载类 型 简图 砌体种类
6.1 过梁
规范7.2.2
过梁、挑梁和砌体结构的构造措施
新型加固技术
采用高性能材料（如碳纤维、玻璃纤维等）进行粘贴加固，或采用结构胶进行注射加固等，具有施工便捷、效果 显著等优点。
04 连接部位构造措施
连接部位类型及特点
过梁连接部位
位于门窗洞口上方，承受上部
02
03
恒载
包括过梁自重及上部墙体 传来的荷载，根据墙体材 料、厚度及高度计算得出。
活载
考虑楼面活荷载及雪荷载 等，按规范要求进行折减。
地震作用
根据地震烈度、场地类别、 结构类型等因素计算地震 作用。
过梁截面设计与配筋
截面设计
根据荷载计算结果，选择 合适的截面尺寸和形状， 满足承载力和变形要求。
03
安装过程中应注意保护 过梁的钢筋和混凝土， 避免损坏。
04
过梁安装完成后应及时 进行验收，确保安装质 量符合要求。
02 挑梁构造措施
挑梁作用与分类
作用
挑梁在建筑结构中主要起到悬挑和承 载作用，能够将荷载传递至支撑结构 ，同时保证建筑物的稳定性和安全性 。
分类
根据挑梁的结构形式和受力特点，可 将其分为简支挑梁、连续挑梁和悬臂 挑梁等类型。
03 砌体结构构造措施
砌体结构类型及特点
类型
包括砖砌体、石砌体和砌块砌体等。
特点
具有较高的抗压、抗拉、抗剪强度，良好的保温、隔热性能，以及较好的耐久性 。
砌体结构荷载传递路径
垂直荷载传递路径
屋盖或楼盖荷载通过楼板传递给承重墙或柱，再由承重墙或 柱传递给基础。
水平荷载传递路径
风荷载或地震作用等水平荷载通过抗侧力构件（如剪力墙、 支撑等）传递给基础。
过梁、挑梁和砌体结构的构造措施
汇报人： 日期:
目录
• 过梁构造措施 • 挑梁构造措施 • 砌体结构构造措施
01
过梁构造措施
过梁类型及适用范围
01
02
03
钢筋混凝土过梁
适用于荷载较大、振动荷 载较小的情况，如框架结 构、高层建筑等。
钢过梁
适用于大跨度、大荷载的 情况，如工业厂房、仓库 等。
木过梁
适用于荷载较小、振动荷 载较小的情况，如低层建 筑、古建筑等。
过梁材料选择与设计要求
钢筋混凝土过梁
采用C20以上混凝土，钢筋采用 HRB400或HRB500级钢筋，抗拉
、抗压、抗弯强度均需满足设计 要求。
钢过梁
采用Q235或Q345钢材，抗拉、抗 压、抗弯强度均需满足设计要求。
木过梁
采用干燥的木材，抗弯强度需满足 设计要求。
构造要求
根据材料特性和结构要求，确定合适 的截面尺寸、配筋方式、连接方式等 构造措施，以确保挑梁的承载能力和 稳定性。
过梁施工工艺及注意事项
钢筋混凝土过梁
木过梁
按照设计要求进行钢筋绑扎、支模、 浇筑混凝土等施工工艺，注意保证混 凝土强度和钢筋的位置及数量。
按照设计要求进行木材加工、安装等 施工工艺，注意保证木材的干燥度和 安装的稳、 安装等施工工艺，注意保证钢材的强 度和焊接质量。
02
挑梁构造措施
挑梁类型及设计原则
挑梁类型
根据建筑物的使用功能和结构要 求，选择合适的挑梁类型，如简 支挑梁、悬挑梁等。
设计原则
根据荷载要求、跨度、材料性能 等因素，进行挑梁的结构设计， 确保其具有足够的承载能力和稳 定性。
挑梁材料选择与构造要求
材料选择
砌体结构课件-4墙梁、挑梁及过梁的设计
2、墙体(前图所示)
4)承重墙梁的支座处应设置落地翼墙，翼墙厚度， 对砖砌体不应小于240mm，对混凝土砌块砌体不应 小于190mm，翼墙宽度不应小于墙梁墙体厚度的3 倍，并与墙梁墙体同时砌筑。当不能设置翼墙时， 应设置落地且上、下贯通的构造柱；
5)当墙梁墙体在靠近支座1/3跨度范围内开洞时，支 座处应设置落地且上、下贯通的构造柱，并应与每 层圈梁连接；
Q1= 1.35×25×0.3×0.6＋37.4=43.5kN/m
作用在墙梁顶面的荷载应考虑三、四、五层楼盖和 屋盖传来的均布荷载q2、q3以及墙体自重gw：
故 Q2=32.3×3＋27.3＋7.07×3.0×4
=209.0kN/m
ห้องสมุดไป่ตู้
2．框架内力计算：
（1）在Q1= 43.5 kN/m作用下，考虑框架柱自重， 框架各截面内力示于图中的弯矩M1图、轴力N1图、 剪力V1图；
Mbi＝M1i+αMM2i
Nbti＝ηNM2i/H0
简支墙梁：αM＝ΨM(1.7hb/l0 -0.03) ;
ΨM＝4.5-10a/l0 ; ηN＝0.44+2.1hw/l0
连续墙梁：αM＝ΨN(2.7hb/l0i -0.08) ;
ΨM＝3.8-8a/l0i ; ηN＝0.8+2.6hw/l0i
式中:
洞宽 bh/Loi
洞高hh
≤5hw/6且
≤18 ≤9 ≥0.4 ≥1/10 ≤0.3
hw-
hh≥0.4m
自承重墙梁 ≤18 ≤12 ≥1/3 ≥1/15 ≤0.8
hw---墙体计算高度； hb---托梁截面高度； Loi---墙梁计算跨度； bh---洞口宽度； hh----洞口高度，对窗洞取洞顶至托梁顶面距离。
过梁与构造柱连接做法
过梁与构造柱连接做法一、概述在建筑结构设计和施工中，过梁与构造柱连接是一个关键的工程环节。
连接的质量和稳定性直接影响到整个建筑物的安全性和稳定性。
本文将详细探讨过梁与构造柱连接的相关做法。
二、过梁与构造柱连接的重要性过梁与构造柱的连接是建筑结构中一个重要的连接方式，它能够有效地承受梁与柱之间的力传递，确保建筑物的整体强度和稳定性。
一个良好的过梁与构造柱连接可以有效地抵抗地震、风力等外力的作用，保证建筑物的安全和稳定。
三、常见的过梁与构造柱连接方式根据具体的工程要求和结构设计，过梁与构造柱的连接方式可以选择以下几种：1. 焊接连接焊接连接是常见的过梁与构造柱连接方式之一。
通过焊接，在梁与柱的接口处形成一个牢固的连接点，能够有效地传递力量，并提高结构的整体强度。
焊接连接的优点是连接坚固，而且能够消除传统连结连接方式中存在的缝隙和游移，但是需要额外的焊接工艺要求和施工工艺控制。
2. 锚栓连接锚栓连接是一种常见的过梁与构造柱连接方式，通过将锚栓嵌入到混凝土结构中，再使用螺母和垫圈将梁与柱连接在一起。
锚栓连接具有连接牢固、施工简单、可重复使用等优点。
但是在使用锚栓连接时需要充分考虑混凝土的质量和钢筋的布置，以确保连接的可靠性。
3. 嵌固连接嵌固连接是一种常见的过梁与构造柱连接方式，通过在梁底部和柱顶部设置槽口，然后将梁嵌入柱中完成连接。
嵌固连接具有施工简单、连接紧固、不需要额外的连接件等优点。
但是需要在设计和施工过程中充分考虑梁和柱的尺寸匹配以及槽口的制作精度。
四、过梁与构造柱连接的设计要点在进行过梁与构造柱连接的设计时，需要注意以下几个要点：1. 做好结构设计过梁与构造柱连接的设计首先要从结构设计开始，确保连接的强度和稳定性。
要根据具体的建筑结构要求和工程条件，选择适合的连接方式，并进行合理的结构设计。
2. 确保连接的可靠性过梁与构造柱连接是建筑的关键连接点之一，必须确保连接的可靠性。
在设计和施工过程中，需要充分考虑连接的受力情况，合理确定连接件的尺寸和材质，并进行必要的强度计算和验算。
砌体5-过梁、圈梁、墙梁、悬挑构件及墙体的构造措施
三、墙梁的计算
1、计算内容与计算简图 （1）、墙梁的计算简图 （2）、墙梁的计算内容 考虑托梁与墙体的组合作用，墙梁应分别进行使用阶段正截面受弯 承载力、斜截面受剪承载力和托梁支座上部砌体局部受压承载力计 算，以及施工阶段托梁承载力验算。 自承重墙梁可不验算墙体受剪承载力和砌体局部受压承载力。
2、墙梁荷载计算 使用阶段墙梁上的荷载： （1）、承重墙梁 A：托梁顶面的荷载设计值Q1、F1取托梁自重及本层楼盖的恒荷载 和活荷载。 B: 墙梁顶面的荷载设计值Q2取托梁以上各层墙体自重、墙梁顶面 以上各层楼（屋）盖的恒荷载和活荷载；集中荷载可沿作用的 back 跨度近似化为均布荷载。
back
二、挑梁的计算
挑梁应进行抗倾覆验算、承载力计算和挑梁下砌体局部受压承载力 验算。 M M OV r 1、挑梁抗倾覆验算 M OV －挑梁的荷载设计值对计算倾覆点产生的倾覆力矩。
Mr
－挑梁的抗倾覆力矩设计值。
挑梁计算倾覆点至墙外边缘的距离： （1）、当 l 2.2h 时可近似采用： x0
2、为防止或减轻房屋顶层墙体的裂缝,可采取下列措施: （1）、屋面应设置有效的保温、隔热层。 （2）、屋面保温（隔热）层或屋面刚性面层及砂浆找平层应设置 分隔缝，分隔缝间距不宜大于6m，并应与女儿墙隔开，其缝宽不 小于30mm。 （3）、采用装配式有檩体系钢筋混凝土屋盖和瓦材屋盖。 （4）、在钢筋混凝土屋面板与墙体圈梁的接触面处设置水平滑动 层。 （5）、顶层屋面板下设置现浇钢筋混凝土圈梁，并沿内外墙拉通， back 房屋两端圈梁下的墙体内宜适当增设水平筋。
9、在砌体中留槽洞或埋设管道时，应符合下列规定： （1）、不应在截面长边小于500mm的承重墙体、独立柱内埋设管线。 （2）、墙体中避免穿行暗线或预留、开凿沟槽，无法避免时应采 取必要的加强措施或按削弱后的截面验算墙体的承载力。
砌体结构第五章过梁圈梁及悬挑构件
受弯承载力：
MWftm
受剪承载力： V fvbz zI/S
式中，z为内力臂，当截面为矩形时等于2h/3
② 钢筋砖过梁：
过梁的弯曲抗剪承载力计算方法与平拱过梁相同，过梁跨 中截面抗弯承载力计算如下
M0.85fyAsh0
③钢筋混凝土过梁：
按钢筋混凝土受弯构件计算。
5. 过梁的构造要求 砖砌过梁的构造要求应符合下列规定：
3. 圈梁构造要求
钢筋混凝土圈梁的宽度宜与墙厚相同，当墙厚h≥240mm 时，其宽度不宜小于2h/3。圈梁高度不应小于120mm。纵 向钢筋不应少于4A10，绑扎接头的搭接长度按受拉钢筋 考虑，箍筋间距不应大于300mm；
圈梁兼作过梁时，过梁部分的钢筋应按计算用量另行增配。
5.2 过梁
1. 过梁的作用和分类
③ 多层砌体工业房屋，应每层设置现浇钢筋混凝土圈梁。
④设置墙梁的多层砌体房屋
应在托梁、墙梁顶面和檐口标高处设置现浇钢筋混凝土圈梁; 其他楼层处应在所有纵横墙上每层设置。
⑤当采用现浇的钢筋混凝土楼（屋）盖的多层砌体结构房屋：
当层数超过5层，除在檐口标高处设置一道圈梁外，可隔层设置 圈梁，并与楼（屋）面板一起现浇。
第五章 过梁、圈梁、悬挑构件 及墙体的构造措施
5.1 圈梁
1. 圈梁的作用
增强房屋的整体性和空间刚度 防止地基不均匀沉降而使墙体开裂 减少振动作用对房屋产生的不利影响 与构造柱配合有助于提高砌体结构的抗震性能
2. 圈梁的设置
① 车间、仓库、食堂等空旷的单层房屋应按下列规定设置：
砖砌体房屋，檐口标高为5～8m时，应在檐口标高处设置圈 梁一道，檐口标高大于8m时，宜适当增设；
展，在挑梁埋入端下界面出现水平裂缝②
钢筋混凝土构造柱及过梁施工方案
XX购物中心结变字第18号施工方案一、概述根据XX购物中心结变字第18号变更图，结构采用钢筋混凝土构造柱及过梁，构造柱截面为矩形截面（200*300mm）。
构造柱起自结构地面（柱基础底标高为-5.5m），构造柱与过梁连接，过梁在门上，门高度：2.1米，梁底标高-3.4m二、主要项目施工方法及质量保证措施(一)墙体拆除1、施工前，砖墙及附近区域洒适量水，减少灰尘对环境的污染，做到文明施工。
2、根据施工现场的实际情况，墙体拆除采用人工拆除（用一些简单工具，如锤子、撬棍、铁锹、瓦刀等）的方法施工。
拆除时，自上而下，不许用推到或拉倒方法拆除。
3、拆除时，将墙体划分段拆除，用脚手架，脚手架要有专人看护，自上而下，分层次拆除。
4、拆除时，应顺序进行，禁止胡乱拆除。
当拆除某一部分的时候应防止其它部分倒塌，两边应做模板木方加固。
施工人员要站在稳固的平台上，禁止站在柱、墙截面上作业。
5、拆除完后，建筑垃圾要求外运，然后现场清洁干净。
（二）、安全保证措施1、施工现场必须有技术人员统一指挥，严格遵循拆除方法和拆除程序。
2、拆除现场施工人员，必须取得资格证方可施工。
3、施工人员进入施工现场，必须戴安全帽，扣紧帽带；拆除作业时必须系安全带、安全带应高挂低用，挂点牢靠。
严禁酒后从事作业。
4、施工现场必须设置醒目的警示标志，采取警戒措施派专人负责。
非工作人员不得随意进入施工现场。
5、拆除时，应顺序进行，禁止胡乱拆除。
当拆除某一部分的时候应防止其它部分倒塌。
6、拆除工程完成后，必须有验收手续，达到工完、料清、场地净，并确保周围环境整洁和相邻建筑、管线的安全。
7、拆除工程受自然气候、环境影响较大，密切注意，防患与未然。
每个工作日结束后，工程技术人员必须去现场检查，确认拆除物是否用加固，作到安全无隐患。
（二）钢筋工程因框架柱、梁、砌体施工完毕后进行添加构造柱、圈梁施工，因此构造柱钢筋与板连接采用钻孔植筋法。
1、植筋施工工艺方法要点（1）施工原理在钢筋混凝土结构上钻出孔洞，注入胶粘剂，植入钢筋，待其固化后即完成植筋，犹如原有结构中的预埋钢筋，能使所植钢筋的技术性能得以充分利用。
填充墙工程质量通病及预防措施
填充墙工程质量通病及预防措施1、砂浆强度不稳定（1）原因分析①砂浆放置方式不对：预拌砂浆上楼后，直接倒在现浇楼板上，无任何防止水分散失的措施，水分慢慢流失，砂浆强度降低①砂浆使用时间超过预拌砂浆规定时间，掺水后二次搅拌使用①砌筑工程完成后，次日未及时进行养护，或者养护时间不足（2）预防措施①为防止水分散失，应在楼地面满铺覆模板后，在其上铺塑料薄膜一层防止水分散失①预拌砂浆应在3小时内使用完毕，气温较高达到30①时，必须在2小时内用完，砂浆初凝后加水二次搅拌继续使用①砌筑工程完成后12小时后，应立即进行洒水养护，养护时间持续不少于7d。
2、组砌方法不规范，临时间断斜茬留设不规范，拉结筋设置不规范，窗间墙有通缝、瞎缝、假缝（1）原因分析因墙要抹灰，操作人员容易忽视组砌形式，因此出现了砖砌体的通缝。
临时间断处理及砌体内拉结筋设置属于隐蔽项目，操作人员追求速度容易忽略。
（2）预防措施施工前进行现场技术交底，技术人员绘出墙体排砖图，根据排砖图进行施工，临时间断墙留槎时必须加设拉结筋，对本工程为抗震烈度6度，伸入墙体内长度不小于1m即可，留槎时应留斜槎，确实有难度的，应留阳槎；拉结筋加设间距不大于500mm，每层至少两根，伸入墙内长度不小于1m。
着重留意横竖向灰缝的砂浆饱满，每砌完一块砖，都要进行一次竖缝砂浆塞缝，避免出现通缝、瞎缝、假缝。
现场组织技术水平高的技工，先将墙底四皮砖打好底，然后按下边组砌。
3、水平灰缝、竖向灰缝砂浆饱满程度达不到规范要求，窗间墙有通缝（1）原因分析①铺灰过长；砌筑速度跟不上，砂浆内的水分被底砖吸收，使砌上的砖层与砂浆失去粘接；①用干砖砌墙，使砂浆早期脱水而降低标号，而干砖表有原粉膏起隔离作用，减弱砖与砂浆层的粘结。
（2）防治措施①改进砌筑方法；①严禁干砖上墙。
4、填充墙墙面裂缝斜裂缝多出现在梁柱(墙)节点与填充墙交接处、梁节点下方和填充墙洞口处；竖向裂缝多出现在墙体中部、填充墙和框架柱(墙)连接处以及梁相交处下方，对于未设置构造柱又较长的填充墙中部易出现数条间距均匀的竖向裂缝；窗洞口及洞口过梁下方多出现水平裂缝和斜裂缝；门窗洞口、墙面箱盘洞口处多出现沿洞口上角向上延伸的斜裂缝，在梁与填充墙连接处经常出现水平裂缝。
(完整版)砌体结构
五、过梁、圈梁、墙梁、悬挑构件及墙体的构造措施（1）、常用的过梁有砖砌过梁和钢筋混凝土过梁两类。
作用在过梁上的荷载有墙体荷载和过梁计算范围内的梁板荷载。
根据过梁的工作特性和破坏形态，砖砌过梁应进行跨中正截面和支座斜截面承载力计算；钢筋混凝土过梁应进行跨中正截面和支座斜截面承载力计算以及过梁下砌体局部受压承载力验算。
（2）、圈梁可以增强房屋的整体性和空间刚度，防止由于地基不均匀沉降或较大振动荷载等对房屋引起的不利影响，因此，在各类砌体房屋中均应按规定设置圈梁。
对圈梁的构造要求是为了保证圈梁作用发挥。
（3）、墙梁按承受荷载可分为承重墙梁和非承重墙梁；按支撑条件可分为简支墙梁、框支墙梁和连续墙梁。
墙梁设计时应满足一般规定的要求以及对材料、墙体、托梁、开间等方面的构造要求。
（4）、影响墙梁破坏形态的主要因素有：墙体的高跨比、托梁高跨比、砌体和混凝土强度、托梁纵筋配筋率、剪跨比、墙体开洞情况、支承情况以及有无翼墙等。
由于这些因素的不同，墙梁将会发生弯曲破坏、斜拉破坏、斜压破坏、局压破坏等几种破坏形态。
因此，墙梁应分别进行使用阶段正截面和斜截面承载力计算、墙体受剪承载力和托梁支座上部砌体局部受压承载力计算，以及施工阶段托梁承载力验算。
自承重墙梁可不验算墙体受剪承载力和砌体局部受压承载力。
（5）、针对挑梁的受力特点和破坏形态，挑梁应进行抗倾覆验算、承载力计算和挑梁下砌体局部受压承载力验算，其中抗倾覆验算应作为重点。
（6）、设计砌体结构房屋时，除进行墙柱的承载力计算和高厚比验算外，还应满足墙柱的一般构造要求，这是为了保证结构的耐久性，保证房屋的整体性和空间刚度。
（7）、引起墙体开裂的主要因素是温度收缩变形和地基的不均匀沉降，为了防止和减轻墙体的开裂，除了在房屋的适当部位设置沉降缝和伸缩缝外，还可以根据房屋的实际情况采取一些经过工程实践证明确实行之有效的措施。
四、混合结构房屋墙体设计（1）、混合结构房屋的结构布置分为纵墙承重方案、横墙承重方案、纵横墙承重方案和内框架承重方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
H≤(fV+0.18αμσ0)A
式中H——过梁支座处的水平推力，近似取H=M/0.76h计算； A——承受过梁水平推力的尽端墙体的水平截面面积；
σK——尽端墙体水平截面上由恒载标准值产生的平均压应力；
20.1
2.钢筋砖过梁
钢筋砖过梁临破坏时如同带拉杆的三铰拱，在荷载作用下应进行跨 中正截面受弯承载力和支座斜截面受剪承载力计算。
M
ai 3.8 8 l 0i
hw N 0.8 2.6 l 0i
M1i—荷载设计值Q1、F1作用下的简支梁跨中弯矩或按连
续梁或框架分析的托梁各跨跨中最大弯矩。
M2i—荷载设计值Q2作用下简支梁跨中弯矩或按连续梁或 框架分析的托梁各跨跨中弯矩中的最大值。
ai —洞口边至墙梁最近支座的距离，当ai ＞0.35loi时，取
M bi M1i M M 2i
N bti M 2i N H0
M
hb M 1 .7 0.03 l0
对简支墙梁
M
a 4.5 10 （有洞口时） l0
20.2
hw N 0.44 2.1 l0
对连续墙梁和框支墙梁
M
hb M 2.7 0.08 l 0i
20.1
20.1
四、过梁的承载力计算和构造要求
1.砖砌平拱过梁的计算(有三种可能的破坏情况)
(a)为防止过梁因跨中正截面受弯承载力不足而破坏，需进行受弯承
载力计算： M≤ftmW 式中M——按简支梁计算的跨中弯矩设计值； ftm——砌体沿齿缝的弯曲抗拉强度设计值； W——截面抵抗矩，当为矩形截面时W=bh2/6。
应力使墙体出现阶梯形斜裂缝，并在托梁顶部出现水平裂缝。到达 极限状态时，墙梁的受力机构如同一拉杆拱，上图(b)中阴影部分
为拱体，托梁为拉杆。
20.2
(一)无洞口墙梁
(a)受弯破坏 (b)斜拉破坏
(c)斜压破坏 (d)劈裂破坏 (e)局压破坏
20.2
(1)受弯破坏:当托梁的配筋率较低，墙体强度较高时，将由于托梁中钢筋到达屈服， 竖向裂缝①越过界面向墙体迅速延伸(上图(a))，墙梁挠度急剧增大而破坏。 (2)剪切破坏:又分为 ◆斜拉破坏──当墙体高度与其计算跨度之比<0.5且砌体强度较低时， 将发生斜拉破坏(上图(b))，即斜裂缝②一出现很快贯通墙高，墙体丧失承载能 力；
20.2
(三)、荷载计算
(1)使用阶段墙梁上的荷载
(A)承重墙梁 包括两部分荷载：托梁顶面荷载设计值Q1，F1；墙梁顶面荷载设
计值Q2，Q2按下式计算：
Q2=gW+Qi 式中gW——托梁以上各层墙体自重； Qi——墙梁顶面及以上各层楼盖的恒载和活载； 对于墙梁顶面及以上各层的每个集中荷载，不大于该层墙体自 重及楼盖均布荷载总和的20％时，集中荷载可除以计算跨度近似 化为均布荷载，因此墙梁顶面的荷载设计值Q2通常为均布荷载。
h——过梁截面计算高度，取过梁底面以上的墙体高度，但不
大于1/3的过梁净跨；当考虑梁、板传来的荷载时，则按梁、板下 的高度采用。
20.1
(c)旧规范有，新规范未列，仅供参考
为防止过梁因支承处水平灰缝受剪承载力不足，发生支座滑动破坏，
要进行房屋端部的门窗洞口过梁支承处墙体沿水平通缝的受剪承载 力计算：
20.1
§20-2 墙梁
一、概述
• 由支承墙体的钢筋混凝土梁托梁及其以上计算高度范围内的墙体所 组成的组合构件，称为墙梁。 • 按承重情况的不同，划分为非承重墙梁和承重墙梁。非承重墙梁仅 承受墙梁自重(即托梁自重及墙体自重)；承重墙梁除承受自重外， 还承受楼(屋)盖或其他结构传来的荷载。两者都可以做成无洞口墙 梁和有洞口墙梁。
◆斜压破坏──当墙体高度与其计算跨度之比>0.5且砌体强度较高时，
将发生斜压破坏，即支座斜上方斜裂缝间砌体在主压应力作用下的受压破坏， 破坏时斜裂缝③较多(上图(c))，砌体被压碎。这种破坏的承载力较高； ◆劈裂破坏──在集中荷载作用下，在支座至集中力的连线上突然出现 贯穿墙体的斜裂缝④，破坏时承载力较低，称为脆性的劈裂破坏(上图(d))。 (3)局压破坏:当墙体高度与其计算跨度之比较大时，支座处竖向压应力高度集中，砌 体因局部受压承载力不足而发生的破坏(上图(e))。 20.2
(a)跨中正截面受弯承载力计算：
M≤0.85h0fyAs 式中h0——过梁截面的有效高度；
fy——受拉钢筋的强度设计值；
As——受拉钢筋的截面面积。 (b)支座处斜截面受剪承载力计算与砖砌平拱过梁的抗剪计算相同。
20.1
3.钢筋混凝土过梁 应按钢筋混凝土受弯构件计算。 但验算过梁下砌体局部受压承载力时，可不考虑上层荷载的影响，即 Nl≤γfAl
② 挑梁埋入砌体长度l1与挑出长度l之比宜大于1.2；当挑梁上无 砌体时，宜使l1/ l>2 。
20.3
§20-4 墙体构造措施
现浇圈梁的连接构造
现浇圈梁连接构造
20.4
圈梁作用
① 增强房屋的整体性和空间刚度 ② 防止地基不均匀沉降而使墙体开裂 ③ 减少振动作用对房屋产生的不利影响 ④ 与构造柱配合有助于提高砌体结构的抗震性能
第20章 过梁墙梁挑梁及墙体构造措施
§20-1 §20-2 §20-3 §20-4 过梁 墙梁 挑梁 墙体构造措施
§20-1 过梁
一、过梁分类
（1）钢筋混凝土过梁
a.钢筋混凝土过梁 （2）砖砌过梁： 钢筋直径＞5mm，间距120mm，根数＞2，砂浆层厚度≥30mm
① 钢筋砖过梁 ② 砖砌平拱过梁：砂浆≥M5 ③ 砖砌弧拱过梁
Q2 f h
0.25 0.08
bf h
对于非承重墙梁，砌体有足够的局部受压承载力，因而可 不必验算。
20.2
3.施工阶段墙梁的承载力验算 在墙梁的施工阶段，墙体仅作为施加在托梁上的荷载而 不参与承载，故只需对托梁按钢筋混凝土受弯构件进行 施工阶段的受弯、受剪承载力验算。
托梁上的荷载： 1) 托梁自重及本层楼盖的恒荷载； 2) 本层楼盖的施工荷载； 3) 墙体自重，可取高度为l0max/3的墙体自重，开洞时尚应 按洞顶以下实际分布的墙体自重复核。 l0max为各计算跨度的最大值。
20.2
二、简支墙梁的受力性能及其破坏形态
(一)无洞口墙梁
(a)主应力迹线图
(b)受力机构图
20.2
(一)无洞口墙梁
在裂缝出现以前，无洞口墙梁的受力状态有如一墙体和托梁组成
的组合深梁。上图(a)为均布荷载下墙梁的主应力迹线，主压应力 迹线在跨中为拱形分布，将荷载传至支座，托梁位于受拉区。随荷
载增大，托梁中出现竖向裂缝，受压区高度上移。进一步加载主拉
20.2
四、墙梁的构造要求（略） 1.墙梁的材料
2.墙体
3.托梁
4.框支墙梁柱
20.2
§20-3 挑梁
定义：挑梁是埋置于砌体中的悬
挑受力构件。
适用范围：房屋雨篷、阳台和悬
挑楼梯
混凝土挑梁的构造要求：
① 纵向受力钢筋至少应有1/2的钢筋面积伸入梁尾端，且不少于
2φ12；其它钢筋伸入支座的长度不应小于2l1/3 。
20.2
a——洞距，取支座中心至门洞边缘的最近距离；
h——墙体厚度； hf——翼墙厚度； bf——翼墙计算宽度，取窗间墙宽度或横墙间距的2/3，且每边不大 于3.5h和l0/6； Q1、F1——托梁顶面的荷载设计值(包括托梁自重、本层楼盖的恒载 及活载，Q1表示均布荷载，F1表示集中荷载)； Q2——墙梁顶面的荷载设计值(一般为均布荷载，如为集中荷载，通 常可折算为均布荷载)。
(二)有洞口墙梁
跨中开洞墙梁
偏开洞墙梁组合作用示意
20.2
(二)有洞口墙梁
托梁界面上txy分布
主应力轨迹线
偏开洞墙梁应力分布和主应力迹线示意图
20.2
(二)有洞口墙梁
(1)受弯破坏 (2)剪切破坏 (3)局压破坏 对于跨中开洞墙梁，其破坏形态同无洞口墙梁；
对于偏开洞墙梁，其破坏特点与无洞口墙梁有所不同。
1 —翼墙或构造柱影响系数，对单层墙梁取1.0，对多层墙梁，
当
bf h
=3 时取1.3，当
bf h
=7或设构造柱时取1.5；当3 <
bf h
<
7时，按线性插入；
2 —洞口影响系数，无洞口取1.0，多层有洞口墙梁取0.9，单
层有洞口取0.6；
hl —墙梁顶面圈梁截面高度。
20.2
（3）托梁支座上部砌体局部受压承载力
(二)墙梁的计算简图
20.2
单跨墙梁的计算简图中各符号的定义为： l0——墙梁计算跨度，取1.05倍的墙梁净跨或支座中心距离之较小 值； hw——墙体计算高度，取托梁顶面一层层高，当hw>l0时，取 hw=l0； H——托梁以上墙体总高； H0——墙梁计算高度，取H0=0.5hb+hW； hb——托梁截面高度； bh、hh——分别为洞口宽度、高度； aa——有洞口墙梁的较小墙肢宽度(包括翼墙厚度)；
20.2
(B)自承重墙梁
墙梁顶面荷载设计值Q2，即托梁自重和托梁以上墙体自重。 (2)施工阶段托梁上的荷载 (a)托梁自重及本层楼盖的恒载； (b)本层楼盖的施工活载； (c)墙体自重，可取高度为1/3计算跨度的墙体自重，开洞时尚应 按洞顶以下实际分布的墙体自重复核。
20.2
(四) 墙梁承载力计算
20.1
(b)为防止过梁因支座附近受剪承载力不足，发生沿阶梯形斜裂缝破坏需 进行受剪承载力计算： V≤fVbz 式中V——按简支梁计算的支座边缘剪力设计值； fV——砌体的抗剪强度设计值； b——过梁截面宽度； z——过梁截面内力臂，z=I/S，当截面为矩形时，z=2h/3； I、S——过梁截面惯性矩、面积矩；
