B25-8.83/0.981型汽轮机运行规程邹平顶峰热电有限公司第一章设备规范及特性型号:B25-8.83/0.981制造厂:哈尔滨哈汽实业开发总公司一、汽轮机主要技术规范机组型式:高温、高压、单缸、单轴、背压式机组。

额定出力:25MW最大出力:30 MW主汽门前蒸汽额定压力:8.83±0.49MPa。

主汽门前蒸汽额定温度:535+5-10℃。

额定工况排汽压力:0.981 MPa。

额定工况给水温度:215℃。

额定转速:3000r/min。

旋转方向:从汽机端向发电机端看为顺时针。

冷却水温(设计水温):20℃。

最高冷却水温:33℃。

额定排气压力变化范围:0.8~1.6 MPa。

汽耗:7.895KG/KW.h。

级数:1T+10P=11级。

调节方式:高压进汽喷嘴调节。

回热系统:2(高加)+1(除氧器)。

汽轮机转子长度、重量:5.264m,8440Kg。

汽轮机汽缸总重:23200Kg。

额定进汽量 197.39t/h最大进汽量 240t/h二、结构性能及技术参数(1)主机1、B25-8.83/0.981型汽轮机为高压、单缸、单轴、背压式汽轮机。

2、汽轮机采用喷嘴调节,新汽通过主汽阀后,由四根导汽管分别引入调节阀由调节阀控制进入高压缸的蒸汽流量,通流部分共11级,第一级为调节级,其余10级为压力级。

3、汽轮机的汽缸为单缸结构,汽缸采用耐热不锈钢ZG20CrMoV铸件,整个气缸设有水平中分面,用双头螺栓联结,高温区螺栓采用合金钢20CrlMolvTiB,并设有螺栓加热装置,汽缸前部与轴承箱之间采用推拉结构。

4、转子采用整锻转子,材料为合金钢20CrlMolV。

转子的后端采用套装的刚性联轴器与发电机相联,联轴器材料为34CrNi3Mo。

5、喷嘴组采用子午面收缩静叶栅以提高喷嘴效率,前两级隔板采用分流叶栅以减小短导叶片端部损失。

通流部分均采用全三维设计。

所有隔板均为焊接隔板,提高了通流部分的准确度。

全部动叶围带为自带冠,增加汽封齿数,提高了效率。

mw杭汽反动式背压汽轮机运行规程

mw杭汽反动式背压汽轮机运行规程

m w杭汽反动式背压汽轮机运行规程Document number:WTWYT-WYWY-BTGTT-YTTYU-2018GT第二部分汽轮机运行规程目录2岗位职责 (3)6.启机 (7)7运行维护和检查 (9)11.岗位巡检 (18)12.设备操作 (19)1岗位管辖范围锅炉生产出的高温高压的主蒸汽并入主蒸汽母管后再进入汽轮机,在汽轮机中,工作蒸汽先在其喷嘴内进行膨胀,压力降低而速度增大,形成一股高速流,此高速气流推动转子转动,使蒸汽所携带的热能转变为转子转动的机械能,再经联轴器将机械能能传递给发电机转子,带动发电机发电。

在汽轮机中做过功的背压蒸汽首先经过减温器经减温后再进入分汽缸,由分汽缸经用汽管道输送至生产车间等热用户供工艺生产、采暖等用。

蒸汽在热用户放出热量后凝结成水再返回,经补充并经化学处理除去硬度后送回到除氧器,除去水中溶解的氧和二氧化碳,再经给水泵提高压力后送至锅炉。

这样工质(水、汽)就在热力系统中完成了一个循环,重复以上过程,便能在满足生产用汽的同时,连续地生产出电能。

上面的过程是一个以汽定电的过程,当出现汽电负荷不均衡,汽负荷大于电负荷时,投入减温减压器运行,满足热用户汽负荷的需要,此时高温高压蒸汽不经汽轮机作功,直接减温减压后使用。

2岗位职责汽机班长:汽机主操:汽机副操:3流程简图4.工艺控制指标汽轮机型号:NG50/40/25生产厂家:杭州汽轮机股份有限公司给水泵及除氧器工艺参数:5.汽轮机启动前准备与检查注意:汽轮机在下列情况下禁止启动1、转速表及其它主要仪表不正常或失灵;2、任意一种保护装置不动作(静态试验);3、速关阀或调速汽阀卡涩或关闭不灵敏;4、冷油器出口油温低于25℃;5、辅助油泵有故障;6、油箱油位低于下限时;7、盘车时,机组内部有金属摩擦声。

启动前的准备与检查班长接到值长启机命令后,应通知司机、副司机和有关人员,做好机组启动前的准备和检查工作,并填写操作票,经值长审批后方可有效。

背压式汽轮机运行规程

背压式汽轮机运行规程

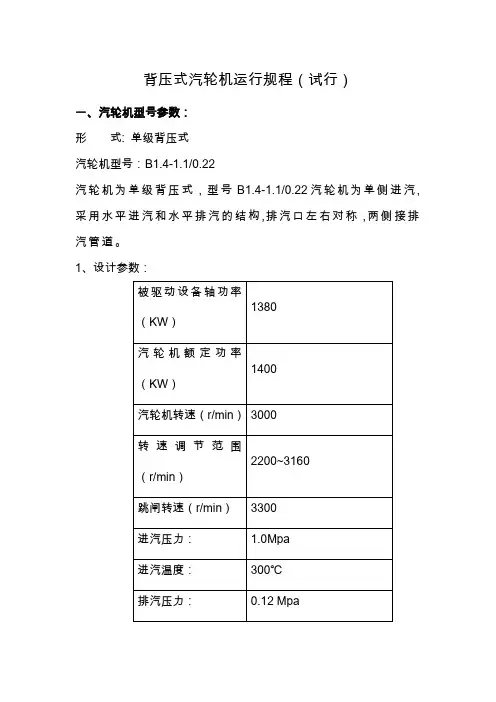

背压式汽轮机运行规程(试行)一、汽轮机型号参数:形式: 单级背压式汽轮机型号:B1.4-1.1/0.22汽轮机为单级背压式,型号B1.4-1.1/0.22汽轮机为单侧进汽,采用水平进汽和水平排汽的结构,排汽口左右对称,两侧接排汽管道。
