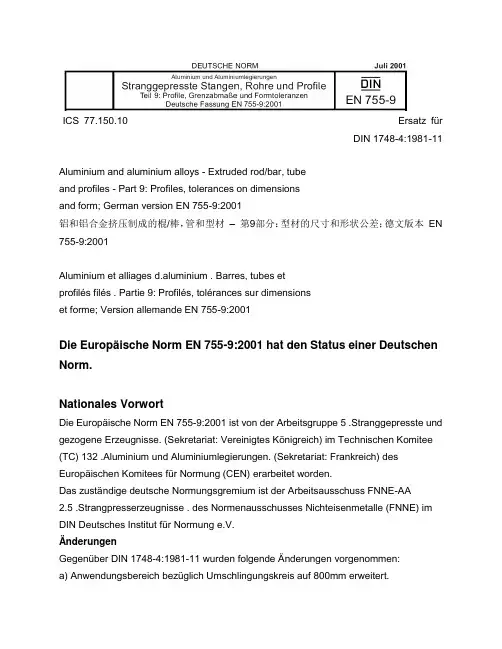

DIN_EN_755-9_CN
ICS 77.150.10 Ersatz fürDIN 1748-4:1981-11Aluminium and aluminium alloys - Extruded rod/bar, tubeand profiles - Part 9: Profiles, tolerances on dimensionsand form; German version EN 755-9:2001铝和铝合金挤压制成的棍/棒，管和型材–第9部分：型材的尺寸和形状公差；德文版本EN 755-9:2001Aluminium et alliages d.aluminium . Barres, tubes etprofilés filés . Partie 9: Profilés, tolérances sur dimensionset forme; Version allemande EN 755-9:2001Die Europäische Norm EN 755-9:2001 hat den Status einer Deutschen Norm.Nationales VorwortDie Europäische Norm EN 755-9:2001 ist von der Arbeitsgruppe 5 .Stranggepresste und gezogene Erzeugnisse. (Sekretariat: Vereinigtes Königreich) im Technischen Komitee (TC) 132 .Aluminium und Aluminiumlegierungen. (Sekretariat: Frankreich) desEuropäischen Komitees für Normung (CEN) erarbeitet worden.Das zuständige deutsche Normungsgremium ist der Arbeitsausschuss FNNE-AA2.5 .Strangpresserzeugnisse . des Normenausschusses Nichteisenmetalle (FNNE) im DIN Deutsches Institut für Normung e.V.ÄnderungenGegenüber DIN 1748-4:1981-11 wurden folgende Änderungen vorgenommen:a) Anwendungsbereich bezüglich Umschlingungskreis auf 800mm erweitert.b) Einführung von 2 Werkstoffgruppen bei Grenzabmaßen für Querschnittsmaße und Wanddicken.c) Festlegung der Grenzabmaße für Querschnittsmaße und Wanddicken in Abhängigkeit vom Umschlingungskreis. Die zusätzliche Abhängigkeit von der kleinsten Wanddicke smin entfällt.d) Aufnahme von Grenzabmaßzuschlägen bei Profilen mit offenen Enden.e) Formtoleranzen für fein gerichtete Profile nicht mehr festgelegt.f) Aufteilung der Linienformtoleranzen von Rundungen in Kontur-Toleranzen undzulässige Abweichungen von Ecken- und Kantenradien.g) Rechtwinkligkeits- und Neigungstoleranzen neu gegliedert.h) Redaktionelle Überarbeitung unter Berücksichtigung europäischer Gesichtspunkte. Frühere AusgabenDIN 1748-4: 1962-05, 1968-12, 1981-11DIN 9711: 1941-11, 1955-09Fortsetzung 14 Seiten ENNormenausschuss Nichteisenmetalle (FNNE) im DIN Deutsches Institut für Normung e.V.Deutsche FassungAluminium und AluminiumlegierungenStranggepresste Stangen, Rohre und ProfileTeil 9: Profile, Grenzabmaße und FormtoleranzenAluminium and aluminium alloys . Extruded rod/bar,tube and profiles . Part 9: Profiles, tolerances ondimensions and formAluminium et alliages d.aluminium . Barres, tubes etprofilés filés . Partie 9: Profilés, tolérances surdimensions et formeDiese Europäische Norm wurde vom CEN am 18. Februar 2001 angenommen.Die CEN-Mitglieder sind gehalten, die CEN/CENELEC-Geschäftsordnung zu erfüllen, in der die Bedingungen festgelegt sind, unter denen dieser Europäischen Norm ohne jede Änderung der Status einer nationalen Norm zu geben ist. Auf dem letzten Stand befindliche Listen dieser nationalen Normen mit ihren bibliographischen Angaben sind beim Management-Zentrum oder bei jedem CEN-Mitglied auf Anfrage erhältlich.Diese Europäische Norm besteht in drei offiziellen Fassungen (Deutsch, Englisch, Französisch). Eine Fassung in einer anderen Sprache, die von einem CEN-Mitglied in eigener Verantwortung durch Übersetzung in seine Landessprache gemacht und dem Management-Zentrum mitgeteilt worden ist, hat den gleichen Status wie die offiziellenFassungen.CEN-Mitglieder sind die nationalen Normungsinstitute von Belgien, Dänemark, Deutschland, Finnland, Frankreich, Griechenland, Irland, Island, Italien, Luxemburg, Niederlande, Norwegen, Österreich, Portugal, Schweden, Schweiz, Spanien, der Tschechischen Republik und dem Vereinigten Königreich.InhaltVorwort 前言 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 Anwendungsbereich 使用范围 . . . . . . . . . . . . . . . . . 32 Werkstoffgruppen 材料分组 . . . . . . . . . . . . . . . . . . . 33 Grenzabmaße 极限偏差 . . . . . . . . . . . . . . . . . . . . . . . 43.1 Querschnittsmaße 横截面尺寸 . . . . . . . . . . . . . . . . . 43.2 Länge 长度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93.3 Rechtwinkligkeit der Schnittenden 截面垂直度. . . . . 94 Formtoleranzen 形状公差 . . . . . . . . . . . . . . . . . . . . . 104.1 Allgemeines 概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . 104.2 Geradheit 直线度 . . . . . . . . . . . . . . . . . . . . . . . . . . . .104.3 Konvexität - Konkavität 凹凸性 . . . . . . . . . . . . . . . . . 104.4 Kontur 断面轮廓 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114.5 Verwindung 扭曲 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124.6 Neigung 倾斜度. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134.7 Ecken- und Kantenradien 角和边的弧度. . . . . . . . . . . 14VorwortDiese Europäische Norm wurde vom Technischen Komitee CEN/TC 132 …Aluminium und Aluminiumlegierungen“ erarbeitet, dessen Sekretariat vom AFNOR gehalten wird.Diese Europäische Norm muss den Status einer nationalen Norm erhalten, entweder durch Veröffentlichung eines identischen Textes oder durch Anerkennung bis Oktober 2001, und etwaige entgegenstehende nationale Normen müssen bis Oktober 2001zurückgezogen werden.Im Rahmen seines Arbeitsprogramms hat das Technische Komitee CEN/TC 132 die CEN/TC 132/WG 5 …Stranggepresste und gezogene Erzeugnisse“ mit der Ausarbeitung der folgenden Norm beauftragt:EN 755-9, Aluminium und Aluminiumlegierungen - Stranggepresste Stangen, Rohre und Profile - Teil 9: Profile, Grenzabmaße und Formtoleranzen.型材的极限偏差和形状公差Diese Norm ist Teil einer Reihe von neun Normen. Die anderen Normen lauten wie folgt: 本标准是一系列九个标准之一，其他的标准如下：EN 755-1, Aluminium und Aluminiumlegierungen - Stranggepresste Stangen, Rohre und Profile - Teil 1: Technische Lieferbedingungen. 发货技术条件EN 755-2, Aluminium und Aluminiumlegierungen - Stranggepresste Stangen, Rohre und Profile - Teil 2: Mechanische Eigenschaften. 机械特性EN 755-3, Aluminium und Aluminiumlegierungen - Stranggepresste Stangen, Rohre und Profile - Teil 3: Rundstangen, Grenzabmaße und Formtoleranzen. 圆杆的极限偏差和形状公差EN 755-4, Aluminium und Aluminiumlegierungen - Stranggepresste Stangen, Rohre und Profile - Teil 4: Vierkantstangen, Grenzabmaße und Formtoleranzen. 四边形杆的极限偏差和形状公差EN 755-5, Aluminium und Aluminiumlegierungen - Stranggepresste Stangen, Rohre und Profile - Teil 5: Rechteckstangen, Grenzabmaße und Formtoleranzen. 矩形杆的极限偏差和形状公差EN 755-6, Aluminium und Aluminiumlegierungen - Stranggepresste Stangen, Rohre und Profile - Teil 6: Sechskantstangen, Grenzabmaße und Formtoleranzen. 六边形杆的极限偏差和形状公差EN 755-7, Aluminium und Aluminiumlegierungen - Stranggepresste Stangen, Rohre und Profile - Teil 7: Nahtlose Rohre, Grenzabmaße und Formtoleranzen. 无缝管的极限偏差和形状公差EN 755-8, Aluminium und Aluminiumlegierungen - Stranggepresste Stangen, Rohre und Profile - Teil 8: Mit Kammerwerkzeug stranggepresste Rohre, Grenzabmaße und Formtoleranzen. 型腔模具挤压管材的极限偏差和形状公差Entsprechend der CEN/CENELEC-Geschäftsordnung sind die nationalen Normungsinstitute der folgenden Länder gehalten, diese Europäische Norm zuübernehmen: Belgien, Dänemark, Deutschland, Finnland, Frankreich, Griechenland, Irland, Island, Italien, Luxemburg, Niederlande, Norwegen, Österreich, Portugal, Schweden, Schweiz, Spanien, die Tschechische Republik und das VereinigteKönigreich.1 Anwendungsbereich 使用范围Dieser Teil von EN 755 legt die Grenzabmaße und Formtoleranzen für stranggepresste Profile aus Aluminium und Aluminiumlegierungen fest, deren Querschnitt in einem Umschlingungskreis mit einem Durchmesser von maximal 800mm enthalten ist (siehe Bild 1).EN 755标准确定的是由铝和铝合金制造而成，横截面在最大为800mm外接圆（参见图1）中的挤压型材的极限偏差和形状公差。
DIN EN 755-2 铝合金挤压棒、型、带机械性能
— AlCuMg1 AlCuMg2
— AlMnCu
— 3.1325 3.1355
— 3.0517
14 EN AW-3103 EN AW-Al Mn1 15 EN AW-5005 EN AW-Al Mg1(B) 16 EN AW-5005 A EN AW-Al Mg1(C) 17 EN AW-5019 EN AW-Al Mg5 18 EN AW-5051 A EN AW-Al Mg2(B)
为了便于使用该标准，做好由 DIN标准DEN 标准的转换工作，特将欧洲标 准中的材料标记与 DIN 标准中使用的材料缩写符号和材料号码一一作了对 照(见德文附录)
修订：
同DIN 1746-1：1987-01，DIN 1747-01:1983-02 和 DIN 1748-1：1983-02比较，
作了如下修改：
DIN 1746-1：1963-06，1968-12，1976-12，1987-01
DIN 1747：1938-09，1948-03，1951-12，1959-06，1960-07
DIN 1747-1：1963-06，1968-12，1977-01，1983-02
DIN 1748：1938-09，1952-01，1959-06
AlMg2Mn0.3 Al Mg2.5 — AlMg2.7Mn Al Mg3
3.3525 3.3523
— 3.3537 3.3535
24 EN AW-5083 EN AW-Al Mg4.5Mn0.7 25 EN AW-5086 EN AW-Al Mg4 26 EN AW-6101 A EN AW-EAlMgSi(A) 27 EN AW-6101 B EN AW-EAlMgSi(B) 28 EN AW-6005 EN AW-Al SiMg
DIN 755-9
DEUTSCHE NORM Juli2001Aluminium und Aluminiumlegierungen Stranggepresste Stangen,Rohre und Profile Teil9:Profile,Grenzabmaße und FormtoleranzenDeutsche Fassung EN755-9:2001D EN755-9ICS77.150.10Aluminium and aluminium alloys Extruded rod/bar,tube and profiles Part9:Profiles,tolerances on dimensions and form;German version EN755-9:2001Aluminium et alliages d aluminium Barres,tubes et profilés filés Partie9:Profilés,tolérances sur dimensions et forme;Version allemande EN755-9:2001Ersatz fürDIN1748-4:1981-11Die Europäische Norm EN755-9:2001hat den Status einer Deutschen Norm.Nationales VorwortDie Europäische Norm EN755-9:2001ist von der Arbeitsgruppe5 Stranggepresste und gezogene Erzeugnisse (Sekretariat:Vereinigtes Königreich)im Technischen Komitee(TC)132 Aluminium und Aluminiumlegierungen (Sekretariat:Frankreich)des Europäischen Komitees für Normung(CEN) erarbeitet worden.Das zuständige deutsche Normungsgremium ist der Arbeitsausschuss FNNE-AA2.5 Strangpress-erzeugnisse des Normenausschusses Nichteisenmetalle(FNNE)im DIN Deutsches Institut für Normung e.V.ÄnderungenGegenüber DIN1748-4:1981-11wurden folgendeÄnderungen vorgenommen:a)Anwendungsbereich bezüglich Umschlingungskreis auf800mm erweitert.b)Einführung von2Werkstoffgruppen bei Grenzabmaßen für Querschnittsmaße und Wanddicken.c)Festlegung der Grenzabmaße für Querschnittsmaße und Wanddicken in Abhängigkeit vom Um-schlingungskreis.Die zusätzliche Abhängigkeit von der kleinsten Wanddicke s min entfällt.d)Aufnahme von Grenzabmaßzuschlägen bei Profilen mit offenen Enden.e)Formtoleranzen für fein gerichtete Profile nicht mehr festgelegt.f)Aufteilung der Linienformtoleranzen von Rundungen in Kontur-Toleranzen und zulässige Abwei-chungen von Ecken-und Kantenradien.g)Rechtwinkligkeits-und Neigungstoleranzen neu gegliedert.h)RedaktionelleÜberarbeitung unter Berücksichtigung europäischer Gesichtspunkte.Frühere AusgabenDIN1748-4:1962-05,1968-12,1981-11DIN9711:1941-11,1955-09Fortsetzung14Seiten EN Normenausschuss Nichteisenmetalle(FNNE)im DIN Deutsches Institut für Normung e.V.nur mit Genehmigung des DIN Deutsches Institut für Normung e.V.,Berlin,gestattet.Alleinverkauf der Normen durch Beuth Verlag GmbH,10772BerlinPreisgr.09Vertr.-Nr.2309EUROPÄISCHE NORM EUROPEAN STANDARD NORME EUROPÉENNE EN755-9 April2001ICS77.150.10Deutsche FassungAluminium und AluminiumlegierungenStranggepresste Stangen,Rohre und ProfileTeil9:Profile,Grenzabmaße und FormtoleranzenAluminium and aluminium alloys Extruded rod/bar, tube and profiles Part9:Profiles,tolerances ondimensions and form Aluminium et alliages d aluminium Barres,tubes et profilés filés Partie9:Profilés,tolérances surdimensions et formeDiese Europäische Norm wurde vom CEN am18.Februar2001angenommen.Die CEN-Mitglieder sind gehalten,die CEN/CENELEC-Geschäftsordnung zu erfüllen,in der die Bedingungen festgelegt sind,unter denen dieser Europäischen Norm ohne jedeÄnderung der Status einer nationalen Norm zu geben ist.Auf dem letzten Stand befindliche Listen dieser nationalen Normen mit ihren bibliographischen Angaben sind beim Management-Zentrum oder bei jedem CEN-Mitglied auf Anfrage erhältlich.Diese Europäische Norm besteht in drei offiziellen Fassungen(Deutsch,Englisch,Französisch).Eine Fassung in einer anderen Sprache,die von einem CEN-Mitglied in eigener Verantwortung durchÜbersetzung in seine Landessprache gemacht und dem Management-Zentrum mitgeteilt worden ist,hat den gleichen Status wie die offiziellen Fassungen. CEN-Mitglieder sind die nationalen Normungsinstitute von Belgien,Dänemark,Deutschland,Finnland,Frankreich, Griechenland,Irland,Island,Italien,Luxemburg,Niederlande,Norwegen,Österreich,Portugal,Schweden,Schweiz, Spanien,der Tschechischen Republik und dem Vereinigten Königreich.REUROPÄISCHES KOMITEE FÜR NORMUNGEUROPEAN COMMITTEE FOR STANDARDIZATIONCOMITÉEUROPÉEN DE NORMALISATIONManagement-Zentrum:rue de Stassart,36B-1050Brüssel©2001CEN Alle Rechte der Verwertung,gleich in welcher Form und in welchem Verfahren,sind weltweit den nationalen Mitgliedern von CEN vorbehalten.Ref.-Nr.EN755-9:2001DInhaltSeiteSeiteVorwort .............................21Anwendungsbereich (32)Werkstoffgruppen .................33Grenzabmaße .....................43.1Querschnittsmaße .................43.2Länge ...........................93.3Rechtwinkligkeit der Schnittenden ....94Formtoleranzen ...................104.1Allgemeines ......................104.2Geradheit ........................104.3Konvexität Konkavität ............104.4Kontur ..........................114.5Verwindung ......................124.6Neigung .........................134.7Ecken-und Kantenradien .. (14)VorwortDiese Europäische Norm wurde vom Technischen Komitee CEN/TC 132 Aluminium und Aluminium-legierungen erarbeitet,dessen Sekretariat vom AFNOR gehalten wird.Diese Europäische Norm muss den Status einer nationalen Norm erhalten,entweder durch Veröffentli-chung eines identischen Textes oder durch Anerkennung bis Oktober 2001,und etwaige entgegenste-hende nationale Normen müssen bis Oktober 2001zurückgezogen werden.Im Rahmen seines Arbeitsprogramms hat das Technische Komitee CEN/TC 132die CEN/TC 132/WG 5 Stranggepresste und gezogene Erzeugnisse mit der Ausarbeitung der folgenden Norm beauftragt:EN 755-9,Aluminium und Aluminiumlegierungen Stranggepresste Stangen,Rohre und Profile Teil 9:Profile,Grenzabmaße und Formtoleranzen.Diese Norm ist Teil einer Reihe von neun Normen.Die anderen Normen lauten wie folgt:EN 755-1,Aluminium und Aluminiumlegierungen Stranggepresste Stangen,Rohre und Profile Teil 1:Technische Lieferbedingungen.EN 755-2,Aluminium und Aluminiumlegierungen Stranggepresste Stangen,Rohre und Profile Teil 2:Mechanische Eigenschaften.EN 755-3,Aluminium und Aluminiumlegierungen Stranggepresste Stangen,Rohre und Profile Teil 3:Rundstangen,Grenzabmaße und Formtoleranzen.EN 755-4,Aluminium und Aluminiumlegierungen Stranggepresste Stangen,Rohre und Profile Teil 4:Vierkantstangen,Grenzabmaße und Formtoleranzen.EN 755-5,Aluminium und Aluminiumlegierungen Stranggepresste Stangen,Rohre und Profile Teil 5:Rechteckstangen,Grenzabmaße und Formtoleranzen.EN 755-6,Aluminium und Aluminiumlegierungen Stranggepresste Stangen,Rohre und Profile Teil 6:Sechskantstangen,Grenzabmaße und Formtoleranzen.EN 755-7,Aluminium und Aluminiumlegierungen Stranggepresste Stangen,Rohre und Profile Teil 7:Nahtlose Rohre,Grenzabmaße und Formtoleranzen.EN 755-8,Aluminium und Aluminiumlegierungen Stranggepresste Stangen,Rohre und Profile Teil 8:Mit Kammerwerkzeug stranggepresste Rohre,Grenzabmaße und Formtoleranzen.Entsprechend der CEN/CENELEC-Geschäftsordnung sind die nationalen Normungsinstitute der folgenden Länder gehalten,diese Europäische Norm zu übernehmen:Belgien,Dänemark,Deutschland,Finnland,Frankreich,Griechenland,Irland,Island,Italien,Luxemburg,Niederlande,Norwegen,Österreich,Portugal,Schweden,Schweiz,Spanien,die Tschechische Republik und das Vereinigte Königreich.Seite 2EN 755-9:20011AnwendungsbereichDieser Teil von EN 755legt die Grenzabmaße und Formtoleranzen für stranggepresste Profile aus Alu-minium und Aluminiumlegierungen fest,deren Querschnitt in einem Umschlingungskreis mit einem Durchmesser von maximal 800mm enthalten ist (siehe Bild 1).Diese Norm gilt nur für stranggepresste Profile für allgemeine Anwendungen.Die Grenzabmaße in dieser Norm gelten nur für die Maße,die wirklich gemessen werden können.ANMERKUNG Einige in der vorliegenden Norm aufgeführte Produkte können Gegenstand von einem Patent oder Patentanmeldungen sein.Ihre Auflistung in dieser Norm bedeutet aber keinesfalls,dass dadurch eine Lizenzübertra-gung unter diesem Patentrecht erfolgt.CEN/TC 132bekräftigt seine Vorgehensweise,dass in dem Fall,wenn ein Patentinhaber sich weigert,für genormte Produkte Lizenzen unter angemessenen und nicht diskriminierenden Bedingungen zu erteilen,dieses Produkt aus der entsprechenden Norm entfernt werden muss.2WerkstoffgruppenFür die Anwendung dieser Europäischen Norm sind die Werkstoffe in zwei Gruppen eingeteilt,entspre-chend dem Schwierigkeitsgrad der Herstellung der Erzeugnisse.Die Einteilung der am häufigsten für allgemeine Anwendungen eingesetzten Werkstoffe in die Gruppe I und Gruppe II ist in Tabelle 1angegeben.Die Eingruppierung von anderen Werkstoffen muss zwischen Lieferer und Kunden vereinbart werden.Seite 3EN 755-9:2001Tabelle 1 WerkstoffgruppenGruppe IEN AW-1050A,EN AW-1070A,EN AW-1200,EN AW-1350EN AW-3003,EN AW-3103EN AW-5005,EN AW-5005AEN AW-6101A,EN AW-6101B,EN AW-6005,EN AW-6005A,EN AW-6106,EN AW-6008,EN AW-6060,EN AW-6063,EN AW-6063A,EN AW-6463Gruppe IIEN AW-2007,EN AW-2011,EN AW-2011A,EN AW-2014,EN AW-2014A,EN AW-2017A,EN AW-2024,EN AW-2030EN AW-5019a ,EN AW-5051A,EN AW-5251,EN AW-5052,EN AW-5154A,EN AW-5454,EN AW-5754,EN AW-5083,EN AW-5086EN AW-6012,EN AW-6018,EN AW-6351,EN AW-6061,EN AW-6261,EN AW-6262,EN AW-6081,EN AW-6082EN AW-7003,EN AW-7005,EN AW-7020,EN AW-7022,EN AW-7049A,EN AW-7075aEN AW-5019ist die neue Bezeichnung für EN AW-5056A.Bild 1 UmschlingungskreisMaße in Millimeter3Grenzabmaße3.1Querschnittsmaße3.1.1AllgemeinesDie Grenzabmaße für die nachstehenden Maße (siehe Bild 2)sind in den entsprechenden Tabellen 2bis 8festgelegt.A :Wanddicken,mit Ausnahme jener,welche die Hohlräume der Hohlprofile umschließen ;B :Wanddicken,die Hohlräume von Hohlprofilen umschließen,außer Wanddicken zwischen zwei Hohl-räumen ;C :Wanddicken zwischen zwei Hohlräumen von Hohlprofilen ;E :Länge des kürzeren Schenkels von Profilen mit offenen Enden ;H :alle Maße außer Wanddicke.3.1.2Grenzabmaße für andere Maße als WanddickenDie Grenzabmaße müssen den in den Tabellen 2und 3festgelegten entsprechen.Bei Profilen mit offe-nen Enden (siehe Bilder 3und 4und die entsprechenden Beispiele)müssen die Grenzabmaße aus Tabelle 4den Grenzabmaßen aus den Tabellen 2und 3für das MaßH über offene Enden zuaddiert werden,um die Grenzabmaße für die Öffnung zwischen zwei beliebigen gegenüberliegenden Punkten zu berechnen.Seite 4EN755-9:2001Bild 2 Definition der Maße A ,B ,C ,E ,HSeite5EN755-9:2001 Tabelle2 Grenzabmaße für Querschnittsmaße von Voll-und Hohlprofilen Werkstoffgruppe IMaße in Millimeter MaßH Grenzabmaße für H bei Umschlingungskreis CD a büber bis CD k100100<CD k200200<CD k300300<CD k500500<CD k800 10±0,25±0,30±0,35±0,40±0,501025±0,30±0,40±0,50±0,60±0,702550±0,50±0,60±0,80±0,90±1,050100±0,70±0,90±1,1±1,3±1,5100150 ±1,1±1,3±1,5±1,7150200 ±1,3±1,5±1,8±2,0200300 ±1,7±2,1±2,4300450 ±2,8±3,0450600 ±3,8±4,2600800 ±5,0a Diese Grenzabmaße gelten nicht für die Werkstoffzustände O und Tx510.Für diese Werkstoffzustände müssendie Grenzabmaße zwischen Lieferer und Kunden vereinbart werden.b Bei Profilen mit offenen Enden,siehe Bilder3und4,müssen die Grenzabmaße für H im Bereich der offenenEnden um die in Tabelle4festgelegten Werte erhöht werden.Tabelle3 Grenzabmaße für Querschnittsmaße von Voll-und Hohlprofilen Werkstoffgruppe IIMaße in Millimeter MaßH Grenzabmaße für H bei Umschlingungskreis CD a büber bis CD k100100<CD k200200<CD k300300<CD k500500<CD k800 10±0,40±0,50±0,55±0,60±0,701025±0,50±0,70±0,80±0,90±1,12550±0,80±0,90±1,0±1,2±1,350100±1,0±1,2±1,3±1,6±1,8100150 ±1,5±1,7±1,8±2,0150200 ±1,9±2,2±2,4±2,7200300 ±2,5±2,8±3,1300450 ±3,5±3,8450600 ±4,5±5,0600800 ±6,0a Diese Grenzabmaße gelten nicht für die Werkstoffzustände O und Tx510.Für diese Werkstoffzustände müssendie Grenzabmaße zwischen Lieferer und Kunden vereinbart werden.b Bei Profilen mit offenen Enden,siehe Bilder3und4,müssen die Grenzabmaße für H im Bereich der offenenEnden um die in Tabelle4festgelegten Werte erhöht werden.Die Bilder 3und 4zeigen offene Enden bei Hohl-und Vollprofilen.Die Bestimmung der Grenzabmaße für das QuerschnittsmaßH wird in den folgenden Beispielen 1und 2rechnerisch dargelegt.Beispiele der Grenzabmaßberechnung an Profilen mit offenen Enden:BEISPIEL 1MaßH :20mm MaßE :100mmUmschlingungskreis CD 100mm bis 200mm Werkstoffgruppe IDas Grenzabmaßfür H nach Tabelle 2ist ±0Y 40mm ;plus Zuschlag zu den Grenzabmaßen nach Tabelle 4von ±0Y 60mm ;Gesamtgrenzabmaßfür H =±1,0mmBEISPIEL 2MaßH :40mm MaßE :50mmUmschlingungskreis CD 100mm bis 200mm Werkstoffgruppe IIDas Grenzabmaßfür H nach Tabelle 3ist ±0Y 90mm ;plus Grenzabmaßzuschlag nach Tabelle 4von ±0,40mm ;Gesamtgrenzabmaßfür H =±1,3mmSeite 6EN 755-9:2001Tabelle 4 Zuschläge zu den Grenzabmaßen für QuerschnittsmaßH von Voll-und Hohlprofilenmit offenen Enden der Werkstoffgruppen I und IIMaße in MillimeterMaßEZuschläge zu den Grenzabmaßen für H in den Tabellen 2und 3fürMaße an den Enden von Profilen mit offenen Endenüber bis 20 2030±0,153040±0,254060±0,406080±0,5080100±0,60100125±0,80125150±1,0150180±1,2180210±1,4210250±1,6250±1,8Bild 3 Hohlprofil mit offenen Enden3.1.3Grenzabmaße für Wanddicken bei Voll-und HohlprofilenDie Grenzabmaße für Wanddicken bei Voll-und Hohlprofilen müssen den in den Tabellen 5,6,7und 8festgelegten entsprechen.Seite 7EN755-9:2001Tabelle 5 Grenzabmaße der Wanddicken bei Profilen mit einem Umschlingungskreisbis 300mm Werkstoffgruppe IMaße in Millimeter Nennwand-dicke A ,B oder C Grenzabmaße der WanddickeWanddicke A UmschlingungskreisWanddicke B a UmschlingungskreisWanddicke C Umschlingungskreisüber bis CD k 100100<CD k 300CD k 100100<CD k 300CD k 100100<CD k 300 1,5±0,15±0,20±0,20±0,30±0,25±0,351,53±0,15±0,25±0,25±0,40±0,30±0,5036±0,20±0,30±0,40±0,60±0,50±0,75610±0,25±0,35±0,60±0,80±0,75±1,01015±0,30±0,40±0,80±1,0±1,0±1,21520±0,35±0,45±1,2±1,5±1,5±1,92030±0,40±0,50±1,5±1,8±1,9±2,23040±0,45±0,60 ±2,0 ±2,54050±0,70aBei nahtlosen Hohlprofilen gelten die Grenzabmaße der Wanddicke C .Seite8EN755-9:2001Tabelle6 Grenzabmaße der Wanddicken bei Profilen mit einem Umschlingungskreisüber300mm Werkstoffgruppe IMaße in MillimeterNennwanddicke A,B oder CGrenzabmaße der WanddickeWanddicke AUmschlingungskreisWanddicke B aUmschlingungskreisWanddicke CUmschlingungskreisüber bis300<CDk500500<CDk800300<CDk500500<CDk800300<CDk500500<CDk8001,5±0,25 1,53±0,35±0,40±0,60±0,80±0,75±1,0 36±0,40±0,50±0,80±1,0±1,0±1,2 610±0,45±0,55±1,0±1,2±1,2±1,5 1015±0,50±0,60±1,2±1,5±1,5±1,9 1520±0,55±0,65±1,7±2,0±2,0±2,5 2030±0,60±0,70±2,0±2,5±2,5±3,0 3040±0,70±0,80±2,2±2,7±2,7±3,3 4050±0,80±0,90a Bei nahtlosen Hohlprofilen gelten die Grenzabmaße der Wanddicke C.Tabelle7 Grenzabmaße der Wanddicken bei Profilen mit einem Umschlingungskreisbis300mm Werkstoffgruppe IIMaße in MillimeterNennwanddicke A,B oder CGrenzabmaße der WanddickeWanddicke AUmschlingungskreisWanddicke B aUmschlingungskreisWanddicke CUmschlingungskreisüber bis CD k100100<CDk300CD k100100<CDk300CD k100100<CDk3001,5±0,20±0,25±0,30±0,40±0,35±0,50 1,53±0,25±0,30±0,35±0,50±0,45±0,65 36±0,30±0,35±0,55±0,70±0,60±0,90 610±0,35±0,45±0,75±1,0±1,0±1,3 1015±0,40±0,50±1,0±1,3±1,3±1,7 1520±0,45±0,55±1,5±1,8±1,9±2,2 2030±0,50±0,60±1,8±2,2±2,2±2,7 3040±0,60±0,70 ±2,5 4050 ±0,80 a Bei nahtlosen Hohlprofilen gelten die Grenzabmaße der Wanddicke C.3.2LängeSollen Festlängen geliefert werden,so müssen diese in der Bestellung angegeben werden.Die Grenz-abmaße für Festlängen müssen den in Tabelle 9angegebenen entsprechen.Wird in der Bestellung keine Festlänge angegeben,dürfen die Profile in Herstelllängen geliefert werden.Die Länge und die Grenzabmaße für die Herstelllängen müssen zwischen Lieferer und Kunden verein-bart werden.3.3Rechtwinkligkeit der SchnittendenBei den Fest-und Herstelllängen darf die Abweichung der Rechtwinkligkeit des Schnittes nicht größer als die Hälfte des in Tabelle 9angegebenen Toleranzbereiches für die Festlänge sein,z.B.bei Grenzab-maßen für die Festlänge von +100mm muss die zulässige Abweichung von der Rechtwinkligkeit des Schnittes 5mm betragen.Seite 9EN 755-9:2001Tabelle 8 Grenzabmaße der Wanddicken bei Profilen mit einem Umschlingungskreisüber 300mm Werkstoffgruppe IIMaße in Millimeter Nennwanddicke A ,B oder C Grenzabmaße der WanddickeWanddicke A Umschlingungskreis Wanddicke B a Umschlingungskreis Wanddicke C Umschlingungskreis über bis 300<CD k 500500<CD k 800300<CD k 500500<CD k 800300<CD k 500500<CD k 8001,5±0,35 1,53±0,45±0,50±0,70±0,90±0,90±1,236±0,60±0,60±0,90±1,0±1,2±1,3610±0,65±0,70±1,2±1,5±1,5±1,91015±0,70±0,80±1,5±1,8±1,9±2,31520±0,75±0,85±2,0±2,5±2,5±3,12030±0,80±0,90±2,5±3,0±3,1±3,73040±0,90±1,0±3,0±3,2 4050±1,0±1,1aBei nahtlosen Hohlprofilen gelten die Grenzabmaße der Wanddicke C .Tabelle 9 Grenzabmaße für FestlängenMaße in MillimeterDurchmesser desUmschlingungskreises CDGrenzabmaße für Festlängen L über bis L k 20002000<L k 50005000<L k 1000010000<L k 1500015000<L k 25000100+50+70+100+160+220100200+70+90+120+180+240200450+80+110+140+200+280450800+90+140+160+220+3004Formtoleranzen4.1AllgemeinesDie Formtoleranzen für die Werkstoffzustände O und Tx510müssen zwischen Kunden und Lieferer ver-einbart werden.4.2GeradheitDie Geradheitsabweichungen h s und h t müssen,wie in Bild 5gezeigt,gemessen werden,indem das Profil auf eine horizontale Richtplatte gelegt wird,so dass die Masse des Profils die Abweichung reduziert.Die Geradheitsabweichung h t darf 1,5mm je Meter Länge nicht überschreiten.Örtliche Geradheitsabwei-chungen h s dürfen 0,6mm je 300mm Länge nicht überschreiten.4.3Konvexität KonkavitätDie Konvexität Konkavität muss,wie in Bild 6gezeigt,gemessen werden.Die zulässigen Abweichun-gen von der Konvexität Konkavität für Voll-und Hohlprofile müssen den in Tabelle 10in Abhängigkeit von der Breite W und Dicke t des Profils angegebenen entsprechen.Legende 1Richtplatte 2LinealBild 5 Messung derGeradheitsabweichungenLegende 1RichtplatteBild 6 Messung der Konvexität KonkavitätBei Voll-und Hohlprofilen mit einer Breite W von mindestens 150mm darf die örtliche Abweichung F 1nicht größer als 0,7mm für jede 100mm der Breite W 1sein.4.4KonturBei Profilen mit gewölbtem Querschnitt darf die Abweichung von der theoretischen exakten Linie auf der Zeichnung in jedem Punkt der Wölbung die entsprechende,in Tabelle 11angegebene Toleranz C nicht überschreiten.Unter Beachtung aller Punkte der Wölbung muss der Toleranzbereich definiert werden als Bereich zwischen zwei tangentiellen Hüllkurven zu allen Kreisen mit dem Durchmesser C,deren Mit-telpunkte auf der theoretischen exakten Linie liegen,wie in Bild 7[a und b]gezeigt.Tabelle 10 Toleranzen für Konvexität KonkavitätMaße in MillimeterBreite WZulässige Abweichung F Hohlprofile aVollprofile über bis Wanddicke t k 5Wanddicke t >5300,300,200,2030600,400,300,30601000,600,400,401001500,900,600,601502001,20,800,802003001,81,21,23004002,41,61,64005003,02,02,05006003,62,42,46008004,03,03,0aWenn das Profil im Messbereich unterschiedliche Wanddicken aufweist,muss die dünnste Wanddicke berück-sichtigt werden.Bild 7 Definition der Kontur-ToleranzenANMERKUNG Die Kontur-Toleranzen können geprüft werden,indem ein Profilabschnitt auf eine Zeichnung mit einem Maßstab von 1:1gelegt wird,wobei die Kontur-Toleranzen auf der Zeichnung eingezeichnet sind.Ein ande-res empfohlenes Verfahren ist der Einsatz geeigneter Lehren (min./max.).4.5VerwindungDie Verwindung T muss,wie in Bild 8gezeigt,gemessen werden,indem das Profil auf eine horizontale Richtplatte gelegt wird,so dass seine Masse die Abweichung reduziert.Der größte Abstand der Unter-seite des Profils von der horizontalen Richtplatte an einem beliebigen Punkt der Länge muss gemessen werden.Die Toleranzen müssen den in Tabelle 12in Abhängigkeit von der Breite W und der Länge L des Profils angegebenen entsprechen.Tabelle 11 Kontur-ToleranzenMaße in MillimeterBreite W der KonturKontur-Toleranzen =Durchmesser Cdes Toleranzkreisesüber bis 300,3030600,5060900,70901201,01201501,21502001,52002502,02503002,53004003,04005003,55008004,04.6NeigungDie Abweichung von einem festgelegten Winkel muss,wie in den Bildern 9und 10gezeigt,gemessen werden.Die Rechtwinkligkeitstoleranzen für rechte Winkel müssen den in Tabelle 13festgelegten entsprechen,in Abhängigkeit von der Breite W des Profils.Die maximal zulässige Abweichung a von einem nicht rechten Winkel muss ±1°betragen.Bei Schenkeln mit ungleicher Länge muss die Neigungstoleranz für die kürzere Seite gelten,d.h.,die Messung erfolgt von der längeren Seite aus.Tabelle 12 VerwindungstoleranzenMaße in MillimeterBreite WVerwindungstoleranz T für eine Länge Lgesamte Profillänge Lüber bis je 1000mm derLänge aüber 1000bis 6000über 6000301,22,53,030501,53,04,0501002,03,55,01002002,55,07,02003002,56,08,03004503,08,01,5×L (L in Meter)4506003,59,56008004,010,0aVerwindungstoleranzen für Längen kleiner als 1000mm müssen zwischen Kunden und Lieferer vereinbart werden.Tabelle 13 Rechtwinkligkeitstoleranzen für rechte WinkelMaße in MillimeterBreite WMaximal zulässige Abweichung Zvon einem rechten Winkelüber bis 300,430500,750801,0801201,41201802,01802402,62403003,13004003,54.7Ecken-und KantenradienSofern keine anderslautende Angabe in der Zeichnung erfolgt,dürfen scharfe Ecken und Kanten leicht abgerundet werden.Die maximal zulässigen Ecken-und Kantenradien müssen den in Tabelle 14ange-gebenen entsprechen.Für einen festgelegten Ecken-oder Kantenradius müssen die maximal zulässigen Abweichungen von diesem Radius den in Tabelle 15angegebenen entsprechen.Bild 9 Messung der Abweichung vomrechtenWinkel Bild 10 Messung der Abweichung vomWinkel bei nicht rechten WinkelnTabelle 14 Maximal zulässige Ecken-und KantenradienMaße in MillimeterWanddicke A ,B oderC aMaximal zulässiger RadiusWerkstoffgruppe IWerkstoffgruppe II bk 50,60,8>51,01,5a Wo unterschiedliche Wanddicken zusammentreffen,ist für den maximal zulässigen Radius in der Übergangszone die größere Wanddicke maßgebend.bDiese Toleranzen gelten nur für Werkstoffe der Serie 6xxx der Gruppe II .Die maximal zulässigen Radien für alle anderen Werkstoffe der Gruppe II müssen zwischen Lieferer und Kunden vereinbart werden.Tabelle 15 Maximal zulässige Abweichungen von festgelegten Ecken-oder KantenradienNennradiusMaximal zulässige Abweichung vom Nennradiusmm k 5±0,5mm >5±10%。
DIN EN 755-3-2008 铝和铝合金.挤压竿材棒材、管材和型材.第3部分圆形棒材.尺寸和形状公差 德文
Juni 2008DEUTSCHE NORMNormenausschuss Nichteisenmetalle (FNNE) im DINPreisgruppe 7DIN Deutsches Institut für Normung e.V. · Jede Art der Vervielfältigung, auch auszugsweise, nur mit Genehmigung des DIN Deutsches Institut für Normung e.V., Berlin, gestattet.ICS 77.150.10!$IÄt"www.din.de DDIN EN 755-3Aluminium und Aluminiumlegierungen –Stranggepresste Stangen, Rohre und Profile –Teil 3: Rundstangen, Grenzabmaße und Formtoleranzen;Deutsche Fassung EN 755-3:2008Aluminium and aluminium alloys –Extruded rod/bar, tube and profiles –Part 3: Round bars, tolerances on dimensions and form;German version EN 755-3:2008Aluminium et alliages d’aluminium –Barres, tubes et profilés filés –Partie 3: Barres rondes, tolérances sur dimensions et forme;Version allemande EN 755-3:2008©Alleinverkauf der Normen durch Beuth Verlag GmbH, 10772 BerlinErsatz fürDIN EN 755-3:1995-08www.beuth.deGesamtumfang 10 SeitenDIN EN 755-3:2008-06Nationales VorwortDieses Dokument (EN 755-3:2008) wurde von der Arbeitsgruppe 5 …Stranggepresste und gezogene Erzeugnisse“ (Sekretariat: SN, Norwegen) im Technischen Komitee CEN/TC 132 …Aluminium und Aluminium-legierungen“ (Sekretariat: AFNOR, Frankreich) des Europäischen Komitees für Normung (CEN) unter deutscher Mitwirkung ausgearbeitet.Das zuständige deutsche Normungsgremium ist der Arbeitsausschuss NA 066-01-04 AA …Strangpresserzeug-nisse“ des Normenausschusses Nichteisenmetalle (FNNE) im DIN Deutsches Institut für Normung e. V.ÄnderungenGegenüber DIN EN 755-3:1995-08 wurden folgende Änderungen vorgenommen:a) in Tabelle 1 die Legierungen EN AW-3102, EN AW-6008, EN AW-6010A, EN AW-6014, EN AW-6023,EN AW-6360, EN AW-6262A, EN AW-6065 und EN AW-6182 zur Gruppe Iund die Legierungen EN AW-5049, EN AW-7108, EN AW-7108A und EN AW-7021 zur Gruppe II hinzu-gefügt;b) Norm redaktionell überarbeitet.Frühere AusgabenDIN 1799: 1937x-06, 1954-08, 1968-02, 1986-09DIN EN 755-3: 1995-082EUROPÄISCHE NORM EUROPEAN STANDARD NORME EUROPÉENNE EN 755-3 März2008ICS 77.150.10Ersatz für EN 755-3:1995Deutsche FassungAluminium und Aluminiumlegierungen —Stranggepresste Stangen, Rohre und Profile —Teil 3: Rundstangen, Grenzabmaße und FormtoleranzenAluminium and aluminium alloys —Extruded rod/bar, tube and profiles —Part 3: Round bars, tolerances on dimensionsand formAluminium et alliages d'aluminium —Barres, tubes et profilés filés —Partie 3: Barres rondes, tolérances sur dimensionset formeDiese Europäische Norm wurde vom CEN am 10. Februar 2008 angenommen.Die CEN-Mitglieder sind gehalten, die CEN/CENELEC-Geschäftsordnung zu erfüllen, in der die Bedingungen festgelegt sind, unter denen dieser Europäischen Norm ohne jede Änderung der Status einer nationalen Norm zu geben ist. Auf dem letzten Stand befindliche Listen dieser nationalen Normen mit ihren bibliographischen Angaben sind beim Management-Zentrum des CEN oder bei jedem CEN-Mitglied auf Anfrage erhältlich.Diese Europäische Norm besteht in drei offiziellen Fassungen (Deutsch, Englisch, Französisch). Eine Fassung in einer anderen Sprache, die von einem CEN-Mitglied in eigener Verantwortung durch Übersetzung in seine Landessprache gemacht und dem Management-Zentrum mitgeteilt worden ist, hat den gleichen Status wie die offiziellen Fassungen.CEN-Mitglieder sind die nationalen Normungsinstitute von Belgien, Bulgarien, Dänemark, Deutschland, Estland, Finnland, Frankreich, Griechenland, Irland, Island, Italien, Lettland, Litauen, Luxemburg, Malta, den Niederlanden, Norwegen, Österreich, Polen, Portugal, Rumänien, Schweden, der Schweiz, der Slowakei, Slowenien, Spanien, der Tschechischen Republik, Ungarn, dem Vereinigten Königreich und Zypern.E U R O PÄI S C H E S K O M I T E E FÜR N O R M U N GEUROPEAN COMMITTEE FOR STANDARDIZATIONC O M I TÉE U R O PÉE NDE N O R M A L I S A T I O NManagement-Zentrum: rue de Stassart, 36 B-1050 Brüssel© 2008 CEN Alle Rechte der Verwertung, gleich in welcher Form und in welchemVerfahren, sind weltweit den nationalen Mitgliedern von CEN vorbehalten.Ref. Nr. EN 755-3:2008 DDIN EN 755-3:2008-06EN 755-3:2008 (D)InhaltSeite Vorwort (3)1 Anwendungsbereich (4)2 Werkstoffgruppen (4)3 Grenzabmaße (4)3.1 Durchmesser (4)3.2 Länge (5)3.3 Rechtwinkligkeit des Schnittes (5)4 Formtoleranzen (6)4.1 Unrundheit (6)4.2 Geradheit (6)Literaturhinweise (8)2EN 755-3:2008 (D)3VorwortDieses Dokument (EN 755-3:2008) wurde vom Technischen Komitee CEN/TC 132 …Aluminium und Aluminiumlegierungen“ erarbeitet, dessen Sekretariat vom AFNOR gehalten wird.Diese Europäische Norm muss den Status einer nationalen Norm erhalten, entweder durch Veröffentlichung eines identischen Textes oder durch Anerkennung bis September 2008, und etwaige entgegenstehende nationale Normen müssen bis September 2008 zurückgezogen werden. Dieses Dokument ersetzt EN 755-3:1995.Im Rahmen seines Arbeitsprogramms hat das Technische Komitee CEN/TC 132 die CEN/TC 132/WG 5 …Stranggepresste und gezogene Erzeugnisse“ mit der Überarbeitung der EN 755-3:1995 beauftragt. Die folgenden technischen Änderungen wurden während der Überarbeitung vorgenommen:⎯ Abschnitt 2: Legierungen EN AW-3102, EN AW-6008, EN AW-6010A, EN AW-6014, EN AW-6023,EN AW-6360, EN AW-6262A, EN AW-6065 und EN AW-6182 zur Gruppe I hinzugefügt; ⎯ Abschnitt 2: Legierungen EN AW-5049, EN AW-7108, EN AW-7108A und EN AW-7021 zur Gruppe IIhinzugefügt. EN 755 besteht aus den folgenden Teilen mit dem allgemeinen Titel Aluminium und Aluminiumlegierungen — Stranggepresste Stangen, Rohre und Profile : ⎯ Teil 1: Technische Lieferbedingungen ⎯ Teil 2: Mechanische Eigenschaften⎯ Teil 3: Rundstangen, Grenzabmaße und Formtoleranzen ⎯ Teil 4: Vierkantstangen, Grenzabmaße und Formtoleranzen ⎯ Teil 5: Rechteckstangen, Grenzabmaße und Formtoleranzen ⎯ Teil 6: Sechskantstangen, Grenzabmaße und Formtoleranzen ⎯ Teil 7: Nahtlose Rohre, Grenzabmaße und Formtoleranzen⎯ Teil 8: Mit Kammerwerkzeug stranggepresste Rohre, Grenzabmaße und Formtoleranzen ⎯ Teil 9: Profile, Grenzabmaße und FormtoleranzenEs wird auf die Möglichkeit hingewiesen, dass einige Texte dieses Dokuments Patentrechte berühren können. CEN [und/oder CENELEC] ist nicht dafür verantwortlich, einige oder alle diesbezüglichen Patentrechte zu identifizieren.CEN/TC 132 bekräftigt seine Vorgehensweise, dass in dem Fall, wenn ein Patentinhaber sich weigert, für ge-normte Erzeugnisse Lizenzen unter angemessenen und nicht diskriminierenden Bedingungen zu erteilen, dieses Erzeugnis aus der entsprechenden Norm entfernt werden muss.Entsprechend der CEN/CENELEC-Geschäftsordnung sind die nationalen Normungsinstitute der folgenden Länder gehalten, diese Europäische Norm zu übernehmen: Belgien, Bulgarien, Dänemark, Deutschland, Estland, Finnland, Frankreich, Griechenland, Irland, Island, Italien, Lettland, Litauen, Luxemburg, Malta, Niederlande, Norwegen, Österreich, Polen, Portugal, Rumänien, Schweden, Schweiz, Slowakei, Slowenien, Spanien, Tschechische Republik, Ungarn, Vereinigtes Königreich und Zypern.DIN EN 755-3:2008-06EN 755-3:2008 (D)41 AnwendungsbereichDieses Dokument legt die Grenzabmaße und Formtoleranzen für stranggepresste Rundstangen aus Alumi-nium und Aluminiumlegierungen mit einem Durchmesser von 8 mm bis 320 mm fest.Die in diesem Dokument verwendeten Bezeichnungen der Werkstoffzustände entsprechen EN 515.2 WerkstoffgruppenDie Einteilung in die Gruppe I und die Gruppe II der am häufigsten eingesetzten Werkstoffe für allgemeine Anwendungen ist in Tabelle 1 angegeben. Die Eingruppierung von anderen Werkstoffen ist zwischen Lieferer und Käufer zu vereinbaren.Tabelle 1 — WerkstoffgruppenEN AW-1050A, EN AW-1070A, EN AW-1200, EN AW-1350 EN AW-3102, EN AW-3003, EN AW-3103EN AW-5005, EN AW-5005A, EN AW-5051A, EN AW-5251Gruppe IEN AW-6101A, EN AW-6101B, EN AW-6005, EN AW-6005A, EN AW-6106,EN AW-6008, EN AW-6010A, EN AW-6012, EN AW-6014, EN AW-6018, EN AW-6023, EN AW-6351, EN AW-6060, EN AW-6360, EN AW-6061, EN AW-6261, EN AW-6262, EN AW-6262A, EN AW-6063, EN AW-6063A, EN AW-6463, EN AW-6065, EN AW-6081, EN AW-6082, EN AW-6182EN AW-2007, EN AW-2011, EN AW-2011A, EN AW-2014, EN AW-2014A,EN AW-2017A, EN AW-2024, EN AW-2030EN AW-5019, EN AW-5049, EN AW-5052, EN AW-5154A, EN AW-5454, EN AW-5754, EN AW-5083, EN AW-5086Gruppe II EN AW-7003, EN AW-7005, EN AW-7108, EN AW-7108A, EN AW-7020, EN AW-7021, EN AW-7022, EN AW-7049A, EN AW-70753 Grenzabmaße3.1 DurchmesserDie Grenzabmaße des Durchmessers sind in Tabelle 2 angegeben.Für die Anwendung dieses Dokuments sind die Werkstoffe in zwei Gruppen eingeteilt, entsprechend dem Schwierigkeitsgrad der Herstellung der Erzeugnisse.Die Einteilung der am häufigsten für allgemeine Anwendungen eingesetzten Werkstoffe in die Gruppe I und Gruppe II ist in Tabelle 1 angegeben.DIN EN 755-3:2008-06EN 755-3:2008 (D)5Tabelle 2 — Grenzabmaße des DurchmessersMaße in MillimeterDurchmesser D Grenzabmaßeüber bis Werkstoffgruppe I Werkstoffgruppe II ≥ 8 18 ± 0,22 ± 0,30 18 25 ± 0,25 ± 0,35 25 40 ± 0,30 ± 0,40 40 50 ± 0,35 ± 0,45 50 65 ± 0,40 ± 0,50 65 80 ± 0,45 ± 0,70 80100± 0,55 ± 0,90 100 120 ± 0,65 ± 1,0 120 150 ± 0,80 ± 1,2 150 180 ± 1,0 ± 1,4 180 220 ± 1,15 ± 1,7 220 270 ± 1,3 ± 2,0 270 320± 1,6± 2,53.2 LängeSollen Festlängen geliefert werden, muss dies im Bestelldokument angegeben werden. Die Grenzabmaße fürdie Festlängen sind in Tabelle 3 angegeben.Tabelle 3 — Grenzabmaße für die FestlängeMaße in MillimeterDurchmesser DGrenzabmaße für die Festlängeüber bis L ≤ 2 000 2 000 < L ≤ 5 000L > 5 000— 100 50+ 70+ 100+ 100 200 70+ 90+120+200 32080+110+—Wird im Bestelldokument keine Festlänge oder Mindestlänge angegeben, dürfen die stranggepressten Rund-stangen in Herstelllängen geliefert werden. Die Längen und die Grenzabmaße für die Herstelllängen müssen zwischen Lieferer und Käufer vereinbart werden.3.3 Rechtwinkligkeit des SchnittesBei Fest- und Herstelllängen muss die Rechtwinkligkeit des Schnittes innerhalb von 50 % des in Tabelle 3 angegebenen Toleranzbereiches der Festlänge sein, (z. B. muss die Rechtwinkligkeit des Schnittes bei Grenzabmaßen von 100+mm für die Festlänge innerhalb von 5 mm liegen).DIN EN 755-3:2008-06EN 755-3:2008 (D)64 Formtoleranzen4.1 UnrundheitDie Unrundheit ist die Differenz zwischen dem maximalen und minimalen Durchmesser, gemessen in einer Querschnittsebene.Die zulässige Unrundheit beträgt 50 % des in Tabelle 2 angegebenen Toleranzbereiches; z. B. bei Grenz-abmaßen von ± 0,22 mm für den Durchmesser beträgt die maximale Unrundheit 0,22 mm.4.2 GeradheitDie Geradheitsabweichungen h s und h t müssen wie in Bild 1 gezeigt, gemessen werden, indem die Rund-stange auf eine horizontale Richtplatte gelegt wird, so dass die Masse der Rundstange die Abweichung reduziert.Die Geradheitstoleranzen sind in Tabelle 4 angegeben. (Die Geradheitstoleranz h t gilt für die ganze Länge , z. B. entspricht die maximale Abweichung von der Geradheit h t für eine Länge von 6 m dem Wert aus der Tabelle multipliziert mit 6 m).Die Geradheitstoleranzen gelten für Rundstangen in allen Werkstoffzuständen, mit Ausnahme der Werkstoff-zustände O und Tx510. Falls eine Geradheitstoleranz für den Werkstoffzustand O oder für den Werkstoff-zustand Tx510 erforderlich ist, muss sie zwischen Lieferer und Käufer vereinbart werden.Legende1 Richtplatte2 LinealBild 1 — Messung der GeradheitsabweichungDIN EN 755-3:2008-06EN 755-3:2008 (D)7Tabelle 4 — GeradheitstoleranzenMaße in MillimeterMaximale örtliche Geradheitsabweichungje 300 mmDurchmesser DMaximaleGeradheitsabweichungje Meter Längeh t /Längeh s über bis mm/m ≥ 8 80 2 0,6 8012021,0120 200 3 1,5 200 32063,0DIN EN 755-3:2008-06EN 755-3:2008 (D)8 LiteraturhinweiseEN 515, Aluminium und Aluminiumlegierungen — Halbzeug — Bezeichnungen der Werkstoffzustände DIN EN 755-3:2008-06。
铝及铝合金挤压棒材国家标准
《铝及铝合金挤压棒材》国家标准《送审稿》编制说明一、工作简况1 立项目的随着全球经济增长及铝挤压材用途的不断扩展，世界铝挤压材消费量一直呈上升态势，2016年世界铝挤压材消费量约4000万吨，其中中国2552万吨，美国211万吨，日本85万吨，这三个国家铝挤压材消费量约占世界总消费量的79%。
初步预计2025年世界铝挤压材消费量约5500万吨（2016～2025年均增长率按3.5%考虑）。
航空航天、高铁、汽车等行业对大规格高强棒材需求量巨大。
在我国《国家中长期科学和技术发展规划纲要2016-2020年）》、《中国制造2025》、《“十三五”国家科技创新规划》、《“十三五”材料领域科技创新专项规划》中，包括大规格高性能铝合金在内的“高性能轻合金材料”被列入先进基础材料的优先主题。
据第三方权威机构测算，中国工业铝挤压材消耗量的年增长率约为13％，2016年中国工业铝挤压材消耗量约为6038千吨，而及至2020年，这一数字将飙升至9461千吨，远超全球除中国以外地区的工业铝挤压材年消耗总量4760千吨。
其中，大规格高品质铝合金铝棒材产品年产量达200万吨左右。
近几年随着我国科技进步和经济的高速发展，铝合金材料已成为国民经济和国防工业建设的重要物质基础，在航空航天、汽车、轨道交通、机械制造、船舶及化学工业等重点领域有着广泛的应用前景及不可替代的特殊地位。
特别是近年来随着我国大飞机、高速铁路、汽车等行业发展进入快车道，大规格、高性能挤压棒材产品具有巨大的战略需求和市场前景。
其中铝及铝合金圆棒和方棒由于具有质量轻、强度好、加工容易、耐蚀性好等特点广泛应用于航空航天铆钉、卡车轮毂、螺旋桨组件、航空发动机活塞、航空发动机压气机叶片、叶轮、飞机与导弹零件、起落架液压缸、螺旋桨、油箱、火箭锻环、涨圈及形状复杂的自由锻件与模锻件、其他工作温度高的零件；在交通运输行业中铝棒主要用于汽车、地铁车辆、铁路客车、高速客车的车体结构件材料，汽车底盘、汽车耐磨活塞、汽车发动机零件、轮毂等；在其它行业也有极为广泛的应用。
DINEN755-9(英文版)_en铝材
ICS 77.150.10Aluminium und Aluminiumlegierungen – Stranggepresste Stangen,Rohre und Profile – Teil 9:Profile, Grenzabmaße und FormtoleranzenRef.No.DIN EN 755-9:2001-07English price group 09Sales No.110911.01DEUTSCHE NORM July 2001EN 755-9{EN comprises 18 pages.©No part of this standard may be reproduced without the prior permission ofDIN Deutsches Institut für Normung e.V., Berlin. Beuth Verlag GmbH , 10772Berlin, Germany,has the exclusive right of sale for German Standards (DIN-Normen).Aluminium and aluminium alloys – Extruded rod/bar, tube and profilesPart 9:Profiles, tolerances on dimensions and formEnglish version of DIN EN 755-9European Standard EN 755-9:2001 has the status of a DIN Standard.A comma is used as the decimal marker.National forewordThis standard has been prepared by CEN/TC 132 ‘Aluminium and aluminium alloys’ (Secretariat: France).The responsible German body involved in its preparation was the No rmenausschuss Nichteisenmetalle (Nonferrous Metals Standards Committee), Technical Committee Strangpresserzeugnisse .AmendmentsDIN 1748-4, November 1981 edition, has been superseded by the specifications of EN 755-9.Previous editionsDIN 1748-4: 1962-05, 1968-12, 1981-11; DIN 9711: 1941-11, 1955-09.Supersedes DIN 1748-4,November 1981 edition.English versionICS 77.150.10Management Centre: rue de Stassart 36, B-1050 BrusselsEuropean Committee for StandardizationComité Européen de NormalisationEuropäisches Komitee für NormungAluminium and aluminium alloys – Extruded rod/bar,tube and profilesPart 9:Profiles, tolerances on dimensions and form©2001.CEN –All rights of exploitation in any form and by any means reserved worldwide for CEN national members.Ref. No. EN 755-9:2001EAluminium et alliages d’aluminium –Barres, tubes et profilés filés –Partie 9: Profilés, tolérances surdimensions et forme Aluminium und Aluminiumlegierungen –Stranggepresste Stangen, Rohre und Profile – Teil 9: Profile, Grenzabmaße und Formtoleranzen This European Standard was approved by CEN on 2001-02-18.CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this European Standard the status of a national standard without any alteration.Up-to-date lists and bibliographical references concerning such national standards may be obtained on application to the Management Centre or to any CEN member.The European Standards exist in three official versions (English, French, German).A version in any other language made by translation under the responsibility of a CEN member into its own language and notified to the Management Centre has the same status as the official versions.CEN members are the national standards bodies of Austria, Belgium, the Czech Republic, Denmark, Finland, France, Germany, Greece, Iceland, Ireland, Italy,Luxembourg, the Netherlands, Norway, Portugal, Spain, Sweden, Switzerland,and the United Kingdom.|April 2001EN755-9Page2EN755-9:2001Page3 EN755-9:2001Page4EN755-9:2001Page5 EN755-9:2001Page6EN755-9:2001Page7 EN755-9:2001Page8EN755-9:2001。
BS EN 755-3 中文教学提纲
B S E N755-3中文英国标准BS EN 755-3:1996铝及铝合金－挤压条、管子和型材－第3部分：圆条，尺寸和形状公差欧洲标准EN 755-3 1995具有英国标准的资格。
ICS 77.120.10.77.140.90除了版权法允许之外，未经BSI允许不准拷贝！本英国标准的负责委员会本英国标准是委托技术委员会NFEY35（轻金属及其合金）编制的，参与团体如下：铝联合会铝股东协会伦敦金属交易所镁工业委员会以下团体也通过小组委员会和小组参予了该标准的起草：英国焊接铝管制造厂协会轻合金精制有限公司结构工程师学会金属组件制造厂协会在工程技术委员会指导下编成的这个英国标准经标准委员会的许可出版了并于1996年6月15日生效。
BSI 1996以下BSI参考文件与对本标准的工作有关：委员会参考文件NFE／35注解草案92／41470 DCISBN 0 580 25834 3自出版以来颁发的修正案目录负责委员会国标前言EN 755-3的文本国标前言BS EN 755的这一部分是由技术委员会NFE/35编写而成的并且是EN 755-3：1995铝及铝合金－挤压条、管子和型材－第3部分：圆条，尺寸和形状公差。
BS EN 755的这一部分与下述一起出版：BS EN 755铝及铝合金－格压条、管子和型材第4部分：方条，尺寸和形状公差第5部分：矩形条，尺寸和形状公差第6部分：六角条，尺寸和形状公差BS EN 754铝及铝合金－冷拔条和管子第3部分：圆条，尺寸和形状公差第4部分：方条，尺寸和形状公差第5部分：矩形条，尺寸和形状公差第6部分：六角条，尺寸和形状公差因此，以下标准由上面列出的那些部分取而代之。
只要有可能，则最好采用欧洲标准。
BS 1474：1987一般工程用锻压铝及铝合金的技术规范－条、挤压圆管和型材BS 4300一般工程用锻压铝合金（补充系列）：第4部分：1973适合磨光／反光扳应用的6463实心格压条和型材。
DIN EN 755-1 铝合金挤压棒、型、带供货技术条件
1
适用范围
EN 755标准的该部分为常用的铝和铝塑性合金挤压棒材，管材和型材规定了 供货技术条件。本标准不适用于 EN AW-6060和EN AW 6063合金的挤压型材 和锻造预制材料，这些材料都是成卷供货的。
2
标准的参考文献
本欧洲标准吸取了其他出版物提供的资料，这些资料有的注明了日期，有 的则未注明。文中引用的出版物列举在下面。凡是注明日期的引用资料， 其出版物都是属于那些在更改和修订之后照常服役的标准；凡是未注明日 期的引用资料，其出版物都是最近的版本。
铝和铝合金 挤压棒材，管材和型材 第1部分：供货技术条件
EN 755－1
共 20 页第 4 页
7.3 证书是由生产部门和/或质量检测部门的鉴定人员独立于生产部门之外， 在试验基础之上直接编写或在他们监督之下编写出来的，试验必须用交 货的产品，或一种产品中的试样组，按订单中规定的技术要求来进行
8 产品的标记 9 包装 10 仲裁方法
3.8
实心型材：横断面不是封闭空腔的一种挤压型材
铝和铝合金 挤压棒材，管材和型材 第1部分：供货技术条件
EN 755－1
共 20 页第 7 页
3.9
试样组：即提供做试验用的供应货品或零件。构成试样组的产品，必须是同
种类同式样的合金，它们具有相同的厚度或横断面，制造情况也相同。
3.10
热处理装料：一定数量的同类产品或者式样，厚度相等的合金，或者横断
附录B的“取样部位与试样”等条款 d) 从编辑角度进行了修改
以前版本
DIN 1746-2：1963-07，1968-12，1983-02 DIN 1747-2：1968-12，1977-05，1983-02 DIN 1748-2：1962-05，1968-12，1983-02
EN755-9-中文版-完整版
EN 755-9：20011范围EN 755部分主要规定了截面外接圆直径不大于800mm的铝和铝合金挤压型材的尺寸、外形公差（见图1）此标准仅适用于一般工程用挤压型材此标准中的公差仅适用于可用物理器材测试出的尺寸。
图1-截面外接圆2合金系列因此欧标需要，将合金分成2种系列来区分制作的难易程度表1中注明一般工程合金分成系列1和系列2两种。
其他合金系列由买卖双方协商而定。
3 尺寸公差3.1截面公差3.1.1一般以下所列尺寸公差（见图2）在表2到表8中A非型材空心部分的壁厚B设计空心部分的壁厚（连接两个空心部分的壁厚除外）C连接两个空心部分的壁厚E有开口端的型材的短边的长度H除壁厚外的其他尺寸3.1.2 除壁厚外其他尺寸公差尺寸公差在表2和表3中。
对于有开口端的型材（见图3、图4和相关例子），计算两个开口端之间的尺寸H的公差，应将表4中的公差加到表2和表3中数据表2-实体和空心型材截面尺寸的公差-合金系列1这些公差不适用于特性O和Tx510。
对于这些特性，公差标准由供应商和客户协商。
对于尾端开口的型材，见表3和4。
尾端开口区域的H公差会根据表4 的值增加。
表3-实体和空心型材截面尺寸的公差-合金系列2表4-有开口端的实体和空心型材截面尺寸H的附加公差—合金系列1和系列2图3和图4标明空心和实体型材有开口端。
截面尺寸H公差计算方式在例1和例2中型材开口端之间的尺寸公差举例：列1尺寸H：20mm尺寸E：100mm外接圆直径CD为100mm到200mm合金系列1根据表格2，H的公差是±0.4mm；加上表4中的附加公差±0.6mm，因此，H总的公差为±1.0mm表3-带开口端的空心型材例2尺寸H：40mm尺寸E：50mm外接圆半径CD为100mm到200mm之间合金系列2根据表3，H公差是±0.9mm;加上表4中的附加公差±0.4mm；H总公差应为±1.3mm图4-带开口端的实体型材3.1.3实体和空心型材壁厚公差实体和空心型材壁厚公差在表5、表6、表7和表8中标注。
DIN_EN755-9 中文版
-
-
-
200＜CD≤ 300
±0.55 ±0.80 ±1.0 ±1.3 ±1.7 ±2.2 ±2.5
-
-
-
300＜CD≤ 500
±0.60 ±0.90 ±1.2 ±1.6 ±1.8 ±2.4 ±2.8 ±3.5 ±4.5
-
500＜CD≤ 800
±0.70 ±1.1 ±1.3 ±1.8 ±2.0 ±2.7 ±3.1 ±3.8 ±5.0 ±6.0
450
600
-
-
-
±3.8
±4.2
600
800
-
-
-
-
±5.0
a 这些公差不能应用于状态是 O 和 TX510 的合金，这些状态下的公差需要经供需双方协 商。
b 两端开口的型材，看表 3 和表 4，其端部开口 H 区域的公差应加上表 4 列出的公差。
表 3—开口断面和中空断面型材的尺寸公差—Ⅱ组合金
3.1.2 除壁厚外的尺寸公差 尺寸公差在表 2 和表 3 中要求，两端开口的型材（见表 3，4 及对应的实例）而言，抓 头两端之间的尺寸 H 公差应在表 2 和表 3 所示公差的基础上增加表 4 所列的公差。
3
PDF created with pdfFactory Pro trial version
±0.20 ±0.25
±0.30 ±0.35
±0.30
±0.40
±0.35
±0.45
±0.40 ±0.45
-
±0.50 ±0.60 ±0.70
壁厚 Ba
外接圆
CD≤ 100＜CD≤
100
300
±0.20 ±0.30
1 范围 EN755 本部分指定了铝及铝合金拥有一个断面且该断面有一个不大于 800 毫米外接圆 的挤压型材的尺寸及形状公差（参看图 1） 本标准仅适用于普通工程用挤压型材。 本标准公差仅适用于可以人为测量的尺寸 注：目前标准中列出的某些产品可以用于专利或专利申请，这里列出它们并不表示同 意这些专利权的认证。 CEN/TC132 声明，当专利权所有人在合理且无差别条件的情况下拒绝标准化标准型材 的认证时，该产品将从相关标准中去除。这是它的政策。
欧标铝合金型材
欧标铝合金型材指的是符合欧洲标准(EN)的铝合金型材。
欧洲标准中包含了针对铝合金型材的技术规范、材料标准、表面处理标准等，它们被广泛应用于欧洲地区的制造业。
以欧洲标准为例，铝合金型材的标准编码为EN 755-9:2016，其中EN 755-9是一个总体标准，它包括了铝合金型材的尺寸、公差、各种特性等内容，而2016是标准的出版年份。
欧标铝合金型材的特点在于具有高效、可持续、安全等优点，其种类繁多，可以满足不同领域的需求。
欧标铝合金型材广泛应用于建筑、交通工具、电子、航空航天等领域。
通过采用符合欧标的铝合金型材，可以确保其质量、性能和安全性，同时促进国际贸易与合作。
BS EN 755-9铝和铝合金尺寸公差
铝和铝合金——挤压棒材、管件及型材第9部分：型材、尺寸和外形公差欧洲标准EN 755-9：2001具有英国标准的资格ICS 77.150.10国家标准的前言本英国标准是EN 755-9：2001的正式英文版本。
随同下表列出的标准一起，它代替被取消的BS 1474：1987、BS4300-4：1973：BS4300-12：1969及BS 4300-15：1973。
本BS EN 755部分随同下列部分一起出版：—BS EN 12020-1，铝和铝合金——挤压精密合金型材EN AW-6060和EN AW-6063——第1部分：检验和交货技术条件；—BS EN 12020-2，铝和铝合金——挤压精密合金型材EN AW-6060和EN AW-6063——第2部分：尺寸和外形公差。
下表给出代替英国标准的执行欧洲标准的整个清单。
根据工程部门委员会指示准备的英国标准在标准委员会管理机构的指导下颁发并于2001年6月15日生效。
轻金属及其合金技术委员会NFE/35把参与其准备的英国方面委托给锻造铝及铝合金分部委员会NFE/35/5负责：—帮助询问者理解原文；—将有关解释或变更建议的任何询问提交给应负责的欧洲委员会并随时向英国行业报告情况；—监督相关的国际和欧洲开发情况并在英国传播之。
向其秘书承索时可获得此分部委员会的组织表。
相互对照引用在题为“国际标准相应索引”部分内的BSI标准目录中或用BSI标准电子目录的“查找”设施可找到执行本文件中所涉及的国际或欧洲刊物的英国标准。
英国标准并不意味包括合同的所有必要条款。
英国标准的使用者应对其正确应用负责。
依照英国标准本身不具有免除法律责任。
页次一览本文件包含封面、封面内、页次i和ii、EN标题页次、页次2~18、封底内及封底部分的内容。
本文件显示的BSI版权日期示出何时最近颁发。
ICS 77.150.10英文版铝和铝合金——挤压棒材、管件及型材——第9部分：型材、尺寸和外形公差本欧洲标准于2001年2月18日由CEN认可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DIN EN 755-9: 2001 铝以及铝合金——挤压棒材，管材以及型材第九部分：型材，尺寸公差与形状公差欧洲标准EN 755-9: 2001具有德国标准的地位取代1981年11月编制的DIN1748-4。
目录1 范围 (4)2合金分组 (4)3尺寸公差 (5)3.1横截面的尺寸 (5)3.2 长度 (12)3.3切头的垂直度 (12)４形状公差 (12)４.1概述 (12)4.2平直度 (13)4.3凸度-凹度 (13)4.4外形 (14)4.5扭曲 (15)4.6倾斜度 (17)4.7圆角与内圆角半径 (18)欧洲标准EN 755-92001年4月ICS 77.150.10英文版本铝以及铝合金——挤压棒材，管材，以及型材——第九部分：型材，尺寸公差与形状公差此欧洲标准是由CEN于2001年2月18日批准的。
CEN成员必然要遵守CEN/CENELEC国际规则。
CEN/CENELEC国际规则保证了不需要任何改动而给与此欧洲标准一个国家标准地位的条件。
关于那些国家标准的最新清单与著书目录参考书目可以通过向管理中心或任何一个成员申请获得。
此欧洲标准包括三个官方版本（英文，法文，德文）。
一个任何其他语言的版本，由一个CEN成员负责译成其自己的语言而形成，并通知中央秘书处后，具有与官方版本同样的地位。
CEN成员由下列国家的国家标准团体组成：奥地利，比利时，丹麦，芬兰，法国，德国，希腊，冰岛，爱尔兰，意大利，卢森堡，荷兰，挪威，葡萄牙，西班牙，瑞典，瑞士，以及英国。
CEN欧洲标准化委员会管理中心：B-1050布鲁塞尔，RUE DE大街36号©2001 CEN CEN国家成员保留在世界范围内以任何形式手段开发利用的所有权利参考序列号：EN 755-9：2001 E目录序言 (3)1 范围 (4)2 合金分组 (4)3 尺寸公差 (5)3.1 横截面的尺寸 (5)3.2 长度 (12)3.3 切头的垂直度 (12)4 形状公差 (12)4.1 概述 (12)4.2 平直度 (12)4.3 凸度-凹度 (13)4.4 外形 (14)4.5 扭曲 (15)4.6 倾斜度 (17)4.7 圆角与内圆角半径 (18)序言该欧洲标准是由铝以及铝合金技术委员会CEN/TC 132筹备的。
该技术委员会的秘书处由AFNOR控制的。
最迟到2001年10月，无论是通过出版同样的文字内容，或者通过签署文件认可，应该给与该欧洲标准一个国家标准的地位，且最迟到2001年10月应撤消与此相矛盾的国家标准。
在其工作计划内，技术委员会CEN/TC 132委托挤压及拉制制品（委员会）CEN/TC 132/WG 5准备下列标准：EN 755-9 铝以及铝合金——挤压棒材，管材以及型材——第九部分：型材，尺寸公差与形状公差检验与交货技术规范此标准为一组9个标准中的一部分。
其他标准涉及到：EN 755-1 铝以及铝合金——挤压棒材，管材以及型材——第一部分：检验与交货技术规范EN 755-2 铝以及铝合金——挤压棒材，管材以及型材——第二部分：机械性能EN 755-3 铝以及铝合金——挤压棒材，管材以及型材——第三部分：圆棒料，尺寸公差与形状公差EN 755-4 铝以及铝合金——挤压棒材，管材以及型材——第四部分：方棒料，尺寸公差与形状公差EN 755-5 铝以及铝合金——挤压棒材，管材以及型材——第五部分：矩形棒料，尺寸公差与形状公差EN 755-6 铝以及铝合金——挤压棒材，管材以及型材——第六部分：六角棒料，尺寸公差与形状公差EN 755-7 铝以及铝合金——挤压棒材，管材以及型材——第七部分：无缝管料，尺寸公差与形状公差EN 755-8 铝以及铝合金——挤压棒材，管材以及型材——第八部分：多孔管料，尺寸公差与形状公差根据CEN/CENELEC国际规则，下列国家的国家标准组织一定要执行此欧洲标准：奥地利，比利时，丹麦，芬兰，法国，德国，希腊，冰岛，爱尔兰，意大利，卢森堡，荷兰，挪威，葡萄牙，西班牙，瑞典，瑞士，以及英国。
1 范围EN 755的这一部分规定了横截面外接圆的直径小于等于800mm（见图1）的铝以及铝合金挤压型材的尺寸公差与形状公差。
此标准只适用于普通工程使用的挤压型材。
此标准中的公差只适用于可以物理上（实际）测量的尺寸。
注：现存的标准中所列出的一些产品可能会涉及到专利或专利的应用，这些产品在这里的列表并不意味着以任何方式授予该专利权。
CEN/TC 132声明，其政策是，在合理的以及非差别待遇的条件下，当专利权所有人拒绝授权给标准化了的标准产品的时，此产品应从相应的标准中除去。
尺寸单位：mm图1 —外接圆2合金分组鉴于此欧洲标准的目的，根据生产产品时难度的变化程度将合金分为两组。
如表1中的规定，将绝大多数用于普通工程的合金分成第I组与第II组。
其他合金的分组由买卖双方协商决定。
3尺寸公差3.1横截面的尺寸3.1.1 概述下列尺寸（见图2）的公差在表2到表8中相应地有所规定。
A：中空型材中除了那些围住中空空间的壁厚之外的壁厚；B：中空型材中围住中空空间、除了两个中空空间之间的壁厚之外的壁厚；C：在中空型材两个中空空间之间的壁厚；E：具有开口端型材短腿的长度；H：除了壁厚以外的所有尺寸。
图2 —尺寸A, B, C, E, E, H的定义3.1.2 壁厚之外的尺寸公差尺寸公差应该按照表2与表3中的规定。
对于具有开口端的型材（见图3、图4以及相关的示例），表4规定的公差应该加到表2与表3中尺寸H的公差上来获得这些开口端上任意相对点之间间隙的公差，H为开口端两腿之间的尺寸。
表2 —第I组合金实心型材与中空型材横截面的尺寸公差表３—第II组合金实心型材与中空型材横截面的尺寸公差表４—第I组与第II组合金具有开口端的实心与中空型材对横截面尺寸H的附加公差尺寸单位：mm下面的图3与图4给出了中空型材与实心型材的开口端。
下面的计算示例1与2给出了确定横截面尺寸H的公差的方法。
型材开口端公差计算的示例:例 1尺寸H：20mm尺寸E：100mm外接圆直径CD为100mm到200mm第I组合金根据表2，H的公差为±0.40mm；加上表4中的附加公差±0.60mm；H的总公差为±1.0mm。
图３—具有开口端的中空型材例 2尺寸H：40mm尺寸E：50mm外接圆直径CD为100mm到200mm第II组合金根据表3，H的公差为±0.90mm；加上表4中的附加公差±0.40mm；H的总公差为±1.3mm。
图４—具有开口端的实心型材3.1.3 实心型材与中空型材壁厚的公差实心型材与中空型材壁厚的公差应该按照表5、表6、表7与表8中的规定。
表６—第I组合金外接圆直径大于300mm的型材其厚度的公差尺寸单位：mm表8—第II组合金外接圆直径大于300mm的型材其厚度的公差尺寸单位：mm3.2 长度如果要以固定长度供货，应在订单中有所声明。
固定长度的公差应该按照表9中的规定。
表９ — 固定长度的公差尺寸单位：mm如果订单中没有规定固定长度，可以以任意长度的型材交货。
长度的范围以及任意长度的公差应由买卖双方协商决定。
3.3切头的垂直度对于固定长度以及任意长度的型材，切头的垂直度应该在表9中规定的固定长度公差范围的一半以内，例如，对于固定长度公差010mm ，切头的垂直度应该在5mm 以内。
４形状公差４.1概述对于O 回火以及Tx510回火的形状公差应由买卖双方协商决定。
4.2平直度平直度的偏差h s与h t应该按照图5所示进行测量，将型材放在一个水平的支撑板上，这样它自身的质量会使偏差减少。
每米长度的平直度偏差h t不应超过1.5mm, 每300mm长度的平直度局部偏差h s不应超过0.6mm。
标注１支承板２直尺图５—平直度偏差的测量4.3凸度-凹度应该按照图6中所示对凸度-凹度进行测量。
实心型材与中空型材凸度-凹度标注１支承板图６—凸度-凹度的测量表１０—凸度-凹度的公差尺寸单位：mm 宽度Ｗ偏差Ｆ中空型材ａ实心型材大于小于等于壁厚t ≤ 5壁厚t > 5——30 0.30 0.20 0.2030 60 0.40 0.30 0.3060 100 0.60 0.40 0.40100 150 0.90 0.60 0.60150 200 1.2 0.80 0.80200 300 1.8 1.2 1.2300 400 2.4 1.6 1.6400 500 3.0 2.0 2.0500 600 3.6 2.4 2.4600 800 4.0 3.0 3.0ａ如果型材的壁厚在测量范围内有所变化，应该使用最小的壁厚。
在实心型材与中空型材的宽度W最小为150mm的情况下，对于任意100mm 的宽度W1，局部偏差F1不应超过0.7mm。
4.4外形对于具有弧形横截面的型材，按照图纸中的定义，曲线上任意一点距离理论精确曲线的偏差不应大于表11中所规定的合适的公差C。
考虑到曲线上的所有点，应该将公差区域定义为与直径为C的所有圆相切的两条包络线之间的区图７—外形公差的定义表１１—外形公差尺寸单位：mm注：外形公差可以通过将型材的截面放在比例为1:1的标有外形公差的图纸的投影纸上，进行检查。
另外一个推荐的方法是使用合适的量规（最小/最大即min./max.）。
4.5扭曲标注１支承板图８—扭曲的测量表１２—扭曲公差尺寸单位：mm 宽度Ｗ当长度为Ｌ时的扭曲公差Ｔ大于小于等于每１，０００（ｍｍ）的长度a相对于型材总长Ｌ大于１，０００且小于等于６，０００大于６，０００——30 1.2 2.5 3.030 50 1.5 3.0 4.050 100 2.0 3.5 5.0100 200 2.5 5.0 7.0200 300 2.5 6.0 8.0300 450 3.0 8.0 1.5×L(L单位为米ｍ) 450 600 3.5 9.5600 800 4.0 10.0ａ当长度小于１０００ｍｍ时，扭曲公差应由买卖双方协商决定。
4.6倾斜度对于一个给定的角，其偏差的测量应按照图9与图10中所示进行。
直角的倾斜度公差应按照表13中的规定，为型材宽度W的函数。
非直角的最大允许偏差应该为±1o。
在不等边的情况下，倾斜度的公差应该应用于角的短边，也就是，从长边开始测量。
表１３—直角的倾斜度公差尺寸单位：ｍｍ宽度Ｗ直角的最大允许偏差Ｚ大于小于等于——30 0.430 50 0.750 80 1.080 120 1.4120 180 2.0180 240 2.6240 300 3.1300 400 3.5图９—直角倾斜度的测量图１０—非直角倾斜度的测量4.7圆角与内圆角半径除非图中另有标明，可以将锐角转角与肩角进行轻微的圆角化。
