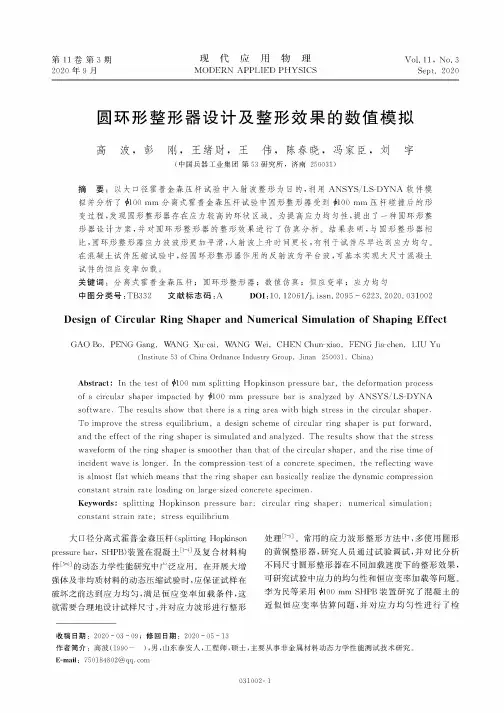

圆环形整形器设计及整形效果的数值模拟
Vol. 11, No. 3Sept. 2020第11卷第3期2020年9月现代应用物理MODERN APPLIED PHYSICS圆环形整形器设计及整形效果的数值模拟高波，彭 刚，王绪财，王 伟，陈春晓，冯家臣，刘 宇(中国兵器工业集团第53研究所，济南250031)摘 要：以大口径霍普金森压杆试验中入射波整形为目的，利用ANSYS/LS-DYNA 软件模 拟并分析了 1 mm 分离式霍普金森压杆试验中圆形整形器受到0100 mm 压杆碰撞后的形变过程，发现圆形整形器存在应力较高的环状区域。
为提高应力均匀性，提出了一种圆环形整 形器设计方案，并对圆环形整形器的整形效果进行了仿真分析。
结果表明，与圆形整形器相比，圆环形整形器应力波波形更加平滑，入射波上升时间更长，有利于试件尽早达到应力均匀。
在混凝土试件压缩试验中，经圆环形整形器作用的反射波为平台波，可基本实现大尺寸混凝土 试件的恒应变率加载。
关键词：分离式霍普金森压杆；圆环形整形器；数值仿真；恒应变率；应力均匀中图分类号:TB332 文献标志码：A DOI ：10. 12061/j. issn. 2095 - 6223. 2020. 031002Design of Circular Ring Shaper and Numerical Simulation of Shaping EffectGAO Bo, PENG Gang, WANG Xu-cai, WANG Wei, CHEN Chun-xiao, FENG Jia-chen, LIUYu(Institute 53 of ChinaOrdnance Industry Group , Jinan 250031, China)Abstract : In the test of T100 mm splitting Hopdinson pressure bar , the deformation processof a circular shaper impacted by ^100 mm pressure bar is analyzed by ANSYS/LS-DYNA soft w are. The resu Its show that t h ere is a ring area with high st r ess in the circular shaper.To improve the stress equilibrium, a design scheme of circular ring shaper is put forward, and the effect of the ring shaper is simulated and analyzed. The resuIts show that the stress waveform of the ring shaper is smoother than that of the circular shaper, and the rise time of incident wave is longer. In the compression test of a concrete specimen, the reflecting waveis almost flat which means that the ring shaper can basically realize the dynamic compression cons t a_nt st r ain rale loading on large-sized concre t e specimen.Keywords : splitting Hopkinson pressure bar; circular ring shaper; numerical simulation ；cons t a_nt st r ain rale; st r ess equilibrium大口径分离式霍普金森压杆(splitting Hopkinsonpressure bar, SHPE)装置在混凝土「円及复合材料构件匕呵的动态力学性能研究中广泛应用。
霍普金森压杆实验中的脉冲整形技术——笔记
霍普金森压杆实验中的脉冲整形技术——笔记1、霍普金森压杆实验中的一些问题的现状:关于霍普金森压杆技术有效性的讨论过去主要集中试件的尺寸效应，波在杆中的二维弥散修正等。
实验过程中试件是否处于应力均匀状态以及试件是否以恒应变率变形这两个问题上所给予的关注并不多，或者说还没有找到一个非常可行的方法来解决这两个问题。
2、常规霍普金森压杆技术所遇到的问题：要得到有效并精确的数据，下列霍普金森压杆的假设必须得到满足：1）压杆中的波传播必须是平面一维的，因为应变片所测得的杆的表面应变通常代表压杆整个横截面上的轴向应变。
2）试件中的应力和应变均处于均匀状态3）此外，为保证得到有效的应力—应变数据，还应该使试件中的应变随时间变化的历史也是均匀的，即试件的变形是在恒应变率的条件下进行的。
所对应的问题：1）二维波动效应(或称为波的弥散效应)2）在高应变率霍普金森压杆实验中，加载的上升时间在10μs左右，高速撞击将导致明显的应力波传播效应（纵向惯性效应），低应变率下的试件中应力均匀性的结论不再成立，因而这时的试件也不可能处于实际的应力均匀状态3）在常规霍普金森压杆实验中，子弹的撞击在入射杆中产生一个梯形的入射脉冲。
由于试件横截面的增加和试件材料的硬化，应变率则会随时间减小以致于不能在整个实验中保持为一恒定值3、常规霍普金森压杆对不同材料测试时存在的主要问题：3.1金属类材料：因为金属的弹性行为发生在非常小的变形下，在这样的小变形下，要得到精确的实验数据，因弥散效应引起的波的振荡问题和试件中应力均匀性是必须要考虑的敏感问题。
3.2脆性材料：首先，在霍普金森压杆实验中必须保持脆性材料试件两个端面严格平行以增加实验数据的精度，因为试件端面的不平行或不平整都可能导致局部失效和应变测量的不精确。
其次，常规霍普金森压杆实验中陡峭的梯形脉冲也导致脆性试件在小变形下的严重应力不均匀。
此外，经典的梯形入射脉冲还会导致脆性材料试件非恒应变率变形。

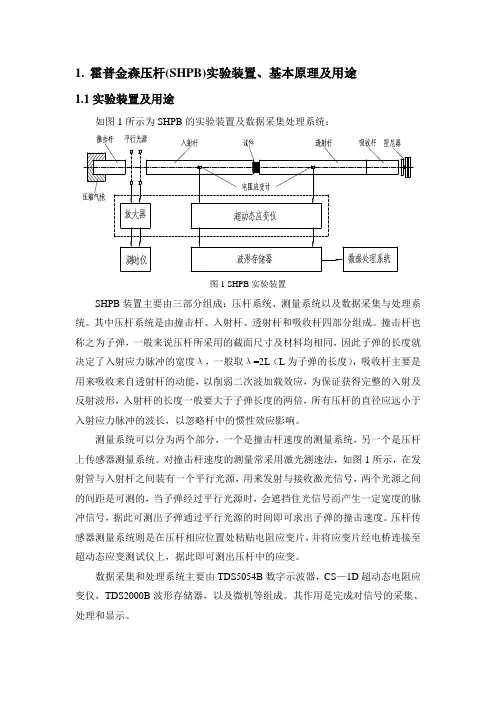

霍普金森压杆实验报告
(1)
νⅠ = ν2 = ν i +ν r = −c(ε i − ε r )
′ = ν t = −cε t νⅡ = ν 2
(t= ε )
νⅡ −νⅠ
l0 c l0
=
t
c (ε i − ε r − ε t ) l0 − ε r − ε t )dt
ε= (t )
∫ (ε
0
i
(2)
由 (1) 、 (2) 式进而可得试件材料的应力应变关系。根据均匀假定，可得
图 2 应力波波速测量原理图
鉴于弹性波在自由端反射的异号波形具有相同的传播速度， 还可以采用如图 3 所示的更为简单的测试方法。这时，应变片所记录的是拉压相间的应力波，同 一相位间隔距离代表应力波行走了一个来回，即杆长的二倍距离，据此也可以确 定应力波在细长杆中的传播速度。
图 3 应力波波速测量原理图
图 9 试样的工程应变率曲线
工程应力-应变曲线：
图 10 试样的工程应力-应变曲线
万试屋 – 材料测试仪器方法资源小站/test_house
εi + εr = ε t ，代入公式后则可得到更为简单的形式：
ε (t ) = −
σ (t ) =
2c t ε r dt l0 ∫0
A Eε t A0 万试屋 – 材料测试仪器方法资源小站/test_house
2. 霍普金森压杆(SHPB)实验的操作过程
2.1 实验问题描述
常规的拉伸（或压缩）实验测得的是材料在低应变率( 力应变曲线。本实验测得的是材料在高应变率(
)下的应
)下的应力-应变曲线，
其原理如图 4 所示。 当枪膛内的子弹以某速度撞击输入杆时，在杆内产生一个入 射脉冲 ，试件在该应力作用下产生高速变形，与此同时，在压杆中分别产生往 和向前的透射脉冲 。
