优缺点: 1 独立悬架主要就是单独悬挂在车身下面。 优点是质量轻,舒适性好,缺点是维修困难, 成本高。

2非独立悬架就是由一跟支架相连,车轮 和车桥挂在车身下面。优点是结构简单,硬度 强,维修方便,但是缺点也很明显,舒适性很 差
悬架的作用:

①缓和由于路面不平而引起的冲击振动,保证 行驶的平顺性。
②迅速衰减车身、车桥(或车轮)的振动。 ③传递车桥(或车轮)与车架(或承载式车身)之间 的相互作用力及力矩。 ④保证行驶时的稳定性。


悬架的组成:
典型的 悬架结 构由弹性元件、导向机 构以及 减震器等组成, 个别结构则还有缓冲 块、 横向稳定杆等。 弹性元件又有 钢板弹 簧、空气弹簧、螺旋弹 簧以及扭杆弹簧等形式, 而现代轿车悬架多采用 螺旋弹簧和扭杆弹簧, 高档豪华大客车则使用 空气弹簧。
汽车悬架的种类、作用和主要总成
编辑:邵晨阳
汽车悬架的种类
1、独立悬挂:横臂式、纵臂式、多连杆式、烛
式、麦弗逊式悬架
特点:两侧车轮由一根整体式车桥相连,车轮连同车
桥一起通过弹性悬架与车架(或车做成断开的,每一侧的车轮可以单独的
通过弹性悬架与车架(或车身)连接,两侧车轮可以 单独跳动,互不影响

后悬架类型哪种好

后悬架类型哪种好

后悬架类型哪种好后悬架是汽车悬挂系统的重要组成部分之一,负责支撑和缓冲车辆的后部。

在市场上,有多种不同类型的后悬架可供选择。

所以很多人在选择汽车时,会考虑后悬架的类型。

那么,到底哪种后悬架类型更好呢?本文将分析和比较几种常见的后悬架类型,以帮助读者更好地了解它们的优缺点。

第一种后悬架类型是独立悬挂系统。

独立悬挂系统是目前最常见的后悬架类型,它的特点是每个车轮都有单独的悬挂装置,能够独立地对地面的不平进行缓冲和吸收。

这种悬挂系统在提供舒适的乘坐体验方面表现出色,而且能够提供更好的操控性能。

然而,独立悬挂系统的成本相对较高,而且在重载和越野条件下的可靠性可能不如其他悬挂系统。

第二种后悬架类型是扭转梁悬挂系统。

扭转梁悬挂系统由一个横向连接轴和两个车轮组成。

它的优点是结构简单,制造成本低,同时在悬挂刚度和舒适性之间找到了平衡点。

扭转梁悬挂系统通常用于小型车和经济型车辆上。

然而,相较于独立悬挂系统,它在操控性能和减震效果上存在一定的局限。

第三种后悬架类型是多连杆悬挂系统。

多连杆悬挂系统采用多个控制杆和弹簧来增加悬挂系统的稳定性和操控性能。

它能够提供更好的车身控制和悬挂调校,使车辆在快速转弯和高速行驶时更加稳定。

多连杆悬挂系统通常用于高性能车型和豪华车型上。

然而,由于结构复杂,制造成本较高,因此在一般小型车中较少应用。

第四种后悬架类型是托架式悬挂系统。

托架式悬挂系统通过托杆和拉杆来连接车身和轮子,以提供稳定的悬挂性能。

这种悬挂系统常用于SUV和越野车型,并在恶劣路况下具有较好的通过能力。

然而,托架式悬挂系统相对较重,可能会对燃油经济性产生一定的影响。

最后一种后悬架类型是无独立悬挂系统。

无独立悬挂系统使用一个横梁连接车轮,使其一起运动。

这种悬挂系统通常用于商用车和货车上,因为它的结构坚固,能够适应重载和恶劣路况。

然而,无独立悬挂系统的缺点是舒适性相对较差,无法提供良好的操控性能。

总的来说,后悬架类型的选择取决于个人对车辆性能和用途的需求。

汽车典型悬架结构

汽车典型悬架结构

汽车典型悬架结构汽车的悬架系统是指连接车身和车轮之间的一系列部件。

它的主要功能是支撑车身、减震、保持车轮与地面接触的稳定性,并保证车辆的舒适性和操控性能。

目前市面上的汽车悬架系统有多种不同的结构,以下是一些典型的悬架结构。

1. 独立悬架系统(Independent Suspension)独立悬架系统是当前汽车悬架系统中最常见的结构之一、它是指每个车轮都有独立的悬挂系统,当一个车轮遇到不平的路面时,它的运动不会对其他车轮产生影响。

独立悬架系统可以提高车辆的稳定性、操控性和舒适性,因此被广泛应用于各种乘用车和跑车上。

2. 力臂式悬架系统(Wishbone Suspension)力臂式悬架系统也是一种常见的悬架结构。

它使用了一个或多个力臂来连接车轮和车体,将车轮的垂直运动转化为力臂的旋转运动,从而吸收道路上的冲击。

力臂式悬架可以提供较高的操控性能和平稳性,因此被广泛用于运动型汽车和高档乘用车中。

3. 麦弗逊悬架系统(MacPherson Suspension)麦弗逊悬架系统是一种简单而常见的独立悬架结构。

它由一个悬架支柱、一个支撑杆和一个减震器组成。

麦弗逊悬架系统的主要优点是结构简单、成本低廉,并且能够提供较好的悬架效果。

因此,它被广泛应用于大多数小型和中型乘用车中。

4. 多连杆悬架系统(Multi-link Suspension)多连杆悬架系统是一种复杂且高性能的独立悬架结构。

它由多个连杆、弹簧和减震器组成,能够提供更大的悬挂行程和更高的悬挂刚度。

多连杆悬架系统在提供较好悬挂效果的同时,还能够保持车辆的平稳性和操控性能。

因此,在高档乘用车和跑车中较为常见。

除了上述几种典型的悬架结构外,市面上还有其他少数的悬架系统,如扭力束悬架、半独立悬架和螺旋弹簧悬架等。

每种悬架结构都有其独特的优点和适用范围,汽车制造商会根据车辆类型和性能要求来选择合适的悬架系统。

总之,汽车的悬架系统是确保车辆稳定性、舒适性和操控性的重要部件之一、当前市场上存在多种不同类型的悬架系统,如独立悬架系统、力臂式悬架系统、麦弗逊悬架系统和多连杆悬架系统等。

汽车车身悬架分类

汽车车身悬架分类

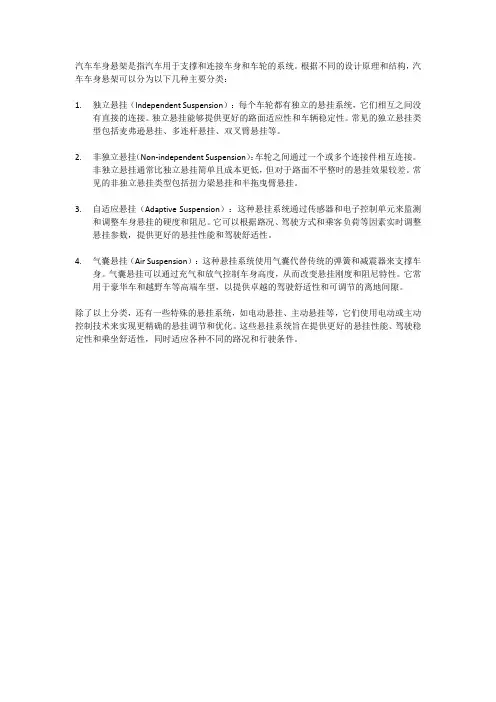

汽车车身悬架是指汽车用于支撑和连接车身和车轮的系统。

根据不同的设计原理和结构,汽车车身悬架可以分为以下几种主要分类:
1.独立悬挂(Independent Suspension):每个车轮都有独立的悬挂系统,它们相互之间没
有直接的连接。

独立悬挂能够提供更好的路面适应性和车辆稳定性。

常见的独立悬挂类型包括麦弗逊悬挂、多连杆悬挂、双叉臂悬挂等。

2.非独立悬挂(Non-independent Suspension):车轮之间通过一个或多个连接件相互连接。

非独立悬挂通常比独立悬挂简单且成本更低,但对于路面不平整时的悬挂效果较差。

常见的非独立悬挂类型包括扭力梁悬挂和半拖曳臂悬挂。

3.自适应悬挂(Adaptive Suspension):这种悬挂系统通过传感器和电子控制单元来监测
和调整车身悬挂的硬度和阻尼。

它可以根据路况、驾驶方式和乘客负荷等因素实时调整悬挂参数,提供更好的悬挂性能和驾驶舒适性。

4.气囊悬挂(Air Suspension):这种悬挂系统使用气囊代替传统的弹簧和减震器来支撑车
身。

气囊悬挂可以通过充气和放气控制车身高度,从而改变悬挂刚度和阻尼特性。

它常用于豪华车和越野车等高端车型,以提供卓越的驾驶舒适性和可调节的离地间隙。

除了以上分类,还有一些特殊的悬挂系统,如电动悬挂、主动悬挂等,它们使用电动或主动控制技术来实现更精确的悬挂调节和优化。

这些悬挂系统旨在提供更好的悬挂性能、驾驶稳定性和乘坐舒适性,同时适应各种不同的路况和行驶条件。

简单介绍一下常见的汽车底盘悬架类型

简单介绍一下常见的汽车底盘悬架类型

汽车底盘悬架是指连接车身和车轮之间的一系列装置,主要作用是传递作用在车轮和车身之间的力和力扭,并且缓冲由不平路面传给车架或车身的冲击力,以保证汽车能平顺地行驶。

下面是几种常见的汽车底盘悬架类型:
- 麦弗逊式独立悬架:麦弗逊式独立悬架是当今世界用的最广泛的轿车前悬挂之一,其主要结构由螺旋弹簧、减震器、三角形下摆臂组成,绝大部分车型还会加上横向稳定杆。

它的优点是结构简单、占用空间小、响应较快、制造成本低,但缺点是稳定性不佳,抗侧倾和制动点头能力较弱。

- 双叉臂式独立悬架:双叉臂式独立悬架拥有上下两个叉臂,横向力由两个叉臂同时吸收,支柱只承载车身重量,因此横向刚度大。

其优点是侧向支撑好、抓地力强、路感清晰,但缺点是制造成本高、悬架定位参数设定复杂。

- 多连杆式独立悬架:多连杆式独立悬架是由连杆,减震器和弹性元件组成的,它的优点是舒适性好、操控性好、结构简单,但缺点是占用空间大、成本高、高速稳定性较差。

- 扭力梁式非独立悬架:扭力梁式非独立悬架是由两个纵摆臂和一个横梁组成的,其优点是结构简单、占用空间小、成本低,但缺点是舒适性较差、操控性较差、抗侧倾能力较弱。

不同类型的汽车底盘悬架具有不同的特点,在选择汽车底盘悬架时,要根据车辆的用途、行驶环境等因素进行综合考虑。

独立悬架的分类

独立悬架的分类

独立悬架的分类独立悬架是一种常见的车辆悬挂系统,它可以使车辆在行驶过程中保持稳定性和平稳性。

根据不同的结构和工作原理,独立悬架可以分为多种类型。

本文将介绍几种常见的独立悬架分类。

一、麦弗逊式独立悬架麦弗逊式独立悬架是最常见的一种独立悬架,它由一个下摆臂、一个上摆臂、一个减震器和一个螺旋弹簧组成。

该结构简单、可靠,且制造成本低廉,因此被广泛应用于汽车行业。

麦弗逊式独立悬架的工作原理是:当车轮碰到路面上的不平度时,下摆臂会向上移动,同时压缩螺旋弹簧和减震器;当车轮再次接触平坦路面时,下摆臂会向下移动,同时释放螺旋弹簧和减震器的压缩力。

这样就能够保持车身平稳,并且使得驾驶体验更加舒适。

二、复合悬架复合悬架是一种结合了多种悬挂系统的独立悬架,它可以根据不同的需求来选择不同的悬挂方式。

例如,前轮采用麦弗逊式独立悬架,后轮采用多连杆式独立悬架,这样可以保证车辆在高速行驶时具有更好的稳定性和平稳性。

复合悬架的优点是:能够充分发挥各种悬挂系统的优点,提高车辆的行驶性能。

但是,由于结构比较复杂,制造成本相对较高。

三、多连杆式独立悬架多连杆式独立悬架是一种采用多个连接杆组成的独立悬架系统。

它可以根据不同的需求来设计不同数量和长度的连接杆。

多连杆式独立悬架的工作原理是:当车轮碰到路面上的不平度时,连接杆会向上或向下移动,同时压缩减震器和弹簧;当车轮再次接触平坦路面时,连接杆会向下或向上移动,并释放减震器和弹簧的压缩力。

这样就能够保持车身平稳,并且使得驾驶体验更加舒适。

多连杆式独立悬架的优点是:能够提供更好的悬挂性能,使得车辆在行驶过程中更加稳定和平稳。

但是,由于连接杆较多,制造成本相对较高。

四、扭力梁式独立悬架扭力梁式独立悬架是一种采用扭转杆或者扭转轴来连接左右车轮的独立悬架系统。

它可以根据不同的需求来设计不同数量和长度的扭转杆或者扭转轴。

扭力梁式独立悬架的工作原理是:当车轮碰到路面上的不平度时,扭转杆或者扭转轴会发生弯曲变形,并且压缩减震器和弹簧;当车轮再次接触平坦路面时,扭转杆或者扭转轴会恢复原来的形态,并释放减震器和弹簧的压缩力。

汽车悬架分类

汽车悬架分类
思到最后定稿的各个环节给予细心指引与教导,使我得以最终完成毕业论文设计! 最后,我要向百忙之中抽时间对本文进行审阅,评议和参与本人论文答辩的各位
老师表示感谢!
恳请各位老师批评指正!
汽车悬架分 类
2
-
1 2 3 4
目录
CONTENTS
麦弗逊式悬架
5
多连杆式悬架
6
双叉臂式悬架
7
扭力梁式悬架
空气悬架 电磁悬架 主动悬架
汽车悬架分类
汽车悬架是连接车身和车轮的重要部件,对于汽车的 操控性能、舒适性和安全性都有至关重要的影响
x
根据不同的设计理念和结构特点,汽车悬架可以分为 以下几类
麦弗逊式悬架
以上是常见的汽车悬架类型及其特点。不同类型的悬 架在不同的使用场景下具有不同的优缺点,需要根据 车辆的性能要求和使用环境来选择合适的悬架系统
电磁悬架
电磁悬架
01
电磁悬架是一种 通过电磁反应来 控制车轮运动轨 迹的悬架系统
02
它利用电磁反应 来吸收和释放振 动能量,从而提 供更好的舒适性 和操控稳定性
➢ 以上是新兴的汽车悬架类 型及其特点。随着科技的 不断进步,汽车悬架的设 计和性能也在不断升级和 完善。未来,随着新能源 汽车和智能驾驶技术的普 及,汽车悬架将会朝着更 加智能化、电动化和轻量 化的方向发展
-
THANKS!
XX生活即将结束,在此,我要感谢所有教导我的老师和陪 伴我一齐成长的同学,他们在我的大学生涯给予了很大的帮助。本论 文能够顺利完成,要特别感谢我的导师XXX老师,XXX老师对该论文从选题,构
麦弗逊式悬架
麦弗逊式悬架是一 种结构简单、紧凑、 体积小、占用空间
小的独立悬架
01

全面解析5种常见悬挂

全面解析5种常见悬挂

全面解析5种常见悬挂之一:麦弗逊式独立悬挂随着汽车产销量的高速发展,国内汽车的保有量也达到了空前的规模,消费者在购车的时候也不再简单把汽车看成是面子工程,而是越来越关心其汽车的各项性能,尤其是汽车的操控性能受到了极大关注。

在这个言必谈操控、论必说运动的年代里,几乎所有汽车品牌多在大力的宣传自己产品优秀的操控性能,从欧系的宝马、奥迪、萨伯到日系的讴歌、英菲尼迪等高端品牌无不在极力宣传自己良好的操控性和运动性,就连一向以舒适性能为取向的奔驰、凯迪拉克、雷克萨斯等高端品牌也在新近的设计中加入了更多的运动取向。

从以福克斯为代表的紧凑型轿车到以迈腾为代表的中级车到以宝马5系Li为代表的高档车无不标榜自己的运动性能。

那么他们是否如宣传所说这么优秀,此次汽车探索就为大家解读影响汽车运动性能的汽车底盘的核心——悬挂系统,并分析不同悬挂对汽车操控性及舒适性的影响。

悬挂在汽车底盘安放位置的示意图悬挂的概念和分类首先让我们来了解一下什么是悬挂:悬挂是汽车的车架与车桥或车轮之间的一切传力连接装置的总称,悬架的主要作用是传递作用在车轮和车身之间的一切力和力矩,比如支撑力、制动力和驱动力等,并且缓和由不平路面传给车身的冲击载荷、衰减由此引起的振动、保证乘员的舒适性、减小货物和车辆本身的动载荷。

典型的汽车悬挂结构由弹性元件、减震器以及导向机构等组成,这三部分分别起缓冲,减振和力的传递作用。

绝大多数悬挂多具有螺旋弹簧和减振器结构,但不同类型的悬挂的导向机构差异却很大,这也是悬挂性能差异的核心构件。

根据结构不同可分为非独立悬挂和独立悬挂两种。

奥迪运动轿车S4前后均采用了独立悬挂非独立悬挂由于是用一根杆件直接刚性地连接在两侧车轮上,一侧车轮受到的冲击、振动必然要影响另一侧车轮,这样自然不会得到较好的操纵稳定性及舒适性,同时由于左右两侧车轮的互相影响,也容易影响车身的稳定性,在转向的时候较易发生侧翻。

独立悬挂底盘扎实感非常明显。

由于采用独立悬挂汽车的两侧车轮彼此独立地与车身相连,因此从使用过程来看,当一侧车轮受到冲击、振动后可通过弹性元件自身吸收冲击力,这种冲击力不会波及另一侧车轮,使得厂家可在车型的设计之初通过适当的调校使汽车在乘坐舒适性、稳定性、操纵稳定性三方面取得合理的配置。

全面解析5种常见悬挂—麦弗逊式独立悬挂

全面解析5种常见悬挂—麦弗逊式独立悬挂

全面解析5种常见悬挂随着汽车产销量的高速发展,国内汽车的保有量也达到了空前的规模,消费者在购车的时候也不再简单把汽车看成是面子工程,而是越来越关心其汽车的各项性能,尤其是汽车的操控性能受到了极大关注。

在这个言必谈操控、论必说运动的年代里,几乎所有汽车品牌多在大力的宣传自己产品优秀的操控性能,从欧系的宝马、奥迪、萨伯到日系的讴歌、英菲尼迪等高端品牌无不在极力宣传自己良好的操控性和运动性,就连一向以舒适性能为取向的奔驰、凯迪拉克、雷克萨斯等高端品牌也在新近的设计中加入了更多的运动取向。

从以福克斯为代表的紧凑型轿车到以迈腾为代表的中级车到以宝马5系Li为代表的高档车无不标榜自己的运动性能。

那么他们是否如宣传所说这么优秀,此次汽车探索就为大家解读影响汽车运动性能的汽车底盘的核心——悬挂系统,并分析不同悬挂对汽车操控性及舒适性的影响。

悬挂在汽车底盘安放位置的示意图悬挂的概念和分类首先让我们来了解一下什么是悬挂:悬挂是汽车的车架与车桥或车轮之间的一切传力连接装置的总称,悬架的主要作用是传递作用在车轮和车身之间的一切力和力矩,比如支撑力、制动力和驱动力等,并且缓和由不平路面传给车身的冲击载荷、衰减由此引起的振动、保证乘员的舒适性、减小货物和车辆本身的动载荷。

典型的汽车悬挂结构由弹性元件、减震器以及导向机构等组成,这三部分分别起缓冲,减振和力的传递作用。

绝大多数悬挂多具有螺旋弹簧和减振器结构,但不同类型的悬挂的导向机构差异却很大,这也是悬挂性能差异的核心构件。

根据结构不同可分为非独立悬挂和独立悬挂两种。

奥迪运动轿车S4前后均采用了独立悬挂非独立悬挂由于是用一根杆件直接刚性地连接在两侧车轮上,一侧车轮受到的冲击、振动必然要影响另一侧车轮,这样自然不会得到较好的操纵稳定性及舒适性,同时由于左右两侧车轮的互相影响,也容易影响车身的稳定性,在转向的时候较易发生侧翻。

独立悬挂底盘扎实感非常明显。

由于采用独立悬挂汽车的两侧车轮彼此独立地与车身相连,因此从使用过程来看,当一侧车轮受到冲击、振动后可通过弹性元件自身吸收冲击力,这种冲击力不会波及另一侧车轮,使得厂家可在车型的设计之初通过适当的调校使汽车在乘坐舒适性、稳定性、操纵稳定性三方面取得合理的配置。

朱明-汽车底盘模块教学-行驶系5悬架

朱明-汽车底盘模块教学-行驶系5悬架


朱明工作室
zhubob-
拖臂式悬架
拖臂式悬架
朱明工作室
zhubob-

半拖臂式悬架
朱明工作室
zhubob-
多轴的大型车的平衡悬架
1、一般大型车都采用非独立悬架。那麽,在 不平的道路上,很难保证所有车轮都同时触地。改 为独立悬架更复杂。 2、为了克服独立悬架这一缺陷。把两个车桥 装在平衡杆的两边。(千秋架)其中部和车架作铰 式连接。这样一个车轮抬高,就会使另一个车轮下 降。这称为平衡悬架。 3、平衡杆设置推动杆承受其他方面的力矩和 反力。

独立悬架的种类

朱明工作室
zhubob-
双叉式悬架
两个控制臂支承装 有车轴的转向节。上 下控制臂间装有避振 机。

朱明工作室
zhubob-
独立悬架种类


撑杆式独立悬架:
1、减振器兼作悬架支 柱。俗称麦佛逊悬架 (前)和查普曼悬架 (后) 2、装有减振器的撑杆 上端连接车身。下端通 过控制臂和车桥连接。 桑塔纳轿车采用。
朱明工作室
zhubob-
朱明工作室
横向稳定杆
zhubob-
1、横向稳定杆是悬架的导 向装置。 2、利用一根弹簧钢的扭杆, 在汽车两边车轮发生垂直的差 异时,通过杆的扭转,减少车 身的倾斜。 3、提高了汽车行驶的平顺 性,舒适性以及操纵稳定性。

朱明工作室
zhubob-
钢板弹簧的中心螺栓
中心螺栓(和桥壳上的坑位 配合,用来固定汽车的轴距
朱明工作室
zhubob-
钢板弹簧
1、结构简单,维修方便, 使用可靠。广泛用于车。 2、由若干块等宽但不 等长度、厚度的钢板簧 片组合而成。 3、整体象一根等强度 的弹性梁。

目前汽车底盘悬架有几种

目前汽车底盘悬架有几种

目前汽车底盘悬架有几种
目前汽车底盘悬架有几种
常见的汽车悬架有独立悬架和非独立悬架,独立悬架有麦弗逊悬架,多连杆悬架,双叉臂悬架,双横臂悬架等。

常见的非独立悬架有扭力梁悬架,整体桥悬架。

大部分汽车的前悬架都会使用麦弗逊悬架,这种悬架占用空间小,成本也比较低。

一般的紧凑型汽车后悬架都会使用扭力梁非独立悬架,这种悬架的成本低,结构简单,占用空间小。

紧凑型汽车使用扭力梁后悬架一方面是因为成本限制,另一方面是为了扩大后备箱空间和后排空间。

一般的中型汽车或中大型汽车前悬架会使用麦弗逊悬架,双横臂悬架,双叉臂悬架,后悬架一般会使用多连杆独立悬架。

多连杆独立悬架的操控性更好,乘坐舒适性也是更好的。

但是多连杆独立悬架占用空间大,结构比较复杂,成本也是比较高的。

多连杆独立悬架其实就是双叉臂悬架的复杂化版本,多连杆悬架将双叉臂悬架的两个叉臂改成了四根连杆。

双横臂悬架是双叉臂悬架的简化版本,双横臂悬架将双叉臂悬架的两个叉臂改成了两个连杆。

要想拥有好的底盘,不仅要有好的悬架结构,还要有优秀的工程师调校。

1。

汽车悬架的分类

汽车悬架的分类

汽车悬架的分类
悬架系统按结构型式总体可以分为非独立悬架和独立悬架两大类。

汽车常见的悬架类型主要有纵置板簧式、纵臂扭转梁式非独立悬架以及麦弗逊式、双叉臂式、多连杆式独立悬架。

1、纵置板簧式非独立悬架:这种悬架就是在大货车上常见的钢板弹簧,它兼起减振与导向的作用,结构非常简单。

2、纵臂扭转梁式非立悬架:纵臂扭转梁式非立悬架是专为后轮设计的悬架结构,多数A级以下和低端SUV车型的后悬一般都采用了这种结构的悬架系统。

3、麦弗逊式独立悬架:麦弗逊悬架是目前使用最广泛的悬架类型,它主要由螺旋弹簧、减震器、三角形下摆臂组成。

它的运动特性是车轮只能沿主销上下跳动,而不能左右运动。

4、双叉臂式独立悬架:双叉臂式独立悬架在一些运动型车型上应用的比较多,它主要由两个三点式杆件加一个两点式杆件构成,两个横臂可以吸收横向上的力,支柱则主要承担车身重量,两个叉臂的顶点负责转向。

5、多连杆式独立悬架:多连杆独立悬架又可分为多连杆前悬架和多连杆后悬架系统。

其中前悬架一般为3连杆或4连杆式独立悬架;后悬架则一般为4连杆或5连杆式后悬
架系统,其中5连杆式后悬架应用较为广泛。

汽车悬架的分类及特点

汽车悬架的分类及特点

汽车悬架的分类及特点汽车悬架是连接车身和车轮的重要部件,它的主要功能是减震、支撑车身,保证车辆在行驶过程中的稳定性和平稳性。

根据悬架的结构和工作原理的不同,可以将汽车悬架分为独立悬架和非独立悬架两大类。

一、独立悬架独立悬架又称为独立式悬架,是指车辆的每个车轮都有独立的悬挂系统,彼此之间没有直接的连接。

独立悬架的特点是每个车轮都能够独立地对路面的不平进行响应,因此它能够提供更好的悬挂性能和行驶舒适性。

1. 麦弗逊式悬架:麦弗逊式悬架是一种常见的独立悬架形式,它通过弹簧和减震器支撑车身,保持车轮与车身的相对位置。

麦弗逊式悬架具有结构简单、可靠性高的特点,适用于大多数中低档轿车。

2. 双叉臂式悬架:双叉臂式悬架是一种运动性能较好的独立悬架形式,它通过两条弯曲的臂杆连接车轮和车身,可以提供较好的悬挂刚度和稳定性。

双叉臂式悬架常用于高档轿车和跑车。

3. 多连杆式悬架:多连杆式悬架是一种复杂的独立悬架形式,它通过多条连杆连接车轮和车身,可以提供更好的悬挂性能和操控稳定性。

多连杆式悬架常用于高档轿车和SUV。

二、非独立悬架非独立悬架是指车辆的两个车轮之间有直接的连接,一个车轮的运动会影响到另一个车轮。

非独立悬架的特点是结构简单、成本低廉,但悬挂性能和行驶舒适性较差。

1. 轴悬架:轴悬架是一种常见的非独立悬架形式,它通过一个横向的轴连接车轮,两个车轮之间没有独立的悬挂系统。

轴悬架适用于商用车和越野车等需要承载重物和通过复杂路况的车辆。

2. 拖曳臂悬架:拖曳臂悬架是一种非常简单的非独立悬架形式,它通过一条横向的臂杆连接车轮,可以提供一定的悬挂刚度和稳定性。

拖曳臂悬架常用于低档轿车和经济型车辆。

总结起来,独立悬架适用于追求悬挂性能和行驶舒适性的车辆,而非独立悬架适用于经济型车辆和需要承载重物的车辆。

在选择汽车时,消费者可以根据自己的需求和预算来选择合适的悬架类型。

同时,随着科技的发展,越来越多的汽车悬架采用了电子控制和可调节的设计,可以根据不同的驾驶条件和需求进行调整,进一步提升悬挂性能和行驶舒适性。

悬架类型,组成与工作原理

悬架类型,组成与工作原理

悬架类型,组成与工作原理
悬架类型可以分为以下几种:
1. 独立悬架(Independent Suspension):每个车轮都有独立的
悬挂装置,可以独立地对路面进行响应。

常见的独立悬架类型有麦弗逊悬挂、双叉臂悬挂和多连杆悬挂等。

2. 非独立悬架(Non-independent Suspension):车轮之间的悬
挂装置相互连接,不能独立地对路面进行响应。

非独立悬架常见的类型有梁式悬挂和拖曳臂式悬挂等。

3. 半独立悬架(Semi-independent Suspension):介于独立悬
架和非独立悬架之间的一种类型,具有部分独立悬挂和部分非独立悬挂的特点。

常见的半独立悬架类型有扭力梁悬挂和T
字梁悬挂等。

无论是独立悬架还是非独立悬架,其主要组成部件都包括弹簧、避震器、连接杆和转向杆等。

弹簧用于支撑车辆重量,减缓路面震动传递给车身的效果。

避震器用于控制弹簧的运动,减少车身的颠簸和抖动。

连接杆用于连接弹簧和车轮之间的传力,并在转向时保持悬挂系统的稳定性。

转向杆则控制车轮的转向。

悬架的工作原理是通过弹簧和避震器来减震和吸收路面的不平度,保持车身的稳定性和乘坐舒适性。

当车辆行驶在不平的路面上时,弹簧会压缩和伸展来减少悬挂系统收到的冲击力。

而避震器则会通过内部的阻尼装置来控制弹簧的运动速度,并有效地减少车身的颠簸和抖动,保持车轮的接地性。

通过悬挂系
统的工作,车辆可以更好地适应路面变化,提供更好的操控性和乘坐舒适性。

汽车几种悬架的区别

汽车几种悬架的区别

图3-3-9 油气弹簧非独立悬架
独立悬架按车轮运动形式分三类: 1)车轮在汽车横向平面内摆动的悬架(横臂式独立悬架图3-3-10);双横臂式独立悬架上下两摆臂不 等长,选择长度比例合适,可使车轮和主销的角度及左右车轮接地点间距离变化不大。摆臂大多做成V (或称A)字形。上下两个V形摆臂的内端与车架铰接,外端与转向节铰接。
2)车轮在汽车纵向平面内摆动的悬架(纵臂式独立悬架);
3)车轮沿主销移动的悬架,其中包括烛式悬架和麦弗逊式悬架图3-3-11(滑柱连杆式悬架);滑柱摆 臂式(麦弗逊式)悬架中,减振器起到引导车轮跳动的滑柱的作用。减振器上端通过橡胶支承与车身相 连接,该橡胶支承能起到球铰的作用。减振器缸筒下端固定在转向节上,转向节通过铰链与横摆臂连接, 该铰链中心与减振器上端球铰中心的连线构成转向主销轴线。当车轮上下运动时,主销定位角和左右车 轮接地点间距离会有变化。通过适当地调整杆系的布置,能使这些变化的量保持在极小的范围内,该悬 架占用横向空间小,有利于发动机向下布置,使汽车的重心降低,目前在轿车前悬架中采用很多。
三、油气弹簧非独立悬架(图3-3-9) 大吨位的自卸汽车采用。油气悬架具有变刚度特性,保证汽车的行驶平顺性。 第五节 独立悬架 独立悬架的优点: 1)在悬架弹性元件一定的变形范围内,两侧车轮可以单独运动而互不影响,减少在不平路面上车架和 车身的振动,有助于消除转向轮不断偏摆的不良现象。 2)减少了汽车的非簧载质量。悬架受到的冲击越小,提高汽车的平均行驶速度。 3)采用断开式车桥,汽车重心下降,提高了行驶稳定性;将悬架刚度设计较小。使车身振动频率降低, 改善平顺性。 独立悬架的结构复杂,制造成本高;保养维修不便;在一般情况下,车轮跳动时,由于车轮外倾角 与轮距变化较大,轮胎磨损严重。
图3-3-10 横臂式独立悬架

简述悬架的分类以及结构特点

简述悬架的分类以及结构特点

悬架的分类及结构特点悬架的分类悬架是指连接车身与车轮之间的部件系统,其主要功能是支撑和减震车身,同时使车辆保持稳定的操控性。

根据不同的设计原理和结构方式,悬架可以分为以下几类:1. 独立悬架独立悬架是指每个车轮的悬架都是独立的,互相不影响。

常见的独立悬架包括麦弗逊悬架、双叉臂悬架、多连杆悬架等。

独立悬架具有很好的悬架性能,能够适应不同路面的变化,提供较好的驾驶舒适性和操控性。

2. 非独立悬架非独立悬架是指每个车轮的悬架之间存在连接,互相影响。

常见的非独立悬架包括扭力梁式悬架、梁桥式悬架等。

非独立悬架结构简单、成本低,但悬架刚度较大,驾驶舒适性和操控性较差。

3. 半独立悬架半独立悬架是介于独立悬架和非独立悬架之间的一种悬架形式,它既具备独立悬架的优点,又考虑了成本和紧凑性。

常见的半独立悬架包括拖曳臂式悬架、麦弗逊式半独立悬架等。

悬架的结构特点不同类型的悬架结构具有不同的特点,下面将对各类悬架的结构特点进行详细分析。

1. 麦弗逊悬架麦弗逊悬架属于独立悬架的一种,广泛应用于现代汽车中。

它的结构特点如下:•由弹簧和减振器组成,减振器一般是麦弗逊筒。

•轴向向上升紧的承力弹簧使得车身的振动能够得到最佳的控制。

•上部的麦弗逊悬架组件可以通过控制臂旋转来调节悬挂高度和车身倾斜。

•结构简单、重量轻,易于生产和安装。

2. 双叉臂悬架双叉臂悬架也是一种独立悬架,常见于高级车辆和运动型汽车。

它的结构特点如下:•由上下两个控制臂和上下球头连接在一起。

•上下控制臂可以通过旋转和上下平移来调整悬挂高度和车身倾斜。

•双叉臂悬架的结构较为复杂,但可以提供更好的悬挂性能和高速行驶的稳定性。

3. 多连杆悬架多连杆悬架也属于独立悬架的一种,常见于高档车辆和跑车。

它的结构特点如下:•由多个控制臂构成,可以实现多个自由度的运动。

•控制臂的数量和长度可以根据需要进行调整,以实现更高的悬挂性能和操控性。

•多连杆悬架的结构复杂度较高,制造和安装成本相对较高。

主流汽车的悬挂系统有哪些?看过后,你也是半个行家!

主流汽车的悬挂系统有哪些?看过后,你也是半个行家!

主流汽车的悬挂系统有哪些?看过后,你也是半个行家!悬挂系统,主要可以分为二大类,第一,独立悬挂,第二,非独立悬挂,有些可以再细分,有半独立悬挂等。

我们先来了解下非独立悬挂,什么是非独立悬挂,顾名思义,车轮的两个悬挂是连在一起的,不能独立运动的。

1、拖曳臂式悬挂代表车型:东风本田飞度、上海大众POLO、东风日产颐达、东风标致307、东风雪铁龙等,以及国产10万以内的大部分车型,比如吉利远景X3,长安CS35,长城H2等。

典型的拖曳臂悬挂结构图分类:扭力梁式悬挂,纵向拖曳臂式悬挂,纵向摆臂式悬挂。

分析:它的结构还保持着整体桥式的特性,这就使纵向拖臂所连接的车轮在动态运动中外倾角不会发生变化,在高速转向时会使前轮出现转向不足;但同时,连接左右纵臂的横梁在连接处为可转动式,在一定程度上可让左右车轮在小范围的空间内自由活动而不干扰到另一侧车轮,这又使拖曳臂式悬挂系统具备了一定的独立性。

评价:拖曳臂式悬挂的最大优点是结构简单实用,左右两轮空间较大,且转向时,车身外倾角没有变化,避震器不发生弯曲应力,所以轮胎摩擦小,乘坐性佳;当刹车时,除了车头较重会往下沉外,拖曳臂悬吊的后轮也会往下沉,以平衡车身。

这种悬挂的缺点是在高速转向时无法提供精准的控制。

2、钢板弹簧式非独立悬架代表车型,五菱宏光,以及一些货车、客车等。

钢板弹簧式非独立悬架钢板弹簧被用做非独立悬架的弹性元件,由于它兼起导向机构的作用,使得悬架系统大为简化。

这种悬架广泛用于货车的前、后悬架中。

它中部用U型螺栓将钢板弹簧固定在车桥上。

悬架前端为固定铰链,也叫死吊耳。

它由钢板弹簧销钉将钢板弹簧前端卷耳部与钢板弹簧前支架连接在一起,前端卷耳孔中为减少摩损装有衬套。

后端卷耳通过钢板弹簧吊耳销与后端吊耳与吊耳架相连,后端可以自由摆动,形成活动吊耳。

当车架受到冲击弹簧变形时两卷耳之间的距离有变化的可能。

接下来,我们了解下独立悬挂系统。

1、横臂式独立悬挂代表车型:广本雅阁、奥德赛特点,车轮可以在汽车横向平面内摆动。

常见五种悬架类型

常见五种悬架类型

双叉臂式悬架『典型的双叉臂式独立悬挂结构图』双叉臂式悬挂又称双A臂式独立悬挂,双叉臂悬挂拥有上下两个叉臂,横向力由两个叉臂同时吸收,支柱只承载车身重量,因此横向刚度大。

双叉臂式悬挂的上下两个A字形叉臂可以精确的定位前轮的各种参数,前轮转弯时,上下两个叉臂能同时吸收轮胎所受的横向力,加上两叉臂的横向刚度较大,所以转弯的侧倾较小。

双叉臂式悬架由上下两根不等长V 字形或A字形控制臂以及支柱式液压减震器构成,通常上控制臂短于下控制臂。

上控制臂的一端连接着支柱减震器,另一端连接着车身;下控制臂的一端连接着车轮,而另一端则连接着车身。

上下控制臂还由一根连接杆相连,这根连杆同时也还与车轮相连接。

在整个悬架构造中,通过对多个支点的连接提高了上下控制臂以及整个悬架的整体性。

缺点制造成本高、悬架定位参数设定复杂。

优点横向刚度大、抗侧倾性能优异、抓地性能好、路感清晰。

『阿尔法·罗密欧159的前悬采用了双叉臂式悬挂』『大众途锐的双叉臂悬挂结构图』双叉臂式悬挂通常采用上下不等长叉臂(上短下长),让车轮在上下运动时能自动改变外倾角并且减小轮距变化减小轮胎磨损,并且能自适应路面,轮胎接地面积大,贴地性好。

『双叉臂式悬挂运动性出色,为法拉利、玛莎拉蒂等超级跑车所运用』相比麦弗逊式悬挂双叉臂多了一个上摇臂,不仅需要占用较大的空间,而且其定位参数较难确定,因此小型轿车的前桥出于空间和成本考虑一般不会采用此种悬挂。

但其具有侧倾小,可调参数多、轮胎接地面积大、抓地性能优异,因此绝大部分纯正血统的跑车的前悬挂均选用双叉臂式悬挂,可以说双叉臂式悬挂是为运动而生的悬挂,法拉利、玛莎拉蒂等超级跑车以及F1方程式赛车均采用了双叉臂式前悬挂。

国内采用双叉臂式前悬挂的轿车主要有一汽丰田皇冠和一汽丰田锐志,以及奥迪的豪华SUV Q7、大众途锐等。

另外需要说明的是,双横臂式悬挂和双叉臂式悬挂有着许多的共性,只是结构比双叉臂式简单些可以称之为简化版的双叉臂式悬挂。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
其具有侧倾小,可调参数多、轮胎接地面积大、抓地性能 优异,因此绝大部分纯正血统的跑车的前悬挂均选用双叉 臂式悬挂,可以说双叉臂式悬挂是为运动而生的悬挂,法 拉利、玛莎拉蒂等超级跑车以及F1方程式赛车均采用了双 叉臂式前悬挂。 车轮在上下运动时能自动改变外倾角并且减小轮距变化减 小轮胎磨损,并且能自适应路面,轮胎接地面积大,贴地 性好。
多连杆 独立悬架

结构复杂、成本高、零件多

多连杆式悬挂舒适性能 是所有悬挂中最 好的,操控性能也和双叉臂式悬挂难分 伯仲
高档轿车由于空间充裕、且注重舒适性 能何操控稳定性,所以大多使用多连 杆悬,可以说多连杆悬挂是高档轿车的 绝佳搭档。

双叉臂式悬架

双叉臂式悬挂运动性出色,为法拉利、玛莎拉蒂等超级跑 车所运用
连 杆 支 柱 悬 架

多 连 杆 独 立 悬 架

双 叉 臂 式Leabharlann 拖 曳 臂 式 悬 挂
麦 弗 逊 式

汽 车 常 用 五 大 悬 架
麦弗逊式
麦弗逊式悬挂是当今 世界用的 最广泛的轿车前悬挂之一


保时捷 911 、国产奥迪、 桑塔纳、夏利、富康等轿 车的前悬架均为麦弗逊式 独立悬架
麦弗逊悬挂--优点

麦弗逊悬挂拥有良好的响应性和操控性,而且结构简单,占用空间小, 成本低,重量轻,适合布置大型发动机以及装配在小型车身上。

由于构造简单,性能优越的缘故,被行家誉为经典的设计。

这种悬架之所以能得到广泛的应用,原因就在于它的结构非常紧凑, 占用空间不大,并且制造成本也不高

从耳熟能详的微型代步工具奥托到追求速度和操控极限的宝马M3、保 时捷911,无一例外地都在前悬采用了这种结构简单、延伸性好的悬 挂系统


拖曳臂式悬挂

单纵臂扭杆梁式悬挂(俗称拖曳臂式悬挂):

主要优点:结构简单实用、占用空间最小、制造 成本低 。
主要缺点:承载性能差、抗侧倾能力较弱、减震 性能差、舒适性有限 适用车型:中小型汽车、低端SUV后悬挂



拖曳臂式悬挂

『大众甲壳虫采用拖曳臂式后悬挂』
拖曳臂式悬挂我们姑且称之为半独立悬挂,从悬挂结构来 看属于不折不扣的非独立悬挂,因为左右纵向摇臂被一跟 粗大的扭转梁焊接在一起,但是从悬挂性能来看,这种悬 挂实现的是具有更高稳定性的全拖式独立悬挂的性能。 拖曳臂式悬挂本身具有非独立悬挂的存在的缺点但同时也 兼有独立悬挂的优点,拖曳臂式悬挂的最大优点是左右两 轮的空间较大,而且车身的外倾角没有变化,避震器不发 生弯曲应力,所以摩擦小
相关文档
最新文档
