HL线切割说明书
HL线切割使用说明书解析
HL线切割控制编程系统说明书作者:邓浩林《HL线切割控制编程系统》、《Towedm线切割编程系统》、《HL线切割控制卡》、《HL线切割控制卡产品设计》和《HL商标》分别取得中华人民共和国国家知识产权局发明专利、中华人民共和国国家版权局著作权和国家工商行政管理总局商标登记。
任何单位或个人未经许可，均不得进行复制、翻版，或部分复制、翻版专利登记保护的内容。
任何单位或个人销售或者使用复制、翻版或假冒HL产品，都将会受到法律的制裁。
中华人民共和国国家版权号：2004SR06657中华人民共和国国家知识产权专利号：ZL200320116897.1一、系统简介：HL系统是目前国内最广受欢迎的线切割机床控制系统之一，它的强大功能、高可靠性和高稳定性已得到行内广泛认同。
HL-PCI版本将原HL卡的ISA接口改进为更先进的PCI接口，因为PCI接口的先进特性，使得HL-PCI卡的总线部份与机床控制部分能更好地分隔，从而进一步提高HL系统的抗干扰能力和稳定性。
而且安装接线更加简单、明了，维修方便。
HL-PCI卡对电脑配置的要求不高，而且兼容性比ISA卡更好。
不需硬盘、软盘也能启动运行。
二、主要功能：１、一控多功能,可在一部电脑上同时控制多达四部机床切割不同的工件，并可一边加工一边编程。
２、锥度加工采用四轴／五轴联动控制技术。
上下异形和简单输入角度两种锥度加工方式，使锥度加工变得快捷、容易。
可作变锥及等圆弧加工。
３、模拟加工，可快速显示加工轨迹特别是锥度及上下异形工件的上下面加工轨迹，并显示终点坐标结果。
４、实时显示加工图形进程，通过切换画面，可同时监视四台机床的加工状态，并显示相对坐标Ｘ、Ｙ、Ｊ和绝对坐标Ｘ、Ｙ、Ｕ、Ｖ等变化数值。
５、断电保护，如加工过程中突然断电，复电后，自动恢复各台机床的加工状态。
系统内储存的文件可长期保留。
６、可对基准面和丝架距作精确的校正计算，对导轮切点偏移作U向和V向的补偿，从而提高锥度加工的精度，大锥度切割的精度大大优于同类软件。
HL线切割控制编程系统使用说明
HL线切割控制编程系统使用说明HL线切割控制编程系统《HL线切割控制编程系统》、《Towedm线切割编程系统》、《HL线切割控制卡》、《HL线切割控制卡产品设计》和《HL商标》分别取得中华人民共和国国家知识产权局发明专利、中华人民共和国国家版权局著作权和国家工商行政管理总局商标登记。
任何单位或个人未经许可，均不得进行复制、翻版，或部分复制、翻版专利登记保护的内容。
任何单位或个人销售或者使用复制、翻版或假冒HL产品，都将会受到法律的制裁。
中华人民共和国国家版权号：2004SR06657中华人民共和国国家知识产权专利号：ZL200320116897.1一、系统简介：HL系统是目前国内最广受欢迎的线切割机床控制系统之一，它的强大功能、高可靠性和高稳定性已得到行内广泛认同。
HL-PCI版本将原HL卡的ISA接口改进为更先进的PCI接口，因为PCI接口的先进特性，使得HL-PCI卡的总线部份与机床控制部分能更好地分隔，从而进一步提高HL系统的抗干扰能力和稳定性。
而且安装接线更加简单、明了，维修方便。
HL-PCI卡对电脑配置的要求不高，而且兼容性比ISA卡更好。
不需硬盘、软盘也能启动运行。
二、主要功能：１、一控多功能,可在一部电脑上同时控制多达四部机床切割不同的工件，并可一边加工一边编程。
２、锥度加工采用四轴／五轴联动控制技术。
上下异形和简单输入角度两种锥度加工方式，３５、动短路回退等多种功能。
６、可从任意段开始加工，到任意段结束。
可正向／逆向加工。
７、可随时设置（或取消）加完工当段指令后暂停。
８、暂停、结束、短路自动回退及长时间短路（１分钟）报警。
９、可将ＡＵＴＯＣＡＤ的ＤＸＦ格式及ＩＳＯＧ格式作数据转换。
１０、系统接入客户的网络系统，可在网络系统中进行数据交换和监视各加工进程。
１１、加工插补半径最大可达２０００米。
１２、机床加工工时自动积累，便于生产管理。
１３、机床加光栅尺后，可实现闭环控制。
三、操作使用：上电后，电脑即可快速进入本系统，选择１．ＲＵＮ运行，按回车键即进入主菜单。
HL线切割控制编程系统使用说明
HL线切割控制编程系统《HL线切割控制编程系统》、《Towedm线切割编程系统》、《HL线切割控制卡》、《HL线切割控制卡产品设计》和《HL商标》分别取得中华人民共和国国家知识产权局发明专利、中华人民共和国国家版权局着作权和国家工商行政管理总局商标登记。
任何单位或个人未经许可，均不得进行复制、翻版，或部分复制、翻版专利登记保护的内容。
任何单位或个人销售或者使用复制、翻版或假冒HL产品，都将会受到法律的制裁。
中华人民共和国国家版权号：2004SR06657一、系统简介：HL系统是目前国内最广受欢迎的线切割机床控制系统之一，它的强大功能、高可靠性和高稳定性已得到行内广泛认同。
HL-PCI版本将原HL卡的ISA接口改进为更先进的PCI接口，因为PCI接口的先进特性，使得HL-PCI卡的总线部份与机床控制部分能更好地分隔，从而进一步提高HL系统的抗干扰能力和稳定性。
而且安装接线更加简单、明了，维修方便。
HL-PCI卡对电脑配置的要求不高，而且兼容性比ISA卡更好。
不需硬盘、软盘也能启动运行。
二、主要功能：１、一控多功能,可在一部电脑上同时控制多达四部机床切割不同的工件，并可一边加工一边编程。
２、锥度加工采用四轴／五轴联动控制技术。
上下异形和简单输入角度两种锥度加工方式，使锥度加工变得快捷、容易。
可作变锥及等圆弧加工。
３、模拟加工，可快速显示加工轨迹特别是锥度及上下异形工件的上下面加工轨迹，并显示终点坐标结果。
４、实时显示加工图形进程，通过切换画面，可同时监视四台机床的加工状态，并显示相对坐标Ｘ、Ｙ、Ｊ和绝对坐标Ｘ、Ｙ、Ｕ、Ｖ等变化数值。
５、断电保护，如加工过程中突然断电，复电后，自动恢复各台机床的加工状态。
系统内储存的文件可长期保留。
６、可对基准面和丝架距作精确的校正计算，对导轮切点偏移作U向和V向的补偿，从而提高锥度加工的精度，大锥度切割的精度大大优于同类软件。
７、浏览图库，可快速查找所需的文件。
８、钼丝偏移补偿（无须加过渡圆），加工比例调整，坐标变换,循环加工，步进电机限速，自动短路回退等多种功能。
HL系统操作说明
HL线切割机床控制编程系统V5.16版本新增功能及使用说明1.锥度模式增加了”摇摆导轮”模式一项,该功能在加工时进行了大锥度切割Y方向弧度修正,使HL可以切割大锥度了.切割锥度为45°,丝架高为2米,也能保证切割精度.不但如此,一般的小锥度和普通的”摇摆拖板”模式的切割精度也相应提高.2.变频跟踪的短路电压更加合理,调节百分率分的更细,使得操作者更容易调节变频跟踪,同时使加工效率明显提高,尤其是对割厚件或超厚件.3.AUTOCADR12的DXF文件转换更加可靠,对于坐标旋转的线段不会再丢失了.4.画面颜色可由用户自己调节,使HL不再是单一的黑色画面.用户可在”系统参数”设置内的”Colors设置BU,在”文件调入6.HLa.键退出到b.在,可在HL_WIN”c.HL,这样7..作者:邓浩林版权声明《HL线切割控制编程系统》、《Towedm线切割编程系统》、《HL线切割控制卡》、《HL线切割控制卡产品设计》和《HL商标》分别取得中华人民共和国国家知识产权局发明专利、中华人民共和国国家版权局着作权和国家工商行政管理总局商标登记。
任何单位或个人未经许可，均不得进行复制、翻版，或部分复制、翻版专利登记保护的内容。
任何单位或个人销售或者使用复制、翻版或假冒HL产品，都将会受到法律的制裁。
中华人民共和国国家版权号：2004SR06657一、系统简介：HL系统是目前国内最广受欢迎的线切割机床控制系统之一，它的强大功能、高可靠性和高稳定性已得到行内广泛认同。
HL-PCI版本将原HL卡的ISA接口改进为更先进的PCI接口，因为PCI接口的先进特性，使得HL-PCI 卡的总线部份与机床控制部分能更好地分隔，从而进一步提高HL系统的抗干扰能力和稳定性。
而且安装接线更加简单、明了，维修方便。
HL-PCI卡对电脑配置的要求不高，而且兼容性比ISA卡更好。
不需硬盘、软盘也能启动运行。
二、主要功能：１、一控多功能,可在一部电脑上同时控制多达四部机床切割不同的工件，并可一边加工一边编程。
HL线切割说明书
<一> HL数控系统技术参数与功能一、功能简介数控线切割机是加工各种精密的形状复杂的金属模具的专用机床，可加工各种硬度的金属材料，而且材料淬硬后对其切割状态更有利，适宜用它对模具作最后工序的加工，以减少淬火变形和表面氧化影响尺寸精度。
本控制系统采用专门设计的数字控制硬件插卡，配备INTEL486/PENTIUM 586电脑，硬件插卡带有接口电路、变频、和高频控制开关，具有元件少，接插件少，可靠性高等特点。
控制器系统软件全中文提示；可一边加工, 一边进行程序编辑或模拟加工；可同时控制多达四部机床做不同的工作；采用大规模CMOS存储器（62256/628128）来实现停电保护；系统接入客户的网络系统,可在网络系统中进行数据交换和监视各加工进程。
主要技术参数：1. 开机操作简化：系统参数设置可永久保留，操作简单易学；2. 永久保留内存数据：系统附有可自动充电之镍隔电池供存储器停电状态所需，完善的断电保护功能，如加工过程中突然断电，复电后即可继续加工；3. 图形显示加工进程，并显示相对坐标X、Y，J和绝对坐标X、Y、U、V等变化数值；4. 锥度加工应用了四轴/五轴联动的技术，上下异形和简单输入角度两种锥度加工方式，使锥度加工变得快捷、容易。
5. 导轮切点补偿，包括了U轴和V轴，使大锥度切割的精度大大优于同类软件。
6．可对基准面和丝架距作精确的校正计算，使锥度加工的精度得到保证，并且容易操作。
7．可将AUTOCAD的DXF格式及ISO G格式作数据转换。
8．可在一台电脑上同时控制多达四部机床做不同的工作，并可脱机一边加工，一边编程。
9. 加工参数设置包括：3B补偿，加工比例，坐标变换，循环加工和步进速度调节等，坐标变换有旋转、镜象等八种；10. 机床加工工时自动累积，方便对机床使用的管理；11. 可随时设置（或取消）加工完当段结束时的暂停标志；12. 对某组加工指令（在任意区间内选取）设定循环加工2～255次；13. 可由任意段开始加工，和到任意段结束，以及正/逆向加工；14. 模拟加工可快速检查程序的终点坐标结果，及预先检查加工过程；15. 暂停、结束、短路自动回退和长时间短路（1分钟）报警；米；2000加工插补运算圆弧半径至 16.. 系统原理图及接线图二高频电源一号机床驱动电源高频电源数字控制软件卡1二号机床驱动电源微计算机数字控制软件卡23 数字控制软件卡高频电源网络接口三号机床驱动电源连接客户网络数字控制接口卡接插头：XA XB XC YA YB YC UA UB UC VA VB VC 开高频1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 2512V 12V 工件关机GND GND GND XE XD BF YE YD三. 应用网络 (选项)HL控制系统有两种网络版本：1．网络系统为NOVELL3.12 NETWARE，支持网卡有NE2000兼容卡，PCI8029和PCI8139等。

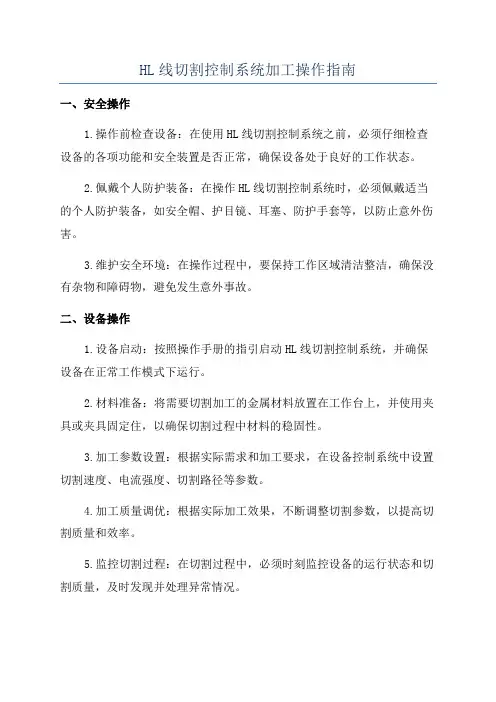

HL线切割控制系统加工操作指南
HL线切割控制系统加工操作指南一、安全操作1.操作前检查设备：在使用HL线切割控制系统之前，必须仔细检查设备的各项功能和安全装置是否正常，确保设备处于良好的工作状态。
2.佩戴个人防护装备：在操作HL线切割控制系统时，必须佩戴适当的个人防护装备，如安全帽、护目镜、耳塞、防护手套等，以防止意外伤害。
3.维护安全环境：在操作过程中，要保持工作区域清洁整洁，确保没有杂物和障碍物，避免发生意外事故。
二、设备操作1.设备启动：按照操作手册的指引启动HL线切割控制系统，并确保设备在正常工作模式下运行。
2.材料准备：将需要切割加工的金属材料放置在工作台上，并使用夹具或夹具固定住，以确保切割过程中材料的稳固性。
3.加工参数设置：根据实际需求和加工要求，在设备控制系统中设置切割速度、电流强度、切割路径等参数。
4.加工质量调优：根据实际加工效果，不断调整切割参数，以提高切割质量和效率。
5.监控切割过程：在切割过程中，必须时刻监控设备的运行状态和切割质量，及时发现并处理异常情况。
6.切割结束：在加工完成后，及时停止设备运行，并将切割好的工件从工作台上取下。
三、设备维护1.定期清洁：定期对HL线切割控制系统进行清洁，包括清除灰尘、金属屑和其他杂物，确保设备各部件的正常运转。
2.润滑部件：定期润滑设备的关键部件，如导轨、丝杠等，以减少摩擦和磨损，保证设备的正常运行。
3.检查电源线：定期检查设备电源线，确保其无损坏和短路现象，及时更换损坏的电源线。
4.定期维护：根据设备的维护手册或厂家建议，定期对HL线切割控制系统进行维护和保养，以延长设备的使用寿命。
四、故障处理1.设备故障排除：在设备运行过程中，如果遇到故障，及时停机，排除故障原因，确保设备的正常运行。
2.备用部件更换：如果发现设备的一些部件出现损坏或磨损，需要及时更换备用部件，以确保设备的正常运行。
以上就是HL线切割控制系统加工操作的详细指南，希望对操作员能够正确、安全地使用HL线切割控制系统提供帮助。
HL线切割使用说明书
HL线切割控制编程系统说明书作者:邓浩林《HL线切割控制编程系统》、《Towedm线切割编程系统》、《HL线切割控制卡》、《HL线切割控制卡产品设计》和《HL商标》分别取得中华人民共和国国家知识产权局发明专利、中华人民共和国国家版权局着作权和国家工商行政管理总局商标登记。
任何单位或个人未经许可，均不得进行复制、翻版，或部分复制、翻版专利登记保护的内容。
任何单位或个人销售或者使用复制、翻版或假冒HL产品，都将会受到法律的制裁。
中华人民共和国国家版权号：2004SR06657一、系统简介：HL系统是目前国内最广受欢迎的线切割机床控制系统之一，它的强大功能、高可靠性和高稳定性已得到行内广泛认同。
HL-PCI版本将原HL卡的ISA接口改进为更先进的PCI接口，因为PCI接口的先进特性，使得HL-PCI卡的总线部份与机床控制部分能更好地分隔，从而进一步提高HL系统的抗干扰能力和稳定性。
而且安装接线更加简单、明了，维修方便。
HL-PCI 卡对电脑配置的要求不高，而且兼容性比ISA卡更好。
不需硬盘、软盘也能启动运行。
二、主要功能：１、一控多功能,可在一部电脑上同时控制多达四部机床切割不同的工件，并可一边加工一边编程。
２、锥度加工采用四轴／五轴联动控制技术。
上下异形和简单输入角度两种锥度加工方式，使锥度加工变得快捷、容易。
可作变锥及等圆弧加工。
３、模拟加工，可快速显示加工轨迹特别是锥度及上下异形工件的上下面加工轨迹，并显示终点坐标结果。
４、实时显示加工图形进程，通过切换画面，可同时监视四台机床的加工状态，并显示相对坐标Ｘ、Ｙ、Ｊ和绝对坐标Ｘ、Ｙ、Ｕ、Ｖ等变化数值。
５、断电保护，如加工过程中突然断电，复电后，自动恢复各台机床的加工状态。
系统内储存的文件可长期保留。
６、可对基准面和丝架距作精确的校正计算，对导轮切点偏移作U向和V向的补偿，从而提高锥度加工的精度，大锥度切割的精度大大优于同类软件。
７、浏览图库，可快速查找所需的文件。
HL系统操作说明
HL线切割机床控制编程系统V5.16版本新增功能及使用说明1.锥度模式增加了”摇摆导轮”模式一项,该功能在加工时进行了大锥度切割Y方向弧度修正,使HL可以切割大锥度了.切割锥度为45°,丝架高为2米,也能保证切割精度.不但如此,一般的小锥度和普通的”摇摆拖板”模式的切割精度也相应提高.2.变频跟踪的短路电压更加合理,调节百分率分的更细,使得操作者更容易调节变频跟踪,同时使加工效率明显提高,尤其是对割厚件或超厚件.3.AUTOCADR12的DXF文件转换更加可靠,对于坐标旋转的线段不会再丢失了.4.画面颜色可由用户自己调节,使HL不再是单一的黑色画面.用户可在”系统参数”设置内的”Colors设置BU,在”文件调入6.HLa.键退出到b.在,可在HL_WIN”c.HL,这样7..作者:邓浩林版权声明《HL线切割控制编程系统》、《Towedm线切割编程系统》、《HL线切割控制卡》、《HL线切割控制卡产品设计》和《HL商标》分别取得中华人民共和国国家知识产权局发明专利、中华人民共和国国家版权局着作权和国家工商行政管理总局商标登记。
任何单位或个人未经许可，均不得进行复制、翻版，或部分复制、翻版专利登记保护的内容。
任何单位或个人销售或者使用复制、翻版或假冒HL产品，都将会受到法律的制裁。
中华人民共和国国家版权号：2004SR06657一、系统简介：HL系统是目前国内最广受欢迎的线切割机床控制系统之一，它的强大功能、高可靠性和高稳定性已得到行内广泛认同。
HL-PCI版本将原HL卡的ISA接口改进为更先进的PCI接口，因为PCI接口的先进特性，使得HL-PCI 卡的总线部份与机床控制部分能更好地分隔，从而进一步提高HL系统的抗干扰能力和稳定性。
而且安装接线更加简单、明了，维修方便。
HL-PCI卡对电脑配置的要求不高，而且兼容性比ISA卡更好。
不需硬盘、软盘也能启动运行。
二、主要功能：１、一控多功能,可在一部电脑上同时控制多达四部机床切割不同的工件，并可一边加工一边编程。
HL线切割数字控制编程系统使用说明Autop
HL数字控制编程系统使用说明一、系统简介：本系统是目前国内比较先进的线切割机床控制系统，它功能强大、可靠性高、抗干扰能力强、切割跟踪稳定。
本系统软硬件及接口电路全部集中在一块插卡上，结构紧凑，安装接线简单，维修方便。
系统对电脑配置要求不高，使用４８６／５８６即可，不用硬盘、软盘也能运行。
本系统中英文提示,界面友好，操作简单易学。
二、主要功能：１、一控多功能,可在一部电脑上同时控制多达四部机床切割不同的工件，并可一边加工一边编程。
２、锥度加工采用四轴／五轴联动控制技术。
上下异形和简单输入角度两种锥度加工方式，使锥度加工变得快捷、容易。
可作变锥及等园弧加工。
３、模拟加工，可快速显示加工轨迹特别是锥度及上下异形工件的上下面加工轨迹，并显示终点坐标结果。
４、实时显示加工图形进程，通过切换画面，可同时监示四台机床的加工状态，并显示相对坐标Ｘ、Ｙ、Ｊ和绝对坐标Ｘ、Ｙ、Ｕ、Ｖ等变化数值。
５、断电保护，如加工过程中突然断电，复电后，自动恢复各台机床的加工状态。
系统内储存的文件可长期保留。
６、可对基准面和丝架距作精确的校正计算，对导轮切点偏移作U向和V向的补偿，从而提高锥度加工的精度，大锥度切割的精度大大优于同类软件。
７、浏览图库，可快速查找所需的文件。
８、钼丝偏移补偿（无须加过渡园），加工比例调整，坐标变换,循环加工，步进电机限速，自动短路回退等多种功能。
９、可从任意段开始加工，到任意段结束。
可正向／逆向加工。
１０、可随时设置（或取消）加完当段指令后暂停。
１１、暂停、结束、短路自动回退及长时间短路（１分钟）报警。
１２、可将ＡＵＴＯＣＡＤ的ＤＸＦ格式及ＩＳＯＧ格式作数据转换。
１３、系统接入客户的网络系统，可在网络系统中进行数据交换和监视各加工进程。
１４、加工插补半径最大可达２０００米。
１５、机床加工工时自动积累，便于生产管理。
三、操作使用：上电后，电脑即可快速进入本系统，选择１．ＲＵＮ运行，按回车键即进入主菜单。
HL卡多次切割功能操作与接线说明
HL®卡多次切割功能操作与接线说明（一）进入HL®主画面，将光标移到“Multi参数1”，按回车键，或直接按M键，进入重复加工参数表（图一）。
（对于2号副卡，对应菜单项为“multI参数2”、按I键直接进入）。
（二）图一所示为HL®主卡的重复加工参数表，其中第1列为行号，共有10行参数。
编程时所产生3B文件中有一些含有“R D”的行，其作用是让程序输出控制指令，这个过程会停顿四秒，使丝筒转速、高频脉冲、高频电流、变频跟踪等作好变化，以便下一刀使用不同的切割参数。
开始加工后，首先转到第一行参数，每到“R D”，自动转到下一行参数。
正在加工的参数行以红色显示。
图一、重复加工参数表（三）参数说明：第2列参数“脉宽Pw”是脉冲宽度，单位为微秒，取值范围2~200微秒；第3列“脉间Pi”是脉冲间隔，单位为脉冲宽度的倍数，如脉宽为10微秒，脉间为5，则脉冲间隔等于50微秒，取值范围2~15；第4列“调制F.M.”是分组脉冲设定，0：无，1~5：分组脉冲宽度分别为1-5微秒；第5列“电流Amp．”是高频电流强度（参看第五节），取值范围1~15；第6列“丝速W.S.”是丝筒转速端子设置（参看第六节），取值范围0~7；第7列“变频V.F.”是变频跟踪变量。
（四）参数的设置和修改：按上下左右箭头键选择要修改的项，按“+”、“-”键进行调节。
按“ESC”退出。
（五）如图二所示，高频脉冲信号由HF0、HF1、HF2、HF3输出，高频电流强度是控制这四路输出的有无（参看表一）。
用户只要将HF0接1个功率场效应管、HF1接2个功率场效应管、HF2接4个功率场效应管、HF3接8个功率场效应管，通过调节“电流Amp．”参数，可使高频电流强度分为1-15挡，如图三所示，使用了15个功率场效应管。
用户也可自行选择功率管的个数，如HF0、HF1各接1个，HF2、HF3各接3个，共8个功率场效应管。
[注意1]：HF0、HF1、HF2、HF3以及AC12H1、AC12H2必须使用屏蔽线，屏蔽线的一端连接到电脑外壳（即15芯接头的金属壳），而另一端不要有任何连接。
HL线切割控制编程系统使用说明
HL线切割控制编程系统使用说明一、安装与配置2.按照安装程序的指导，选择安装目录和默认设置，完成安装过程。
3.打开HL线切割控制编程系统，进入配置页面。
4.在配置页面中，输入线切割机的型号和参数，连接线切割机与电脑，点击“连接”按钮进行连接。
二、界面介绍1.主界面：主界面呈现出线切割机的运行状态、切割进度和程序列表等信息。
3.设置界面：设置界面用于配置线切割机的参数，包括切割速度、厚度、断电恢复等选项。
三、编程步骤1.打开编程界面，点击“新建程序”按钮创建一个新的切割程序。
2.在绘图工具中绘制切割路径。
用户可以通过直线、曲线和圆形等工具来创建切割路径。
3.设置切割速度和厚度等参数。
用户可以根据切割材料的不同来调整这些参数。
4.在程序列表中保存切割程序，并按需求命名。
5.点击“开始运行”按钮，将切割程序上传到线切割机，并开始执行切割任务。
四、运行步骤1.在主界面中选择要运行的切割程序，并点击“运行”按钮。
2.线切割机将开始按照切割程序的要求进行切割。
3.在切割过程中，用户可以随时监控切割进度和状态，并可以通过暂停、终止和恢复按钮对切割任务进行控制。
4.切割任务完成后，用户可以将切割结果保存到指定的位置。
五、其他功能3.校验和优化：系统提供了切割程序的校验和优化功能，以确保切割任务的准确性和高效性。
六、注意事项1.在使用HL线切割控制编程系统之前，请先了解线切割机的操作方法和安全须知。
2.在编程和运行切割程序时，请确保切割机与电脑的连接稳定，以免发生数据传输错误。
HL线切割编程系统使用说明0
HL线切割编程系统使用说明0[使用说明]一、启动软件1.在计算机上安装HL线切割编程系统并成功运行后，可以双击桌面上的图标来启动软件。
2.在启动界面选择新建或打开现有的项目。
二、新建一个项目1.点击启动界面上的“新建项目”按钮，进入新建项目的界面。
2.输入项目名称、项目编号和描述信息。
3.选择线切割机型号和规格。
4.确认项目设置后，点击“确定”按钮创建项目。
三、创建零件图形4.在绘制完成后，点击“保存”按钮保存零件图形。
四、生成切割路径1.在项目管理界面中，选择需要生成切割路径的零件。
2.点击“生成路径”按钮，系统将自动根据零件图形生成最佳的切割路径。
3.针对不同的切割要求，可以在生成路径的过程中进行调整和优化。
五、编写切割程序1.在项目管理界面中，选择需要编写切割程序的零件。
3.根据切割要求，依次添加切割路径，设置切割速度、温度、气体流量等参数。
5.编写完成后，点击“保存”按钮保存切割程序。
六、导出切割程序1.在项目管理界面中选择需要导出切割程序的零件。
2.点击“导出程序”按钮，选择导出的格式（如G代码）和保存路径。
3.确认导出设置后，点击“确定”按钮导出切割程序。
七、控制线切割机1.将保存切割程序的文件复制到线切割机控制器中。
2.打开线切割机的控制软件。
3.导入切割程序并加载到控制器中。
4.根据需要设置切割参数，例如切割速度、温度、气体流量等。
5.点击“开始切割”按钮，线切割机将按照程序中的设定进行切割。
八、保存和管理项目1.在项目管理界面中，可以使用“保存”按钮将项目保存到指定的位置。
2.在项目管理界面中，可以使用“打开”按钮打开已有的项目。
3.可以在项目管理界面中对零件、切割路径、切割程序进行管理，例如复制、删除、重命名等。
HL线切割控制编程系统使用说明
HL线切割控制编程系统使用说明
1.系统安装与登录
在使用之前，首先需要将HL线切割控制编程系统安装在计算机上。
安装完成后，双击打开系统程序，进入登录界面。
输入正确的用户名和密码，点击登录按钮即可进入系统主界面。
2.创建项目
在系统主界面上，点击“新建项目”按钮，弹出新建项目窗口。
在该窗口中，可以设置项目名称、工作目录、机床参数等相关信息。
填写完毕后，点击“确定”按钮即可创建新的项目。
4.生成切割程序
5.上传程序到机床
生成切割程序后，需要将程序上传到机床进行实际的切割操作。
首先需要将机床与计算机进行连接，确保两者之间的通信正常。
然后在系统界面上点击“上传程序”按钮，选择要上传的程序文件，点击“确定”按钮即可将程序文件发送到机床。
6.运行切割程序
在程序上传到机床后，可以通过系统界面上的“运行程序”按钮来启动切割操作。
点击该按钮后，系统会发送指令给机床，启动切割进程。
在切割过程中，可以通过系统界面上的显示窗口实时查看切割进度和状态。
切割完成后，系统会自动显示切割结果。
8.保存和导出项目
在使用过程中，可以通过系统界面上的“保存项目”按钮来保存整个项目。
点击该按钮后，系统会将项目文件保存在预先设置的工作目录中。
此外，还可以通过系统界面上的“导出项目”按钮将整个项目导出为ZIP 格式的压缩文件，方便进行备份和分享。
hl--6型智能数显线切割控制柜功能说明
HL--6 型智能数显线切割控制柜的功能说明（控制柜的技术参数和操作说明）一、技术参数：供电电压：220 V±18%功率：700W外形尺寸：1100mm*520mm*740mm输入的高频加工参数自动保存，以便于下次开机直接自动调用；省去了传统高频电源功率管开关，从而降低了高频损耗，提高加工效率；步进驱动电源部分省去了传统的大功率限流电阻，采用新式控制线路驱动步进电机，从而降低了整套控制系统的功耗（耗电量大幅降低），由于步进电机的主电源采用智能电源，所以使得本控制柜的输入供电电压范围拓宽（即：在市电电压为220 V±18%时，无需外加稳压电源）。
二、操作方法：按下控制柜前边的电源总开关（绿色）；机箱内的排风扇运转，面板上的切割电压表和驱动电压表有电压指示，表示交流220V电压已输入。
红色的按钮开关为关机开关，按下关机开关控制系统断电。
面板布置及其功能说明：⑴驱动电源工作电压指示：正常电压为12V，本系统使用的高性能智能稳压电源，具有本身温度检测（温度达到设定值电源可以自动打开或关闭冷却风扇散热），过压、欠压、短路自动保护功能。
⑵高频加工电压指示：用于指示高频电源在切割工件时的加工电压，随工作电压的变动而波动。
⑶高频加工电流指示：用于指示高频电源在切割工件时的加工电流。
⑷关机：开关向上为加工结束全关机，即：电脑、控制柜和机床全部关机。
重而做到真正的无人值守且可节约用电。
开关向下加工结束只关机床。
⑸脉冲宽度选择：脉冲宽度选择范围1—40，客户可根据工件的高度选择使用。
本系统脉冲宽度的最小值为1。
实际的脉宽值=选择的数据X5。
⑹自校：开关向上为高频自检打开，可以检测高频电源的高频控制回路是否正常。
开关向下为高频自检关闭。
注意：正常加工时自检开关应置关闭，否则运丝换向断高频不受机床控制引起烧丝。
⑺脉冲间隙选择：脉冲间隔选择范围1—20，也就是说是实际的脉宽值的1—20倍。
本系统脉冲间隔的最小值为1。
HL线切割数字控制编程系统使用说明Autop
HL数字控制编程系统使用说明一、系统简介：本系统是目前国内比较先进的线切割机床控制系统，它功能强大、可靠性高、抗干扰能力强、切割跟踪稳定。
本系统软硬件及接口电路全部集中在一块插卡上，结构紧凑，安装接线简单，维修方便。
系统对电脑配置要求不高，使用４８６／５８６即可，不用硬盘、软盘也能运行。
本系统中英文提示,界面友好，操作简单易学。
二、主要功能：１、一控多功能,可在一部电脑上同时控制多达四部机床切割不同的工件，并可一边加工一边编程。
２、锥度加工采用四轴／五轴联动控制技术。
上下异形和简单输入角度两种锥度加工方式，使锥度加工变得快捷、容易。
可作变锥及等园弧加工。
３、模拟加工，可快速显示加工轨迹特别是锥度及上下异形工件的上下面加工轨迹，并显示终点坐标结果。
４、实时显示加工图形进程，通过切换画面，可同时监示四台机床的加工状态，并显示相对坐标Ｘ、Ｙ、Ｊ和绝对坐标Ｘ、Ｙ、Ｕ、Ｖ等变化数值。
５、断电保护，如加工过程中突然断电，复电后，自动恢复各台机床的加工状态。
系统内储存的文件可长期保留。
６、可对基准面和丝架距作精确的校正计算，对导轮切点偏移作U向和V向的补偿，从而提高锥度加工的精度，大锥度切割的精度大大优于同类软件。
７、浏览图库，可快速查找所需的文件。
８、钼丝偏移补偿（无须加过渡园），加工比例调整，坐标变换,循环加工，步进电机限速，自动短路回退等多种功能。
９、可从任意段开始加工，到任意段结束。
可正向／逆向加工。
１０、可随时设置（或取消）加完当段指令后暂停。
１１、暂停、结束、短路自动回退及长时间短路（１分钟）报警。
１２、可将ＡＵＴＯＣＡＤ的ＤＸＦ格式及ＩＳＯＧ格式作数据转换。
１３、系统接入客户的网络系统，可在网络系统中进行数据交换和监视各加工进程。
１４、加工插补半径最大可达２０００米。
１５、机床加工工时自动积累，便于生产管理。
三、操作使用：上电后，电脑即可快速进入本系统，选择１．ＲＵＮ运行，按回车键即进入主菜单。
HL线切割使用说明书
HL线切割控制编程系统说明书作者:邓浩林《HL线切割控制编程系统》、《Towedm线切割编程系统》、《HL线切割控制卡》、《HL线切割控制卡产品设计》和《HL商标》分别取得中华人民共和国国家知识产权局发明专利、中华人民共和国国家版权局著作权和国家工商行政管理总局商标登记。
任何单位或个人未经许可，均不得进行复制、翻版，或部分复制、翻版专利登记保护的内容。
任何单位或个人销售或者使用复制、翻版或假冒HL产品，都将会受到法律的制裁。
中华人民共和国国家版权号：2004SR06657中华人民共和国国家知识产权专利号：ZL200320116897.1一、系统简介：HL系统是目前国内最广受欢迎的线切割机床控制系统之一，它的强大功能、高可靠性和高稳定性已得到行内广泛认同。
HL-PCI版本将原HL卡的ISA接口改进为更先进的PCI接口，因为PCI接口的先进特性，使得HL-PCI卡的总线部份与机床控制部分能更好地分隔，从而进一步提高HL系统的抗干扰能力和稳定性。
而且安装接线更加简单、明了，维修方便。
HL-PCI卡对电脑配置的要求不高，而且兼容性比ISA卡更好。
不需硬盘、软盘也能启动运行。
二、主要功能：１、一控多功能,可在一部电脑上同时控制多达四部机床切割不同的工件，并可一边加工一边编程。
２、锥度加工采用四轴／五轴联动控制技术。
上下异形和简单输入角度两种锥度加工方式，使锥度加工变得快捷、容易。
可作变锥及等圆弧加工。
３、模拟加工，可快速显示加工轨迹特别是锥度及上下异形工件的上下面加工轨迹，并显示终点坐标结果。
４、实时显示加工图形进程，通过切换画面，可同时监视四台机床的加工状态，并显示相对坐标Ｘ、Ｙ、Ｊ和绝对坐标Ｘ、Ｙ、Ｕ、Ｖ等变化数值。
５、断电保护，如加工过程中突然断电，复电后，自动恢复各台机床的加工状态。
系统内储存的文件可长期保留。
６、可对基准面和丝架距作精确的校正计算，对导轮切点偏移作U向和V向的补偿，从而提高锥度加工的精度，大锥度切割的精度大大优于同类软件。
[实用参考]HL线切割使用说明书
![[实用参考]HL线切割使用说明书](https://img.taocdn.com/s3/m/f0a1c6cf910ef12d2af9e750.png)
HL线切割控制编程系统说明书作者:邓浩林《HL线切割控制编程系统》、《Towedm线切割编程系统》、《HL线切割控制卡》、《HL线切割控制卡产品设计》和《HL商标》分别取得中华人民共和国国家知识产权局发明专利、中华人民共和国国家版权局著作权和国家工商行政管理总局商标登记。
任何单位或个人未经许可，均不得进行复制、翻版，或部分复制、翻版专利登记保护的内容。
任何单位或个人销售或者使用复制、翻版或假冒HL产品，都将会受到法律的制裁。
中华人民共和国国家版权号：20PPSR06657中华人民共和国国家知识产权专利号：ZL20PP20PP6897.1一、系统简介：HL系统是目前国内最广受欢迎的线切割机床控制系统之一，它的强大功能、高可靠性和高稳定性已得到行内广泛认同。
HL-PCI版本将原HL卡的ISA接口改进为更先进的PCI接口，因为PCI接口的先进特性，使得HL-PCI卡的总线部份与机床控制部分能更好地分隔，从而进一步提高HL系统的抗干扰能力和稳定性。
而且安装接线更加简单、明了，维修方便。
HL-PCI卡对电脑配置的要求不高，而且兼容性比ISA卡更好。
不需硬盘、软盘也能启动运行。
二、主要功能：１、一控多功能,可在一部电脑上同时控制多达四部机床切割不同的工件，并可一边加工一边编程。
２、锥度加工采用四轴／五轴联动控制技术。
上下异形和简单输入角度两种锥度加工方式，使锥度加工变得快捷、容易。
可作变锥及等圆弧加工。
３、模拟加工，可快速显示加工轨迹特别是锥度及上下异形工件的上下面加工轨迹，并显示终点坐标结果。
４、实时显示加工图形进程，通过切换画面，可同时监视四台机床的加工状态，并显示相对坐标Ｘ、Ｙ、Ｊ和绝对坐标Ｘ、Ｙ、Ｕ、Ｖ等变化数值。
５、断电保护，如加工过程中突然断电，复电后，自动恢复各台机床的加工状态。
系统内储存的文件可长期保留。
６、可对基准面和丝架距作精确的校正计算，对导轮切点偏移作U向和V向的补偿，从而提高锥度加工的精度，大锥度切割的精度大大优于同类软件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
<一> HL数控系统技术参数与功能一、功能简介数控线切割机是加工各种精密的形状复杂的金属模具的专用机床，可加工各种硬度的金属材料，而且材料淬硬后对其切割状态更有利，适宜用它对模具作最后工序的加工，以减少淬火变形和表面氧化影响尺寸精度。
本控制系统采用专门设计的数字控制硬件插卡，配备INTEL486/PENTIUM 586电脑，硬件插卡带有接口电路、变频、和高频控制开关，具有元件少，接插件少，可靠性高等特点。
控制器系统软件全中文提示；可一边加工, 一边进行程序编辑或模拟加工；可同时控制多达四部机床做不同的工作；采用大规模CMOS存储器（62256/628128）来实现停电保护；系统接入客户的网络系统,可在网络系统中进行数据交换和监视各加工进程。
主要技术参数：1. 开机操作简化：系统参数设置可永久保留，操作简单易学；2. 永久保留内存数据：系统附有可自动充电之镍隔电池供存储器停电状态所需，完善的断电保护功能，如加工过程中突然断电，复电后即可继续加工；3. 图形显示加工进程，并显示相对坐标X、Y，J和绝对坐标X、Y、U、V等变化数值；4. 锥度加工应用了四轴/五轴联动的技术，上下异形和简单输入角度两种锥度加工方式，使锥度加工变得快捷、容易。
5. 导轮切点补偿，包括了U轴和V轴，使大锥度切割的精度大大优于同类软件。
6．可对基准面和丝架距作精确的校正计算，使锥度加工的精度得到保证，并且容易操作。
7．可将AUTOCAD的DXF格式及ISO G格式作数据转换。
8．可在一台电脑上同时控制多达四部机床做不同的工作，并可脱机一边加工，一边编程。
9. 加工参数设置包括：3B补偿，加工比例，坐标变换，循环加工和步进速度调节等，坐标变换有旋转、镜象等八种；10. 机床加工工时自动累积，方便对机床使用的管理；11. 可随时设置（或取消）加工完当段结束时的暂停标志；12. 对某组加工指令（在任意区间内选取）设定循环加工2～255次；13. 可由任意段开始加工，和到任意段结束，以及正/逆向加工；14. 模拟加工可快速检查程序的终点坐标结果，及预先检查加工过程；15. 暂停、结束、短路自动回退和长时间短路（1分钟）报警；16. 加工插补运算圆弧半径至2000米；二. 系统原理图及接线图高频电源一号机床驱动电源数字控制软件卡1 高频电源二号机床微计算机数字控制软件卡2 驱动电源数字控制软件卡3高频电源网络接口三号机床驱动电源连接客户网络数字控制接口卡接插头：XA XB XC YA YB YC UA UB UC VA VB VC 开高频1 2 3 4 5 6 7 8 9 10 11 12 1314 15 16 17 18 19 20 21 22 23 24 2512V 12V 工件关机GND GND GND XE XD BF YE YD三. 应用网络 (选项)HL控制系统有两种网络版本：1．网络系统为NOVELL3.12 NETWARE，支持网卡有NE2000兼容卡，PCI8029和PCI8139等。
新用户必须请网络管理员开设一个名为WSNCP的用户，无PASSWORD设定，并开设一个名为WSNCP的目录给该用户。
HL数控系统起动后，退回DOS方式，键入NW，如网络连接正常，则会自动将NETWARE服务器中WSNCP目录映射为一个G：盘。
键入HL返回HL数控系统，在[文件调入]中可看到G：盘的存在。
在网络中的任一台终端机上，以WSNCP用户名登录，可看到G：盘上WSNCP 目录里的文件即为线切割控制系统的工作文件。
因此可通过该目录在网络上进行数据文件交换，如拷贝3B文件到该目录，线切割控制台可即时对该文件进行加工。
2．网络系统为WINDOWS网络服务，支持网卡限REL8139，NE2000兼容卡[注1]，和PCI8029。
(1):把网络中的任一台WIN9X电脑设置“MICROSOFT网络文件和打印共享”功能。
具体步骤如下：1．选“控制面板”，点选“网络”，“添加”，“服务”，厂商选取“MICROSOFT”，网络服务选取“MICROSOFT网络上的文件和打印机共享”，按“确定”。
2．选“控制面板”，点选“网络”，“添加”，“协议”，厂商选取“MICROSOFT”，网络协议选取“IPX/SPX”，按“确定”。
3．选“控制面板”，点选“网络”，点选“标识”，计算机名改为HL，工作组改为HAOLIN，按“确定”，重启动。
4. 在C：或D：开设一个名为HL\WSNCP的文件夹，然后将其设为公享。
5. 对于WIN2000或WIN XP系统，还须设置一名为WIRE的无密码用户。
(2):HL数控系统的设置：1. 开机→主画面→系统参数→AUTOP.CFG设置，按左右箭头键调节AUTOP.CFG值，网络上的每一台HL电脑的AUTOP.CFG设置都不能相同，因HL系统以该值作为计算机名。
2. 如HL电脑装有硬盘，系统起动后，退回DOS方式，然后把虚拟盘里的内容全部COPY到D:\WSNCP。
HL数控系统起动后，退回DOS方式，键入2000/8029/8139（视电脑安装网卡而定），如网络连接正常，则会自动将计算机名为HL 的WIN9X电脑中的HL文件夹映射为一个U：盘。
键入HL返回HL数控系统，在[文件调入]中按F4可看到有一个U：盘的存在。
在网络中的任一台电脑上，可通过该HL电脑上的HL文件夹来进行数据文件交换，如拷贝3B文件到该目录，线切割控制台可即时对该文件进行调入﹑加工。
WIN9X系统 HL系统 HL系统 HL系统HL网络版没有装入AUTOP，如须使用AUTOP，只需将AUTOP的压缩文件P20.EXE放入网络服务器的HL\WSNCP的文件夹即可。
[注1]：如用NE2000网卡，须将卡设为INT5，PORT380。
四. 闭环控制 (选项)HL快走丝数控线切割机床控制系统可选择采用闭环控制。
目前国内的快走丝线切割机床一般只采用开环的设计, 即计算机发出指令后,步进电机或机床本身有没有按指令行走, 计算机是不知道的。
本系统可采用1/1000mm光栅电子尺作闭环控制，数控系统发出的指令使步进电机行走后，再经由电子尺测量拖板实际行走的距离，实时反馈给计算机，由HL数控系统判断下一步的动作。
闭环控制的主要优点有:(1)大大提高加工精度，普通的开环机床一般加工精度只能达到±0.02mm，采用光栅电子尺作闭环控制后，精度很容易就能做到小于0.005mm。
对需要拖板反复来回动作的加工（如齿轮加工）以及长距离的加工等非常有用。
(2)避免割坏工件材料，如加工过程中出现电路或机械故障，令X或Y轴有一个方向不能动时，开环的控制系统因不能判断拖板是否动作，将会把工件材料割坏，这种情况在目前国内的快走丝线切割加工中非常普遍，HL 的闭环数控系统将会杜绝该种情况的发生。
(3)本系统不但对XY拖板实行闭环监控，还对光栅电子尺本身进行监测，如电子尺的显示与拖板行走相差超过±0.02mm(可由用户设定)时，将会停止加工并报警，因此不存在因光栅电子尺出错而割坏工件材料的问题。
<二> HL数控系统菜单使用说明进入编程系统即显示主菜单：┌───────┐│Edit 输入编辑├输入和修改图形数据│File 文件调入├选调文件│drAw 编程输出├把调入的文件绘图或编制加工指令│Trans 格式转换├3B与G格式，DXF格式转换│Comm. 联机├两台HL系统之间数据互传│Var. 系统参数├设置日期、时间和编程等系统参数│eXam 模拟切割├对3B文件进行模拟切割│Work 加工├进入加工菜单│Pro 绘图编程├进入绘图编程AUTOP│[3B] 输入├输入3B指令│[F1] 帮助├显示即时帮助说明└───────┘按对应大写字符或用↑↓移光标移到该行后按回车即可进入子菜单功能，按[Tab]键，可把全部图形演示并对有错的文件加上?符号。
按[Esc]键，可退出到DOS，键入HL即可返回HL数控系统。
一、Edit输入编辑：APT源程序文件名是无扩展名的，缺省文件名为NON，系统自动以BK为名保存入图库１．编辑菜单操作：[F1] 提示帮助。
[F2] 再选图形文件并入光标行后，如果是非图形文件，原数据将会暂存。
[F3] 文件入库保存，文件名前加盘符A:或B:，可将文件存入相应磁盘。
[F4] 窗口列出删去的行(<100)，可按空格选，再按回车调入光标行后。
[F5] 清屏后输入源程序；[Alt][F5]清屏后输入3B指令。
[F6] 两列打印；[F7]单列打印；加按[CTRL]改为小字。
[F8] 计算器，按窗口下方代号在[ ] 内输入算式，可再加括号，输入后回车，可将结果直送线式光标位置；按＝则显于屏下方。
[F9] 绘图。
[Alt][B] 直接编程输出3B文件２．编辑键：[ALT]加L,Z,D,C分别为批选、取消、删除、复制程序行；[Ctrl]加Y 删一行；回车插一行；[Ctrl]加U恢复当前行的修改；[Home] [End] 光标移至行首和末；↑↓←→光标上下左右移动；[Del] 或[←Back] 向左或右删除；[PgUp] [PgDn] 上下换页。
３．源程序：把图形分成一段段直线和圆弧，按顺序用下列格式输入。
Ａ．功能符：按字符键时斜线＼自动加入。
1. 加工、图形参数功能段：除穿丝点外可任意缺省，但相互次序不可变。
＼ＶＸ＿Ｙ＿Ｄ＿Ｂ＿Ｆ＿Ｉ＿Ｊ＿Ｐ＿Ｏ＿Ｋ＿Ｈ＿Ｎ±＿Ｚ＿其中：Ｘ±Ｙ±穿丝点（可选ＲＡ，ＲＤ）Ｄ±偏移量，左－右＋Ｂ自动补圆半径，应大于偏移量Ｆ、Ｉ加工、绘图比例（缺省为1）Ｊ非圆曲线的精度角，缺省为10Ｐn～m 取从第n到m行的中间数据文件，文件名为原名加.MIDＯ、Ｋ图形座标中心偏移量Ｈn 绘图时从上一图形的终点到下一穿丝点间的线型，n=0、2虚线，1、3实线，2、3换色，4不显Ｎ±n 改变一个闭合图形的起点行号、方向Ｚn n=1取消显穿丝点坐标和圆点，缺省为02. 置新偏移量：＼ＶＤ±＿3. 返回穿丝点和直线补偿功能：无Ｄ时只定义上一线以穿丝点为终点，有Ｄ则根据±在穿丝点的出入段指令中加入直线补偿标志Ａ或Ｃ。
＼Ｖ＝穿丝点行号Ｄ±＿4. 旋转：＼ＵＸ＿Ｙ＿旋转中心Ａ角度Ｚ次数Ｎ始行Ｎ±终行5. 对称：＼ＳＸ＿Ｙ＿对称轴点Ａ角度Ｚ次数Ｎ始行Ｎ＿终行6. 平移：＼ＭＸ＿Ｙ＿平移量Ｚ次数Ｎ＿始行号Ｎ±＿终行号以原点作旋转对称可免ＸＹ；平移时无新穿丝点则与原终点相接；次数为0只出一个变位后的图形；对称次数只可0或无，整体图形始行号应定在穿丝点，连续图形定在切入线后；终行号为上一行可缺省，为负值时可将旋转平移的最后一次减一段。
