毕业论文设计基于某超声波技术的导盲杖设计(论文设计)
导盲杖的设计与制作论文
摘要世界上视觉障碍者数量众多,他们只能用60%的感觉来获取信息。
盲人生活在黑暗的世界中,给工作、生活、社交活动带来了莫大的困难。
如何安全行走,是盲人生活中最大的问题。
为了解决这一问题,本文模仿蝙蝠的超声应用能力和原理,在研究现有的电子式超声波导盲系统的基础上,应用回声定位原理,通过发送超声波,然后获得并分析障碍物的回波信息,研制了一套超声波导盲系统(导盲杖)。
超声波导盲杖是为视觉障碍者提供环境导引的辅助工具。
它通过超声波传感器对周围环境进行探测,将探测的信息反馈给视觉障碍者,帮助他们视觉信息的缺失。
因而设计一款实用的导盲杖来帮助视觉障碍者是十分重要的。
本设计在分析了导盲辅助工具特点的基础上,确定了超声波导盲杖的总体设计方案,重点阐述了系统的硬件设计和软件设计。
系统采用AT89S51作为主控制器,利用超声测距的原理, 设计了一种超声波导盲装置,可以对盲人前面道路上的障碍物进行距离探测并把障碍物距离信息转换成声音提示, 盲人可以根据提示声音,以达到辅助盲人安全行走的目的。
关键词:导盲系统,A T89S51,超声波目录摘要 (I)1 绪论 (1)1.1研究背景及意义 (1)1.2 导盲杖的整体设计思想 (2)2 导盲杖的整体设计及原理 (4)2.1超声波的概述 (4)2.1.1超声波简介 (4)2.1.2超声波的传播 (5)2.2超声波传感器 (7)2.2.1超声波传感器简介 (7)2.2.2超声波测距的应用 (8)2.3超声波测距原理及实现 (10)2.4测量精度的影响 (11)2.4.1声时的影响 (11)2.4.2超声波频率影响 (12)2.5提高测量精度的措施 (13)3 导盲杖的硬件设计 (14)3.1单片机系统 (14)3.2超声波发射电路 (15)3.3超声波接收电路 (17)3.4语音模块电路 (18)4 导盲杖的软件设计 (20)4.1系统软件设计原理 (20)4.2单片机C语言 (20)4.3系统软件设计框图 (22)5 系统调试与优化 (23)6 总结 (24)致谢 (25)参考文献 (26)附录 (28)1 绪论随着单片机技术的不断成熟和发展,人们对电子产品的需求转移到为人类的生活上来。
基于单片机技术的超声波测距盲杖的设计
基于单片机技术的超声波测距盲杖的设计摘要:超声波测距盲杖是一种盲人助行工具,可以提供距离信息,帮助盲人行走。
本文介绍了超声波测距盲杖的系统组成和工作原理,并设计了测距模块、语音提示模块、蓝牙连接模块。
其中超声波测距模块和语音提示模块是本设计的重点。
本系统采用51单片机作为主控芯片,利用超声波测距原理和语音提示功能,实现了盲人在行走过程中的实时距离监测、障碍物检测、安全警报等功能,具有成本低、体积小、可靠性高等特点。
测试结果表明,本系统测量数据准确、可靠性高、可重复性强,能够满足盲人使用需求。
关键词:超声波测距单片机语音提示1.引言根据新思界产业研究中心发布的《2021-2025年全球盲人智能助视器行业深度市场调研及重点区域研究报告》显示,在全球中,中国是盲人数量最多的国家,在2020年盲人数量约为830万人,占全球失明人口的21%左右。
而短短两年——2022年4月23日,中国盲人协会转载的人民日报发布的《喜马拉雅助力中国盲人协会,共同孵化盲人音频主播》中显示,中国约有1731万盲人,每年因盲人在日常生活中的障碍而导致的事故达10万起,由于没有必要的无障碍设施,这些盲人无法正常的出行。
因此,研究一种能够辅助盲人安全出行的工具非常有必要。
目前市面上已有很多种类的助行工具,如手杖、盲杖、导盲犬等。
但这些助行工具均存在一些不足,如价格昂贵、携带不便、使用时间短等。
基于以上因素,本文主要研究一种基于单片机开发的超声波测距盲杖。
超声波测距是一种非接触式测量方法,具有精度高、响应速度快、抗电磁干扰等优点。
利用超声波测距原理可以实现对障碍物距离的测量。
超声波测距目前在医疗上使用比较广泛。
超声波测距系统主要是利用超声波在介质中传播时遇到障碍物反射回来的时间来计算距离。
本项目在设计上主要考虑以下几点:一是采用单片机作为控制核心,利用超声波测距原理实现对障碍物距离的测量;二是通过语音提示功能实现对障碍物距离进行播报;三是设计蓝牙模块可以发送超声波所测得的距离。
超声波智能导盲杖的设计
超声波智能导盲杖的设计孙二杰;汪东军;石震;李伟【摘要】我国盲人及视觉障碍者数量众多, 行动不便, 该导盲杖的设计有助于他们较好的识别路况, 给日常生活带来极大的方便. 该导盲杖利用超声波来探测周围的环境信息, 并将环境信息以其他的形式反馈给使用者, 同时该导盲杖能以声光报警的形式提醒路人及时避让. 相比传统的导盲杖该导盲杖具有精度高、使用便捷、成本低及功能齐全等特点同时还能实现温度语音播报功能.%There are large numbers of blind people in our country who cannot move around freely. The designation of the guide-stick can help them have a better recognition of the road, so this will bring great convenience to their daily life. The guide-stick can detect the surrounding information and feedback to the users in other forms, when there are obstacles in front of the users it can warn them in the form of light and sound and at the same time it can remind the passers-by away from the users. Compared to conventional guide-stick, this guide-stick with high precision, ease of use, low cost and fully functional characteristics and at the same time it can broadcast the temperature with voice.【期刊名称】《计算机系统应用》【年(卷),期】2015(024)008【总页数】4页(P273-276)【关键词】超声波;温度补偿;照度;声光报警;导盲杖【作者】孙二杰;汪东军;石震;李伟【作者单位】山东建筑大学信息与电气工程学院,济南 250101;国网山东节能服务有限公司,济南 250101;山东建筑大学信息与电气工程学院,济南 250101;山东建筑大学信息与电气工程学院,济南 250101【正文语种】中文盲人行走时通常使用普通的手杖, 通过在地上不断的敲击, 获得大致的路况及前方小范围内有无障碍物. 但它不能发现较远一点的障碍物, 同时也不具备提醒路人避让的功能. 随着电子技术的发展, 人类对电子产品的需求越来越多, 然而超声波导盲杖在市面上还很罕见, 与实际需求相差甚远. 经调查发现现有的导盲仪价格偏高, 不易被普通人所接受, 所以如何解决好价格与性能之间的问题是开拓市场的关键.系统总体框图如图1所示, 超声波导盲杖主要由超声波探头、单片机、温度补偿电路、照度检测电路、语音播报电路、声光报警电路组成. 该装置有两个按钮, 一个电源开关, 一个温度播报开关, 当不使用时关闭电源开关, 节省电能, 当使用者按下另一个开关, 则通过语音播报当时的温度值, 方便使用者了解当时的温度情况. 该导盲杖下端及中部分别放置一个超声波模块, 下端的模块主要用于检测低矮及形状不规则的障碍物, 中部主要检测相对高一点的障碍物, 当障碍物进入探测范围后进行声光报警, 随着距离的改变点亮的LED数目及蜂鸣器的频率会相应的改变. 上下两超声波相结合使测量结果更可靠, 大大提高使用者躲避障碍物的能力.本设计以ATMega 16单片机作为中心控制器, 利用超声波回声测距的原理测距[1], 同时为了避免模拟温度信号受电磁干扰的影响, 本设计采用新一代数字温度传感器SHT10测量温度, 对系统进行温度补偿, 提高测距精度及系统性能, 同时利用语音芯片ISD1420对温度进行播报; 当使用者靠近障碍物时如果照度大于50lx, 则只进行声报警, 如果照度小于50lx则进行声光报警, 同时点亮的LED数目与蜂鸣器的尖锐程度随着距离的改变而改变.3.1超声波发射及接收电路超声波发射电路主要由74HC04、BD681及超声波发生器组成, 如图2所示, 由于路上障碍物多种多样, 形状也不尽相同, 影响超声波的反射, 所以要增大发射功率. 74HC04中每一路反相器的带负载能力有限, 而将三路并联电阻减小、电流增大, 带负载能力增强; BD681是一个NPN达林顿晶体管, 进行功率放大. 由单片机定时器1产生40KHZ的方波信号通过功率放大电路驱动超声波发送器[2]. 超声波发射电路如图2所示.超声波接收电路采用CX20106A, 该芯片内含解调电路、前置放大电路等几部分电路, 该芯片体积小同时接收角度宽、价格便宜.接收的信号由1脚输入, 内部放大然后再经限幅放大器后变为矩形脉冲, 滤波器滤除干扰信号, 检波器滤掉载波检出指令信号, 最后整形由7脚输出. 当接收信号与CX20106A中心频率相符时, 7脚输出低电平, 否则为高电平. 超声波接收电路如图3所示.3.2温度及照度测量电路选用SHT10作为测温芯片, 该芯片内含14位A/D转换器同时支持串行通信, 输出完全标定的数字信号, 该芯片响应迅速、抗干扰能力强、测量精度高. 温度测量电路如图4所示.本设计为了减小电路板体积, 采用数字型芯片BH1750作为照度采集模块, 支持IIC 通信, 精度高,直接输出对应亮度的数字值. 照度测量电路如图5所示.3.3 温度语音播报电路采用ISD1420进行语音录放. ISD1420是采用模拟存储技术集成的, 可反复录放的20秒语音芯片, 掉电语音不丢失, 最大可分160段, 每段语音都可由地址线控制输出, 每小段语音长度为125ms.3.3.1分段录音的实现ISD1420分段录音可通过软件或硬件实现. 图6为实现录放的电路图, 单片机的PA 口连接ISD1420的地址端, PB0连接PLAYL端, PB1连接REC端. 当录音结束、存储器溢出或放音结束后, D2熄灭.3.3.2放音的实现在硬件电路中通过放音控制键实现, 如PLAYE和PLAYL键. 本系统通过软件实现放音, 录音完毕后, 读取采集的温度值进行报温. 为了清楚听见报温声音, 选用LM386作为音频放大器, 来对微弱音频信号进行放大.3.4 声光报警电路普通的导盲杖只有声音报警, 但当光线不好时路人很难发现他们的存在, 不能及时避让, 从而很容易发生事故. 因此本设计在导盲杖上安装8个红色LED, 采用声光相结合的报警方式, 如图7所示. 当障碍物进入报警范围且照度大于50lx时, 只驱动蜂鸣器, 进行声报警, 如果障碍物进入报警范围且照度小于50lx时进行声光报警;当障碍物离底部超声波探测器0.5m或中部超声波探测器1.5m内后开始报警[3], 同时设置不同的报警级别, 离障碍物越近, 蜂鸣器越尖锐, 点亮的LED数目越多.软件设计主要由主程序、超声波发生子程序、接收中断子程序、温度补偿子程序、语音播报子程序及声光报警子程序等组成,都是由mega16单片机完成.首先系统进行初始化, 包括端口状态、寄存器状态、定时器初值、报警阈值等, 然后单片机发送8个40KHZ的方波, 定时器开始计时, 为了防止干扰, 延时100us打开外部中断, 看是否有回波, 如果有则停止计数, 计算时间差[4], 测量温度, 对声速进行温度补偿, 最后测出障碍物的距离, 如果进入报警范围则根据程序的预设进行报警, 根据距离的不同驱动蜂鸣器发出不同频率的声音, 点亮不同数目的LED, 再重新测距; 如果没有回波则重新测距. 主程序流程图如图8所示.4.1 超声波发射接收子程序如图9所示, 此次设计用单片机控制超声波的发射, 通过定时器发射8个40KHZ的方波, 同时计数器开始计数, 延时100us防止回波的干扰, 碰到障碍物反射后, 回波经CX20106A处理后在7脚出一低电平, 触发单片机的外部中断, 停止计时.4.2 温度补偿和声速计算子程序在本系统中,稳定准确的超声波传播速度是测量精度高低的决定性因素. 而超声波在空气中传播时,其速度受到温度、粉尘、湿度、大气压、等因素的影响.其中温度的影响最大,超声波在空气中的速度与温度的关系表达式为,由泰勒公式将其展开,可得到近似计算公式为C=331.5 + 0. 607 T, 式中T是环境温度, 温度每变化1℃声波的速度变化0. 6m/s. 温度测量子程序流程图如图10所示.5.1 数据测试利用以上的设计在25℃下进行测量, 测量结果如表1所示,对所测量数据进行记录分析, 可知该超声波最大量程为5m.5.2 误差分析由实际测量结果分析可知, 在(100—300)mm范围内误差相对较大, 在6%左右; 在(300—3000)mm范围内测量精度比较高, 误差在1.2%—1.8%之间; 在(3000—5000)mm范围内误差又有所提高在2%左右.如上所述, 在(100—300)mm范围内误差相对较大, 主要是因为发射和接收的摆放位置及两者之间的距离有关, 会存在一定的盲区; 在(300—3000)mm范围内排除了盲区的干扰同时距离不算太远, 测量精度比较高; 在(3000—5000)mm范围内误差又增大, 主要是因为空气成分变化、超声波传播途中温度梯度变化导致测温不准, 同时距离较远发射功率不够大, 回波幅值衰减严重, 使远距离回波很难被检测到[5]. 再一个就是被测物体和超声波传感器发射端接收端三者之间存在一个几何角度, 也就是说反射波入射到接收端的角度不是垂直的, 这样所测距离就不是垂直距离, 会造成一定的测量误差.1 Websser D. A pulsed ultrasonic distance measurement system basedupon phase digitizing. IEEE Trans. on Instrumentation and Measurement, 1991, (13): 2–4.2 郭天祥.新概念51单片机C语言教程.第2版.北京:电子工业出版社,2008.3 高飞燕.基于单片机的超声波测距系统的设计.信息技术,2005,(7):43–45.4 Lacey G, Dawson-Howe KM. The application of robotics to a mobility aid for the elderly blind. Elsevier Science Robotics and Autonomous Systems, 1998, (23): 27–30.5 林书玉.超声换能器的原理及设计.北京:北京科学出版社,2004.。
基于超声波技术的导盲杖设计
必须 的。 由于超声波发射点与接收点不是 同一点 ( 如相距 4 mm) 而距离应 0 ,
图l 系统硬件电路 超声波接收 电路采用 了 C 0 0A。C 2 16 X2 16 X 0 0 A由前置 放大 、 自动 偏压控制 、 振幅放大 、 峰值检波和整形电路组成。 通过外接 电阻, 将其 内 部带通滤波 电路 的中心频率 f 置为 4 Hz就可接收 和放 大超声波 0设 0k , 电信号 , 并整形输出负脉冲。 引脚 1 为信号输入端 。 引脚 2为 RC网络连 接端 , 这是 内部前置放 大电路 负反馈 网络的组成部分 , 改变电阻 的数值 则调整前置放大电路 的增益 。引脚 3为检波电容连接端, 改变检波 电容 的值就可改变超声 波信号 放大和整形电路的灵敏度和抗干扰能力 。引 脚 4为接地端。引脚 5为带通滤波器中心频率设 置端 ,当外接 2 0 n 0k 时 ,= 0k 。引脚 6为积分电容连接端 , f 4 Hz o 积分电容的标 准值 为 30 F 3P , 如果该 电容值取得太大 , 输出脉冲低电平持续时间就会增加 , 测量距离 变短 。引脚 7 为信号输出端 。引脚 8 为供 电电源端 。l 作时 ,换能器 I 二 T T 0 1F 将所 接收到的微弱声 波振动信号转化 成为 电信 号 ,送给 C4 —6 1 C 2 16 X 0 0 A的输入端 1当 C 2 1 6 , X 00 A接收到信号时 , 脚就会输 出一个 7 低 电平 , 可用于单片机的中断信号源。当单片机接收到中断信号时 , 说 明检测到了反射回来的超声波 ,单片机就进入 中断状态 ,开始距离计 算。 () 3 温度检测模块 , 用 l 采 —wi 式温度传感器 D 1B 0检测环境 r e S8 2 温度 t并送给单片机进行超声波速度校正计算 。 , ( ) 离显示功能 模块 , 用超小 型 L D数码 管显示 。字 形码用 4距 采 E 7 1 2 5反相驱动 , 45 4 位码用三极管 9 1 0 2驱动 。 () 5 语音录 、 放模块 , ID 7 0 由 S 13 和一个 M C及 S E K R等组成 。 I PA E
超声波智能导盲杖的设计
Abs t r a c t :Th e r e a r e l rg a e n umb e r s o f b l i n d p e o p l e i n o u r c o un t r y who c a n n o t mo ve ro a u n d f r e e l y  ̄ Th e d e s i g n a t i o n o f t h e g u i d e — s t i c k c a n h e l p he t m h a v e a b e Re r r e c o g n i t i o n o ft h e r o a d, S O hi t s wi l l b r i n g g r e a t c o n v e ni e n c e t o t h e i r da i l y l i f e . Th e g u i d e - s t i c k C n a d e t e c t t he s ur r o n d u i ng i n f o r ma t i o n a n d f e e d b a c k t o t h e us e r s i n o he t r ̄ f o r ms ,wh e n he t r e a re o b s t a c l e s i n f r o n t o ft h e u s e r s i t C n a wa m he t m i n t he or f m o fl i g h t nd a s o un d nd a a t t he s a me t i me i t c a l l r e mi n d he t p a s s e r s - b y a wa y f r o m he t u s e r s . Co mp a r e d t o c o n v e n t i o n a l g u i d e — s t i c k, t h i s g u i d e — s t i c k wi h t h i g h p r e c i s i o n, e a s e o f u s e , l o w c o s t nd a f ul l y f u nc t i o na l c h ra a c t e r i s t i c s a n d a t t h e s a me t i me i t c a n b r o a d c a s t he t t e mp e r a t u r e wi t h v o i c e . Ke y wo r d s : ul t r a s o n i c wa ve ; t e mpe r a t ur e ; i l l u mi n a t i o n ; s o nd u nd a l i g ht a l a r m; b l i nd c r u t c h

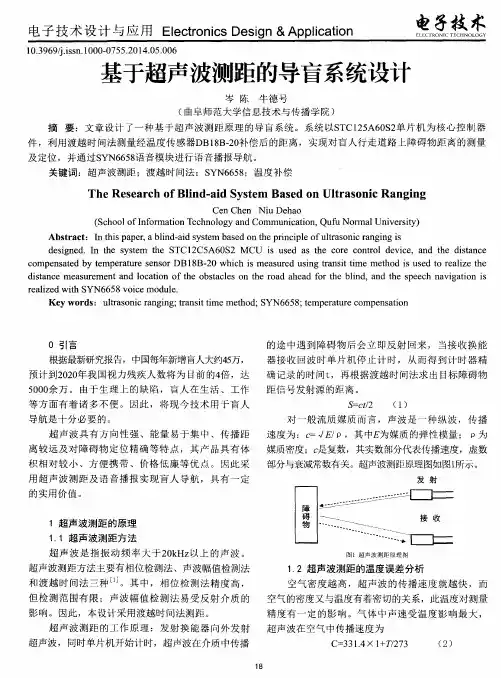

基于超声波测距的导盲系统设计-论文
1 . 2超声波测 距的温度误差 分析 空气密度 越高 ,超 声波 的传播速 度就越 快 ,而 精 度有 一定 的影 响 。气 体 中声速受温 度影 响最大 ,
C=3 3】 . 4× 】 + T / 2 7 3 ( 2 )
但 检测 范 围有 限 ;声 波幅值检 测法 易受反 射介质 的 空气 的密度又 与温度有着密切 的关系,此温度对测量 超 声波 测距 的工作原 理 :发 射换 能器 向外 发射 超 声 波 在 空 气 中 传 播 速 度 为
Abs t r a c t :I n t h i s p a p e r , a b l i n d — a i d s y s t e m b a s e d o n t h e p r i n c i p l e o f u l t r a s o n i c r a n g i n g i s
2 C
I 兰 竺 兰 兰}
I电 路 广
S ^
6
。
经过R 3 和R 2 向C 2 充 电 ,当 充至 U c = 2 / 3
0
2
S
= 超声被接收电路
时 ,输 出翻转 U 1 = 0 ,v T 导通 ;这 时 电容C 2 经R 2  ̄ [ 1
VT 放 电 , 当 降至 U c =I / 3 时 ,输 出翻 转 Ul = 1 。C2
1超 声 波 测 距 的原 理
发 射
一
1 . 1超声波测距方法 超 声波 是 指振 动频 率 大于2 0 k Hz 以上 的声波 。
l超 声 波 测 距 原 理
超声波测距方法主要有相位检测法 、声波幅值检测法
和渡越 时 间法 三种 _ 1 。其 中 ,相位 检测 法精度 高 , 影 响。因此 ,本设计 采用渡越时间法测距 。 超声波 ,同时单片机开始计时 ,超 声波在介质中传播

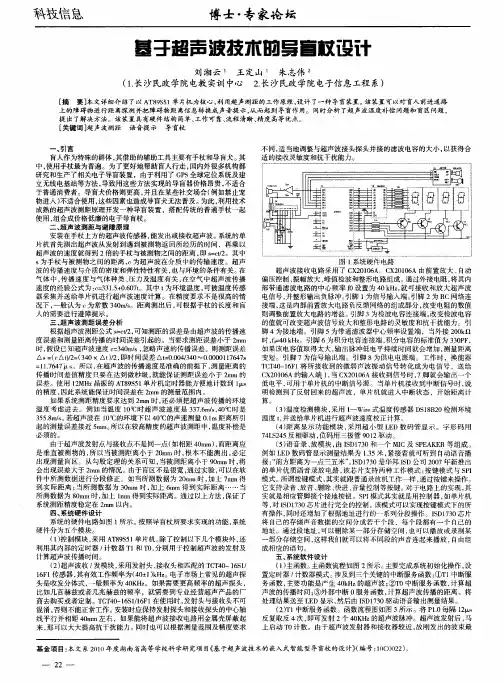

基于单片机的超声波导盲杖设计研究
科技信息- 136 -世界上视觉障碍者数量众多,如何安全行走,是盲人生活中最大的问题。
传统的手杖使用起来有诸多不便,导盲犬的训练周期过长且价格较贵,不利于普及。
随着计算机技术、自动化技术及工业机器人的不断出现,测距与识别技术在工业中已经得到了普遍的发展,把这种非接触式检测与识别技术应用于民用领域变得十分重要。
如果采用超声检测的方法实现对障碍物的识别,同时将这一项技术应用于导盲产品中将有广阔的发展前景。
本设计是一种基于超声波测距技术,以AT89S51单片机为核心的低成本、高精度智能导盲杖。
整个系统包括主控制器、超声波发射器、超声波接收器、语音播报模块、电源、开关、拐杖把和拐杖体。
系统采用AT89S51作为主控制器,主要是利用超声波测距技术,在遇到障碍物时,获得障碍物的距离信息,通过单片机控制语音模块,从而发出不同的报警录音,达到导盲的作用。
1.系统的总体构成系统主要由一个主控制器、三对超声波测距模块和一个语音报警模块及振动模块组成。
系统工作时三对超声波测距模块对三个不同方向的障碍物距离进行巡回检测,再将采集到的信息送微处理器处理,微处理器再通过语音模块告知使用者安全的行进方向。
其系统总体框图如图1。
图1 系统原理图2.系统的硬件部分超声波导盲杖的设计系统共包括单片机控制电路、超声波发送超声波、接收电路和语音播报电路等四部分的硬件电路,其中单片机模块由AT89S51单片机及其外围电路组成,是整个超声波测距仪的核心电路。
2.1单片机控制电路AT89S51是一种低功耗、高性能CMOS8位微控制。
超声信号的工作频率为40 KHz,首先由AT89S51产生3路40 KHz 的方波信号通过换能器分别输送到手杖末端的3个超声探头。
在导盲杖工作时16个周期的超声波信号首先由第一个探头先发出,发出一段时间之后开始接收回波信号,接收到的回波信号先经比例放大后变成较大的回波信号,再通过自动增益控制部分,使信号放大成为能够被单片机识别的信号,经过低通滤波之后再送入单片机,然后再由第二个超声探头发送16个周期的超声信号,用和第一个同样的方式接收处理,然后是如此循环发送接收第三个、第一个……如果将两个探头发送时间间隔定为18.5ms,这样去除发送超声波的时间、处理信号的时间和消除余震的时间,总计约2.9ms,余下的15.6ms 则用来接收反射回来的回波信号,能够测得34cm ~3m 内的障碍物。
基于超声波传感器的导盲杖设计
基于超声波传感器的导盲杖设计孟祥薇;严锡君;欧阳星辰;余敏;卜肠【摘要】基于我国盲人及视力障碍者数量大,行动不便,设计导盲杖用于识别路况,有助于盲人日常生活。
应用嵌入式技术和超声波技术设计导盲杖,用超声测距模块分别探测正前方、左前方和右前方3个方向的障碍物,用C8051F360单片机获取3个距离信息,并根据处理结果通过语音进行提示;同时,用另一超声波模块对路面情况进行探测,根据距离信息判断路况,并通过语音进行提示。
本装置具有障碍物探测及时、路面情况探测准确、成本低、可靠性高、操作方便的特点,可为盲人行走提供安全保障。
%China has a great number of blind men or man with visual disturbance, which bring inconvenient. Designing a blind guiding crutch that can identify road conditions can benefit those people. Apply embedded and ultrasonic technology to design the blind guiding crutch. Use ultrasonic sensors to detect obstacles in three directions, dead ahead, left anterior and fight anterior. The three distances data are transferred to single chip C8051F360, which will give out voice prompt based on its analyzing results on the distance data. Meanwhile, another ultrasonic detects road condition by providing distance data to the single chip, which will also give out voice prompL This device has characteristics of detecting obstacles in time, detecting road conditions correctly, low cost, high reliability, convenient operations, which can provide safe guarantee for the blind walking.【期刊名称】《电子设计工程》【年(卷),期】2012(020)017【总页数】4页(P11-14)【关键词】C8051F360;超声波;语音;导盲杖【作者】孟祥薇;严锡君;欧阳星辰;余敏;卜肠【作者单位】河海大学计算机与信息学院,江苏南京211100;河海大学计算机与信息学院,江苏南京211100;河海大学计算机与信息学院,江苏南京211100;河海大学计算机与信息学院,江苏南京211100;河海大学计算机与信息学院,江苏南京211100【正文语种】中文【中图分类】TP39我国盲人及视力障碍者数量大,约占全世界盲人总数的20%。
超声波电子导盲手杖的设计汇总
本科生毕业论文(设计)题目: 超声波电子导盲手杖的设计姓名:学院:专业:班级:学号:指导教师: 职称:20 年月日XX大学教务处制目录摘要 (1)关键词 (1)Abstract (1)Key words (1)1 绪论 (1)1.1 研究背景与意义 (1)1.2 国内外已经研制成功的超声波导盲装置 (2)1.2.1 电子导盲仪(ETA) (2)1.2.2 移动式机器人 (3)1.2.3 穿戴式导盲仪 (4)1.2.4 引导式手杖 (4)2 超声波导盲系统的工作原理 (4)2.1 超声 (4)2.1.1 超声概述 (4)2.2 超声波传感器 (5)2.2.1 传感器的种类及特点 (5)2.2.2 超声波传感器的选取 (6)2.3 超声波测距的应用 (6)2.4 超声波测距的发展概况 (7)2.5 超声检测的原理和方法 (7)2.6 超声波测距的基本原理 (8)2.7 测量精度的问题 (9)2.7.1 影响测量精度的因素 (9)2.8 提高测量精度的措施 (10)3 超声波导盲手杖系统的设计 (11)3.1 总体实现的功能 (11)3.1.1 障碍物检测 (11)3.1.2 超声测距 (11)3.1.3 实时显示检测结果 (11)3.2 系统总体设计 (11)3.3 系统总体分析 (12)3.3.1 CPU的选型 (12)3.3.2 超声波发射电路 (13)3.3.3 超声波接收电路 (13)3.3.4 告警模块设计 (15)3.4 超声波导盲手杖的软件设计 (16)3.4.1 系统软件设计原理 (16)3.4.2 系统软件设计框图 (17)3.4.3 单片机的C程序设计 (17)致谢 (25)参考文献 (26)附录 (26)超声波电子导盲手杖的设计农业电气化与自动化专业学生指导教师摘要:中国是世界上盲人数量最多的国家。
盲人生活在黑暗的世界中,给工作、生活、社交活动带来了莫大的困难。
如何安全行走,是盲人生活中最大的问题。
毕业论文基于超声波技术的导盲杖设计(论文)
基于超声波技术的导盲杖设计论文龙剑赵凤娟李伟钦邹东江强进指导老师:谭永宏(湖南科技学院电子工程系)摘要:由于电子技术和压电材料的快速发展,使超声波检测技术得到了迅猛发展。
利用超声波指向性强、能量消耗缓慢的特点,通过发射具有特征频率的超声波实现对目标的探测便是超声检测技术的应用之一。
本文利用超声波障碍检测技术设计了一款导盲杖,该导盲杖能自动检测前方3米范围内障碍物,采用语音和振动两种方式有效提示盲人避障。
本设计是一种基于超声波测距技术,以STC89C52单片机为核心的低成本、高精度智能导盲杖。
整个系统包括主控制器、超声波发射器、超声波接收器、温度补偿模块、语音播报模块、电源、开关、拐杖把和拐杖体。
在拐杖体和拐杖把对接处制有便于握杖手按动的电源开关,拐杖体采用刚性材料制成内腔为空体式,内腔中安装有控制电路板、电源及超声波发射与接收器件;在拐杖体下端、中间、顶端与拐杖把拐向相对应方向装有上、下排列的超声波发射器与接收器共3对。
在拐杖把下端有一语音播报模块。
本系统能够感应到使用者前方3米内脸部,腿部高度处的障碍物,并通过震动手柄,及语音播报通知使用者,以保障盲人的行路安全。
【关键词】导盲杖超声波测距技术语音播报 STC89C52一引言随着信息化和数字化的发展 ,现在社会中人们的生活变得更加丰富多彩 ,生活更加便利。
但是有一种人群却不容忽视 ,社会上形形色色、丰富多彩的物是与他们无缘的,他们就是盲人。
众所周知眼晴是“心灵之窗” ,而对于突然失去或从未拥有过“心灵之窗”的盲人来说 ,生活上的困难与心理上的痛苦是可想而知的。
他们的衣食住行存在诸多不便 ,而在出行与人际交往中遇到的困难更加突出。
目前,市场上的导盲工具主要是导盲犬 ,导盲犬习惯于颈圈、导盲牵引带和其他配件的约束;懂得“来”、“前进”、“停止”等口令,可以带领盲人安全地走路,当遇到障碍和需要拐弯时,会引导主人停下以免发生危险。
但是 ,导盲犬的培训过程长达 18 个月 ,综合费用达 2.5~3万美元 ,如此昂贵的价格不是普通用户能承担的,所以设计一款基于超声波技术的导盲杖。
基于超声波传感器和GPS的多功能导盲杖设计
• 25•基于超声波传感器和GPS的多功能导盲杖具有超声波避障、GPS定位导航、系统语音播报和紧急警报功能。
超声波避障能够有效的识别前方腿部以上不贴合地面的障碍物,GPS导航帮助盲人识别路线安全回家,考虑到盲人外出发生意外和不定项因素我们采用语音播报和紧急警报增加了盲人外出的安全性。
1 系统的功能介绍本项目采用51单片机对整体电路进行控制进行总体控制,利用当盲杖本身的特点,对前方路面的上的障碍物进行识别,通过超声波传感器识别导盲杖无法触碰到的腿部以上不贴合地面的障碍物,当有前方障碍物距离盲人到达设定距离时,语音播报模块将会发出规律短促提示音,距离障碍物越近播报声音越急促,提醒盲人要尽快躲避,与传统导盲杖相比扩大了障碍物可识别的范围。
导盲杖内部GPS模块可以实时定位当前所在位置,导盲杖设有两个开关,当使用者无法识别当前道路时,按下导航按钮即可通过语音模块发出的提示安全回家。
警报按钮按下时,单片机控制蜂鸣器发出警报,帮助盲人遇难时寻求帮助。
基于超声波传感器和GPS的多功能导盲杖设计相对于传统导盲杖功能更加全面,更加2.1 主体80C51芯片80C51控制芯片,其主要目的为驱动各个传感器,发送控制信号以及接收传感器检测的信息,将接受和发送的信号进行运算处理,重复发送接收过程,进而连接各个部分元器件,将功能综合化。
2.2 超声波避障系统超声波避障,主要采用超声波传感器和语音播报系统,超声波传感器将检测的超声波信号转化成电信号发送给51单片机芯片,单片机将接收到的电信号进行比较、处理、运算,通过超声波模块识别的距离发送的不同信号,单片机的内部程序将会对信号进行分类,再发送相应命令给语音播报系统,语音播报系统接收到电信号,控制相应的语音信号发出。
2.3 GPS导航系统GPS导航系统,主要采用WF-NEO-6M GPS模块其特点是高性能、低功耗,通过时间差和速度计算距离进而确定使用者的位置,卫星增强系统(SBAS)进行校正数据减小了误差,其中SBAS (卫星增强系统)是一种GPS增强技术,它利用地面的RIMS(测距和完整性监测站)计算GPS完整性和校正数据,并利用地球同步基于超声波传感器和GPS的多功能导盲杖设计泰山学院物理与电子工程学院 孟 辛 李雪莉图1 基于超声波传感器和GPS的多功能导盲杖设计图智能化、便捷化、安全化,增加了太阳能充电,安全环保,续航时间长,本产品更加保障了盲人出行的安全性,符合新型导盲杖的发展趋势。
基于超声波的盲人导盲系统的设计
基于超声波的盲人导盲系统的设计毛达许;程海玉【摘要】In order to avoid the interference problem receiving equipment appear to use infrared automatic perceived barriers equipment itself actively send the signal, the design of a portable device, the blind when walking to the device worn on the arm, or installed on a crutch, the device can real-time detect whether there exist obstacles within a distance in front. And by the voice system sends reminders, can effectively avoid the blind man hit the barrier and the injuries. Ultrasonic wave has strong direction, energy easy to set in, communication distance, and has certain accuracy, relatively small volume, convenient carrying, low price and other characteristics of the obstacles by using ultrasonic distance measurement positioning, design and implementation of the blind guide device, has a certain practical value.%为了避免使用红外线自动感知障碍设备时出现的接收设备本身主动发送信号的干扰问题,设计一种简易便携装置,盲人在行走时把此装置戴在手臂上,或者安装在拐杖上,该装置能够实时探测前方一段距离内是否有障碍物存在,并由语音系统发出提醒,可以有效地避免盲人撞到障碍物而受伤的情况。
基于单片机控制的导盲杖的设计
基于单片机控制的导盲杖的设计摘要:世界上视觉障碍者数量众多,95%的信息是通过视觉获得的。
因而设计一款实用的导盲杖来帮助视觉障碍者是十分重要的。
本论文确定了超声波导盲杖的总体设计方案,重点阐述了系统的硬件设计。
该系统采用MCS-51系列单片机89C52作为主控制器,设计了超声波发射接收电路和语音报警电路,以及LED 提醒功能,通过单片机的控制,以达到辅助盲人安全行走的目的。
关键词:单片机;导盲杖;超声波1、引言人生活过程中95%的信息是通过视觉获得的。
盲人生活在黑暗的世界中,给工作、生活、社交活动带来了莫大的困难。
如何安全行走,是盲人生活中最大的问题。
传统的手杖使用起来有诸多不便,导盲犬的训练周期过长且价格较贵,不利于普及。
随着电子技术的不断成熟和发展,人们对电子产品的需求转移到为人类的生活服务上来。
依据超声波测距原理,可以制作导盲杖帮助盲人行走。
通过单片机对超声波测距的控制进行声音播报,来提醒盲人当前状况,也使得这完全优于导盲犬。
2、系统设计该系统由单片机、超声波发射接收电路、液晶显示电路及语音模块等组成,控制核心为单片机。
单片机在接收到传感器的信息后,将传感器的测量信号转换为距离信息,再通过语音进行提醒。
系统工作原理方框示意图如图1所示:图1 系统工作原理框图3、超声波导盲系统(1)超声波概述声波按频率高低不同可分为三种:频率低于20Hz的机械波称为次声波;在20Hz~20KHz之间的机械波,能为人耳所闻,称为声波;高于20KHz的机械波称为超声波,其中频率大于100M的机械波称为超高频声波,其具有了波粒两相性。
(2)超声波传感器超声波传感器是利用超声波的特性研制而成的用于产生和接收超声波的器件,它既能够把其他形式的能转化为所需频率的超声能又能够把超声能转化为其他形式的能。
(3)超声检测的原理和方法超声测距的方法有相位检测法、声波幅值检测法和往返时间检测法等。
其中相位检测法精度高,但是监测范围有限,声波幅值检测法易受反射波的影响,采用最多的是往返时间检测法。
基于单片机超声导盲杖设计论文
基于单片机的超声导盲杖设计摘要:本文利用超声波测距原理,以at89s52单片机为主控核心,设计了一种导盲装置,该装置可以对盲人前进的道路上的障碍物进行距离探测并把障碍物的距离信息转换成声音和振动提示,从而起到导盲作用。
abstract: this paper designs a blind guiding device whose main control part is at89s52 scm by using ultrasonic ranging principle. the device measure the distance with obstacle and transform the information into sound information and vibration alert, thus creating a blind guiding effect.关键词:单片机;超声波;导盲key words: scm;ultrasonic;blind guiding中图分类号:tp39 文献标识码:a 文章编号:1006-4311(2012)33-0176-030 引言盲人作为特殊的群体,其借助的辅助工具主要有手杖和导盲犬,其中使用手杖最为普遍。
传统的盲人拐杖是一根长杆,存在一系列的不足。
例如:探测的距离受限于拐杖的长度;难于探测悬挂的障碍物;无法对快速接近的障碍物发出预先报警;公共场合不利于收藏等。
为了更好地帮助盲人行走,国内外很多机构都研究和生产了相关电子导盲装置,由于利用了gps全球定位系统及建立无线电基站等方法,导致用这些方法实现的导盲器价格昂贵,不适合于普通消费者。
导盲犬则价格更高,并且在某些社交场合(例如禁止宠物进入)不适合使用,造成导盲犬无法普及。
本文构思设计一种能辅助盲人安全行动的智能拐杖,该拐杖可以对前方一定距离的障碍物进行探测,并给出警报提示,从而对视力存在缺陷者提供较好的辅助行走功能。
基于超声波的盲人导航系统设计文献综述(毕设)
文献综述课题:基于超声波的盲人导航系统设计姓名:班级:学号:学院:指导老师:盲人导航机器人的发展状况1 前言1.1 选题背景我国是世界上盲人最多的国家,约有500万盲人,占全世界盲人总数的18%。
我国盲人目前的导盲辅助普遍是普通拐杖,随着科技的快速发展,这种落后的导盲辅具已经无法满足现代化生活的需要,盲人发生交通事故的事件也屡屡发生。
因此设计一种基于超声波的盲人导航系统具有十分重要的意义。
1.2 课题背景现代的机器人技术是综合了计算机、控制论、机构学、信息和传感器技术、人工智能、仿生学等多学科而形成的高技术,集成了多学科的发展成果,代表了高科技的发展前沿,是当前科技研究的热点方向。
而移动机器人是机器人学中的一个重要分支,且随着传感器技术、计算机科学、人工智能及其他相关学科的迅速发展,移动机器人正向着智能化和多样化方向发展,它的应用也越来越广泛,几乎渗透到所有领域。
而在移动机器人相关技术研究中,导航技术是其研究核心,也是移动机器人实现智能化及完全自主的关键技术。
智能作为现代社会的新产物,是以后的发展方向,他可以按照预先设定的模式在一个特定的环境里自动的运作,无需人为管理,便可以完成预期所要达到的或是更高的目标。
本设计主要体现多功能小车的智能模式,设计中的理论方案、分析方法及特色与创新点等。
超声波作为智能车避障的一种重要手段,以其避障实现方便,计算简单,易于做到实时控制,测量精度也能达到实用的要求,在未来汽车智能化进程中必将得到广泛应用。
我国作为一个世界大国,在高科技领域也必须占据一席之地,未来汽车的智能化是汽车产业发展必然的,在这种情况下研究超声波在智能车避障上的应用具有深远意义。
2 导航机器人的历程机器人的历史并不算长,1959年美国英格伯格和德沃尔制造出世界上第一台工业机器人,机器人的历史才真正开始。
第一代机器人属于示教再现型,第二代则具备了感觉能力,第三代机器人是智能机器人,它不仅具有感觉能力, 而且还具有独立判断和行动的能力。
基于GPS定位与超声波导盲拐杖的设计
基于GPS定位与超声波导盲拐杖的设计方仁杰;朱维兵【摘要】针对市场上供盲人使用的导盲拐杖结构简单,功能单一,无法实现较好导盲效果的弱点,设计了一款以单片机AT89C52为主控件,具有GPS坐标定位、超声波测障、语音提示等功能的智能拐杖;介绍了智能拐杖的组成结构和工作原理;在分析GPS信号语句格式和处理流程的基础上,设计了硬件电路和实现软件编程;利用超声波发射和接受电路实现了测障报警功能;基于SYN6288语音合成芯片实现定位、时间信息的语音输出功能;有效地实现了导盲拐杖智能化操作和多功能扩展.%Aiming at the weakness of blind guide cane on the market with simple structure and function which is unable to achieve a good blind guiding function, an intelligent cane controlled by AT89C52 is designed, which has the function of GPS positioning, ultrasonic detection of obstacles and voice prompting. Described the composition and working principle of the intelligent canes basis in the anglicizing of GPS signal statement format and process to make the hardware circuit design and realization of software programming. Use of ultrasonic transmitting and receiving circuit to achieve the functions of testing the barrier and alarm; also, achieved the function of voice outputting of the position coordinate and time information by using SYN6288 speech synthesis chip. So, intelligent operations and muti-functional expansion of the blind guide cane is realized effectively.【期刊名称】《计算机测量与控制》【年(卷),期】2011(019)005【总页数】4页(P1154-1157)【关键词】导盲拐杖;单片机;GPS定位;超声波测障;语音提示【作者】方仁杰;朱维兵【作者单位】西华大学,机械工程与自动化学院,四川,成都,610039;西华大学,机械工程与自动化学院,四川,成都,610039【正文语种】中文【中图分类】TP230 引言目前,市场上盲人所使用的拐杖大多结构简单而实现的功能比较普通。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
基于超声波技术的导盲杖设计论文龙剑凤娟伟钦邹东江强进指导老师:谭永宏(科技学院电子工程系)摘要:由于电子技术和压电材料的快速发展,使超声波检测技术得到了迅猛发展。
利用超声波指向性强、能量消耗缓慢的特点,通过发射具有特征频率的超声波实现对目标的探测便是超声检测技术的应用之一。
本文利用超声波障碍检测技术设计了一款导盲杖,该导盲杖能自动检测前方3米围障碍物,采用语音和振动两种方式有效提示盲人避障。
本设计是一种基于超声波测距技术,以STC89C52单片机为核心的低成本、高精度智能导盲杖。
整个系统包括主控制器、超声波发射器、超声波接收器、温度补偿模块、语音播报模块、电源、开关、拐杖把和拐杖体。
在拐杖体和拐杖把对接处制有便于握杖手按动的电源开关,拐杖体采用刚性材料制成腔为空体式,腔中安装有控制电路板、电源及超声波发射与接收器件;在拐杖体下端、中间、顶端与拐杖把拐向相对应方向装有上、下排列的超声波发射器与接收器共3对。
在拐杖把下端有一语音播报模块。
本系统能够感应到使用者前方3米脸部,腿部高度处的障碍物,并通过震动手柄,及语音播报通知使用者,以保障盲人的行路安全。
【关键词】导盲杖超声波测距技术语音播报STC89C52一引言随着信息化和数字化的发展,现在社会中人们的生活变得更加丰富多彩,生活更加便利。
但是有一种人群却不容忽视,社会上形形色色、丰富多彩的物是与他们无缘的,他们就是盲人。
众所周知眼晴是“心灵之窗”,而对于突然失去或从未拥有过“心灵之窗”的盲人来说,生活上的困难与心理上的痛苦是可想而知的。
他们的衣食住行存在诸多不便,而在出行与人际交往中遇到的困难更加突出。
目前,市场上的导盲工具主要是导盲犬,导盲犬习惯于颈圈、导盲牵引带和其他配件的约束;懂得“来”、“前进”、“停止”等口令,可以带领盲人安全地走路,当遇到障碍和需要拐弯时,会引导主人停下以免发生危险。
但是,导盲犬的培训过程长达18 个月,综合费用达2.5~3万美元,如此昂贵的价格不是普通用户能承担的,所以设计一款基于超声波技术的导盲杖。
本设计基于超声波测距技术,超声波作为一种频率超过20KHZ 的机械波, 其指向性强,能量消耗缓慢,在介质中传播距离远。
此外,与其他测距方法相比,如电磁或光学的方法,超声波测距不受光线、被测对象颜色等影响。
对于被测物处于黑暗、有灰尘、烟雾、电磁干扰、等恶劣的环境下有一定的适应能力。
此外,超声波传感器还具有结构简单、体积小、信号处理可靠等特点,检测比较迅速、方便,计算简单,易于做到实时控制。
因此,基于超声波技术的导盲杖对环境的适应能力较强,稳定性较高,性价比高,给盲人的行路安全提供了必要保障。
本系统设计拟解决的关键问题:1、大角度围的高精度超声波测距处理方法。
2、提高移动式超声波测距系统测距精度的方法。
3、语音播报模块。
1.1系统总体功能概述1.1.1 系统原理及框图系统原理描述:系统主要由一个主控制器、三对超声波测距模块和一个语音报警模块及振动模块组成。
系统工作时三对超声波测距模块对三个不同方向的障碍物距离进行巡回检测,再将采集到的信息送微处理器处理,微处理器再通过语音模块告知使用者安全的行进方向。
其系统总体框图如图1.1.1所示。
图1.1.1 系统总体框图1.1.2 系统具体方案超声波发生器可以分为两大类:一类是用电气方式产生超声波;另一类是用机械方式产生超声波。
电气方式包括压电型、电动型等;机械方式有加尔统笛、液哨和气流旋笛等。
它们所产生的超声波的频率,功率和声波特性各不相同,因而用途也各不相同。
目前在近距离测量方面较为常用的是压电式超声波换能器。
根据设计要求并综合各方面因素,本设计决定采用STC89C52单片机作为主控制器,采用压电式超声波换能器,采用ISD1700系列语音芯片进行语音播报。
二硬件系统设计2.1 超声波发射电路超声波发射电路主要由反相器HEF4069UBP和超声波换能器构成,单片机P1.0端口输出的40kHz的方波信号一路经一级反相器后送到超声波换能器的一个电极,另一路经两级反相器后送到超声波换能器的另一个电极,用这种推挽形式将方波信号加到超声波换能器两端可以提高超声波的发射强度。
输出端采用两个反相器并联,用以提高驱动能力。
上拉电阻R10、R11一方面可以提高反相器HEF4069UBP输出高电平的驱动能力;另一方面可以增强超声波换能器的阻尼效果,以缩短其自由振荡的时间。
压电超声波转换器的功能:利用压电晶体谐振工作。
它有两个压电晶片和一个共振板。
当它的两极外加脉冲信号,其频率等于压电晶片的固有振荡频率时,压电晶片将会发生共振,并带动共振板振动产生超声波,这时它就是一超声波发生器;如没加电压,当共振板接受到超声波时,将压迫压电振荡器作振动,将机械能转换为电信号,这时它就成为超声波接受转换器。
超声波发射转换器与接受转换器其结构稍有不同。
超声波发射电路如图2.1所示。
图2.1 超声波发射电路2.2 超声波接收电路超声波接收模块主要由集成电路CX20106A红外线检波接收的专用芯片组成,芯片引脚说明如下:l脚:超声波信号输入端,该脚的输入阻抗约为40kΩ。
2脚:该脚与GND之间连接RC串联网络,它们是负反馈串联网络的一个组成部分,改变它们的数值能改变前置放大器的增益和频率特性。
增大电阻R或减小C,将使负反馈量增大,放大倍数下降,反之则放大倍数增大。
但C的改变会影响到频率特性,一般在实际使用中不必改动,推荐选用参数为R=4.7Ω,C=3.3μF。
3脚:该脚与GND之间连接检波电容,电容量大为平均值检波,瞬间相应灵敏度低;若容量小,则为峰值检波,瞬间相应灵敏度高,但检波输出的脉冲宽度变动大,易造成误动作,推荐参数为3.3μF。
4脚:接地端。
5脚:该脚与电源端VCC接入一个电阻,用以设置带通滤波器的中心频率f0,阻值越大,中心频率越低。
例如,取R=200kΩ时,fn ≈42kHz,若取R=220kΩ,则中心频率f0≈38kHz。
6脚:该脚与GND之间接入一个积分电容,标准值为330pF,如果该电容取得太大,会使探测距离变短。
7脚:遥控命令输出端,它是集电极开路的输出方式,因此该引脚必须接一个上拉电阻到电源端,该电阻推荐阻值为22kΩ,没有接收信号时该端输出为高电平,有信号时则会输出低电平。
8脚:电源正极,4.5V~5V。
超声波接收电路如图2.2所示:图2.2 超声波接收电路2.3 语音播报电路本设计语音芯片采用ISD1700系列芯片,ISD1700系列芯片是华邦公司新推出的单片优质语音录放电路,该芯提供多项新功能,包括置专利的多信息管理系统,新信息提示(vAlert),运作模式(独立&嵌入式),以及可定制的信息操作指示音效。
芯片部含有自动增益控制、麦克风前置扩大器、扬声器驱动线路、振荡器与等的全方位整合系统功能。
2.3.1 特点1)可录、放音十万次,存储容可以断电保留一百年。
2)两种控制方式,两种录音输入方式,两种放音输出方式。
3)可处理多达255 段以上信息。
4)有丰富多样的工作状态提示。
5)多种采样频率对应多种录放时间。
6)音质好,电压围宽,应用灵活。
2.3.2 电特性1)工作电压:2.4V-5.5V,最高不能超过6V。
2)静态电流:0.5-1μA。
3)工作电流:20mA。
图2.3.2 芯片实物图与引脚图用户可利用震荡电阻来自定芯片的采样频率,从而决定芯片的录放时间和录放音质。
下表为ISD1700 的参数表:表2.3.2 ISD1700参数表2.3.3独立按键工作模式ISD1700的独立按键工作模式录放电路非常简单,而且功能强大。
不仅有录、放功能,还有快进、擦除、音量控制、直通放音和复位等功能。
这些功能仅仅通过按键就可完成。
在按键模式工作时,芯片可以通过LED管脚给出信号来提示芯片的工作状态,并且伴随有提示音,用户也可自定4种提示音效。
录音操作:按下REC键,/REC管脚电平变低后开始录音,直到松开按键使电平拉高或者芯片录满时结束。
录音结束后,录音指针自动移向下一个有效地址。
而放音指针则指向刚刚录完的那段语音地址。
放音操作:放音操作有两种模式,分别是边沿触发和电平触发,都由PLAY 管脚触发。
1)边沿触发模式点按一下PLAY 键,PLAY 管脚电平变低便开始播放当前段的语音,并在遇到EOM标志后自动停止。
放音结束后,播放指针停留在刚播放的语音起始地址处,再次点按放音键会重新播放刚才的语音。
在放音期间,LED灯会闪烁直到放音结束时熄灭。
如果在放音期间点按放音键会停止放音。
2)电平放音模式如果一直按住PLAY键,使PLAY管脚电平持续为低,那么会将芯片所有语音信息播放出来,并且循环播放直到松开按键将PLAY 管脚电平拉高。
在放音期间LED闪烁。
当放音停止,播放指针会停留在当前停止的语音段起始位置。
快进操作:点按一下FWD按钮将FWD端拉低,会启动快进操作。
快进操作用来将播放指针移向下一段语音信息。
当播放指针到达最后一段语音处时,再次快进,指针会返回到第一段语音。
当下降沿来到FWD 端时,快进操作还要决定于芯片当时的状态:1)如果芯片在掉电状态并且当前播放指针的位置不在最后一段,那么指针会前进一段,到达下一段语音处。
2)如果芯片在掉电状态并且当前播放指针的位置在最后一段,那么指针会返回到第一段语音处。
3)如果芯片正在播放一段语音(非最后一段),那么此时放音停止,播放指针前进到下一段,紧接着播放新的语音。
4)如果芯片正在播放最一段语音,那么此时,放音停止,播放指针返回到第一段语音,紧接着播放第一段语音。
擦除操作:擦除操作分为单段擦除和全体擦除两种擦除方式,区别如下:1)单个擦除只有第一段或最后一段语音可以被单个擦除。
点按一下ERASE 键将ERASE 管脚拉低,这时具体的擦除情况要看播放指针的状态:·如果芯片空闲并且播放指针指向第一段语音,则会删除第一段语音,播放指针指向新的第一段语音(执行擦除操作前的第二段)。
·如果芯片空闲并且播放指针指向最后一段语音,则会删除最后一段语音,播放指针指向新的最后一段语音(执行擦除操作前的倒数第二段)。
·如果芯片空闲并且播放指针指向没有指向第一或最后一段语音,则不会删除任何语音,播放指针也不会被改变。
·如果芯片当前正在播放第一段或最后一段语音,点按下ERASE键会删除当前语音。
2)全体擦除当按下ERASE键将ERASE管脚电平拉低超过2.5秒钟,会触发全体擦除操作,删除全部语音信息。
复位操作:如果用RESET控制此管脚,建议RESET 管脚与地之间连接一个0.1 μF 电容。
当RESET 被触发,芯片将播放指针和录音指针都放置在最后一段语音信息的位置。
音量操作:点按一下VOL键将VOL管脚拉低会改变音量大小。
