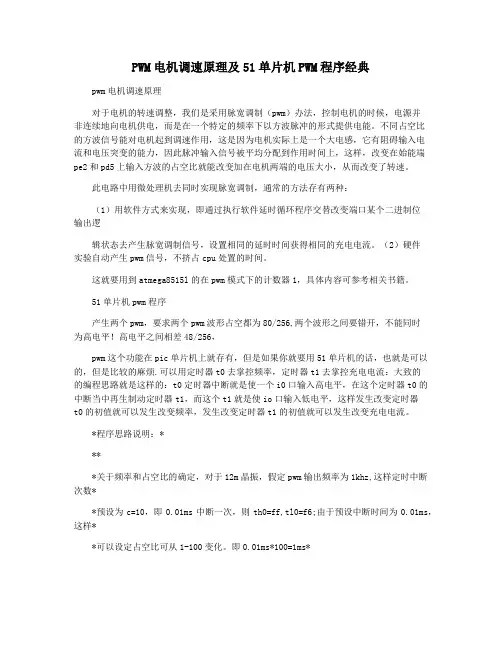

PWM电机调速原理及51单片机PWM程序经典

PWM电机调速原理及51单片机PWM程序经典

PWM电机调速原理及51单片机PWM程序经典pwm电机调速原理对于电机的转速调整,我们是采用脉宽调制(pwm)办法,控制电机的时候,电源并非连续地向电机供电,而是在一个特定的频率下以方波脉冲的形式提供电能。

不同占空比的方波信号能对电机起到调速作用,这是因为电机实际上是一个大电感,它有阻碍输入电流和电压突变的能力,因此脉冲输入信号被平均分配到作用时间上,这样,改变在始能端pe2和pd5上输入方波的占空比就能改变加在电机两端的电压大小,从而改变了转速。

此电路中用微处理机去同时实现脉宽调制,通常的方法存有两种:(1)用软件方式来实现,即通过执行软件延时循环程序交替改变端口某个二进制位输出逻辑状态去产生脉宽调制信号,设置相同的延时时间获得相同的充电电流。

(2)硬件实验自动产生pwm信号,不挤占cpu处置的时间。

这就要用到atmega8515l的在pwm模式下的计数器1,具体内容可参考相关书籍。

51单片机pwm程序产生两个pwm,要求两个pwm波形占空都为80/256,两个波形之间要错开,不能同时为高电平!高电平之间相差48/256,pwm这个功能在pic单片机上就存有,但是如果你就要用51单片机的话,也就是可以的,但是比较的麻烦.可以用定时器t0去掌控频率,定时器t1去掌控充电电流:大致的的编程思路就是这样的:t0定时器中断就是使一个i0口输入高电平,在这个定时器t0的中断当中再生制动定时器t1,而这个t1就是使io口输入低电平,这样发生改变定时器t0的初值就可以发生改变频率,发生改变定时器t1的初值就可以发生改变充电电流。

*程序思路说明:****关于频率和占空比的确定,对于12m晶振,假定pwm输出频率为1khz,这样定时中断次数**预设为c=10,即0.01ms中断一次,则th0=ff,tl0=f6;由于预设中断时间为0.01ms,这样**可以设定占空比可从1-100变化。

即0.01ms*100=1ms******************************************************************************* /#include#defineucharunsignedchar/******************************************************************************th0和tl0是计数器0的高8位和低8位计数器,计算办法:tl0=(65536-c)%6;**th0=(65536-c)/256,其中c为所要计数的次数即为多长时间产生一次中断;tmod就是计数器**工作模式挑选,0x01则表示采用模式1,它存有16十一位计数器,最小计数脉冲为65536,最久时**间为1ms*65536=65.536ms******************************************************************************* /#definev_th00xff#definev_tl00xf6#definev_tmod0x01voidinit_sys(void);/*系统初始化函数*/voiddelay5ms(void);unsignedcharzkb1,zkb2;voidmain(void){init_sys();zkb1=40;/*占空比初始值设定*/zkb2=70;/*占空比初始值设定*/while(1){if(!p1_1)//如果按了+键,减少充电电流{delay5ms();if(!p1_1){zkb1++;zkb2=100-zkb1;}}if(!p1_2)//如果按了-键,增加充电电流{delay5ms();if(!p1_2){zkb1--;zkb2=100-zkb1;/*对占空比值限定范围*/if(zkb1>99)zkb1=1;if(zkb1<1)zkb1=99;}}/*******************************************************函数功能:对系统进行初始化,包括定时器初始化和变量初始化*/voidinit_sys(void)/*系统初始化函数*/{/*定时器初始化*/tmod=\th0=v_th0;tl0=v_tl0;tr0=1;et0=1;ea=\}//延时voiddelay5ms(void){unsignedinttempcyc=1000;while(tempcyc--);}/*中断函数*/voidtimer0(void)interrupt1using2{staticucharclick=\/*中断次数计数器变量*/th0=v_th0;/*恢复定时器初始值*/tl0=v_tl0;++click;if(click>=100)click=\if(click<=zkb1)/*当小于占空比值时输出低电平,高于时是高电平,从而实现占空比的调整*/p1_3=0;elsep1_3=1;if(click<=zkb2)p1_4=0;elsep1_4=1;}<1.下面就是avr的程序,51产生pwm波麻烦,可以用avr。

51单片机led水滴效果PWM波(渐变带拖尾效果)

51单片机led水滴效果PWM波(渐变带拖尾效果)

51单片机led水滴效果(渐变带拖尾效果)实现和讲解简介学习嵌入式第一个例子通常都是控制一个LED亮灭,然后是花样繁多的流水灯,但不管灯的花样如何变化,单个LED的亮度没有变化,只有亮、灭两个状态,本章我们实现如何控制LED的亮度。

1 什么是PWM脉冲宽度调制(Pulse Width Modulation,简称PWM),是利用微处理器的数字输出来对模拟电路进行控制的一种技术。

在本章的应用中可以认为PWM就是一种方波。

比如图1:是周期为10ms,占空比为60%的PWM。

占空比:高电平在一个周期之内所占的时间比率。

2 硬件设计在例说51单片机的第三章,我们讲过如何控制开发板上LED的亮灭。

首先译码器输出端LEDS6为低,T10导通,给8个LED供电,然后通过缓冲器8个输出端BD0~BD7的控制LED的亮灭(低亮高灭)。

如果BD口输出高低不断变化,则LED会闪烁;如果这种高低电平变化非常快,由于人的视觉暂留现象,LED就会出现不同的亮度。

3 软件设计3.1 PWM能否控制亮度下面我们就用实践验证PWM是否能够控制LED的亮度,测试代码如下:程序清单L1:验证PWM能否控制LED的亮度1 #include <reg52.h>2 #include "my_type.h"3 #include "hw_config.h"456 void main(void)7 {8 u8 i = 0;910 //使能独立LED的供电,即LEDS6输出低电平11 LEDEN = 0;12 ADDR0 = 0;13 ADDR1 = 1;14 ADDR2 = 1;15 ADDR3 = 1;1617 //第一个LED亮18 P0 = 0xFE;1920 while(1)21 {22 for(i=0; i<250; i++)23 {24 if(i<10)25 {26 P0 &= 0xFD; //第二个灯亮27 }28 else29 {30 P0 |= 0x02; //第二个灯灭31 }32 }33 }34 }L1(22-32):这段代码实现P0.1输出占空比为96%的方波,而P0.0恒为低。

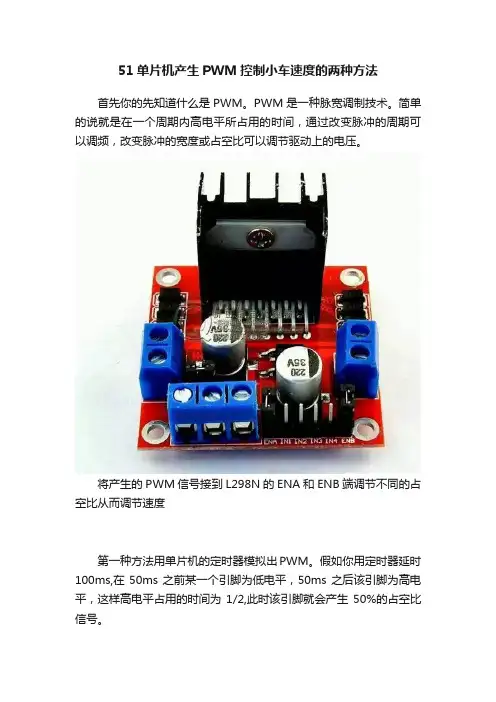

51单片机产生PWM控制小车速度的两种方法

51单片机产生PWM控制小车速度的两种方法

51单片机产生PWM控制小车速度的两种方法首先你的先知道什么是PWM。

PWM是一种脉宽调制技术。

简单的说就是在一个周期内高电平所占用的时间,通过改变脉冲的周期可以调频,改变脉冲的宽度或占空比可以调节驱动上的电压。

将产生的PWM信号接到L298N的ENA和ENB端调节不同的占空比从而调节速度第一种方法用单片机的定时器模拟出PWM。

假如你用定时器延时100ms,在50ms之前某一个引脚为低电平,50ms之后该引脚为高电平,这样高电平占用的时间为1/2,此时该引脚就会产生50%的占空比信号。

程序如下:#include<reg52.h>unsigned chartimer1;sbit PWM=P1^1;void system_Ini(){TMOD|= 0x11;TH1 = 0xfe; //11.0592TL1 = 0x33;TR1 =1;IE=0x8A;}main(){ system_Ini() ;定时器初始化while(1){ if(timer1>100) timer1=0;if(timer1<=30) pwm=0;//产生30%的占空比else PWM=1;}}另一种方法就是利用简单的延时产生PWM方波信号#include<reg52.h>unsigned char count=0;sbit PWM_1=PI^1;//利用P1^1产生PWMvoid mian(){while(1)for(count=0;count<=100;count++) //让单片机记100个数{If(count<=50){ PWM_1=1;}//前一半时间为高电平elsePWM_1=0//后一半时间为低电平这样就产生了50%的占空比}PWM不仅能够控制小车速度还可以控制小灯的亮灭程度,朋友们可以去试试。

水平有限,如果觉得对您有用请您推荐您的朋友关注我们,还请大神们轻喷。

基于C51单片机的直流电机PWM调速控制(包含原理图及C源代码)

基于C51单片机的直流电机PWM调速控制(包含原理图及C源代码)

基于C51单片机的直流电机PWM调速控制--SQ这是最近一阶段自己学习所获,现分享与大家。

这里采用A T89C52单片机做主控制芯片,实现两路直流电机的PWM调速控制,另外还可以实现转向、显示运行时间、显示档位等注:考虑小直流电机自身因素,调速范围仅设有四级电路原理图:C语言程序源代码:/******************** 硬件资源分配*********************/数码管:显示电机状态(启停、正反、速度)、运行时间、是否转弯按键:K4 启动/暂停K3 正反转/转弯允许K2 加速/左转/运行时间清零K1 减速/右转/停止定时器:T0 数码管动态显示,输出PWMT1 运行时间记录********************************************************//*******主程序文件PWM.c******/#include <reg52.h>#include "Afx.h"#include "Config.c"#define CIRCLE 5 //脉冲周期//按键定义uchar key,key_tmp=0, _key_tmp=0;//显示定义uchar LedState=0xF0; //LED显示标志,0xF0不显示,Ox00显示uchar code LED_code_d[4]={0xe0,0xd0,0xb0,0x70}; //分别选通1、2、3、4位uchar dispbuf[4]={0,0,0,0}; //待显示数组uchar dispbitcnt=0; //选通、显示的位uchar mstcnt=0;uchar Centi_s=0,Sec=0,Min=0; //分、秒、1%秒//程序运行状态标志bit MotState=0; //电机启停标志bit DirState=0; //方向标志0前,1后uchar State1=-1;uchar State2=-1;uchar State3=0;uchar State4=-1;uchar LSpeed=0;uchar RSpeed=0;//其他uint RunTime=0;uint RTime_cnt=0;uint LWidth;uint RWidth; //脉宽uint Widcnt=1;uint Dispcnt;//函数声明void key_scan(void);void DisBuf(void);void K4(void);void K3(void);void K2(void);void K1(void);void disp( uchar H, uchar n );void main(void){P1|=0xF0;EA=1;ET0=1;ET1=1;TMOD=0x11;TH0=0xFC;TL0=0x66; //T0,1ms定时初值TH1=0xDB;TL1=0xFF; //T1,10ms定时初值TR0=1;Widcnt=1;while(1){key_scan();switch(key){case 0x80: K1(); break;case 0x40: K2(); break;case 0x20: K3(); break;case 0x10: K4(); break;default:break;}key=0;DisBuf();LWidth=LSpeed;RWidth=RSpeed;}}//按键扫描**模拟触发器防抖void key_scan(void){key_tmp=(~P3)&0xf0;if(key_tmp&&!_key_tmp) //有键按下{key=(~P3)&0xf0;}_key_tmp=key_tmp ;}//按键功能处理/逻辑控制void K4(void){if(State4==-1){State4=1;TR1=1;dispbuf[3]=1;LedState=0x00; //打开LEDMotState=1; //打开电机LSpeed=1;RSpeed=1; //初速设为1}else if(State4==1){State4=0;TR1=0;MotState=0; //关闭电机}else if(State4==0){MotState=1;if(State3==0){State4=1;TR1=1;}else if(State3==1){LSpeed=2;RSpeed=2;}}}void K3(void){if(State4==1)DirState=!DirState;if(State4==0){if(State3==0){State3=1; //可以转向标志1可以,0不可以TR1=1;dispbuf[3]=9;MotState=1;LSpeed=2;RSpeed=2;}else if(State3==1){State3=0;TR1=0;dispbuf[3]=0;MotState=0;}}}void K2(void){if(State4==1&&LSpeed<4&&RSpeed<4){LSpeed++;RSpeed++;}else if(State4==0){if(State3==0){//State4=-1;//LedState=0xF0;MotState=0;Sec=0;Min=0;}else if(State3==1&&LSpeed<4&&RSpeed<4){//TurnState=0;LSpeed=2;RSpeed++;}}}void K1(void){if(State4==1&&LSpeed>1&&RSpeed>1){LSpeed--;RSpeed--;}else if(State4==0){if(State3==0){State4=-1;LedState=0xF0;MotState=0;}else if(State3==1&&LSpeed<4&&RSpeed<4){//TurnState=1;LSpeed++;RSpeed=2;}}}//显示预处理void DisBuf(void){if(RTime_cnt==100){Sec++;RTime_cnt=0;}if(Sec==60){Min++;Sec=0;}if(State4==1){dispbuf[0]=Sec%10;dispbuf[1]=Sec/10;dispbuf[2]=Min;if(!DirState) //正转dispbuf[3]=LSpeed;if(DirState) //反转dispbuf[3]=LSpeed+4;}if(State4==0){if(State3==0){dispbuf[0]=Sec%10;dispbuf[1]=Sec/10;dispbuf[2]=Min;dispbuf[3]=0;}if(State3==1){dispbuf[0]=RSpeed;dispbuf[1]=LSpeed;dispbuf[2]=Min;dispbuf[3]=9;}}}//LED驱动void disp( uchar H, uchar n ){P1=n;P1|=LedState ;P1|=LED_code_d[H];}//T0中断**显示/方波输出void Time_0() interrupt 1{TH0=0xFC;TL0=0x66;Widcnt++;Dispcnt++;//电机驱动/方波输出if(Widcnt>CIRCLE){Widcnt=1;}if(Widcnt<=LWidth)LMot_P=!DirState&&MotState;elseLMot_P=DirState&&MotState;LMot_M=DirState&&MotState;if(Widcnt<=RWidth)RMot_P=!DirState&&MotState;elseRMot_P=DirState&&MotState;RMot_M=DirState&&MotState;//显示if(Dispcnt==5){disp(dispbitcnt,dispbuf[dispbitcnt]);dispbitcnt++;if(dispbitcnt==4){dispbitcnt=0;}Dispcnt=0;}}//T1中断**运行时间void Time_1() interrupt 3{TH1=0xDB;TL1=0xFF;RTime_cnt++;}/******配置文件Afx.h******/#ifndef _AFX_#define _AFX_typedef unsigned char uchar;typedef unsigned int uint;typedef unsigned long ulong;#endif/******IO配置文件Config.c******/#ifndef _Config_#define _Config_#include "Afx.h"#include <reg52.h>//显示定义sbit led=P3^2;//电机引脚定义sbit LMot_P=P2^2; sbit LMot_M=P2^3; sbit RMot_P=P2^0; sbit RMot_M=P2^1;#endif。

关于51系列单片机利用定时器生成频率占空比可调的PWM

关于51系列单片机利用定时器生成频率占空比可调的PWM

关于51系列单片机利用定时器生成频率占空比可调的PWM关于51系列单片机利用定时器生成频率占空比可调的PWM利用51单片机(无PWM模块)的软件模拟生成PWM,其频率和占空比都是可调的,在去年电子竞赛的时候一直没有自己尝试过,现在到了13的五月,要准备电子竞赛了,想把一些比较基础的东西自己亲手调一调。

在刘海波老师的单片机课,听过老师的方法生成PWM,当时就是一惊!自己从来没有这么做过。

原理比较简单,下面分别阐述:自己的想法,要用到两个定时器,一个用于控制占空比,一个用于控制周期,即频率例如:t0控制高电平(或者)维持的时间,t1控制低电平(或者高电平)维持的时间,两者的时间的之和就是该PWM的周期,考虑到单片机上电引脚的电平的问题,此时生成的PWm的最好是先高后低。

往往第一个周期是不对的。

以下下就详细说明:单片机上电为高电平,开始t0定时器和相关中断设置,等到t0定时时间T0到了,进入中断程序,变为低电平,同时关掉t0和开启t1,即是TR0=0,TR1=1;同理t1定时时间T1到了,进入中断程序,变为低电平,同时关掉t1和开启t0,即是TR0=1,TR1=0;即是即是采用定时器t0、t1轮流定时,一个定时器控制一种电平的时间,t0为高电平定时的时间,t1为低电平定时的时间。

T= T0+ T1 q(占空比)= T0/T,注意:这个方法在系统的初始化的时候,必须将t0的定时器开启,否则,全部无法进行还有一种方法是开始t0定时器、t1定时器同时开启,其中t0定时的时间T0是高电平的时间,t1定时的时间T1是整个PWM的周期。

开始t0定时器、t1定时器同时开启,当然,T0的时间肯定要比T1的大,当t0定时的时间T0到了,进入t0中断程序,引脚又高电平变到低电平,同时将t0定时器关掉;当t1定时的时间T1到了,进入t1中断程序,引脚又低电平变到高电平,同时将t0定时器开启。

T= T1 q(占空比)= T0/T,以上两种方法都是利用两个定时器分别控制不同电平的时间,占用了51的几乎全部定时器,并且计算起来比较麻烦,要计算两个定时器的值,占空比的计算也相对困难。

51系列单片机输出PWM的两种方法

51系列单片机输出PWM的两种方法

51系列单片机输出PWM的两种方法51系列单片机(如STC89C52、AT89C51等)是一种常用的8位微处理器,具有较高的性价比和广泛的应用领域。

PWM(Pulse Width Modulation)是一种常用的模拟信号生成技术,在很多领域中都有广泛应用,比如电机控制、LED调光等。

在51系列单片机中,有两种常用的方法可以实现PWM输出,分别是软件实现PWM和硬件实现PWM。

下面将详细介绍这两种方法及其实现方式。

1.软件实现PWM软件实现PWM是通过定时器和IO口的相互配合来产生PWM信号。

具体实现的步骤如下:步骤1:设置定时器的工作模式和计数器初值。

选择一个合适的定时器,比如定时器0,然后设置定时器工作模式和计数器初值。

定时器的工作模式选择“模式1”或“模式2”,并根据需求设置计数器初值。

步骤2:设置IO口的工作模式。

选择一个合适的IO口,比如PWM输出口(如P1.2),然后将该IO口设置为输出模式。

步骤3:编写软件控制代码。

在主循环中,通过改变IO口的电平状态来实现PWM输出。

根据定时器的计数值,可以确定PWM信号的占空比大小。

当定时器计数值小于一些阈值时,将IO口置高电平;当定时器计数值大于该阈值时,将IO口置低电平。

通过改变该阈值,可以实现不同的PWM占空比。

通过上述步骤,就可以实现软件控制的PWM输出。

需要注意的是,软件实现PWM的精度较低,同时也会占用较多的处理器时间。

2.硬件实现PWM硬件实现PWM是通过专门的PWM模块或专用的计时电路来实现PWM输出。

具体实现的步骤如下:步骤1:选择一个合适的PWM模块或计时电路。

可以选择专门的PWM模块(如PCA模块)或计时电路(如555计时芯片),根据需求选择合适的硬件模块。

步骤2:设置PWM模块或计时电路的相关参数。

根据需求设置PWM频率、占空比等参数。

步骤3:连接并配置IO口。

将PWM模块或计时电路的输出引脚连接到需要输出PWM信号的IO口,然后将该IO口设置为输出模式。

51单片机PWM实验

51单片机PWM实验

假如说,第一个灯肯定比第二个灯亮的话,可以直接把8个LED灯的限流电阻弄成不同阻值的。

就像楼上说的那样。

但如果想随便变换不同的灯都能有不同的亮度话,硬件电路可以不变,限流电阻都一样。

可以在程序里这样写:首先,例如你要最亮的灯先点亮,隔几十微秒后点亮第二个灯,再相隔同样时间点亮第三个灯……依次类推间隔一定时间点亮八个灯。

但间隔时间不要太大,超过十几毫秒就不行了。

然后再间隔相同的时间一次性把灯全关了,再间隔几十微秒回到上面的状态依次点亮灯。

……一直这样循环。

这样的话因为人的视力有一定的滞回效果,只要间隔时间不大,你就能看到八个灯不是闪的,而是同时亮,但亮度又不一样。

这是单片机设计中,PWM控制的思路。

LED PWM调光C程序#include<reg52.h> //包含头文件,一般情况不需要改动,头文件包含特殊功能寄存器的定义sbit LED1 = P2^0;sbit LED = P2^1; //定义LED灯,通过LED显示调光效果sbit LED2 = P2^2;unsigned char CYCLE; //定义周期该数字X基准定时时间如果是10 则周期是10 x 0.1ms unsigned char PWM_ON ;//定义高电平时间/******************************************************************//* 延时函数&nbs/******************************************************************/void delay(unsigned int cnt){while(--cnt);}/******************************************************************//* 主函数*//******************************************************************/void main(){bit Flag;TMOD |=0x01; //定时器设置0.1ms in 12M crystalTH0=(65536-100)/256;TL0=(65536-100)%256; //定时0.1mSIE= 0x82; //打开中断TR0=1;CYCLE = 50; // 时间可以调整这个是10调整8位PWM就是256步while(!Flag){delay(20000); //延时时间,从一个亮度到下一个亮度的间隔时间,速度快就能看到连续效果PWM_ON++; //这个使用较长延时,以便能看清楚变化过程if(PWM_ON == CYCLE){ //这个里可以添加其他程序如到最亮时候控制设备Flag=1;}}while(Flag) //亮度递减同上,是个相反的过程{delay(20000); //延迟时间为20000*0.4=8000usPWM_ON--;if(PWM_ON == 0){Flag=0;}}}/******************************************************************//* 定时器中断函数*//******************************************************************/void tim(void) interrupt 1 using 1{static unsigned char count;TH0=(65536-100)/256;TL0=(65536-100)%256; //定时0.1mSif (count==PWM_ON){LED1 = 1;LED = 1; //灯灭LED2 = 1;}count++;if(count == CYCLE){count=0;if(PWM_ON!=0) //如果开启时间是0 保持原来状态{LED1 = 0;LED = 0; //灯亮LED2 = 0;}}}PWM意思是占空比调节!你上面的程序简单的讲就是通过中断系统定时控制输出!然后主函数实现高低电平的时间控制PWM_ON是亮度函数CYCLE是亮度时间控制!你如果想完全了解上面的程序的意思还是自己好好学习一下单片机编程!再说别人的程序只是参考参考就行了!。

51单片机模拟PWM波驱动10个级别LED灯的亮度

51单片机模拟PWM波驱动10个级别LED灯的亮度
51单片机模拟PWM输出控制灯的10个亮度级别--打印文章Page 1 of 1
打印本文
51单片机模拟PWM输出控制灯的10个亮度级别
作者:未知 文章来源:网络 点击数 434 更新时间:2009-3-8 9:50:32 文章录入:dycxin 责任编辑:dycxin
关闭窗口
#define uchar unsigned char //定义一下方便使用 #define uint unsigned int #define ulong unsigned long #include <AT89X51.h> //包括一个52标准内核的头文件 sbit P10 = P1^0; //要控制的LED灯 sbit K1= P3^2; //按键K1 uchar scale;//用于保存占空比的输出0的时间份额,总共10份 char code dx516[3] _at_ 0x003b;//这是为了仿真设置的 //模拟PWM输出控制灯的10个亮度级别 void main(void) // 主程序 { uint n; TH0 =0xF3; //赋T2的预置值,溢出1次是1/1200秒钟 TL0 =0x98; TR0=1; //启动定时器 ET0=1; //打开定时器2中断 EA=1; //打开总中断 while(1) //程序循环 { ;//主程序在这里就不断自循环,实际应用中,这里是做主要工作
for(n=0;n<50000;n++); //每过一会儿就自动加一个档次的亮度 scale++; if(scale==10)scale=0; } } //1/1200秒定时器2中断 timer0() interrupt 1 { static uchar tt; //tt用来保存当前时间在一秒中的比例位置 TF0=0; tt++; if(tt==10) //每1/120秒整开始输出低电平 { tt=0; if(scale!=0) //这里加这一句是为了消除灭灯状态产生的鬼影 P10=0; } if(scale==tt) //按照当前占空比切换输出高电平 P10=1; }

如何利用51单片机输出PWM波

如何利用51单片机输出PWM波

如何利用51单片机输出PWM波1、理论知识PWM这个功能在飞思卡尔、STM32等高档的单片机内部有专用的模块,用此类芯片实现PWM功能时只需要通过设置相应的寄存器就可实现周期和占空比的控制。

但是如果要用51单片机的话,也是可以的,但是比较的麻烦。

此时需要用到内部定时器来实现,可用两个定时器实现,也可以用一个定时器实现。

用两个定时器的方法是用定时器T0来控制频率,定时器T1来控制占空比。

大致的的编程思路是这样的:T0定时器中断让一个I0口输出高电平,在这个定时器T0的中断当中起动定时器T1,而这个T1是让IO口输出低电平,这样改变定时器T0的初值就可以改变频率,改变定时器T1的初值就可以改变占空比。

下面重点介绍用一个定时器的实现PWM的方法。

因为市面上的智能小车所采用的电机大多数为TT减速电机,通过反复的实验,此电机最佳的工作频率为1000HZ(太高容易发生哨叫,太低电机容易发生抖动),所以下面以周期为1ms(1000HZ)进行举例,要产生其它频率的PWM波,程序中只需作简单修改即可。

用一个定时器时(如定时器T0),首先你要确定PWM的周期T和占空比D,确定了这些以后,你可以用定时器产生一个时间基准t,比如定时器溢出n次的时间是PWM的高电平的时间,则D*T=n*t,类似的可以求出PWM低电平时间需要多少个时间基准n'。

因为这里我们是产生周期为1ms(1000HZ)的PWM,所以可设置中断的时间间隔为0.01ms,,然后中断100次即为1ms。

在中断子程序内,可设置一个变量如time,在中断子程序内,有三条重要的语句:1、当time>=100时,time清零(此语句保证频率为1000HZ),2、当time>n时(n应该在0-100之间变化开),让单片相应的I/O口输出高电平,当time<n时,让单片相应的I/O口输出低电平,此时占空比就为%n。

2、程序1,使单片机的I/O口输出固定频率的PWM波下面按上面的思路给出一个具体程序:/*******************************************************************/ /* 程序名:单片机输出固定频率的PWM波*//* 晶振:11.00592 MHz CPU型号:STC89C52 *//* 功能:P2^0口输出周期为1ms(1000HZ),占空比为%80的PWM波*//*****************************************************************/#include<reg52.h>#define uint unsigned int#define uchar unsigned charsbit PWM1=P2^0;//接IN1 控制正转sbit PWM2=P2^1;//接IN2 控制反转uchar time;void main(){TMOD=0x01;//定时器0工作方式1TH0=0xff;//(65536-10)/256;//赋初值定时TL0=0xf7;//(65536-10)%256;//0.01msEA=1;//开总中断ET0=1;//开定时器0中断TR0=1;//启动定时器0while(1){}}void delay(uint z){uint x,y;for(x=z;x>0;x--)for(y=500;y>0;y--);}void tim0() interrupt 1{TR0=0;//赋初值时,关闭定时器TH0=0xff;//(65536-10)/256;//赋初值定时TL0=0xf7;//(65536-10)%256;//0.01msTR0=1;//打开定时器time++;if(time>=100) time=0;//1khzif(time<=20) PWM1=0;//点空比%80else PWM1=1;PWM2=0;}程序说明:1、关于频率的确定:对于11.0592M晶振,PWM输出频率为1KHZ,此时设定时器0.01ms中断一次,时中断次数100次即为1KHZ( 0.01ms*100=1ms,即为1000HZ)此时,定时器计数器赋初值为TH0=FF,TL0=F7。

51单片机PWM的控制(呼吸灯)

51单片机PWM的控制(呼吸灯)

51单片机PWM的控制(呼吸灯)一、PWMPulse Width Modulation脉冲宽度调制,简称PWM。

PWM(脉冲宽度调制)对模拟信号电平进行数字编码的方法,计算机只能输出0或5V的数字电压值而不能输出模拟电压,而我们如果想获得一个模拟电压值,则需通过使用高分辨率计数器,改变方波的占空比来对一个模拟信号的电平进行编码。

仍输出数字信号,因为满幅值的直流供电只有5V(1)和0V(0)两种。

电压是以一种连接(1)或断开(0)的重复脉冲序列被夹到模拟负载上去的,连接即是直流供电输出,断开即是直流供电断开。

通过对连接和断开时间的控制,只要带宽足够,可以输出任意不大于最大电压值的模拟电压。

输出电压=(接通时间/脉冲时间)*最大电压值•1•2二、51单片机的Timer作者用的单片机是STC89C52,其内部有3个16位Timer,分别为T/C0,T/C1,T/C2,通过配置相关寄存器即可实现Timer的功能控制。

控制PWM需要用到定时器来生成不同占空比的波形,采用定时器中断的方式。

相关寄存器:1.IE寄存器位名称功能0 EX0 外部中断0的中断允许位1 ET0 Timer0的溢出中断允许位2 EX1 外部中断1的中断允许位3 ET1 Timer1的溢出中断允许位位 名称功能 4 ES 串行口中断允许位5 ET2 Timer6 - -7 EA 中断允许总控制位2. TCON 寄存器位 名称 功能0 IT0 外部中断0的触发方式选择位。

功能和IE1类似1 IE0 外部中断0的中断请求标志位。

功能和IE1类似2 IT1 外部中断1的触发方式选择位。

当IT1=1时,为下降沿触发方式,也就是从高到低的跳变会触发外部中断1。

当IT1=0时,为低电平触发,也就是单片机检测到该引脚电平为低时,会触发外部中断13 IE1 外部中断1的中断请求标志位。

当IE1=1的时候,表示外部中断1被触发,正在请求单片机处理中断事件。

51单片机脉冲宽度调制(PWM)控制LED灯亮度

51单片机脉冲宽度调制(PWM)控制LED灯亮度

51单片机脉冲宽度调制(PWM)控制LED灯亮度作者:来源:本站原创点击数:576 更新时间:2009年06月28日/*介绍一个51系列单片机采用脉冲宽度调制(PWM)方式控制LED灯亮度的一个程序,大家都知道,51单片机本身是没有pwm接口的,这个程序是通过软件模拟pwm.在一定的频率的方波中,调整高电平和低电平的占空比,即可实现LED灯亮度控制。

程序出自:单片机网http://www. ,如有问题可在论坛提出,程序中使用定时器0产生2.5ms周期脉冲,使用占空比控制变量scale控制占空比,在低电平期间使LED灯亮,在高电平期间使LED灯灭,改变scale 就改变了高电平与低电平的时间,因此也就控制了LED灯的亮度。

*/#include "AT89X51.H" //模拟PWM输出控制灯的10个亮度级unsigned int scale; //占空比控制变量void main(void) // 主程序{ unsigned int n; //延时循环变量TMOD=0x02; //定时器0,工作模式2(0000,0010),8位定时模式TH0=0x06; //写入预置初值6到定时器0,使250微秒溢出一次(12MHz)TL0=0x06; //写入预置值TR0=1; //启动定时器ET0=1; //允许定时器0中断EA=1; //允许总中断while(1) //无限循环,实际应用中,这里是做主要工作{ for(n=0;n<50000;n++); //每过一段时间,就自动加一个档次的亮度scale++; //占空比控制变量scale加1if(scale==10) scale=0; //如果scale=10,使scale为0} }timer0() interrupt 1 //定时器0中断服务程序{ static unsigned int tt ; //tt用来保存当前时间在一秒中的比例位置tt++; //每250微秒增加1if(tt==10) //2.5毫秒的时钟周期{ tt=0; //使tt=0,开始新的PWM周期P2_0=0; //使LED灯亮}if(scale==tt) //按照当前占空比切换输出为高电平P2_0=1; //使LED灯灭}/*程序中从tt=0开始到scale为低电平,从scale开始到tt=10为高电平,由于scale是变量,所以改变scale就可以改变占空比。

基于MC51单片机的直流电机PWM调速系统

基于MC51单片机的直流电机PWM调速系统

基于MC51单片机的直流电机PWM调速系统一、本文概述随着现代电子技术的快速发展,直流电机调速系统在各种工业控制、自动化设备及智能家居等领域中得到了广泛应用。

MC51单片机作为一种功能强大、性价比高的微控制器,具有集成度高、稳定性好、控制灵活等优点,在电机控制领域具有广泛的应用前景。

本文旨在探讨基于MC51单片机的直流电机PWM(脉冲宽度调制)调速系统的设计与实现。

本文将首先介绍直流电机PWM调速的基本原理,包括PWM技术的特点及其在电机调速中的应用。

随后,将详细阐述基于MC51单片机的PWM调速系统的硬件设计,包括单片机选型、功率驱动电路、电机接口电路等关键部分的设计与搭建。

在软件设计方面,本文将介绍如何利用MC51单片机的定时器、I/O端口等资源,实现PWM信号的生成与控制,以及如何通过编程实现电机的精确调速。

本文还将对系统的调试与优化进行阐述,包括电路调试、软件调试、性能优化等方面的内容,以确保系统的稳定性和可靠性。

本文将总结基于MC51单片机的直流电机PWM调速系统的优点与应用前景,为相关领域的研究和实践提供参考和借鉴。

通过本文的研究与探讨,读者可以深入了解基于MC51单片机的直流电机PWM调速系统的设计与实现过程,掌握相关硬件与软件设计技术,为实际应用中的电机调速控制提供有效的解决方案。

二、系统总体设计在本设计中,我们将基于MC51单片机构建一个直流电机PWM(脉冲宽度调制)调速系统。

该系统的设计目标是实现直流电机的精确速度控制,以满足不同应用场景的需求。

总体设计包括硬件设计和软件设计两个部分。

硬件设计主要包括MC51单片机、直流电机、电机驱动电路、PWM 信号生成电路、电源电路以及必要的接口电路。

MC51单片机作为系统的核心控制器,负责生成PWM信号、接收用户输入以及处理相关控制逻辑。

直流电机是执行机构,通过电机驱动电路与MC51单片机相连,接收PWM信号以驱动电机转动。

PWM信号生成电路用于将MC51单片机输出的数字信号转换为模拟的PWM信号,以控制电机的转速。

基于51单片机的PWM直流电机调速系统

基于51单片机的PWM直流电机调速系统

基于51单片机的PWM直流电机调速系统一、本文概述随着现代工业技术的飞速发展,直流电机调速系统在众多领域如工业自动化、智能家居、航空航天等得到了广泛应用。

在众多调速方案中,基于脉冲宽度调制(PWM)的调速方式以其高效、稳定、易于实现等优点脱颖而出。

本文旨在探讨基于51单片机的PWM直流电机调速系统的设计与实现,以期为相关领域的技术人员提供一种可靠且实用的电机调速方案。

本文将简要介绍PWM调速的基本原理及其在直流电机控制中的应用。

随后,将详细介绍基于51单片机的PWM直流电机调速系统的硬件设计,包括电机选型、驱动电路设计、单片机选型及外围电路设计等。

在软件设计部分,本文将阐述PWM信号的生成方法、电机转速的检测与控制算法的实现。

还将对系统的性能进行测试与分析,以验证其调速效果及稳定性。

本文将总结基于51单片机的PWM直流电机调速系统的优点与不足,并提出改进建议。

希望通过本文的阐述,能为相关领域的研究与应用提供有益参考。

二、51单片机基础知识51单片机,也被称为8051微控制器,是Intel公司在1980年代初推出的一种8位CISC(复杂指令集计算机)单片机。

尽管Intel公司已经停止生产这种芯片,但由于其架构的通用性和广泛的应用,许多其他公司如Atmel、STC等仍然在生产与8051兼容的单片机。

51单片机的核心部分包括一个8位的CPU,以及4KB的ROM、低128B 的RAM和高位的SFR(特殊功能寄存器)等。

它还包括两个16位的定时/计数器,四个8位的I/O端口,一个全双工的串行通信口,以及一个中断系统。

这些功能使得51单片机在多种嵌入式系统中得到了广泛的应用。

在PWM(脉冲宽度调制)直流电机调速系统中,51单片机的主要作用是生成PWM信号以控制电机的速度。

这通常是通过定时/计数器来实现的。

定时/计数器可以设置一定的时间间隔,然后在这个时间间隔内,CPU可以控制I/O端口产生高电平或低电平,从而形成PWM信号。

51单片机软件产生PWM驱动直流电机,频率占空比可调

51单片机软件产生PWM驱动直流电机,频率占空比可调

51单片机软件产生PWM驱动直流电机,频
率占空比可调
做了一个实例,以前都是用AVR直接硬件生成PWM,方便快捷,几条语句的问题,驱动能力还强,从来没仔
细想过如何用51单片机软件方法做一个,现在非要用51单片机做,那就直接开始制作,首先硬件焊接,软件编程,只说程序部分,程序采用占空比可调,频率可调的
思路,需要用到2个定时器,1个定时器输出占空比信号数据,另个定时器标定频率,具体的程序稍后放出,其
实也不太难,问题1:如何做到定时器内的软件时间低
于定时器定时中断时间,频率低无所谓,频率要是到了20khz,这个问题就有些困难,有些if语句进入循环后
可以到20ms,这个问题解决采用51单片机特有的中断嵌套解决。

问题2 :如何做到外部中断、定时器0、定时器1中断优先级分级?解决方法就是分别在各自的服务程序中处理
好中断优先级。

视频:。

51单片机模拟PWM输出占空比可调

51单片机模拟PWM输出占空比可调

51单片机模拟P W M输出占空比可调(总4页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--#include<>#define UINT unsigned int#define UCHAR unsigned charsbit pwm=P1^0; //pwm输出口sbit plus=P3^6;//按键调节增加输出脉宽sbit reduce=P3^7;//按键调节减小输出脉宽sbit duan=P2^6;// 数码管的段选sbit wei=P2^7; //数码管的位选UCHAR code SEG[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};UINT i;char j,k=5;void timer_init() //定时器0,8位自动重装{TMOD=0x02;TH0=56;TL0=56;IE=0x82;TR0=1;}void delayms(UINT x) //延时 {UINT i,j;for(i=x;i>0;i--)for(j=110;j>0;j--); }void show(int a) //数码管显示 {int shi,ge;shi=a/10;ge=a%10;duan=1;P0=SEG[shi];duan=0;P0=0xff;wei=1;P0=0xfe;wei=0;delayms(3);duan=1;P0=SEG[ge];duan=0;P0=0xff;wei=1;P0=0xfd;wei=0;delayms(3);}void timer0() interrupt 1 //定时器中断 {i++;if(i==5000){i=0;j++;j=j%10;}if(j<k){pwm=1;}elsepwm=0;}void adjust_pwm() //按键调节脉宽 {if(plus==0){delayms(5);if(plus==0){k++;if(k>=10){k=10;}while(!plus);}}show(k);if(reduce==0){delayms(5);if(reduce==0){k--;if(k<=0){k=0;}while(!reduce);}}show(k);}void main(){timer_init();for( ; ; ){adjust_pwm(); }}。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

51单片机模拟PWM
吴水林的学习笔记
怎样用单片机模拟PWM
版本:v2
在讲解PWM 之前,让我们来了解几个和PWM 相关的词汇。

1. 频率:
频率f 是周期T 的倒数,即f =1/T。

而像中国使用的电是一种正弦交流电,其频
率是50Hz,也就是它一秒钟内做了50 次周期性变化。

2. 周期(period):
事物在运动、变化的发展过程中,某些特征多次重复出现,其接续两次出现所经过的时间。

通常用T 表示。

频率(f)的倒数。

即T = 1 / f.物体完成一个完整的振动所需要的
时间,以T0 表示。

单位一般是用“秒”来表示,也常用毫秒(ms)或微秒(us)做
单位。

1s=1000ms,1s=1000000us。

例如一个单摆,它的周期就是重锤从左运动到
右,再从右运动回左边起点所需要的时间。

3. 占空比(Duty Cycle):
在一串理想的脉冲序列中(如方波),正脉冲的持续时间与脉冲总周期的比值。

例如:脉冲宽度1μs,信号周期4μs 的脉冲序列占空比为0.25。

知道了以上的一些基本知识。

那我们怎样确定最占空比呢?最小占空比!在此我们为了
叙述的方便,就把最小占空比宽度定为频率周期的1%.
// 如125Hz 方波的周期时间: 1s=1000ms, T = 1000ms/125 = 8ms = 8000us
// 最小占空比宽度就是8000us 乘以1%,就是80us.
首先我们就对相关数据进行定义:
#define PWM_PERIOD 100 // 100%占空比时标数
sbit PwmOut = P1^0; // 占空比输出I\0
unsigned char PwmPeriodCont; // PWM 占空比计数器
struct Pwm
{
// PwmPeriod=PwmH+PwmL
// DutyCycle(100%)=PwmH/PwmPeriod*100%
//unsigned PwmPeriod;
unsigned char PwmH;
unsigned char PwmL; // 此变量无作为,只是为了便于理解
};
struct Pwm A;
吴水林的学习笔记
下面,我们就用单片机的一个定时器,以最小占空比(80uS)作为标准时标进行中断。

那我们就用51 的定时器1 作为1%占空比的时标,计算如下:
在51 单片机中。

我们可以作如下处理:
/*------------------------------------------------------------------------------------------------*-
* 函数名称: Pwm_init ()
* 函数功能: 设定1%占空比时标。

* 说明:
*
* 当前版本: 1.0 * 取代版本:
* 作者: 吴水林* 原作者:
* 完成日期: 2009-05-31 * 完成日期:
-*------------------------------------------------------------------------------------------------*/ void Pwm_init(void)
{ // 22.1184MHz
TMOD = 0x20; // 定时器1 模式2
TL1 = 0x6c; // 125Hz
TH1 = 0x6c;
ET1 = 1;
TR1 = 1;
//EA = 1;
// 必须清0,不然第一次占空比比例错误
PwmPeriodCont = 0;
}
吴水林的学习笔记
/*------------------------------------------------------------------------------------------------*- * 函数名称: PwmSr()
* 函数功能: 1%占空比时标
* 说明: 占空比从0% ~ 100%可调,进步1%
*
* 当前版本: 1.0 * 取代版本:
* 作者: 吴水林* 原作者:
* 完成日期: 2009-05-31 * 完成日期:
-*------------------------------------------------------------------------------------------------*/ void PwmSr(void) interrupt 3
{
PwmPeriodCont++;
if (PwmPeriodCont <= A.PwmH)
{ // 高电平从0 到...A.PwmH,如果A.PwmH=100,则占空比为100% PwmPin = 1;
}
if ((PwmPeriodCont > A.PwmH)&&(PwmPeriodCont <= PWM_PERIOD)) { // 当占空比小于100 时,程序才能运行到此,剩下的为低电平时间PwmPin = 0;
}
// 限制占空比小于等于100%
if (PWM_PERIOD == PwmPeriodCont)
{ // 当程序运行到此时,一个频率周期完成
PwmPeriodCont=0;
}
}
以上处理我们还不能控制PWM 的占空比,因为正脉冲的宽度(A.PwmH)还是一个未知量。

我们要通过改变A.PwmH 中的值来改变PWM 的占空比。

注意:NewPwmValue 值只能是0 ~ 100 之间的数.
void Set_Pwm(const unsigned char NewPwmValue)
{
if ( NewPwmValue > PWM_PERIOD)
{
//A.PwmH = 0;
return;
}
A.PwmH = NewPwmValue;
A.PwmL = PWM_PERIOD - A.PwmH;
}
吴水林的学习笔记
所以,我们可以通过void Set_Pwm(const unsigned char NewPwmValue)这个函数来设定PWM 的占空比,如我们在程序中调用:
Set_Pwm(25);
那么就可以将PWM 占空比设定在25%上,下图是软件的仿真结果:。
