岩质边坡类型、结构面特征及稳定性分析
岩质边坡稳定性分析计算
岩质边坡稳定性分析计算引言：岩质边坡是指由岩石构成的边坡体，它的稳定性分析是地质工程中的一项重要内容。
本文将围绕岩质边坡的稳定性分析进行详细讨论，包括边坡的力学特性、稳定性分析的方法和计算步骤。
一、岩质边坡力学特性：岩质边坡的力学特性主要包括边坡坡度、岩性、结构构造、地质构造、坡面覆盖物、地下水等。
这些因素对边坡的稳定性有着重要影响。
1.边坡坡度：边坡坡度是指地面或水平面与边坡倾斜线的夹角，是影响边坡稳定性的重要因素。
坡度越大，边坡的稳定性越差。
2.岩性：岩石的强度、粘聚力、内摩擦角等岩性参数对边坡稳定性有着重要影响。
一般来说，岩性较强的边坡稳定性较好。
3.结构构造：边坡中的断层、节理、褶皱等结构构造对边坡的稳定性有着重要影响。
结构面的发育程度和倾角越大，边坡的稳定性越差。
4.地质构造：地质构造包括岩层倾角、层面、节理等，对边坡的稳定性具有重要影响。
地质构造的研究可以帮助我们了解边坡的受力特点和变形规律。
5.坡面覆盖物：坡面覆盖物通常包括土壤、草地、水层等，这些覆盖物的分布情况和特性对边坡的稳定性有着显著影响。
6.地下水：地下水的存在对边坡的稳定性具有重要影响。
当地下水位上升时，边坡会受到水的浸润，导致边坡强度降低，从而增加边坡失稳的可能性。
二、岩质边坡稳定性分析方法：岩质边坡的稳定性分析方法主要有极限平衡法和有限元法两种，下面将对这两种方法进行介绍。
1.极限平衡法：极限平衡法是一种经典的岩质边坡稳定性分析方法，它基于边坡体在其稳定状态下的力学平衡原理进行计算。
这种方法通常将边坡分割为无限小的切割体，并假设切割体沿着内摩擦边界面滑动，从而得到边坡的稳定状态。
2.有限元法：有限元法是一种基于有限元理论进行边坡稳定性分析的方法。
这种方法将边坡体离散为有限数量的单元，通过求解单元之间的位移和应力，得到边坡的稳定状态。
有限元法能够模拟较为复杂的边坡几何形状和边界条件，但计算复杂度较大。
三、岩质边坡稳定性计算步骤：进行岩质边坡稳定性分析计算时，通常需要进行以下步骤：1.边坡参数确定：根据实地调查和实验数据，确定边坡的坡度、坡高、岩石强度参数、结构面参数等。
岩质边坡稳定性分析
作用于CD上的静水压力V
V
2 0.5 w gZw
作用于AD上的静水压力U为
Hw Zw 1 V w gZw 2 sin
边坡稳定性系数为
(G cos U V sin )tg j C j AD G sin V cos
3、有水压力作用与地震作用
水平地震作用 FEK=1G
块体Ⅱ
Q 2W2 sin 2 [C3 BD cos( 2 ) C2 BC W2tg 2 cos 2 ] tg 2C3 BD sin( 2 ) ( 2 tg 2tg3 ) sin( 2 ) (tg3 tg 2 ) cos( 2 )
K s 边坡稳定; K s 边坡不稳定
四、 边坡岩体稳定性计算
（一）、单平面滑动
1、仅有重力作用时 滑动面上的抗滑力 Fs=Gcosβtgφj+CjL 滑动力 Fr＝Gsinβ 稳定性系数
Fs G cos tg j C j L Fr G sin
tg j tg

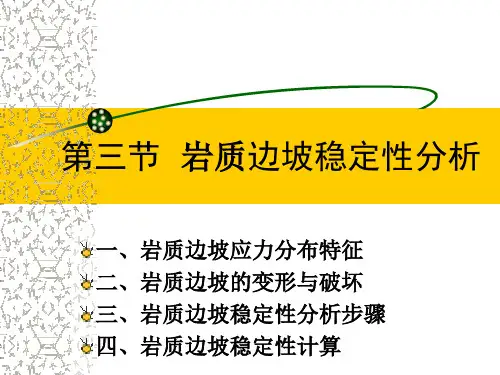

第三节 岩质边坡稳定性分析
一、岩质边坡应力分布特征 二、岩质边坡的变形与破坏 三、岩质边坡稳定性分析步骤 四、岩质边坡稳定性计算
一、 边坡岩体中的应力分布特征
斜坡(slope)统指地表一切具有侧向临空面的地质 体，包括天然斜坡和人工边坡。 天然斜坡(简称斜坡）是指自然地质作用形成未经 人工改造的斜坡。 人工边坡(简称边坡）是指经人工开挖或改造形成 的斜坡。 研究目的：研究边坡变形破坏的机理(包括应力分 布及变形破坏特征)与稳定性，为边坡预测预报及 整治提供岩体力学依据。其中稳定性计算是岩体 边坡稳定性分析的核心。
（二）、受力条件分析
岩质边坡稳定性分析计算
表4*3.3边坡岩体内摩擦角的折减系数
边坡岩体完整程度
内摩擦角的折戚系数
完解
0, 95〜0, 90
较完整
0. 90-0.85
较破碎
注:1全风化层可按成分相同的土 IB考虑； 2强风化基岩可根据池方经验适当折减*
0.85**0.80
4.3.4边坡岩体等效内摩擦角宜按当地经验确定。当缺乏当地 经验时， 可按表4.3.4取值。
面形态按本规范附录A选择具体计算方法。
A*OH圆弧形沿面的边坡稳定性系数可按下列公式计算｛图 A, 0, 1）：
式中：F. 第；计算条块滑面内摩擦角（°）； A 1列1形汾面边坡计算示怠 第计算条块搿面长度（ mh
d, 第H十算条块滑面倾角（'），滑面倾向与滑动方向
相同时取正值，滑面倾向与滑动方向相反时取 负
结构面结 合 差
外 倾 结 构 面 或 外 倾 3 、 同 8m «的边坡 稳
结构面的组合线倾角 >75'或 定 ， 15m 岛 的 边
<27*
坡欠稳定
较破晬
结构面结合 良好或一般
较破碎
结构面结合
（碎裂禳嵌〉良好或一般
1窪，
夕卜倾结构面或外倾不同 8m S的边坡 稳
结构面的组合线倾角 >75•或 定，ISm髙 的边坡
值：
:
LA 第，计算条块滑面单位宽度总水压力＜kN/m）； Gt——第/计算条块单位宽度自重（kN/m）；
第/计算条块单位宽度竖向附加荷载方 向指向下方时 取正值|指向上方时取负值；
___
G ——第i_if算条块单位宽度水平荷载方向指 向坡外时取正 值，指向坡内吋取负值；
——第i及第/一 1计算条块滑面前端水头髙度（m）:

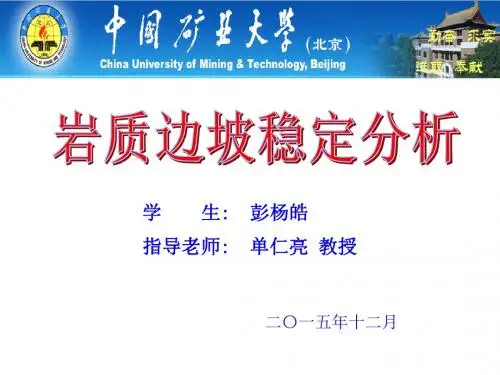

岩质边坡稳定分析彭杨皓
安全系数：根据各种因素规定的允许的稳定系数， 人为规定的，必须>1。安全系数一般取1.05~1.5。
影响安全系数取值的因素： ①岩体工程地质特征研究的详细程度； ②各种计算参数误差的大小；
③计算稳定系数时，是否考虑了全部作用力；
④计算过程中各种中间结果的误差大小； ⑤工程的设计年限、重要性以及边坡破坏后的后果。
9
0.510
1
水压力：包括渗透静水压力和渗透动水压力。
静水压力 —— 水对岩体的静压力，数值上
等于岩体受到的浮力；
U wg V
动水压力 —— 与水力梯度有关，数值上等
于岩体受到的渗流阻力；
Fr w gV i
参数的确定
参 数 获 取 试验数据
极限状态下的反算数据
⑤
⑥
破坏; 结构体为刚体,不计块体自身变形和结构面的压缩变 形; 岩体失稳是岩体在各种荷载作用下沿着结构面产生 的剪切滑移； 滑动面应力分布均匀； 不考虑滑体两侧的抗滑力。
（2）假设分析
① 首先将结构面和开挖临空面看成空间平面 , 将结
构体看成凸体 , 将各种作用荷载看成空间向量, 进 而应用几何方法研究在己知各空间平面的条件下 ,岩体内将构成多少种块体类型及其可动性,并给 予严格的数学证明。
三、 边坡岩体稳定性计算
1 单平面滑动
1.1 仅有重力作用时 滑动面上的抗滑力 Fs G cos tg j C j L 滑动力 Fr＝G sin 稳定性系数
2C j sin Fs G cos tg j C j L tg j = Fr G sin tg gH sin sin( )
（6）相关参数 稳定系数F：沿假定滑裂面的最大抗滑力与下 滑力的比值;
(完整版)工程地质学_第六章岩质边坡
崩塌过程示意图
❖ 四、滑坡
❖ 边坡岩体主要在重力作用下沿贯通的剪切破坏 面发生滑动破坏的现象，称为滑坡。
❖ 滑坡的危害还表现在不仅是将要发生的滑坡会 给建筑物造成危害，而且表现在已经发生过的滑坡 地段，对兴建水利水电工程也十分不利。
❖ 这是因为已发生过滑坡的地段，常常有再次发 生的可能，而滑动过的岩体即滑坡体往往疏松破碎、 杂乱无章，强度低、透水性强、稳定性差，无论是 做为坝肩岩体、水库岸坡、隧洞围岩，还是做为道 路路基和码头等都是不利的。
边坡岩体中常存在有这样那样的软弱结构面。 它们在岩体重力和各种自然营力的长期作用下
修筑道路、桥梁、高峡 或人为的影响下，常常会发生变形破坏，使岩体突
建坝、深谷修库以及露 然崩倒或下滑，大量土石岩块涌向坡脚或河谷，冲
天采矿等。
垮道路、桥梁，掩埋厂矿房屋以及破坏施工现场，
其中尤其是水利水 从而造成中断施工、延长工期、改变设计、增加投
❖ （3）坡底宽度。 ❖ （4）边坡的平面形态对应力也有明显影响，凹形
边坡，应力集中程度明显减弱。因此，凹形坡有利 于坡体稳定，而凸形坡则相反。
❖ 3、岩体结构的影响 ❖ 岩体结构特征对边坡应力分布的影响主要表现
在因岩体的不均性和不连续性，使其沿软弱面的周 边出现应力集中或应力阻滞现象。 ❖ (1)软弱面与坡体主压应力轴平行时，将在软弱面的 端点部位或应力阻滞部位出现拉应力集中和剪应力 集中，使之出现软弱面两侧的张裂和剪切破裂。 ❖ (2)软弱面与坡体主压应力垂直时，将发生平行于软 弱面的拉应力或于端点部位出现垂直软弱面的压应 力，这将有利于软弱面的压密或稳定。 ❖ (3)软弱面与坡体主压应力轴斜交时，沿软弱面主要 为剪应力集中，并于端点部位或应力阻滞部位出现 拉应力，致使斜坡极易沿结构面发生剪切滑动。 ❖ (4)在软弱面交汇处，应力受到阻滞，压应力和拉应 力强烈集中，容易发生变形和破坏。在一定条件下， 可逐步扩展为滑动面，使斜面破坏
顺层岩质边坡稳定性分析

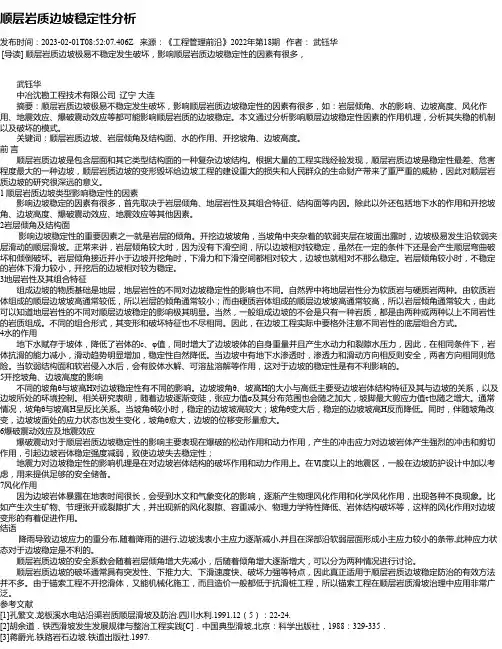

顺层岩质边坡稳定性分析发布时间：2023-02-01T08:52:07.406Z 来源：《工程管理前沿》2022年第18期作者：武钰华[导读] 顺层岩质边坡极易不稳定发生破坏，影响顺层岩质边坡稳定性的因素有很多，武钰华中冶沈勘工程技术有限公司辽宁大连摘要：顺层岩质边坡极易不稳定发生破坏，影响顺层岩质边坡稳定性的因素有很多，如：岩层倾角、水的影响、边坡高度、风化作用、地震效应、爆破震动效应等都可能影响顺层岩质的边坡稳定。
本文通过分析影响顺层边坡稳定性因素的作用机理，分析其失稳的机制以及破坏的模式。
关键词：顺层岩质边坡、岩层倾角及结构面、水的作用、开挖坡角、边坡高度。
前言顺层岩质边坡是包含层面和其它类型结构面的一种复杂边坡结构。
根据大量的工程实践经验发现，顺层岩质边坡是稳定性最差、危害程度最大的一种边坡，顺层岩质边坡的变形毁坏给边坡工程的建设重大的损失和人民群众的生命财产带来了重严重的威胁，因此对顺层岩质边坡的研究很深远的意义。
1 顺层岩质边坡类型影响稳定性的因素影响边坡稳定的因素有很多，首先取决于岩层倾角、地层岩性及其组合特征、结构面等内因。
除此以外还包括地下水的作用和开挖坡角、边坡高度、爆破震动效应、地震效应等其他因素。
2岩层倾角及结构面影响边坡稳定性的重要因素之一就是岩层的倾角。
开挖边坡坡角，当坡角中夹杂着的软弱夹层在坡面出露时，边坡极易发生沿软弱夹层滑动的顺层滑坡。
正常来讲，岩层倾角较大时，因为没有下滑空间，所以边坡相对较稳定，虽然在一定的条件下还是会产生顺层弯曲破坏和倾倒破坏。
岩层倾角接近并小于边坡开挖角时，下滑力和下滑空间都相对较大，边坡也就相对不那么稳定。
岩层倾角较小时，不稳定的岩体下滑力较小，开挖后的边坡相对较为稳定。
3地层岩性及其组合特征组成边坡的物质基础是地层，地层岩性的不同对边坡稳定性的影响也不同。
自然界中将地层岩性分为软质岩与硬质岩两种。
由软质岩体组成的顺层边坡坡高通常较低，所以岩层的倾角通常较小；而由硬质岩体组成的顺层边坡坡高通常较高，所以岩层倾角通常较大，由此可以知道地层岩性的不同对顺层边坡稳定的影响极其明显。
地灾治理中岩质高边坡的稳定性分析
地灾治理中岩质高边坡的稳定性分析摘要：现代工程地质研究表明，地灾治理中岩质边坡的稳定性需要结合工程地质建设条件作为主要前提。
工程师可以认真分析和控制影响岩质边坡稳定性的各种要素，及时对工程地质要素进行综合分析和评价，从而确定边坡的稳定性和有效性。
关键词：地灾治理；岩质高边坡；稳定性分析就现代工程建设的内容而言，岩质边坡的稳定性分析评价工作的内容较多，其涉及了工程地质学、岩体力学和计算科学等多种方法，属于多学科交叉，是岩土工程研究的重点内容。
目前国内影响岩质边坡稳定性的因素和评价方法很多，突出的问题是忽略了边坡的地质环境条件，没有将边坡的内部结构与外部诱发因素结合起来。
现在采用案例分析的方式来探讨地形、环境对边坡的影响，希望能够提高边坡的稳定性，提供更合理的分析思路。
1.项目研究概述本工程案例选取A项目a段标段的开挖内容，在区域中存在一系列的岩质边坡问题，其中起止里程的最大开挖深度为21.5m，存在一处深挖高路堑边坡，且属于互通立交的起点以及高速公路的左侧等。
整体上，边坡的内部节理发育较为理想，其中有一条挤压破碎带，两组节理面和层面也被切割层坡体岩石，整体坡面呈现出碎块状。
首先，可以观察到整体地形。
该地区地形属中、低山地貌，地势相对平坦，植被发育不差，植被数量较少。
坡度段为脊部，后缘地形逐渐减小，坡向和脊向也呈35°斜角。
整个中部地势较高，两侧有小沟壑，坡度角度小于45°。
其次，观察地层岩性。
整个岩体为变质泥岩、砂岩、页岩，三个岩体交错排列(如图1所示)。
其中变质泥岩为弱风化、褐黄色，岩体较为破碎，呈薄层状。
整个层理面部分清洁，可以看见光滑丝绸，内部也有大量黏土矿物;变质页岩为棕褐色，弱风化，岩石相对破碎，片理结构理想，含大量碳酸盐岩有机质;变质砂岩呈灰黄色，岩石破碎，在岩石的断口处有砂感。
（图1 地质灾害治理过程中岩质高边坡稳定性分析）观察地质构造，边坡为大角度倾斜边坡，边坡体为一侧倾斜的单斜构造，整个岩层的产状态为25-78°;岩体节理发育明显，分布均匀，尺寸穿透力强，间距多集中在10-15cm。
《岩体力学》第九章边坡岩体稳定性
第九章边坡岩体稳定性斜坡：倾斜的地面，是天然斜坡和人工边坡的总称。
边坡的分类：自然边坡：天然的山坡和谷坡(地壳隆起或下降引起)按成因分丿人工边坡：人工开挖、改造形成如采矿边坡、铁路公路路堑与路堤边土质边坡坡等岩质边坡按岩性分丿本章主要讨论人工开挖的岩质边坡的稳定性。
岩质边坡稳定性分析方法：1)数学力学分析法(包括块体极限平衡法、弹性力学法和弹塑性力学分析法及有限元法等)2)模型模拟试验法(相似材料模型试验、光弹试验法和离心模型试验)3)原位观测法此外，还有破坏概率法、信息论方法及风险决策法等。
「、稳定性系数稳定性计算*核心内容：安全性系数(安全系数)第一节边坡岩体中的应力分布特征一、应力分布特征假定岩体为连续、均质、各向同性的介质，且不考虑时间效应的情况下(1 )边坡面附近的主应力迹线明显偏转，与坡面趋于平行，二3与坡面趋于正交，而向坡体内逐渐恢复初始应力状态；(2 )坡面附近出现应力集中现象；(3)坡面处的径向应力为零，故坡面岩体仅处于双向应力状态，向坡内逐渐转为三向应力状态；(4)因主应力偏转，坡体内的最大剪应力迹线由直线变为凹向坡面的弧线。
、影响边坡应力分布的因素(1 )天然应力：h f,坡体内拉应力范围加大。
(2)坡形、坡高、坡角及坡底宽度等，对边坡应力分布有一定的影响；坡高f,「、二彳也大;坡角f,拉应力范围f,坡脚剪应力f。
（3）岩体性质及结构特征变形模量E对边坡影响不大，□对边坡应力影响明显。
第二节边坡岩体的变形与破坏一、边坡岩体变形破坏的基本类型1•边坡变形的基本类型根据其形成机理分为两种类型：卸荷回弹和蠕变变形。
2•边坡破坏的基本模型四类，见教材P771平面滑动：单平面滑动,双平面滑动，多平面滑动L2楔形状滑动剪切破坏以滑坡形式「3）圆弧形滑动1（4 ）倾倒破坏（以崩塌形成）拉断破坏（以崩塌形式）实际上，就是两种：滑坡和崩塌。
二、影响岩体边坡变形破坏的因素1•岩性：岩体越坚硬，边坡不易破坏，反之，容易破坏（一般情况）。
岩质边坡稳定分析及支护方式
优点：可从根本上解决边坡的稳定性问题，达 到根治的目的。
3)加固 (1)注浆加固 当边坡坡体较破碎、节理裂隙较发育时， 可采用压力注浆这一手段，对边坡坡体进行 加固。灌浆液在压力的作用下，通过钻孔壁 周围切割的节理裂隙向四周渗透，对破碎边 坡岩土体起到胶结作用，形成整体，提高坡 体整体性及稳定性的目的。 优点：注浆加固可对边坡进行深层加固。 (2)锚杆加固 当边坡坡体破碎，或边坡地层软弱时，可 打入一定数量的锚杆，对边坡进行加固。锚 杆加固边坡的机理相当于螺栓的作用。 优点：锚杆加固为一种中浅层加固手段。
(2)岩体结构的影响，表现在节理裂隙的发育程度 及其分布规律、结构面的胶结情况、软弱面和 破碎带的分布与边坡的关系、下伏岩石界面的 形态以及坡向坡角等；
(3)水文地质条件的影响，包括地下水的埋藏条件、 地下水的流动及动态变化等；
(4)地貌的影响，如边坡的高度、坡度和形态等；
(5)风化作用的影响，主要体现为风化作用将减弱岩 石的强度，改变地下水的动态；
崩破塌坏边坡破坏的基本类楔型形体滑动
倾倒破坏
崩塌
边
楔形状滑动
坡
圆弧滑动
多平面滑动
破 滑坡 平面滑动 双平面滑动 坏
类
单平面滑动
型
圆弧形滑动
倾倒破坏
单平面滑动
双平面滑动
多平面滑动
边坡的安全等级
根据边坡破坏后造成损失的严重性、边坡的类型及坡 高等因素将边坡的安全等级划分为三级，如表1.1所示。
三、边坡岩体稳定性分析
后果
四、边坡岩体稳定性计算
岩质边坡
一、单平面滑动
1、仅有重力作用时
•滑动面上的抗滑力
•滑动力
•稳定性系数η=
滑动体极限高度Hcr为
忽略滑动面上内聚力( =0)时
2、有水压力作用
作用于CD上的静水压力V
作用于AD上的静水压力U为
边坡稳定性系数为
G为滑动体ABCD的重力；AD为滑动面的长度
Z为张裂隙深度。
3、有水压力作用与地震作用
水平地震作用
式中 为水平地震影响系数，按地震烈度查表确定
地震烈度
6
7
8
9
0.064
0.1一种情况为滑动体内不存在结构面，视滑动体为刚体，采用力平衡图解法计算稳定性系数
•第二种情况为滑动体内存在结构面并将滑动体切割成若干块体的情况，这时需分块计算边坡的稳定性系数
1.滑动体为刚体的情况
•ABCD为可能滑动体，根据滑动面产状分为Ⅰ、Ⅱ两个块体。
（4）最大剪应力迹线由原来的直线变为凹向坡面的弧线。
均质岩土体—圆弧形滑坡
二、影响边坡应力分布的因素
（1）天然应力水平天然应力使坡体应力重分布作用加剧。
（2）坡形、坡高、坡角及坡底宽度
坡高不改变应力等值线的形状，但改变主应力的大小。
坡角影响边坡岩体应力分布图象。随着坡角增大，边坡岩体中拉应力区范围增大，坡脚剪应力增高。坡底宽度对坡脚岩体应力有较大的影响。（与坡高有关）
安全系数：根据各种因素规定的允许的稳定性系数。大小是根据各种影响因素人为规定的，必须大于1。
影响因素：
①岩体工程地质特征研究的详细程度；
②各种计算参数误差的大小；
③计算稳定性系数时，是否考虑了全部作用力；
④计算过程中各种中间结果的误差大小；
岩体工程(岩体结构与稳定性分析)
岩体结构与稳定性分析
3.2岩体边坡稳定性评价方法 一.边坡岩体变形破坏的基本形式 （一）基本形式分类 1.按滑坡面与岩层层面关系分类 2.按边坡破坏的滑动面形状分类 3.按岩体结构特性分类
岩体结构与稳定性分析
(二)影响边坡稳定的因素 岩石性质：岩石的成因，矿物成分，结构和强度 岩体结构：岩体的结构类型，结构面性状以及其与坡面的关系 水的作用：对岩土的软化，泥化作用，冲刷作用，静水压力和动水压力 作用等。 风化作用：使岩体的裂隙增多，扩大，透水性增强，抗剪抗压强度降低。 地震力：使边坡岩体的剪应力增大，抗剪强度降低。 地应力：开挖边坡使边坡初始应力改变。 地形地貌及人为因素：边坡不合理的设计，开挖和加载，大量施工用水 的渗入及爆破等。
岩体结构与稳定性分析
3.1岩体的结构特性 3.2岩体边坡稳定性评价方法
岩体结构与稳定性分析
一.结构面 1.分类 原生结构面，构造结构面，次生结构面
2.结构面的工程特征 产状，规模，形态，连续性，密集程度，张开度和填充情况 3.软弱夹层及泥化夹层特点 软弱夹层，泥化夹层
岩体结构与稳定性分析
二结构体 在岩体中被结构面切割的岩体被称为结构体体现了岩体的基本构造 和外貌特征。 分类 整体结构或块状结构（局部滑动或坍塌，深埋洞室的岩爆），镶嵌 结构（可沿结构面滑塌，软岩可产生塑性变形），碎裂结构（易引 起规模较大的岩体失稳，地下水加剧失稳），层状结构（易发生规 模较大的岩体失稳，地下水加剧失稳）
岩体结构与稳定性分析
三.岩体分类 1.按岩体完整程度分类 岩体的完整程度反映了其裂隙性，破碎岩石的强度和较完整岩石大 大削弱，尤其边坡和基坑工程更为突出。 2.按岩石质量指标RQD分类 是国际通用鉴别岩石工程性质好坏的方法，是利用钻孔直径为 54MM的金刚钻进的岩芯采取率来评价岩石质量。 3.按岩体基本质量指标BQ分类 我国首个岩体分级的国家标准，先确定岩体基本质量，再结合具体 工程特点确定岩体分级
学习情境2-岩体与边坡稳定性分析
工程地质与土力学
（三）软弱夹层及其对工程的影响 软弱夹层是具有一定厚度的特殊的岩体
软弱结构面，是在坚硬岩层中夹有的力学强 度低、泥质或炭质含量高，遇水易软化、延 伸较长和厚度较薄的软弱岩层。
岩体基本 质量级别
Ⅰ Ⅱ Ⅲ Ⅳ Ⅳ
重力密度
＞26.5 26.5～24.5 24.5～22.5
＜22.5
岩体物理力学参数抗剪强度ຫໍສະໝຸດ 内摩擦角φ（°）＞60
粘聚力 C（MPa）
＞2.1
60～50
2.1～1.5
50～39
1.5～0.7
39～27
0.7～0.2
＜27
＜0.2
变形模量 E（GPa）
＞33 33～20 20～6 6～1.3 ＜1.3
工程地质与土力学
赤平面上点的投影 赤平面上线与面的投影 工程地质与土力学
(三)边坡稳定性定量分析──极限平衡法 极限平衡法是将滑体视为刚性体，不考
虑其本身的变形；除楔形破坏外，其余的破 坏多简化为平面问题，可选取有代表性的剖 面进行计算；边坡岩土的破坏遵从库仑强度 破坏理论；认为当边坡的稳定系数时，滑体 处于临界状态。
工程地质与土力学
(二) 影响边坡稳定的因素 影响边坡稳定的因素有：岩石性质、
岩体结构、水的作用、风化作用、地震力、 地形地貌及人为因素等。
工程地质与土力学
二、边坡稳定性的评价方法
在公路工程实践中，遇到的各种各样工程地质 问题，归纳起来，主要就是路堑边坡稳定问题 以及路、桥地基稳定问题和隧道围岩稳定问题。 这三方面的问题，实质上就是一个岩体的稳定 问题。所谓岩体稳定，它是一个相对的概念， 是指在一定的时间内，一定的自然条件和人为 因素的影响下，岩体不产生破坏性的剪切滑动、 塑性变形或张裂破坏。
顺层岩质边坡结构特征及破坏模式
顺层岩质边坡结构特征及破坏模式一、不同类型边坡的结构特征分析由于岩体边坡在悠久的地质历史环境中不断改造，岩体边坡中存在着大量的软弱结构面，包括裂隙面、岩层面及节理面等，它们主导着边坡的变形发展，使得完整岩石力学特性的作用居于次位。
因此，与土体边坡不同，岩体边坡的破坏通常是沿着上述软弱结构面开始并发展的。
另外，如果岩体边坡发生失稳，其破坏规模往往较大，在众多岩体边坡稳定性的影响因素中，岩体结构是最为直接和重要的一项。
不同类型的岩体结构元素在岩体内的排列及组合形式称为岩体结构。
岩体结构主要决定着岩体强度及变形性质，因此，通常必须首先对岩体结构认识到位，才能够较为顺利地对岩体强度特性、变形特性及破坏机制展开研究，接着通过力学计算及相应的模型试验，获得相关的数据结果，最后才能进行实际工程的合理设计及防护。
1.岩体边坡的分类谷德振按岩体结构的不同，将岩体划分为完整结构、块状结构、层状结构、碎裂结构和散体结构五大种类，与此对应，岩体边坡可被划分为完整岩体边坡、块状岩体边坡、层状岩体边坡、碎裂岩体边坡及散体岩体边坡五大种类。
各类岩体结构及相应边坡的主要特点总结如下。
1）完整结构此类结构岩体内部节理裂隙发育较少且不贯通，具有较高的拉压强度。
理想完整结构岩体边坡具有较强的稳定性，但是实际情况下，边坡长期受到构造应力及风化作用的影响，所以通常都会存在一定程度的节理发育，导致完整结构岩体边坡很少在自然界中存在。
2）块状结构此类结构岩体基本呈块状或中厚层状，结构面弱发育。
块状岩体边坡整体稳定性较好，局部稳定性受控于结构面及岩石整体的抗剪强度，其失稳模式多数为高陡边坡岩体沿结构面滑移崩塌。
3）层状结构此类结构岩体又可成为板裂结构岩体，基本呈层状，结构面普遍存在，具有以软弱夹层及层间错动带为代表的贯穿性软弱结构面，使得岩体表现出不均匀性及不连续性等特点。
层状岩体边坡的破坏形式主要受控于边坡坡角与岩层面倾角的相互关系，一般失稳破坏规模较大。
2-斜坡岩体、边坡稳定性工程地质分析_图文
黑色层为褐煤层，其它为粘土层
图9－33 软弱基座陡崖塑流－拉裂演化过程示意图 （a）卸荷回弹拉裂；（b）前缘塑流－拉裂； （c）前缘倾倒崩落；（d）深部塑流－拉裂； （e）转化为蠕滑－拉裂；（f）崩滑
9.4.7.2 变形模式的转化
图9－37 弯曲－拉裂转化为蠕滑－拉裂 （参照霍夫曼，1973）
Ⅱ1 平缓层状体坡 α=0－±φr
Ⅱ2 缓倾外层状体坡 α= φr －φp
Ⅱ3 中倾外层状体坡 α= φp －40°
Ⅱ4 陡倾外层状体坡 α=40°－60°
Ⅱ5 陡立－倾内层状斜体坡 α＞ 60°－倾内
Ⅱ6 变角倾外层状体坡 上陡，下缓（α＜φr ）
可根据结构面组合线产状按Ⅱ类方 案细分
决定于土、石性 质或天然休止角
α＜β α≈β α≥β α≥β
α≤β
蠕滑－拉裂
转动型滑坡或滑塌
滑移－压致拉裂
平推式滑坡，转动型滑坡
滑移－拉裂 滑移－弯曲
顺层滑坡，或块状滑坡 顺层－切层滑坡
弯曲－拉裂
崩塌或切层转动型滑坡
弯曲－拉裂（浅部） 蠕滑－拉裂（深部）
崩塌，深部切层转动型滑坡
滑移－弯曲
顺层转动型滑坡
滑移－拉裂为多见
Ⅳ 软弱基座体斜坡
a: 后缘环状拉裂缝 b: 滑坡断壁 c：横向裂缝及滑坡台阶 d: 滑坡舌及纵张裂缝后缘 e：滑坡侧壁及羽状裂缝
表9－4 斜坡岩体结构类型与变形破坏方式对照表
类型
主要特征 结构及产状
外形
主要模式
可能破坏方式
Ⅰ均质或似均质体 斜坡
Ⅱ 层状体斜坡
Ⅲ 块状体斜坡
均质的土质或半岩质斜坡， 包括碎裂状或碎块体斜坡
岩质边坡稳定分析
Rockslide at Yosemite National Park, California kills one, injures 4
6.岩质边坡①稳尾定纵①性剖①尾尾的面纵纵剖评开剖面面价挖开开挖方后挖后后法破最最大坏大主剪接近度图 定量应应力力计图图算（（MMPPaa））
分析方法 定性分析 — 工程地质分析
还可能再次滑动破坏
危害 已滑动破坏过的老滑坡的危害
结构疏松破碎
强度低
老滑坡体 透水性强
稳定性差
据了解，有些县市建新城时，没搞清楚地质状况就先行建设，结果把整个新
城建在滑坡体上，如巴东就是一个典型，该城从1979年滑至1坡99体5年三次迁城选址，
二建新城，浪费巨大。
边界线
地质今在年三2峡月考25察日发，现记，者只从要国地土势资平源坦部些三的峡地地方质，灾多害半防有治居指民挥和部城获镇悉，，而三这峡些库平区地 十正之 在八建九设是中古的滑巫坡山，新如城秭(离归旧老城县数城十、里新)一滩处镇2、00云0万阳立老方县米城的、滑云坡安体镇，等正等以。每在天这1些毫 古米左滑右坡的上速，人度滑们动繁衍。生26日息，，耕记种者收赶获到。巫古山代新三县峡城人，口在少暮，雨没路有上大看规到模滑的坡开已挖拉和裂高水 楼泥大路厦面的，建一设条，条所裂以缝虽触然目是惊建心城，在有许的多长滑达坡10体米上。，滑人坡与体自位然于倒新能城上中千心年区相，安坡无度事28。 至30度，影响范围包括县残联、防疫站、法院、公安局、港务局等十多家单位及
整理ppt
● 坡高越高，坡内拉应力越高
● 坡角越大，拉应力范围越大，切向应力值越高
坡形 ● 基坑底宽 W<0.8H 时坡脚处τmax随底宽的缩小而急剧增大
影响
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
岩质边坡类型、结构面特征及稳定性分析
【摘要】边坡的稳定性受控于岩土体的基本特性和人为改造的程度两方面因素。
由于地质体的复杂性、多变性和不均质性，因而道路工程边坡设计是预测性、风险性的设计。
本文针对山区不同的边坡类型突出的边坡岩土体失稳问题，结合四川、重庆、云南等省山区道路工程建设项目边坡工程及滑坡灾害的勘查和治理，在研究山区地质背景和地质特征基础上，系统研究边坡岩体结构分类方法，以及开挖边坡岩体稳定性的岩体结构分析方法。
【关键词】地质灾害；岩体分类；结构特征；软硬岩层；结构面；稳定性
泥岩、泥质粉砂岩比较软弱，该类岩层具有透水性弱、亲水性强，遇水易软化、塑变，抗风化能力弱，易崩解等特性。
从边坡角度来讲，多数边坡由软硬岩体构成，对边坡岩体的变形破坏起控制作用，岩质边坡软硬结构体构成，岩性层间结合差、软弱结构面发育，边坡开挖后极易发生山体变形、滑坡，特别是山前地带岩土质边坡、顺层岩质边坡及以岩层走向发育沟谷的一侧的边坡，多属顺层易滑地带。
雨季经常诱发大量滑坡灾害，在道路等工程建设项目中，也经常诱发大量开挖边坡岩体失稳灾害。
开挖边坡岩土体失稳灾害的根本原因在于具有特殊的岩体结构特征和不利的岩体力学性质，其中开挖边坡岩体结构特征是控制开挖边坡稳定性的重要因素，边坡岩体的变形与破坏与边坡岩体结构面发育特征、结构面与开挖面的空间组合有密切关系，因此对边坡岩体结构、结构面特征的系统研究具有重要意义。
1.边坡岩体结构类型划分
边坡岩体的变形破坏与其岩体结构特征有密切的关系。
根据岩体结构面、结构体特性，并充分考虑控制性结构面与边坡开挖临空面之间的空间组合关系，系统研究岩体结构类型的划分，给出各种岩体结构类型边坡稳定性分析模型，以便于在工程勘察设计中简便、快速应用。
针对岩体结构类型和边坡工程的特点，在边坡岩体结构类型划分中考虑如下因素：
1）岩质边坡的岩性特点及岩性组合特征
岩质边坡岩性组合最为显著的特点是不同力学性质的岩层互层，从边坡工程角度，开挖边坡工程的岩性组合主要有软质泥质岩为主的层状结构、软硬相间的砂泥岩互层结构和巨厚层硬岩为主的层状结构。
软质泥质岩为主的层状结构主要指开挖边坡岩体以软弱泥质岩为主，边坡岩体中夹少量薄层硬岩，但对整个边坡岩体性质影响不大。
软硬相间的互层结构指开挖边坡岩体为硬质岩（砂岩、灰岩、白云岩、硅质岩等）、软质岩（泥岩、页岩等）等各种力学性质岩层互层，在丘陵区软硬相间岩体结构互层最为普遍、最为典型的岩性组合形式。
巨厚层硬岩为主的层状结构主要指开挖边坡岩体中以巨厚层硬岩为主，但夹有软岩，软岩的空间位置和力学性质对坡体的变形和破坏有重要的影响。
2）岩体结构面发育情况
硬层岩层面、软岩夹层为延展性好的重要结构面，岩体中的外倾构造裂隙也对岩体稳定性有重要影响。
3）结构面（主要是层面）与边坡开挖临空面之间的空间组合关系
对于边坡工程来讲，结构面与开挖面之间的空间组合关系非常重要，不同的空间组合，其结构面控制作用和变形破坏模式也不同。
层状岩层结构面与开挖面的空间组合关系对边坡岩体的稳定性有重要的影响。
4）软硬岩层水文地质结构特征
软硬岩岩体具有特殊的层状水文地质结构，而岩体中的上硬下软的岩类、软弱夹层在软弱面（带）具有浸水后强度大幅降低的特性，因此水文地质结构对边坡岩体稳定性具有重要影响。
例如砂泥岩互层结构，砂岩类构造节理发育，常成为地表水和地下水渗透的通道，而软岩为相对不透水层，且具有浸水软化的特征，对边坡稳定极为不利。
2.不同岩质边坡类型稳定性分析
不同岩体结构类型边坡，开挖后具有不同的失稳破坏模式，本文在前面边坡岩体结构类型划分基础上，从岩体结构角度分析各种岩体结构类型边坡失稳破坏机理和稳定性分析方法。
2.1 近水平层状岩质边坡岩体失稳模式及稳定性分析
近水平层状岩层主要指构造作用轻微、岩层倾角平缓（一般12°）、断（层）——褶（曲）破碎地层边坡岩体、堆积层岩土质边坡、风化损伤岩体——中风化岩体等5个大类以及11个亚类。
给出了各类岩体结构特征、控制边坡稳定的主要结构面以及边坡岩体失稳破坏模式。
2）近水平砂泥岩互层状边坡和软硬相间的顺向岩质边坡岩体的失稳破坏是以软弱夹层或软弱层面为底滑面、陡倾节理为后边界的顺层滑移破坏。
一般经历边坡岩体拉裂变形、暴雨条件下排水不畅导致裂隙水压力作用下快速滑动、快速滑动后稳定3个阶段。
边坡岩体稳定分析中需考虑后缘裂隙水压力和下部地下水浮托力。
3）缓倾顺层结构边坡滑移一拉裂式破坏的拉裂松动区判定是边坡勘察设计中的主要问题，本文给出了相应计算方法。
参考文献：
[1]程强，寇小兵，黄绍槟.中国红层的分布及地质环境特征[J].工程地质学报，2004（1）：3440.
[2]孔纪名，陈自生.川东89.7暴雨过程中的红层滑坡[M]∥滑坡文集（9）.北京：中国铁道出版社。
1989：36-42.
[3] 何昆.蒋楚生.云南元磨高速公路路堑高边坡及滑坡整治工作[J].路基工程，2004（1）：49-51.
[4] 谷德振.岩体工程地质力学基础[M].北京：科学出版社，1979.
[5] 孙广忠.岩体结构力学[M].北京：科学出版社，1988.
[6] 孙玉科.边坡岩体稳定性分析[M].北京：科学出版社，1998.
[7]朱晗迓，马美玲，尚岳全.顺倾向层状岩质边坡溃屈破.。
