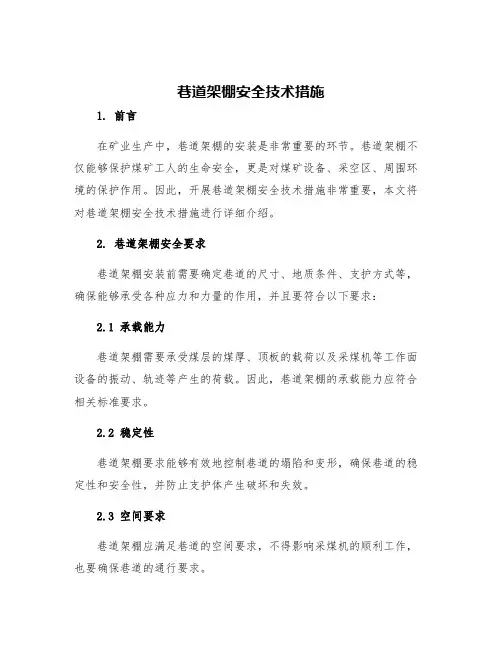

巷道架棚安全技术措施

水城县顺发煤矿

东翼瓦斯抽放风巷架棚安全技术措施

矿长：____________________ 总工程师：_________________ 编制人：_________________ 编制日期：2012年7月25日

措施传达贯彻记录

负责人：传达人：班次:

东翼瓦斯抽放风巷架棚安全技术措施

因现在东翼瓦斯抽放风巷顶板出现软岩，现锚网喷支护不能满足安全需要，

为了东翼瓦斯抽放风巷以后的安全使用和矿井发展，根据矿委会研究决定，拟对

东翼瓦斯抽放风巷进行矿用11#工字钢架棚支护，即采用在巷道断面内架设工字钢钢棚的支护方式，用以增加巷道断面的抗压能力。为了保证安全施工，特制定以下安全技术措施。

一、工程概况

1、需在东翼瓦斯抽放风巷开口到迎头 87M处往前架设工字钢钢棚，直到巷道顶板成岩性且能够适用锚网喷支护为止，此处架棚巷道上口宽1800mm下口宽

2600mm净高 2200mm净断面积 4.84m2.

二、施工方法及主要工序

1、工艺流程：

安全检查一打眼放炮一敲帮问顶一临时支护―出矸一下料一放中、腰线一

挖柱窝-上棚梁一加固一背板(充填)。

2、施工方法：

(1)放小炮，每次进尺不超过 800mm

(2)每次进入工作地点，先进行安全检查后再作业。

(3)采用锚网支护作为临时支护，确认临时支护合格后，进行起底(挑顶) 工作，坚持从上到下、先上后下的原则，整个过程中注意敲帮问顶，人员必须站在临时支护下，严禁空顶下作业。

(4)将矸石用绞车运至地面。

(5)根据巷道原方位角及巷道原坡度确定巷道的中腰线，根据中腰线及设计棚距大小找出柱窝位置，再按中腰线把柱窝深度挖够。

(6)在柱腿上画出腰线所在位置，把立柱放在柱窝内(柱窝必须挖在实底上)，使柱上腰线和帮上腰线一致。

(7)在工字钢顶梁上画出中线位置，把顶梁搭接到立柱上。

(8)检查支架的垂直和扭斜度，超过质量标准规定的允许误差范围时要调

整，根据顶梁中间的垂线和两个柱脚之间连线的水平间距，就能知道支架是否垂

直，根据巷道中线和两个立柱之间连线是否垂直，就能知道支架是否扭斜

（9）背帮、勾顶：上背板时要上一块，填一块（把背板和岩帮之间空隙用木楔背紧），勾顶背板密度每200mm一块（背板尺寸为长度1200mm厚度50mm 宽度100mm,并且要目测检查所上背板是否平整，背帮时应两侧对称进行。

（10）依次逐架架设，不得两架及以上同时作业。

三、施工技术要求

（1）工字钢棚支架采用矿用11#型工字钢，其附件的材质和加工必须符合设计和有关标准规定；

（2）工字钢棚支架装配附件齐全，无锈蚀现象，螺纹部分有防锈油脂；

（3）工字钢上梁长1.8m,扎脚宽2.6m，净高2.2m.

（4）工字钢钢棚支架棚距800m允许误差土 50mm

（5）巷道支架的前倾、后仰符合以下规定：合格：偏差土10mm优良：偏差土50mm；

（7）柱窝挖到实底200mm

（8）施工时，必须按巷道原方位角挂巷道中线、按巷道原坡度挂施工腰线，其施工误差不大于掘进安全质量标准化检查标准及评分办法（架棚巷道）：

巷道净宽0〜+50mm巷道净高：-30mm^ +50mm水平巷道支架前倾不超过± 1°。

四、劳动组织

采用“三八”制作业，每班设跟班干部一名跟班指挥，设班长一名，负责当班安全工作，安全检查员一名，负责安全检查和监督，质检员一名，负责质量检查和验收，瓦斯员一名，负责瓦斯检查工作，其它施工人员根据实际情况设定。

五、施工前准备

（1）施工材料：刹帮背顶原木（①》120mm）

（2）施工机具准备：

施工机具：大锤、手镐、钢卷尺、木锯、风镐、铁锹、水平尺等。

（3）施工前检查工字钢棚支架无裂纹，无硬过渡现象，主要配件应具有可换性。

（4）施工所需材料及机具等准备齐全并运至施工地点。

（5）找准中腰线并做好标记，用线绳拉一条中线通过所要架设支架的地段,

把腰线引至两旁做出记号。

六、主要安全技术措施

1、架工字钢棚安全技术措施

（1）架工字型钢棚前，先要对架设点前后10n范围内进行敲帮问顶，找掉活矸活块确认安全后方可作业。

（2）立柱腿时，按准确位置挖出柱窝，深度要一致，柱腿要放在实底处安设，防止棚腿歪斜不正或悬空。

（3）架设支架立柱腿时，要同时喊号，防止人员挤伤手，柱腿立好后分别由两人扶好，防止倾倒伤人。

（4）上顶梁时，搭设高架操作平台，施工地点必须用架管、木板及管扣搭设适当高度的工作台（工作台距顶部必须保持1.6米的高度），工作台下方必须用管扣及钢管打好斜撑，钢管立杆至少有两根撑顶，横杆至少有两根撑帮，并用铁丝牢固捆绑在架好的工字型钢棚棚上，保证牢固安全。施工人员在工作台上施工时，必须佩带安全带，安全带上钩必须吊挂在架好的工字型钢棚梁上，

（5）架设支架时前后人员应配合协调，步调一致，统一听从班长指挥，以免柱腿、顶梁歪倒、落下砸伤人。

（6）支设工字型钢棚支架时要检查支架无裂纹、无硬过渡现象，如发现后立即更换支架。

（7）支设工字型钢棚支架时，工作人员要配戴好布手套，防止支架上的铁屑或毛边划伤手。

（8）在上梁、站腿时，必须扶牢、扶稳，预防碰伤，发生意外。

（9）顶梁与棚腿结合处必须亲合严密，棚不扭斜，不前倾后仰，工程质量符合要求；帮顶必须打严背实，严禁出现不接顶帮的现象。

（10）施工地点要指定专人管理，施工前要分工明确到每个人并讲明注意事项，跟班领导亲自盯在现场，按措施要求施工，杜绝违章作业。

（11）上梁时，施工地点不得少于5人，架棚时，必须有专人看护顶板。

（13）本班不能施工完毕，在不影响安全工作的前提下，要将帮顶封闭严实，向下
