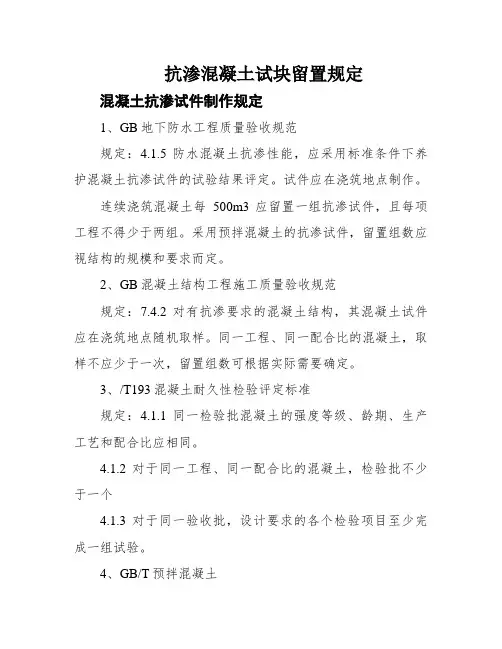

抗渗混凝土试块留置规定

混凝土抗渗试件制作规定

1、GB50208 地下防水工程质量验收规范

规定：4.1.5 防水混凝土抗渗性能，应采用标准条件下养护混凝土抗渗试件的试验结果评定。试件应在浇筑地点制作。

连续浇筑混凝土每500m3应留置一组抗渗试件，且每项工程不得少于两组。采用预拌混凝土的抗渗试件，留置组数应视结构的规模和要求而定。

2、GB50204 混凝土结构工程施工质量验收规范

规定：7.4.2 对有抗渗要求的混凝土结构，其混凝土试件应在浇筑地点随机取样。同一工程、同一配合比的混凝土，取样不应少于一次，留置组数可根据实际需要确定。

3、JGJ/T193 混凝土耐久性检验评定标准

规定：4.1.1同一检验批混凝土的强度等级、龄期、生产工艺和配合比应相同。

4.1.2 对于同一工程、同一配合比的混凝土，检验批不少于一个

4.1.3 对于同一验收批，设计要求的各个检验项目至少完成一组试验。

4、GB/T14902预拌混凝土

规定：10.3.7 对有抗渗要求的混凝土进行抗渗检验的试样，用于出厂及交货检验的取样频率均应为同一工程、同一配合比的混凝土不得少于1次，留置组数可根据实际需要确定。

依据以上规定，对抗渗混凝土试件制作做如下规定：出厂检验的混凝土取样频率应为同一工程、同一配合比的混凝土不得少于1次，连续浇筑混凝土每500m3应留置一组抗渗试件，且每项工程不少于两组。

混凝土-抗冻等级-确定方法

混凝土的抗渗性以抗渗等级来表示。抗渗等级是以28ｄ龄期的标准抗渗试件，按规定方法试验，以不渗水时所能承受的最大水压力来表示，划分为P2、P4、P6、P8、P12 等等级，它们分别表示能抵抗0.2、0.4、0.6、0.8、1.2 MPa的水压力而不渗透。

混凝土抗冻性一般以抗冻等级表示。抗冻等级是采用龄期28ｄ的试块在吸水饱和后，承受反复冻融循环，以抗压强度下降不超过25％，而且质量损失不超过５％时所能承受的最大冻融循环次数来确定的。GBJ50164—92将混凝土划分为以下抗冻等级：F10、F15、F25、F50、F150、F200、F250、F300等九个等级，分别表示混凝土能够承受反复冻融循环次数为10、25、25、50、100、150、200、250和300次。

混凝土的抗渗性

抗渗性(water tightness)是指混凝土抵抗压力水（或油）渗透的能力。它直接影响混凝土的抗冻性和抗侵蚀性。因为渗透性控制着水分渗入的速率，这些水可能含有侵蚀性的物质，同时也控制混凝土中受热或冰冻时水的移动。

混凝土的抗渗性主要与其密实度及内部孔隙的大小和构造有关。影响混凝土抗渗性的因素有：

1）水灰比水灰比的大小对混凝土的抗渗性起决定作用，水灰比越大，其抗渗性越差。

2）骨料的最大粒径在水灰比相同时，混凝土骨料的最大粒径越大，其抗渗性能越差。这是由于骨料和水泥石的界面处易产生裂隙和较大骨料下方易形成孔穴。

3）养护方法蒸汽养护的混凝土，其抗渗性较自然养护的混凝土要差。在干燥条件下，混凝土早期失水过多，容易形成收缩裂隙，因而减低混凝土的抗渗性。

4）水泥品种不同品种的水泥，硬化后水泥石孔隙不同，孔隙越小，强度越高，则抗渗性越好。

5）外加剂在混凝土中掺入某些外加剂，如减水剂等，可减小水灰比，改善混凝土的和易性，因而可改善混凝土的密实性，提高了混凝土的抗渗性能。

6）掺合料在混凝土中加入掺合料，如掺入优质粉煤灰，可提高混凝土的密实度、细化孔隙，改善了孔结构和骨料与水泥石界面的过渡区结构，混凝土抗渗性提高。

7）龄期混凝土龄期越长，由于水泥的水化，混凝土密实性增大，其抗渗性提高。

混凝土的抗渗性用抗渗等级表示。抗渗等级是以28d龄期的混凝土标准试件，按规定的方法进行试验，所能承受的最大静水压力来确定。混凝土的抗渗等级分为P4、P6、P8、P10、P12等五个等级，相应表示能抵抗0.4、0.6、0.8、1.0及1.2MPa的静水压力而不渗水。抗渗等级≥P6的混凝土为抗渗混凝土。

混凝土的抗渗性用抗渗等级（P）或渗透系数来表示。我国标准采用抗渗等级。抗渗等级是以28d龄期的标准试件，按标准试验方法进行试验时所能承受的最大水压力来确定。GB 50164《混凝土质量控制标准》根据混凝土试件在抗渗试验时所能承受的最大水压力，混凝土的抗渗等级划分为P4、P6、P8、P10、P12等五个等级。相应表示混凝土抗渗试验时一组6个试件中4个试件未出现渗水时不同的最大水压力。

试配要求的抗渗水压值应比设计提高0.2 MPa。试配时应采用水灰比最大的配合比作抗渗试验:

抗渗等级最大水灰比

C20～C30 C30以上

P6 0.60 0.55

P8～P12 0.55 0.50

>P12 0.50 0.45

其抗渗试验结果应符合下式要求：

Pt≥P/10＋0.2

式中P——设计要求的抗渗等级

补充，S是老规范。 P是新规范表示方法

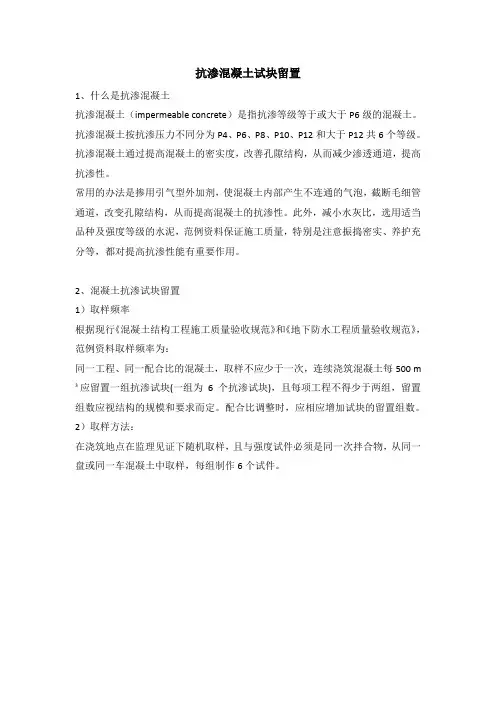

抗渗混凝土试块留置与制作要点：

抗渗试件以6块为一组，试件为顶面直径175MM、底面直径185MM、高150MM的圆台

体，试件成型后24h拆模，分两层插捣，每层插捣不少于25下。然后分别进行标准养护和

同条件养护。养护期不少于28d，不超过90d。

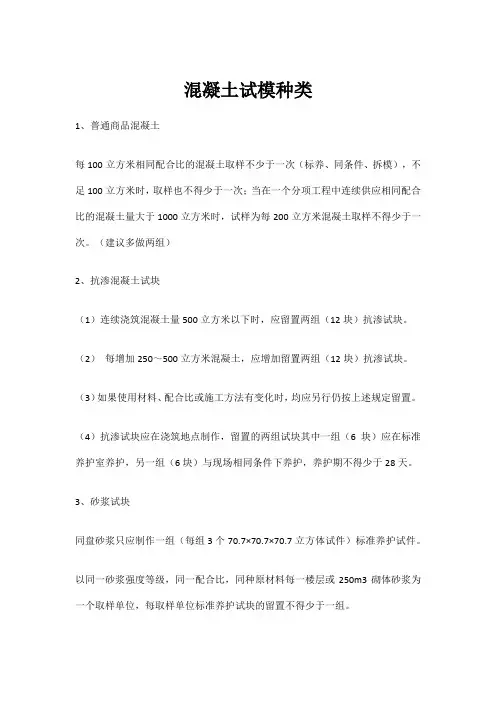

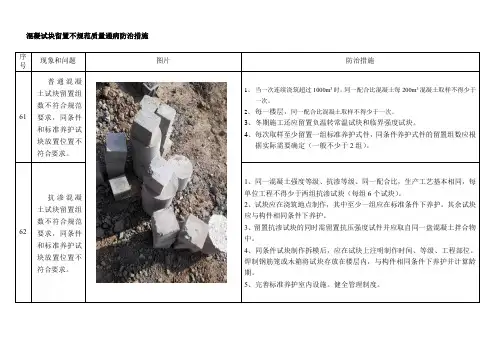

抗渗混凝土除应按的要求留置强度试块外，尚应按下列规定留置抗渗试块: 连续浇筑混凝土量为5 0 0 m3 以下时，应留两组抗渗试块，每增加2 5 0m3，5 0 0 m3 应增留两组。如使用的原材料、配合比或施工方法有变化时，均应另行留置试块。

每单位工程留置组数不得少于二组。

抗渗砼试块试验台账

工程见证取样登记台帐

工程见证取样登记台帐

混凝土(砼)试块、抗渗试块、砂浆试块的取样和制作要求

1. 混凝土试块的取样和制作要求

1). 检验项目

立方体抗压强度试验

2). 试样标准

一组三块，标准试样尺寸150×150×150MM

3). 取样频率

A. 每拌制100盘且不超过100M3的同配合比的混凝土，取样不得少于一次；

B. 每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次；

C. 当一次连续浇筑超过1000M3时，同一配合比的混凝土每200M3取样不得少于一次；

D. 每次取样至少留置一组标准养护试件，同条件养护的留置组数应根据实际需要确定；

E. 钻孔灌注桩每桩留置一组试件。

4). 取样方法

A. 用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随抽取；

B. 同一组混凝土拌合物取样应从同一盘混凝土或同一车混凝土中取样。取样量应多于试验所需的1.5倍，且不少于20L；

C. 混凝土拌合物的取样应具有代表性，宜采用多次采样的方法。一般在同一盘混凝土或同一车混凝土中的约1/4处、1/2处和3/4处之间分别取样，从第一次取样到最后一次取样不宜超过15min，然后人工搅拌均匀；

D. 从取样完毕到开始做各项性能试验不宜超过5min，

5). 试件制作要求

A. 制作试件用的试模由铸铁或钢制成，应具有足够的刚度，并装拆方便，试模内表面应机械加工，其不平度每100MM不超过0.05MM，组装后各相邻面垂直度不超过±0.5；

B. 在制作试件前应将试模清擦干净，并在其内壁涂以脱模剂；

C. 混凝土坍落度小70MM时，试件制作宜采用机械制作；混凝土坍落度大于70MM时，试件制作宜采用人工制作；

D. 试件采用人工插捣时，混凝土拌和物应分两层装入试模，每层装入厚度应大致相等，插捣按螺旋方向从边缘向中心均匀进行。插捣底层时，捣棒应达到试模底面；插捣上层时，捣棒应穿入下层深度约20～30MM；插捣时捣棒应保持垂直，不得倾斜，并用抹刀沿试模内壁插入数次，每层的插捣次数为27次，插捣完后，刮除多余的混凝土，并用抹刀抹平；

E. 试验室用震动台的振动频率应为50±3HZ，空载时振幅约为0.5MM；试件用振动台成型时，混凝土拌和物应一次装入试模，装料时应用抹刀沿试模内壁略加插捣并使混凝土拌和物高出试模上口，振动时应防止试模在振动台上自由跳动，振动应持续到混凝土表面出浆为止，刮除多余的混凝土并用刀抹平。

6). 试件养护要求

A. 试件做好用不透水薄膜覆盖并应静置1～2天；拆模后的试件应立即放在20±2℃，湿度为95%以上的标准养护室中养护（简称标养）。在标养室中，试件应放在架上，彼此间距应为10～20MM，并应壁免用水直接淋刷试件。当无标养室时，混凝土试件也可放于20±2℃Ca（OH）2饱和溶液中养护；

B. 采用与构筑物或构件同条件养护的试件，成型后即覆盖，表面试件的拆模时间可与实际构件的拆模时间相同，拆模后，试件仍需保持同条件养护。

7). 结果判定

混凝土立方体抗压强度合格评定按《混凝土强度检验评定标准》(GBJ107)进行，共分为三种方法，即：方差已知的统计方法、方差未知的统计方法、非统计方法。

2. 砌筑砂浆试块的取样和制作要求
