离心式渣浆泵结构设计
渣浆泵的结构设计与优化
渣浆泵的结构设计与优化渣浆泵是一种专门用于输送高浓度颗粒状介质的泵，广泛应用于矿山、冶金、电力、化工等行业。
其结构设计和优化对于提高泵的运行效率、延长泵的使用寿命至关重要。
一、渣浆泵的结构设计渣浆泵的主要组成部分包括泵体、叶轮、轴承、密封装置等。
在结构设计中需要考虑以下几个方面：1. 泵体设计：泵体作为渣浆泵的主要承载部分，其设计需要考虑介质的输送能力、泵的压力承载能力以及泵体的结构强度。
一般采用铸铁或高铬合金钢等材料制作，以保证泵体的耐磨性和抗腐蚀性。
2. 叶轮设计：叶轮是渣浆泵的核心部件，其设计对于提高泵的效率和耐磨性至关重要。
叶轮通常采用可拆卸结构，方便更换受损部分，延长使用寿命。
叶轮的叶片采用高硬度合金材料制作，提高抗磨损能力。
3. 轴承设计：轴承是支撑叶轮和泵体的关键部件，其设计需要考虑泵的载荷和转速等因素。
轴承一般采用高强度的合金钢或陶瓷材料制作，以保证轴承的承载能力和使用寿命。
4. 密封装置设计：渣浆泵在运行过程中，介质往往会造成泵体和轴承密封的磨损和泄漏，因此，密封装置的设计尤为重要。
常见的密封方式包括填料密封、机械密封和磁力密封等。
设计时需要考虑介质的粘稠度、压力和温度等参数，选择适合的密封方式，确保密封效果。
二、渣浆泵的优化设计为了提高渣浆泵的效率和性能，需进行优化设计，主要包括以下几个方面：1. 流道设计：优化流道设计是提高渣浆泵效率的关键。
合理的流道设计可以减小阻力，提高流体的输送能力。
通过流场分析和数值模拟，可以确定最佳的流道形状和尺寸，以获得更高的效率。
2. 叶轮结构优化：叶轮结构的优化设计可以提高泵的输送能力和耐磨性。
采用CAD软件进行叶片的设计和模拟分析，优化叶片的偏心和曲线形状，以增加叶轮的耐磨性和抗堵塞性能。
3. 轴承支撑结构优化：轴承支撑结构的合理设计可以提高泵的稳定性和使用寿命。
采用结构优化软件对轴承支撑结构进行有限元分析，确定最佳的结构形式和材料，以提高轴承的承载能力和抗疲劳性能。
离心泵结构设计
参照国内外此类单级离心泵的结构，并吸收其优点，确定了本次离心泵的总体结构布置。
由于是单级泵，取消了串并联结构中的最薄弱环节水轴承，可使其可靠性大为提高。
采用加长联轴节，泵体采用后开式的结构，在不拆卸进出水管路和电机的情况下即可取出转子。
这样，泵内的零件如泵体密封环和机械密封等密封易损件，在维修保养或更换修理时，可大大减轻使用者的劳动强度，缩短维修时间，并保证承压管路尤其是高压管路的密封性，这一点对于现代机械设备是十分重要的。
离心泵总体结构设计本次设计的单级单吸离心泵整体为卧式结构，泵由单级离心泵和电机组成，泵组为整装机组，电机固定在泵架上，泵组通过底座安装在地基上，也可通过泵架采用中间悬挂安装。
电机通过联轴器将动力传入泵转子部件上带动其旋转。
泵的转子部件包含了主轴、叶轮、轴承、机械密封、轴承座等零件，通过轴承座与泵体相连。
泵体采用后开始结构，转子部件可以从泵体上部实现安装与拆卸。
离心泵的吸水口于排水口轴心线垂直。
离心泵叶轮通过轴端螺纹固定在主轴端上，用螺母进行轴向固定，用止动垫片进行防松止动。
叶轮与主轴通过不锈钢平键传递动力。
泵的轴端密封采用了泄漏极少的机械密封，同时在泵体密封涵中设计了防干转空腔，以保护机械密封在刚起动或泵内不完全排气时在没有液体润滑的条件下运转。
机械密封的润滑与冷却液通过增设的综合防泄漏系统来提供与保证。
传动部分设计离心泵的原动机一般都选择电动机，电动机通过联轴器将动力输入泵中。
因此联轴器的设计好坏将会决定整个机组的效率以及传动的平稳性，进而影响泵运行的平稳性。
同时联轴器的选择与设计还直接关系到泵的拆卸与维修性能。
目前国内同行业中一般还是用传统的凸缘式(图3-2)或柱销式(图3-3)联轴器。
柱销式联轴器是最早采用的一种联轴器，该联轴器如图所示存在结构复杂安装定位调整困难，寿命短等缺点。
在国内离心泵上已逐步用爪式联轴器替代了柱销式联轴器。
爪式联轴器相对结构简单，通过增加弹性橡胶垫具有了一定的柔性补偿能力。
(完整word版)离心式渣浆泵基本知识.1.1doc1(word文档良心出品)
第一章离心式渣浆泵基本知识第一节渣浆泵的主要性能参数离心式渣浆泵是以液体（通常是水）为载体来输送固体物料的一种通用机械，表示泵工作性能的参数叫做泵的性能参数，主要有以下几个：1.流量流量是泵在单位时间内排出渣浆的数量，用“Qm”表示，其单位：m3/S;m3/H;e/s渣浆是由液体（通常为水）和固体物混合而成，所以渣浆流量Q M等于Qm=Qw+Qs (1-1)式中：Qw-液体（水）流量 m3/S;m3/H;e/sQs-固体物流量 m3/S;m3/H;e/s2.扬程还需说明的是只有泵扬程H用表压力表示时，其值才与液体密度有关，如下式所示：H=102X103(P2-P1)/Sm式中：P2—泵出口压力 MpaP1—泵进口压力 Mp Sm—渣浆密度 kg/ m33.转速泵的转速是指泵轴每分钟的转速，用“n”表示，其单位是r/min4.效率和轴功率泵输送渣浆是的效率称为渣浆效率，用“η”表示，它与泵输送清水时的效率有以下关系ηm =ER•η %(1-6)式中：ER —与渣浆特性有关的效率降低系数，其值与扬程降低系数HR相等，即H R = ERη—泵输送清水时的效率%，由试验得到泵的功率通常是指输入功率，即原动机传到泵轴上的功率，故又称轴功率。
用“NZ”表示。
单位时间内泵输送出去的渣浆在泵种获得的有效能量称为泵的有效功率，也称输出功率，用“Ne”表示其值由下式确定Ne =QH Sm/102 KW(1-7)式中：Q—泵的流量 m3/SH—泵的扬程 mSm—渣浆密度 kg/ m3轴功率和有效功率之差，是泵内损失的功率，其大小由泵的效率来计算，泵的效率是有效功率与轴功率之比，即η = N e/ N Z （1-8）由式（1-7）（1-8）可得泵的轴功率为：N e =QH Sm/102η KW(1-9)5.必须汽蚀余量汽蚀余量是指泵在吸入口处单位重量液体具有的超过汽化压力的富余能量，即泵不发生汽蚀进口必需具有的压力能，称为泵必需汽蚀余量。

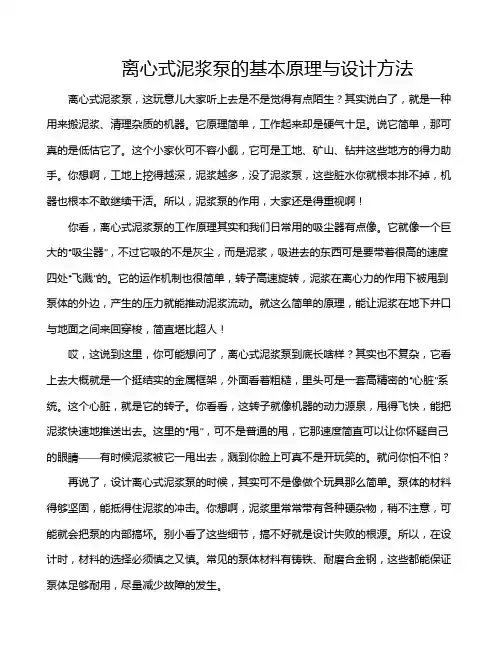

离心式泥浆泵的基本原理与设计方法
