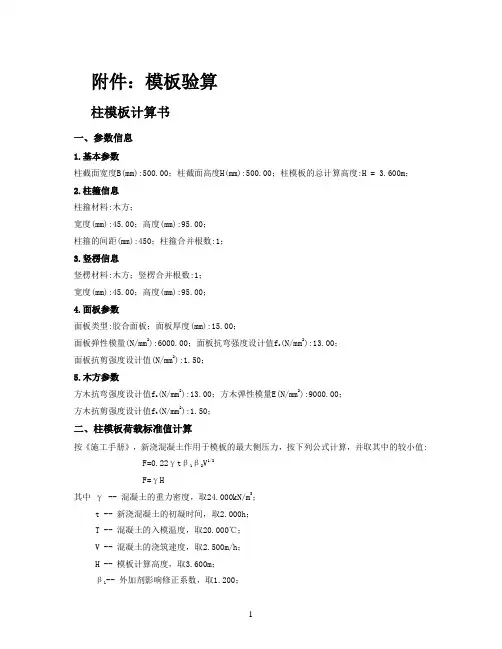

附件：模板验算柱模板计算书一、参数信息1.基本参数柱截面宽度B(mm):500.00；柱截面高度H(mm):500.00；柱模板的总计算高度:H = 3.600m；2.柱箍信息柱箍材料:木方；宽度(mm):45.00；高度(mm):95.00；柱箍的间距(mm):450；柱箍合并根数:1；3.竖楞信息竖楞材料:木方；竖楞合并根数:1；宽度(mm):45.00；高度(mm):95.00；4.面板参数面板类型:胶合面板；面板厚度(mm):15.00；面板弹性模量(N/mm2):6000.00；面板抗弯强度设计值f c(N/mm2):13.00；面板抗剪强度设计值(N/mm2):1.50；5.木方参数方木抗弯强度设计值f c(N/mm2):13.00；方木弹性模量E(N/mm2):9000.00；方木抗剪强度设计值f t(N/mm2):1.50；二、柱模板荷载标准值计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值: F=0.22γtβ1β2V1/2F=γH其中γ -- 混凝土的重力密度，取24.000kN/m3；t -- 新浇混凝土的初凝时间，取2.000h；T -- 混凝土的入模温度，取20.000℃；V -- 混凝土的浇筑速度，取2.500m/h；H -- 模板计算高度，取3.600m；β1-- 外加剂影响修正系数，取1.200；β2-- 混凝土坍落度影响修正系数，取1.000。
分别计算得 20.036 kN/m2、86.400 kN/m2，取较小值20.036 kN/m2作为本工程计算荷载。
计算中采用新浇混凝土侧压力标准值 q1=20.036kN/m2；倾倒混凝土时产生的荷载标准值 q2= 2 kN/m2。
三、柱模板面板的计算模板结构构件中的面板属于受弯构件，按简支梁或连续梁计算。
分别取柱截面宽度B方向和H方向面板作为验算对象，进行强度、刚度计算。
强度验算考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
大体积混凝土模板和支架验算
大体积混凝土模板和支架验算
大体积混凝土模板和支架的验算主要是为了保证工程的安全和质量。
为了防止大体积混凝土工程中模板和支架系统出现倒塌或倾覆现象，确保人员安全，避免重大经济损失，规定了大体积混凝土模板和支架系统在设计时需开展承载力、刚度和稳定性验算。
具体来说，承载力的计算集中荷载p = 1.4×0.600=0.840 kN；最大弯距M = Pl/4 + ql2/8 = 0.840×1.000 /4 + 1.284×1.0002/8 = 0.371 kN.m。
此外，一般在大体积混凝土施工中，模板主要采用钢模、木模或胶合板，支架主要采用钢支撑体系。
在进行验算的同时，还需要根据大体积混凝土采用的养护方法进行保温构造设计。
例如，采用钢模时对保温不利，应根据保温养护的需要再增加保温措施。
这样既可以保证混凝土的养护质量，也可以防止由于温度变化引起的混凝土裂缝。
支架专项施工验算方案
一、编制依据1. 《建筑施工模板安全技术规范》（JGJ162-2008）2. 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）3. 《建筑施工碗扣式脚手架安全技术规范》（JGJ166-2008）4. 工程施工图纸及设计文件5. 相关国家及行业标准二、编制原则1. 安全第一，预防为主，确保施工安全。
2. 符合国家及行业相关规范、标准。
3. 确保支架结构稳定、可靠。
4. 优化施工方案，提高施工效率。
三、验算内容1. 杆件强度验算2. 构件刚度验算3. 构件稳定性验算4. 构造节点验算5. 支架整体稳定性验算四、验算方法1. 杆件强度验算：根据杆件材料、截面尺寸、荷载等参数，按照《钢结构设计规范》（GB50017-2003）进行计算，确保杆件强度满足要求。
2. 构件刚度验算：根据构件材料、截面尺寸、长度等参数，按照《钢结构设计规范》进行计算，确保构件刚度满足要求。
3. 构件稳定性验算：根据构件材料、截面尺寸、长度、荷载等参数，按照《钢结构设计规范》进行计算，确保构件稳定性满足要求。
4. 构造节点验算：根据节点类型、材料、连接方式等参数，按照《钢结构设计规范》进行计算，确保节点强度和稳定性满足要求。
5. 支架整体稳定性验算：根据支架结构形式、材料、尺寸、荷载等参数，按照《钢结构设计规范》进行计算，确保支架整体稳定性满足要求。
五、验算步骤1. 收集工程资料，包括施工图纸、设计文件、材料参数等。
2. 分析支架结构，确定验算内容和方法。
3. 根据验算内容，进行计算，得出计算结果。
4. 对计算结果进行分析，判断支架结构是否满足要求。
5. 如不满足要求，优化设计，重新计算。
六、验算报告1. 验算报告应包括验算依据、验算内容、验算方法、计算过程、计算结果、分析结论等。
2. 验算报告应由具有相应资质的工程师签字，并加盖单位公章。
3. 验算报告应作为施工组织设计、施工方案的重要组成部分，指导施工。
七、注意事项1. 验算过程中，应严格按照规范、标准进行计算。
脚手架的抗倾覆验算与稳定性计算
脚手架的抗倾覆验算与稳定性计算［摘要］当模板支架、施工用操作架等脚手架不设连墙杆时，必须首先对脚手架进行抗倾覆验算，然后才是强度、刚度和稳定性计算。
而现行的国家标准中没有倾覆验算和稳定性验算内容。
根据国家有关标准导出了脚手架倾覆验算公式，并有2个算例辅以说明。
最后指出脚手架高宽比与脚手架的倾覆有关，与脚手架稳定性承载能力无关。
［关键词］脚手架;倾覆;稳定性;验算结构设计中，“倾覆”与“稳定”这两个含义是不相同的，设计时都应考虑。
《建筑结构可靠度设计统一标准》gb50068-2001第3.0.2条第一款规定承载能力极限状态包括:“①整个结构或结构的一部分作为刚体失去平衡(如倾覆等)……。
④结构或结构构件丧失稳定(如压屈等)”。
可见它们同属于承载能力极限状态，但应分别考虑。
《建筑结构设计术语和符号标准》gb/t 50083-97，对“倾覆”和“稳定”分别作出了定义，并称“倾覆验算”和“稳定计算”。
《建筑地基基础设计规范》gb50007-2002，关于地基稳定性计算就是防止地基整体(刚体)滑动的计算。
《砌体结构设计规范》gb50003-2001对悬挑梁及雨篷的倾覆验算都有专门规定。
施工现场的起重机械在起吊重物时也要做倾覆验算。
对于脚手架，由于浮搁在地基上，更应该做倾覆验算。
《建筑施工扣件式钢管脚手架安全技术规范》jgj130-2001及《建筑施工门式钢管脚手架安全技术规范》jgj128-2000中都没有倾覆验算的内容，这是因为这两本规范规定的脚手架都设置了“连墙杆”，倾覆力矩由墙体抵抗，因此就免去了倾覆验算。
如果不设连墙杆，则脚手架的倾覆验算在这两本规范中就成为不可缺少的内容了。
所以，对于模板支架、施工用的操作架等无连墙杆的脚手架，首先应保证脚手架不倾覆而进行倾覆验算，然后才是强度、刚度和稳定性计算。
如果需要，还可进行正常使用极限状态计算。
1脚手架的倾覆验算1.1通用的验算公式推导无连墙杆的脚手架，作为一个刚体应按如下表达式进行倾覆验算:（1）式中:γg1、cg1、g1 k分别为起有利作用的永久荷载的分项系数、效应系数、荷载标准值;γg2、cg2、g2 k分别为起不利作用的永久荷载的荷载分项系数、效应系数、荷载标准值;cq1、q1 k 分别为第一个可变荷载的荷载效应系数、荷载标准值;cqi、qik分别为第i个可变荷载的荷载效应系数、荷载标准值;ψci为第i个可变荷载的组合值系数。
支架稳定性验算
现浇门式墩盖梁碗扣架稳定性的验算1、工程概况龙华河 1 号大桥是五台至盂县高速公路上跨越龙华河的一座大桥，位于盂县下社镇碾子坪村西约100m处，本桥中心桩号为K36+700,右前夹角为90°。
龙华河1 号大桥施工图设计方案为上部采用20 X 25米预应力混凝土连续箱梁，下部结构桥墩采用门式墩，基础采用灌注桩基础；承台采用肋板台，基础采用灌注桩基础。
2 施工方案1 、参考资料钢结构设计手册路桥施工计算手册起重机设计规范公路桥梁施工技术规范五台至盂县龙华河 1 号大桥设计图纸地基处理在支架架立前，在支架搭设范围内，首先进行基础处理，处理方案为对原地面开挖换填，根据现场情况，开挖表层70cm虚土，然后抛填50cm卵石，砂砾填筑按照路基96区填筑要求实施，用人工配合推土机平整场地后用20T以上压路机压实，如现场发现局部软弱地段，则重新开挖回填处理，砂砾填筑完成后，在地基表面浇筑20cmC2（砼，浇筑宽度为支架搭设宽度两边加1m在支架地基外侧设置排水沟，防止地基积水软化造成支架下沉。
满堂支架：采用满布搭设的碗扣式支架，采用10 cmX 15 cm方木做地梁，横向HG-90，通长布置；支架立杆间距普通段按X布置；门洞旁采用X双支，横杆采用竖向步距采用1.2m,立杆主要采用LG-300,结合梁体距地面的实际高度，可在顶托下加顶管(DG-210及DG-90进行调整，托架和底座的调节长度必须满足施工需要，支架的搭设宽度超出盖梁四周各。
支架安装就位后进行横、纵梁安装，横梁采用15 X 15 cm方木，横向间距同立杆间距；纵梁采用10X10 cm方木，置于纵梁之上，纵向间距30 cm。
盖梁底模采用1cm厚钢板加工、侧模采用定型模板。
为保证支架的稳定性，必须按安全规范纵横向每六排立杆设一道剪刀撑。
具体见箱梁支架横断面示意图：支架拼装注意事项：a.支撑架立杆接缝应在同一水平面，顶杆仅在顶端使用，以便能插入托座。
模板支架验算应考虑的因素
模板支架验算应考虑的因素在进行模板支架验算时，需要考虑的因素有很多。
模板支架是建筑施工中常用的辅助工具，用于支撑和固定混凝土浇铸过程中的模板，而模板支架验算则是为了保证支架的稳定性和安全性。
在进行模板支架验算时，需要考虑以下因素：1. 荷载因素：模板支架在施工过程中需要承受来自混凝土、工人、设备等方面的荷载。
在进行验算时，需要考虑这些荷载的大小、分布和作用方式，以确保支架能够承受这些荷载而不会发生变形或破坏。
2. 材料强度：模板支架的材料通常是钢材或铝合金，其强度和刚度是影响支架安全性的重要因素。
在验算时，需要考虑支架材料的强度参数，如抗压强度、抗拉强度等，以保证支架在承受荷载时不会发生材料的破坏。
3. 结构稳定性：模板支架的结构稳定性是保证支架安全的关键。
在验算时，需要考虑支架结构的稳定性参数，如稳定性系数、位移限制等，以保证支架在使用过程中不会发生倾覆或失稳的情况。
4. 环境因素：施工现场的环境因素，如风载、地震、温度等，也会对模板支架的验算产生影响。
在验算时，需要考虑这些环境因素对支架的影响，并做出相应的安全措施。
从简到繁地探讨模板支架验算应考虑的因素，可以更好地帮助施工相关人员深入理解支架验算的重要性和复杂性。
模板支架验算是保证施工安全和质量的重要环节，在施工中必不可少。
只有充分考虑各种因素，并进行严谨的验算，才能保证模板支架在施工中的安全可靠。
总结回顾一下，模板支架验算的因素包括荷载因素、材料强度、结构稳定性和环境因素等。
这些因素相互作用，共同影响着支架的安全性和稳定性。
在进行支架验算时，需要对这些因素进行综合考虑，确保支架能够满足施工的要求并保证施工安全。
个人观点上，我认为模板支架验算是一项非常重要的工作，它直接关系到施工现场的安全和质量。
只有通过严谨的验算和充分考虑各种因素，才能保证模板支架的稳定性和安全性，从而保障整个施工工程的顺利进行。
在施工过程中，需要高度重视模板支架验算工作，确保支架的安全可靠性。
地铁车站结构支架、模板受力分析及施工方法
地铁车站结构支架、模板受力分析及施工方法摘要:结合石家庄地铁**站土建工程施工实例,对住建部规定的危险性较大工程之一的高支模设计计算及应用进行了详细介绍,重点说明了设计计算的主要内容及施工注意事项,对类似工程具有普遍指导意义。
关键词:地铁车站危险性较大工程高支模受力分析施工方法1工程概况**站车站为地下两层三跨岛式站台车站，中心里程为DK7+583.000，车站全长223.62m，结构标准段总宽度21.1m，基坑深约13.34m。
该车站为二层明挖现浇框架结构，车站中板厚度为400mm，侧墙厚度为700mm，顶板厚度为800mm 和900mm，负一层层高4950mm，负二层层高6190mm。
2 侧墙、顶板设计计算在地铁站混凝土施工过程中,大量使用高支模现浇施工方法,为保证施工质量与安全,模板和脚手架计算显得更为重要,需要受力验算的部位有:顶板、中板、梁、柱、侧墙等,验算主要包括强度、刚度、稳定性三个方面,下面以侧墙、顶板、立柱的受力验算为例,计算模板和脚手架的布置。
根据风道结构形式、施工荷载、施工质量等方面的因素，结合北京地铁车站主体结构工程施工经验，侧墙模板、顶板底模都采用2440×1220×15mm木模板。
背楞采用100×100mm方木，侧墙次楞间距200mm，主楞间距600mm；顶板次楞间距300mm，主楞间距600mm。
立杆间距：600×900mm（横×纵），水平杆步距：1200mm。
模板支撑体系采用扣件式脚手架钢管。
2.1侧墙模板支架验算2.1.1荷载计算新浇筑的混凝土作用于模板的最大侧压力计算C40混凝土自重（γc）取25 kN/m3，采用导管卸料，浇注速度v=2m/h，浇注入模温度T=25℃；β1=1.2；β2=1.15；t0=200/(T+15)；墙高H＝6.29m；F1=0.22γ c t0β1β2v1/2 =0.22×25×200/（25+15）×1.2×1.15×21/2=44.7KN/m2F2=γ c H=25×6.29=157.25KN/m2取较小值F1=44.7KN/m2作为计算值。
稳定性验算
补充方案
以新通波塘桥为例：
立柱高度3.6m,盖梁宽1.5m,高0.9m,长8.213m，根据搭设横距为0.5 米，纵距为0.5 米，则盖梁横向立杆需4 根，纵向需17根，共需立杆68 根,进行立杆受力计算并验算支架稳定性：
一、计算N 值
1 、施工荷载N
1 ）盖梁重量为砼的重量加上钢筋的重量等于（1.5米X 0.9米X
8.213 米X 2.5 X 103KG/米'+1917KG X 10=296.4KN
2 ）模板为定型钢模板,每套重2t ,铺设工字钢及槽钢合计重1t 合计3t 即30KN
3）施工荷载合计总重296.4+30=326.4KN,支架共计立杆68根，
则每根立杆的承重N=326.4KN/68=4.8KN
二、计算A
经查表得外径为48mm壁厚为3.5mm的脚手架钢管的截面积为A
为 4.89cm2，合489mm
三、稳定性计算
根据公式（T = N/ A=4800/489=9.8N/mnm小于强度设计值
f=205N/mm，通过以上稳定性计算，可以确定脚手架满足使用及安全要求。
L 油1 兮飼t
盖梁承重脚手架俯视图。
脚手架的抗倾覆验算与稳定性计算
*创作编号：GB8878185555334563BT9125XW*创作者：凤呜大王*脚手架的抗倾覆验算与稳定性计算［摘要］当模板支架、施工用操作架等脚手架不设连墙杆时，必须首先对脚手架进行抗倾覆验算，然后才是强度、刚度和稳定性计算。
而现行的国家标准中没有倾覆验算和稳定性验算内容。
根据国家有关标准导出了脚手架倾覆验算公式，并有2个算例辅以说明。
最后指出脚手架高宽比与脚手架的倾覆有关，与脚手架稳定性承载能力无关。
［关键词］脚手架;倾覆;稳定性;验算结构设计中，“倾覆”与“稳定”这两个含义是不相同的，设计时都应考虑。
《建筑结构可靠度设计统一标准》gb50068-2001第3.0.2条第一款规定承载能力极限状态包括:“①整个结构或结构的一部分作为刚体失去平衡(如倾覆等)……。
④结构或结构构件丧失稳定(如压屈等)”。
可见它们同属于承载能力极限状态，但应分别考虑。
《建筑结构设计术语和符号标准》gb/t 50083-97，对“倾覆”和“稳定”分别作出了定义，并称“倾覆验算”和“稳定计算”。
《建筑地基基础设计规范》gb50007-2002，关于地基稳定性计算就是防止地基整体(刚体)滑动的计算。
《砌体结构设计规范》gb50003-2001对悬挑梁及雨篷的倾覆验算都有专门规定。
施工现场的起重机械在起吊重物时也要做倾覆验算。
对于脚手架，由于浮搁在地基上，更应该做倾覆验算。
《建筑施工扣件式钢管脚手架安全技术规范》jgj130-2001及《建筑施工门式钢管脚手架安全技术规范》jgj128-2000中都没有倾覆验算的内容，这是因为这两本规范规定的脚手架都设置了“连墙杆”，倾覆力矩由墙体抵抗，因此就免去了倾覆验算。
如果不设连墙杆，则脚手架的倾覆验算在这两本规范中就成为不可缺少的内容了。
所以，对于模板支架、施工用的操作架等无连墙杆的脚手架，首先应保证脚手架不倾覆而进行倾覆验算，然后才是强度、刚度和稳定性计算。
如果需要，还可进行正常使用极限状态计算。
支架验算
支架受力验算支架体系受力验算主要包括以下几个方面：1）底模的强度及刚度2）底模支撑方木的强度及刚度3）支架立杆承载力、横杆强度及刚度4）砼垫层、地基承载力、软弱下卧层及地基沉降支架体系主要承受竖向压力及侧向压力，竖向受力包括梁体自重，支架、模板重量，施工人员、料具运输、堆放荷载，倾倒混凝土、振捣混凝土产生冲击荷载；侧模承受侧压力及倾倒混凝土、振捣混凝土水平荷载。
荷载组合：(1)箱梁梁体自重：qm=16.2KN/m2(2)模板自重：q模=1.0KN/m2(3)施工荷载：计算立杆，均布荷载q施=1.0 kN／m2(4)倾倒混凝土冲击荷载：侧模q冲=2.0kN／m2(5)振捣荷载：底模q振=2.0kN／m2侧模q冲=4.0kN／m21、碗扣支架设计验算支架采用碗扣支架为Φ48×3.0钢管，A=4.24cm2，Ix=10.8 cm4，Wx=4.49 cm3，回旋半径rx=1.595cm。
按两端铰接受压构件计算变厚断面荷载：q={1.2( qm变+ q模）+1.4（q施+q振)} ×0.9×0.9={1.2×(16.2+1)+1.4×（1+2）}×0.9×0.9=20.12KN满堂式碗扣支架按7米高计，其自重为：g=7×0.23=1.61KN单根立杆所承受的最大竖向力为：N=20.12+1.61=21.73kN①、立杆稳定性：横杆步距为1.2m，故立杆计算长度取1.2m。
长细比λ=L/i=1200/15.95=75<[λ]=150，查表得轴心受压杆件稳定系数ф=0.714，则：σ=N/φA=21.73×103/0.714×424=71.78<[σ]=215MPa满足要求。
②、强度验算：σ＝N/A=21.73×103/424=51.25MPa≤ [σ]=215 MPa 满足要求。
模板验算
一、顶模验算1、模板计算（忽略模板自重）模板采用mm 15厚的竹胶板，直接搁置在cm 107⨯的横向方木上，净距cm 20，计算模板跨径按净距计算；涵洞顶板最厚处的厚度m d 5.0=，模板跨径m l 2.0=，取模板的宽度m b 0.1=，钢筋混凝土涵洞顶板单位容重3m /26kN =γ，模板每米宽、每米长上的荷载；1)、恒荷载钢筋混凝土涵洞顶板： 2/13265.0m kN d =⨯=⨯γ2)、活荷载①、施工人员：2/0.3m kN②、倾倒混凝土时产生的冲击荷载和振捣混凝土时产生的荷载均按2KN/m 2考虑。
3）、应力验算模板上每米长上的荷载组合为：()[]m kN q /4.2512234.1132.1=⨯⨯+⨯+⨯= mm 15厚竹胶板的截面参数和材料力学性能指标：34221075.361510006mm bh W ⨯=⨯== 4533mm 108125.21215100012⨯=⨯==bh I m kN ql M .084.082.0836.168max 22=⨯==[]Mpa Mpa W M 800245.21075.310084.0max max 46=∠=⨯⨯==δδ 4）、扰度验算 mm EI ql f 314.0108125.21063842004.25538455344=⨯⨯⨯⨯⨯⨯== []mm f 5.04002000== ；[]0f f ∠ 合格。
2、横向方木验算横向方木搁置在间距为cm 60的纵向方木上，计算跨径为cm 601=l ，横向方木的规格为cm 107⨯的落叶松、间距为cm 30，1米范围内有3根横向方木支撑竹胶板； 单根横向方木上的均布荷载为：m kN q q /467.84.2531311=⨯== cm 107⨯方木的截面参数和材料力学性能指标：81667670100622=⨯==bh W 285833312701001233=⨯==bh I 381.086.0467.88max 2211=⨯==l q M []pa 5.80665.48166710381.0max 6M Mpa W W =∠=⨯==δδ mm EI l q f 50.028583331010384600467.85384534411=⨯⨯⨯⨯⨯== []mm l f 5.1400/01==， []0f f ∠ 合格。
模板支架楼板支承面验算问题讨论
模板支架楼板支承面验算问题讨论(2)问题：关于模架地基承载力计算，同样引用JGJ-162的规定，其实不太合理。
建筑回填土都是新回填土，其承载力取值不会超过100kpa，对于立杆底垫300X300mm模板，并取300X300mm（0.09m2）计算地基承载力，几乎所有的模架工程都不符合要求。
(以立杆底计算受力10kN 为例：10/0.09=111 KN/m2即超过要求。
)但工程实践只要回填土按要求夯实了，架体措施到位，不会有什么问题。
还需计算地基承载力吗？该如何计算？而对于支撑在楼面的大模板，要求对结构进行验算，没有错，但是如何验算？谁来验算？高层建筑的转换层，梁高板厚，施工荷载远远超过设计使用荷载。
转换层大梁截面基本在1000x2000mm（转换层大梁中算小的）以上，板厚180mm以上，折算成模板支撑底部受力组合荷载近70KN /m2，是正常使用荷载的十几倍，而楼层结构设计绝对不会如此考虑此荷载。
在工程实践中，采用三层梁板承受转换层荷载（除转换层外保留完整两层模架），经多次工程实践观察，结构梁板没有明显的影响。
但是结构计算无法满足要求。
时间:2009-12-24 21:09来源:小熊收集作者:小熊收集点击: 355次a) 计算支架支承面的可变荷载设计值：查《建筑结构荷载规范》GB50009-2001 ，查明本工程的设计可变荷载标准值（ GB50009-2001 的表4.1.1 ），例如办公楼的可变荷载标准值为 2 KN / m 2 ，商场为 3.5 KN / m 2 等a)计算支架支承面的可变荷载设计值：查《建筑结构荷载规范》GB50009-2001，查明本工程的设计可变荷载标准值（GB50009-2001的表4.1.1），例如办公楼的可变荷载标准值为2KN/m2，商场为3.5KN/m2等等，这是设计单位在进行结构设计时所采用的可变荷载标准值，将其乘以1.4的分项系数后便得到支架支承面结构设计的可变荷载设计值，如：办公楼可变荷载设计值为 1.4×2＝2.8KN/m2；商场可变荷载设计值为 1.4×3.5＝4.9KN/m2。
模板支架计算原理解析
模板支架设计计算原理解析理论计算施工安全计算是保证施工方案和措施能够安全实施的计算，也就是通过提前计算、预演确保施工全过程各阶段所形成的的工况都应出于安全可靠的状态。
模板支架应根据架体构造、搭设部位、使用功能、荷载等因素确定设计计算内容。
一般来说，模板支架的验算内容应包含：1.水平杆件抗弯、抗剪、挠度和节点连接强度验算。
2.立杆稳定性验算3.基础承载能力验算4.架体抗倾覆验算竖向荷载传递路线竖向荷载面板小梁（次楞）主梁（主楞）顶托（扣件）立杆基础水平荷载传递路线水平荷载立杆、顶部横杆/剪刀撑立杆基础立杆（弯矩形式）（倾覆、附加轴力、连墙件）连墙件结构规范名称 T/CCIAT0003-2019JGJ162-2008 JGJ130-2011JGJ231-2010 JGJ166-2016永久荷载（竖向） 模板自重(G1k）支架自重（G2k）钢筋混凝土自重（G3k）同同同同模板、支架自重按各自规范给出大小取值钢筋混凝土自重：普通板25.1KN/m³普通梁25.5KN/m³可变荷载施工荷载Q1k附加水平荷载Q2k(泵送、倾倒混凝土产生的水平荷载作用架体顶部)风荷载Q3k施工荷载Q1k振捣砼荷载Q2k倾倒砼荷载Q3k（分别用于不同部位验算）风荷载Wk同JGJ62-2008施工荷载Q1k附加水平荷载Q2k(泵送、倾倒混凝土产生的水平荷载作用架体顶部)风荷载Wk施工荷载Q1k风荷载Wk荷载分类荷载可变荷载T/CCIAT0003-2019JGJ162-2008 JGJ130-2011JGJ231-2010 JGJ166-2016竖向荷载施工荷载Q1k：正常情况3.0KN/㎡模板、小梁验算2.5KN泵管、布料机4.0KN/㎡施工荷载Q1k：小梁2.5kN/㎡；主梁1.5kN/㎡；立柱1.0kN/㎡振捣荷载Q2k：2.0kN/㎡同JGJ62-2008施工荷载Q1：一般情况3.0KN/㎡施工荷载Q1k：①一般浇筑工艺：2.5kN/m2②有水平甭管或布料4kN/m2③桥梁结构：4kN/m2水平荷载 附加水平荷载Q2k：垂直永久荷载2%（作用架体顶部）作用侧模水平荷载（略）同JGJ62-2008附加水平荷载Q2k：垂直永久荷载2%（作用架体顶部）风荷载Wk：按地区选择基本风压乘以体型、高度变化系数荷载荷载组合计算项目荷载的基本组合水平杆强度由永久荷载控制的组合永久荷载+ 施工荷载及其他可变荷载由可变荷载控制的组合永久荷载+施工荷载+ 其他可变荷载立杆稳定承载力由永久荷载控制的组合永久荷载+ 施工荷载及其他可变荷载+ 风荷载由可变荷载控制的组合永久荷载+施工荷载+ 其他可变荷载+ 风荷载支撑脚手架倾覆永久荷载+施工荷载及其他可变荷载+风荷载立杆地基承载力来自GB51210-2016，以各自架体对应规范为准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
侧墙模板支架稳定性验算：（1）最大侧压力计算
F=0.22γ
c t
β
1
β
2
ν1/2
F=γ
c
H
按上二式计算，并取二式中的较小值。
F=0.22γ
c t
β
1
β
2
ν1/2=0.22×25×（200/28+15）×1.2×1.15×21/2=0.22×
25×4.65×1.2×1.15×1.414=49.91KN/m2
砼侧压力的计算高度高度取5.6m(取最大值)
F=γ
c
H=25×5.6=140 KN/m2
按取最小值，故最大侧压力为49.91KN/m2
（2）有效压头高度
h=F/γ
c
=49.91/25=1.996m
（3）荷载组合
1.2×（4.991+0.4）+1.4（0.3+0.4）=7.45t/m2
（4）支架布置
取柱网0.6m×0.6m(纵向×横向)，横杆步距为0.8m，则每根立杆受力：0.6m ×0.6m/根×7.45t/m2×2=5.36t/根=107.41N/mm2。
（两侧墙同时对称浇筑）（5）立杆的稳定性验算
N/ΨA≤f Ψ=N/Af=53600/(391×205)=0.668
按《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130—2001附录C查得长细比λ=89
钢管的回转半径i=1/4√(D2+d2)=16mm
Ψ为轴心受压构件稳定系数
由λ=L
0 /i可得立杆的允许长度即横杆的步距L
=λi=89×16=1424mm
所以横杆的步距选择为0.8m满足要求。
（6）模板计算
侧墙面板为受弯结构，需要验算其抗弯强度和刚度。
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力，取单位宽度0.6m的面板作为计算单元。
面板的截面惯性矩I和截面抵抗矩W分别为：
W=60×1.82/6=32.4cm3；
I=60×1.83/12=29.16cm4；
模板面板的按照三跨连续梁计算（@200mm）。
1）强度计算
最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:
M=0.1×7.45×0.22=0.0298t.m；
面板最大应力计算值σ=29800/32400=0.920N/mm2；
面板的抗弯强度设计值[f]=13N/mm2；
面板的最大应力计算值为0.920N/mm2小于面板的抗弯强度设计值13N/mm2，满足要求。
2）挠度计算
挠度计算公式为
面板最大挠度计算值
ω=0.677×4.991×2004/(100×9500×291600)=0.020mm；
面板最大允许挠度[ω]200/250=0.8mm；
面板的最大挠度计算值0.020mm小于面板的最大允许挠度0.8mm，满足要求。
（7）小方木计算（模板下拟设置50mm×100mm方木）
柱网0.6m×0.6m，即50mm×100mm方木（垂直车站纵轴线布置）间距选择为200mm，方木承受的线荷载为：q
小方木
=7.45×0.2=1.49t/m。
M
小方木max
=1/8ql2=1.49×0.62/8=0.067t·m
W
小方木
=bh2/6=0.05×0.12/6=0.83×10-4m3
σ
小方木max = M
小方木max
/W=0.067/（0.83×10-4）=807.23t/ m2=8.07mm2＜
[σ]=17N/mm2(东北落叶松)
I
小方木
=bh3/12=50×1003/12=4.17×106mm4
E
小方木
=10000N/mm2
f
小方木
=5qL4/384EI=5×14900×10-3×6004/（384×10000×4.17×106）=0.60mm<1/400L=1.5mm
满足要求。
（8）大方木计算（支架以上至50mm×100mm方木以下拟设置100mm×100mm 方木）
柱网0.6m×0.6m，即100mm×100mm方木（平行车站纵轴线布置）间距选择
为600mm，方木承受的线荷载为：q
大方木
=7.45×0.6=4.47t/m。
M
大方木max
=1/8ql2=4.47×0.62/8=0.201t·m
W
大方木
=bh2/6=0.1×0.12/6=1.67×10-4m3
σ
大方木max = M
大方木max
/W
大方木
=0.201/1.67×10-4=1203.59t/m2 =12.04N/mm2＜
[σ]=17N/mm2(东北落叶松)
I
大方木
= bh3/12=100×1003/12=8.33×106mm4
E
大方木
=10000N/mm2
f
大方木
=5qL4/384EI=5×44700×10-3×6004/（384×10000×8.33×106）=0.91mm<1/400L=1.5mm
满足要求。
