浆砌石挡土墙专项施工方案

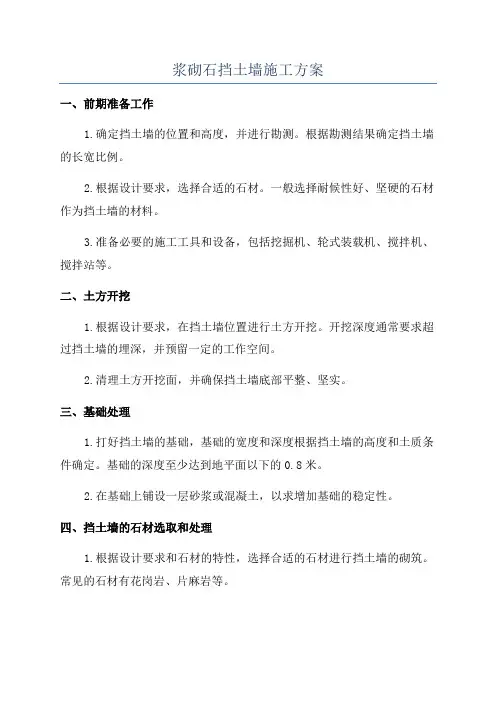

浆砌石挡土墙施工方案
浆砌石挡土墙施工方案一、前期准备工作1.确定挡土墙的位置和高度,并进行勘测。
根据勘测结果确定挡土墙的长宽比例。
2.根据设计要求,选择合适的石材。
一般选择耐候性好、坚硬的石材作为挡土墙的材料。
3.准备必要的施工工具和设备,包括挖掘机、轮式装载机、搅拌机、搅拌站等。
二、土方开挖1.根据设计要求,在挡土墙位置进行土方开挖。
开挖深度通常要求超过挡土墙的埋深,并预留一定的工作空间。
2.清理土方开挖面,并确保挡土墙底部平整、坚实。
三、基础处理1.打好挡土墙的基础,基础的宽度和深度根据挡土墙的高度和土质条件确定。
基础的深度至少达到地平面以下的0.8米。
2.在基础上铺设一层砂浆或混凝土,以求增加基础的稳定性。
四、挡土墙的石材选取和处理1.根据设计要求和石材的特性,选择合适的石材进行挡土墙的砌筑。
常见的石材有花岗岩、片麻岩等。
2.对选定的石材进行加工,如切割、打磨等,以使其形状符合设计要求。
五、挡土墙的砌筑1.在基础上铺设一层砂浆,然后按照设计要求将石材依次砌筑固定。
砌筑时应注意石材之间的间隙应均匀、直线垂直。
2.在石材之间填入砂浆,并用批刀将其压实。
保持砂浆水平、厚度均匀。
3.在砌筑每一层石材之后,用水平尺和垂直尺检测墙面的水平度和垂直度。
4.在墙体表面抹平一层薄砂浆或腻子,以增加其美观性。
六、挡土墙的排水和防渗1.在挡土墙背后设置排水系统,以排除墙体内的雨水和地下水。
可以使用排水管道和导水层等。
2.对挡土墙进行防渗处理,采用防渗材料涂覆或设置防渗隔离层,防止地下水渗入挡土墙。
七、挡土墙的加固和美化1.对挡土墙进行加固,可以采用预应力锚杆、钢筋混凝土墙柱等方式,以增强其抗侧压力能力。
2.在挡土墙表面可以进行美化处理,如涂刷防腐漆、铺设装饰石材等。
八、施工质量检查1.在挡土墙施工完成后,进行质量检查。
检查内容包括墙体的平直度、垂直度、水平度是否符合设计要求。
2.检查挡土墙的排水和防渗系统是否正常运行。
以上是浆砌石挡土墙施工方案的详细介绍。
浆砌石挡墙施工方案
浆砌石挡墙施工方案一、施工方法本段挡墙采用平行流水作业法施工。
基坑采用挖机配合人工开挖,基础埋置深度及分段长度应按图纸及规范规定进行。
浆砌片石挡墙,砌体应分层自下而上进行砌筑,砌筑上层时,不应振动下层。
另外严格按照图纸及规范进行反滤层,泄水孔的施工。
二、基础开挖1、基础开挖之前通知监理工程师,并对基础平面位置和现有的地面标高测量。
首先对挡土墙基础位置进行清表或清淤泥,并将表层土体清除运走;为便于开挖后的检查校核,基础的控制桩应延长至基坑外加以固定。
2、基础开挖采用机械开挖,人工配合清理,开挖过程中要认真对照设计提供地质资料,判别土体的地质情况,根据实际地质情况放好边坡度,并做好边坡可靠的支撑防护,基坑宽度每侧要较设计基底宽50cm 左右。
三、挡土墙砌筑1、挡土墙砌筑前先进行施工放样,砌筑时应先两面立杆挂线或样板挂线,外面线应顺直整齐,逐层收坡;砌筑过程中经常校正线杆,以保证砌体各部尺寸符合图纸要求。
2、片石一般采用爆破或楔劈法开采的石块,厚度不应小于150mm(卵形和薄片者不得采用)。
用做镶面的片石,应选择表面较平整、尺寸较大者,并应稍加修整。
石料在使用前要浇水润湿,表面有泥土、水锈等杂物时要清洗干净,风化片石严禁使用。
3、砌体应自下而上逐层砌筑,直至墙顶。
砌体应分层坐浆砌筑,砌筑上层时,不应振动下层,不在已砌好的砌体上抛掷滚动、翻转和敲击石块。
对于基础的第一层砌块时如基底为岩层或砼基础,应先将基底表面清洗、湿润,再坐浆砌筑;如基底为土质,可直接坐浆砌筑。
4、片石分层砌筑,一般2-3cm组成一个工作层,每一个工作层应大致找平。
应选用具有比较整齐的大尺寸石块作为角隅石或镶面石,长和短的石块应交错铺在同一层并和帮衬石、腹石交错锁结。
各工作层竖缝应相互错开,不得贯通。
平缝与竖缝宽度不大于40mm,可以用厚度不比缝宽大的石片填塞宽的竖缝,且石片应被砂浆包裹。
砌块要错缝、坐浆挤紧、嵌缝料和砂浆饱满,无空洞、宽逢、大堆砂浆填隙和假缝。

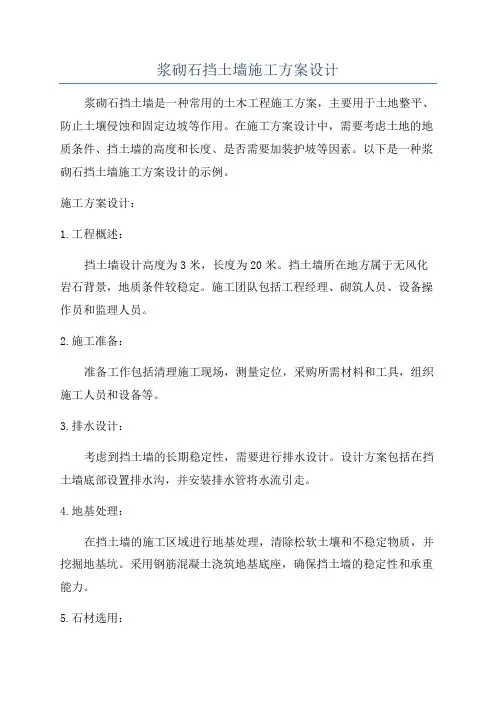

浆砌石挡土墙施工方案设计
浆砌石挡土墙施工方案设计浆砌石挡土墙是一种常用的土木工程施工方案,主要用于土地整平、防止土壤侵蚀和固定边坡等作用。
在施工方案设计中,需要考虑土地的地质条件、挡土墙的高度和长度、是否需要加装护坡等因素。
以下是一种浆砌石挡土墙施工方案设计的示例。
施工方案设计:1.工程概述:挡土墙设计高度为3米,长度为20米。
挡土墙所在地方属于无风化岩石背景,地质条件较稳定。
施工团队包括工程经理、砌筑人员、设备操作员和监理人员。
2.施工准备:准备工作包括清理施工现场,测量定位,采购所需材料和工具,组织施工人员和设备等。
3.排水设计:考虑到挡土墙的长期稳定性,需要进行排水设计。
设计方案包括在挡土墙底部设置排水沟,并安装排水管将水流引走。
4.地基处理:在挡土墙的施工区域进行地基处理,清除松软土壤和不稳定物质,并挖掘地基坑。
采用钢筋混凝土浇筑地基底座,确保挡土墙的稳定性和承重能力。
5.石材选用:挡土墙采用天然石材进行砌筑。
石材需满足以下条件:坚固耐用、尺寸规整、表面平整、无裂纹和瑕疵。
石材尺寸约为20厘米×20厘米×40厘米。
6.石墙砌筑:根据挡土墙的高度和长度进行砌筑工作。
首先在地基上进行一层基坑保护石的铺垫,然后按照设计规格,一层一层地将石块进行砌筑,每层间需要加入水泥砂浆作为粘结剂。
砌墙过程中应注意墙体的垂直度、水平度和均匀度。
7.砂浆使用:选择适当的砂浆进行砌筑。
一般采用水泥、石膏和沙子的混合物,按照2:1:6的比例进行配制。
砂浆应具有良好的黏结性能和耐久性。
8.护坡设计:根据挡土墙的高度和倾斜角度,考虑是否需要进行护坡设计。
设计方案包括安装钢筋混凝土护坡板或植被护坡等措施,提高挡土墙的稳定性和美观性。
9.施工质量控制:在施工过程中,进行质量检查和控制。
包括检查石材的质量,砌筑工艺的合理性,砂浆的粘结效果等。
及时发现并解决问题,确保挡土墙的质量和稳定性。
10.安全措施:在施工过程中,要注意施工人员的安全。
浆砌片石挡土墙专项施工方案
浆砌片石挡土墙施工方案一、工程概况根据设计施工图的要求,全线挡土墙分为路堤挡土墙和路田分隔墙。
其中堤挡土墙长度为74米,平均高度4米,合计266.4m3;路田分隔墙1045米,高度为1~1.5米,合计1410.1m3. 材料为M7.5水泥砂浆砌筑MU40片石石料应坚固不宜风化,其最小厚度不小于150mm,挡土墙表面原浆勾缝。
二、材料要求:1.石料应符合设计规定的类别和强度,石质应均匀,不易风化,无裂纹;石料强度、试件规格及换算应符合设计要求,石料强度的测定应按现行规程执行。
片石一般是用爆破或楔劈法开采的石块,卵形和薄片者不得采用。
用做镶面的片石,应选择表面较平整、尺寸较大者,并应稍加修整。
2.水泥水泥进场应有产品合格证和出厂检验报告,进场后应对强度、安定性及其他必要的性能试指标进行取样复试。
其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》(GB175)等的规定。
根据国家现行标准《硅酸盐水泥、普通硅酸盐水泥》(GB175)等的规定,当对水泥质量有怀疑或水泥出厂超过3个月时,在使用前必须进行复试,并按复试结果使用。
不同品种的水泥不得混合使用。
3.砂(1)、砂采用XX河XX砂场河砂。
砂的质量标准应符合混凝土工程相应的质量标准。
(2)、砂的最大粒径:用于砌筑片石时的砂,最大粒径不宜超过5mm。
(3)、砂的含泥量:因本工程砌筑砂浆强度等级为M7.5,因此砂的含泥量应不大于5%。
4. 水砌筑砂浆所用的水宜采用饮用水,当采用其他水源时,应按有关标准确认合格后使用。
砂浆按设计规定,片石挡土墙砌筑采用强度等级为M7.5的水泥砂浆砌筑、沟缝、抹面,砂浆的配合比应通过试验确定,砂浆应有良好的和易性,圆锥体沉入度—,气温较高时可适当增大。
三、施工工艺及流程1、基础测量放线根据设计图纸,按围墙中线、高程点测放挡土墙的平面位置和纵断高程。
精确测定出挡土墙基座主轴线和起讫点,伸缩缝位置,每端的衔接是否顺直,并按施工放样的实际需要增补挡土墙各点的地面高程,并设置施工水准点,在基础表面上弹出轴线及墙身线。
浆砌石挡土墙施工方案
浆砌石挡土墙施工方案一、前期准备工作1.1 材料准备•石材:选择质量坚实、表面平整的石料,尺寸以30cm×30cm为宜。
•水泥:选择适合砌筑石墙的水泥,确保质量可靠。
•沙子:选用细沙,以保证浆料的均匀性。
•混凝土:准备好混凝土作为基础。
•石墙基础:确保石墙基础牢固,符合设计要求。
1.2 工具准备•短尺、标尺:用于测量石材和墙体尺寸。
•锤子、凿子:用于打磨和修整石料。
•镘子、抹子:用于涂抹和压实浆料。
二、施工步骤2.1 基础处理1.在石墙基础上浇筑混凝土,待其基本凝固后,用水准仪进行水平检测。
2.等混凝土完全干燥后,用砂浆将石墙砖头粘贴在基础上,以确保石墙稳固。
2.2 石料砌筑1.涂抹一层薄薄的水泥砂浆在基础处,将第一块石头摆放好,然后水平压实。
2.依次摆放下一块石头,保持石头之间的缝隙均匀,使用凿子修整石料。
3.每砌一层石头后,用水泥砂浆填充缝隙,确保石头牢固粘合。
4.注意每层石头之间错缝砌筑,增强墙体稳定性,并在墙体两侧设置排水沟,以避免水土流失。
三、完工处理3.1 整体涂料完成挡土墙的石料砌筑后,可以根据需求选择进行整体喷涂或刷涂处理,增强耐久性。
3.2 检验验收施工完成后,应对挡土墙整体进行检查,确保石料密实、结实,无空鼓、开裂等现象。
3.3 后期养护新建的石挡土墙需要经过一定时间的养护,保持墙体干燥,防止渗水等问题,并及时修复损坏部分,以确保墙体稳固。
以上即为浆砌石挡土墙的施工方案,通过精心设计和施工,可以打造出美观、实用、耐久的石墙结构。

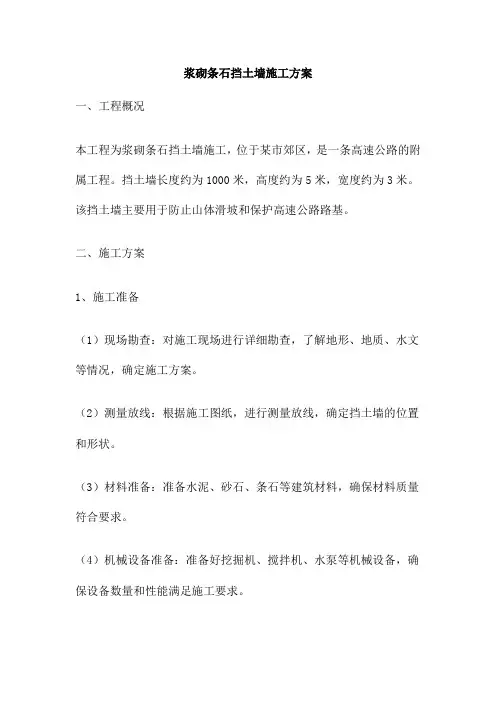

浆砌条石挡土墙施工方案
浆砌条石挡土墙施工方案一、工程概况本工程为浆砌条石挡土墙施工,位于某市郊区,是一条高速公路的附属工程。
挡土墙长度约为1000米,高度约为5米,宽度约为3米。
该挡土墙主要用于防止山体滑坡和保护高速公路路基。
二、施工方案1、施工准备(1)现场勘查:对施工现场进行详细勘查,了解地形、地质、水文等情况,确定施工方案。
(2)测量放线:根据施工图纸,进行测量放线,确定挡土墙的位置和形状。
(3)材料准备:准备水泥、砂石、条石等建筑材料,确保材料质量符合要求。
(4)机械设备准备:准备好挖掘机、搅拌机、水泵等机械设备,确保设备数量和性能满足施工要求。
2、基础施工(1)开挖基础:根据设计要求,开挖基础,确保基础深度和强度符合要求。
(2)基础处理:对基础进行平整、夯实、铺设垫层等处理,确保基础稳定性和承载能力。
3、墙体施工(1)浆砌条石挡土墙施工采用条石砌筑,砂浆勾缝。
砂浆应具有良好的和易性和保水性,水泥砂浆的配合比应符合设计要求。
(2)条石应按设计要求进行挑选和清洗,保证形状和质量符合要求。
(3)砌筑前应先进行试摆,以确定条石的摆放位置和缝隙大小。
砌筑时应保证条石平整、稳固,勾缝应严密、美观。
(4)墙体应分层砌筑,每层高度不宜大于80厘米,分层错缝砌筑。
墙体的垂直度和坡度应符合设计要求。
4、排水措施(1)在挡土墙的底部设置排水孔和排水沟,以防止水流对挡土墙造成不利影响。
排水孔应设置在合理的位置上,确保水流畅通排出。
排水沟的深度和宽度应根据设计要求进行设置。
(2)在挡土墙的背部设置反滤层,以防止水流渗透到墙体内。
反滤层的材料和结构应符合设计要求,以确保其过滤效果和使用寿命。
5、质量检测与验收(1)质量检测:施工过程中应进行质量检测,包括材料的检验、施工过程的检查、成品的验收等。
对于不符合要求的材料和施工过程应及时进行处理和整改。
成品应按照设计要求进行验收,确保挡土墙的质量符合要求。
质量检测应由专业技术人员进行,并做好记录和报告。
浆砌条石挡土墙施工方案
浆砌条石挡土墙施工方案一、前期准备工作1.了解施工地的地质情况,包括土壤类型、土质稳定性等。
2.制定施工设计方案,包括挡土墙的高度、长度、倾斜度等。
3.安排施工人员,并确保他们具备相关的工程技术知识和经验。
4.准备施工所需的材料和工具,包括条石、砂浆、水泥、水平仪、锤子、铁撬等。
二、施工步骤1.清理施工区域,确保地面平整,清除障碍物。
2.挖掘基础沟槽,根据设计要求确定挡土墙的高度和长度,然后挖掘基础沟槽的长度和宽度。
3.在基础沟槽中倒入适量的砂浆,用铁撬均匀地压实,形成坚固的基础。
4.根据设计要求在基础上进行定位,在基础沟槽中埋设钢筋,以增强挡土墙的稳定性。
5.准备好砂浆和水泥,按照一定比例混合均匀。
然后用水平仪和水准仪确认砌石的垂直度和水平度。
6.选择合适的条石进行砌筑,按照设计要求逐层逐行砌筑。
在砌筑过程中,要注意石块之间的间隙,保持一定的间距。
7.每砌一层条石,要用锤子轻敲石块,确保其牢固稳定。
8.在砌筑过程中,根据需要安装钢筋和钢丝网,以增强挡土墙的稳定性和安全性。
9.砌筑到设计高度后,对挡土墙进行表面处理,可以使用砂浆进行填充和修整,使其表面光滑而均匀。
10.挡土墙竖直面和水平面的养护,可采取喷水、铺草坪等方式进行。
三、安全措施1.在施工过程中,工人必须戴好安全帽、手套等防护用品,并遵循相关的施工规范和安全操作规程。
2.在挖掘基础沟槽、埋设钢筋等作业时,要确保施工人员的安全,避免发生意外伤害。
3.挡土墙施工完成后,要严格检查作业质量,确保墙体结构稳定,避免发生塌方等危险情况。
4.挡土墙施工完成后,要及时清除施工现场,确保周围环境的卫生和安全。
四、施工质量控制1.严格按照设计要求和规范要求进行施工,确保挡土墙的稳定性和安全性。
2.施工人员应具备一定的工程技术知识和经验,能够正确操作施工工具,并正确选择和使用施工材料。
3.施工过程中要随时测量和调整挡土墙的垂直度和水平度,确保施工质量。
4.及时修复和调整施工过程中出现的问题,保证挡土墙的完成质量。
浆砌石挡墙施工技术方案精选全文
可编辑修改精选全文完整版浆砌石挡墙施工技术方案第一篇:浆砌石挡墙施工技术方案拦石墙施工(浆砌石)1.1.1.施工流程测量放线→基槽开挖→报检复核→砌筑基础→基槽回填→安设沥青麻絮沉降缝→选修面石拌砂浆→砌筑墙身→填筑反滤层回填土→清理勾缝→竣工交验1.1.2.测量定线根据施工设计图纸,准确计算挡(栏石)墙的轴线位置,然后上报测量监理工程师认可。
按测量监理工程师认可后的轴线资料进行轴线放样,并测定出边线,同时需引桩便于校核,并上报监理工程师。
根据已放出的挡(栏石)墙轴线,准确测定出挡(栏石)墙边线和原地面标高,经核查无误后上报监理工程师认可后方可开挖基坑(槽)。
1.1.3.基槽开挖根据现场施工设备和施工环境,基坑(槽)的开挖采用机械开挖,人工配合修整的方法。
对基槽深度超过2m地段,开挖时为确保开挖作业的安全,首先设置1:1的坑壁坡度,再在基槽四周打入木桩,设立挡土板,防止基槽四周坍塌。
另外,基槽开挖过程中,防止雨水流入或地下水渗出,必须在基础尺寸外侧开挖排水沟和积水坑,配一台潜水泵,以便把积水立即抽排出积水坑外,保证挖基槽工作在无水情况下安全进行。
挖出的土石不能任意堆放,以免妨碍开挖基坑(槽)及其他作业。
基坑(槽)开挖应避免超挖,底面应高于设计高程20cm左右,以保证夯实后满足设计要求。
挖成的基坑(槽),先进行地基承载力检测,当地基承载力达不到设计要求时,需及时上报监理、业主以及设计单位,经监理、业主以及设计单位允许后方可进行地基处理。
挖成的基坑(槽),凡有扰动和毁坏的地方追加开挖深度,并按工程师批准的材料回填到设计标高,分层夯实。
地基处理结束并经检测合格后再进行人工整平,然后夯实。
监理工程师认可后,才可进行下一道工序施工。
1.1.4.浆砌石材基础挡护工程的基础是施工的关键环节。
开挖后及时检查地基承载力、基坑(槽)断面尺寸,合格后及时进行基础施工。
砌筑前先将基底表面风化、松软土石清除。
雨季施工时,在基坑(槽)开挖完成并检查合格后,立即进行基础封闭。
浆砌石挡土墙专项施工方案
文章内容已写好,您可以参考如下Markdown文本:浆砌石挡土墙专项施工方案
一、施工准备
1. 前期准备
在进行浆砌石挡土墙施工前,必须充分了解工程要求,准备必备的施工工具和
设备。
2. 材料准备
梳理所需的各种材料,包括石头、水泥、沙子等,在施工前进行检查、清点和
管理。
3. 施工区域准备
清理施工区域,确保地面平整、无障碍物,同时确定浆砌石挡土墙的起始位置
和结束位置。
二、施工步骤
1. 基础施工
首先进行基础的施工工作,包括挖土、填土、夯实等,确保基础坚实稳固。
2. 石头处理
对选用的石头进行清洗、分类、切割等处理,使其适合用于浆砌工作。
3. 浆砌施工
按照设计要求,将经过处理的石头和水泥、沙子等混合物进行浆砌,一层一层
地搭建挡土墙结构。
4. 补缝工序
在石头堆叠完成后,及时对石头缝隙进行填缝,确保挡土墙的牢固性和密实性。
5. 面层处理
最后,对挡土墙表面进行修整、打磨,使其外观美观、整洁。
三、验收和保养
1. 验收
完成施工后,对挡土墙进行全面的验收,检查是否符合设计要求,是否存在质量问题。
2. 保养
建议定期对挡土墙进行保养,及时修补裂缝、补充破损部分的浆料,延长挡土墙的使用寿命。
以上就是浆砌石挡土墙的专项施工方案,希望能为相关施工人员提供一些参考和指导。
浆砌石挡土墙专项施工方案
浆砌石挡土墙专项施工方案一、工程概况:本工程为浆砌石挡土墙工程,建筑面积约xxx平方米,墙高xx米。
施工地点位于xxxx。
二、施工准备:1.施工机械及工具:起重机、挖掘机、石材切割机、砂石搅拌机、浆砌石机、推车、石材加工工具等。
2.施工材料:砂石料、水泥、石材等。
3.施工人员:现场负责人、浆砌石工、机械操作员、石材加工工等。
4.安全措施:指定安全专职人员,按规定佩戴安全帽、防护鞋等,设置安全警示标识牌。
三、施工工艺:1.挡土墙基础的清理:将施工区域内的杂物清理干净。
2.挖掘基坑:根据设计要求,挖掘基坑,确保土质承载力符合要求。
3.基础处理:在基坑底部进行压实处理,保证基础坚实、平整。
4.安装基础支撑:根据设计要求,安装基础支撑,确保基础的稳定性。
5.制作钢筋骨架:根据设计要求,制作钢筋骨架,确保墙体的强度。
6.安装墙石:将石材按照设计要求进行预先加工,并用浆砌石机进行安装。
7.排浆:将石材表面的浆料进行清理,使墙体更加美观。
8.槽灌灌浆:在墙体两侧开槽,灌注浆料,增强墙体的稳定性。
9.逐层施工:根据设计要求,逐层进行砌筑,确保墙体的整体性。
10.抹面处理:对墙体表面进行抹灰处理,提高墙体的平整度和美观性。
四、施工注意事项:1.施工期间,保持施工现场的整洁,以避免安全事故的发生。
2.施工过程中,定期检查施工质量,确保施工质量符合要求。
3.施工过程中,按照设计要求进行加固处理,确保墙体的稳定性。
4.施工过程中,严格按照施工工艺要求操作,确保施工质量。
5.施工过程中,保持与设计单位的沟通,及时解决工程问题。
6.施工结束后,对施工区域进行清理,使其恢复原状。
五、施工质量控制:1.施工过程中,设置监测点,定期进行测量,确保墙体的高度和垂直度符合设计要求。
2.施工过程中,严格按照施工工艺要求操作,确保墙体的强度和稳定性。
3.施工结束后,进行质量验收,在墙体的外表面检查是否存在裂缝、空鼓等质量问题。
4.施工过程中,及时整改施工中发现的质量问题,确保施工质量。
浆砌块石挡墙方案范文(三篇)
浆砌块石挡墙方案范文施工工艺流程及要点浆砌块(料)石挡土墙施工工艺流程为。
施工准备→基础施工→浆砌石料→勾缝→墙背填料。
1、施工准备(1)测量放样,恢复路基中线,精确测定挡土墙基座主轴线和起讫点,每端的衔接是否顺直,并按施工放样的实际需要增补横断面桩,测量中桩和挡土墙各点的地面标高,并设置施工水准点。
(2)熟悉设计文件,做好人、机、材安排及现场三通一平工作,做好各种试验准备工作,施工前应做好地面排水和安全生产的准备工作。
2、基础施工(1)基础的各部尺寸、形状埋置深度均按设计要求进行施工。
当基础开挖后若发现与设计情况有出入时,应按实际情况调整设计。
并向有关部门汇报。
(2)基础开挖大多采用明挖,在松软地层或坡基层地段开挖时,基坑不宜全段贯通,而应采用跳槽办法开挖以防止上部失稳。
当基底土质为碎石土地、砂砾土、砂性土、黏性土等时,将其整平夯实。
但遇有特殊水文、地质情况时,也可采用桩基。
(3)当遇有基底软弱或土质不良地段时,应通过变更设计程序,采取措施后方可施工。
若岩基有裂缝,应以水泥砂浆或小石子混凝土灌筑至饱满。
若基底岩层有外露的软弱夹层,宜于墙趾前对此层作封面保护,以防风化剥落后基础折裂而使墙身外倾。
(4)任何土质基坑挖至标高后不得长时间暴露,扰动或浸泡,而削弱其承载能力。
基底尽量避免超挖,如有超挖或松动应将其夯实,基坑开挖完成后,应放线复验,确认位置无误并经监理签订后,方可进行基础施工,基坑抽水应保证砌体砂浆不受水流冲刷。
当基础完成后立即回填,以小型机械进行分层压实,并在表层稍留向外斜,经免积水渗入浸泡基底。
3、浆砌石料砌筑前应将石料表面泥垢清扫干净,并用水湿润。
砌筑时必须两面立杆挂线或样板挂线,外面线应顺直整齐、逐层收坡,内面线可大致适顺以保证砌体各部尺寸符合设计要求,浆砌石底面应卧浆铺砌,立缝填浆补实,不得有空隙和立缝贯通现象。
砌筑工作中断时,可将砌好的石层孔隙用砂浆填满,再砌时表面要仔细清扫干净、洒水湿润。
浆砌石挡土墙施工方案三篇
浆砌石挡土墙施工方案三篇篇一:浆砌石挡土墙施工方案一、工程概况:只有摆渡才能到达的湖心岛,占地3万平方米高9米。
岛上种植有观赏和经济价值的果木。
岛下湖水设计水深3米,养殖有保健功能的鱼类。
它已成为周边项目给力卖点之一。
为防止湖心岛水土流失,拟在其周边浆砌毛石护坡。
二、编制依据:岩土工程勘察规范、建筑地基基础设计规范、锚杆喷射混凝土支护技术规范、建筑边坡工程技术规范、岩土工程勘察设计与施工、建筑工程施工质量验收规范、施工图、施工合同。
三、工艺流程:根据现场实际情况,按先护脚后护坡,再封顶的原则施工。
本工程护坡分为两个施工段,每一施工段按以下流程施工:边坡土方清理、基座施工、砌石(埋管做反滤包)、勾缝、表面清理、伸缩缝填嵌、养护。
四、施工方法:1、基土清理基面清理范围包括坡面和基面,顶部边界应在设计基面边线外。
避免对已清理的基土造成人为破坏,堤基表面不合格土、杂物等必须清除,堤基范围内的坑、槽、沟等,应按堤身填筑要求进行回填处理。
2、基土碾压护坡坡面部分,无法采用平面碾压设备进行施工,拟采用平面振捣设备进行表面振捣。
发现局部“弹簧土”、层间光滑、层间中空、松土层或剪切破坏等质量问题时,应及时进行处理,并经检验合格后,方准铺填新土。
3、基座施工基槽开挖验收合格后,装模报验浇混凝土养生。
冬季施工混凝土出机温度不得小于5度。
为防冻害应采取保温措施。
基座施工按《水工混凝土施工规范》施工和进行质量控制。
混凝土在搅拌站搅拌后用溜槽送至施工面。
采用插入式振捣设备进行振捣。
4、砌石施工原材料石料现场验收。
砌石材质应坚实新鲜,无风化剥落层或裂纹。
石材表面无污垢、水锈等杂质。
用于表面的石材,应色泽均匀。
石料密度应大于25KN/m3,抗压强度应大于60MPa。
石料外形规格,毛石应呈块状,最小重量不应小于25kg。
规格小于要求的毛石,可以用于塞缝,但其用量不得超过该处砌体重量的10%。
料石应棱角分明,各面平整。
其长度应大于30cm,最小边厚度应大于20cm,料石外露面应修凿加工,砌面高差应小于5mm。
浆砌块石挡墙方案(2篇)
浆砌块石挡墙方案一、干砌块石施工(1)、砌体要分层进行,层间竖缝要错开,每层以大石块为骨干,大面朝下(2)、不平稳部位应用小石块垫稳,不得有松动石块。
(3)、层面应经常用厚薄不同的石块调整高度,以便始终保持各层呈基本水平上升。
(4)、砌体应表里一致,不得以大块石砌外缘而内填碎石或河卵石;外砌石块要互压1/2以上,并用大块石封顶。
(5)、干砌石砌筑施工护底砌筑时人工将中粗砂和碎石摊平并均匀平整密实。
砌筑时块石大面向下,一层与一层错缝锁结方式铺砌,垫层铺设与干砌石砌筑配合进行,随铺随砌,护底表面砌缝的宽度不大于____mm,砌石边缘顺直、整齐、牢固,砌体外露面的顶面和侧边,选用较为整齐的块石砌筑平整,所有明缝均用小片石料填塞紧密。
护坡砌筑时人工拍实碎石垫层铺设之后,进行干砌石砌筑,施工时,块石层面垂直于坡面,一层与一层错缝锁结方式铺砌,垫层与干砌石铺砌层配合砌筑,随铺随砌。
护坡表面和边缘应顺直、整齐、牢固,砌缝的宽度不大于____mm,所有明缝用小片石料填缝紧密。
(6)、干砌石施工应符合以下要求。
石块要用手锤加工,打击口面。
不得使用裂石和风化石。
长度在30cm以下的石块,连续使用不得超过____块,且两端须加丁字石。
一般长条形丁向砌筑,不得顺长使用。
(7)、面石用料应大小均匀、质地坚硬,不得使用风化石料,单块重量不小于25kg,最小边长不小于20cm(8)、腹石砌筑必须排紧填严,无淤泥杂质。
(9)、面石砌筑禁止使用小石块,不得出现通缝、浮石、空洞。
(10)、坡面平整度用____m靠尺测量,凹凸不超过5cm____市湖溪镇清潭____里村大塘榺除险加固工程浆砌块石挡墙方案(二)为保证桥头锥坡、涵洞八字墙破除、开挖后路基稳定,保证行车安全,须对开挖后的路基予以支护。
根据连霍加宽____段的施工经验,拟采用浆砌块石挡墙方案,具体施工如下:一、原材料准备1、石料浆砌石砌筑用石料(主要是块石)选用质地均匀、坚硬、无裂缝、不易风化的石料,石面无风化屑、泥迹、污垢,尽量选用较大的石块砌筑,块石应大致方正,无锋楞凸角,顶面及地面应较为平整,其厚度不宜小于20cm,宽度及长度均不小于其厚度。
浆砌石挡土墙施工方案(3篇)
第1篇一、工程概况浆砌石挡土墙是一种常见的土木工程结构,主要用于支撑土体,防止滑坡、塌方等地质灾害,以及改善地形,美化环境。
本工程涉及一座浆砌石挡土墙的施工,墙高为5米,长度为100米,基础宽度为1.5米,墙体厚度为0.8米。
工程地点位于某城市郊区,地质条件良好,施工环境适宜。
二、施工准备1. 技术准备(1)熟悉施工图纸,了解设计要求,确保施工质量。
(2)组织技术人员学习相关规范、标准,提高施工技术水平。
(3)编制施工组织设计,明确施工工艺、施工顺序、施工进度等。
2. 材料准备(1)水泥:选用符合国家标准的普通硅酸盐水泥,强度等级为32.5。
(2)砂:选用中粗砂,含泥量不大于3%。
(3)石子:选用碎石,粒径为5-20mm,含泥量不大于3%。
(4)钢筋:选用HPB300级钢筋,直径为6-12mm。
3. 机械设备准备(1)混凝土搅拌机:用于搅拌混凝土。
(2)振动棒:用于混凝土浇筑过程中的振捣。
(3)砂浆搅拌机:用于搅拌砂浆。
(4)运输车辆:用于运输材料和成品。
(5)测量仪器:全站仪、水准仪等。
4. 人员准备(1)施工队伍:根据工程规模,组织施工队伍,明确各岗位人员职责。
(2)培训:对施工人员进行技术培训,提高施工技能。
(3)安全培训:对施工人员进行安全教育培训,确保施工安全。
三、施工工艺1. 施工顺序(1)基础施工:开挖基坑,检查地基承载力,铺设垫层,浇筑基础。
(2)墙身施工:绑扎钢筋,砌筑墙体,浇筑混凝土。
(3)防水层施工:铺设防水层,保护墙体。
(4)伸缩缝施工:设置伸缩缝,防止墙体变形。
(5)排水设施施工:设置排水设施,排除墙体积水。
2. 施工方法(1)基础施工1)开挖基坑:根据设计图纸,开挖基坑,检查地基承载力,确保地基稳定。
2)铺设垫层:在基底上铺设厚度为0.1m的砂垫层,平整后浇筑C15混凝土垫层。
3)浇筑基础:根据设计图纸,浇筑C15混凝土基础,确保基础厚度和宽度符合要求。
(2)墙身施工1)绑扎钢筋:按照设计图纸,绑扎墙体钢筋,确保钢筋间距、锚固长度等符合规范要求。
浆砌石挡土墙施工方案
浆砌石挡土墙施工方案浆砌石挡土墙施工方案一、项目背景浆砌石挡土墙是一种常用的土木工程结构,用于解决土壤的侵蚀、边坡的滑坡等问题。
本文档将详细介绍浆砌石挡土墙的施工方案,以保证工程质量和安全。
二、施工前准备1. 工程资料准备在正式施工前,需准备以下资料:- 工程设计图纸;- 墙体施工方案;- 工程量清单;- 施工现场勘测报告;- 施工许可证等。
2. 施工人员准备- 项目经理:负责整个施工项目的管理与协调;- 浆砌石墙工:负责浆砌石墙施工工序的具体操作;- 土方工:负责挖土、整平地面等工作;- 砂石料供应商:提供施工所需的砂石料;- 设备操作员:操作施工所需的机械设备。
三、施工步骤1. 挖土与处理- 根据设计图纸和工程量清单确定挖土的具体位置和深度;- 使用挖掘机、推土机等机械设备进行挖土作业;- 清理挖出的土壤并进行统一处理。
2. 地基处理- 清理挖土后的地基,确保其平整和稳定;- 进行地基回填,根据土壤的性质选择合适的填料;- 将填料均匀铺平,并使用压路机进行夯实。
3. 墙体施工- 按照设计图纸进行墙体的布线;- 根据施工方案进行石材的选择和加工;- 在墙体基础上铺设第一层石块,使用水平仪进行调整,并用水泥砂浆进行粘接;- 按照设计要求逐层叠加,注意每层石块之间的间隙和水平度;- 定期检查墙体的垂直度和水平度,及时进行调整。
4. 灌浆作业- 清理墙体表面的灰尘和杂物;- 制作灌浆料,按照设计要求调配比例;- 使用喷涂机或者手动浇注的方式进行灌浆,确保灌浆料充分渗透到石块之间;- 灌浆完成后,进行养护,保持墙体湿润。
5. 后续工作- 清理工地垃圾并进行处理;- 检查墙体施工质量,如有问题及时进行修复;- 项目经理对施工过程进行总结,提出改进意见和经验教训。
附件:1. 工程设计图纸2. 墙体施工方案3. 工程量清单4. 施工现场勘测报告5. 施工许可证法律名词及注释:1. 工程量清单:指工程施工过程中所需的材料、构件、设备数量的详细清单。
专项施工方案浆砌片石挡土墙
专项施工方案浆砌片石挡土墙一、工程概述本工程为具体工程名称,位于具体地点。
为了保证工程的稳定性和安全性,需要在具体位置修建浆砌片石挡土墙。
该挡土墙的设计高度为具体高度,长度为具体长度,基础埋深为具体深度。
二、编制依据1、工程设计图纸及相关技术规范。
2、《砌体结构工程施工质量验收规范》(GB 50203-2011)3、《建筑地基基础工程施工质量验收规范》(GB 50202-2018)三、施工准备1、技术准备熟悉施工图纸和相关技术规范,编制施工方案,并向施工人员进行技术交底。
进行测量放线,确定挡土墙的位置和标高。
2、材料准备片石:选用质地坚硬、无风化、无裂缝的片石,其强度不低于MU30,片石的尺寸一般不小于 15cm。
砂浆:采用M75 水泥砂浆,水泥采用具体水泥品种,砂采用中砂,其含泥量不超过 5%。
其他材料:准备好拉结筋、泄水孔等材料。
3、主要施工机具砂浆搅拌机、装载机、运输车辆、铁锹、锄头、手推车、大铲、瓦刀等。
4、作业条件基槽开挖完成,并经过验收合格。
现场临时道路畅通,水电供应满足施工要求。
四、施工工艺流程1、测量放线根据设计图纸,使用全站仪或经纬仪进行测量放线,确定挡土墙的中心线和边线,并设置控制桩。
2、基槽开挖采用机械开挖为主,人工配合为辅的方式进行基槽开挖。
基槽开挖的深度和宽度应符合设计要求,开挖过程中要注意保持边坡的稳定,防止塌方。
基槽开挖完成后,进行验槽,如发现基槽地质情况与设计不符,应及时通知设计单位进行处理。
3、基础施工在基槽验收合格后,铺设一层 10cm 厚的碎石垫层,然后浇筑 C15混凝土基础。
混凝土基础应振捣密实,表面平整。
4、墙体砌筑片石在使用前应浇水湿润,表面如有泥土、水锈等应清洗干净。
砌筑时应分层砌筑,每层高度不超过 40cm,相邻两层的砌筑高差不超过 12m。
片石应大面朝下,相互错缝,搭接紧密,不得有通缝。
砌筑过程中应随时检查墙体的垂直度和平整度,如有偏差应及时纠正。
浆砌石挡土墙专项施工方案
浆砌石挡土墙专项施工方案浆砌石挡土墙专项施工方案一、引言浆砌石挡土墙是一种广泛应用于建筑领域的结构形式,其主要功能是承受土压力,保持土壤稳定,防止土方滑坡和塌方。
本文将详细阐述浆砌石挡土墙的施工方案,以确保工程质量达到预期效果。
二、设计背景浆砌石挡土墙的设计应充分考虑地形、土壤类型、荷载等因素。
根据实际情况,设计合适的结构形式、墙体厚度、基础埋深等。
同时,为确保挡土墙的稳定性,还需进行地基处理、排水设计等措施。
三、技术措施1、材料选择:选用质量合格的石材,保证其强度、耐久性等性能满足设计要求。
2、测量放样:根据设计图纸进行测量放样,确定挡土墙的位置和高度。
3、基础施工:按照设计要求进行基础施工,包括地基处理、基础埋深等。
4、墙体施工:采用浆砌石砌筑,保证石材间的灰缝饱满、密实。
5、表面处理:墙体表面采用水泥砂浆抹面,确保光滑、平整。
6、排水设计:在挡土墙底部设置排水设施,防止水分积聚,影响墙体稳定性。
四、具体实施方案1、施工准备:清理场地,进行测量放样,确定挡土墙的位置和高度。
2、基础施工:根据设计要求进行地基处理,然后开挖基础,验收合格后进行下一步施工。
3、墙体施工:采用浆砌石砌筑,确保灰缝饱满、密实。
每层石材砌筑完成后进行验收,合格后方可进行下一层施工。
4、表面处理:墙体表面采用水泥砂浆抹面,确保光滑、平整。
5、排水设计:在挡土墙底部设置排水设施,防止水分积聚,影响墙体稳定性。
五、总结与展望浆砌石挡土墙专项施工方案的应用有助于提高工程质量和施工效率。
通过合理的材料选择、技术措施和实施方案,可以确保挡土墙的稳定性和预期效果。
展望未来,随着技术的不断进步和发展,浆砌石挡土墙的设计和施工将更加完善,为建筑领域的发展做出更大的贡献。
我们也应加强技术研发和创新,推动行业持续发展,为社会创造更多的价值。
浆砌片石挡土墙施工方案
浆砌片石挡土墙施工方案浆砌片石挡土墙是一种常用的挡土结构,具有美观、坚固、耐久的特点。
下面我将为大家介绍一下浆砌片石挡土墙的施工方案。
一、确定施工位置和尺寸在施工前,首先要确定挡土墙的施工位置和尺寸。
根据工程需要,确定挡土墙的长度、高度、厚度以及倾斜度等主要参数。
二、准备工作1. 清理施工场地:将施工场地的杂物、杂草等清理干净,保持场地整洁。
2. 地基开挖:根据施工需要,挖掘施工场地的地基。
地基的深度和宽度要根据挡土墙的高度和厚度来确定,确保地基的稳固性和承载能力。
3. 填充基底:在地基上铺设一层填充物,如碎石、砂土等,并进行均匀压实,提高基础的稳定性。
4. 安装排水系统:在填充基底的同时,安装排水系统,确保挡土墙能够及时排除墙体内部的积水,保持墙体的稳定性和耐久性。
三、挡土墙砌筑1. 预先测量和标记:根据设计图纸和标高要求,在施工场地上进行测量,确定挡土墙的起点、终点和每一层的高度。
2. 石材选用和准备:选择质地坚硬、密度较大的石材,如花岗石、砂岩等作为挡土墙的石材。
将石材进行清洗、磨直,然后根据设计要求进行分类和编号,方便后续施工。
3. 施工过程:(1)底层施工:先将石材按照设计要求进行排列,然后用水泥浆将石块粘结在一起,形成一层牢固的底层。
(2)中间层施工:在底层完成后,再根据设计要求,将石材依次砌到中间层。
在砌墙过程中,要注意石材的平整和牢固度,避免出现缝隙和松动的情况。
(3)顶层施工:在中间层完成后,再砌上一层石材,形成顶层。
顶层的施工要特别注意石材的平整和牢固度,确保整个挡土墙的稳定性和美观性。
四、完善施工1. 砌筑后清洁:在挡土墙砌筑完成后,使用清水洗刷挡土墙表面的杂物和浆砂,保持挡土墙的干净整洁。
2. 补缝和修整:对于有缝隙和不平整的地方,要及时进行修补和整理,保持挡土墙的完美外观。
3. 养护:在挡土墙施工完成后,要及时对其进行养护。
保湿保温,防止墙体龟裂和开裂。
通过以上施工方案,我们可以保证浆砌片石挡土墙的稳定性和美观性,使其成为一道独特的景观。
浆砌石挡土墙施工方案三篇.doc
浆砌石挡土墙施工方案三篇第1条浆砌石挡土墙施工方案1 、本工程概况湖心岛,面积3万平方米,高9米,只能通过轮渡到达。
岛上种植了具有观赏和经济价值的果树。
岛下湖的水深设计为3米,养殖具有保健功能的鱼类。
它已经成为外围项目的卖点之一。
为了防止湖心岛的水土流失,计划在湖心岛周围修建碎石护坡。
二、基于岩土工程勘察规范的编制、建筑基础设计规范、锚喷支护技术规范、建筑边坡工程技术规范、岩土工程勘察、设计和施工、建筑工程施工质量验收规范、施工图、施工合同。
三、工艺流程根据现场实际情况,按照先护脚后护坡,再封顶的原则施工。
本工程护坡分为两个施工段,每个施工段按以下流程施工:边坡土方清理、基础施工、砌筑(埋管作滤袋)、勾缝、表面清理、伸缩缝填筑、养护。
四、施工方法1、基础土壤清理基础表面清理范围包括坡面和基础表面,顶部边界应在设计基础表面边界线之外。
为避免对清理后的地基土造成人为破坏,必须清除地基表面的不合格土、杂物。
凹坑、凹槽、凹槽等。
范围内的地基必须根据地基体的填筑要求进行回填。
2、护坡坡面部分由地基土碾压,不能用平面碾压设备施工。
平面振动设备用于表面振动。
当发现局部“弹性土”、层间平整度、层间空鼓、松散土层或剪切破坏等质量问题时,应及时处理,经检查合格后,方可铺筑新土。
3、基础施工基槽开挖合格后,安装模板进行检查,浇筑混凝土进行养护。
冬季施工混凝土机温度不得低于5度。
应采取保温措施,防止冻害。
基础施工应按照水工混凝土施工规范和质量控制进行。
混凝土在搅拌站搅拌后,通过溜槽输送到施工面。
使用插入式振动设备进行振动。
4、砌体施工用石料的现场验收。
砌筑材料应坚实、新鲜,无风化剥落层或裂缝。
石材表面无杂质,如污垢、水锈。
用于表面的石头应具有均匀的颜色。
石料密度应大于25KN/m3,抗压强度应大于60MPa。
石材外形规格,毛石应厚重,最小重量不应小于25公斤。
规格小于要求的石矛可用于填缝,但其用量不得超过砌体重量的10%。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
生活综合楼库岸边坡浆砌毛石挡土墙工程专项施工方案编制:审核:批准:编制单位:编制时间:2018年8月25日目录一、工程综述 (1)1.1编制依据 (1)1.2概况 (1)1.3主要工程数量 (1)1.4 质量要求 (2)二、施工方案 (2)2.1作业条件 (2)2.2施工工艺流程图 (3)2.3工艺流程 (4)2.4施工方法 (5)2.5施工要求 (5)2.6浆砌石养护 (5)2.7材料检验 (6)三、质量保证措施 (6)3.1施工技术交底 (6)3.2施工过程注意事项 (6)3.3严格执行质量标准 (7)四、安全保证措施 (7)4.1 安全生产的原则和目标 (8)4.1.1 原则 (8)4.1.2 目标 (8)4.2安全生产管理组织机构、保证体系和安全生产责任 (8)4.2.1 安全生产管理组织机构 (9)4.3 安全措施 (10)五、环境保护措施 (10)浆砌毛石挡土墙专项施工方案一、工程综述1.1 编制依据(1)《库岸边坡工程》施工图纸及相关资料;(2)库岸边坡工程《施工组织设计》;(3)《砌体工程施工质量验收规范》(GB50203-2002);(4)《公路路基施工技术规范》(JTGF80/1-2004);(5)《公路工程质量验收规范》(GB50330-2002);(6)《建筑边坡工程技术规范》(GB/T50328-2001);(7)《建筑施工安全检查标准》(JJGJ/T55-2002);(8)国家现行的技术标准;1.2 概况其中挡土墙工程:压顶采用M10砂浆抹面,墙身采用M7.5砂浆砌Mu30片石,采用仰斜式挡土墙标准做法,挡土墙主要分布在KO+100--K1+161.5,当挡墙高H≤12米时基础采用M7.5砂浆砌筑Mu30片石,H>12米时基础采用C20片石混凝土,挡土墙泄水孔为10x10cm的方孔,每隔2--3m设一孔,上下排泄水孔交错布置。
1.3 主要工程数量挡土墙主要工程数量参见施工图纸:路基防护工程数量表(挡墙)C2-28。
1.4 质量要求砌体石料采用未风化石料,强度不小于30Mpa,石块最小厚度不小于150mm,平面尺寸任何一边不小于300mm,砌筑砂浆强度等级为M7.5,砌体应上下错缝,内处搭接,砂浆饱满,砌体处表面用1:2水泥砂浆勾缝。
质量满足《砌体工程施工质量验收规范》(GB50203-2002)。
二、施工方案挡土墙施工前先进行施工放样,砌筑时应先两面立杆或样板挂线,外面线应顺直整齐,逐层收坡:砌筑过程中经常校正线杆,以保证砌体各部尺寸符合图纸要求。
根据图纸要求,调协水准基点桩和立好皮数杆。
基础块石表面人工整平后,放好轴线、边线、其他尺寸位置线,并复核标高。
2.1作业条件1、毛石应按实要数量堆放于砌墙部位附近;规格和数量在砌筑前组织人员集中加工,按不同规格分类堆放、堆码,以备使用。
2、选择好施工机械,包括垂直运输、水平运输、和料石安装等小型机械,尽量减轻人工搬运的笨重体力劳动,以提高工效。
3、砌筑砂浆应由现场施工员根据配合比要求确定水泥、砂投入量。
2.2施工工艺流程图生活综合楼库岸边坡工程挡土墙专项施工方案2.3工艺流程1、砌毛石应根据基础的中心线放出里外边线,挂线分皮卧砌,每皮高约300~400mm。
砌筑方法采用铺浆法。
用较大的平毛石,先砌转角处、交接处,再向中间砌筑。
砌前应先度摆,使石料大小搭配,大面平放朝下,外露表面要平齐,斜口朝内,逐块卧砌坐浆,使砂浆饱满。
石块间较大的空隙应先堵塞砂浆,后用碎石嵌实。
严禁先填塞小石块后灌浆的做法。
灰缝宽度一般制在20~30mm 左右,铺灰厚度40~50mm。
2、砌筑时,石块上下皮应互相错缝,内外交错搭砌,避免出现重缝、干缝、空缝和孔洞,同时应注意摆放石块,以免砌体承重后发生错位、劈裂、外鼓等现象。
3、如砌筑时毛石的形状和大小不一,难以每皮砌平,亦可采取不分皮砌法,每隔一定高度大体砌平。
4、为增强墙身的横向力,毛石每0.7 ㎡面至少应设置拉结石,并应均匀分布,相互错开,拉结石在同皮内的间距不应大于2m。
搭接长度不应小于15 cm。
5、在转角及交接处应用较大和较规整的垛石相互搭砌,并同时砌筑,必要时设置钢筋结条。
如不能同时砌筑,应留阶梯形斜槎,其高度不应超过1.2m 不得留锯齿形直槎。
6、毛石每日砌筑高度不应超过1.2m,正常气温下,停歇4h 后可继续垒砌。
每砌3~4 层应大致找平一次,中途停工时,石块缝隙内应填满砂浆,但该层上表面须待继续砌筑时再铺砂浆。
砌至设计高度时,应使用平整的大石块压顶并用水泥砂浆全面找平。
7、料石的砌筑方法与混凝土砌块基本相同,砌筑形式有全顺、丁顺叠砌丁顺组砌等方式,第一皮及每个楼层的最上一皮丁砌。
组砌前应按石料及灰缝平均厚度计算层数,立皮数杆。
砌筑时,上下皮应错缝搭接;砌体转角交接处,石块应相互搭接。
料石宜用“铺浆法”砌浆,铺浆厚度20~30mm,垂直缝填满砂浆并插捣至溢出为止。
灰缝厚度为10~20mm。
如在墙转角或交接处石块搭砌有困难时,则应每隔1.0~1.5m 高度设置钢筋网或钢筋拉结条。
8、石墙勾缝应保持砌合的自然缝,一般采用平缝或凸缝。
勾缝前应先剔缝,将灰浆刮深20~30mm,墙面用水湿润,再用1:1.5~3.0 水泥砂浆勾缝。
缝条应均匀一致,深浅相同,搭接处应平整通顺。
2.4施工方法1、测量人员通过仪器进行放线确定好浆砌石施工范围。
2、墙体砌筑完成,要进行沉降位移观测一段时间,待数据稳定后,再进行下一道工序施工。
2.5施工要求1、砌筑砂浆必须保证正温度,零度以下天气不能施工。
2、砂浆要随伴随用,搅拌时间应比常温时增加0.5-1倍。
3、砌筑完成部分用保温材料覆盖,气温低于5°时,不能洒水养护。
石砌体尺寸、位置的允许偏差及检验方法见表2.5-1。
砌石允许偏差、检验数量和方法(表2.5-1)2.6浆砌石养护1、避免在已完成的砌体上修凿石块和堆放石料;砌筑挡土墙时,严禁居高临下抛石,冲击已砌好的墙体。
2、砌体外露面。
在砌筑12-18h之间应及时养护,经常保持外露面湿润,养护时间不应小于14d,在砌体未达到要求强度之前,不得在其上任意放重物或修凿石块,以免砌体受震动破坏。
2.7材料检验开工前对拟投入本工程的水泥、砂取样,委托当地检测机构做M7.5砂浆配合比,确定砂浆的水泥、砂用量。
块石进场后,现场取样委托质检站对块石进行抗压强度检测试验,满足设计要求才允许使用。
砌筑施工过程中,按规范要求制作砂浆试块(7.5mm*7.5mm*7.5mm),委托当地检测机构进行抗压强度检测。
浆砌石挡土墙材料送检数量计划表三、质量保证措施3.1施工技术交底项目部总工组织、项目部技术、质量负责人具体负责。
施工技术交底可按项目部技术、质量人员→施工员(领工员)→施工作业组二级进行,也可视具体情况按项目部技术、质量人员→施工员(包括领工员、施工作业组、劳务层)一级进行。
施工技术交底采用交底会和书面交底相结合的方法。
必须安排在施工前进行。
交底的内容中必须包括施工工艺质量要求、具体措施、执行标准、允许偏差、检验方法等。
3.2施工过程注意事项1、使用石料必须保持清洁,受污染或水锈较重的石块应冲洗干净,以保证砌体的粘结强度。
2、砌筑砂浆应严格按材料计量,保证配合比准确;砂浆应搅拌均匀,稠度符合要求。
3、砌筑石应拉通线使达到平直通光一致,砌料石应双面拉准线(全顺砌筑除外),并经常检查校核轴线与边线,以保证平直、轴线正确,不发生位.移。
4、砌石应注意选石,并使大小石块搭配使用,石料尺寸不应过小,以保证石块间的互相压搭和拉结,避免出现鼓肚和里外两层皮现象。
5、砌筑时应严格防止出现不坐浆砌筑或先填心后填塞砂浆,造成石料直接接触,或采取铺石灌浆法施工,这将使砌体粘结强度和承载力大大降低。
6、毛石砌筑灰缝必须控制在20-35mm之内;灰缝厚度大于50mm时,应先坐1/2砂浆,然后垫入小石块,用手锤轻敲平实,再填砂浆。
毛石砌体必须采用坐浆法砌筑,水平灰缝的饱满度应达到80%,砂浆的稠度应控制在30—50mm。
严禁砌成“铲口石”、“填心石”、“双合面”、“过桥石”、“刀口石”。
3.3严格执行质量标准1、石料的质量、规格必须符合设计要求和施工规范的规定。
2、砂浆品种必须符合设计要求,强度必须符合下列规定:同强度等级砂浆各组试块的平均强度不小于设计强度等级。
3、转角处必须同时砌筑,交接处不能同时砌筑时必须留斜槎。
4、石砌体组砌应内外搭砌,上下错缝,拉结石、丁砌石交错位置,分布均匀;毛分皮卧砌,无填心砌法;拉结石每0.7 ㎡墙面不少于一块;料石放置平稳,灰缝厚度合施工规范的规定。
四、安全保证措施为保证安全文明施工,使本工程浆砌石挡土墙施工过程的安全管理工作都处于受控状态,项目部将组建本分部工程的安全管理机构,建立安全生产管理体系,落实安全生产责任制,制定严格的安全保证措施,并在施工过程中严格实施。
4.1 安全生产的原则和目标认真贯彻“安全第一、预防为主”的安全生产方针,及时消除安全隐患避免安全意外事故的发生,健全与完善安全管理工作,提高广大职管人员的安全工作素质。
4.1.1 原则1) 坚持管生产必须同时管安全的原则。
2) 坚持生产与安全同步实施的原则。
3) 生产与安全发生矛盾时,坚持安全第一的原则。
4.1.2 目标1) 本分项有关活动在安全的方式下进行,将施工中的伤害或损坏的风险减至最小程度。
2) 安全目标:贯彻“安全第一,预防为主”的安全生产方针。
杜绝重大安全事故发生,追求无事故、无伤害、无环境破坏。
4.2安全生产管理组织机构、保证体系和安全生产责任项目经理为安全生产领导小组组长,全面负责并领导本项目的安全生产工作。
项目经理、安全、技术、质量等主要负责人全部是安全部门培训且考试合格的的人员。
一级管理由项目经理负责,二级管理由专职安全管理工程师负责,三级管理由施工队长负责,各作业点设安全监督岗,各自做好本岗位的安全工作。
4.2.1 安全生产管理组织机构项目经理部安全生产管理组织机构为安全生产领导管理小组。
项目经理为小组长,其他由各部门主管、专职安全员和兼职安全员组成。
安全部为项目经理部下设的办事机构,由专职安全员负责处理日常事务。
安全生产领导管理小组的职责:认真贯切执行劳动保护和安全生产的各项政策、法令和规章制度;审批安全生产措施计划:完善各部门管理人员的安全生产责任制。
4.3 安全措施1、砌石工在进入操作岗位时,要正确佩带好劳动防护用品,穿戴整齐,并注意操作环境是否符合安全要求。
2、墙身砌体高度超过胸部(1.2m)以上时,不得继续砌筑,应及采取措施。
3、项目部对进场工人进行入场三级教育,培训并经考试合格后方可进场,对特殊作业人员持证上岗。
4、加强浆砌石施工期间的位移、沉降观测,对数据不稳定部位暂停砌筑施工。
