另存为:通过 菜单栏或工具 栏将当前文件 另存为其他格
式或位置
视图切换:通过鼠标滚轮或视图控 制按钮进行视图切换
缩放视图:通过鼠标滚轮或缩放工 具进行视图缩放
添加标题
添加标题
添加标题
添加标题
旋转视图:按住鼠标中键并拖动可 旋转视图
平移视图:按住鼠标中键并拖动可 平移视图
定义:基准特征是用于定义零件的 参考点、线、面等几何元素的特征。
高级特征:包括旋转、扫描、混合、扭曲等操作,可实现更复杂的模型构建。
参数化设计:通过参数和关系,实现模型尺寸和形状的关联和控制,方便修改和优化设 计。
特征树:显示模型构建过程中的特征树,方便用户对特征进行编辑、修改和删除等操作。
特征模板:创建特征模板,方便用户快速创建类似模型,提高设计效率。
机械设计
电子产品设计
添加标题
添加标题
汽车工业
添加标题
添加标题
航空航天
参数化建模:通过参数和约束实现 模型的设计和修改
装配建模:支持零部件的组装和拆 卸,可进行装配分析和仿真
添加标题
添加标题
添加标题
添加标题
曲面建模:提供丰富的曲面建模工 具,支持复杂曲面设计和造型
工程图生成:可自动或手动生成各 种工程图纸,如零件图、装配图等
草绘工具:包括直线、圆、弧、矩形等基本绘图工具,以及镜像、缩放等编辑工具。
草绘约束:包括几何约束和尺寸约束,用于确定草绘中图元的相对位置和尺寸。 草绘技巧:如捕捉功能、构造线等,可以提高绘图效率和精度。
拉伸:通过选择一个封闭的草绘并指定拉伸方向和距离来创建特征。 旋转:通过选择一个封闭的草绘并围绕旋转轴旋转一定的角度来创建特征。 扫描:通过沿着一条路径移动草绘来创建特征。 放样:通过选择两个或多个草绘并指定连接它们的路径来创建特征。

PROE基础教程(初学者宝典)

PROE基础教程(初学者宝典)

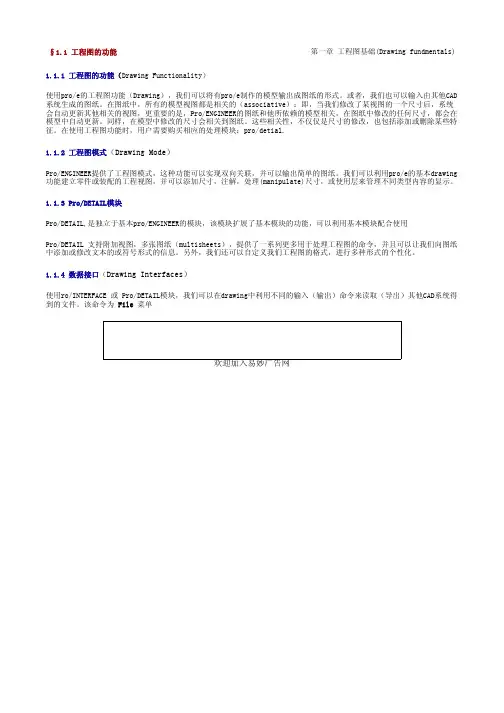

1.1.1 工程图的功能(Drawing Functionality)使用pro/e的工程图功能(Drawing),我们可以将有pro/e制作的模型输出成图纸的形式。

或者,我们也可以输入由其他CAD 系统生成的图纸。

在图纸中,所有的模型视图都是相关的(associative):即,当我们修改了某视图的一个尺寸后,系统会自动更新其他相关的视图,更重要的是,Pro/ENGINEER的图纸和他所依赖的模型相关,在图纸中修改的任何尺寸,都会在模型中自动更新。

同样,在模型中修改的尺寸会相关到图纸。

这些相关性,不仅仅是尺寸的修改,也包括添加或删除某些特征。

在使用工程图功能时,用户需要购买相应的处理模块:pro/detial.1.1.2 工程图模式(Drawing Mode)Pro/ENGINEER提供了工程图模式,这种功能可以实现双向关联,并可以输出简单的图纸。

我们可以利用pro/e的基本drawing 功能建立零件或装配的工程视图,并可以添加尺寸,注解,处理(manipulate)尺寸,或使用层来管理不同类型内容的显示。

1.1.3 Pro/DETAIL模块Pro/DETAIL,是独立于基本pro/ENGINEER的模块,该模块扩展了基本模块的功能,可以利用基本模块配合使用Pro/DETAIL 支持附加视图,多张图纸(multisheets),提供了一系列更多用于处理工程图的命令,并且可以让我们向图纸中添加或修改文本的或符号形式的信息。

另外,我们还可以自定义我们工程图的格式,进行多种形式的个性化。

1.1.4 数据接口(Drawing Interfaces)使用ro/INTERFACE 或 Pro/DETAIL模块,我们可以在drawing中利用不同的输入(输出)命令来读取(导出)其他CAD系统得到的文件。

该命令为 File 菜单欢迎加入易妙广告网1.2.1 在工程图模式下输出模型(To Export a Model from Drawing Mode )使用菜单File-Export-Model, 我们可以在工程图模式下输出下列几种数据文件: IGES, DXF, DWG, SET, STEP.1.2.2 输出图象文件 (To Export an Image from Drawing Mode)使用菜单File-Export-Image, 我们可以在工程图模式下输出下列几种图象格式: CGM, TIFF, JPEG, shaded, EPS, Snapshot.1.2.3 添加数据(To Append Data )使用菜单File-Import - Append to Model, 可以向图纸文件中添加系列格式的文件内容: IGES, SET, DXF, STEP, CGM, TIFF, DWG.1.2.4输入数据 (To Import Data into Drawing Mode)使用菜单File-Import - Create New Model, 可以向图纸中输入下列格式的文件作为新模型: IGES, SET, VDA, Neutral, CADAM,1.3.1 关于配置文件(About Drawing Setup File Options)Pro/ENGINEER 是可以根据不同文件指定不同的配置文件以及工程图格式。

ProE基础教程(非常齐全)

ProE基础教程(非常齐全)

ProE工程制图1.教学内容:a.图框制作及选定b.视图选取c.制作工程图(标注、详图、剖视图、制表)2.教学目的:能够完全脱离CAD制作标准工程图1、更换启动画面教你换个起动画面,让你每天都有一个好心情:打开PROE的安装目录:例D:\Program Files\proeWildfire 2.0\text\resource RESORCE里面的一个图片换了就可以了2、工程图尺寸加公差@++0.1@#@--0.1@# 亦可以ALT键+0177→“±”3、选取环曲面(Loop Surf)1.首先选取主曲面;2.按下shift键,不要放开;3.将鼠标移动至主曲面的边界上,此时鼠标右下方弹出“边:***”字样;4.点击鼠标左键确认,放开shift键,OK!相切链的选取(Tangent)1.首先选取一段棱边;2.按下shift键,不要放开;3.将鼠标移动至与所选棱边相切的任一棱边上,此时鼠标右下方弹出“相切”字样;4.点击鼠标左键确认,放开shift键,OKCopy 面时如果碎面太多,可以用Boundary选法:先选一个种子面再按shift+鼠标左键选边界4、工程图标注修改:原数可改为任意数, 只要把@d改为@o后面加你要的数(字母O)5、如下的倒圆角的方法,现与大家分享:作图的步骤如下(wildfire版本):1>在需要倒角的边上创建倒角参考终止点;2>用做变倒角的方法,先做好变倒角,不要点"完成";3>击活"switch to transition"4>单击"Transitions"5>在已生成的成灰色的倒角上选取不需要的那部分倒角6>在"Default (stop case 3 )"下拉菜单中选取"stop at reference"7>在"stop references"选项栏中选取你创建的倒角终止点.结果如下图所示:6、裝配模式下的小技巧,可能大家还不知道:在裝配一個工件時,剛調進來時工件可能位置不好,可以按CTRL+AlT+鼠標右鍵-----平移;可以按CTRL+AlT+鼠標中鍵-----旋轉;可以按CTRL+AlT+鼠標左鍵-----平移其它已裝配好的工件7、你是不是很烦野火中灰灰的界面,而怀念2001的界面。

ProE5.0全套教程共358页

ProE5.0全套教程共358页

图2-1 在“新建”对话框中选择“草绘”
(2)由“零件”模块进入草绘环境。创建新文件时,在“新建”对话框中的 “类型”选项组内选择“零件”,进入零件建模环境。在此环境下通过选择“基 准”工具栏中的草绘工具” 图标按钮,进入“草绘”环境,绘制二维截面,可 以供实体造型时选用。或是在创建某个三维特征命令中,系统提示“选取一个草 绘” 时,进入草绘环境,此时所绘制的二维截面属于所创建的特征。用户也可 以将零件模块的草绘环境下绘制的二维截面保存为副本,以扩展名为.sec保存为 单独的文件,以供创建其他特征时使用。 本章除第2.7节采用第二种方式外,其余均采用采用第一种方式,直接进入草绘 环境,绘制二维草图。
第1章 Pro/E5.0的工作界面及基本操作
本章将介绍的内容如下: (1)启动Pro/ENGINEER Wildfire 5.0的方法 (2)Pro/ENGINEER Wildfire 5.0工作界面介绍 (3)模型的操作 (4)文件的管理 (5) 退出Pro/ENGINEER Wildfire 5.0的方法
图1-18 “保存副本”对话框
1.4.5 删除文件 “删除”命令可以删除当前零件的所有版本文件或者仅删除其所有旧版本文件。 1.删除所有版本 调用命令的方式如下: 菜单: 执行“文件”|“删除”|“所有版本”命令。 操作步骤如下: 第1步,调用“删除”命令,选择“所有版本”项后,将弹出如图1-19所示“删 除所有确认”对话框。 第2步,单击“是”按钮,则删除当前零件的所有版本文件。
图1-22 “拭除未显示的”对话框
1.4.7 设置工作目录 “设置工作目录”命令可以直接按设置好的路径,在指定的目录中打开和保存文 件。 调用命令的方式如下: 菜单: 执行“文件”|“设置工作目录”命令。

ProE基础教程

ProE基础教程

Pro/E的基准特征
第1章 Pro/E 的特点
概 述
Pro/E 的特点 学了Pro/E后能做什么 以实例了解Pro/E的特点
第1章第1节 概述
Pro/ENGINEER于1988年问世,十多年 的发展使其成为全世界最大的 CAD/CAM/CAE 系统。在今天更成为CAD/CAM/CAE系统的标 准软件,广泛应用于电子、机械、模具、工业设 计、汽车、自行车、航天、家电、玩具等行业。
“新建” “打开”
“保存副本”
“备份” “拭除” “删除”
“视图”下拉式菜单基本操作
“重画”:清除所有临时显示信息,重新刷 新屏幕 “着色”:对图像进行临时上色 “方向”:将物体转为默认的三维视角 “可见性”:开关所选特征的可见性 “表示”:将指定的图形排除或包含在内 “分解”:在组件模式下创建分解图
基准面
创建基准面的时机
创建基准面的方法
创建基准面的时机
当需要制作草绘面或参考面时 当需要尺寸标注参考时 当需要避免零件间不必要的特征父子关系时 当需要借助基准面重定向模型视角时 当需要镜像平面时 当需要创建剖面用的参考面时
创建基准面的方法
过空间任意三点 过一条直线和直线外一点 过一点垂直于一条直线 过共平面的两条直线 过一条直线平行于一个平面 过一点与一个柱面相切 过一条直线与一个柱面相切 与一个平面偏移一段距离 与一个坐标系的一个方向偏移一段距离 过一条直线与一个平面呈一定角度
基准轴(作用)
用来作为创建特征的参考,尤其是协助基 准面和基准点的创建、尺寸标注参考、圆柱、 圆孔及旋转特征的中心线的创建、阵列复制和 旋转复制等操作时用的旋转轴等。

proe 教程全全全

proe 教程全全全

5.圆或圆弧的位置标注
圆或圆弧的位置可以由以下尺寸确定: (1)选择圆心与参照图元,标注圆心与参照图元之间的距离。如图3-18(a) 所示。 (2)选择圆或圆弧与参照图元,标注圆周与参照图元之间的距离,系统自动将 尺寸界线与所选的圆或圆弧相切。如图3-18(b)所示。 命令执行后,分别单击选取圆或圆弧的圆周以及参照图元,以鼠标中键点取尺 寸位置,即可标注圆周与参照图元之间的距离。 当选择的参照图元仍然是圆或圆弧,则在点取尺寸位置后,系统弹出如图3-19 所示的“尺寸定向”对话框,选择竖直或水平,单击“接受”按钮,即可标注两 个圆周之间的距离。如图3-18(b)所示,尺寸12.28为圆与圆弧的水平距离。
a 两条线段
b 添加垂直约束 图3-6 垂直与平行约束
c 添加垂直平行约束
3.相切约束
第1步,在“约束”对话框中选择 图标按钮。 第2步,系统提示“选取两图元使它们相切。”时,选取直线段以及圆弧或圆, 被选中的直线与圆弧或圆成为相切的图元,如图3-7所示。
a 原草图
b 添加相切约束
图3-7 相切约束
a ”杂项“选项卡设置约束符号的显示
b “约束”选项卡设置可用的约束条件
图3-5 “草绘器”优先选项对话框
3.几何约束条件的控制
在使用自动设置约束创建图元的过程中,系统所显示的几何约束为活动约束, 并以红色显示,用户可以在单击鼠标进行定位前,对几何约束加以控制。 (1)如果不希望设置系统显示的活动约束,可以单击鼠标右键以禁用该约 束,如图3-3(b)所示,禁止使用两点水平对正约束。再次单击鼠标右键可以 重新启用活动约束。 (2)如果某个活动约束重要,可以在单击鼠标右键的同时按住Shift 键, 以锁定该约束,如图3-4所示,锁定水平约束条件。再次用同样的方法即可解 除锁定约束。 (3)当多个约束处于活动状态时,可以使用 Tab 键在各活动约束之间进行 切换,以选择所需要的约束条件。

ProE零基础入门

ProE零基础入门
Pro/E的界面和基本操作
• Pro/E的界面 • 基本操作 • Pro/E的选取模式
下拉菜单区
第2章上工P具栏r区o/E的界面和基本操作
•Pro/E
• Pro/E的界面
• 基本操作

的• 操作航器和系统设置

窗 口
面• 快捷区键的应用
• Pro/E的选取模式 • 视图控制及历史文件绘使图用区
命令说明区
基本操作
Pro/E的选取
• 单击左键 • 双击左键 • 按住<Ctrl>键+单击左键 • 按住<Ctrl>键+双击左键 • 单击右键
Pro/E的实体功能
• 实体特征简述 • 扫描特征类 • 特征操作
• 特征复制类
拉伸特征操作选项说明
拉伸特征范例1操作示意图
拉伸特征范例2操作示意图
旋转特征操作选项说明
应用程序下拉式菜单基本操作
• 标准:标准Pro/E基础功能 • 电缆:创建专门的电缆约束零件 • 管道:定义管道数据 • 焊接:模型化组件中的焊缝 • 钣金件:用于钣金件设计 • Mechanica:工程分析,模拟一个产品在其
预定工作环• 激活:使所选窗口成为工作窗口 • 新建 • 关闭 • 打开系统窗口 • 最大化 • 恢复 • 最小化 • 切换窗口
5: 实例操作
•Pro/E
的 视 角
配置projection_type first_angle
CAD外挂
1:安装软件如附件
2:自定义快捷键
3:cad外挂实例操作
IGS补面
1:Proe补面例子 2:补面视频 3:补面软件cadfix
Cad fix 软件
模具分模视频
1:滑块模具图3D 2:斜顶模具图3D

proe基础教程(完整版)

proe基础教程(完整版)

在Proe中,可以通过选择相应 的工具按钮,进行相应的装配 操作。
爆炸视图
爆炸视图是将装配体中的各个零 件按照一定的规则拆分开来,以 展示零件之间的相对位置和配合
关系。
通过爆炸视图,可以更加清晰地 了解装配体的结构和组成。
在Proe中,可以通过选择相应的 工具按钮,生成爆Βιβλιοθήκη 视图,并对其进行编辑和调整。
5. 保存文件。
案例二:复杂零件建模
总结词
提高建模技巧
详细描述
通过创建一个复杂的零件模型,学习如何使用Proe的高级功能,如混合特征、扫描特征和参数化设计 等。
案例二:复杂零件建模
案例步骤
1. 打开Proe软件,打开上一次保存的文件或创建 一个新文件。 2. 使用草绘工具绘制复杂零件的轮廓。
案例二:复杂零件建模
满足设计要求。
装配约束
装配约束是用于定义零件之间相对位置和方向的参数或条件。 常见的装配约束包括:固定、对齐、相切、同心等。
在Proe中,可以通过选择相应的约束工具,将零件约束到指定的位置和方向上。
装配操作
装配操作是指在装配过程中进 行的各种操作,如添加、删除、 移动、旋转等。
通过装配操作,可以调整零件 的位置和方向,以满足设计要 求。
05
Proe工程图基础
工程图概述
工程图是Proe中的一个重要模块,用 于将三维模型转换为二维图纸,以便 进行打印、出版和归档。
工程图是工程设计和制造过程中的重 要组成部分,是沟通设计意图和制造 要求的重要媒介。
工程图可以包含各种视图、标注、注 释和表格,以便清晰地表达三维模型 的形状、尺寸和特征。
基于多个面或基准生成三维实体。
拔模特征
对模型进行拔模处理,以实现特定角 度的斜切。

proe教程大全

proe教程大全
第一章 操作基础
教学要求 Pro_E简介 1.1 操作介面 1.2 文件操作
1.3 操作技巧
教学要求
学时: 1学时 1)了解Pro/E软件的产生与发展;
2)了解Pro/E软件的建模原理及其特点;
3)熟悉基本用户界面、文件操作及操作技巧。
重点:操作界面的认识; 难点:操作界面的熟悉; 说明: 重点讲解操作界面相关内容,为后续草绘 操作做好铺垫。 其余内容只做概述,具体操作分解到后续 课程中针对性地讲解。 教学形式与手段: 采用多媒体课件、Pro/E 软件课堂教学; 老师课堂演示/学生课堂演示/上机实训相结合;
1.2.5 保存和备份 ①保存文件 : “文件”→“保存”
保存文件的名称
• •
②保存副本 : 选择“文件”→“保存副本”命令
可以在此 改变存盘 目录
在此更改 文件名

③ 备份文件 选择“文件”→“备份”命令
1.2.6 重命名
选择“文件”→“重命名”命令
1.3 操作技巧 1.3.1 鼠标操作
a. b. c. d.
基于特征的建模 参数化设计 单一数据库与全相关 父子关系
Pro/E 4.0核心设计思想
• 基于特征: “特征”是对具有相同属性的具体事物的抽象。 特征是Pro/E中最基本的概念。特征是指组成图形 的一组具有特定含义的图元,是设计者在一个设 计阶段完成的全部图元的总和。 1.特征分类: 实体特征:具有质量,体积等. 曲面特征:没有质量,厚度,体积等 基准特征:是指模型设计的基准点、基准轴、基准 曲线、基准平面以及基准坐标系等。 基准特征主要用来辅助三维模型的创建。
1.3.3 删除对象

删除对象的方法主要有三种:
(1)在绘图区点选要删除的对象,单击右键弹出

ProE5.0全套教程共358页

ProE5.0全套教程共358页

精选版课件ppt
29
操作步骤如下:
第1步,调用“退出”命令,系统弹出如图1-23所示“确认”对话框,提示用户 保存文件。
第2步,单击“是”按钮,则退出Pro/ENGINEER Wildfire 5.0。
图1-23 “确认”对话框
精选版课件ppt
30
第2章 二维草图的绘制
精选版课件ppt
31
本章将介绍的内容如下: (1)草绘工作界面 (3)圆的绘制 (5)矩形的绘制 (7)使用边界图元的绘制 (9) 矩形的绘制 (11) 草绘器诊断
1.2.5 绘图区
绘图区是界面中间的空白区域。在默认情况下,背景颜色是灰色,用户可以在该区域 绘制、编辑和显示模型。单击下拉菜单执行“视图”|“显示设置”|“系统颜色”命令, 弹出如图1-3所示“系统颜色”对话框,在该对话框中单击下拉菜单执行“布置”命令,选 择默认的背景颜色,如图1-4所示,再单击“确定“按钮,则绘图区背景颜色自动改变。
于AutoCAD中的相关命令。 (1) 缩小:缩小模型。 (2) 放大:窗口放大模型。 (3) 重新调整:相对屏幕重新调整模型,使其完全显示在绘图窗口。
精选版课件ppt
10
1.3.3 模型的定向
1.选择默认的视图
在建模过程中,有时还需要按常用视图显示模型。可以单击系统工具栏中 图标按钮,在其下拉列表中选择默认的视图,如图1-10所示,包括:标准方 向、缺省方向、后视图、俯视图、前视图(主视图)、左视图、右视图和仰 视图。
精选版课件ppt
2
1.2 Pro/ENGINEER Wildfire 5.0工作界面介绍
Pro/ENGINEER Wildfire 5.0工作界面主要由标题栏、菜单栏、导航栏、工具 栏、

pro.e基础教程(完整版)

pro.e基础教程(完整版)
无内部因素
轨迹 封闭截面
实例4创建零件如图
有内部因素
轨迹 开放截面
2.6 混合实体特征
按特定方式,将两个以上的等点截面的对 应点连接起来,所形成的实体特征。
混合实体特征的操作步骤 1. 调用混合工具 2. 选择属性 3. 草绘截面 (等点) 4. 切换再草绘截面(等点) 5. 确定
混合有三种方式
1.草绘平面的设置
草绘平面有3种选择: ⑴ 标准基准平面; 如:TOP、RIGHT、FRONT ⑵ 基础实体特征上的表面; ⑶ 新建一个基准平面;
创建其它特征的参照依据;
➢1. 隐藏不使用的基准特征 • 点击右边工具图标 可隐藏不使用的基准;
2. 创建基准特征的方法
点击右边工具图标 可创建基准特征;
2. 曲面特征
曲面特征无质量、无体积和厚度;
基本曲面的创建操作与实体特征操作是相同的;
3.基准特征
基准特征包括基准点、基准轴、基准曲线、 基 准面、坐标系等;
无质量、无体积和厚度; 用途:用于创建其它特征的参照;如设计参 照、 尺寸参照、放置参照等
2.1.2 三维造型的一般过程
三维造型的一般顺序: 二维草绘→基础特征→放置特征
草绘界面如下图
草绘菜单
草绘工具条
2)在零件模块调用草绘器
在实际操作中,草绘与建模交替操作完成,有已 下两种方法。
① 先进入草绘完成草绘,再启动零件模块生成实体; ② 直接进入零件模块,直接调用草绘器。
一般采用第二种方法,即 “文件”→ “新建”→ “零件” →命名→ “确定” 完成并退出草绘后即可生成实体模型。
7. 混合特征的属性 改变属性可获得不同的设计结果,它有两种:
⑴ “直的”/“光滑”两种选项,适合于所有混合; ⑵ “开放”/“闭合”两种选项,仅适合于旋转混合;

proe入门基础教程

proe入门基础教程

proe软件的应用领域
• Pro/Engineer被广泛应用于机械、汽车、航空、家电、玩 具等制造行业。设计师可以通过Pro/Engineer进行产品的 三维建模、装配分析、运动仿真、数控加工等操作,从而 提高设计效率,减少重复修改,缩短产品开发周期。同时 ,Pro/Engineer还支持与多种CAD软件的数据交换,可以 方便地与其他设计团队进行协同工作。
软件与其他软件的冲突问题
与其他CAD软件的冲突
尽量避免与其他CAD软件在同一台电脑上运行,以免产 生冲突。
与其他软件的兼容性问题
了解需要使用的其他软件是否与proe兼容,并按照兼容 性要求进行操作。
感谢您的观看
THANKS
03
proe三维建模基础
草绘基础
草绘模式介绍
进入草绘界面的方法,以及草绘界面上的 工具介绍。
图形编辑工具
介绍对已绘图形进行编辑的工具,如修剪 、延伸、镜像等。
绘制几何图形
介绍各种绘制几何图形的工具,包括直线 、圆、弧、矩形等。
约束与尺寸标注
介绍如何添加约束和标注尺寸,以确保草 绘的精确性。
特征建模基础
要点一
总结词
要点二
详细描述
在这个案例中,我们将学习到如何使用proe软件创建 产品装配模型。
首先,我们需要创建一个装配文件,并将各个零件导入 到装配文件中。然后,我们可以使用约束工具将各个零 件精确地定位在装配文件中。在这个过程中,我们还可 以使用动态模拟工具来检查各个零件之间的运动关系是 否正确。最后,我们可以使用渲染工具来增加产品的外 观效果,例如添加背景、光源等。
另存为
通过点击菜单栏中的“文件”->“另存为”或者使用快 捷键Ctrl+Shift+S来将当前文件另存为一个新的文件

ProE基础教程超全

ProE基础教程超全

2.1 二维草绘的基本知识 2.1.1 进入二维草绘环境的方法 在Pro/E中,二维草绘的环境称为“草绘器”,进入草绘环境有以下两种方式: (1)由“草绘”模块直接进入草绘环境。创建新文件时,在如图2-1所示的“新 建”对话框中的“类型”选项组内选择“草绘”,并在“名称”编辑框中输入文 件名称后,可直接进入草绘环境。在此环境下直接绘制二维草图,并以扩展名 为.sec保存文件。此类文件可以导入到零件模块的草绘环境中,作为实体造型的 二维截面;也可导入到工程图模块,作为二维平面图元。
图2-1 在“新建”对话框中选择“草绘”
(2)由“零件”模块进入草绘环境。创建新文件时,在“新建”对话框中的 “类型”选项组内选择“零件”,进入零件建模环境。在此环境下通过选择“基 准”工具栏中的草绘工具” 图标按钮,进入“草绘”环境,绘制二维截面,可 以供实体造型时选用。或是在创建某个三维特征命令中,系统提示“选取一个草 绘” 时,进入草绘环境,此时所绘制的二维截面属于所创建的特征。用户也可 以将零件模块的草绘环境下绘制的二维截面保存为副本,以扩展名为.sec保存为 单独的文件,以供创建其他特征时使用。 本章除第2.7节采用第二种方式外,其余均采用采用第一种方式,直接进入草绘 环境,绘制二维草图。
操作步骤如下:
第1步,调用“新建”命令,弹出如图1-14所示“新建”对话框。 第2步,在“类型”选项组中,选择相关的功能模块单选按钮,默认为“零件”
模块,子类型模块为“实体”。 第3步,在“名称“文本框中输入文件名。 第4步,取消选中“使用缺省模板”复选框。单击“确定“按钮,弹出如图1-15
所示”新文件选项“对话框。 第5步,在下拉列表中选择mmns_part_solid,单击“确定“按钮。
模型树
文件夹浏览器 收藏夹

ProE4.0基础教程 完整版

ProE4.0基础教程 完整版

Pro/ENGINEER Wildfire 4.0的新增功能




5. Mathcad-Pro/ENGINEER综合化改进 Pro/ENGINEER Wildfire 4.0增加了与Mathcad的兼容性,并做 出了其它改进。 6. 改进ProductView接口 Pro/ENGINEER Wildfire 4.0改进了ProductView接口,现在支 持ProductView数据输入作为确切的几何表示法。 7. AutoCAD DXF和DWG改进 Pro/ENGINEER Wildfire 4.0针对AutoCAD接口升级,升级后 支持AutoCAD 2005和AutoCAD 2006格式。 8. 3D PDF输出 Pro/ENGINEER Wildfire 4.0增加了3D PDF输出功能,为设计 者后期编辑工作提供了便利。

参数化设计: Pro/ENGINEER引入了参数化设计思想, 创建模型以尺寸数值为设计依据。设计者可以 在绘图时暂时舍弃大多数繁琐的设计限制,只 需抓住图形的某些典型特征绘出图形,然后通 过向图形添加适当的约束条件规范其形状,最 后修改图形的尺寸数值,经过再生后即可获得 理想的图形,这就是重要的“尺寸驱动”理论。
Pro/ENGINEER的发展历程
2006年6月10日,PTC推出了Wildfire版, 全面改进了软件的用户界面,对各设计模块重 新进行功能组合,进一步完善了部分设计功能, 使软件的界面更友好,使用更方便,设计能力 更强大。两年后PTC推出Pro/ENGINEER Wildfire 2.0,2006年4月3号,Pro/ENGINEER Wildfire 3.0正式推出。2007年7月, Pro/ENGINEER Wildfire 4.0面世。

ProE4.0教程全套共366页

ProE4.0教程全套共366页

2.1 二维草绘的基本知识 2.1.1 进入二维草绘环境的方法 在Pro/E中,二维草绘的环境称为“草绘器”,进入草绘环境有以下两种方式: (1)由“草绘”模块直接进入草绘环境。创建新文件时,在如图2-1所示的“新 建”对话框中的“类型”选项组内选择“草绘”,并在“名称”编辑框中输入文 件名称后,可直接进入草绘环境。在此环境下直接绘制二维草图,并以扩展名 为.sec保存文件。此类文件可以导入到零件模块的草绘环境中,作为实体造型的 二维截面;也可导入到工程图模块,作为二维平面图元。
Pro/ENGINEER Wildfire 4.0工作界面主要由标题栏、菜单栏、导航栏、工具 栏、 绘图区、信息栏和过滤器等组成。
信息栏
标题栏
菜单栏
工具栏
导航栏
绘图区
过滤器
图1-1 Pro/ENGINEER Wildfire 4.0工作界面
1.2.1 标题栏 标题栏位于主界面的顶部,用于显示当前正在运行的Pro/ENGINEER Wildfire 4.0应用程序名称和打开的文件名等信息。 1.2.2 菜单栏 菜单栏位于标题栏的下方默认共有10个菜单项,包括“文件”、“编辑”、 “视图”、“插入”、“分析”、“信息”、“应用程序”、“工具”、“窗口 ”和“帮助”等。单击菜单项将打开对应的下拉菜单,下拉菜单对应 Pro/ENGINEER的操作命令。但调用不同的模块,菜单栏的内容会有所不同。 1.2.3 工具栏 工具栏是Pro/ENGINEER为用户提供的又一种调用命令的方式。单击工具栏图标 按钮,即可执行该图标按钮对应的Pro/ENGINEER命令。位于绘图区顶部的为系统 工具栏,位于绘图区右侧的为特征工具栏。
图1-22 “拭除未显示的”对话框
1.4.7 设置工作目录 “设置工作目录”命令可以直接按设置好的路径,在指定的目录中打开和保存文 件。 调用命令的方式如下: 菜单: 执行“文件”|“设置工作目录”命令。

proe入门基础教程(完整版)讲述

proe入门基础教程(完整版)讲述

1. 创建灯座
草绘截面
分析: 可用拉伸 实体特征完成
拉伸(增材料)
拉伸深度 100;
2. 挖切实体
分析: 在灯座上挖 切一个槽,该槽 开口大,底部小, 应该用平行混合 (切口)创建。
截面1
切割深度: 5
截面2
3. 创建灯罩
灯罩为旋 转体,可用旋转 特征完成; 灯罩为薄壳, 用工具 完成较快 捷。
草 绘 曲 线
旋 转
4. 创建灯杆
分析:灯杆用扫 描特征创建
草绘轨迹线
画扫描截面
2.7 高级实体特征
• PRO/E Wildfire 2.0 还提供了多种高级 实体特征的创建方法; 这些方法是将拉伸、旋转、扫描、混合 4种基 本造型方法综合起来做为一个特征来使用,它可 创建具有特定几何形状的零件;
圆角/椭圆角
样条曲线
点/坐标系
创建文本
3)图元的编辑
1. 选择几何图元 2. 拷贝图元 3. 镜像图元 4. 移动图元 5. 缩放和旋转几何图元 6. 裁剪图元
4) 尺寸标注
pro/e有自动标注尺寸功能 • 弱尺寸:自动标注的尺寸 • 强尺寸:用户标注的尺寸 • 弱尺寸可以被强尺寸代替 • 修改尺寸时,图元将随尺寸变化而变化 创建尺寸标注的方法--点击
1. 实体必须是封闭截面 2. 薄板可以是开放截面 3. 截面不能超过旋转中心 2.4.2 旋转实体特征实例
注意处:
实例1
创建如 图实体
草绘截面与绘制旋转轴线
旋 转 中 心 线
选取旋转按钮/确定即完成
实例2创建如图实体
2-1 创建底板 草绘→拉伸
2-2 草绘(样条线)→旋转
用草绘加厚工 具形成薄壁
2.6.6一般混合实体实例

pro.e基础教程(完整版)

pro.e基础教程(完整版)
草绘界面如下图
草绘菜单
草绘工具条
2)在零件模块调用草绘器
在实际操作中,草绘与建模交替操作完成,有已 下两种方法。
① 先进入草绘完成草绘,再启动零件模块生成实体; ② 直接进入零件模块,直接调用草绘器。
一般采用第二种方法,即 “文件”→ “新建”→ “零件” →命名→ “确定” 完成并退出草绘后即可生成实体模型。
1.草绘平面的设置
草绘平面有3种选择: ⑴ 标准基准平面; 如:TOP、RIGHT、FRONT ⑵ 基础实体特征上的表面; ⑶ 新建一个基准平面;
创建其它特征的参照依据;
➢1. 隐藏不使用的基准特征 • 点击右边工具图标 可隐藏不使用的基准;
2. 创建基准特征的方法
点击右边工具图标 可创建基准特征;
第2截面
第3截面
给出坐标
实例2创建零件如图
截面1
截面2
混合点
两个 旋转 角为
90°
截面3
2.6.5 一般混合实体特征的操作步骤
一般混合特征具有更大设计灵活性,用于创 建形状更加复杂的混合特征 ;
• 1. 调用方法: • “插入”→“混合”→“伸出项”
2. 操作步骤: • ⑴ 调用混合工具 • ⑵ 设置属性 • ⑶ 绘制多个等点截面; • ⑷ 确定
1. 创建灯座
分析: 可用拉伸
实体特征完成 拉伸深度
100;
草绘截面 拉伸(增材料)
2. 挖切实体
分析:
在灯座上挖 切一个槽,该槽 开口大,底部小, 应该用平行混合 (切口)创建。
截面1
切割深度: 5 截面2
3. 创建灯罩
灯罩为旋 转体,可用旋转 特征完成;
灯罩为薄壳, 用工具
完成较快 捷。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2、工程图尺寸加公差 @++0.1@#@--0.1@# 亦可以 ALT 键+0177→“±”
3、选取环曲面(Loop Surf) 1.首先选取主曲面; 2.按下 shift 键,不要放开; 3.将鼠标移动至主曲面的边界上,此时鼠标右下方弹出“边:***”字样; 4.点击鼠标左键确认,放开 shift 键,OK! 相切链的选取(Tangent) 1.首先选取一段棱边; 2.按下 shift 键,不要放开; 3.将鼠标移动至与所选棱边相切的任一棱边上,此时鼠标右下方弹出“相切”字样;
ProE 工程制图 1.教学内容: a.图框制作及选定 b.视图选取 c.制作工程图(标注、详图、剖视图、制表) 2.教学目的:能够完全脱离 CAD 制作标准工程图
1、更换启动画面 教你换个起动画面,让你每天都有一个好心情: 打开 PROE 的安装目录:例 D:\Program Files\proeWildfire 2.0\text\resource RESORCE 里面的一个图片换了就可以了
1>在需要倒角的边上创建倒角参考终止点; 2>用做变倒角的方法,先做好变倒角,不要点"完成" ; 3>击活"switch to transition" 4>单击"Transitions" 5>在已生成的成灰色的倒角上选取不需要的那部分倒角 6>在"Default (stop case 3 )"下拉菜单中选取"stop at reference" 7>在"stop references"选项栏中选取你创建的倒角终止点.结果如下图所示:
21、零件的精度 在 Pro/ENGINEER 里可以使用 Accuracy 命令来修改零件或组件的精度。零件的精 度是一个与零件大小的相对值,有效值范围为 0.01 到 0.0001,缺省值是 0.0012。 注意当你提高零件精度(减少相对精度的数值)后,零件在生的时间也会加长。 你可以修改配置文件选项 “accuracy_lower_bound”来修改相对精度值的下限,有效 的下限值为 1.0000e-6 ~ 1.0000e-4。 零件精度值要小于零件上的最短边与包容零件的长方体的最长边的比值。除非有必 要,一般情况下使用缺省的精度设置即可。 在以下情况下,你可能需要改变零件的精度:
8、删除 trail 文件 config 文件中,加一句 trail_dir f:\temp /* 指定 trail 文件存放目录,PRO/E 每启动一次就会自动生成一个 trail 文件,可以指定 trail 生成目录定期删除也可以在 PRO/E 启动时删除,即每次启动 PRO/E 时自动删除 以前生成的 trail 文件,只保留最近一次生成的 trail,这是 PROE 非正常退出时要用来恢 复模型的文件
Ø 为制造和模具设计准备设计模型。 Ø 要使导入的几何(Geometry)和目标零件相适合。 你可以通过以下两个办法来使一组零件的精度相适合:
Ø 给它们设置相同的绝对精度。 Ø 以其中一个零件(通常是最小的零件)为准,将它的绝对精度值赋予其他所有零 件。 你可以通过 ACCURACY 菜单来设置零件的绝对精度(或叫分辨率)。若系统配置文 件选项“enable_absolute_accuracy”已经设置为“yes”,则系统出现以下选项: Ø Relative--设置相对精度 Ø Absolute--设置绝对精度 缺省的情况下系统采用相对精度。用系统配置文件选项“default_abs_accuracy”可设 置系统缺省的绝对精度值。绝对精度值将持续有效,直到你下次修改它的值为止。 修改绝对精度值时,可使用 Select Part 选项从当前 Session 里选择零件,使当前零 件使用该零件的绝对精度值
31、PRO/e 工程图转 AUTO-CAD 的技巧 PRO/E 毕竟是国外的软件,和国内的一些标准有很大的不同,eg:工程图的线宽都一样, 图层分得也不是很清楚,等等 要 想 解 决 这 些 问 题 , 你 只 需 将 config.pro 中 的 intf_out_layer 的 值 设 为 part_layer 就好啦! 工程图转成 DXF 格式后,在 CAD 中你就可以随意编辑线宽啦!
22、工程图的小技巧: 有时我们会在工程图中加入一些自己画的 2d 项目。或者随图说明的文字,可是 当视图移动时,这些家伙不会跟着移动。我们可以通过 TOOL-》DRAFT VIEW 来使 2D 项目和视图关联一起移动。
TOOL 里的 GROUP 有时也挺好用的,和 AUTOCAD 里差不多.
23、pro/e 怎么解决绝对精度冲突问题 在 Pro/e 裡可以使用 Accuracy 命令來修改零件的精度。 在 Config.pro 內增加一參數” Enable_absolute_accuracy yes ” 系統會出現以下選項: Relative(相對精度)
绝对精度和相对精度 绝对精度使 Pro/ENGINEER 可以辨认的最小尺寸(使用当前的系统单位)。 要使绝对精度功能可用,可将系统配置文件选项“enable_absolute_accuracy”设置为 “yes”。绝对精度功能可使不同尺寸的零件或不同精度设置的零件(例如从其他系统 导入的零件)可以良好地配合在一起。 在 17.0 版之前,所有的零件都采用相对精度,因此当你从另一个不同大小的零件复 制或融合几何的时候,你需要使用不同的绝对精度工作。 通常情况下,对于大多数零件你应该继续使用相对精度。在以下情况下才需要考虑使 用绝对精度: Ø 在某些操作,例如 Merge 和 Cutout 等,这些操作从其他零件复制了几何模型。
Absolute(絕對精度) 相對精度則為容許公差值與工件尺寸之比值 如 0.1/100=0.001
絕對機度係指公差值(Tolerance) 如 100±0.1mm 中之公差值±0.1mm 即為絕對精度
在 Pro/e 裡的相對精度 Relative Accuracy 內訂值為 0.0012,其範圍பைடு நூலகம் 0.01 到 0.0001
Ø 在一个很大的零件上添加一个非常小的特征。 Ø 用两个零件使用相交法(融合或切割)来生成新零件时。两个源零件要兼容,它 们就必须具有相同的绝对精度。要使用相同的绝对精度,可以估计两个零件的尺寸并 分别乘于各自的相对精度值,如果结果不一样,可以改变零件的相对精度值直到结果 相同为止。 例如,小零件的尺寸是 100,相对精度值是 0.01,乘积(绝对精度)就是 1;大零件 的尺寸是 1000,相对精度值也是 0.01,乘积(绝对精度)就是 10,要使两个零件的 绝对精度值相同,可将大零件的相对精度值该为 0.001。 修改零件的相对精度可选择 Setup > Accuracy。修改精度值后整个零件将自动再生。
13、打开 PRO/E 中三维标注:
14、草绘中如何标注曲线与直线得夹角? 依次点选曲线,交点,直线,然后按中键就可以了,这是基本操作. 15、工程图里平方的标注有方法: 1:25 的平方 写成 {0:25}{1:@+2@#}或者{0:25}@+2 可以! 16、proe 的窗口怎么改大小? 配置文件加入 visible_message_lines 1 就 OK 了. 17、工程图里的超级技巧: 在国标里,工程图规定是剖视图剖到骨位、筋位作不剖处理, 可是在 PROE 工程图里,剖视图总是会将所有剖到的地方都显示 出来。这样就不可避免剖到骨位,PROE 也没有提供这样一个命令,剖到筋不显示。 18、有经常存盘习惯的朋友,会不会在没有对零件做任何变动的情况下存盘而多产生 不必要的版本。可以在 config.pro 里加上 save_objects changed_and_updated。这样 系统就会提示你因为没有改变,文件尚未存盘。
6、裝配模式下的小技巧,可能大家还不知道: 在裝配一個工件時,剛調進來時工件可能位置不好, 可以按 CTRL+AlT+鼠標右鍵-----平移; 可以按 CTRL+AlT+鼠標中鍵-----旋轉; 可以按 CTRL+AlT+鼠標左鍵-----平移其它已裝配好的工件 7、你是不是很烦野火中灰灰的界面,而怀念 2001 的界面。 只要在 CONFIG 中加入 use_pre_wildfire_color_scheme YES
11、出工程图的时候消引圆的过渡线: tan_edge_display_for_new_views no_disp_tan
12、野火 2.0 怎么每次转出 CAD 图形时,那模型颜色和剖面颜色都变成白色,如何使它 转出图纸时默认为PERO2.0里面的颜色? DXf_exprot.pro file map_layer dxf_Dimension _Dim map_layer dxf_Axis _Axis map_layer dxf_hatching _Haych map_layer dxf_Text _Text map_layer dxf_Table _Table map_layer dxf_Format _Format map_layer dxf_Continuons_line _Solidine map_colar GEOMETRY_COLOR 3 加到 config 文件里
9、"如何把 autocad 的 2d 图完好地输入到 proe 里": 在 CAD 里将 DWG 文件转换成 DXF 文件,然后在 PROE 里直接打开 DXF 文件,应 该就可以了,最好是设定好原点,在 PROE 里打开以后将线条颜色改一下,注意单 位(转出以后应该是英制).
10 、 在 野 火 工 程 图 中 , 标 注 时 如 何 将 豆 号 改 为 点 号 ? decimal_marker COMMA_FOR_METRIC_DUAL
4.点击鼠标左键确认,放开 shift 键,OK Copy 面时如果碎面太多,可以用 Boundary 选法:先选一个种子面再按 shift+鼠标 左键选边界
相关文档
最新文档
