火灾自动报警系统可燃气体探测报警系统(标准版)
国家标准GB50116—2013《火灾自动报警系统设计规范》发布
ｄ． 细 化 了 消 防 联 动 控 制 的 工 程 设 计 要 求 ．使 规 范 更 具 有 可 操 作 性 。
《火 规 》 的 制 定 是 为 了 预 防 和 减 少 火 灾 危 害 ，保 护 人 身 和 财 产 安 全 ．一 直 以来 就 是 指 导 广 大 电气 设 计 人 员 设 计 火 灾 自动 报 警 系 统 的 重 要 标 准 。 在 后 续 的 《火 规 》 宣 贯 工 作 中 ，本 社 将 全 力 密 切 配 合 《火 规 》 编 制 组 的 工 作 ，为 广 大 电 气 从 业 人 员 正 确 理 解 并 贯 彻 执 行 新 《火 规 》 提 供 专 业 的支 撑 和 服 务 。
新 《火 规 》 在 维 持 原 规 范 基 本 框 架 、保 留 合 理 内 容 的 基 础 上 作 了 必 要 的 补 充 和 修 改 ． 主 要 体 现 在 以 下 ４个 方 面 ：
ａ． 补 充 了 有 关 线 型 火 灾 探 测 器 、吸 气 式 感 烟 火 灾 探 测 器 、可 燃 气 体 探 测 器 、 区 域 显 示 器 、消 防 应 急 广 播 、气 体 灭 火 控 制 器 、消 防 控 制 室 图 形 显 示 装 置 、消 防 专 用 电 话 、
ቤተ መጻሕፍቲ ባይዱ５ 结 论
光纤到户工程建设 中，电信业务经营者和住宅建 设 方 有 明确 的责 任 分 工 ．用 户 光 缆 的传 输 指 标 验 收报 告 是 重 要 的 工 程 交 接 文 件 ，对 日后 宽 带 业 务 开 通 、系 统 运 行 维 护 都 具 有 重 要 意 义 。正 确 选 择 测 试 仪 表 与测 试 方 法 ， 快 速 准 确 地 获 得 相 关 数 据 ， 有 利 于 工 程 施 工 、验 收 和 交 接 工 作 的顺 利 进 行 。
火灾自动报警系统可燃气体探测报警系统(新版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改火灾自动报警系统可燃气体探测报警系统(新版)Safety management is an important part of production management. Safety and production are inthe implementation process火灾自动报警系统可燃气体探测报警系统(新版)可燃气体探测报警系统由可燃气体报警控制器、可燃气体探测器组成，能够在保护区域内泄露可燃气体的浓度低于爆炸下限的条件下提前报警，从而预防由于可燃气体泄漏引发的火灾和爆炸事故的发生。
一、系统分类及适用场所根据产品探测气体类型的不同以及使用场所的不同，对可燃气体探测报警系统进行了具体的分类。
1.可燃气体探测器分类现有可燃气体探测器主要有7个品种，即：测量范围为0～100%LEL的点型可燃气体探测器；测量范围为0～100%LEL的独立式可燃气体探测器；测量范围为0～100%LEL的便携式可燃气体探测器；测量人工煤气的点型可燃气体探测器；测量人工煤气的独立式可燃气体探测器；测量人工煤气的便携式可燃气体探测器；线型可燃气体探测器。
上述7种可燃气体探测器可按不同特征进行分类。
（1）按防爆要求分类：①防爆型可燃气体探测器；②非防爆型可燃气体探测器。
（2）按使用方式分类：①固定式可燃气体探测器；②便携式可燃气体探测器。
（3）按探测可燃气体的分布特点分类：①点型可燃气体探测器；②线型可燃气体探测器。
（4）按探测气体特征分类：①探测爆炸气体的可燃气体探测器；②探测有毒气体的可燃气体探测器。
2.可燃气体报警控制器分类可燃气体报警控制器按系统连线方式分类为：（1）多线制可燃气体报警控制器：即采用多线制方式与可燃气体报警控制器连接。
《火灾自动报警系统设计规范》GB 50116-2013
前言本规范是根据原建设部《关于印发<2006年工程建设标准规范制订、修订计划(第一批)>的通知》(建标[2006]77号)的要求，由公安部沈阳消防研究所会同有关单位对原国家标准《火灾自动报警系统设计规范》GB 50116-98进行全面修订的基础上编制而成。
本规范在修订过程中，修订组遵循国家有关法律、法规和技术标准，进行了广泛深入的调查研究，认真总结了火灾事故教训和我国火灾自动报警系统工程的实践经验，参考了国内外相关标准规范，吸取了先进的科研成果，广泛征求了设计、监理、施工、产品制造、消防监督等各有关单位的意见，最后经审查定稿。
本规范共分12章和7个附录。
主要内容包括：总则、术语、基本规定、消防联动控制设计、火灾探测器的选择、系统设备的设置、住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统、系统供电、布线、典型场所的火灾自动报警系统等。
本次规范修订是一次全面修订。
在维持原规范基本框架、保留合理内容的基础上作了必要的补充和修改，主要体现在以下四个方面：1.补充了有关线型火灾探测器、吸气式感烟火灾探测器、可燃气体探测器、区域显示器、消防应急广播、气体灭火控制器、消防控制室图形显示装置、消防专用电话、火灾警报装置，以及模块等设备或部件的工程设计要求，使规范内容更加全面，更加符合实际需要。
2.增加了电气火灾监控系统、住宅建筑火灾报警系统、可燃气体探测报警系统的工程设计要求。
3.增加了道路隧道、油罐区、电缆隧道等典型场所使用的火灾自动报警系统的工程设计要求。
4.细化了消防联动控制的工程设计要求，使规范更具有可操作性。
本规范中以黑体字标志的条文为强制性条文，必须严格执行。
本规范由住房城乡建设部负责管理和对强制性条文的解释，由公安部消防局负责日常管理工作，由公安部沈阳消防研究所负责具体技术内容的解释。
在本规范执行过程中，希望各单位结合工程实践认真总结经验，注意积累资料，随时将有关意见和建议反馈给公安部沈阳消防研究所(地址：辽宁省沈阳市皇姑区文大路218-20号甲，邮政编码：110034)，以供今后修订时参考。
火灾自动报警系统设计规范GB50116-2013
笔者对GB50116-2013《火灾自动报警系统设计规范》与GB50116-98《火灾自动报警系统设计规范》的区别做了整理，列出了新规范在以往的基础上新增的内容，以方便大家对GB50116-2013与GB50116-98之间做出清晰区分。
一、目录1、增加住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统相关设计规定。
2、增加道路隧道、油罐区、电缆隧道以及高度大于12米的空间场所火灾自动报警系统相关设计规定。
3、取消第3章系统保护对象分级及火灾探测器设置部位。
4、将原第4章（报警区域和探测区域的划分）、第5章（系统设计）与第6章（消防控制室和消防联动控制）内容合并为新的第3章（系统设计）。
5、增加区域显示器、模块、图形显示装置、火灾报警传输设备或用户信息传输装置等设备设置规定。
二、术语不再引入区域报警系统、集中报警系统、控制中心报警系统的定义；增加火灾自动报警系统、联动控制信号、联动反馈信号、联动触发信号的定义。
三、基本规定①3.1一般规定1、增加火灾自动报警系统使用场所规定：3.1.1火灾自动报警系统可用于人员居住和经常有人滞留的场所、存放重要物资或燃烧后产生严重污染需要及时报警的场所。
2、增加系统中各类设备之间接口通讯协议的强制性规定：3.1.4系统中各类设备之间的接口和通讯协议的兼容性应满足国家有关标准的要求。
3、增加火灾报警控制器地址总数、单回路设备总数、回路设备余量；模块总数、联动回路中设备总数、联动回路设备余量的详细规定。
4、增加隔离器设计相关规定。
5、规定超过100米的建筑中跨避难层应设置独立的火灾报警控制器。
6、规定水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式。
7、规定地铁列车上设置的火灾自动报警系统，应能通过无线网络等方式将列车上发生火灾的部位信息传输给消防控制室。
②3.2系统形式的选择和设计要求1、系统形式的选择改为按照报警和联动要求进行选择，原规定中按照系统对象保护等级进行选择（特级、一级、二级）。
火灾自动报警系统设计规范标准GB50116
笔者对GB50116-2013《火灾自动报警系统设计规范》与GB50116-98《火灾自动报警系统设计规范》的区别做了整理，列出了新规范在以往的基础上新增的内容，以方便大家对GB50116-2013 与GB50116-98 之间做出清晰区分。
一、目录1、增加住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统相关设计规定。
2、增加道路隧道、油罐区、电缆隧道以及高度大于12米的空间场所火灾自动报警系统相关设计规定。
3、取消第3章系统保护对象分级及火灾探测器设置部位。
4、将原第4章（报警区域和探测区域的划分）、第5章（系统设计）与第6章（消防控制室和消防联动控制）内容合并为新的第3章（系统设计）。
5、增加区域显示器、模块、图形显示装置、火灾报警传输设备或用户信息传输装置等设备设置规定。
二、术语不再引入区域报警系统、集中报警系统、控制中心报警系统的定义；增加火灾自动报警系统、联动控制信号、联动反馈信号、联动触发信号的定义。
三、基本规定①3.1 一般规定1、增加火灾自动报警系统使用场所规定：3.1.1火灾自动报警系统可用于人员居住和经常有人滞留的场所、存放重要物资或燃烧后产生严重污染需要及时报警的场所。
2、增加系统中各类设备之间接口通讯协议的强制性规定： 3.1.4系统中各类设备之间的接口和通讯协议的兼容性应满足国家有关标准的要求。
3、增加火灾报警控制器地址总数、单回路设备总数、回路设备余量；模块总数、联动回路中设备总数、联动回路设备余量的详细规定。
4、增加隔离器设计相关规定。
5、规定超过100米的建筑中跨避难层应设置独立的火灾报警控制器。
6、规定水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式。
7、规定地铁列车上设置的火灾自动报警系统，应能通过无线网络等方式将列车上发生火灾的部位信息传输给消防控制室。
②3.2系统形式的选择和设计要求1、系统形式的选择改为按照报警和联动要求进行选择，原规定中按照系统对象保护等级进行选择（特级、一级、二级）。

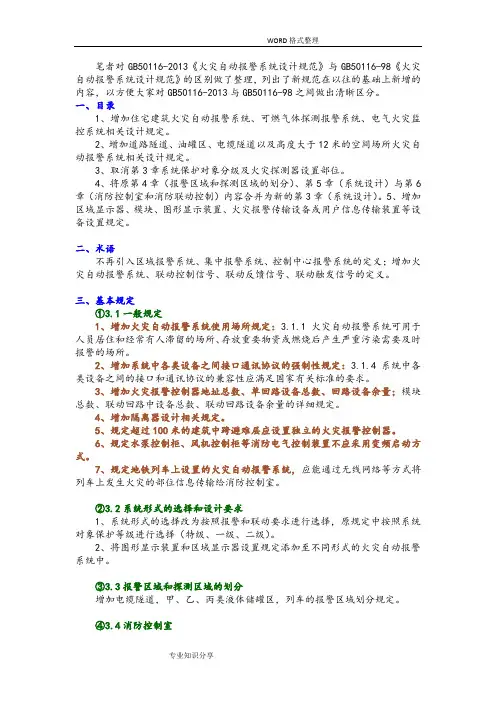

火灾自动报警系统设计规范设计GB50116_
笔者对GB50116-2013《火灾自动报警系统设计规范》与GB50116-98《火灾自动报警系统设计规范》的区别做了整理，列出了新规范在以往的基础上新增的内容，以方便大家对GB50116-2013与GB50116-98之间做出清晰区分。
一、目录1、增加住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统相关设计规定。
2、增加道路隧道、油罐区、电缆隧道以及高度大于12米的空间场所火灾自动报警系统相关设计规定。
3、取消第3章系统保护对象分级及火灾探测器设置部位。
4、将原第4章（报警区域和探测区域的划分）、第5章（系统设计）与第6章（消防控制室和消防联动控制）内容合并为新的第3章（系统设计）。
5、增加区域显示器、模块、图形显示装置、火灾报警传输设备或用户信息传输装置等设备设置规定。
二、术语不再引入区域报警系统、集中报警系统、控制中心报警系统的定义；增加火灾自动报警系统、联动控制信号、联动反馈信号、联动触发信号的定义。
三、基本规定①3.1一般规定1、增加火灾自动报警系统使用场所规定：3.1.1火灾自动报警系统可用于人员居住和经常有人滞留的场所、存放重要物资或燃烧后产生严重污染需要及时报警的场所。
2、增加系统中各类设备之间接口通讯协议的强制性规定：3.1.4系统中各类设备之间的接口和通讯协议的兼容性应满足国家有关标准的要求。
3、增加火灾报警控制器地址总数、单回路设备总数、回路设备余量；模块总数、联动回路中设备总数、联动回路设备余量的详细规定。
4、增加隔离器设计相关规定。
5、规定超过100米的建筑中跨避难层应设置独立的火灾报警控制器。
6、规定水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式。
7、规定地铁列车上设置的火灾自动报警系统，应能通过无线网络等方式将列车上发生火灾的部位信息传输给消防控制室。
②3.2系统形式的选择和设计要求1、系统形式的选择改为按照报警和联动要求进行选择，原规定中按照系统对象保护等级进行选择（特级、一级、二级）。
火灾自动报警系统设计规范标准GB50116
笔者对GB50116-2013《火灾自动报警系统设计规范》与GB50116-98《火灾自动报警系统设计规范》的区别做了整理，列出了新规范在以往的基础上新增的内容，以方便大家对GB50116-2013与GB50116-98之间做出清晰区分。
一、目录1、增加住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统相关设计规定。
2、增加道路隧道、油罐区、电缆隧道以及高度大于12米的空间场所火灾自动报警系统相关设计规定。
3、取消第3章系统保护对象分级及火灾探测器设置部位。
4、将原第4章（报警区域和探测区域的划分）、第5章（系统设计）与第6章（消防控制室和消防联动控制）内容合并为新的第3章（系统设计）。
5、增加区域显示器、模块、图形显示装置、火灾报警传输设备或用户信息传输装置等设备设置规定。
二、术语不再引入区域报警系统、集中报警系统、控制中心报警系统的定义；增加火灾自动报警系统、联动控制信号、联动反馈信号、联动触发信号的定义。
三、基本规定①3.1一般规定1、增加火灾自动报警系统使用场所规定：3.1.1火灾自动报警系统可用于人员居住和经常有人滞留的场所、存放重要物资或燃烧后产生严重污染需要及时报警的场所。
2、增加系统中各类设备之间接口通讯协议的强制性规定：3.1.4系统中各类设备之间的接口和通讯协议的兼容性应满足国家有关标准的要求。
3、增加火灾报警控制器地址总数、单回路设备总数、回路设备余量；模块总数、联动回路中设备总数、联动回路设备余量的详细规定。
4、增加隔离器设计相关规定。
5、规定超过100米的建筑中跨避难层应设置独立的火灾报警控制器。
6、规定水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式。
7、规定地铁列车上设置的火灾自动报警系统，应能通过无线网络等方式将列车上发生火灾的部位信息传输给消防控制室。
②3.2系统形式的选择和设计要求1、系统形式的选择改为按照报警和联动要求进行选择，原规定中按照系统对象保护等级进行选择（特级、一级、二级）。
可燃气体报警器标准
可燃气体报警器标准
可燃气体报警器是一种用于检测并报警可燃气体浓度超过设定阈值的设备，其
标准化是确保设备质量和性能的重要途径。
下面将介绍可燃气体报警器的标准内容。
首先，可燃气体报警器的标准应包括设备的基本要求，例如灵敏度、响应时间、误报率等。
这些要求是保证报警器能够准确、快速地响应可燃气体浓度异常的重要指标，也是保障用户生命财产安全的基础。
其次，标准应包括对可燃气体报警器的性能测试方法和要求。
这些测试方法和
要求是保证报警器在各种环境条件下都能可靠工作的关键，如温度、湿度、振动等环境因素都可能影响报警器的性能，因此需要在标准中对这些因素进行详细规定。
另外，标准还应包括对可燃气体报警器的安装、维护和保养的要求。
正确的安
装和定期的维护保养对于报警器的正常工作至关重要，标准应明确规定安装位置、安装方法、维护周期等内容，以确保报警器能够长期稳定地工作。
此外，标准还应包括对可燃气体报警器的标识和说明的要求。
清晰明了的标识
和说明对于用户正确使用和维护报警器至关重要，标准应规定标识和说明的内容、形式、位置等，以确保用户能够正确理解和操作报警器。
最后，标准还应包括对可燃气体报警器的质量控制和质量保证的要求。
生产企
业应建立健全的质量管理体系，确保生产的报警器符合标准要求，从而保证产品质量稳定可靠。
综上所述，可燃气体报警器的标准内容涵盖了设备的基本要求、性能测试方法
和要求、安装维护保养要求、标识和说明要求以及质量控制和质量保证要求。
这些内容的制定和执行，对于保障可燃气体报警器的质量和性能，保障用户的生命财产安全具有重要意义。
火灾自动报警系统设计规范GB
笔者对GB50116-2013《火灾自动报警系统设计规范》与GB50116-98《火灾自动报警系统设计规范》的区别做了整理，列出了新规范在以往的基础上新增的内容，以方便大家对G B50116-2013与G B50116-98之间做出清晰区分。
一、目录1、增加住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统相关设计规定。
2、增加道路隧道、油罐区、电缆隧道以及高度大于12米的空间场所火灾自动报警系统相关设计规定。
3、取消第3章系统保护对象分级及火灾探测器设置部位。
4、将原第4章（报警区域和探测区域的划分）、第5章（系统设计）与第6章（消防控制室和消防联动控制）内容合并为新的第3章（系统设计）。
5、增加区域显示器、模块、图形显示装置、火灾报警传输设备或用户信息传输装置等设备设置规定。
二、术语不再引入区域报警系统、集中报警系统、控制中心报警系统的定义；增加火灾自动报警系统、联动控制信号、联动反馈信号、联动触发信号的定义。
三、基本规定①3.1一般规定1、增加火灾自动报警系统使用场所规定：2、增加系统中各类设备之间接口通讯协议的强制性规定：3、增加火灾报警控制器地址总数、单回路设备总数、回路设备余量；模块总数、联动回路中设备总数、联动回路设备余量的详细规定。
4、增加隔离器设计相关规定。
5、规定超过100米的建筑中跨避难层应设置独立的火灾报警控制器。
6、规定水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式。
7、规定地铁列车上设置的火灾自动报警系统，应能通过无线网络等方式将列车上发生火灾的部位信息传输给消防控制室。
②3.2系统形式的选择和设计要求1、系统形式的选择改为按照报警和联动要求进行选择，原规定中按照系统对象保护等级进行选择（特级、一级、二级）。
2、将图形显示装置和区域显示器设置规定添加至不同形式的火灾自动报警系统中。
③3.3报警区域和探测区域的划分增加电缆隧道，甲、乙、丙类液体储罐区，列车的报警区域划分规定。
可燃气体报警器 标准
可燃气体报警器标准可燃气体报警器是一种用于监测空气中可燃气体浓度的安全设备，一旦检测到可燃气体浓度超出安全范围，就会发出警报，提醒人们及时采取措施，以防止火灾或爆炸的发生。
在我们日常生活和工作中，可燃气体报警器的应用越来越广泛，因此，对其标准的了解和遵守显得尤为重要。
首先，可燃气体报警器的标准主要包括以下几个方面：1. 报警器的灵敏度标准，报警器应具有良好的灵敏度，能够及时准确地检测到空气中可燃气体的浓度变化，并在达到预设阈值时能够及时响应发出警报。
2. 报警器的稳定性标准，报警器在长时间使用过程中应保持稳定可靠的性能，不受外界环境因素的影响，如温度、湿度等。
3. 报警器的可靠性标准，报警器应具有较高的可靠性，能够在各种复杂环境下正常工作，并且能够长时间保持良好的性能。
4. 报警器的响应速度标准，报警器在检测到可燃气体浓度超出安全范围时，应具有较快的响应速度，以便及时采取相应的措施。
其次，对于使用可燃气体报警器的单位和个人来说，遵守相关的标准显得尤为重要。
首先，应选择符合国家标准的可燃气体报警器产品，确保产品的质量和性能符合要求。
其次，在安装和使用报警器时，应严格按照产品说明书和相关标准进行操作，确保报警器能够正常工作。
同时，定期对报警器进行检测和维护，保证其性能稳定可靠。
最后，在发生报警时，应及时采取有效的措施，如通风、停止使用可燃气体设备等，确保人员和财产的安全。
总之，可燃气体报警器的标准对于保障人们的生命财产安全具有重要意义。
作为使用者，我们应该加强对相关标准的了解和遵守，确保报警器的性能和作用得到有效发挥。
同时，生产厂家也应该严格遵守相关标准，生产出质量可靠的产品，为社会公众提供更加可靠的安全保障设备。
希望通过大家的共同努力，可燃气体报警器的标准得到更好的执行和推广，为社会的安全和稳定作出更大的贡献。
GB50116-火灾自动报警系统设计规范
消 防 设 备 电
源
...
受控设备
其
电
他
电电动
消
动 阀
磁 阀
开 窗
…
防 设
器
施
火灾探测报警系统 火灾探测报警系统是实现火灾早期探测 并发出火灾报警信号的系统，一般由火 灾触发器件（火灾探测器、手动火灾报 警按钮、部分监视模块）、声和/或光警 报器、火灾报警控制器等组成。
.
消防联动控制系统
接收火灾报警控制器的火灾报警信 号，按预设逻辑完成各项消防控制 的控制系统。由消防联动控制器、 消防控制室图形显示装置、消防电 气控制装置、消防联动模块、消火 栓按钮、消防应急广播设备、消防 电话等部分或全部设备和组件组成。
火设施 .
规范的主要变化
➢ 2 明确系统的适用范围 新建、扩建和改建的建、构筑物中
设置的火灾自动报警系统的设计。 原规范为适用于工业与民用建筑内
设置的火灾自动报警系统
.
构筑物的定义
➢ 构筑物： 构筑物就是不具备、不包含或不提
供人类居住功能的人工建造物，比如水 塔、水池、部分工业生产装置等。
.
规范的主要变化
选择和设计要求的改变。
.
规范的主要变化
➢5 补充了消防控制室的设计要求
1）强化了消防控制室的设置要求。 2）增加了消防控制室文件资料的要 求。 3）增加了消防控制室的显示、控制、 信息记录和传输的要求。
.
规范的主要变化
➢6 补充、细化了消防联动控制的设计要求
依据自动喷水灭火系统等自动消防系 统的现行国家标准，结合系统工作原理 和灭火性能要求，修订原标准的第5.3、 5.4和6.3条文，细化了各建筑自动消防 系统的控制时序和联动控制逻辑。
可燃气体探测报警系统简介及使用要求全解析
住宅建筑宜设置；工商业用气设备设置在地下、半地下室或 通风不良及密闭场所时，应设置。
10.4.3 住宅厨房内宜设置排气装置和燃气浓度检测报警器。
城
10.5.3 商业用气设备设置在地下室、半地下室（液化石油气除外） 或地上密闭房间时，应符合下列要求：
的功能。
现场应设置警报器。 警报器可采用独立的警报器或可燃气体统设计规范（GB50116-2013）》
8.1.1 可燃气体探测报警系统应由可燃气体报警控制器、可燃气体探测器和 火灾声光警报器等组成。 8.1.5 可燃气体报警控制器发出报警信号时，应能启动保护区域的火灾声光 警报器。
《港华集团门站及高中压调压站标准化设计手册-技术说明》（201508）
8.4.1 可燃气体报警器设置 （1）安装要求 门站工艺装置区、热水炉间内设可燃气体报警器探头。工艺装置区可燃气体报警器探 头安装高度为距地坪2.2 m处；热水炉间内可燃气体报警器探头安装高度距屋顶-0.3 m处，并与热水炉间内风机联锁。
《城镇燃气技术规范（GB50494-2009）》
5.5.11 厂站具有燃气泄漏和爆炸危险的场所应设置可燃气 体泄漏检测报警装置。报警浓度不应高于可燃气体爆炸下限 的20%。
报警控制器应具有浓度显示功能，其指示允许有偏差并应满 足下表要求：
报警控制器应能检查本机的可燃气体报警功能（自检）； 报警控制器应能手动检查其面板所有指示灯（器）、显示器
可燃气体探测报警系统简介
➢ 可燃气体探测报警系统是火灾预警系统，属于火灾自动报警系统的独立子系统。
➢ 目的是发现可燃气体泄漏，消除火灾隐患（一般需人为控制泄漏源）。
➢ 主要应用在使用、生产可燃气体（或蒸气）的场所，当被保护区域的可燃气体浓 度达到设定值时报警。
火灾自动报警系统(系统图)
GST-LD-8301 GST-LD-8303
防火门监控系统
火灾探测器
火灾报警控制器
GST BUS
2
CAN BUS
2
GST-FH-N8001 防火门监控器
电源箱 （根据电源容量选配）
GST-LD-8308 输入/输出接口
22
2 2
GST-LD-8308 输入/输出接口
22
DC24V
GST BUS
GST-LD-8308 输入/输出接口
目录
消防联动系统的组成
电气火灾监控系统
可燃气体探测报警系统
火 防火门监控系统
灾
自 消防联网系统
动 报
极早期空气采样系统
警 气体灭火系统
系 统 智能疏散系统
GB-50116标准整体介绍
标准系统图---案例
火灾自动报警系统的组成
火灾探测报警系统
器火 灾 探 测
钮手 动 火 灾 报 警 按
消防 电源
火
声
灾
或
报
光
警
报
控
警
制
器
器
传 输 设 备
建筑消防设施 远程监控中心
\
火灾自动报警系统 消防联动控制系统
消防控制室图形显示装置
消防联动控制器
消 消防 防应 电急 话广
播
消防电气控制装置
气 防 防器消
体火排火 灭卷烟栓
…
火帘控水 …
控控制泵
制制器控
器器
制
消火栓按钮
消防电源
消防电动装置 受控设备
备消备气 防备室备防
需要多重探测以作为喷淋启 动信号的场所
高气流场所
卓顶精文《火灾自动报警系统设计规范.GB50116-2019》解读.doc
《火灾自动报警系统设计规范.GB50116-20GG》解读GB50116-20GG《火灾自动报警系统设计规范》与GB50116-98《火灾自动报警系统设计规范》的区别做了整理，列出了新规范在以往的基础上新增的内容，以方便大家对GB50116-20GG与GB50116-98之间做出清晰区分。
一、目录1、增加住宅建筑火灾自动报警系统、可燃气体探测报警系统、电气火灾监控系统相关设计规定。
2、增加道路隧道、油罐区、电缆隧道以及高度大于12米的空间场所火灾自动报警系统相关设计规定。
3、取消第3章系统保护对象分级及火灾探测器设置部位。
4、将原第4章（报警区域和探测区域的划分）、第5章（系统设计）与第6章（消防控制室和消防联动控制）内容合并为新的第3章（系统设计）。
5、增加区域显示器、模块、图形显示装置、火灾报警传输设备或用户信息传输装置等设备设置规定。
二、术语不再引入区域报警系统、集中报警系统、控制中心报警系统的定义；增加火灾自动报警系统、联动控制信号、联动反馈信号、联动触发信号的定义。
三、基本规定①3.1一般规定1、增加火灾自动报警系统使用场所规定：3.1.1火灾自动报警系统可用于人员居住和经常有人滞留的场所、存放重要物资或燃烧后产生严重污染需要及时报警的场所。
2、增加系统中各类设备之间接口通讯新协议的强制性规定：3.1.4系统中各类设备之间的接口和通讯新协议的兼容性应满足国家有关标准的要求。
3、增加火灾报警控制器地址总数、单回路设备总数、回路设备余量；模块总数、联动回路中设备总数、联动回路设备余量的详细规定。
4、增加隔离器设计相关规定。
5、规定超过100米的建筑中跨避难层应设置独立的火灾报警控制器。
6、规定水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式。
7、规定地铁列车上设置的火灾自动报警系统，应能通过无线网络等方式将列车上发生火灾的部位信息传输给消防控制室。
②3.2系统形式的选择和设计要求1、系统形式的选择改为按照报警和联动要求进行选择，原规定中按照系统对象保护等级进行选择（特级、一级、二级）。
GB50116-2013《火灾报警系统设计规范》解读
2.3电梯的联动控制设计
2.3.1 电梯运行状态信息和停于首层或 转换层的反馈信号应传送给消防控制室显 示，轿箱内应设置能直接与消防控制室通 话的专用电话。
2.4火灾警报和消防应急广播系统的联动控制 设计
2.4.1火灾自动报警系统应设置火灾声光警
报器，并在确认火灾后启动建筑内的所有 火灾声光警报器。 2.4.2 未设置消防联动控制器的火灾自动报 警系统，火灾声光警报器应由火灾报警控 制器控制；设置消防联动控制器的火灾自 动报警系统，火灾声光警报器应由火灾报 警控制器或消防联动控制器控制。
增加了电气火灾监控系统、住宅 建筑火灾报警系统、可燃气体探测 报警系统和道路隧道、油罐区、电 缆隧道等特定场所使用的火灾报警 系统的设计要求及附录A、B、C。 细化了消防联动控制的工程要求。 取消了系统保护对象分级。 新规范共分12章和7个附录（原 规范10章4个附录）
1 系统设计基本 规定
2.4.3 火灾声警报器设置带有语音 提示功能时，应同时设置语音同步器。 2.4.4同一建筑内设置多个火灾声警报 器时，火灾自动报警系统应能同时启 动和停止所有火灾声警报器工作。
2.4.5火灾声警报器单次发出火灾警报 时间宜在8s～20s之间，同时设有消防应急 广播时，火灾声警报应与消防应急广播交 替循环播放。 2.4.6 集中报警系统和控制中心报警系统应 设置消防应急广播。 2.4.7 消防应急广播系统的联动控制信号应 由消防联动控制器发出。当确认火灾后， 应同时向全楼进行广播。
2.4.8 消防应急广播的单次语音播放 时间宜在10s～30s之间，应与火灾声警报 器分时交替工作，可采取1次声警报器播放， 1或2次消防应急广播播放的交替工作方式 循环播放。 2.4.9 在消防控制室应能手动或按照预 设控制逻辑自动控制选择广播分区，启动 或停止应急广播系统，并能监听消防应急 广播。在通过传声器进行应急广播时，自 动对广播内容进行录音。
