桩基低应变完整性检测的分析研究
桩基小应变检测报告
桩基小应变检测报告低应变检测法是建立在一维波动理论根底之上,在数学上模拟桩的一维应力波传播,计算反射、投射和博得叠加,根据波形的异常推断桩的完整性。
在桩质量检测过程中,把桩做如下鉴定:1)视桩为一维弹性直杆;2)假定桩为均匀材质构成,且截面积在受力时保持平面;3)忽略了桩的内外阻力表面摩擦力的影响,桩周土对桩的约束和支承作用,集中由桩底的一个弹簧替代。
当桩顶受到一定的冲击力作用,会产生一弹性脉冲波,经桩身向下传播,根据力的平衡条件和牛顿第二定律,得到一维波动方程。
低应变检测过程中需注意的事项1)现场测试准备。
准备工作的好坏直接影响测试结果的准确性可靠性。
在检测前务必注意以下几点:a.桩头处理严格符合铁路基桩检测技术规程;b.搜集必要的地质资料;C.传感器安装点需充分打磨平整。
2)传感器的选用安装。
在对基桩开展低应变反射波法测试时选用高灵敏度加速度传感器检测。
检测时,在将浮点工程动测仪、计算机、传感器和电源按要求连接好后,把传感器用粘贴剂粘在检测桩桩顶轴心平面处,传感器应尽可能平行于桩身轴线,位置一般在钢筋笼之内远离力棒的敲击点,传感器与桩头一定要粘贴牢固,因为不同的粘结方式对实测波形影响很大,安装不牢会使波形失真,给波形分析带来困难甚至造成误判,所以传感器与桩头应绝缘、密贴,不得有气泡。
根据实测经验认为,在桩头平整的条件下,采用橡皮泥安装传感器可获得理想的桩身完整性实测曲线。
3)激振方式的选择。
在实际检测中,要根据不同条件,采用不同的激振方式,合理调整激振,能量要适中,以取得满意的测试效果,敲击时要垂直于桩顶,防止连击。
检测结果及分析检测结果的分析也是检测过程中至关重要的一个环节,它对检测人员要求很高。
需要有扎实的理论知识和丰富的现场经验。
分析时一些方面需特别注意:1)当基桩在施工过程中浅部有特别明显的“大头”现象时,其波的传播即不满足该行波理论,或波在界面处能量反射太过强烈,致使透射能量衰弱,或该处形成了“面波”反射,即曲线不能真实的反映基桩的下部情况,需要对大头开展凿挖后重新检测;2)要特别留意扩径的奇数次反射与入射波反相位,偶数次反射与入射波同相位的特征,以免造成误判——将扩径的偶数次反射当作缺陷判定;3)要注意低应变检测结果的多解性,注意与施工情况、地层情况等结合开展判定。

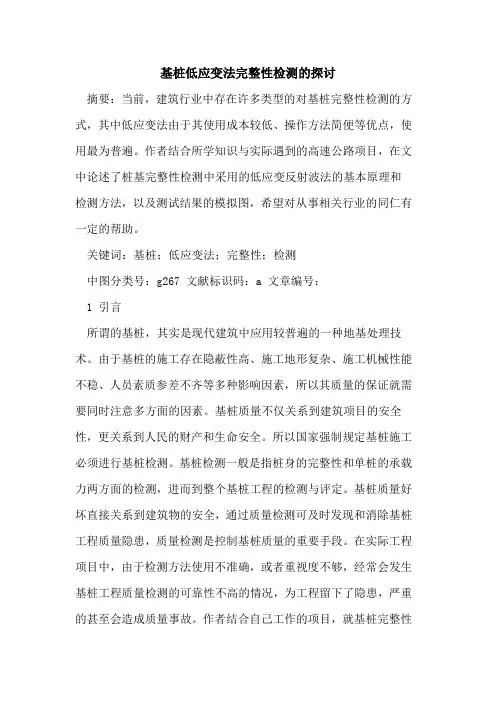

基桩低应变法完整性检测的探讨
基桩低应变法完整性检测的探讨摘要:当前,建筑行业中存在许多类型的对基桩完整性检测的方式,其中低应变法由于其使用成本较低、操作方法简便等优点,使用最为普遍。
作者结合所学知识与实际遇到的高速公路项目,在文中论述了桩基完整性检测中采用的低应变反射波法的基本原理和检测方法,以及测试结果的模拟图,希望对从事相关行业的同仁有一定的帮助。
关键词:基桩;低应变法;完整性;检测中图分类号:g267 文献标识码:a 文章编号:1 引言所谓的基桩,其实是现代建筑中应用较普遍的一种地基处理技术。
由于基桩的施工存在隐蔽性高、施工地形复杂、施工机械性能不稳、人员素质参差不齐等多种影响因素,所以其质量的保证就需要同时注意多方面的因素。
基桩质量不仅关系到建筑项目的安全性,更关系到人民的财产和生命安全。
所以国家强制规定基桩施工必须进行基桩检测。
基桩检测一般是指桩身的完整性和单桩的承载力两方面的检测,进而到整个基桩工程的检测与评定。
基桩质量好坏直接关系到建筑物的安全,通过质量检测可及时发现和消除基桩工程质量隐患,质量检测是控制基桩质量的重要手段。
在实际工程项目中,由于检测方法使用不准确,或者重视度不够,经常会发生基桩工程质量检测的可靠性不高的情况,为工程留下了隐患,严重的甚至会造成质量事故。
作者结合自己工作的项目,就基桩完整性检测的给出了一些自己的看法。
2低应变法测试的基本原理2.1基本原理测试原理是:用手锤在桩顶面敲击,施加一小冲击扰动力,产生低能量的瞬态或稳态激振,使桩在弹性范围内做弹性振动,并由此产生应力波的纵向传播;当桩身存在明显波阻抗变化的界面,如桩缩扩径、断桩、桩底和严重离析时,将产生异常反射波,然后利用速度检波器或加速度传感器接受由初始信号和自由桩身缺陷或桩底产生的反射信号组合的时程曲线( 或称为波形),再利用信号采集分析仪对所记录的带有桩身质量信息的波形进行处理和分析,并结合有关地质资料和施工记录,识别来自桩身不同部位的反射信息,作出对桩的完整性判断。
低应变法检桩
低应变法检桩低应变法(Low strain method)是一种常用于桩基检测的无损检测方法。
该方法基于桩与周围土体之间的互作用,并通过测量桩体表面产生的应变来评估桩的质量和完整性。
下面将介绍低应变法的原理、设备以及在桩基工程中的应用。
1. 原理:低应变法是基于桩体与周围土体之间的相互应变影响的原理。
当施加一个小幅度的交变载荷时,桩体表面出现微小的应变变化。
这些变化将沿着桩体传播到土体中,并通过受土体约束的地表上产生的应变信号进行检测和分析。
通过分析这些信号的特征,可以评估桩的质量和完整性。
2. 设备:低应变法的主要设备包括振动器、传感器和数据采集系统。
振动器用于施加小幅度的交变载荷到桩体上,通常通过压电元件或振动器激励器来实现。
传感器用于测量桩体表面产生的应变信号,常用的传感器有应变计和纤维光栅传感器。
数据采集系统用于记录和分析传感器捕获到的数据,通常由计算机软件和硬件组成。
3. 应用:低应变法在桩基工程中有广泛的应用。
它可以用于评估桩的质量、完整性和嵌入深度。
以下是低应变法在桩基工程中的几个常见应用:a. 桩基质量评估:通过监测桩体表面的应变信号,可以评估桩的质量和完整性。
当桩体有缺陷或损坏时,应变信号会显示出特定的图案,可用于判断桩的质量状况。
b. 桩身变形识别:低应变法还可以用于监测桩身在荷载作用下的变形情况。
通过比较不同荷载条件下的应变信号,可以确定桩体的变形特征,并评估其变形性能。
c. 桩基嵌入深度确定:利用低应变法可以确定桩体的嵌入深度。
通过测量桩体表面的应变信号,可以确定桩体与土体之间的互作用区域,并进一步确定桩体的嵌入深度。
d. 桩基施工质量监控:低应变法还可以用于监控桩基施工质量。
在桩基施工过程中,通过实时监测桩体的应变信号,可以及时发现施工质量问题,并采取相应的措施进行调整。
综上所述,低应变法是一种常用的桩基检测方法,通过测量桩体表面产生的应变信号来评估桩的质量和完整性。
它在桩基工程中可以广泛应用于桩基质量评估、桩身变形识别、桩基嵌入深度确定和桩基施工质量监控等方面。
低应变法检测桩基础工程的桩身完整性分析李八全
低应变法检测桩基础工程的桩身完整性分析李八全发布时间:2023-05-09T06:51:57.577Z 来源:《建筑实践》2023年5期作者:李八全[导读] 经济的高速发展,高层建筑也在逐渐增加。
检测桩基础工程是建筑工程中最为常见的一种形式,其质量对整个工程有着直接的影响。
桩基的质量对上层建筑的安全与稳定起着至关重要的作用。
因此,本文主要对低应变法基本操作原理进行了分析,并对其注意要点进行了阐述,从而提出了相应的措施,以期为低应变法检测桩基工程的发展提供一定的作用。
天水冀城建设工程质量检测有限公司甘肃天水 741200摘要:经济的高速发展,高层建筑也在逐渐增加。
检测桩基础工程是建筑工程中最为常见的一种形式,其质量对整个工程有着直接的影响。
桩基的质量对上层建筑的安全与稳定起着至关重要的作用。
因此,本文主要对低应变法基本操作原理进行了分析,并对其注意要点进行了阐述,从而提出了相应的措施,以期为低应变法检测桩基工程的发展提供一定的作用。
关键词:低应变法检测;桩基工程;桩身完整性引言对于低应变法而言,该方法有着较高的优势与特色,是一种新型的桩基检测方法。
在此基础上,应力波在传播的过程中,依旧存在着较多的问题,如桩基上的裂纹等。
由于受周边地质情况及施工工艺等因素的影响,导致检测未有较高的准确性。
为此,根据工程的实际状况,对低应变法检测中出现的一些问题进行了分析,以此来促进工程的开展。
一、低应变法基本操作原理体现(一)反射波方式的基本要点根据相关分析可以得出,低应变法有较多类型,具体如下:一是反射波法,二是机械阻抗法,三是共振法,四是水电效应法。
从相关应用而言,反射波方法在桩基测试中是非常有效的,在对其应用的过程中,反射波法的基本原理则是通过对桩基顶部的检测信号进行分析来体现的,从而显示出桩基的整体性能,以此判断有无缺陷或定位缺失的现象。
若桩面上波阻差异性较大,则可从某种意义上说明此部位含有一定数量的反射波。
桩基低应变检测曲线实例分析
桩基低应变检测曲线实例分析对桩基低应变检测曲线实例分析;1、完整桩一般完整桩在时程曲线上的反应:对于摩擦桩和嵌岩桩表现有三种情况:桩底反射与初始入射波同相;桩底反射不明显,以及桩底反射与初始入射波先反相后同相;如图所示:预制管桩外径Φ500mm,h=13.3m壁厚100mm,砼强度等级C60,在空气中的反射波曲线预应力空心管桩,外径Φ500mm,h=12m,壁厚80mm,砼强度等级C80,在空气中的反射波曲线实例:桩类型:Φ1.2m,H=38.5m钻孔灌注桩地点:杭宁高速公路K76+893 0-R2/0-R3桩评价:完整嵌岩桩该桩径1.2m,桩长38.5m,C30钻孔灌注桩,桩尖进入微风化泥质岩2m,测试波形完整;纵波速度为3600-3700m/s,桩底反向,说明无沉渣.为完整嵌岩桩.地层影响的时程曲线桩桩类型:Φ1200mm,h=28.4m冲孔灌注桩地点:诸永高速台州一段25标某桥桩评价:该桩砼强度c25,采用冲抓钻,12m见基岩后采用冲击钻,一直到桩底,从波形可见进入基岩有明显的反向反射,为地层的反映特殊桩形的曲线桩类型:Φ1000mm, L约13m,冲击桩地点:温州洞头中心渔港石码头评价:完整桩该外加5mm壁厚钢护筒至强风化,后变径800嵌岩2D;故在桩底前同向反映为钢护筒底变径处的部位,经钻孔验证而不是缺陷2、桩头缺陷桩桩头疏松桩头浮浆或强度偏低的桩,测试结果无法反映桩的完整性,曲线反应为入射波峰较低而且脉冲较缓,而且后续波形呈低频,此类现象均属桩头强度偏低;如图所示:桩类型:Φ1.2m,L=18.7m钻孔灌注桩地点:杭兴高速公路MP14—R3桩评价:桩头砼强度低该桩径1.2m,长18.7m,设计混凝土强度等级为C25,测试发现曲线呈低频振荡, 判为桩头浅部强度低或局部离柝,经取芯验证,0-1m岩芯松散,1-2.7m岩芯有气孔,强度低,2.7m以后岩芯强度达到要求,芯样完整,要求凿去3m桩头重新接上桩头处理.3、桩底缺陷桩桩类型: Φ800, H=19.0m钻孔灌注桩地点: 温州某工地嵌岩桩评价: 桩长明显沉渣该桩设计桩长19m,单桩承载力3000kN,若按3520m/s计,测试桩底在18m处同向反射明显, 取芯后有50cm淤泥沉渣,未进入中风化,后注浆再测也有同向反映,说明效果不明显;桩类型: Φ800, H=11.2m钻孔灌注桩地点: 杭州某监站围墙桩工地评价: 桩长明显偏短该桩设计桩长11.2m,测试桩底反射明显,波速达4790m/s,若按3500m/s计, 桩仅为8m,明显反映为桩偏短.4、缩径夹泥桩缩径桩在时程曲线上的反映比较规则,缩径部位的缺陷呈先同相后反相,或仅见到同相反射的信号,视严重程度,可能有多次反射,此类缺陷桩一般可见桩底信号;如图所示:桩类型:,桩径0.8m,桩长39.6m钻孔桩,地点:温州苍南码头桩桩;评价:该桩第一次测发现5m处明显缩径,后凿去4m再复测表明:因凿不到位,露出部分桩头是缩径处,故形成第二次测试为扩径反映该桩为钻孔灌注桩,桩长17m,混凝土强度等级为C30,在2.4m处存在明显缺陷经开挖验证,找到一块疯狂的石头;桩身畸变,呈S形状,由以上曲线也可判断,施工过程中堵管,拒灌,后二次灌注;桩类型: Φ800 mm , H=33m钻孔灌注桩地点:杭州市下沙高教城职工技术学院评价:严重夹泥该桩径0.8m,桩长33m,强度C25,通长钢筋笼,测试在1.5-2m处严重缩径或夹泥,经开挖证实2m处严重夹泥达一半桩径;经凿除后再进行复测下图,桩身完整;5、扩径桩扩径桩在曲线上反射波形较为规则,扩径处的反射子波呈反相,或先反相后续同相,也可能有多次反射,一般情况看到桩底反射;如图所示:桩类型: Φ1200mm,L=16.1m钻孔灌注桩地点: 温州某大桥桩评价: 扩径桩上图11m处反向反射明显,为扩径反映属扩径后逐渐回缩;下图在8m处由反向转同向,属扩径后马上回缩.6、离析桩由于离析部位的混凝土松散,对应力波能呈吸收较大,形成的缺陷子波不规则后续信号杂乱,而且频率较低,波速偏小,一般不易见到桩底反射;如图所示:桩类型:φ700 mm, h=34m,钻孔灌注桩地点:某大楼工程桩评价:离析桩该桩经测试发现在8.6m左右有同相多次低频反射,经钻孔取芯在8.1-9.5m严重离析,无法取到芯样,原因在该处仃灌3小时,在7m处为扩径反映,该处超灌5方混凝土;7、断裂脱焊脱节桩断裂桩由于在断裂处波阻抗的突变,故形成以下三种情况:上部断裂往往呈高频多次同相反射、反射波频率值较高,衰减较慢;中部断裂反映为多次同相反射,缺陷的反射波幅值较低;而深部断裂波形,类似摩擦桩桩底反射,但算得的波速明显高于正常桩的波速;如图所示:桩类型: Φ600 mm , H=45.0m钻孔桩地点:温州某工程二期80桩评价:断裂桩该桩径o.8m,长45.0m,设计强度C25,,因基坑开挖造成部分桩断裂,经测试在近4.2m处断裂,波形呈多次反射,经开挖验证为4.5m断裂凿去断处后重测说明下部桩身完整再进行接桩;桩类型:φ500mm,h=35mphc空芯管桩地点:浙江加兴某工地评价:脱节桩该桩径500mm,壁厚10mm,桩长35m12,11,11phc管桩,由于施工和挤土的原因,造成局部脱焊,或地表第一节上抬,並与下桩脱接8、脱焊虚焊等不良焊接桩预制桩和管桩的焊接质量及成桩时由于受损造成焊接处表现为有同相反射,严重时难以见到下部位较大的缺陷或桩底反射;如图所示:桩类型: Φ500~600 mm h=40m12+12+11+5预应力地点:杭州东新园安居小区评价:断桩该桩为pvc500mm空芯管桩,桩间距1.5m,电梯间采用Φ600管桩,用600吨静压桩机压有部分欠压, 桩高出设计标高2~3m;由于一次性开挖3.5m,造成土体挤压, 而使绝大部分欠压桩形成2~5m断裂;。
浅谈基桩低应变完整性检测的时间效应
浅谈基桩低应变完整性检测的时间效应工程基桩完整性检测开始时间应满足规范《建筑基桩检测技术规范》(JGJ106-2022)的要求,同时还要根据现场施工条件。
现在地下室工程越来越多,基坑开挖需要较长时间,就造成基桩施工完成后,很长时间不能进行完整性检测,只能等基坑开挖后,基桩截至设计标高后进行,现在就简单的谈谈基桩施工完成后检测时间不同对桩身完整性的影响。
1 相关规范的规定《建筑基桩检测技术规范》(JGJ106-2022)对采用低应变法桩身完整性检测开始时间的要求:1.1 3.2.6.1规定:当采用低应变法或声波透射法检测时,受检桩混凝土强度至少达到设计强度的70%,且不少于15MPa。
1.2 3.2.7规定:施工后,宜先进行工程桩的桩身完整性检测,后进行承载力检测。
当基础埋深较大时,桩身完整性检测应在基坑开挖至基底标高后进行。
2 检测时间不同,桩身完整性恶化的案例随着社会发展,地下室的出现就越来越多,桩身完整性检测应在基坑开挖至基底标高后进行。
从基桩施工完成到基坑开挖结束这段时间,基桩的桩身完整性就可能发生较大变化。
2.1 基坑开挖过程中由于多方原因,会对桩身不同程度造成侧向压力。
众所周知,预应力管桩抗水平推力的能力较差,当出现极限水平推力后,就能造成桩身出现裂缝或断裂,使得桩身完整性恶化,这种情况下往往出现的数量较大,危害较大,特别是对于沿海软土地区,经常出现几十根甚至上百根桩断裂,对社会造成极大浪费。
2.2 现阶段基坑开挖多数采用大型机械开挖,大型机械开挖过程中,对桩身的碾压、碰撞等也很容易造成桩身完整性恶化,这种情况只要稍加注意,现场控制严格,不会造成大量桩桩身完整性恶化的情况。
2.3 基坑开挖卸荷还会对桩身造成上拔力,对于多节预应力挤土桩,这种影响也非常明显,当基坑开挖深,卸荷大时,就能把桩拉断。
以上三种情况均为随检测时间不同而桩身完整性恶化的情况,以第一种情况和第三种情况危害最大。
下面就简单的介绍一个实例。
低应变法检测基桩完整性
4、根据桩径大小,桩心对称布置2个~4个安装传感
器的检测点:实心桩的激振点应选择在桩中心,
检测点宜在距桩中心2/3半径处;空心桩的激振
点和检测点宜为桩壁厚的1/2处,激振点和检测
点与桩中心连线形成的夹角宜为90°。
5、每个检测点记录有效信号数不少于3个。
三、现场检测
检测流程
四、桩身完整性的判定
有明显缺陷反射波,其他特征介于Ⅱ类和Ⅳ类之间
桩身有明显缺陷
/c时刻前出现严重缺陷反 缺陷谐振峰排列基本等间距,相邻频
射波或周期性反射波,无 差 Δf´>c/无桩底谐振峰;
桩底反射波;
或因桩身浅部严重缺陷只出现单一谐 桩身存在严重缺
Ⅳ
或因桩身浅部严重缺陷使 振峰,无桩底谐振峰
陷
波形呈现低频大振幅衰减
振动,无桩底反射波
低应变法基本原理是基于一维杆的波动理论,将 桩等价于一维杆,在桩顶初始扰力作用下产生的 应力波沿桩身向下传播,并且满足一维波动方程:
2u t2
c2
2u x2
式中: u -- s方向位移;
c -- 桩身材料的纵波速度。
二、反射波法检测原理
弹性波沿桩身传播过程中,当遇到密度、截面积变化时波阻抗 将发生变化,产生反射与透射,采用高灵敏传感器及配套的波形 记录仪器,即可记录反射波在桩身中传播的波形,通过对反射波 曲线特征的分析研究,即可对桩身的完整性、缺陷的位置进行判 定,测定桩身混凝土纵波波速。
类别
时域信号特性
低应变检测桩身完整性和声波透射法检测桩基
实验报告课程:桩基检测与评定题目:低应变检测桩身完整性与桩基超声波透射法院系:土木工程系专业:年级:姓名:指导教师:西南交通大学峨眉校区2012 年7 月 1 日基 桩 反 射 波 法 试 验检 测 报 告一.基本原理基桩低应变动力检测反射波法的基本原理是将桩身假定为一维弹性杆件(桩长>>直径),在桩顶锤击力作用下,产生一压缩波,沿桩身向下传播。
当桩身存在明显波阻抗Z 变化的截面将产生反射和透射波,反射的相位和幅值大小由波阻抗Z 变化决定。
桩身波阻抗Z 由桩的横截面积A 、桩身材料密度ρ等决定即Z=A C ⋅⋅ρ。
假设在基桩中某处存在一个波阻抗变化界面,界面上部波阻抗1Z =111A C ρ,上部波阻抗2Z =222A C ρ①当1Z =2Z 时,表示桩截面均匀,无缺陷。
②当1Z >2Z 时,表示在相应位置存在缩径或砼质量较差等缺陷,反射波速度信号与入射波速度信号相位一致。
③当1Z <2Z 时,表示在相应位置存在扩径,反射波与入射波速度信号相位相反。
当桩身存在缺陷时,根据缺陷反射波时刻与桩顶锤击触发时刻的差值△t 和桩身传播速度C 来推算缺陷位置Lx=△t ²C/2二.现场检测大致流程是用力锤对桩顶作瞬态激振,以产生脉冲应力波,由设置在桩顶的加速度传感器接收入射波和反射波信号,该信号经电荷放大后,经桩基分析系统处理,根据反射波的时差,相位和幅值即可判断桩身的缺陷位置、类型及程度。
传感器的安装对现场信号的采集影响较大,理论上传感器越轻、越贴近桩面、与桩面之间接触刚度越大,传递特性越好,测试信号也越接近桩面的质点振动。
对实心桩的测试,传感器安装位置宜为距桩心2/3~3/4半径处;对空心桩的测试,锤击点与传感器安装位置宜在同一水平面上,且与桩中心连线形成90°夹角,传感器安装位置宜为桩壁厚的1/2处。
传感器的安装必须通过藕合剂垂直与桩面粘接,此次实验使用的是经口加工的口香糖。
低应变法检测基桩完整性的试验及其应用
低应变法检测基桩完整性的试验及其应用摘要:文章主要分析了低应变试验法在基桩完整性检测中的应用。
包括基桩完整性检测中的低应变试验,以及基桩完整性检测中的低应变法实际应用。
希望通过本次的分析,可以为低应变试验检测法的合理应用以及建筑工程基桩完整性测试质量的提升提供一定参考。
关键词:建筑工程;基桩完整性;低应变试验检测法前言:就目前的建筑工程建设施工而言,桩基础是最为关键的一项施工内容。
只有确保桩基础的建设施工质量,使其达到工程设计标准,才可以实现建筑工程地基的有效处理,从而为后续的建筑工程建设施工及其应用提供有效的质量与安全保障。
基于此,在实际的建筑工程建设施工项目中,相关单位一定要通过合理的措施来检测桩基础的完整性。
就目前来看,低应变检测法是建筑工程基桩完整性检测中常用且有效的无损检测方法,通过该方法的合理应用,便可对桩基础完整性做出科学评定,以此来及时发现其中存在的质量缺陷,为后续的桩基础处理和建筑工程施工提供有力的技术支持。
一、基桩完整性检测中的低应变法试验(一)主要原理低应变试验检测法主要是通过低能量瞬态激振的方式在基桩弹性范围内进行低振幅振动,借助于加速度或速度传感器来接收检测中的初始信号源以及反射信号,将接收到的信号作为依据,结合波动理论,对基桩完整性做出科学判断。
其中,最基本的应力波特征是基桩中的弹性波传播及其反射情况。
具体检测中,因为基桩的长度较其直径大很多,所以可将其看做一个一维杆件来测量。
当基桩顶端出现瞬时激振的情况下,应力波将在激发作用下沿着基桩朝下方传递,因基桩和周边土体之间具有较大的波阻差异性,所以大量的能量波将会继续在基桩内部传递[1]。
而对于桩身的弹性波,检测时,可通过一维波动方程进行计算。
图1为一维波动方程计算示意图:图1-一维波动方程计算示意图假设L为基桩长度;A为基桩横截面积;E为弹性模量;ρ为质量密度;c 为弹性波速度;Z为广义波阻抗,且有。
将dx单元作为对象,在x方向上建立以下的平衡方程:(1)根据材料力学理论可得出以下方程:(2)[1]将方程(2)代入到方程(1)中可得出以下方程:(3)令,便可得出以下的一维波动方程:(4)(二)基本假设在通过低应变法进行基桩完整性检测时,通常需要做出以下假设:1)假设基桩为均匀、连续的一维介质。
低应变法检测桩基完整性分析
反射 波特 征 曲线
完整 曲线
图 1为完整 曲线 。 1 图 a为端承桩 的反射 波特 征 曲
线, 桩底 反射 波 与入 射 波反 相 位 ; 1 图 b为 摩擦 桩 的 反 射波特 征 曲线 , 底反 射波 与入 射波 同相位 。 桩
图 5 桩 底 沉 渣 曲 线
低 应变 法检 测 桩 基 完整 性 分析
口 文 / 雪梅 靳
摘
要 : 了保 证 桩 基 的安 全 , 用 简便 快 捷 的检 测 法对 更 多 的桩 进 行桩 身 质 量 检测 显 得 尤 为 为 采
重要 。文 中介 绍 了低应 变 法检测 基桩 完 整性 的基本 原 理 , 出了各种 反射 波 的理论 特征 给 曲线 并通 过 实例 对各种 波 形 曲线进 行分 析 , 出低 应 变检 测基桩 完 整性 的不 足之处 。 指 关键 词 : 应 变法 ; 基 检测 ; 整性 低 桩 完
R < , 射波 与入射 波 反相 。 ,0 反
以上 3种情 况 表 明 ,反射 波 相位 与 入射 波 相位 的
天 建 科 20 O 阳 津 设 技 0・. 1N J
关系 , 判别桩 身质量 的依据 。 是
桩底 沉渣 曲线
图 5为桩 底 沉渣 曲线。桩 底反射 与入射 波 同相位 ,
桩 基 工程 是 地 下 隐 蔽 工 程 , 工 难 度 大 、 施 工序 多 。
一
透 射 波 系数 尺 为
尺 = l 三二
1} .- - Z2
般在 地 下或 水下 进 行施 工 , 工过 程 很难 进 行 监测 。 施
() 1
() 2
由于 受 水 渗 流 、 砂 层 、 泥 层 等 不 良地 质 影 响 , 引 流 淤 易 起 塌孔 和 缩孔 等缺 陷 ; 在混 凝 土 灌注 过 程 中 , 出现 停 如 顿 、 管过 快或 导 管拔 空等 现 象 , 拨 易产 生 离析 、 夹泥 、 断 桩、 缩径 、 松 不 密实等 缺 陷 。这 些缺 陷将 直 接导 致 桩 疏
低应变法桩基完整性检测中的应用研究
低应变法桩基完整性检测中的应用研究摘要:近年来,我国的工程建设越来越多,工程的桩基检测工作也越来越受到重视。
低应变法具有检测快速、无损、经济等优点,是目前应用最为广泛的桩基完整性检测方法。
本文首先对低应变法进行了简介,论述了低应变检测方法局限性,并提出了低应变波检测桩基完整性的工作方法以及检测阶段的常见问题和处理方法,最后基于低应变法桩基检测的应用进行展望,为工程人员在判别桩基完整性和提出相应处理措施时提供参考。
关键词:低应变法;桩基完整性;检测技术;机械波引言由于检测人员经验、现场气候、地质条件以及施工工艺等多方面因素存在不确定性,因此桩基成桩质量具有不确定性,为了对桩基进行检测,及时发现缺陷桩,使桩基成桩质量得到保障,施工单位应对其进行检测。
1、低应变法简介在检测桩身的时候,应用最普遍的方法是低应变法。
低应变法的使用原理是:垂直激振桩身顶部,然后弹性波从桩身向下传播,如果桩身弹性波存在阻抗,桩体横截面出现改变,就会存在反射波。
使用仪器对反射波进行接收,随后放大信号并进行处理,从而迅速分析桩的完整性和质量,对桩身缺陷进行分析,找到缺陷的位置。
这种方法使用力锤敲击桩顶,然后用高灵敏的传感器接收信号,依据桩体纵波特点和波速,计算公式为VC=2L/T,其中VC是应力波穿过桩身的速度(m/s);T是反射波的桩底反射时间;L是桩身的长度(m)。
同时,低应变法也存在一些局限性。
低应变法主要通过阻抗的变化来判断缺陷的情况,但是往往无法具体识别缺陷的类别(如缩颈还是空洞、夹泥等),而且受到桩周土层及激振能量等因素的影响,若桩长较长时,应力波随着能量的衰减无法反射回桩顶,致使仪器无法测到发射信号,故无法对整根桩的完整性作出评定,只能对有效检测桩长内的桩身完整性进行评定。
这种时候就有必要使用其他检测方法来验证低应变反射波方法。
2、低应变检测方法局限性详细检测桩基的完整性,通常低应变的检测应用相对简便一些,而且操作起来也非常简单,监测需要的费用也非常少,同时检测结果也是比较准确的。
低应变对桩基检测中的影响因素及控制措施分析与探讨
低应变对桩基检测中的影响因素及控制措施分析与探讨发布时间:2023-02-15T08:07:33.435Z 来源:《中国建设信息化》2022年19期作者:杜娟[导读] 本文简述了低应变检测的桩基的若干问题,并对低应变对桩基检测中的影响因素及控制措施进行分析与探讨,以供同仁参考。
杜娟广州市花都区建设工程质量检测有限公司摘要:本文简述了低应变检测的桩基的若干问题,并对低应变对桩基检测中的影响因素及控制措施进行分析与探讨,以供同仁参考。
关键词:低应变技术;桩基检测;若干问题;影响因素;控制措施一、引言桩基础是建筑工程的主要组成部分,对建筑工程的稳定性以及整体质量有显著影响,所以在建筑工程的质量评价中需要强调的一项重要内容是桩基的检测。
在目前的桩基检测中,比较常见的一种方法是低应变法,这种方法因为快速、经济、覆盖面大等显著优势成为了工程建设项目质量检测过程中首选的方法。
总的来讲,利用低应变法对桩基进行检测可以判断桩基本身的完整性,这对于基础工程质量的进一步强化有积极意义。
在此,本文简述了低应变检测的桩基的若干问题,并对低应变对桩基检测中的影响因素及控制措施进行分析与探讨,以供同仁参考。
二、低应变检测桩身的若干问题分析现在,被用来检测桩身质量最科学、最简便的方法就是低应变检测,在低应变检测中应用最广泛的是反射波法。
通过向桩身进行竖向震荡,进而生成弹性波,它会向桩身的其他部分传递,就过出现阻抗存在很大区别的部分,比如说断桩等,也可以是桩身横截面积的改变,通过收集处理这些反射波数据,进而可以获取桩身不同位置的质量信息,通过计算波速大小,从而判断出桩身的完好程度和混凝土的质量强度,获取桩身长度信息。
低应变检测技术以一维应力波理论为基础,结合截面波阻抗Z,即Z=ρCA,对桩身的质量进行表述即为桩基低应变检测技术。
其中截面积用A来表示,波速用C来表示,材料密度用ρ来表示。
应力波会在桩顶收到力棒或力锤敲打的情况下产生,此时,应力波向下传播的速度为C,一旦遇到夹异物、缩颈、扩颈、混凝土离析等情况时,一些应力波会因为桩阻抗Z的影响向上反射进行传播,另一些依旧向下知道遇到桩端才发生反射。
低应变基桩完整性检测技术探究
低应变基桩完整性检测技术探究摘要:桩基是建筑工程应用比较广泛的一种形式,桩身的质量尤为重要,对于上层建筑的安全性有着直接影响。
基桩完整性检测技术是其质量判定的主要方法之一,低应变法是常见的基桩完整性检测技术之一,应用广泛,且具有无损、快速等优势,为基桩检测的可靠性提供保障。
本文对基桩低应变检测技术进行探究。
关键字:低应变法;基桩;完整性;检测前言我国建筑行业发展迅速,各种工程质量问题逐渐凸显出来。
桩基工程属于隐蔽性工程,施工较为复杂,施工技术要求较高,一旦施工期间稍有不当便会引起各种质量问题,严重威胁建筑上层结构的安全性。
低应变法是桩身完整性检测最常用的方法,通过低应变检测能够查明基桩有效检测长度范围内桩身的缺陷程度及位置。
为了提高低应变检测的准确性,本文对基桩检测中的低应变法进行深入分析。
1低应变法概述反射波法是目前国内外普遍采用的低应变检测方法,采用瞬态冲击方式在桩顶激振,通过实测桩顶部的加速度或速度响应时域曲线,基于一维波动理论的分析,来判定基桩的桩身完整性。
原理:反射波法以一维波动理论为基础,假设桩是一维弹性连续杆,在桩顶进行竖向激振,产生的弹性波沿桩身方向向下方传播,若桩身出现明显的截面积变化部位或者界面,波阻抗则会产生反射波,借助桩顶的传感器,接收反射信号并放大处理,从而识别出各个部位的反射信息[1]。
依据桩体内波传播过程中桩长、纵波波速和反射的时间关系,计算反射信息,以此判断桩身混凝土完整性,判定桩身缺陷的程度以及对应部位。
桩身阻抗Z=ρ∙cA(ρ是桩的质量密度,c是桩的声波速度,A是桩横截面积),假设桩截面上段阻抗是Z1,下段阻抗是Z2,如表1所示。
表1 应力波在桩中的传播规律2低应变基桩完整性检测技术2.1 前期准备工作低应变基桩完整性检测之前,需提前做好各项准备工作。
应对场地情况进行了解并查验桩头的处理情况,对所检测的桩进行现场查看及资料收集,资料包括基础设计图纸、成桩工艺、有效的地质勘察报告、施工情况及施工记录、施工的实际桩顶标高等。
低应变法在桩基完整性检测中的应用研究
低应变法在桩基完整性检测中的应用研究摘要:低应变法凭借其经济、高效的优点被广泛应用于桩基的完整性检测领域中,但其检测结果需要大量工程经验和相关理论的积累并结合现场实际情况来进行综合判定。
文章从桩基检测中低应变法的工作原理出发,阐述了低应变检测存在的盲区,最后提出了低应变法使用时的注意事项,结论可为类似工程提供参考。
关键词:低应变法;桩基检测;完整性1导言随着我国建筑行业的飞速发展,越来越多的工程质量问题开始凸显。
桩基工程属于隐蔽性工程,施工过程中流程复杂,对技术要求高,稍有不慎可能会出现断裂、缩扩径和混凝土离析等质量缺陷,进而对建筑物的上层结构安全性造成直接影响。
目前桩基的检测主要分为承载力检测和桩身完整性检测。
在承载力检测方面,使用较广的是静载试验法和高应变法;在桩身完整性检测方面,目前使用最为简单高效的方法为低应变法,其具备仪器便携、判读直观和成本低等优点。
但其结果的判别会受到特殊地质条件、施工工艺等的影响,影响判别的准确性。
2低应变法的检测原理低应变法检测原理是主要是基于弹性传播理论,在进行桩基检测时,假设桩身为连续弹性的一维均质杆件,锤击桩基的桩顶位置,引起桩身质点的震动,应力波从桩顶向下传播,当应力波在传播过程中遇到阻碍发生变化时,该处即为桩基的缺陷界面。
通常来说,应力波在桩身传播时会发生透射和反射,带动新的质点振动,反射波通过桩身再次传递到桩顶时,会被桩顶的传感器接收,形成反射波形,通过分析反射波波形的参数可以推测出桩基缺陷的深度,根据其相位和幅值可以推测出桩基缺陷的类型。
3低应变检测存在的盲区3.1上层缺陷干扰下层桩身的完整性判断当桩身存在一个明显的缺陷,比如断桩,大面积的减少尺寸,塌孔等等,应力波会在此处发生多次反射,波形图会反复叠加覆盖,能量也容易消散,更会影响桩下面的缺陷程度判断,波形图不如声测法的直观,下层的信号过于复杂或者没有信号。
因此,低应变用于桩基的检测,目前只可以较为准确地判断第一个缺陷状态,在情况允许之下,才能真实反映第二个缺陷的基本信息。
低应变检测桩基完整性.doc
低应变检测桩基完整性
低应变检测桩基完整性?以下带来关于低应变检测桩基完整性,相关内容供以参考。
低应变反射波法的主要功能是检验桩身结构的完整性,如桩身缺陷位置判断、施工桩长校对和混凝土强度等级定性估计等。
用手锤或力锤、力棒敲击桩顶,由此产生的应力波沿桩身以波速C向下传播,应力波通过桩阻抗z(Z:AC)变化界面时(如缩径、夹异物、混凝土离析或扩径),一部分应力波产生反射向上传播,另一部分应力波产生透射向下传播至桩端,在桩端处又产生反射。
由安装在桩顶的加速度或速度传感器,接收反射波信号,并由测桩仪进行信号放大等处理后,得到加速度时程曲线。
从曲线形态特征可以判断阻抗变化位置或校核桩长,由平均波速大小估计混凝土的强度等级。
混凝土的速度C及桩身缺陷的深度L可按下列公式计算:
C=2L/ΔT (1)
L’=1/2CmΔtx (2)
式中:L--测点下桩长,m;
ΔT--速度波第一峰与桩底反射波峰间的时间差;
Δtx--速度波第一峰与缺陷反射波峰间的时间差;
Cm--桩身波速的平均值,m/s。
低应变检测又叫应力波法,是以手锤或力棒敲击桩顶,给桩一定的能量,产生一纵向应力波,该应力波沿桩身向下传播,由传感器拾取桩身缺陷及不同界面的反射信号,通过检测和分析应力波在桩身中的传播历程。
便可分析出桩基的完整性,并根据桩身突然变化界面时所产生的反射和透射波,来确定桩身缺陷性质,估算桩长或缺陷位置,且根据应力波在桩身中的传播速度来推断混凝土的强度。
以上是下面为建筑人士收集整理的关于“低应变检测桩基完整性”等建筑相关的知识可以登入建设通进行查询。
桩基完整性(低应变试验)试验方法
桩基完整性(低应变试验)试验方法1.1 基础完整性检测(低应变试验)1.1.1 适用范围低应变反射波法适用于混凝土灌注桩、混凝土预制桩、预应力管桩和CFG桩。
对于桩身截面多变且变化幅度较大的灌注桩,应采用其他方法辅助验证低应变法检测的有效性。
受检桩混凝土强度不应低于设计强度的70%,且不应低于15MPa。
1.1.2 检测原理低应变反射波法是目前国内普遍采用的低应变法。
它通过采用瞬态冲击的方式(瞬态激振),实测桩顶加速度或速度响应曲线,以一维线弹性杆件模型为依据,采用一维波动理论分析判定基桩的桩身完整性。
因此,基桩必须符合一维波动理论要求,满足平截面假定和一维线弹性杆件模型要求。
一般要求其桩长远大于直径即长径比大于5或瞬态激励有效高频分量的波长与桩的横向尺寸之比大于5.1.1.3 检测方法及工艺要求1.1.3.1 检测前的准备工作a。
受检基桩混凝土强度至少达到设计强度的70%,或期龄不少于14天时方可报检。
b。
施工单位填写报检表,经监理工程师签字确认后,至少提前2天提交给现场检测人员。
c。
施工单位向检测单位提供基桩工程相关参数和资料。
d。
检测前,施工单位需做好以下准备工作:1.剔除桩头,使桩顶标高为设计的桩顶标高。
2.要求受检桩桩顶的混凝土质量、截面尺寸应与桩身设计条件基本相同。
3.灌注桩要凿去桩顶浮浆或松散破损部分,并露出坚硬的混凝土表面。
4.桩顶表面平整干净且无积水。
5.实心桩的第三方位置打磨出直径约10cm的平面,平面保证水平,不要带斜坡;在距桩第三方2/3半径处,对称布置打磨2~4处(具体见图1),直径约为6cm的平面,打磨面应平顺光洁密实。
6.当桩头与垫层相连时,相当于桩头处存在很大的截面阻抗变化,会对测试信号产生影响。
因此,测试前应将桩头侧面与断层断开。
7.准备黄油1~2包,作为测试耦合剂用。
8.在基坑内检测,应提前将基坑内水抽干,并搭设好梯子,便于上下。
e。
搜集受检桩的相关技术资料,包括工程概况、基桩的设计参数、场地的工程地质资料以及施工记录情况。
桩基检测中低应变检测法的应用分析
桩基检测中低应变检测法的应用分析摘要:随着我国建筑业不断发展,建筑工程项目越来越多,规模也随之扩大,作为整个建筑工程项目的基础工程,桩基显得尤为重要,其决定了整个工程项目的质量,安全、稳定、耐久是建筑工程项目质量追求。
基于此,加强桩基检测也越为重要。
作为桩基检测方法之一的低应变法的使用也非常成熟,本文结合某工程实例,对低应变检测方法的原理进行了分析,并对低应变检测法的注意事项展开探讨,以期提高桩基检测的质量与效率。
关键词:桩基;桩基检测;低应变1低应变原理分析桩基检测方法的一种惯用做法是低应变法法,在桩基山的完整性检测中得到了广泛应用。
从激发方式上看,共振法、水电效应法、反射波法山法等都可以作为低应变法的几种方式。
当下,低应变动力试桩普遍的应用反射波法法。
是桩基质量检测的主要方法。
本发明具有检测速度快、易操作、成本低、可靠性高的优点。
此外,试验结果可以保证高应变法静载试验的桩位,削减了巴低问题的发生,增强了静载试验的可靠性。
在静载试验中,可以用阿加大检测面,为处理提供依据,对于不合格的桩。
弹性连续杆是低应变法通过波动理论将桩假设得出的。
以振动波的形式沿桩身向下传播所产生的振动,以振动波的形式沿桩身向下传递所产生的振动,是因为用手锤或力锤、力棒等激振工具敲打桩顶。
质量界面发生改变是因为当应力波通过缩颈、异物夹持、混凝土离析或缩颈等质量情况时,质量界面发生改变,其中桩身材料密度a为截面积c表示纵波速度的变化。
应力波的一部分被反射并传播到桩的顶部,而应力波的另一部分传播到桩的尖端,再被反射。
经信号放大处理和测桩仪测得加速度或速度时程曲线是因为同时通过桩顶加速度接收反射波信号。
确定缺陷的位置和性质,校核桩长要根据曲线的形状特征所展示的阻抗变化位置。
应力波反射法是一种经过测量桩阻抗z的变化来判定桩基缺陷的方法根据一维弹性波理论,在桩的某个截面上,如果桩的上部和下部的波阻抗分别为Z1和Z2,当有入射波质点运动速度Vi和反射波质点运动速度Vr时,反射系数RV可以表示为RV=Vr/Vi=(Z1–Z2)/(Z1+Z2)。
浅谈低应变反射波法检测基桩完整性
浅谈低应变反射波法检测基桩完整性近年来,随着波动理论的的深入研究和电子技术,计算机技术的迅速提高以及微型便携机的大量普及,反射波法诊断桩身完整性技术取得了很大的发展和日益广泛的应用。
该方法能够有效的判断桩身的局部缺陷。
是一种经济、轻便、高效的桩基完整性检测手段。
低应变反射波法源于应力波理论,基本原理是在桩顶进行竖向激振,使桩中产生应力波,弹性波沿着桩身向下传播,当桩身存在明显波阻抗界面(如桩底、断裂或离析、夹泥等部位)或桩身截面积变化(如缩颈或扩径)部位,将产生反射波,利用特定的仪器设备经接收、放大、滤波和数据处理,可识别来自桩身不同部位的反射信息。
通过对反射信息进行分析计算,来判断桩身完整性,判定桩身缺陷的程度及其位置。
反射波法适用于检测混凝土桩的桩身完整性,判定桩身缺陷的程度及位置,它属于快速普查桩身质量的一种方法,由于其具有检测速度快、费用低和检测覆盖面广的优点,它已成为基桩完整性检测中应用最为广泛的方法。
反射波法在实际应用中存在许多问题应引起注意和重视,否则将对基桩完整性检测的效果产生较大的影响。
笔者根据多年来现场及室内工作经验,现将日常低应变检测中常见的几个注意事项总结如下:一、桩头处理在低应变反射波法现场信号采集工作中,桩头处理的好坏关系到测试是否能够成功的重要因素,也是测试前需要准备的关键性步骤。
在实际工程中,往往由于破桩头不到位,桩顶面存在浮浆或低强度混凝土,此外,在破桩头时很容易使桩顶混凝土出现裂纹或疏松、破碎,有时桩头被水或淤泥等覆盖,所以在检测时必须对桩顶面进行处理,但在大多情况下,很多测试工作人员忽略了这一点,结果无论怎么改变传感器及其安装位置或激振方式,始终得不到理想的信号曲线。
因此,桩头应为达到设计标高的有效桩头,必须凿去表面浮浆,处理到有新鲜含骨料的混凝土为止,且桩头不能破碎,含水,不能有杂物,要尽量保证桩头干净,平整。
这可以通过随身携带凿子以凿平安装点和锤击点或委托施工方在测试前用电砂轮打磨4至5个小平面,这样有利于传感器的安装和力棒的锤击。
低应变桩身完整性检测.桩基优质PPT
8) 对于钢筋混凝土灌注桩,传感器安装时应 符合下列规定:
(1) 传感器安装点及其附近的表面应平整, 其周围不得有缺损或裂缝;
(2) 当锤击点不在桩顶中心时,传感器安 装点与锤击点的距离不应小于桩半径的二分之 一。
激振设备
• 瞬态激振操作应通过现场试验选择不同材质 的锤头或锤垫,以获得低频宽脉冲或高频窄 脉冲;工程塑料、尼龙、铝、铜、铁、橡胶
0
4
8
12
16
20
24
28
32
36 36 36 36
36 36
2008-04-23 PIT- W? 2003- 2
G6A
2008-04-21 15:49:25
40
44 m
V 1.451 cm/s (1.445)
G6B
2008-04-21 15:49:44
40
44 m
V 0.501 cm/s (0.501)
测点,每个测点记录的有效信号数不宜少于3个; (2)不同测点所得到的信号一致性差时,
应分析原因,增加检测点数量。
5) 检测时应随时检查采集信号的质量,可根据 缺陷所在位置的深浅,及时改变锤击脉冲宽度。 当检测长桩的桩底反射信息或深部缺陷时,冲 击入射波脉冲应较宽;当检测短桩或桩的浅部 缺陷时,冲击入射波脉冲应较窄,同时采样时 间间隔应较小。
e d
f
2).测试曲线及分析2.2 测试曲线及分析
Earth Products China Limited
KHJD
C:\Documents and Settings\z hs\My Documents\ 郑 州 考 核 \低 应 变 考 核 \考 核 基 地 PIT\PitW1.PIT
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
桩基低应变完整性检测的分析研究发表时间:2018-06-27T09:27:20.377Z 来源:《基层建设》2018年第12期作者:陈海雄[导读] 摘要:低应变检测作为完整性检测的普测手段,得到了广泛的应用。
中山市三乡建设工程质量检测有限公司广东中山 528463摘要:低应变检测作为完整性检测的普测手段,得到了广泛的应用。
本文介绍了低应变检测基本原理,并对低应变法检测预应力管桩存在的局限性展开了研究。
关键词:预应力管桩;实测波形;完整性引言预应力混凝土管桩是当前建筑工程中大量应用的基桩形式之一,是预应力技术与离心制管技术相结合的产物。
对于预应力混凝土管桩,很多时候低应变法检测完整性存在明显的误判、漏判或错判。
因此,有必要对低应变法检测预应力管桩完整性的局限性进行研究。
1.低应变检测基本原理任何一个结构(或系统)受到动力作用(激励)后必有一定的反应(或称响应)。
该反应除与激励条件有关外,取决于结构的动力特性。
低应变法是以应力波在桩身中的传播特征为理论基础的一种方法。
该方法假定桩为连续弹性的一维均质杆件,测试时在桩顶竖向激振,弹性波沿着桩身向下传播,当桩身存在明显的波阻抗差异界面(即桩身存在缺陷或遇桩底土层)或桩身截面积发生变化时,将产生反射波,经接收、放大、滤波和数据处理,可识别来自不同部位的反射信息。
通过对反射信号进行分析计算,判断桩身混凝土的完整性,判定桩身缺陷的程度及其位置。
反射波法的理论基础是一维线弹性杆件模型,因此受检基桩应满足下列条件:长细比>5;瞬态激励脉冲有效高频分量的波长与桩的横向尺寸>5;设计桩身截面基本规则;应力波传播时平截面假定成立。
2.低应变检测管桩的局限性2.1低应变本身的局限性反射波理论是建立在一维均质弹性杆基础上的,其数学模型是一种理想化的模型。
在实际工程中,反射波传播过程受很多因素的影响,除最大的桩身材质和桩周土阻抗外,还有检测设备自身的问题和非一维波、波的弥散、多重缺陷等一系列因素。
因此,工程桩的反射波图形反映的不仅仅是桩身质量,而是多种因素综合作用的结果。
低应变反射波仅能对工程桩的完整性进行粗略判断,有时甚至只能对上部缺陷进行判断,不能对缺陷的种类和大小进行精确的描述(这已在工程检测界形成了共识)。
如:低应变对浅部缺陷较为敏感,对深部缺陷和桩底沉渣难以反映;低应变很难识别纵向裂缝,对水平裂缝和接缝有所反映但难以定量;分辨率有限,难以判别管桩桩身细小微裂缝。
1992年在荷兰海牙进行的动测桩“考试”,12家国际知名公司认为对10mm宽的刻痕难以分辨。
2.2低应变理论的适用性反射波法的理论基础是一维线弹性杆件模型,因此受检基桩应满足下列条件:长细比>5;瞬态激励脉冲有效高频分量的波长与桩的横向尺寸>5;设计桩身截面基本规则;应力波传播时平截面假定成立。
但是,预应力混凝土管桩为一圆环柱体,并非满足一维弹性杆件。
中国建筑科学研究院陈凡等认为,对于管桩,应力波传播时平截面假定非严格成立。
这也从一定程度上说明应力波在圆环柱体内的传播不能简单套用杆件模型。
特别是大直径管桩,在采用应力波反射法检测时,桩顶某一点受到激振锤的敲击作用,受到集中荷载作用,应力波不仅沿纵向传播,同时也沿着管壁环向传播。
应力波传播是一个三维问题,且桩顶高频波干扰严重,使桩身缺陷难以判断。
因此传统的基于一维波动理论的动力检测方法存在较大误差。
对管桩进行低应变检测时,将激振点布置在与传感器圆心夹角为90°的位置,虽然能在一定程度上减小了高频干扰波峰值,但无法完全消除高频波干扰。
2.3管桩构造的特殊性(1)开口管桩底部的土塞或管内积水时的积水界面、桩顶部位的填芯处理,都会对桩身缺陷诊断带来一定的干扰。
(2)预应力管桩为一圆环柱体,严格地讲已不满足一维弹性杆件假设。
实际上,桩是三维体,桩身缺陷的形状、空间位置也是随机分布的。
对于挖土、机械行走等原因造成桩身出现明显倾斜、扭曲的管桩,桩的纵向轴线已非直线,可能是呈空间分布的1条曲线,更加不满足反射波法的理论基础。
(3)对于挖土、机械行走等原因造成桩身出现明显倾斜、扭曲的管桩,在低应变检测时,受检桩只有水平向土压力作用,但是预压应力的存在,使得裂缝的开展并不明显,桩身完全有可能并没有出现裂缝、断裂等明显的阻抗变化界面。
因此,低应变检测对于缺陷的漏判完全是有可能的。
3.综合分析方法的必要性、准备工作与具体实施3.1综合分析方法的必要性在工程桩桩身完整性检测中仅仅依靠反射法所得到的检测信号,来分析推断桩身完整性及是否存在缺陷是绝对不够的。
甚至会出现判断错误,乃至不得其解。
原因在于:低应变检测法和其它的检测方法一样,存在很多局限性。
也就是说仅从波形的异常来判断,可能会有多种解释。
动测技术是一门正在研究、发展、完善中的新技术,许多关键技术问题,尚需进一步研究、总结、提高,而它所服务的对象是地质极其复杂、深达数10m的地下隐蔽工程,到目前为止,低应变完整性检测,只能定性地告诉我们,桩身有没有缺陷的存在、缺陷的大概位置以及缺陷的大致程度,至于对缺陷的性质和程度的定量描述,就低应变技术本身而言,有一定的难度。
只有在实测曲线(时域、频域)的基础上综合分析各种因素的影响才能得到比较合理的结论。
为此,必须采用综合分析的方法,全面考虑工程地质状况、桩位分布、偏位和倾斜状况,沉桩的工艺流程和沉桩速度、基坑开挖深度和开挖过程,周边土体位移等方面的因素。
3.2综合分析方法的准备工作检测人员首先要了解该工程的概貌,内容包括建筑物的类型、桩基础的种类、设计指标、地质情况、施工单位的素质和工作作风以及建设单位现场管理人员、监理人员的情况等。
在检测工作开始以前,应借阅基础设计图纸及有关设计资料、工程地质勘察报告、桩基础的施工记录、建设单位现场管理人员、监理人员的现场工作日志等。
对于预应力混凝土管桩,还应注意收集以下资料:(1)产品质量检验资料。
管桩运到工地后,监理施工单位应对进入工地的所有管桩的规格、型号、尺寸、外观质量、尺寸偏差、管桩堆放及桩身破损情况等进行全面检查。
同时,检测单位应对进入施工场地的管桩进行随机见证抽样检测。
(2)施工记录资料。
收集沉桩过程中建设单位、监理单位等根据随机抽查已截下的桩头,对钢筋数量、钢筋直径、预应力钢筋抗拉强度、钢筋布置、端板尺寸及钢筋保护层厚度等进行检测的相关记录。
收集沉桩过程中建设单位、监理单位等对闭口桩尖的钢板厚度、桩尖尺寸、焊缝质量等进行检测的相关记录。
在深厚饱和软土中沉桩,当布桩密集时,应收集沉桩施工过程中对桩顶标高变化的监测记录。
(3)施工验收资料。
收集工程桩顶标高检验的相关记录,收集开挖基坑中对工程桩的外露桩头或在桩孔内进行桩身倾斜度检测的相关记录。
有条件时尚可收集监理等相关单位逐根对工程桩的桩孔内壁进行灯光照射目测或孔内摄影检查,观察孔内是否渗水、渗泥、进土,有无明显破损、错位、挠曲等现象,并作详细记录,注明发现缺陷的位置以及进水、渗泥、进土深度的相关记录。
3.3综合分析方法的具体实施除了通过实测波形直观判读缺陷反射外,还需注意以下事项:工程质量的总体印象;异常桩的数量和总体比例;桩的承载性状,抗压、抗拔、水平力为主,或是多种承载工况;地质状况有无异常和敏感问题,如淤泥层;施工记录有无异常;问题桩所在的承台桩的数量及所在的位置;施工工艺和在所在地区使用的可靠性;是否因土方开挖导致损坏;桩位,是否倾斜;是否可以排除预制桩的接桩反射等。
数据曲线最好由检测人员来分析,因为检测人员对现场的检测环境了解比较全面,同时对被测桩的整体质量和现场测试信号有一个可靠的认识,能做到科学客观地分析。
4.工程实例上海松江某工程,由10余栋高层、小高层住宅组成。
桩基础采用预应力混凝土管桩。
在基坑开挖时,发现部分区域工程桩的外露桩头出现明显倾斜,最大倾角接近30°。
根据轴线复核数据,个别工程桩的水平位移达2.4m。
结合倾斜桩的分布区域、勘察报告、施工记录、基坑监测报表等技术资料综合分析,估计很大原因是施工单位在开挖塔吊基础时没做围护。
塔吊基础开挖时邻近基坑并没有同步进行,最大高差约7.5m,加之场地较差,导致土体滑移,将工程桩推歪。
作为一种常规检测方法,低应变法以其采集快速、方便、费用低廉等得到了普遍的应用。
有关方面决定采用低应变法对工程桩进行100%普测。
但是,令人疑惑的一幕出现。
外露桩头出现明显倾斜,桩孔内腔肉眼目测可发现桩身上部明显倾斜甚至扭曲。
可是,无论在桩的受压一侧还是受拉一侧采集多个动测信号,采用手锤还是力棒激振,低应变动测曲线并没有出现明显的缺陷反射。
即便对动测曲线进行滤波、指数放大等处理,还是难以发现缺陷反射。
典型的90号、91号、92号3根工程桩,波速为4200m/s,外露桩头明显倾斜15°~20°,对应的动测曲线见图1。
图1典型动测曲线单凭动测曲线,疑似缺陷反射信号的幅值并不大,而且缺陷的位置似乎应为上、下节桩间的焊接接头位置,动测曲线中缺陷反射完全可能是上、下节桩间焊接接头的正常反应。
同时,疑似缺陷位置与土体滑移面不一致,与推测的断裂位置(6~8m)不一致,确实没有任何理由可以判定为Ⅲ、Ⅳ类桩。
但是如果检测人员勉强判定为Ⅲ、Ⅳ类桩,理由似乎不那么充分,而且无法判定缺陷深度。
对于后续的工程处理并没有多大的参考价值。
这些事实都充分说明了对于预应力混凝土管桩,低应变完整性方法的适用性值得商榷,检测人员应清醒认识到低应变方法的局限性。
抽取部分基桩进行孔内摄像检测,发现绝大多数抽检桩在桩顶下6~8m处明显弯曲,甚至扭曲,但是在管桩内腔观测到的裂缝并不明显,只有个别抽检桩出现轻微的渗水或渗泥。
可见,与预制方桩等非预应力桩相比,尽管桩身发生了明显的水平位移,但是预压应力的存在使得裂缝宽度往往不明显,桩身并没有出现阻抗的明显变化界面。
若不采用综合分析方法,单凭检测信号判定为Ⅰ、Ⅱ类桩,待上部结构施工完毕,在竖向荷载的偏心受压作用下,横向裂缝会逐渐扩展,桩身结构承载力会受到极大的削弱甚至会造成桩身折断,从而造成严重的安全事故。
为了慎重起见,针对这一现象,有关方面决定进行补桩处理。
5.预应力管桩综合分析方法针对管桩低应变时域、频域信号中缺陷反射不明显的典型问题,有人提出了运用小波理论等多种方法,有效地解决低应变法识别桩身细微裂缝的技术难题。
但是鉴于低应变对于管桩存在天生、固有的缺陷与不足,单凭信号处理的技术手段是难以轻易解决的。
概括地讲,预应力管桩存在5个特殊性:一是环形截面,薄壁结构,并非一维杆件;二是理论研究不够深入,平截面不成立;三是预应力高强混凝土,脆性破坏,抗剪性能差;四是预应力钢棒,耐久性要求;五是万一上下节桩间错位,荷载不能正常传递。
笔者结合十几年的工作经验与切身体会,若采用低应变法检测桩身完整性,建议应符合以下规定:(1)检测的最佳时间是刚打入土体不久、桩周受扰动土的固结还没有完成、土阻力比较小的时候。
