H108-2A晶体管收音机组合电路原理

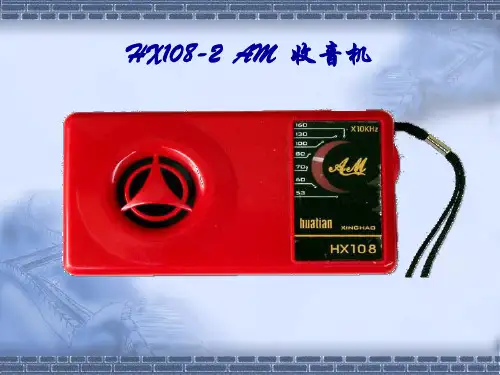

HX108-2收音机详细原理及讲解
考核要求
▪ 无错装漏装 ▪ 焊点大小合适、美观，无虚焊 ▪ 器件无丢失损坏 ▪ 调试符合要求 ▪ 收音机是否正常工作
放假可以把收音机带回家!!!!
元件脚的弯制成形 2
元件的插放
注意
焊点的正确形状
第四步：元器件焊接与安装
▪ 注意不仅要位置正确，还要焊接可靠，形状 美观
错焊元件的拔除 1
错焊元件的拔除 2
提醒
▪ 焊接前电阻要看清阻值大小，并用万用表校核。电 容、二极管要看清极性。
▪ 一旦焊错要小心地用烙铁加热后取下重焊。拨下的 动作要轻，如果安装孔堵塞，要边加热，边用针通 开。
超外差调幅收音机的组成与波形图
F信
F本=F信+F中
取差频F中
音频 负反馈环
超外差式收音机的优点
1. 在接收波段范围内，信号放大量均匀一致。 变频级将外来的高频已调波信号变换成465kHz的固 定中频，系统只需将固定中频进行放大。使高、低端 电台音量一致 。 2. 灵敏度高（收弱台能力强） 晶体管能工作在最佳工作状态。因此，收音机的灵敏 度可以做得很高。 3. 选择性好（电台隔离性好，不会串台） 只有外来信号与本机振荡信号的频率相差为 465kHz时，才能进入中频放大电路。中频放大器具有 选频特性。整机的选择性大大提高了。 因此:超外差技术被广泛应用在各类无线通讯系统之中.
声音信号 声电转换 调制
f 0.3 ~ 3.4kHz
图1—1 无线电广播发射原理框图
发射
无线电波的发射
载波的调制与解调
（一）载波
高频振荡电路产生的高频、等幅电磁波，叫做载 波。载波是运输工具，起运载低频信号的作用。
HX108-2晶体管收音机的原理与装配调试
调试步骤(续) • 频率复盖
将XFG-7置于520KHZ，输出场强为5mV/M， 调制频率1000KHZ，调幅度30%。双联调至低端， 用无感应螺丝批调节红中周（振荡线圈），收到信 号后，再将双联旋至最高端，XFG-7信号发生器置 于1620KHZ，调节双联振荡联微调电容C1B，收 到信号后，再重复将双联旋至低端，调红中周，以 此类推。高低端反复调整，直至低端频率为 520KHZ，高端频率为1620KHZ为止，频率复盖 调节到此结束。
2.整机装配工艺
• 元器件准备 • 插件焊接 • 组合件准备 • 装大件 • 开口检查与试听 • 前框准备
(1).元器件准备
首先根据元器件清单清点所有元器件，并用 万用表粗测元器件的质量好坏。再将所有元 器件上的漆膜、氧化膜清除干净，然后进行 搪锡（如元器件引脚未氧化则省去此项）， 最后将电阻、二极管进行弯脚。
调试步骤(续)
•统调
将XFG-7置于600KHZ频率，输出场强为 5mV/M左右，调节收音机调谐旋钮，收到 600KHZ信号后，调节中波磁棒线圈位置，使 输出最大，然后将XFG-7旋至1400KHZ，调 节收音机，直至收到1400KHZ信号后，调双 联微调电容C1A，使输出为最大，重复调节 600KHZ和1400KHZ统调点，直至二点均为 最大为止，至此统调结束。
⑧将组装完毕的机心按图所示装入前框， 一定要到位。
机芯安装示意图
4.整机调试工艺 • 仪器设备 • 调试步骤
(1).仪器设备
• • • • • • 稳压电源（200mA、3V）； XFG-7高频信号发生器； 示波器（一般示波器即可）； DA-16毫伏表（或同类仪器）； 圆环天线（调AM用）； 无感应螺丝批。
⑥供电电源的工作原理
HX108收音机制作实验报告
HX108收音机制作实验报告HX108-2收音机制作班级: 学号: 姓名:指导老师:HX108-2收音机的制作一、 HX108-2收音机的介绍1、 HX108-2型七管半导体收音机的主要性能:频率范围:525—1605kHz输出功率:100mw(最大)扬声器:φ57?,8Ω电源:3V (5号电池二节)体积:122*66*262、HX108-2型七管半导体收音机的工作原理图一所示为收音机工作方框图，图二所示为七管半导体收音机的电路图，图三所示为HX108-2装配图:图一1K3V图二图三常用的典型七管超外差收音机电路，它主要由输入回路、变频级、中放级、检波级、低放级、功率输出级和AGC电路组成。
整机中含有七只三极管，其中V1为变频管，V2、V3为中放管，V4为检波管，V5为低频前置放大管，V6、V7为低频功放管。
天线回路选出所需的电台信号，经过变压器B1耦合到变频管V1的基极。
同时，由变频2管V1、振荡线圈B2、双联同轴可变电容C1B等元器件组成的基极调射级型变压器反馈式本机振荡器，本振信号经电容C3注入到变频管V1的发射极。
电台信号与本振信号在变频管V1中进行混频，混频后，V1管集电极电流中将含有一系列的组合频率分量，其中也包含本振信号与电台信号的差频(465KHZ)分量，经过中周B3( 220图五3R12 220图六R12 220图七低放部分时由前置放大器和低频功率放大器组成。
由V5组成的变压器耦合式前置放大器将检波器输出的音频信号放大后，经输入变压器B6送人功率放大器中进行功率放大。
功率放大器时由V6、V7等元器件组成，它们组成了变压器耦合式乙类推挽功率放大器，将音频信号的功率放大到足够大后，经输出变压器B7耦合去推动扬声器发声。
其中R11、VD4用来给功放管V6、V7提供合适的偏置电压，消除交越失真。
图八为低放级和功率输出级。
4KDC3V图八本机由3V直流电压供电，为了提高功放的输出功率，因此，3V直流电压经滤波电容C15去耦滤波后，直接给低频功率放大器供电。
最新HX108-2收音机原理---详解..ppt课件
1) 当输入信号不太强时，第一级中
B
放管受UAGC控制，收音机能正常工
作。由于这时输入信号尚小，第一
级中放管的集电极电流比变频的集
电极电流大(即Ic2>Icl时)，则有
Vcc-Ic1R3>Vcc-Ic2R5，A点电压高
于B点电压，使D3受反向电压作用
而截止。此时，D3的等效电阻很大，
相当于在变频级选频回路两端并联 了一个大电阻，对选频回路的Q值
A
影响很小，二次ACC电路不起作用。
2) 当输入信号很强时，由于一
次AGC电路的作用，使第一级
B
中放管的集电极电流进一步减
收音机中自动增益的控制过程
(1) 静态时 当收音机没有接收到电台的广播时，V2(受控管)的集电极
电流IC2为0.2～0.4mA。第一级中放管具有最高的β 值，中放电路处于最
高增益状态。 (2) 弱信号输入时 当收音机接收较弱信号电台的广播时，中放电路输
出信号的电压幅度较小，检波后产生的UAGC也较小。当负极性的UAGC经 R5送至V2的基极时，将使V2的基极电压略有下降、基极电流略有减小。由 于UAGC也较小，所以IC2将在0.4mA的基础上略有减小，使第一级中放管仍
电路，各级放大器的交流信号电流都将通过电源的内电阻而产生电压降。各级 电路之间就会产生“交连”，即正反馈。高频信号的正反馈，将产生高频自激 啸叫；低频信号的正反馈，将产生低频自激“嘟、嘟”的汽船声，使收音机不 能正常工作。
《管理学基础》课程说课
《管理学基础》课程说课

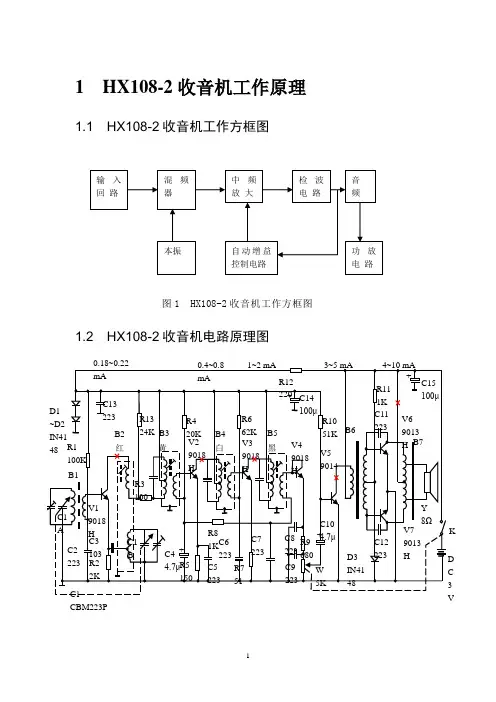

1 HX108收音机
1 HX108-2收音机工作原理1.1 HX108-2收音机工作方框图图1 HX108-2收音机工作方框图1.2 HX108-2收音机电路原理图输入回 路 混频 器 中频放 大 本振检波电 路 自动增益控制电路 音频功放电 路0.18~0.22 mA0.4~0.8 mA1~2 mA3~5 mA4~10 mAC15 100μV6 9013H C11 223R11 1K + B7B6R1051K C14100μR12 220 + B5 V5 9014 V4 9018HV39018HR662K B4 V2 9018HR4 20K B3C13 223 R13 24K B2 R1 100K D1 ~D2IN4148 V19018HR3 100C1 A R81KC1BC2 223 C3 103 R22K C1 CBM223PC4 4.7μC5 223 C6 223C7 223 R7 51C8223C9 223 R9 680 ++ C10 4.7μW 5KD3IN4148C12 223V7 9013HK Y 8ΩD C 3V红黄白黑 B1 R5 150图2 HX108-2收音机电路原理图1.3 HX108-2收音机PCB装配图图3 HX108-2收音机PCB装配图图3 HX108-2收音机PCB装配图1.4 收音机工作原理说明收音机原理是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机变成音波。
由于广播事业发展，天空中有了很多不同频率的无线电波。
如果把这许多电波全都接收下来，音频信号就会像处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。
为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。
选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。

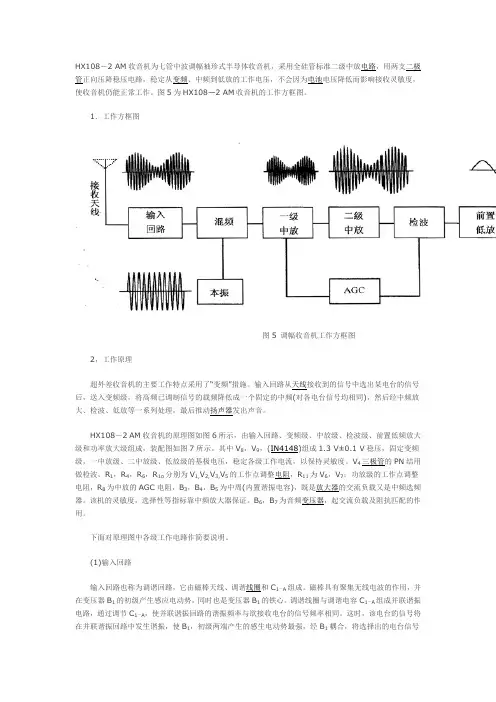

HX108收音机工作原理
HX108－2 AM收音机为七管中波调幅袖珍式半导体收音机，采用全硅管标准二级中放电路，用两支二极管正向压降稳压电路，稳定从变频、中频到低放的工作电压，不会因为电池电压降低而影响接收灵敏度，使收音机仍能正常工作。
图5为HX108—2 AM收音机的工作方框图。
1．工作方框图图5 调幅收音机工作方框图2，工作原理超外差收音机的主要工作特点采用了“变频”措施。
输入回路从天线接收到的信号中选出某电台的信号后，送入变频级，将高频已调制信号的载频降低成一个固定的中频(对各电台信号均相同)，然后经中频放大、检波、低放等一系列处理，最后推动扬声器发出声音。
HX108－2 AM收音机的原理图如图6所示，由输入回路、变频级、中放级、检波级、前置低频放大级和功率放大级组成，装配图如图7所示。
其中V8，V9，(IN4148)组成1.3 V±0.1 V稳压，固定变频级，一中放级、二中放级、低放级的基极电压，稳定各级工作电流，以保持灵敏度。
V4三极管的PN结用做检波。
R1，R4，R6，R1o分别为V1,V2,V3,V5的工作点调整电阻，R11为V6，V7；功放级的工作点调整电阻，R8为中放的AGC电阻，B3，B4，B5为中周(内置谐振电容)，既是放大器的交流负载又是中频选频器。
该机的灵敏度，选择性等指标靠中频放大器保证。
B6，B7为音频变压器，起交流负载及阻抗匹配的作用。
下面对原理图中各级工作电路作简要说明。
(1)输入回路输入回路也称为调谐回路，它由磁棒天线、调谐线圈和C1－A组成。
磁棒具有聚集无线电波的作用，并在变压器B1的初级产生感应电动势，同时也是变压器B1的铁心。
调谐线圈与调谐电容C1－A组成并联谐振电路，通过调节C1－A，使并联谐振回路的谐振频率与欲接收电台的信号频率相同。
这时，该电台的信号将在并联谐振回路中发生谐振，使B1，初级两端产生的感生电动势最强，经B1耦合，将选择出的电台信号送入变频级电路。
由于其他电台的信号及干扰信号的频率不等于并联谐振回路的谐振频率，因而在Bt初级两端产生的感应电动势极弱，可被抑制掉，从而达到选择电台的作用。
HX108-2A晶体管收音机实训报告[修改版]
![HX108-2A晶体管收音机实训报告[修改版]](https://img.taocdn.com/s3/m/5042a694dc88d0d233d4b14e852458fb770b38fb.png)
第一篇：HX108-2A晶体管收音机实训报告HX108-2A晶体管收音机实训报告姓名：学号：专业：实训地点：指导教师：一、实训目的：1.熟悉手工焊锡的常用工具的使用及其维护与修理；2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程；3.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书；4.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表及对各种元器件的检测方法；5.了解电路板的原理和对电路故障的检测与维修；6.了解电子产品的焊接、调试与维修方法。
二、实训器材：(1)电烙铁；(2)锡；(3)螺丝刀、镊子等必备工具；(4)两节5号电池；(5)万用表（数字万用表）三、实验原理简述HX108-2A型收音机是由4个三极管和2个二极管组成的，其中三极管主要为9018H放大型三级管，有差频放大作用和集电极与基极连接充当二极管使用的。
二极管主要是两个IN4148型并联实现正向导通的其端电压为1.4v；该机的主要性能为：频率范围：中波525～1605khz中频频率：465khz灵敏度：小于等于1.5mv/m26dbS/N选择性：大于等于20db 误差9kHZ电源：3v(1.5v干电池二节)静态电流无讯号时消耗电流输出功率大于等于180mW（10%失真时）HX108-2A型晶体管收音机电路原理图（见收音机附表）四、实训内容：(1)学习识别简单的电子元件与电子线路；(2)学习并掌握收音机的工作原理；(3)按照图纸焊接元件，组装一台收音机，并掌握其调试方法；(4)学习万用表的使用方法和对元器件的检测方法；(5)了解电路板的原理和对电路故障的检测与维修。
五、实验步骤：(一)发收音机装配零件，检查和熟悉各种零件首先根据元器件清单（见收音机附表）清点所有元器件，并用万用表粗测元器件的质量好坏。
再将所有元器件上的漆膜、氧化膜清除干净，然后进行搪锡（如元器件引脚未氧化则省去此项），最后将电阻、二极管进行弯脚。
最新HX108-2收音机详细原理及讲解上课讲义
本课题的目的及意义
▪ 锡焊技术是电工的基本操作技能之一，通过 实习要求大家在初步掌握这一技术的同时， 注意培养自己在工作中耐心细致，一丝不苟 的工作作风。
▪ 收音机是最常用的家用电器之一，通过这次 实习，我们应该在了解其基本工作原理的基 础上学会安装、调试、使用 ，并学会排除一 些常见故障。
第一步：清点材料
▪ 注意
请按材料清单一一对应，记清每个元件的名称 与外形
提醒
▪ 要小心滚掉弹簧和螺丝 ▪ 清点完后请将暂时不用材料放回塑料袋备用。 ▪ 打开时请小心，不要将塑料袋撕破，以免零
件丢失。 ▪ 清点材料时请将机壳后盖当容器，将所有的
东西都放在里面 。
零 件1
电阻 共13只
零件 2
零件 3
中频放大器
中周滤波式中频耦电合变路压器
前级谐振 选频网络
本级谐振选 频网络
中频放大器的任务
电台发射的载波经过变频以 后得到的 “中频”电压是很弱 的（幅度很低，约数十毫伏） 必须利用电压放大器进行足够 地放大。
HX108-2装配图
HX108-2收音机的印刷电路
安装步骤
▪ 机械部件的安装调整 ▪ 焊接前的准备工作 ▪ 元器件的焊接与安装 ▪ 收音机故障的排除 ▪ 二 极 管、电容、电阻的 认识 ▪ 清点材料
调制信号
调制器
（声音信号）
×
调幅信号输出
载频信号 （高频信号）
长波：f<535kHz 中波：535kHz< f<1605kHz 短波：几MHz< f<10几MHz
载 波
调调
幅
制 波
与
调
调 幅
频波
收音机原理HX108-2
超外差式收音机原理
超外差调幅制（AM ）收音机的组成
信 号 接
混 频 放
中 放
中
检
放
波
前 置 放
功 率 放
收
大
1
2
大
大
扬 声 器
本振 电路
AGC 控制
HX108-2调幅（AM）收音机原理图
混频电路 选频电路
输入调谐回路 混频三极管
前置放大电功路放电路 检波电路
AG本C振自回动路增益控制 中频放大电路
(3) 强信号输入时 当收音机接收较强信号电台的广播时，中放电路输 出信号的幅度较大，检波后产生的UAGC也较大。当负极性的UAGC经R8送 至V2的基极时，将使V2的基极电压下降、基极电流减小。由于UAGC较大 ，IC2将在0.4mA的基础上大幅度下降，使第一级中放管β值减小，第一级 中放电路的增益随之减小，检波电路输出的音频信号电压幅度基本维持在 额定值，不致有明显的增大。
组成
中频放大电路一般由两级中频放大器组成，每级中频放大器的前面及后面均设 有465kHz的中频选频回路，以便对中频信号进行放大和选频。第一级中频放大器的 输入信号是来自变频级的中频信号，第二级中频放大器的输出信号经第三中频变压 器的耦合送入检波器进行解调。
三、中频放大电路
偏置电阻
中放管
AGC控制反馈电阻
由变压器B1的初级即调谐线圈与调 谐电容C1A组成串联谐振电路,当感应电 动势的频率与谐振频率相同时，回路中 电流最大，变压器B1的初级两端的电压 最大，起到选频的作用。
调节C1-A，使串联谐振回路的谐振频率与欲接收电台的信号频率相同，这时，该电台的信号将 在串联谐振回路中发生谐振，使B1初级两端产生的感生电动势最强，经B1耦合，将选择出的电台 信号送入变频级电路。由于其它电台的信号及干扰信号的频率不等于串联谐振回路的谐振频率，因
HX108-2七管半导体收音机原理安装调试及常见问题解决
变压器 2个
零件5
C9018 H331 S9014 C 998 S9013 H 998
三极管 7个
160 130 100 80 70 60 53
×10KHz
AM
4个
1个
2个
HX108
周率板 1个 电位盘 1个
调谐盘1个
零件6
正极片 2个
负极弹簧 2个
磁棒和线圈 1套
磁棒支架 1个
零件7
罗钉 5个
前框准备 5
将导线焊在喇叭 与电路板上
将正负电源线焊在 电路板的指定位置
0.5W 8Ω
0.18~0.22 mA
连 接 测 试 点
返回
0.4~0.8 mA
1~2 mA
4~10 mA
3~5 mA
前框准备 6
机芯安装方向
印制电路板
CBM-223
0.5W 8Ω
调 整 中 频 频 率 第 一 步
打开收音机， 随便找一个 低端电台
yes 错
直接从元件 根部，将元 件脚弯制成形
用镊 子夹住元件根 部，将元件脚 弯制成形
大约1- 2 mm
镊子
元 件 脚 的 弯 制 成 形 2
立式插法的 元件只要弯 一边
别太短
元 件 的 插 放
卧式插法
立式插法
HX-2 108收音机 的安装，采用立式 插法
立式插法的注意点
向左倾斜 o 15-20 大约1~2mm
R5 150Ω 棕绿棕
零件 2 二极管
IN4148
3个
电解电容
＋－
100μ F
2个
＋－
电位器 1个
4.7μ F
2个
零件 3
HX108-2收音机组装教程
安装步骤
清点材料 元件检测 焊接前的准备工作 元器件的焊接与安装 机械部件的安装调整 收音机故障的排除
第一步：清点材料
注意
请按材料清单 一一对应，记 清每个元件的
名称与外形
友情提醒1
打开时请小心，不要将塑料袋撕破， 以免材料丢失。
清点材料时请将机壳后盖当容器，将所 有的东西都放在里面 。
清点完后请将材料放回塑料袋备用。 暂时不用的请放在塑料袋里。
零件 2
二极管
IN4148
3个
＋－ ＋－
电位器 1个
电解电容
100μF
2个
4.7μF
2个
零件 3
连接线 Lines 4根
223
9个
103
元片电容共 10
1个
个
线路板 1 块
零件4
CBM-223
双联 CBM223P 1个
变压器 2个
DD ML10
-18
中 周
4
DD TF10 -44C
个
零件5
C9018 H331
100μF
223
223
9014
223
100μF
印 制 板 背 面 的 安 装
返回
第四步： 安装2
前
框
准
备
前框 背面
1
160
×10KHz
130
100
80
AM
70
60
53
HX108
前框准备 2
撕去周率板 正面的保护膜 和背面的双面胶
前框 正面
16
×10KHz
103
100
800 70
AM
60
HX108-2收音机组装教程 ppt课件
B4
B5
白
V3
黑 V4
9018H
9018H
9018H
R10 51K B6
V5
9014
R11 1K
+
C15 100μ
C11
223
V6
9013H
B7
B1
R3
100
V1
C1 A
9018H
C3 C2 103
C1 B
223 R2
2K
C1 CBM223P
C4+
4.7μ R5 150
R8 1K
C6
C7
223
223
偏置电压降低，工作电流 IE 将减小， 中放增益随之降低，从而使
得检波器输出的电平能够维持在pp一t课定件 的范围。
8
低放部分是由前置放大器和低频功率放大器组成。由 V5 组成的 变压器耦合 式前置放大器将检波器输出的音频信号放大后， 经输
入变压器 B6 送入功率放大 器中进行功率放大。
功率放大器是由 V6、V7 等元器件组成的，它们组成了变压 器耦 合式乙类推挽功率放大器，将音频信号的功率放大到足够大后，经
打开时请小心，不要将塑料袋撕破， 以免材料丢失。 清点材料时请将机壳后盖当容器，将 所有的东西都放在里面 。 清点完后请将材料放回塑料袋备用。 暂时不用的请放在塑料袋里。
弹簧和螺丝
要小心滚掉
ppt课件
12
电阻 共13
零件1
R1 100k 棕黑黄 R2 2k 红黑红 R3 100Ω 棕黑棕 R4 20k 红黑橙 R5 150Ω 棕绿棕
R6 62k 蓝红橙 R7 51Ω 绿棕黑 R8 1k 棕黑红 R9 680Ω 蓝灰棕 R10 51k 绿棕橙
HX108-2收音机
输入 回路
混频
中放1
中放2
检波
前置 低放
功放
AGC 本振
3.中放级：此收音机为两级中放电路，是以中放管V2 和V3 为中心组成的电 路。它的主要任务是把混频级输送来的中频信号放大，被放大了的中频 信号还要经过选频电路进行选频，滤掉不必要的信号成分，然后输送给 检波级检波。 4.检波级：输入信号变换为465KHz 的中频信号，只是载波频率发生了变化， 加在载波上的音频信号并没有改变。这种中频信号人耳是听不到的，还 要经过检波，将音频信号与载波信号分离。担任检波任务是以晶体三极 管V4为中心组成的检波电路。 5.自动增益控制AGC：使放大电路的增益自动地随信号强度而调整的自动控 制方法，本机为负反馈。 6.低放和功放级：由电位器选择出音频信号的强弱后，经过以V5 为中心的 前置低放和以V6、V7为中心的功率放大后，推动扬声器发出声音。
锡焊技术是电工的基本操作技能之一， 通过实习要求大家在初步掌握这一技术的 同时，注意培养自己在工作中耐心细致， 一丝不苟的工作作风。
调幅收音机的工作原理
（1）、工作方框图
输入 回路
混频
中放1
中放2
检波
前置 低放
功放
AGC 本振
0.18~0.22 mA
HX108-2七管半导体收音机 电原理图
0.4~0.8 mA 1~2 mA R12 220
1、调低端
CBM-223
调红中周B2 调到640KHz电台 声音最大 在550-700KHz 范围内选一个 电台，如中央 人民广播电台 640KHz。
调整频率范围（对刻度）
2、调高端
CBM-223
在1400-1600KHz 范围内选一个电 台，如1500KHz 将协调盘指针指 在周率板刻度 1500KHz的位置
HX108-2七管半导体收音机原理安装调试及常见问题解决
用铜铁棒两端分别靠近线圈 如果收音机声音都变小，说 明电感量正好，则电路已获 得统调
实习组装调整中易出现的问题
1、变频部分
判断变频级是否起振，用MF47型万用表直流2.5V档接V1发射级， 负表棒接地，然后用手摸双联振荡联（即连接B2端），万用表指针应 向左摆动，说明电路工作正常，否则说明电路中有故障。变频级工作 电流不宜太大，否则噪声大。红色振荡线圈外壳两脚均应焊牢，以防 调谐盘卡盘。
B2 红
+
R13 24K B3 黄 R4 20K V2 9018H R6 62K B4 白 V3 9018H B5 黑
C14 100μ
C15 100μ
V4 9018H
V6 9013H B7
V5 9014
R3 100 V1 9018H C3 103 R2 2K C1 B R8 1K C6 223 C5 223 R7 51 C7 223 C8 R9 223 680 C9 223 C10 + 4.7μ C12 223 V7 9013H Y 8Ω K DC 3V
大约1- 2 mm
镊子
元 件 脚 的 弯 制 成 形 2
立式插法的 元件只要弯 一边
别太短
元 件 的 插 放
卧式插法
立式插法
HX-2 108收音机 的安装，采用立式 插法
立式插法的注意点
向左倾斜 o 15-20 大约1~2mm
元件脚大 o 约折弯30
剪去多余 的元件脚
注意 1
yes
no
烙铁必须插在烙铁架中1
C9018 H331 S9014 C 998 S9013 H 998
三极管 7个
160 130 100 80 70 60 53
HX108-2收音机课程设计报告
设计题目：系别：专业：班级学号：姓名：指导教师：设计时间：三．收音机原理分析:HX108-2型7管半导体收音机频率范围：525~1605KHZ；输出功率：100mW（最大）；扬声器：φ57mm，8Ω；电源：5号电池二节。
电原理图如图2.1。
由图知，整机中含7只三极管，因此称为7管收音机。
其中，三极管V1为变频管，V2、V3为中放管，V4为检波管，V5为低频前置放大管，V6、V7为低频功放管。
天线回路选出所需电台信号，经变压器B1耦合到变频管V1基极。
与此同时，由变频管V1、振荡线圈B2、双联同轴可变电容C1B等元器件组成的共基调射型变压器反馈式本机振荡器，其本振信号经电容C3注入到变频管V1发射极。
电台信号与本振信号在变频管V1中进行混频，混频后，V1管集电极电流中将含有一系列组合频率分量，其中包含本振信号与电台信号的差频（465KHZ）分量，经过中周B3(内含谐振电容），选出所需中频（465KHZ）分量，并耦合到中放管V2基极。
图中电阻R3是用来进一步提高抗干扰性的，二极管VD3是用以限制混频后中频信号振幅（即二次AGC）。
中放由V2、V3等元器件组成的两级小信号谐振放大器。
通过两级中放将混频后所获得的中频信号放大后，送入下一级检波器。
检波器由三极管V4（相当于二极管）等元件组成的大信号包络检波器。
检波器将放大的中频调幅信号还原为所需音频信号，经耦合电容C10送入后级低频放大器进行放大。
检波过程中，除产生所需音频信号之外，还产生反映输入信号强弱的直流分量，由检波电容之一C7两端取出后，经R8、C4组成的低通滤波器滤波后，作为AGC电压加到中放管V2基极，实现反向AGC。
即当输入信号增强时，AGC电压降低，中放管V2的基极偏置电压降低，工作电流IE将减小，中放增益随之降低，从而使得检波器输出的电平能够维持在一定的范围。
低放部分由前置放大器和低频功率放大器组成。
由V5组成的变压器耦合式前置放大器将检波器输出的音频信号放大后，经输入变压器B6送入功率放大器进行功率放大。
HX108收音机工作原理
HX108－2 AM收音机为七管中波调幅袖珍式半导体收音机，采用全硅管标准二级中放电路，用两支二极管正向压降稳压电路，稳定从变频、中频到低放的工作电压，不会因为电池电压降低而影响接收灵敏度，使收音机仍能正常工作。
图5为HX108—2 AM收音机的工作方框图。
1．工作方框图图5 调幅收音机工作方框图2，工作原理超外差收音机的主要工作特点采用了“变频”措施。
输入回路从天线接收到的信号中选出某电台的信号后，送入变频级，将高频已调制信号的载频降低成一个固定的中频(对各电台信号均相同)，然后经中频放大、检波、低放等一系列处理，最后推动扬声器发出声音。
HX108－2 AM收音机的原理图如图6所示，由输入回路、变频级、中放级、检波级、前置低频放大级和功率放大级组成，装配图如图7所示。
其中V8，V9，(IN4148)组成1.3 V±0.1 V稳压，固定变频级，一中放级、二中放级、低放级的基极电压，稳定各级工作电流，以保持灵敏度。
V4三极管的PN结用做检波。
R1，R4，R6，R1o分别为V1,V2,V3,V5的工作点调整电阻，R11为V6，V7；功放级的工作点调整电阻，R8为中放的AGC电阻，B3，B4，B5为中周(内置谐振电容)，既是放大器的交流负载又是中频选频器。
该机的灵敏度，选择性等指标靠中频放大器保证。
B6，B7为音频变压器，起交流负载及阻抗匹配的作用。
下面对原理图中各级工作电路作简要说明。
(1)输入回路输入回路也称为调谐回路，它由磁棒天线、调谐线圈和C1－A组成。
磁棒具有聚集无线电波的作用，并在变压器B1的初级产生感应电动势，同时也是变压器B1的铁心。
调谐线圈与调谐电容C1－A组成并联谐振电路，通过调节C1－A，使并联谐振回路的谐振频率与欲接收电台的信号频率相同。
这时，该电台的信号将在并联谐振回路中发生谐振，使B1，初级两端产生的感生电动势最强，经B1耦合，将选择出的电台信号送入变频级电路。
由于其他电台的信号及干扰信号的频率不等于并联谐振回路的谐振频率，因而在Bt初级两端产生的感应电动势极弱，可被抑制掉，从而达到选择电台的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
H108-2A 晶体管收音机组合电路原理
H108-2A 收音机组合电路又称为超外差式接收系统（收音机）。
一、H108-2A 晶体管收音机组合电路方框图
H108-2A 晶体管收音机的电路方框图如图1所示。
从图中我们一眼就可看出H108-2A 晶体管收音机电路的全貌，即主要组成部分及各级电路的功能。
--
图1 H108-2A 晶体管收音机的电路方框图及波形图
从图1所示的方框图可以看出，H108-2A 晶体管收音机（超外差）的特点是：把接收到的高频调幅信号的载波频率fc 先变为频率较低而且是固定不变的中间频率fi ，再利用中频放大器加以放大。
方框图中的变频环节的作用是：把经过选频的高频载波信号（频率为fc 的调幅言号）和由本机振荡器产生的等幅高频信号（频率为fo ）同时加到变频输入
回路 混频 中放1 中放2 检波 前置
低放 功放
AGC
本振
器上，由于变频管的非线性作用，就产生了fo-fc的差频信号，但仍为调幅波。
因为差频fo-fc低于载频fc而又高于音频，所以习惯上把它叫做中频（中周）。
收音机的中频一般是465kH。
在选择电台过程中，本机振荡的频率fo随接收到
的载波频率fc而变，并维持二者之差，使整个接收频段内均匀工作在465kHz
左右，所以中频放大器的谐振回路就不需要调整，这样选择性也容易提高。
这
种形式的电路一般称为超外差式电路。
中频信号经过放大后，仍然是频率比较高的调幅波，从中频调幅波中把
音频信号检出来，也仍然称为检波。
检波出来的音频信号再经低放（包括功放）电路去推动扬声器发音。
这就是超外差式晶体管收音机的简单工作过程，各种信号波形如图1所示。
二、电路分析
超外差式晶体管收音机电路如图2所示。
图2 七管超外差收音机电路
1．输人选频级
从天线到晶体管Vl(9018H)基极之间的电路，叫输人回路。
，由图3可知，从天线接收到的信号，加到线圈B1和可变电容C1A(7/270)组成的谐振回路中，改变C1A的容量，就能选出我们所要接收的电台信号。
在这里是LC谐振，在电感线圈B1的初级L1的上面（相当于电感电阻R）上取输出电压耦合至B1的次级L2上送入V1的基极。
C1A的容量从最大调到最小，可以使回路的谐振频率从535kHz变到1605kHz。
这样整个中波波段内的电台就都包括进去了。
与C1A并联的电容C1A-1(5/20)是一个微调电容，其作用是补偿C1A以便能够在刻度盘上准确覆盖中波段范围的电台频率。
图3 输入选频级
2．变频级
变频级又称为混频级。
图4 变频级
高频管Vl担负变频和本振的双重作用。
Vl的偏置电流由R1，C2,Dl及D2
组成的简单稳压电源供电，以保正Vl 工作点的稳定，Dl 和D2串联可得到1.4V 的直流稳压电源。
R1为Vl 的基极偏置电阻、R2为Vl 的射极负反馈稳定电阻，C3是射极旁路电容。
C2是V1的直流电位提升电容，同时起到高频信号交流旁路作用。
L4、C1B 、C1B-1构成本机振荡器的谐振回路，L4是本振变压器B2的次级线圈，带有中间抽头以实现阻抗匹配，B2的初级线圈L3作为本振电路反馈用，以实现自激振荡的相位条件。
C1B 与C1A 为同轴旋转的双联可变电容器，调台时两者同步跟踪,以保证振荡频率0f 与接收载波频率c f 相差一个中频i f （465kHz ）。
由磁性天线B1感应到次级L2的高频调幅信号和本振高频等幅信号，同时加到变频管V1的基极和发射极上，两者经Vl 混频后产生的中频调幅信号由VI 的集电极输出，被中频变压器（俗称中周）B3初级线圈L5和电容C16(200P)所组成的中频谐振回路选出，这个回路谐振于465 kHz 。
得到的中频调幅信号，由B3的次级线圈L6耦合到下一级三极管V2的基极去放大。
需要注意的是电容C16(200P)在B3的下面自带。
3．中频放大级
三极管V2(9018H)和V3(9018H)组成两级中放。
V2是第一中放，R4是基极偏流电阻、R5是射极电阻、C5为射极旁路电容。
C4是V2的直流电位提升电容，同时起到高频信号交流旁路作用。
V2基极输人的中频调幅信号，放大后被中频变压器B4的初级线圈L7和电容C17(200P)所组成的谐振回路(谐振于465 kHz 得到中频调幅信号)选出，经B4的次级线圈L8耦合到第二中放管V3(9018H)的基极。
R6是V3的基极偏流电阻，C6是V3的直流电位提升电容，同时起到高频信号交流旁路作用。
中频信号经V3再次放大后，被中频变压器B5的初级线圈L9和电容C18(200P)所组成的谐振回路(谐振于465 kHz 得到中频调幅信号)选出，经B5的次级L10耦合到检波级V4（9018H ）的基极。
4．检波与自动增益控制
图5中频放大级
V4是由三极管构成的检波二极管，C8, R9, C9构成的π型滤波电路为检波后的残余中频滤波环节，R9为检波器的负载电阻。
中频调幅信号通过V4检波后得到的音频信号加到W上（音频及直流成分），其中音频信号经C10耦合，送到低放管V5(9014)的基极进行低频放大。
W为带开关的电位器，开关作为整机电源开关，调节W的滑动触点位置，可以改变送往V5基极的低频信号电压的大小，以控制收音机的音量。
检波级输出的另一路信号，则经R8、C4构成滤波器，滤去音频成分后加到V2的基极，这是检波后的直流电压，随信号强弱而变。
这个直流电压和V2的基极偏压方向正好相反，因而能抵消一部分偏流。
外界信号越强，抵消得越多。
于是降低了V2的发射结偏压，改变了V2的直流工作点，使V2的放大倍数降低。
反之，外界信号较小时，抵消作用也小，；相应的使V2的放大倍数也有提高，这就自动调节了放大器的增益。
因此由R6、C8构成的电路叫“自动增益控制”(AGC)电路。
图6 检波与自动增益
5．低频放大电路
有了这个电路，虽然天线接收的载波信号强弱不同，但收音机的音量变化并不显著。
低频放大电路是指从检波器输出端至扬声器之间的电路。
它包括低频电压放大（图7）和低频功率放大（图8）两部分。
低频放大电路的作用是将检波器解调输出的音频信号进行电压放大和功率放大，推动扬声器发声。
低频电压放大电路的作用是将检波器输出的微弱音频信号进行电压放大，为功率放大器提供足够的激励信号，由于其输入输出信号幅度都较小，故属于交流小信号电压放大电路。
这部分电路由小功率集成功放TDA2822及相关电路构成。
图7 低频放大电路
TDA2822 是一款低电压双路音频功率放大集成电路，其特点是：工作电压低，低于1.8V时仍能正常工作，集成度高，外围元件少，音质好。
TDA2822广泛应用
于收音机、随身听、耳机放大器等小功率功放电路中。
TDA2822对应的的国产型号是TD2822A.
1.TDA2822双声道功放的管脚、参数及应用电路
1) 工作电压低:最低工作电压为1.8V;
2) 静态电流和交叉失真都很小，电路可工作于立体声双声道，也可接成BTL
（桥式推挽功放或称平衡式无输出变压器）电路。
3）立体声工作时输出功率为1W×2（Vcc=9V,RL=8Ω，THD＝10％）
或110mW×2（Vcc=3V，RL=4Ω，THD＝10％）。
如下图8所示为TDA2822用于立体声功放的典型应用电路。
2脚电源电压，4脚电源地，7、6脚信号正输入，5、8脚信号负输入，1、3脚音源输出。
图8 TDA2822用于立体声功放的典型应用电路。
在H108-2A电路图中对应编号位置，R12和50K音量电位器是输入偏置电阻，把经C11耦合过来的信号送至功放的输入端7管脚，6脚是它的对应接地端；8脚和5脚是反向输入端，在这里接电容器，C13，C14构成运放的负反馈电路，R14，C15和R15，C16构成“茹贝尔”网络，抑制电路内的高次谐波，用于防止电路振荡。
6．电源电路
电源由两部分构成：一级电源为功率放大管TD2822A芯片提供电源；
由二极管D1、D2的管压降1.4V构成二级电源，为输入选频级，变频级，中频放大级，检波级提供电源。
另外，电路中的R12, C1, C10,C12是电源去藕（又称退藕）滤波电路。
由于各管子直流工作电压都由同一个电源供给，为了防止这个电源内阻引起寄生反馈产生自激振荡而加了该电容和电阻，
图9 电源电路。
