CNG加气站常见故障与处理

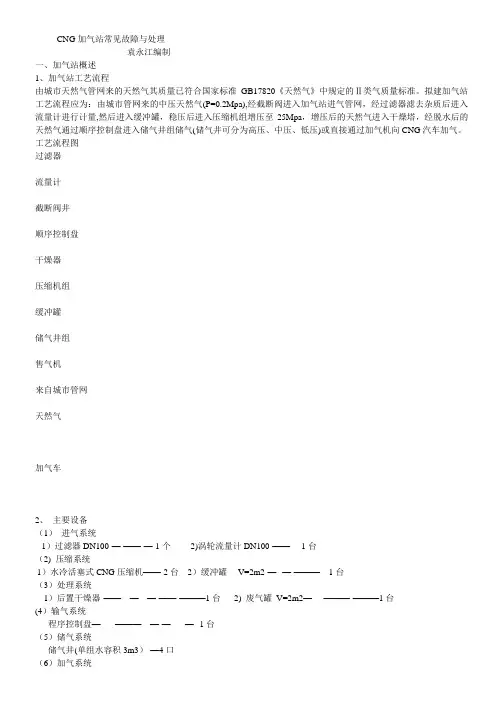

CNG加气站常见故障与处理袁永江编制一、加气站概述1、加气站工艺流程由城市天然气管网来的天然气其质量已符合国家标准GB17820《天然气》中规定的Ⅱ类气质量标准。

拟建加气站工艺流程应为：由城市管网来的中压天然气（P=0.2Mpa），经截断阀进入加气站进气管网，经过滤器滤去杂质后进入流量计进行计量，然后进入缓冲罐，稳压后进入压缩机组增压至25Mpa，增压后的天然气进入干燥塔，经脱水后的天然气通过顺序控制盘进入储气井组储气（储气井可分为高压、中压、低压）或直接通过加气机向CNG汽车加气。

工艺流程图过滤器流量计截断阀井顺序控制盘干燥器压缩机组缓冲罐储气井组售气机来自城市管网天然气加气车2、主要设备（1）进气系统1）过滤器DN100--------1个2）涡轮流量计DN100-------1台（2）压缩系统1）水冷活塞式CNG压缩机---2台2）缓冲罐V=2m2------------1台（3）处理系统1）后置干燥器------------------1台 2) 废气罐V=2m2------------1台（4）输气系统程序控制盘-----------------------1台（5）储气系统储气井（单组水容积3m3）--4口（6）加气系统售气机-----------------------------4台（7）箱式变配电站400KVA-------1套（8）自控系统1）可燃气体报警器------------8台2）防爆轴流风机---------------4台（9）冷却系统1)玻璃钢冷却塔-----------------1台2）水泵---------------------------2台（10）消防器材1）MFT/ABC35-----------------2只2）MF/ABC8-------------------14只3）MF/ABC4--------------------2只4）MT3---------------------------4只3、天然气中常见烃类的基本性质（101.325KPa,0℃）摘自化学工业出版社出版的《天然气操作技术与安全管理》续表4、天然气组分（由建设天然气公司提供）5、车用压缩天然气的技术要求为了满足汽车发动机的需要和安全生产的要求，根据《车用压缩天然气》GB18047-2000，车用压缩天然气应达到以下技术要求：（1）低热值等于或大于33.4MJ/Nm3（2）H2S含量小于或等于10mg/Nm3（3）含尘量小于或等于5mg/Nm3（4）CO2含量小于或等于3%（5）脱水后气体在常温常压下露点温度低于或等于-55℃6、天然气具有的危险、有害性从天然气的理化性质分析来看，天然气的爆炸下限＜10%的气体，根据《建筑设计防火规范》GB50016-2006第3.1.1条规定，爆炸下限＜10%的气体属于甲类气体；因此，天然气为甲类火灾危险物质，具有易燃易爆危险性。

二、加气站常见事故现象1、气体处理系统的危险性气体处理系统主要包括调压、除尘、脱水、干燥等工序，气体在处理过程中有可能出现阀门、法兰盘及焊缝处泄漏等现象。

2、由于工程设计考虑不周到、施工时埋下事故隐患或设备、管道、阀门等质量原因，造成气体泄漏形成爆炸性混合气体，遇火源发生爆炸和燃烧。

3、带有天然气的设备、管道、阀门等因为种种原因发生泄漏，其泄漏速度很快，若处置不及时、不得力，容易造成气体大量泄漏，大面积扩散，有发生重大火灾爆炸事故的危险。

4、由于操作、控制失误，使设备、管线内气压超过安全放散阀的额定工作压力，便会自动放散、排气，也具有爆炸燃烧危险。

5、站内有产生着火源的危险。

站内气体处理系统的工艺管道，设备静电接地和防雷接地装置失效而产生的静电火花、雷电火花；电气设备和仪表因丧失防爆性能而产生电气火花；安全管理不严出现漏洞等都会产生着火源，从而引发火灾爆炸事故。

6、气体压缩系统的危险性气体压缩系统是天然气汽车加气站的核心部分，该系统主要是通过压缩机进行多级压缩，将天然气的压力提高至25MPa，然后通过管线送至储气设施。

气体在压缩时，处于受压、受热状态，工艺管网易造成泄漏，遇火源就会发生火灾和爆炸。

当压缩机房泄压面积不足，同时又没安装通风换气设施，可燃气体检测报警和强制通风，排气、紧急切断等设施时，一旦造成天然气聚集，遇明火就会引发火灾、爆炸事故。

7、气体储存系统的危险性气体储存系统无论是哪种形式的储气系统都属于高压容器，因此，储气设备的质量问题就非常重要，储气设施基本都是钢质耐压，由于受腐蚀或存在先天性缺陷，如制造工艺不能满足规定的技术要求，加上维修保养不善，安全管理措施不落实等因素，极易造成储气设施或零部件损坏，发生泄漏引起火灾和爆炸事故。

地下储气井使用中出现的事故隐患主要是泄漏、井管爆裂和井口装置上串或下沉。

①泄漏泄露有两种情况：井口装置泄漏和井下泄漏。

井口装置泄漏发生在井口封头与井管连结螺纹处和井口装置中的阀门、管件处，这类泄漏现象比较容易发现，也较容易处理，一般不致酿成严重后果。

井下泄漏发生在井下，可通过储气井充满CNG后，井口压力表不能稳压而发现。

问题在于很难弄清井下泄漏的确切泄漏位置。

也就很难采取有效的补救措施。

②井管爆裂井管往往会因腐蚀、“氢脆”而发生爆裂。

若固井质量良好，则爆裂后仅产生天然气的泄漏现象，否则将会导致整个储气井全部井管拔地腾空。

十分危险。

③筒体严重上串或下沉一些储气井在使用过程中，出现井管慢慢地向上爬的现象，甚至出现处理一次后，又继续上爬的现象；有些储气井在使用一段时间后，出现气井有下沉的现象。

对于上述两种情况，如不及时处理会造成连接管线破裂拉断，联接接箍松动硬冲管事故，导致大量气体从井内喷出，其后果也是较为严重的。

此种情况多数是由于固井质量不良所致。

8、设备控制系统的危险性设备控制系统主要是对气加站内各种设备实施手动或自动控制。

因此，加气站内存在着潜在的点火源，各生产环节防静电接地不良或者各种电器设备、电气线路不防爆、接头封堵不良，在天然气稍有泄漏时就易发生火灾爆炸事故。

9、售气系统的危险性售气系统工作时，易产生静电，此外违章操作也容易造成安全事故，例如工作人员违章穿钉子鞋、化纤服，也易造成事故。

在加气时汽车不按照规定熄火加气，还有尤为常见的搭载乘客在车辆加气时吸烟的现象，都为CNG 生产安全埋下了重大隐患。

10、售气系统的管线进入含有微量油污和杂质的气体，造成电磁阀泄漏，由于某高、中或低压阀关闭不严，阀门损坏漏气，遇明火都会引起火灾爆炸事故。

1）售气机接地线连接不牢或松动断开，电阻大地10Ω，甚至无穷大，产生放电，遇泄漏的气体易发生火灾爆炸事故。

2）加气员不按规定对加气车辆的储气瓶仪表、阀门管道进行安全检查，查看其是否在使用期限内，特别是对改装车辆，加气前加气员没有要求驾驶员打开车辆后盖，没有检查容器是否在使用期内以及贴有规定的标签。

3）加气员不按规定，为未经技术监督部门检验合格证的汽车储气瓶加气；为加气汽车储气瓶以外的燃气装置、气瓶加气。

4）加气员在加气时没有观察流量，在加气过程中发生气体严重泄漏时，没有及时关闭车辆气瓶阀和现场紧急关闭按钮，没有把气体泄漏控制在最小范围内。

11 压缩机危险性1 ）压缩机活塞环（胀圈）吸入活门，压出活门，填料（盘要）由于气密不好，造成泄漏导致事故发生。

2）活塞环的作用是使活塞两侧气体不互相泄漏，即不使活塞一侧的高压气体漏入另一侧。

同时又不使活塞环与气缸的摩擦力太大。

但往往活塞环并不十分气密，使活塞一侧加高压气体部分漏入另一侧，造成排气量减少，能力降低。

摩擦损坏造成泄漏，遇明火易产出燃烧爆炸。

3）在压缩机的运行中，由于填料和活塞杆之间的摩擦或安装不严密，造成漏气，出现产生事故隐患。

4）吸入气体的温度，压缩机气缸的容积是恒定不变的，如要吸入的气体温度过高，则吸入气缸内的气体密度减少，即重量减轻，在炎热的夏天，此种情况更为突出，加之如果冷却系统温度及高压警报系统失灵，则易造成燃烧爆炸事故。

12、管道、阀门、电器设备危险、有害性1）压缩系统管道、阀门、仪表、安全阀平时缺少维护保养，压力超过管道设备能够承受的强度；设备管道及配件等在运行中由于腐蚀、疲劳损伤等因素，强度降低，承受能力降低，而发生炸裂和接头松脱；产生泄漏，遇明火高温易发生火灾、爆炸事故。

2）压缩系统电气设备在运行中出现故障，电线接头氧化松动，电气设备封闭不严，金属碰撞产生火花，均能够导致火灾、爆炸事故的发生。

13 输气管道的腐蚀危害1）腐蚀的危害输气管道多以金属材料制成，当钢管的管壁与作为电解质的土壤和水接触时，产生电化学反应，使阳极区的金属离子不断电离而受到腐蚀，即为电化学腐蚀。

管道的腐蚀是人们普遍关心的课题，由于腐蚀大大缩短了管道的寿命，降低了管道的输气能力，引起意外事故的发生，给生产管理带来很多麻烦和造成巨大的经济损失。

2）天然气输气管道腐蚀的类型主要是：按腐蚀部位可分为内壁腐蚀和外壁腐蚀；其腐蚀机理可分为化学腐蚀和电化学腐蚀。

天然气输气管道中所含的H2S或CO2等杂质与金属管壁作用所引起的为化学腐蚀。

在管道低洼积水处，气液交界面的部位，电化学腐蚀最为强烈，是管线易于起爆和穿孔的部位。

外壁腐蚀的情况比较复杂，视管道所处的环境具体分析。

架空管道易受大气腐蚀，埋地管道易受土壤、细菌的杂散电流腐蚀。

14、变配电系统及雷电、静电危害加气站变配电系统危险、危害因素分为两类：一类是自然灾害如雷击；另一类是电气设备本身和运行过程中不安全因素导致的危险、危害，主要有触电、火灾、爆炸等，分析如下：1）触电危险加气站配电设备、设施在生产运行中由于产品质量不佳，绝缘性能不好；现场环境恶劣（高温、潮湿、腐蚀、振动）、运行不当、机械损伤、维修不善导致绝缘老化破损；设计不合理、安装工艺不规范、各种电气安全净距离不够；安全措施和安全技术措施不完备、违章操作、保护失灵等原因，若人体不慎触及带电体或过份靠近带电部分，都有可能发生电击、电灼伤的触电危险。

特别是高压设备和线路，因其电压值高，电场强度大，触电的潜在危险更大。

2）火灾、爆炸危险各种配电装置、电气设备、电器、照明设施、电缆、电气线路等，如果安装不当、外部火源移近、运行中正常的闭合与分断、不正常运行的过负荷、短路、过电压、接地故障、接触不良等，均可产生电气火花、电弧或者过热，若防护不当，可能发生电气火灾或引燃周围的可燃物质，造成火灾事故；在有过载电流流过时，还可能使导线（含母线、开关）过热，金属迅速气化而引起爆炸；充油电气设备（油浸电力变压器、电压互感器等）火灾危险性更大，还有可能引起爆炸。

3）雷击危险室外变配电装置、配线（缆）、构架、箱式配电站及电气室都有遭受雷击的可能。

若防雷设计不合理、施工不规范、接地电阻值不符合规范要求，则雷电过电压在雷电波及范围内会严重破坏建筑物及设备设施，并可能危及人身安全乃至有致命的危险，巨大的雷电流流入地下，会在雷击点及其连接的金属部分产生极高的对地电压，可能导致接触电压或跨步电压的触电事故；雷电流的热效应还能引起电气火灾及爆炸。
